在电路芯片的引脚标识里，VCC、VSS 这类英文缩写十分常见，它们各自有着明确的功能定位，以下是通俗化的另一种表达：
那么，如何正确理解和使用芯片引脚的功能？
- VCC：这是电源管理芯片的高压供电引脚，可接入 3.3V 或 5V 的直流电源，为芯片运行提供所需的高压电能输入。
- EN（使能引脚）：相当于芯片的 "开关" 引脚，用来控制芯片的启停。当需要芯片工作时，就将其激活；不需要工作时，就将其关闭，以此灵活管控芯片的运行状态。
- CS（片选引脚）：在多芯片协同传输数据的场景中，该引脚的作用是选定数据接收端的芯片，确保数据能准确发送到目标芯片，避免数据传输混乱。
- RST（复位引脚）：此引脚的核心功能是实现芯片的重启操作。当芯片出现故障或需要重新初始化时，通过该引脚触发复位，让芯片恢复到初始工作状态。
- INT（中断引脚）：这是芯片与外部设备沟通的 "紧急信号通道"。当外部设备有紧急请求时，会通过该引脚向芯片发送信号，促使芯片暂停当前正在执行的任务，优先处理这个紧急事件。
- PD（断电引脚）：它是芯片的 "软断电" 控制端。要让芯片停止工作，并非一定要切断外部供电。若芯片配有 PD 引脚，只需对该引脚进行相应的电平操作，就能实现类似断电的效果，让芯片停止运行。
- VDD（工作电压引脚）：该引脚提供的是芯片内部电路正常运转所需的工作电压，是保障芯片内部器件稳定工作的关键电压来源。
- VSS（公共连接引脚）：通常作为电路中的公共接地端，提供电路的公共接地参考电压，为整个电路的电流回路提供稳定的公共节点。
要正确理解和使用芯片引脚，需要遵循 "先查手册→辨类型→按规范接线→验证调试" 的核心流程，具体步骤和注意事项如下：
1. 核心前提：以芯片数据手册（Datasheet） 为唯一依据
芯片引脚的功能不是通用的，部分标识（如CS）可能因芯片型号不同而有差异，必须查阅对应型号的官方数据手册。
2. 分类理解：按引脚功能类型梳理核心逻辑

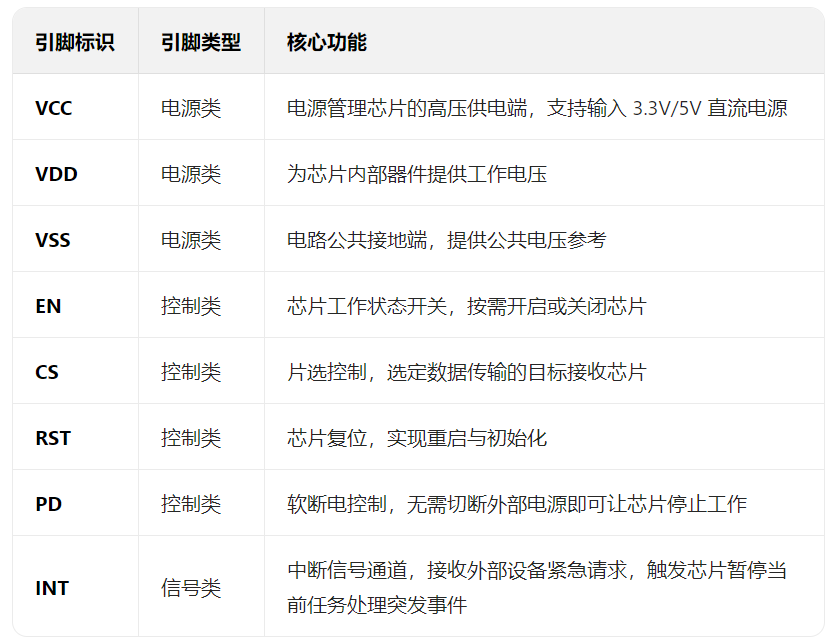

结合之前的对照表，引脚可分为三大类，理解其核心作用能避免混淆：
| 类型 | 核心作用 | 使用逻辑 |
|---|---|---|
| 电源类（VCC/VDD/VSS） | 为芯片供能、提供电压参考 | VCC/VDD 接规定电压的电源，VSS 必须可靠接地，严禁接反极性 |
| 控制类（EN/CS/RST/PD） | 管控芯片的运行状态 | 按需求给引脚施加高低电平：如 EN 高电平芯片工作，低电平休眠；RST 通常是低电平复位 |
| 信号类（INT） | 实现芯片与外部设备的交互 | 关注信号的方向（输入 / 输出），如 INT 是外部设备输入到芯片的中断请求信号 |
3. 规范使用：接线和调试的关键注意事项
（1）电源类引脚接线要点
（2）控制类引脚接线要点
（3）信号类引脚接线要点
（4）调试步骤
4. 常见误区规避
- 手册会明确标注引脚的类型、电压范围、输入 / 输出属性、推荐电路。
- 重点关注关键参数：如
VCC的耐压值、EN引脚的高低电平阈值、INT的触发方式（电平 / 边沿触发）。 - 防反接：VCC/VDD 正极、VSS 接地，反接会直接烧毁芯片。
- 加滤波电容：在 VCC/VDD 引脚附近并联 0.1μF 的陶瓷电容，滤除电源中的高频干扰，保证供电稳定。
- 匹配电压：严格按照手册要求接电压，比如 3.3V 的芯片不能接 5V 电源。
- 闲置引脚处理：如果某些控制引脚不用（如 PD），需按手册要求接高电平或低电平，不能悬空，否则会导致芯片工作异常。
- 片选引脚的优先级：多芯片并联时，CS 引脚要确保同一时间只有一个芯片被选中，避免数据冲突。
- 复位引脚的稳定性：RST 引脚复位后需保持稳定电平，避免频繁复位导致芯片无法正常运行。
- 信号匹配：外部设备的信号电平要和芯片的电平兼容，比如 5V 的外部设备不能直接连接 3.3V 芯片的 INT 引脚，需加电平转换电路。
- 抗干扰：长距离传输的信号引脚，可增加上拉 / 下拉电阻或屏蔽线，减少信号干扰。
- 先接电源引脚，通电后测量 VCC/VDD 电压是否正常，确认无短路。
- 再接控制引脚，设置 EN 为工作电平，观察芯片是否进入正常工作状态。
- 最后接信号引脚，测试交互功能（如触发 INT 中断，看芯片是否响应）。
- 误区 1：认为引脚标识是通用的 → 纠正：同一标识在不同芯片中功能可能不同，必须查手册。
- 误区 2：闲置引脚悬空 → 纠正：悬空会引入干扰，导致芯片逻辑混乱，需按手册接固定电平。
- 误区 3：忽略滤波电容 → 纠正：电源干扰会导致芯片工作不稳定，甚至误触发信号。
