电气原理图模拟仿真-ESim电工仿真

在电工与电气技术领域，无论是新手入门学习、教师授课教学，还是一线电气工作人员日常工作，"电气原理图"始终是绕不开的核心，但与之相伴的，是一系列难以破解的痛点，严重制约学习效率、教学质量与工作推进：

对电工学习者而言：面对接触器、继电器、断路器、传感器等数十种繁杂的电气符号，往往仅能死记硬背外形，无法理解其在电路中的核心功能与动作逻辑；即便记住单个符号，面对由多个元件组成的完整原理图时，也难以梳理电路走向、判断信号传递路径，更无法掌握"通电-动作-联动"的完整流程；缺乏实操环境支撑，理论知识与实践脱节，即便想验证自己对原理图的理解，也因担心实物接线错误导致元件损坏、甚至引发安全隐患而不敢动手，学习过程枯燥且低效，入门门槛极高。

对电气专业教师而言：面对零基础或刚入门的学生，即便借助教材插图、PPT图示反复讲解符号含义与电路原理，也难以将抽象的"电流流向""元件联动"等核心逻辑具象化；传统教学中，实物教具数量有限、维护成本高，且无法直观展示电路内部工作状态，学生只能被动听讲，难以主动参与互动；对于复杂原理图，无法拆解演示分步工作过程，学生理解困难，课堂参与度低，教学效果大打折扣，教师耗费大量精力却收效甚微。

对一线电气从业人员而言：日常工作中遭遇疑难原理图或设备故障时，传统分析方式依赖经验判断，缺乏科学的验证手段，极易误判故障点，导致排查效率低下、维修周期延长，增加企业运营成本；在工作演示或工作报告中，静态的原理图无法直观呈现电路工作流程，难以让非专业同事或客户快速理解核心逻辑，沟通成本高；面对新设备原理图时，若直接在实物上调试验证，可能因对电路理解偏差导致设备损坏，甚至引发触电等安全风险，操作容错率极低。

针对电工知识学习、电气专业教学、一线电气工作中的这些核心痛点，ESim电工仿真精准推出专业级电气原理图仿真功能，以"动态仿真+实操交互"的核心逻辑，让枯燥抽象的电气符号与原理图"活"起来，从根本上解决传统模式的弊端：

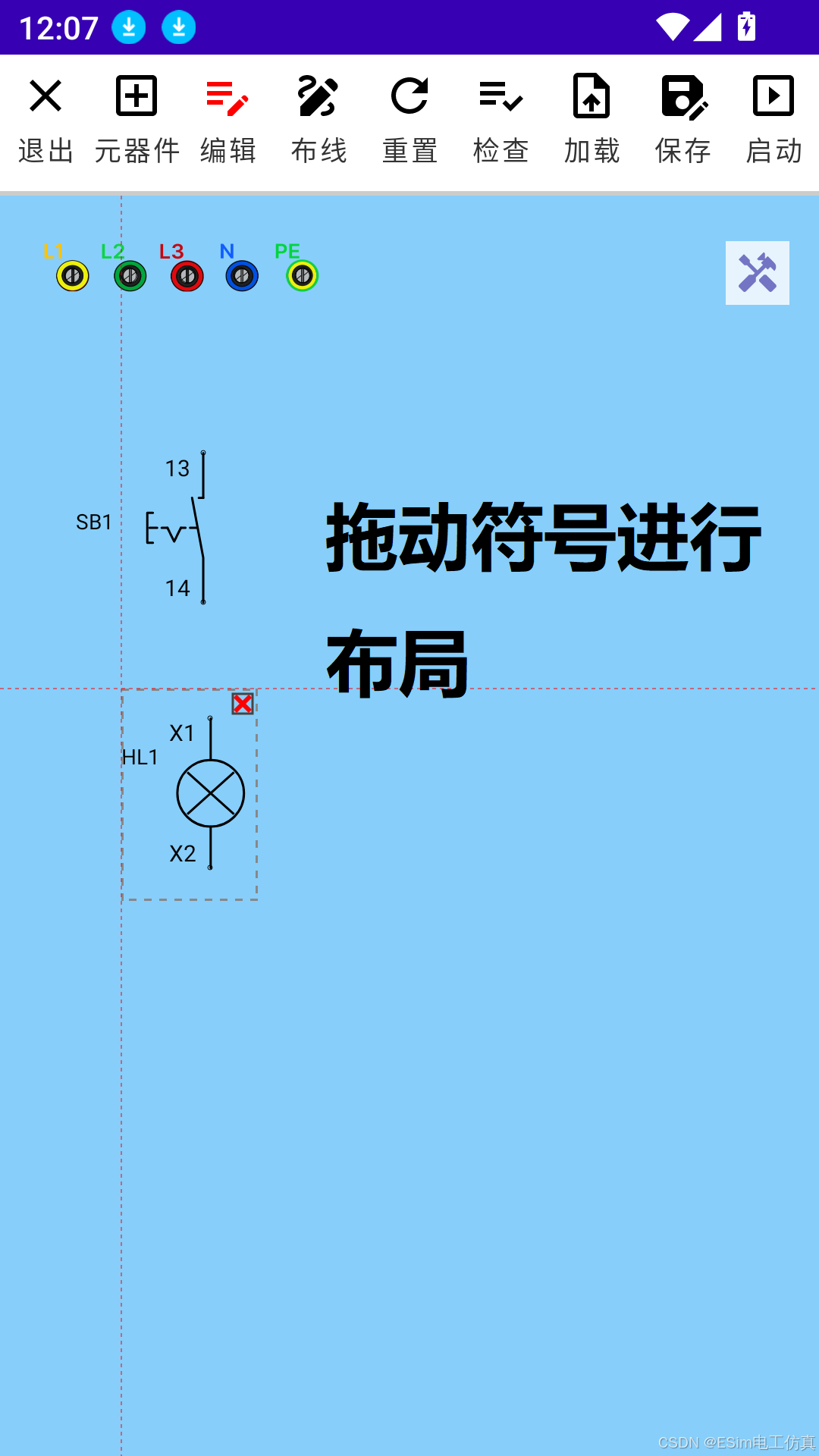

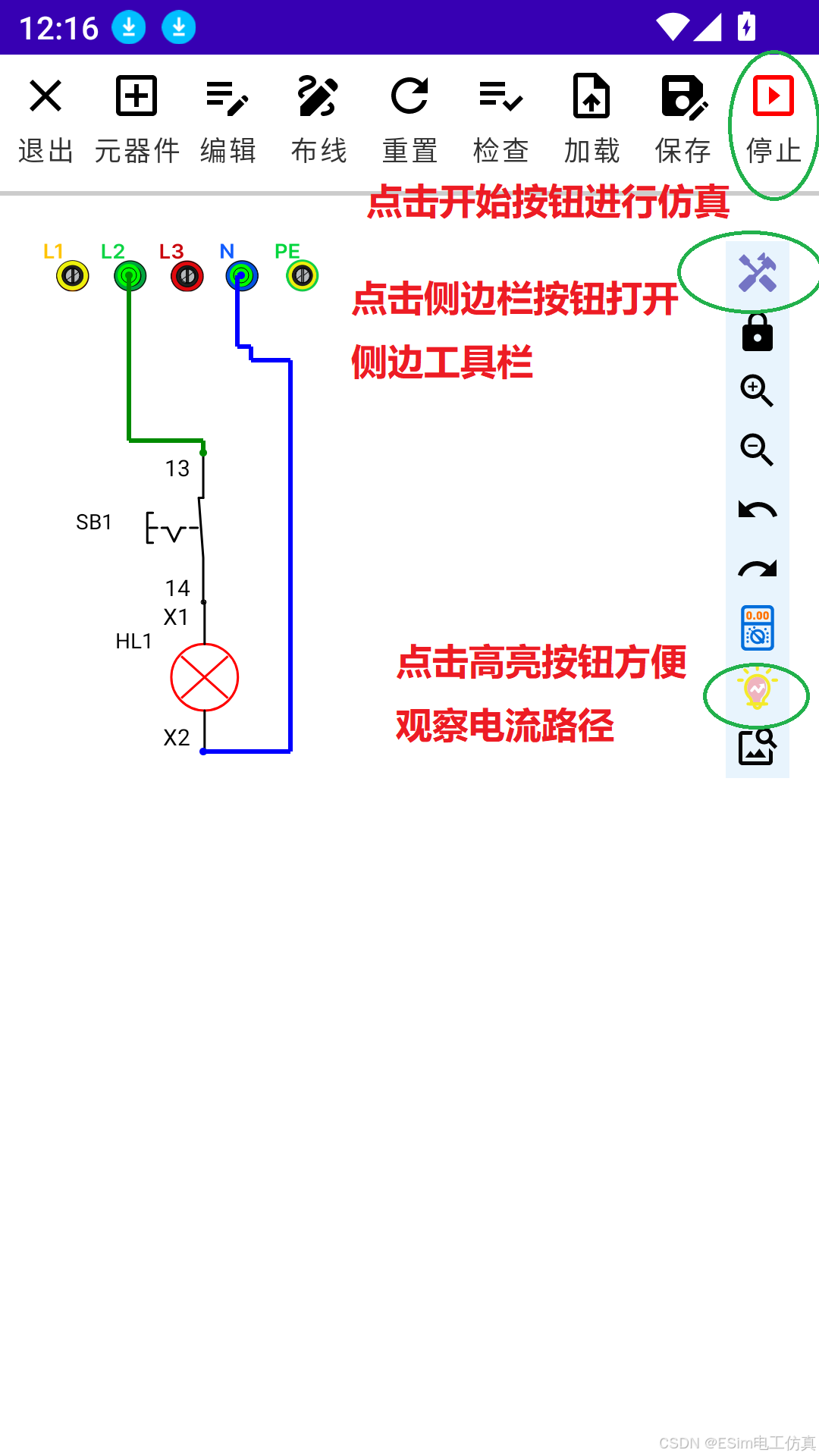

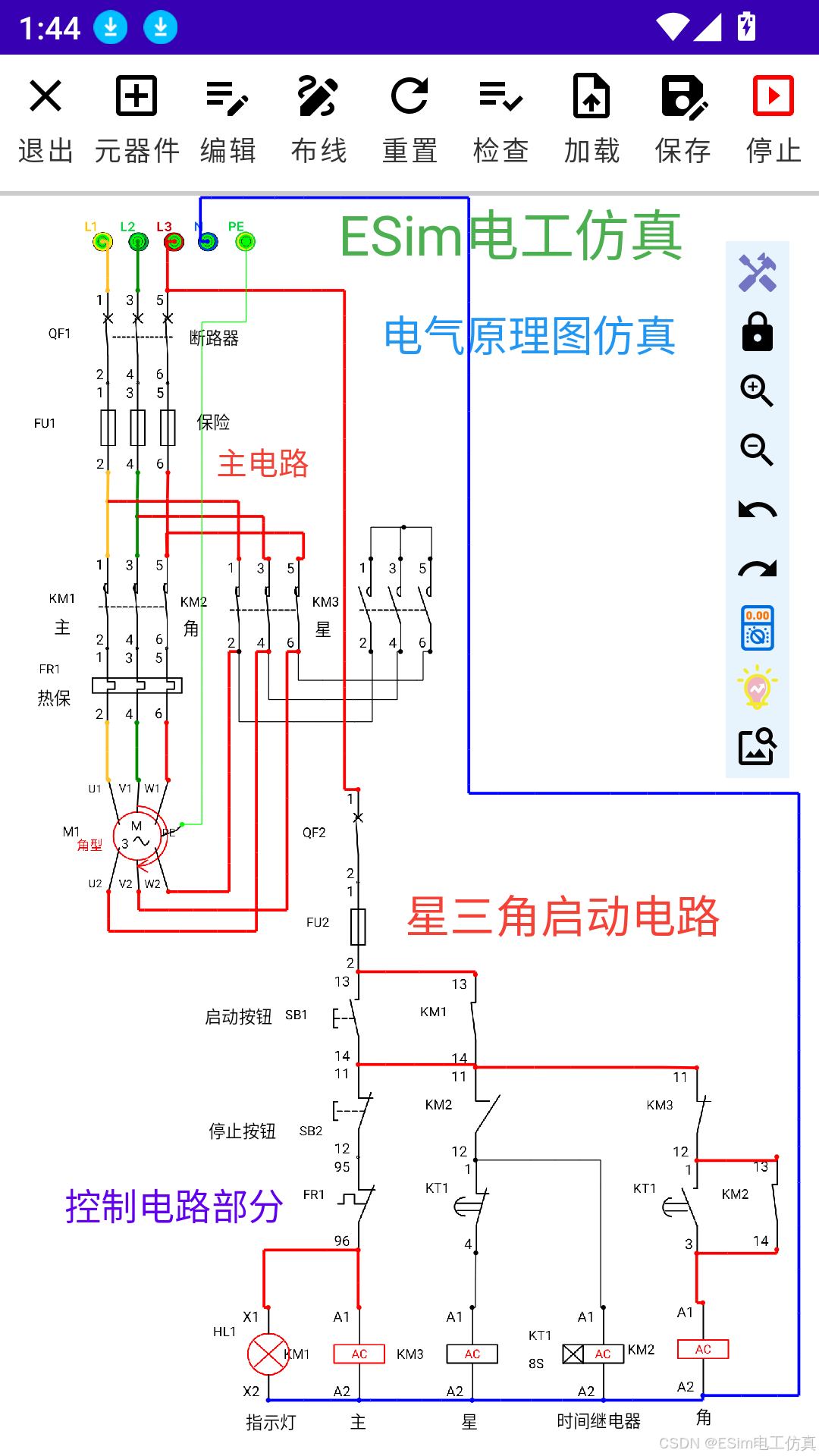

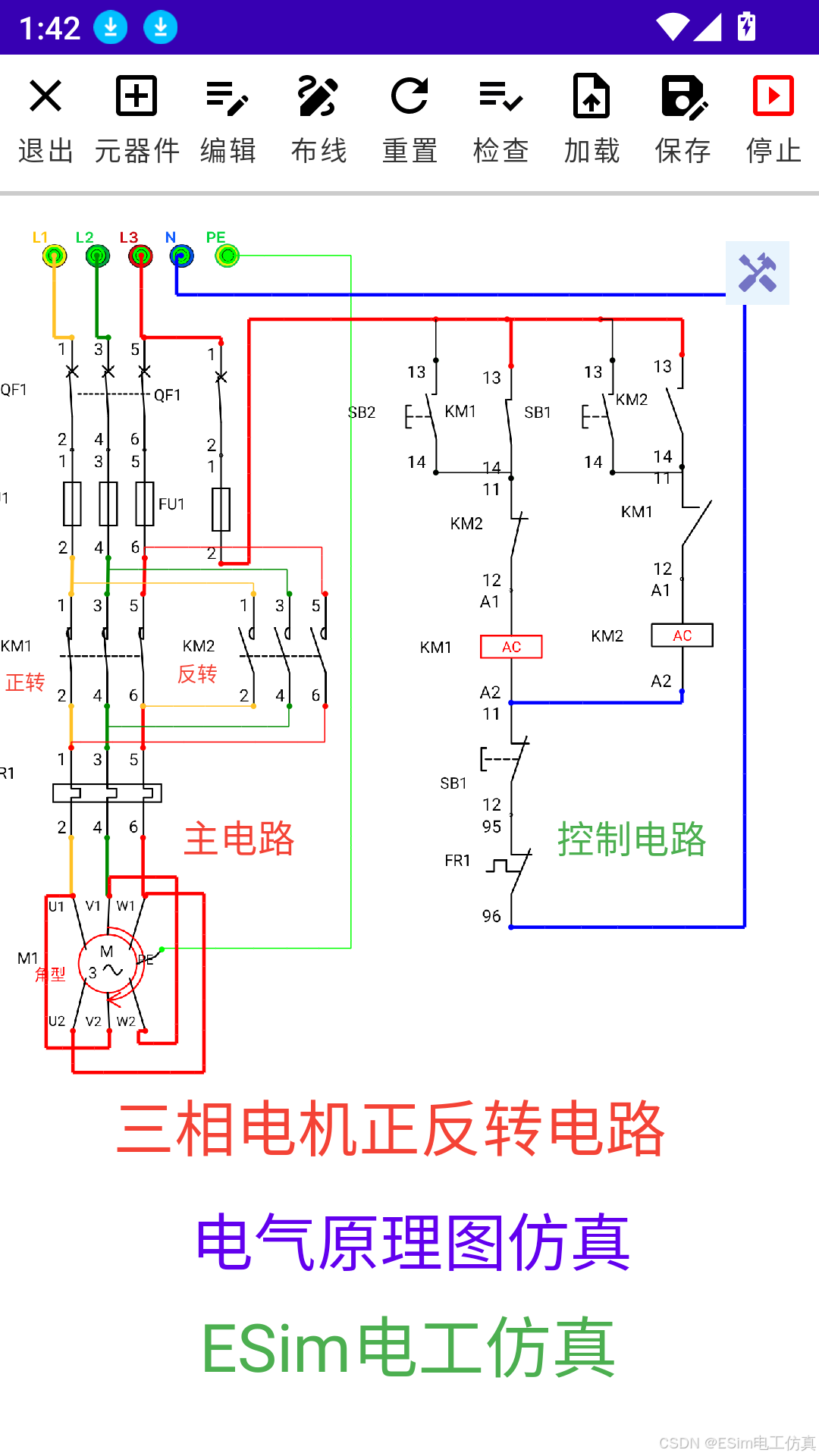

通过ESim电工仿真，学习者可在虚拟环境中直观看到每个电气符号对应的元件动态动作过程，清晰掌握"符号-功能-动作"的关联逻辑；针对完整原理图，可一键模拟通电运行，实时观察电流流向、元件状态变化、各模块联动机制，还能自主进行虚拟接线、修改电路参数，验证自己的分析判断，在零安全风险、零元件损耗的前提下积累实操经验，实现"边仿真、边学习、边实践"的高效学习模式。

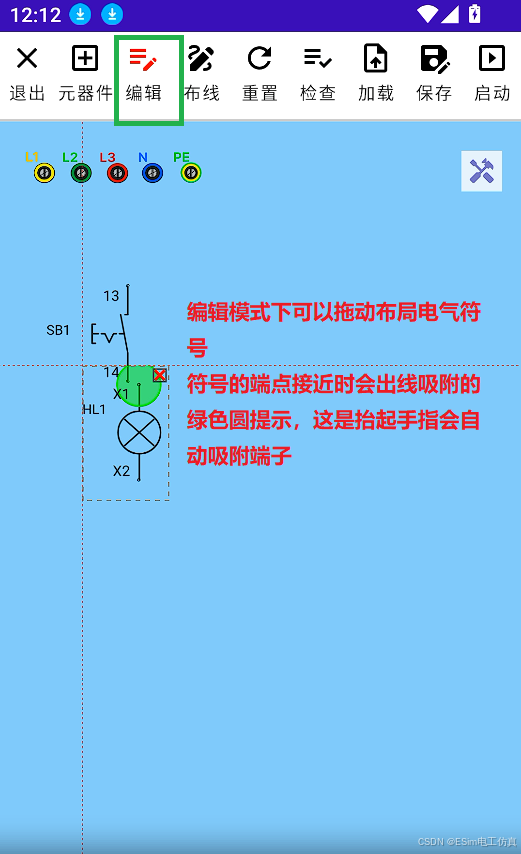

教师可借助仿真功能打造沉浸式课堂，将抽象的电路原理转化为动态演示画面，拆解复杂电路的分步工作流程，支持实时拖拽元件、修改电路结构，与学生互动答疑；同时可自定义教学场景，匹配不同知识点的教学需求，让枯燥的符号教学变得生动易懂，大幅提升课堂参与度与教学效果。

一线从业人员则可通过仿真功能快速验证疑难原理图的逻辑合理性，精准定位故障点，提升故障排查效率；在工作演示与报告中，以动态仿真画面直观展示电路工作流程与核心设计亮点，降低沟通成本，提升汇报专业性；面对新电路、新设备时，可先通过仿真完成调试方案验证，再落地实物操作，大幅降低操作风险与设备损耗，提升工作容错率与推进效率。

ESim电工仿真，以专业的动态仿真技术，打通"理论学习-教学演示-工作实践"的全链路需求，让电气知识的学习更高效、教学更轻松、工作更便捷；在沉浸式的仿真体验中，既能系统夯实电气知识基础，又能高效提升动手实操能力，彻底告别电气原理图学习、教学与工作中的诸多困扰！

ESim电工仿真不仅仅是一个软件，更是一个连接理论知识与工程实践的动态桥梁。它通过可视化、交互化和安全化的仿真环境，解决了电气领域"看不见、摸不着、难理解、高风险" 的根本性痛点，将静态的图纸转化为生动的电气系统行为模拟。

ESim电工仿真有哪些电气符号可以仿真？

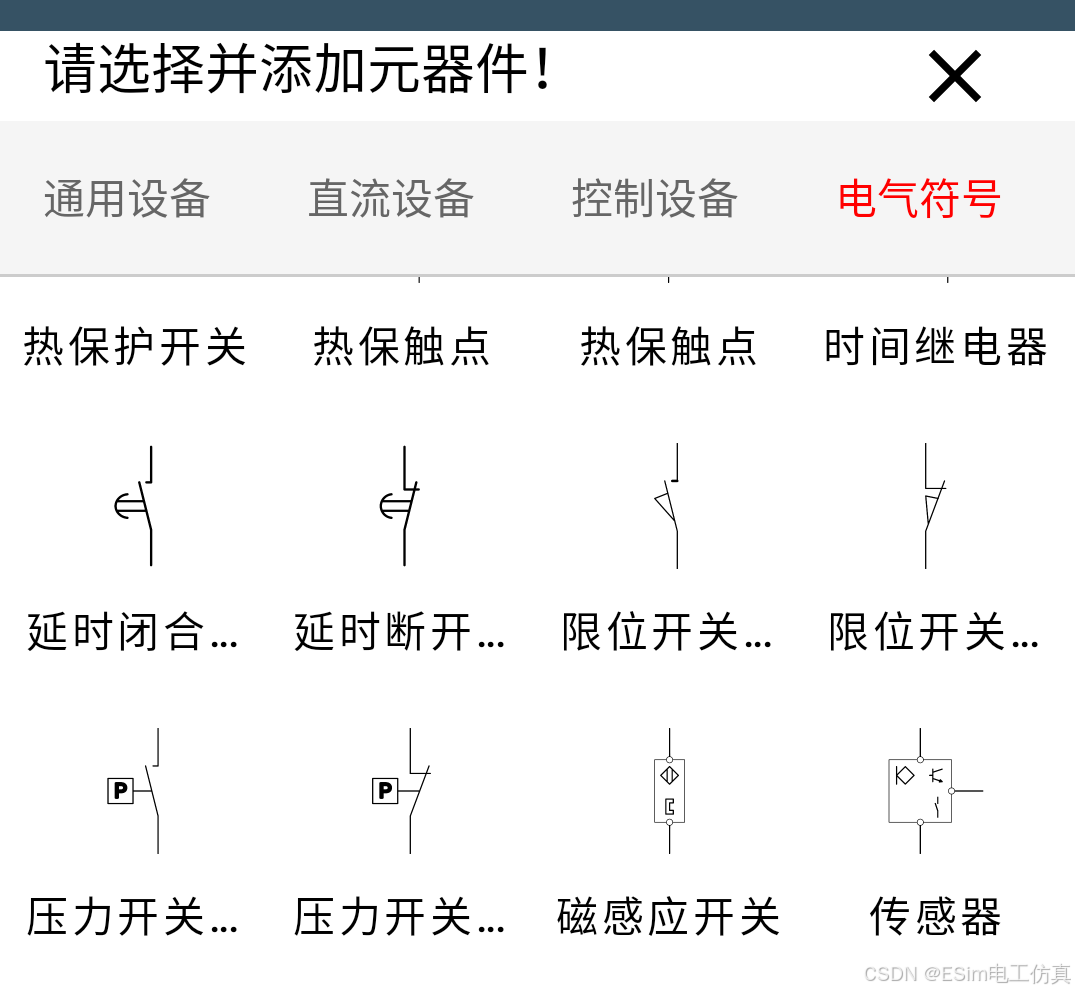

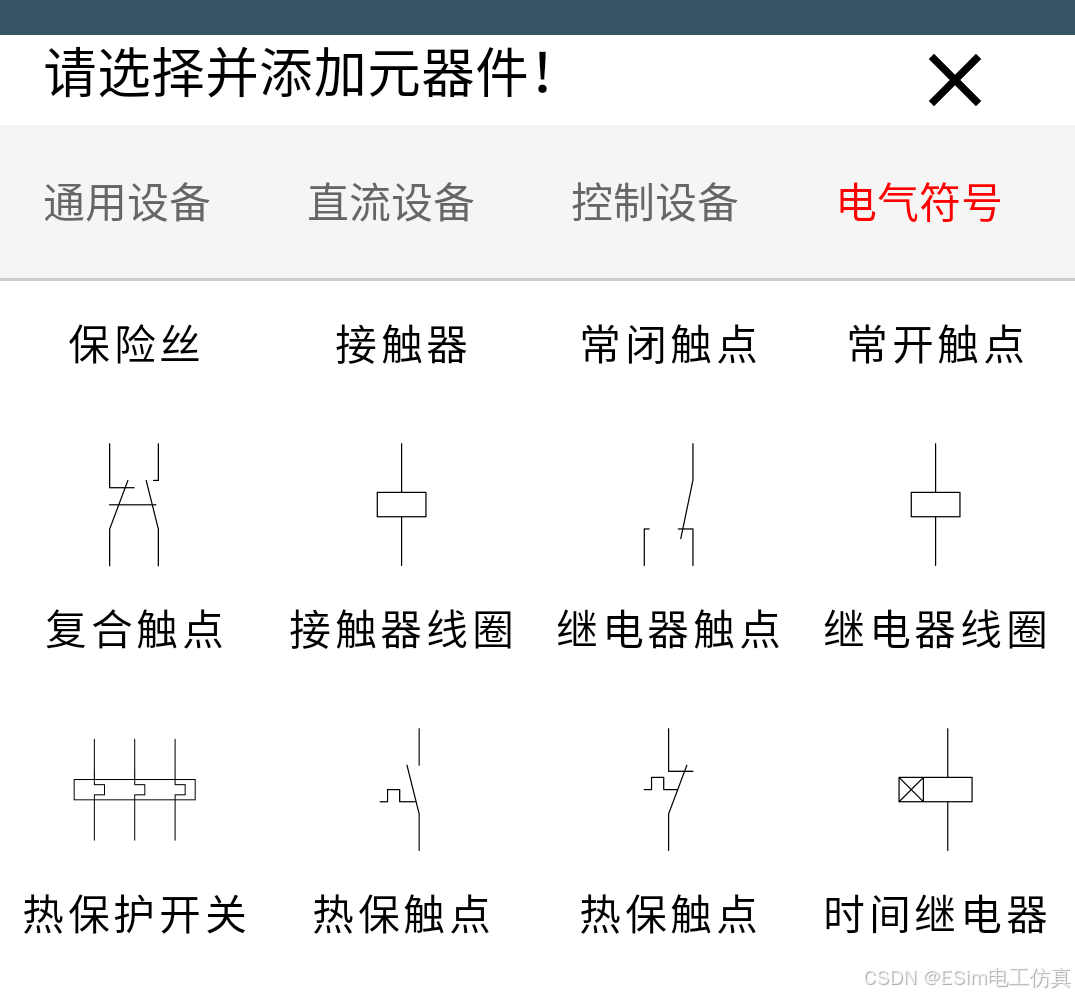

目前，ESim电工仿真已稳定集成一系列高频常用电气符号，全面覆盖基础电路与工业控制电路的核心元件，具体包括：电源类（直流电源、交流电源等）、保护类（断路器、熔断器等）、控制类（开关按钮、接触器、继电器、时间继电器等）、检测类（各类传感器）以及执行类（电机等），可满足绝大多数日常学习、教学演示与工作实操的原理图搭建需求。具体符号明细与对应功能，如下图所示：
