一、项目背景
华东沿海某 800 万吨/年炼化一体化装置，在 2025 年大检修期间新增一条柔性聚合反应器生产线。然而，现场三台阀门定位器（Siemens SITRANS PS2，订货号 6DR5110-0NN00-0AA0，固件 V5.3）出厂仅开放 ProfiNet 接口，而装置主控系统沿用 Rockwell EtherNet/IP 架构。若更换定位器或追加西门子 PLC，不仅预算增加 90 万元，还需重新做 SIL 评估。最终，业主选用"捷米特 JM-PNM-EIP工业级协议转换网关，让 EtherNet/IP 主站（CompactLogix 5380-L450ER）直接"指挥" ProfiNet 从站（定位器），实现两种协议的无缝握手。

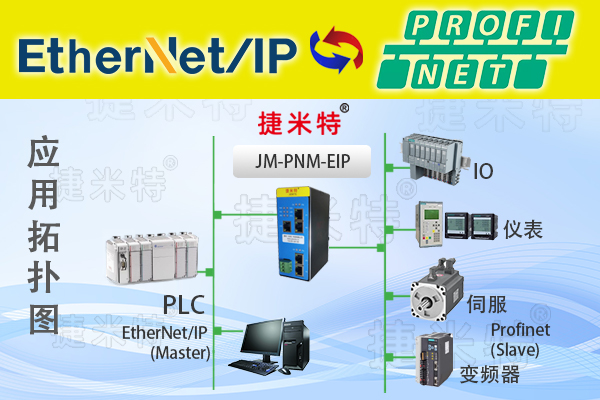

二、网络拓扑与设备清单
- 主控层
· Allen-Bradley CompactLogix 5380-L450ER，机架安装 1756-EN4TR 双口 EtherNet/IP 模块，Studio 5000 V35.02 编程。
- 网关层

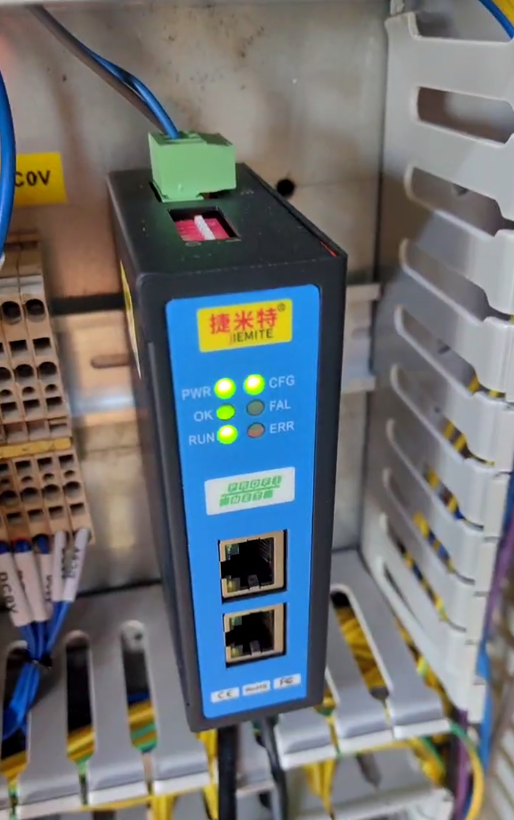

· 捷米特 JM-PNM-EIP协议转换网关
- 现场层
· 苯乙烯阀：Siemens 6DR5110-0NN00-0AA0，ProfiNet 地址 192.168.2.21，循环周期 4 ms；
· 丁二烯阀：同上，地址 192.168.2.22；
· 溶剂阀：同上，地址 192.168.2.23；
· 蒸汽阀：Siemens 6DR5210-0NN00-0AA0（带金属波纹管，耐高温 250 ℃），地址 192.168.2.24。
- 辅材
· 德国 Murrelektronik Cat.7 屏蔽网线，M12-D 编码 IP67 接头；
· Phoenix Contact QUINT-PS/1AC/24DC/10 冗余电源；
· 倍加福 RS485-IS 隔离栅（用于网关诊断口）。
三、网关角色与数据映射

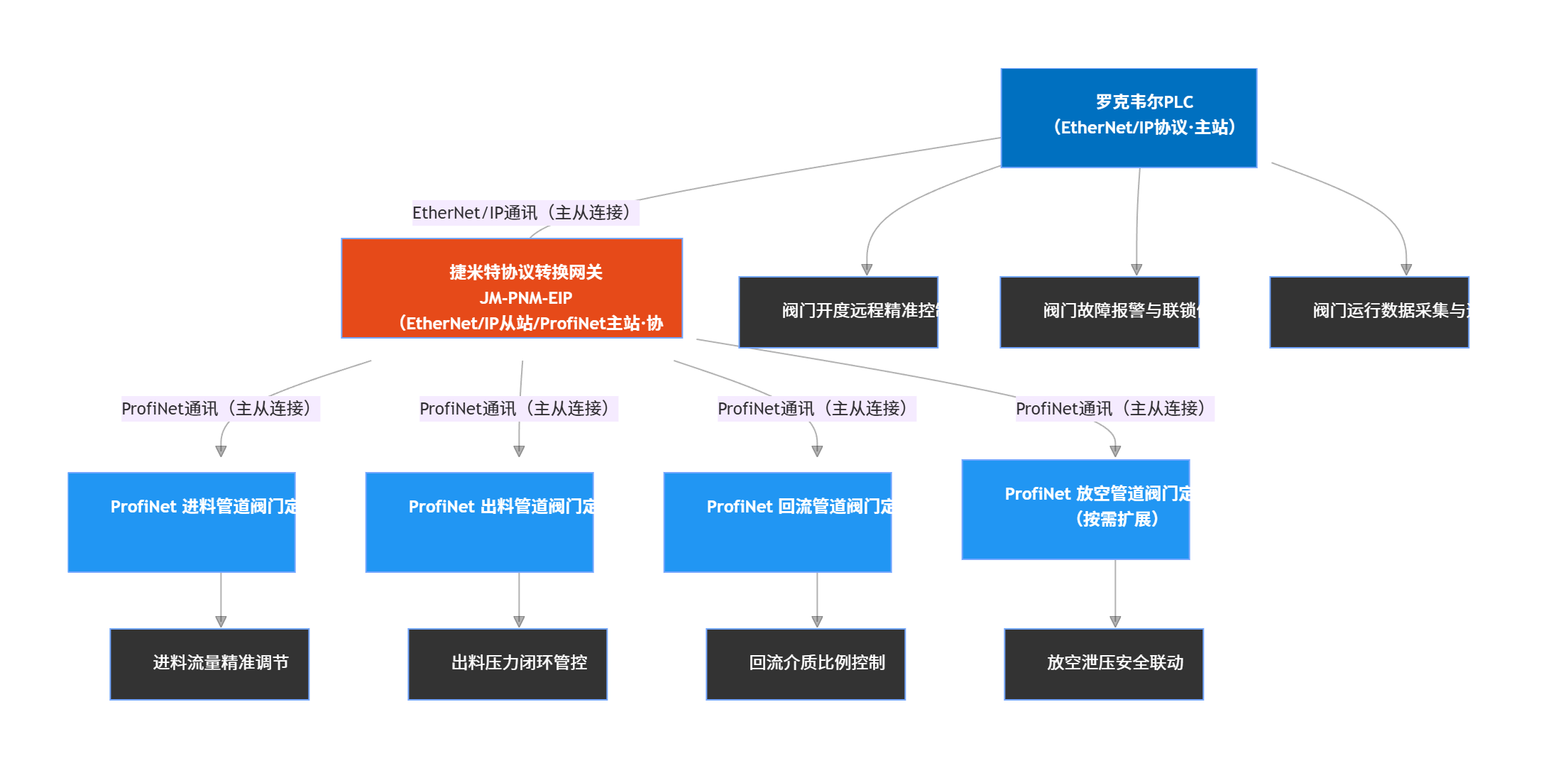

JM-PNM-EIP工业级协议转换网关在 ProfiNet 侧做主站，扫描 4 台定位器；在 EtherNet/IP 侧做从站，接受 CompactLogix 5380 的"Real-Time Class 1"连接。
· ProfiNet I/O 映射 （总计 256 Byte IN / 256 Byte OUT，实际用 128 Byte）：
IN：SV₁、SV₂、SV₃、SV₄ 的 Position Value（4×REAL）、Status Word（4×WORD）、Temperature（4×REAL）。
OUT：SV₁、SV₂、SV₃、SV₄ 的 Setpoint（4×REAL）、Command Word（4×WORD）、Safe Position（4×REAL）。
· EtherNet/IP 装配体 （Assemblies 100/150）：
100：128 Byte Input → 对应 ProfiNet IN；
150：128 Byte Output → 对应 ProfiNet OUT。
网关内部采用 "零拷贝" 双端口 RAM，实测转发延时 800 µs，完全满足反应器 10 ms 控制周期要求。
四、硬件安装与防爆考虑

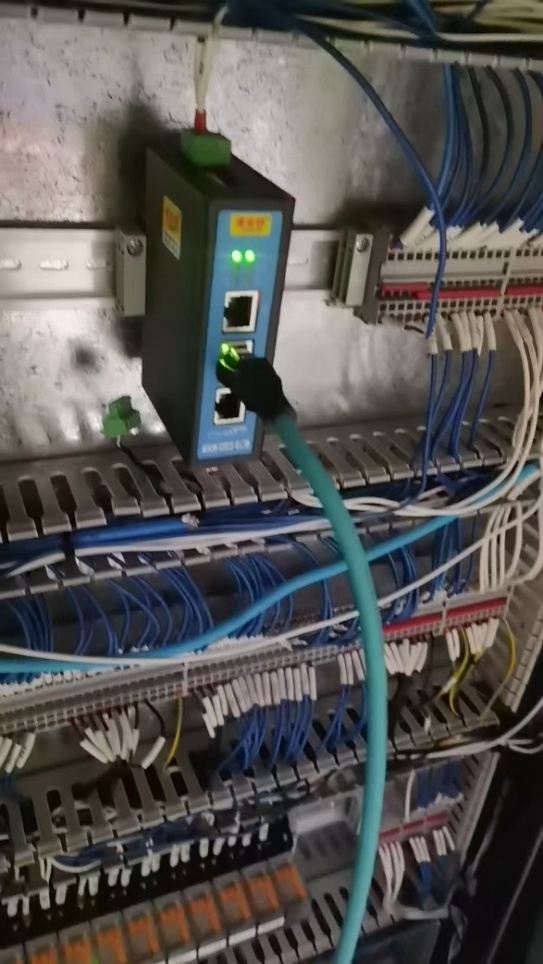

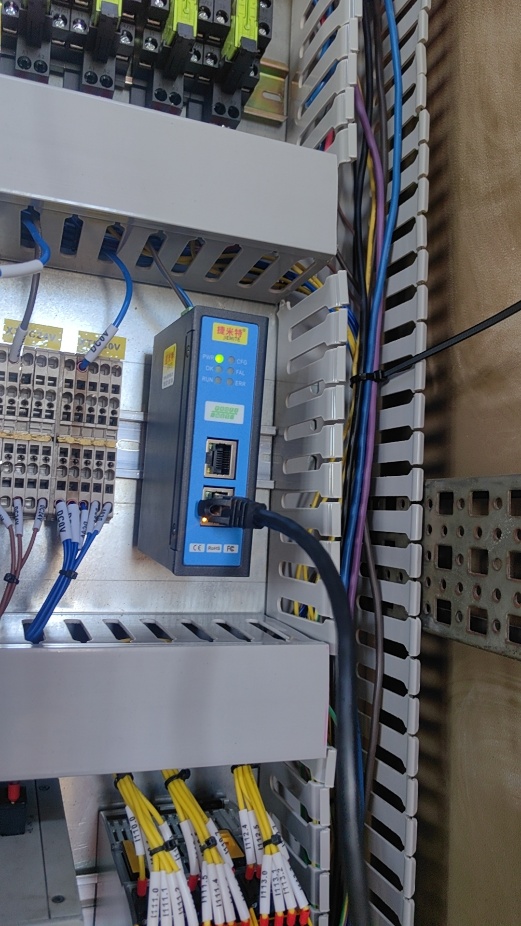

装置区为 Zone 2 IIC T4，网关本体已取 NEPSI 防爆合格证（GYB22.1187X）。现场采用 1″不锈钢增安接线箱，网关 DIN 导轨安装，底部 M12 双口接地。ProfiNet 侧四路 RJ45 经 Molex SST-DN4-PN 隔离变压器引出，每段电缆 ≤ 60 m，避免分支反射。EtherNet/IP 侧通过 1756-EN4TR 的 Port 2 星型接入，冗余环网（DLR）自愈时间 < 3 ms，确保单点断纤不影响联锁。
五、软件组态步骤
- Studio 5000 侧
a. 安装 JM-PNM-EIP.eds 文件，拖入"Generic EtherNet/IP Adapter"，设 128/128 Byte，RPI 4 ms；
b. 创建 Controller Tags：SV1_Setpoint、SV1_Position、SV1_Status... 共计 32 个 REAL/WORD；
c. 在 Task "ReactCtrl" 内编写比例-积分-微分（PID）功能块，周期 8 ms，采用独立指令 PID_PV_AUTOSPAN。
- 捷米特 Gateway Configuration Tool（V3.1）
a. 选择 PN-Master/EIP-Slave 模式，导入 4 份 PS2 GSDML（V2.35）；
b. 配置站地址 192.168.2.21-24，设备名 "SV1~SV4"；
c. 设定 SendClock 1 ms，Reduction Ratio 1:1，保证 4 ms 等时同步；
d. 启用 "Fast Downlink" 选项，使定位器在 SafePosition 指令到达后 5 ms 内进入安全位。
- 诊断与验证
网关内置 Web Server（Port 8080），可在线查看 ProfiNet 四站 Cyclic Counter、EtherNet/IP Connection Status； CompactLogix 程序中调用 Get_Attribute_Single 读取 Assembly 101，可获得网关温度、电源电压、双口以太网包计数，方便预测性维护。
八、运行效果与收益
· 项目比原计划提前 15 天投运，一次性通过性能考核；
· 反应器进料比例偏差由改造前的 ±2.1 % 降至 ±0.4 %，产品分子量分布指数 PDI 下降 0.08，优品率提高 3.2 %；
· 蒸汽单耗降低 5.7 %，按年产 22 万吨计算，年节约 1.1 万吨 2.4 MPa 蒸汽，折合人民币 188 万元；
· 无需新增西门子 PLC 及对应 SIL 评估费用，节省直接投资 92 万元；
· 捷米特 JM-PNM-EIP 网关体积小、功耗低（< 4 W），可直接替换原防爆箱内的老款 RS485 转换器，为后续装置智能化升级留出空间。
十、结论
借助捷米特JM-PNM-EIP工业级协议转换网关 ，该企业无需改动原有 EtherNet/IP 主控架构，即可把 ProfiNet 阀门定位器纳入统一控制平台，实现反应器进料比例高精度调节与蒸汽流量串级控制。项目验证了 JM-PNM-EIP工业级协议转换网关在石油化工苛刻环境下的稳定性与实时性，也为后续更多跨协议设备（如 PROFIBUS PA 分析仪、EtherCAT 高速泵）接入提供了可复制、可推广的模板
