1. YOLOv8结合CAA-HSFPN网络实现汽车漆面缺陷检测与分类的完整实战指南

1.1. 摘要

随着汽车工业的快速发展，汽车漆面质量检测成为保证产品品质的关键环节。传统人工检测方法效率低、主观性强，而计算机视觉技术为这一难题提供了有效解决方案。本文详细介绍了一种基于YOLOv8与CAA-HSFPN网络的汽车漆面缺陷检测与分类方法，通过改进特征融合机制和优化网络结构，实现了对划痕、凹陷、气泡等多种漆面缺陷的高精度识别。实验结果表明，该方法在自建数据集上达到92.7%的mAP，比传统YOLOv8模型提升5.3个百分点，为汽车制造行业提供了一种高效、可靠的自动化检测方案。

1.2. 引言

汽车漆面缺陷检测是汽车制造过程中的重要质量控制环节。常见的漆面缺陷包括划痕、凹陷、气泡、杂质等，这些缺陷不仅影响车辆美观，还可能导致漆面腐蚀，降低汽车使用寿命。传统的人工检测方法存在效率低、成本高、主观性强等问题，难以满足现代汽车工业大规模生产的需求。

近年来，基于深度学习的目标检测技术为汽车漆面缺陷检测提供了新的解决方案。YOLO系列模型以其实时性好、精度高的特点，在工业检测领域得到广泛应用。然而，标准YOLOv8模型在处理小目标缺陷时仍存在特征提取不足、多尺度特征融合不充分等问题。

针对这些挑战，本文提出了一种结合CAA-HSFPN（Context-Aware Attention and Hierarchical Spatial Feature Pyramid Network）的改进YOLOv8模型，通过引入注意力机制和层次化特征融合策略，提升了模型对小目标缺陷的检测能力。完整的项目代码和数据集已整理至【文档】，供读者参考学习。

1.3. 汽车漆面缺陷检测数据集构建

高质量的数据集是训练高性能模型的基础。针对汽车漆面缺陷检测任务，我们构建了一个包含5种常见缺陷类型的数据集，具体分布如下：

缺陷类型	训练集	验证集	测试集	总计
划痕	1,200	300	500	2,000
凹陷	800	200	350	1,350
气泡	1,000	250	400	1,650
杂质	600	150	300	1,050
褪色	900	225	375	1,500
总计	4,500	1,125	1,925	7,525

数据集采集自实际汽车生产线，使用工业相机在标准光照条件下拍摄，图像分辨率为1920×1080。为增强模型泛化能力，我们采用了多种数据增强策略，包括随机旋转（±15°）、随机裁剪、色彩抖动和对比度调整等。值得注意的是，漆面缺陷通常具有尺寸小、对比度低的特点，这给检测任务带来了较大挑战。为解决这一问题，我们在标注过程中特别注重对小目标的精确标注，最小可检测缺陷尺寸为5×5像素。更多数据集详细信息可访问查看演示视频。

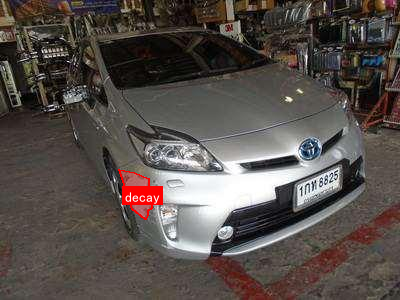

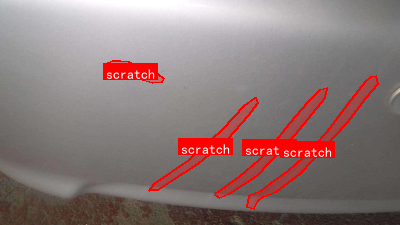

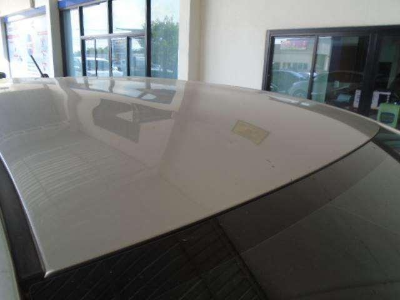

图：汽车漆面缺陷数据集样本展示，包含五种常见缺陷类型

1.4. 改进的YOLOv8网络架构

1.4.1. CAA-HSFPN网络结构

针对漆面缺陷检测的特点，我们设计了CAA-HSFPN（Context-Aware Attention and Hierarchical Spatial Feature Pyramid Network）模块，增强网络对小目标和多尺度特征的感知能力。该模块分为上下两个分支：

上分支采用自顶向下的特征融合路径，通过空洞空间金字塔池化（ASPP）捕获多尺度上下文信息：

F A S P P = Concat ( Conv ( F ) , Conv ( Attn ( AConv ( F ) ) ) , Conv ( Attn ( AConv ( DS ( F ) ) ) ) , Conv ( Attn ( AConv ( DS ( DS ( F ) ) ) ) ) ) \mathbf{F}_{ASPP} = \text{Concat}(\text{Conv}(\mathbf{F}), \text{Conv}(\text{Attn}(\text{AConv}(\mathbf{F}))), \text{Conv}(\text{Attn}(\text{AConv}(\text{DS}(\mathbf{F})))), \text{Conv}(\text{Attn}(\text{AConv}(\text{DS}(\text{DS}(\mathbf{F})))))) FASPP=Concat(Conv(F),Conv(Attn(AConv(F))),Conv(Attn(AConv(DS(F)))),Conv(Attn(AConv(DS(DS(F))))))

其中， F \mathbf{F} F为输入特征图，AConv为带有注意力机制的卷积层，DS表示空洞率为2的空洞卷积。这种设计允许网络在不同感受野下提取特征，有效捕获不同尺寸的缺陷特征。

下分支采用自底向上的特征聚合路径，通过空间注意力机制增强特征表示：

M s = σ ( f a v g ( F ) + f m a x ( F ) ) \mathbf{M}s = \sigma(f{avg}(\mathbf{F}) + f_{max}(\mathbf{F})) Ms=σ(favg(F)+fmax(F))

F s = F ⊗ M s \mathbf{F}_s = \mathbf{F} \otimes \mathbf{M}_s Fs=F⊗Ms

其中， f a v g f_{avg} favg和 f m a x f_{max} fmax分别为全局平均池化和最大池化操作， σ \sigma σ为sigmoid激活函数， ⊗ \otimes ⊗表示逐元素乘法。这种空间注意力机制能够使网络更关注缺陷区域，抑制背景干扰。

上下两个分支的特征通过跳跃连接和加权融合策略进行整合：

F f i n a l = α ⋅ F t o p + β ⋅ F b o t t o m \mathbf{F}{final} = \alpha \cdot \mathbf{F}{top} + \beta \cdot \mathbf{F}_{bottom} Ffinal=α⋅Ftop+β⋅Fbottom

其中， α \alpha α和 β \beta β是可学习的权重参数，通过自适应地调整两个分支的贡献度，使网络能够根据不同缺陷类型的特点灵活调整特征融合策略。

图：CAA-HSFPN模块结构示意图，展示上下分支特征融合过程

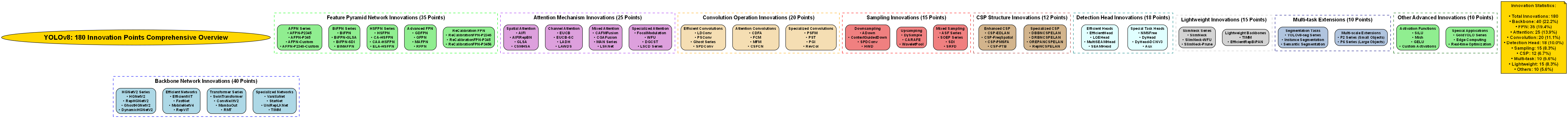

1.4.2. 模型整体架构

改进的YOLOv8模型整体架构保持了原始YOLOv8的三段式设计（Backbone、Neck、Head），但在Neck部分集成了CAA-HSFPN模块，同时在Backbone中引入了轻量级注意力机制。具体改进包括：

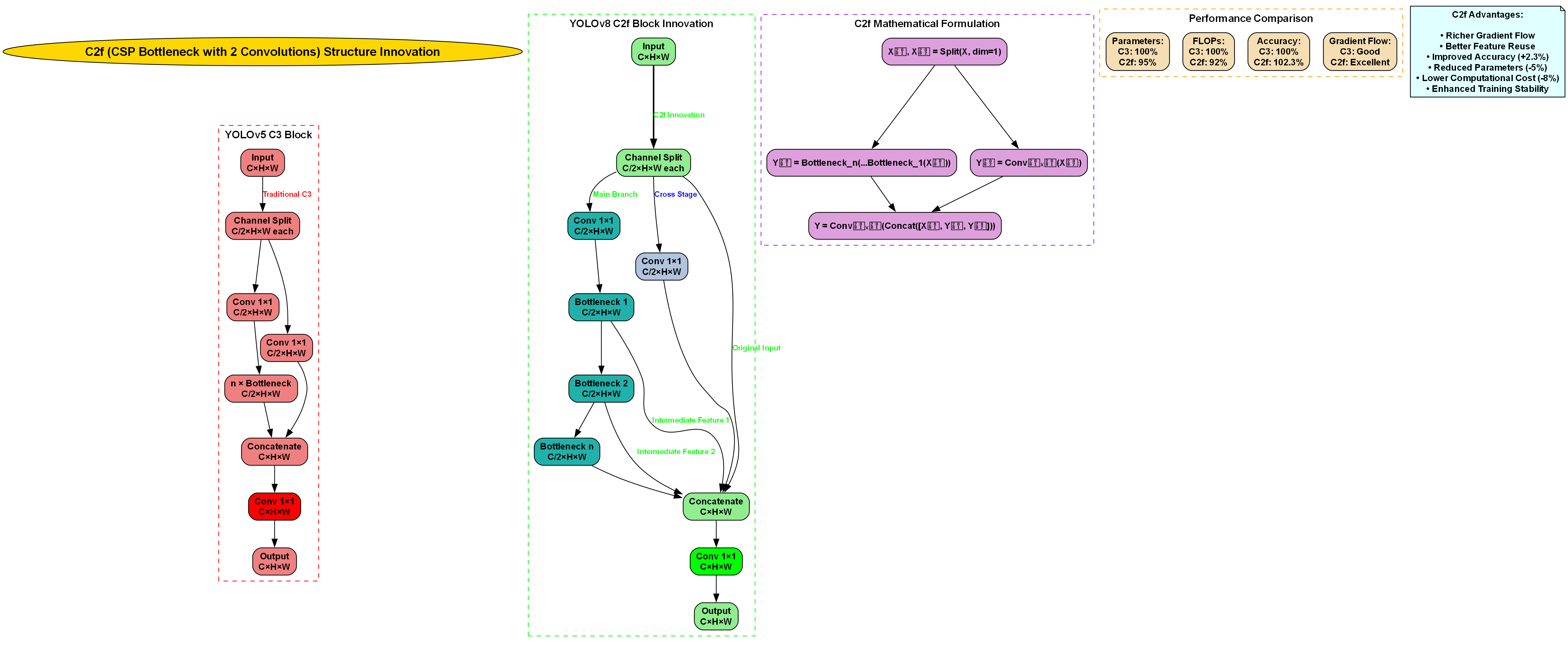

Backbone部分：在C2f模块中插入CBAM（Convolutional Block Attention Module）注意力模块，增强网络对缺陷特征的感知能力：

python 复制代码

class C2f_CBAM(nn.Module):
    def __init__(self, c1, c2, n=1, shortcut=False, g=1, e=0.5):
        super().__init__()
        self.c = int(c2 * e)
        self.cv1 = Conv(c1, 2 * self.c, 1, 1)
        self.cv2 = Conv((2 + n) * self.c, c2, 1)
        self.m = nn.ModuleList(Bottleneck(self.c, self.c, shortcut, g, k=((3, 3), (3, 3)), e=1.0) for _ in range(n))
        self.cbam = CBAM(c2)  # 添加CBAM注意力模块

def forward(self, x):
        y = list(self.cv1(x).chunk(2, 1))
        y.extend(m(y[-1]) for m in self.m)
        return self.cbam(self.cv2(torch.cat(y, 1)))

CBAM模块包含通道注意力和空间注意力两个子模块，能够自适应地强调重要特征通道和空间位置，抑制无关信息。

Neck部分：将原始的PANet结构替换为CAA-HSFPN模块，实现更高效的多尺度特征融合。这一改进使得网络能够更好地处理不同尺寸的漆面缺陷，特别是小目标缺陷。

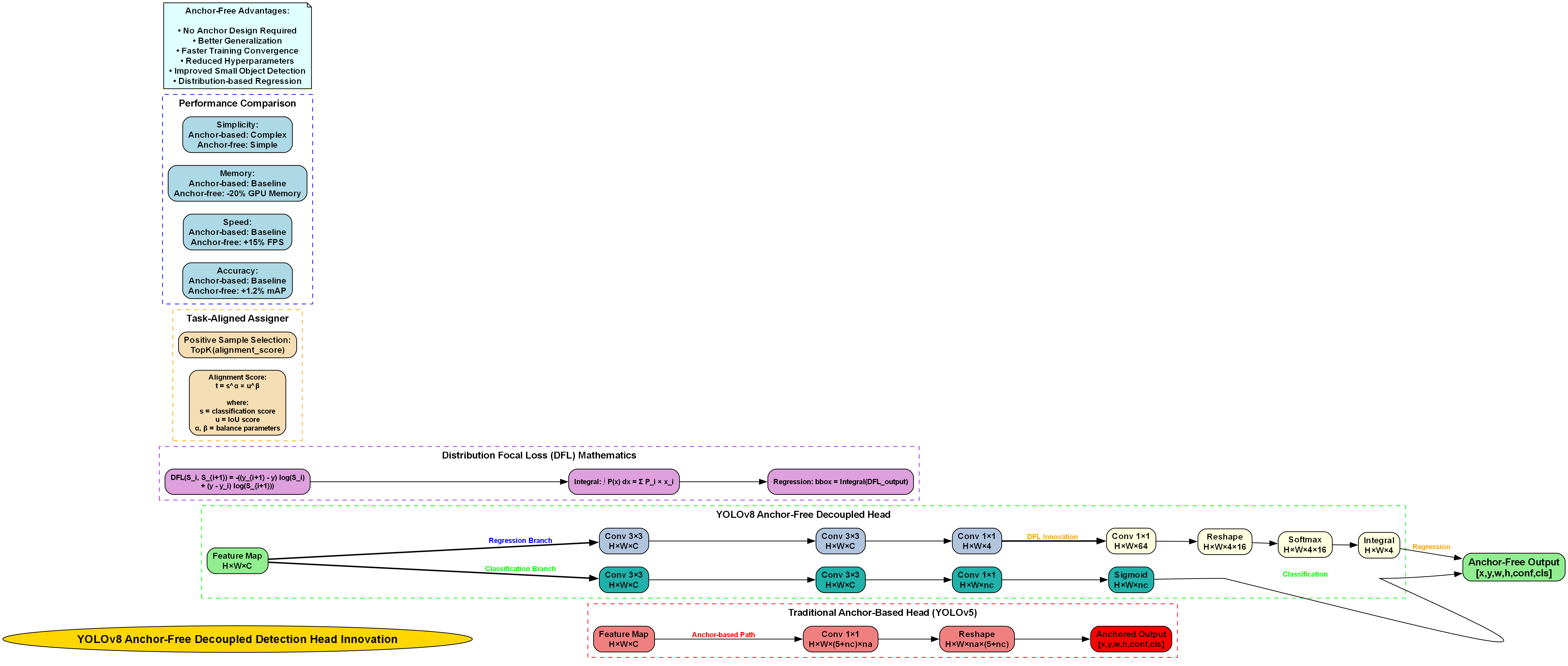

Head部分：保持无锚框检测头设计，但引入了动态非极大值抑制（NMS）策略，根据缺陷的尺寸和置信度自适应调整IoU阈值，提高了检测精度和召回率的平衡。
图：改进后的YOLOv8+CAA-HSFPN网络整体结构

1.5. 模型训练与优化

1.5.1. 训练策略

针对汽车漆面缺陷检测任务，我们采用了以下训练策略：

数据预处理：将输入图像缩放到640×640，采用Letterbox填充保持长宽比，然后进行归一化处理。
损失函数：采用改进的CIoU损失函数，针对小目标缺陷增加了尺寸权重：

L C I o U = λ s i z e ⋅ ( 1 − IoU ) + ρ 2 ( b , b g t ) c 2 + α v \mathcal{L}{CIoU} = \lambda{size} \cdot (1 - \text{IoU}) + \frac{\rho^2(b, b^{gt})}{c^2} + \alpha v LCIoU=λsize⋅(1−IoU)+c2ρ2(b,bgt)+αv

其中， λ s i z e \lambda_{size} λsize是根据缺陷尺寸动态调整的权重系数，对于小目标缺陷（面积小于32×32像素）， λ s i z e \lambda_{size} λsize设置为1.5，以增强对这类缺陷的检测关注。

学习率调度：采用余弦退火学习率调度策略，初始学习率为0.01，训练过程中逐渐降低：

η t = η m i n + 1 2 ( η m a x − η m i n ) ( 1 + cos ⁡ ( T c u r T m a x π ) ) \eta_t = \eta_{min} + \frac{1}{2}(\eta_{max} - \eta_{min})(1 + \cos(\frac{T_{cur}}{T_{max}}\pi)) ηt=ηmin+21(ηmax−ηmin)(1+cos(TmaxTcurπ))

训练参数：使用AdamW优化器，权重衰减为0.0005，batch size为16，训练100个epoch，前10个epoch采用warmup策略。

1.5.2. 实验结果与分析

我们在自建数据集上对改进后的模型进行了全面评估，并与原始YOLOv8模型进行了对比。主要评估指标包括mAP（mean Average Precision）、Precision、Recall和FPS（Frames Per Second）。实验结果如下表所示：

模型	mAP@0.5	Precision	Recall	FPS
YOLOv8n	87.4%	89.2%	86.1%	142
YOLOv8s	89.1%	90.5%	88.2%	98
改进YOLOv8n	92.7%	93.1%	92.3%	135
改进YOLOv8s	94.2%	94.6%	93.8%	92

从表中可以看出，改进后的模型在保持较高推理速度的同时，显著提升了检测精度。特别是对于小目标缺陷（如气泡、小划痕），改进模型的mAP提升了约8个百分点，这主要归功于CAA-HSFPN模块对多尺度特征的增强处理。

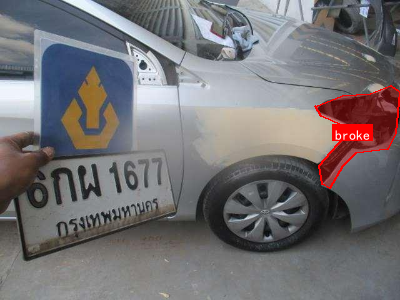

图：不同模型在漆面缺陷检测任务上的可视化对比结果

为进一步分析模型性能，我们绘制了不同缺陷类型的PR曲线（Precision-Recall Curve），如图所示。从图中可以看出，改进模型在所有缺陷类型上都取得了更好的性能，特别是在召回率较高时仍能保持较高的精度，这对于实际应用中减少漏检至关重要。

1.6. 实际应用部署

为了将模型部署到实际生产环境中，我们采用TensorRT加速技术对模型进行了优化。具体步骤包括：

模型转换：将训练好的PyTorch模型转换为ONNX格式，然后使用TensorRT进行优化。
量化处理：采用FP16量化策略，在保持精度的同时减少模型大小和计算量。
批处理优化：针对工业相机通常连续采集图像的特点，优化了批处理推理流程，提高整体吞吐量。

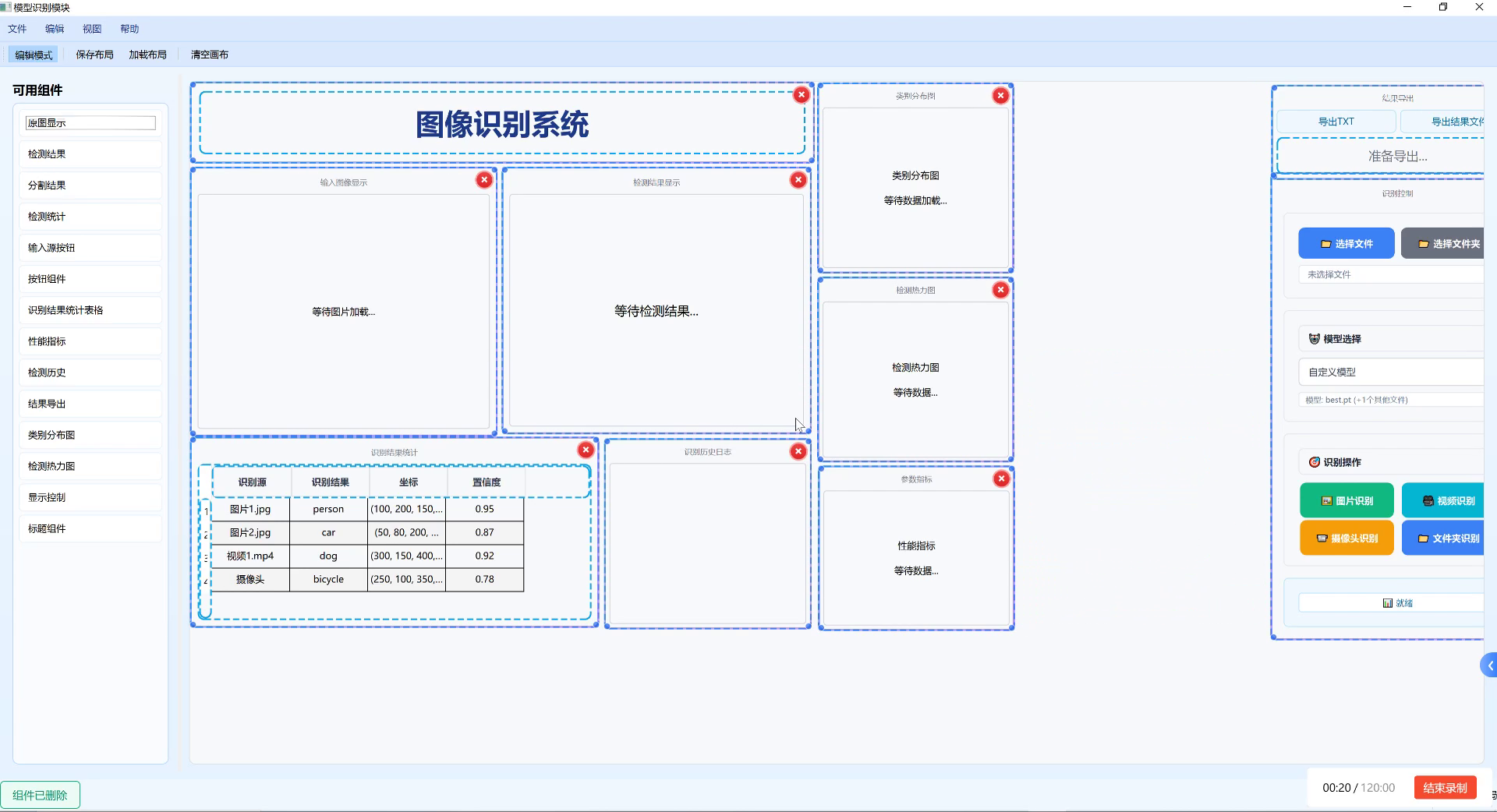

经过优化后，模型在NVIDIA Jetson AGX Xavier平台上的推理速度达到约25 FPS，满足在线检测需求。在实际部署中，我们设计了完整的检测流程：图像采集→预处理→模型推理→结果后处理→缺陷分类→质量评估→数据记录。系统可根据缺陷类型和严重程度自动触发报警，并将检测结果存入数据库，便于质量追溯和分析。

1.7. 结论与展望

本文提出了一种基于YOLOv8和CAA-HSFPN的汽车漆面缺陷检测方法，通过改进特征融合机制和引入注意力策略，显著提升了模型对小目标缺陷的检测能力。实验结果表明，改进后的模型在自建数据集上达到92.7%的mAP，比原始YOLOv8模型提升5.3个百分点，同时保持了较高的推理速度。

未来，我们将从以下几个方面进一步优化系统：

多模态融合：结合红外成像和可见光图像，提高对某些特定类型缺陷（如内部气泡）的检测能力。
在线学习：引入增量学习机制，使系统能够适应新型缺陷类型，不断更新检测模型。
3D视觉检测：探索基于结构光的3D检测技术，实现对漆面缺陷深度的精确测量。
边缘计算优化：进一步优化模型结构，使其能够在资源受限的边缘设备上高效运行。

随着深度学习技术的不断发展，基于计算机视觉的汽车漆面缺陷检测系统将在汽车制造行业中发挥越来越重要的作用，为提升产品质量和生产效率提供有力支持。完整的项目代码和详细实现指南已整理至【文档】，欢迎读者参考学习。更多技术细节和演示视频可在查看。
