基于 LVS-DR + Keepalived 的双机热备高可用负载均衡部署

IT 乔峰2026-01-13 8:42

分享一个VIP 漂移 + IPVS 调度：基于 Keepalived 的 LVS-DR 高可用负载均衡架构

客户端 → VIP(192.168.10.100) → 主调度器(71) / 备调度器(70) → Real Server(72/73)

环境准备：

  • Director Server1（主LVS 调度器）：192.168.10.71（核心，配置 VIP+IPVS 规则）
  • Director Server2（备LVS 调度器）：192.168.10.70（不配置规则，同步主节点规则）
  • Real Server 1：192.168.10.72（部署 HTTPD，提供自定义页面）
  • Real Server 2：192.168.10.73（部署 HTTPD，提供自定义页面）
  • VIP：192.168.10.100（客户端访问的统一入口）
  • 模式：LVS-DR（性能最优，适合 HTTP 服务）

LVS+Keepalived 的核心原理

1. 核心组件分工

|------------|--------------------------------------------------------------------|
| 组件 | 作用 |
| LVS | 核心流量调度（DR 模式），负责把 VIP 的请求分发到 72/73； |
| Keepalived | 基于 VRRP 协议实现：① 主备调度器的 VIP 漂移；② 健康检查（LVS/Real Server）；③ 自动同步 LVS 规则 |

部署

完整部署步骤（分角色执行）

一、所有节点基础准备（71/70/72/73）
复制代码
# 安装keepalived、lvs组件及依赖
yum install -y keepalived ipvsadm httpd net-tools sysstat
# 关闭防火墙/SELinux（生产可精细化配置，测试先关闭）
systemctl stop firewalld && systemctl disable firewalld
setenforce 0 && sed -i 's/SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config
二、Director Server（71）配置（核心）
2.1 绑定 VIP 到网卡（ens33:0）
复制代码
# 临时绑定（重启失效）
ifconfig ens33:0 192.168.10.100 netmask 255.255.255.0 up

# 永久绑定（写入网卡配置文件）
cat > /etc/sysconfig/network-scripts/ifcfg-ens33:0 << EOF
TYPE=Ethernet
BOOTPROTO=static
NAME=ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.10.100
NETMASK=255.255.255.0
EOF


# 重启网卡别名生效
ifdown ens33:0 && ifup ens33:0
#如果报IPV6的报错先禁用IPv6
sysctl -w net.ipv6.conf.ens33.disable_ipv6=1
2.2 配置 DR 模式内核参数（关闭 ICMP 重定向）
复制代码
# 临时生效
echo "net.ipv4.conf.all.send_redirects = 0" >> /etc/sysctl.conf
echo "net.ipv4.conf.default.send_redirects = 0" >> /etc/sysctl.conf
echo "net.ipv4.conf.ens33.send_redirects = 0" >> /etc/sysctl.conf

#永久生效
cat > /etc/sysctl.conf << EOF
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
EOF

# 加载参数
sysctl -p
2.3 配置 IPVS 规则（DR 模式）
复制代码
# 清空旧规则（如有）
ipvsadm -C

# 创建虚拟服务（VIP:80，轮询调度）
ipvsadm -A -t 192.168.10.100:80 -s rr

# 添加后端Real Server（-g表示DR模式，-w 1权重）
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.72 -g -w 1
ipvsadm -a -t 192.168.10.100:80 -r 192.168.10.73 -g -w 1

# 保存规则（防止重启丢失）
ipvsadm-save > /etc/sysconfig/ipvsadm

# 设置ipvsadm开机自启
systemctl enable --now ipvsadm
2.4 验证配置
复制代码
# 查看VIP是否绑定
ifconfig ens33:0

# 查看IPVS规则
ipvsadm -ln
# 预期输出：TCP 192.168.10.100:80 rr 下有72和73的条目，Forward为Route（DR模式）
三、Real Server（72/73）配置（两台操作一致，仅页面内容区分）
3.1 部署 HTTPD 并创建自定义页面（区分两台服务器）
复制代码
# 启动HTTPD并设置开机自启
systemctl enable --now httpd

# Real Server 72创建自定义页面
echo "<h1>Real Server 72 - 192.168.10.72</h1>" > /var/www/html/index.html

# Real Server 73创建自定义页面
echo "<h1>Real Server 73 - 192.168.10.73</h1>" > /var/www/html/index.html
3.2 绑定 VIP 到回环网卡（lo:0）（DR 模式核心）
复制代码
# 临时绑定（重启失效）
ifconfig lo:0 192.168.10.100 netmask 255.255.255.255 up

# 永久绑定（写入开机自启）
echo "ifconfig lo:0 192.168.10.100 netmask 255.255.255.255 up" >> /etc/rc.local
chmod +x /etc/rc.local
3.3 配置 ARP 抑制（防止 VIP 冲突）
复制代码
# 临时生效
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

# 永久生效（写入sysctl.conf）
cat >> /etc/sysctl.conf << EOF
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
EOF

# 加载参数
sysctl -p
3.4 验证配置
复制代码
# 查看回环网卡VIP
ifconfig lo:0

# 测试本地HTTP服务
curl 127.0.0.1
# 72应输出：<h1>Real Server 72 - 192.168.10.72</h1>
# 73应输出：<h1>Real Server 73 - 192.168.10.73</h1>
四、主调度器（71）配置 Keepalived（核心）

编辑/etc/keepalived/keepalived.conf，内容如下（适配 DR 模式）：

复制代码
cat > /etc/keepalived/keepalived.conf << 'EOF'
! Configuration File for keepalived
global_defs {
    router_id LVS_MASTER
    enable_script_security
}

vrrp_script check_72 {
    script "/usr/bin/curl -f http://192.168.10.72 > /dev/null 2>&1"
    interval 2
    weight -10
    user root
}
vrrp_script check_73 {
    script "/usr/bin/curl -f http://192.168.10.73 > /dev/null 2>&1"
    interval 2
    weight -10
    user root
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.10.100/24 dev ens33 label ens33:0
    }
    track_script {
        check_72
        check_73
    }
}

# 核心：virtual_server移到外部
virtual_server 192.168.10.100 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    #同一个客户端 IP，在 50 秒内，所有请求都强制转发到同一个 Real Server
    #persistence_timeout 50
    protocol TCP
    ipvs_syncdaemon_inteface ens33

    real_server 192.168.10.72 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 192.168.10.73 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}
EOF
五、备调度器（70）配置 Keepalived

复制 71 的配置文件，仅修改 3 处：

复制代码
cat > /etc/keepalived/keepalived.conf << 'EOF'
! Configuration File for keepalived
global_defs {
    router_id LVS_BACKUP
    # 关闭SNMP（避免干扰），强制开启IPVS规则生成
    enable_script_security
}

# 定义健康检查脚本（检测Real Server的HTTPD是否正常）
vrrp_script check_72 {
    script "/usr/bin/curl -f http://192.168.10.72 > /dev/null 2>&1"
    interval 2
    weight -10
    user root
}
vrrp_script check_73 {
    script "/usr/bin/curl -f http://192.168.10.73 > /dev/null 2>&1"
    interval 2
    weight -10
    user root
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 51
    priority 90
    advert_int 1
    # 备节点不抢占（避免主节点恢复后频繁切换）
    nopreempt
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
     # 指定网卡别名
        192.168.10.100/24 dev ens33 label ens33:0
    }
    track_script {
        check_72
        check_73
    }

    # 关键修正：将virtual_server配置移到vrrp_instance外（全局生效）
}

# LVS-DR模式的核心配置（自动生成IPVS规则）------ 移到vrrp_instance外！
virtual_server 192.168.10.100 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    #同一个客户端 IP，在 50 秒内，所有请求都强制转发到同一个 Real Server
    #persistence_timeout 50
    protocol TCP
    # 新增：VIP绑定的网卡（和virtual_ipaddress对应）
    ipvs_syncdaemon_inteface ens33

    real_server 192.168.10.72 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
    real_server 192.168.10.73 80 {
        weight 1
        TCP_CHECK {
            connect_port 80
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }
}
EOF
六、启动并验证（71/70）
复制代码
# 启动keepalived并设置开机自启
systemctl enable --now keepalived

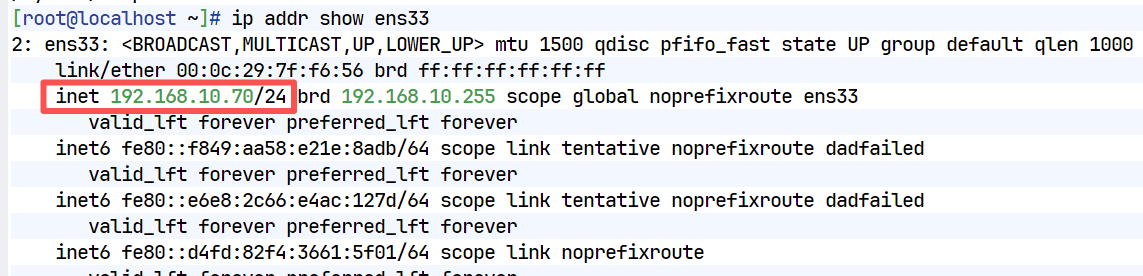

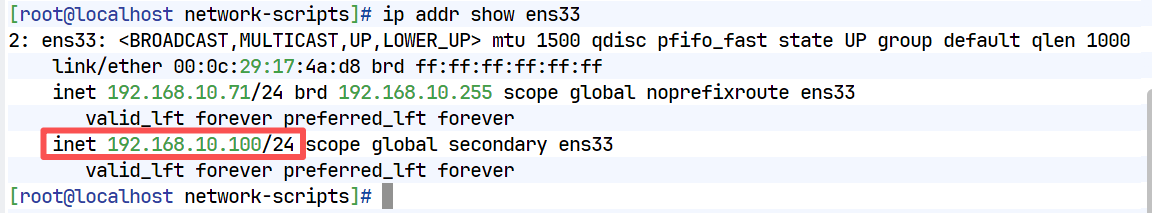

# 验证VIP是否绑定（主节点71会有VIP，备节点70无）
ip addr show ens33 | grep 192.168.10.100

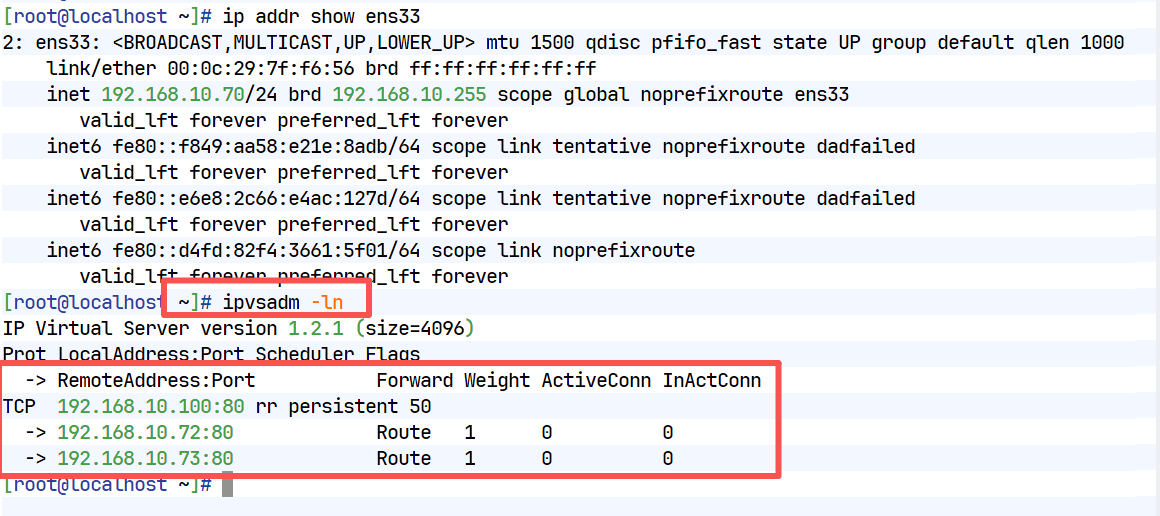

#检查备节点策略是否同步
ipvsadm -ln

# 模拟主节点故障（停掉71的keepalived）
systemctl stop keepalived
# 此时在70上查看，VIP会自动漂移过来
ip addr show ens33 | grep 192.168.10.100

# 恢复主节点（71重启keepalived），VIP会切回71
systemctl start keepalived
注意事项：

这里一定要检查备节点策略是否同步成功，否则主节点71故障后备节点无法进行轮询转发

ipvsadm -ln

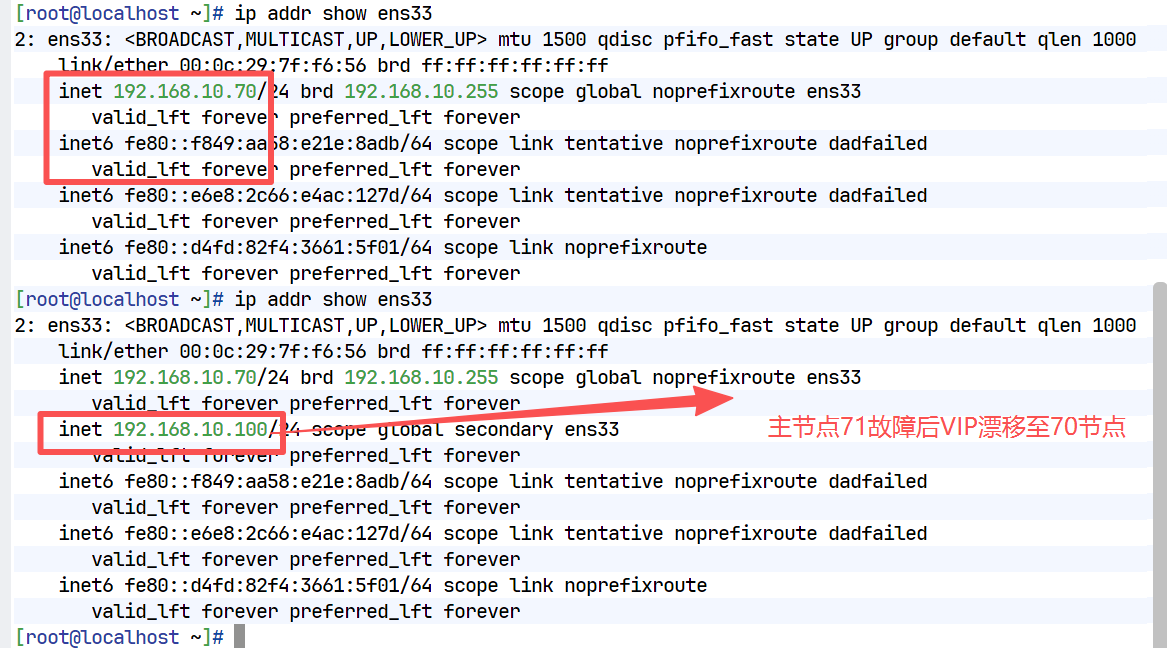

七：主节点71故障测试

关键注意事项

  1. 主备调度器的配置一致性 ：除了state/priority/router_id，其他配置（比如 VIP、LVS 规则、健康检查）必须完全一致；
  2. VRRP 协议要求 ：主备调度器必须在同一网段（你的 192.168.10.0/24），且virtual_router_id不能和其他设备冲突；
  3. IPVS 规则同步 ：Keepalived 会自动生成 IPVS 规则，无需手动执行ipvsadm命令，手动配置的规则会被覆盖。
