2）软件模拟 IIC 和硬件 IIC 的区别

结合上面的时钟信号的说明

• 硬件 I²C：

  单片机内部有专门的 I²C 控制器模块（比如 STM32、某些增强型 51、AVR、ESP 等），你只需要配置寄存器，它就能自动处理起始信号、停止信号、时钟、数据收发、ACK/NACK 等时序。优点是省 CPU 资源、速度快、稳定可靠。

• 软件模拟 I²C（又称"位带操作"或"GPIO 模拟"）：

  此类单片机没有专用 I²C 硬件模块 （比如传统 8051 单片机），就用普通 GPIO 引脚，通过程序逐位控制高低电平 来模拟 I²C 的时序（起始、停止、SCL 时钟、SDA 数据等）。优点是灵活、任何 GPIO 都能用 ，缺点是占用 CPU 时间、速度慢、容易受中断干扰。

所以，像经典的 8051 单片机 （如 AT89C51）确实没有硬件 I²C ，必须用软件模拟。而一些增强型 51（如 STC12/15 系列部分型号）可能集成了硬件 I²C 模块。

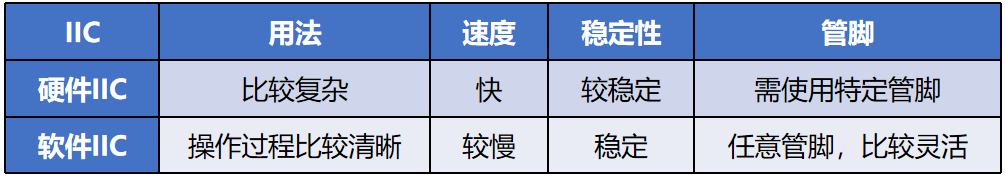

对比总结表如下：

一般来说：硬件 IIC 要留给高级外设或者电源管理通讯，触摸屏等简单外设要用软件模拟 IIC 。并且由于版权的原因，STM32 把 IIC 的 HAL 库写的非常复杂，如果需要使用硬件 IIC 的话，会调用函数就行。

3）软件模拟 IIC 配置步骤及相关函数

不要误以为发送器只能是主机，发送器和接收器都可以是主机或从机。

主机通常是 MCU，从机通常是外设。

3.1）配置步骤

1. 使能 SCL 和 SDA 对应时钟
   • __HAL_RCC_GPIOB_CLK_ENABLE()
2. 设置 GPIO 工作模式
   • SDA 开漏 / SCL 推挽输出模式，使用 HAL_GPIO_Init 初始化
3. 编写基本信号
   • 起始信号、停止信号、应答信号【接收器：send_ack()、send_nack()；发送器：wait_ack()】
4. 编写读和写函数
   • iic_read_byte()
   • iic_send_byte()，发送完成，发送器要释放 SDA

说明：为什么 IIC 总线中的 SDA 线引脚建议用开漏模式？⭐️

IIC 的 SDA 脚即要作为输出，又要作为输入，用开漏输出模式，可以很好实现输出输入共用，避免 IO 模式频繁切换带来的麻烦。

• 主机输出时：主机（MCU）输出 0，可以拉低信号，来实现低电平发送，主机输出 1（实际不起作用），由外部上拉电阻上拉，实现高电平发送。
• 主机输入时：主机（MCU）设置输出 1 状态，此时因为 MCU 无法输出 1，相当于释放了 SDA 脚；此时外部器件可以主动拉低 SDA脚 / 释放 SDA 脚（同样由上拉电阻提供"输出1的功能"），实现SDA脚的高低电平变化。

由于开漏输出模式下，MCU 还是可以读取 IDR（输入数据寄存器），来获取引脚高低电平，因此 MCU 读取 IDR ，即可获得 SDA 脚的高低电平状态，从而实现输入检测。

3.2）相关函数

只需要更改 .h 文件中的引脚定义部分即可应用到别的板子上

software_iic.h 文件代码如下：

#ifndef __SOFTWARE_IIC_H
#define __SOFTWARE_IIC_H

#include "sys.h"


/******************************************************************************************/
/* 引脚 定义 */

#define IIC_SCL_GPIO_PORT               GPIOB
#define IIC_SCL_GPIO_PIN                GPIO_PIN_6
#define IIC_SCL_GPIO_CLK_ENABLE()       do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)   /* PB口时钟使能 */

#define IIC_SDA_GPIO_PORT               GPIOB
#define IIC_SDA_GPIO_PIN                GPIO_PIN_7
#define IIC_SDA_GPIO_CLK_ENABLE()       do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)   /* PB口时钟使能 */

/******************************************************************************************/

/* IO操作 */
#define IIC_SCL(x)        do{ x ? \
                              HAL_GPIO_WritePin(IIC_SCL_GPIO_PORT, IIC_SCL_GPIO_PIN, GPIO_PIN_SET) : \
                              HAL_GPIO_WritePin(IIC_SCL_GPIO_PORT, IIC_SCL_GPIO_PIN, GPIO_PIN_RESET); \
                          }while(0)       /* SCL */

#define IIC_SDA(x)        do{ x ? \
                              HAL_GPIO_WritePin(IIC_SDA_GPIO_PORT, IIC_SDA_GPIO_PIN, GPIO_PIN_SET) : \
                              HAL_GPIO_WritePin(IIC_SDA_GPIO_PORT, IIC_SDA_GPIO_PIN, GPIO_PIN_RESET); \
                          }while(0)       /* SDA */

#define IIC_READ_SDA     HAL_GPIO_ReadPin(IIC_SDA_GPIO_PORT, IIC_SDA_GPIO_PIN) /* 读取SDA */

void iic_init(void);
void iic_start(void);
void iic_stop(void);
uint8_t iic_wait_ack(void);
void iic_ack(void);
void iic_nack(void);
void iic_send_byte(uint8_t data);
uint8_t iic_read_byte (uint8_t ack);

#endif

software_iic.c 文件代码如下：

#include "software_iic.h"
#include "delay.h"


/**
 * @brief   模拟IIC初始化函数
 * @param   none
 * @retval  none
 * @note    主要是 GPIO 引脚的配置以及时钟使能
 */
void iic_init(void)
{
    GPIO_InitTypeDef gpio_init_struct;

    IIC_SCL_GPIO_CLK_ENABLE();  /* SCL引脚时钟使能 */
    IIC_SDA_GPIO_CLK_ENABLE();  /* SDA引脚时钟使能 */

    gpio_init_struct.Pin = IIC_SCL_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;            /* 推挽输出 */
    gpio_init_struct.Pull = GPIO_PULLUP;                    /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;          /* 高速 */
    HAL_GPIO_Init(IIC_SCL_GPIO_PORT, &gpio_init_struct);    /* SCL */

    gpio_init_struct.Pin = IIC_SDA_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_OD;            /* 开漏输出 */
    HAL_GPIO_Init(IIC_SDA_GPIO_PORT, &gpio_init_struct);    /* SDA */
    /* SDA引脚模式设置,开漏输出,上拉, 这样就不用再设置IO方向了, 开漏输出的时候(=1), 也可以读取外部信号的高低电平 */
}


/**
 * @brief   延时函数
 * @note    固定2us，用于等待信号线电平响应，可加长时间
 */
static void iic_delay(void)
{
    delay_us(2);
}


/**
 * @brief   起始信号
 * @note    SCL为高电平期间, SDA从高电平往低电平跳变
 */
void iic_start(void)
{
    IIC_SDA (1);
    IIC_SCL (1);
    iic_delay( );
    IIC_SDA (0);
    iic_delay( );
    IIC_SCL (0);
    iic_delay( );  /* 钳住总线, 准备发送/接收数据 */
}


/**
 * @brief   停止信号
 * @note    SCL为高电平期间, SDA从低电平往高电平跳变
 */
void iic_stop(void)
{
    IIC_SDA (0);
    iic_delay( );
    IIC_SCL (1);
    iic_delay( );
    IIC_SDA (1);  /* 发送总线停止信号*/
    iic_delay( );
}


/**
 * @brief   等待应答信号
 * @retval  1:NACK、0:ACK
 */
uint8_t iic_wait_ack (void)
{
    IIC_SDA (1);        /* 主机释放SDA线 */
    iic_delay( );
    IIC_SCL (1);        /* 拉高SCL线，等待从机返回ACK */
    iic_delay( );
    if(IIC_READ_SDA)
    {
        iic_stop();     /* SDA高电平表示从机NACK */
        return 1;
    }
    IIC_SCL(0);         /* 拉低SCL，结束ACK检查 */
    iic_delay( );
    return 0;           /* SDA低电平表示从机ACK */
}


/**
 * @brief   发送应答信号
 * @note    SCL为高电平期间, SDA为低电平
 */
void iic_ack(void)
{
    IIC_SCL (1);
    iic_delay( );
    IIC_SDA (0);  /* 数据线为低电平，表示应答 */
    iic_delay( );
    IIC_SCL (0);
    iic_delay( );
}


/**
 * @brief   发送非应答信号
 * @note    SCL为高电平期间, SDA为高电平
 */
void iic_nack(void)
{
    IIC_SCL (1);
    iic_delay( );
    IIC_SDA (1);  /* 数据线为高电平，表示非应答 */
    iic_delay( );
    IIC_SCL (0);
    iic_delay( );
}


/**
 * @brief   发送 1 个字节数据
 * @param   data：1字节数据
 * @note    高位先发
 */
void iic_send_byte(uint8_t data)
{
    for (uint8_t t = 0; t < 8; t++)
    {
        /* 高位先发 */
        IIC_SDA((data & 0x80) >> 7);
        iic_delay( );
        IIC_SCL (1);
        iic_delay( );
        IIC_SCL (0);
        data <<= 1; /* 左移1位, 用于下一次发送 */
    }
    IIC_SDA (1);    /* 发送完成,主机释放SDA线 */
}


/**
 * @brief   读取 1 个字节数据
 * @param   ack：是否应答（1：ACK、0：NACK）
 * @retval  receive：1字节数据
 * @note    高位先收
 */
uint8_t iic_read_byte (uint8_t ack)
{
    uint8_t receive = 0 ;
    for (uint8_t t = 0; t < 8; t++)
    {
        /* 高位先输出，先收到的数据位要左移 */
        receive <<= 1;
        IIC_SCL ( 1 );
        iic_delay( );
        if ( IIC_READ_SDA ) receive++;
        IIC_SCL ( 0 );
        iic_delay( );
    }
    if (ack) iic_ack(); // 发送 ACK
    else iic_nack();    // 发送 NACK
    return receive;
}

4）问题

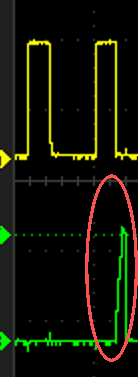

如果 SCL 和 SDA 引脚没有外接上拉电阻，那么波形的上升沿部分就会不利落、上不去，具体如下所示：

虽然接了上拉电阻也会出现类似的情况😄。

---
