1. 设计原理

这两种图表把传统的笛卡尔坐标系 换成极坐标系：角度表示类别，半径或角度长度表示数值。

1.1. 径向条形图

径向条形图本质上是将传统条形图的直角坐标系转换为极坐标系。

在极坐标系中，每个数据点不再由(x, y)定位，而是由**(角度, 半径)**确定，条形的高度（或长度）由半径值表示，而条形的排列则沿着圆周方向。

设计灵感：如同钟表的指针或雷达的扫描线，径向条形图借鉴了自然界和人工制品中常见的圆形布局，利用了人类对角度和对称性的天然感知能力。

1.2. 圆形条形图

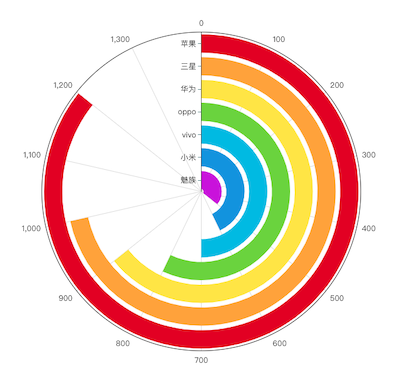

圆形条形图是径向条形图的一种特殊形式，它固定了起点和终点，使所有条形都在同一圆周上开始，只在半径方向上延伸。

这种设计解决了完全径向布局可能导致的数据比较困难问题，因为所有条形的基准线是一致的。

设计比喻：想象一组跳高运动员，他们都从同一高度起跳，只是跳跃的高度不同------圆形条形图就是这样公平的"竞技场"。

2. 应用示例

下面通过示例来演示这两种图在实际场景中的应用。

2.1. 径向条形图

python 复制代码

# --- 1. 构造测试数据 ---
# 假设我们想比较一年中每个月的平均降水量
月份 = [
    "一月",
    "二月",
    "三月",
    "四月",
    "五月",
    "六月",
    "七月",
    "八月",
    "九月",
    "十月",
    "十一月",
    "十二月",
]
# 生成模拟的降水量数据 (单位: mm)
np.random.seed(42)  # 为了结果可复现
降水量 = np.random.uniform(30, 150, size=len(月份))  # 随机生成30-150mm的数据

# --- 2. 创建图形 ---
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(14, 7), facecolor="white")

# --- 2.1 绘制传统条形图 ---
# ... 省略 ...

# --- 2.2 绘制径向条形图 ---
# 计算每个条形的角度位置
# ... 省略 ...

# 使用极坐标子图
ax2 = plt.subplot(122, projection="polar")
# 关键：设置 'bottom' 参数为 inner_radius，这样条形就从 inner_radius 开始画，长度为 radii
bars = ax2.bar(
    theta,
    radii,
    width=0.4,
    bottom=inner_radius,
    color="lightcoral",
    edgecolor="darkred",
    alpha=0.7,
)

# 添加数值标签 (在条形内部，靠近外侧)
for angle, radius, month in zip(theta, radii, 月份):
    ax2.text(
        angle,
        inner_radius + radius / 2,
        f"{radius:.1f}",
        ha="center",
        va="center",
        fontsize=8,
        color="black",
    )

# 添加月份标记 (在条形外部)
# ... 省略 ...

# --- 3. 显示图形 ---
plt.tight_layout()
plt.show()

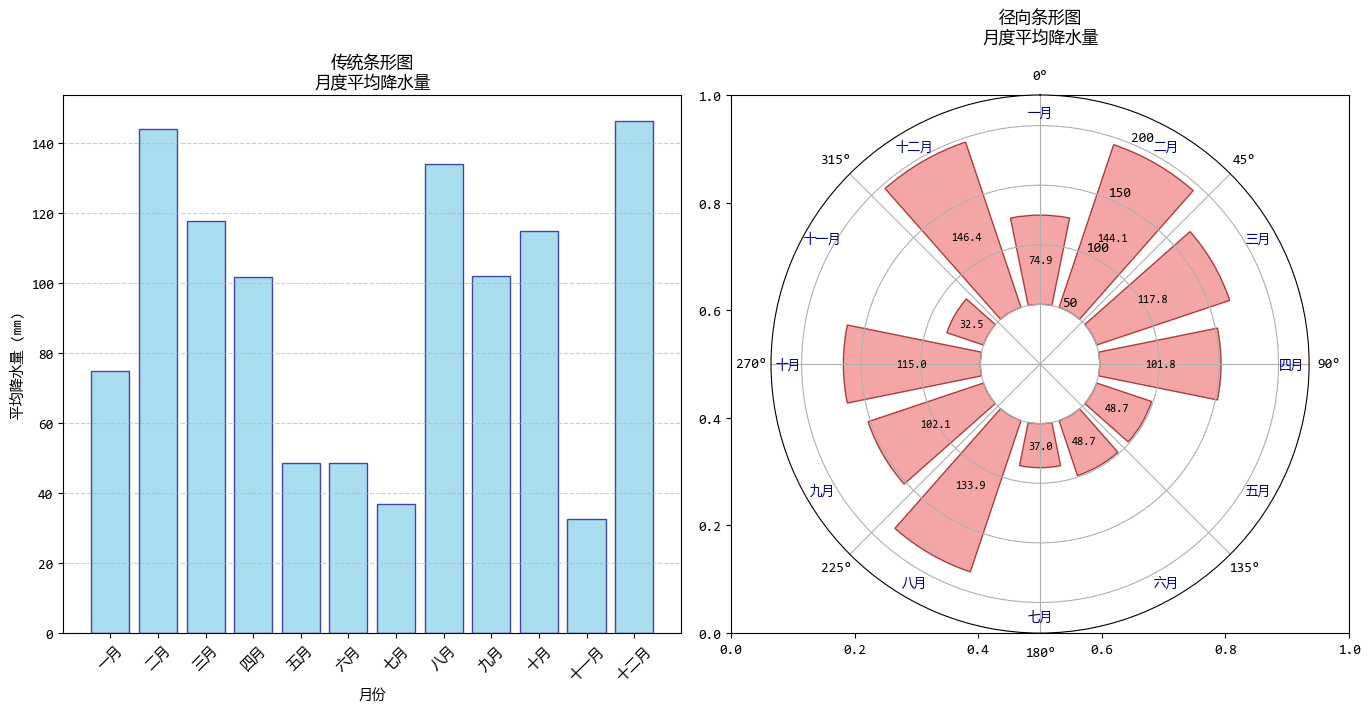

这段代码首先生成了模拟的月度降水量数据，然后在同一个图形窗口中创建了两个子图。

左侧是使用 plt.bar 创建的传统条形图，右侧是使用 plt.subplot(..., projection='polar') 和 ax.bar 创建的径向条形图。

径向条形图利用了极坐标系，将类别（月份）分布在圆周上，将数值（降水量）映射到径向长度上。

径向条形图是一种在极坐标系上绘制的图表，可以提供比传统条形图更具视觉吸引力的替代方案。它通过弧长来表示数值，并且可以有效地利用空间，尤其是在处理类别较多或需要强调周期性模式（例如按月份或季度分组的数据）时。

2.2. 圆形条形图

python 复制代码

from matplotlib import cm
from math import log10

labels = list("ABCDEFG")
data = [21, 57, 88, 14, 76, 91, 26]
# ... 省略 ...

#create colors along a chosen colormap
colors = [cm.terrain(i / n) for i in range(n)]

#create figure, axis
fig, ax = plt.subplots()

#create rings of donut chart
for i in range(n):
    current_outer_radius = r - i * w
    innerring, _ = ax.pie([m - data[i], data[i]],
                          radius = current_outer_radius,
                          startangle = 90,
                          colors = ["white", colors[i]])

    # 添加标签
    # ... 省略 ...

plt.show()

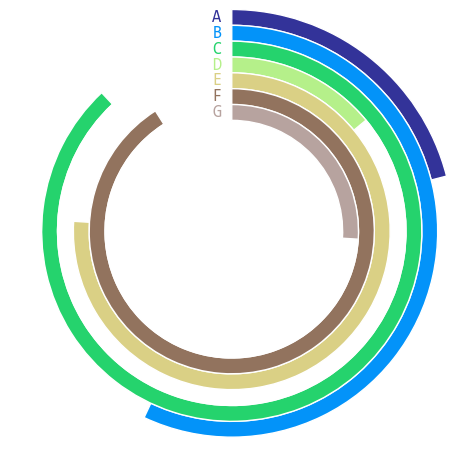

圆形条形图 从同一基准线开始，避免了径向条形图中不同角度起始点不同的问题，更加便于比较。

3. 总结

径向条形图 和圆形条形图代表了数据可视化从纯功能向功能美学平衡的演进。

它们不是要完全取代传统条形图，而是为我们提供了更多视觉叙事的工具。

就像一位熟练的厨师拥有多种刀具一样，优秀的数据分析师也应该掌握多种可视化技术，根据数据特性和沟通目标选择最合适的"刀具"。

当你的数据讲述着周期性的故事，或需要在有限空间内进行多维度比较时，不妨尝试这些圆形可视化方法。它们不仅能更有效地传达信息，还能为你的报告或仪表板增添独特的视觉魅力。

最好的可视化不是最复杂的，而是最能清晰传达数据故事的。

径向和圆形条形图正是这样一种工具：在传统与现代之间，在功能与美学之间，找到了优雅的平衡点。
