概述
本文主要介绍STM32 IO接口推挽输出 (PP)和开漏输出 (OD)的原理和应用方法。推挽输出是STM32最常用、驱动能力最强的输出模式。它的核心在于内部有两个MOS管 ，可以主动、强有力地 将引脚驱动到高电平（VDD）或低电平（VSS），如同一个"推-拉"组合。开漏输出（Open-Drain, OD）是一种只能主动拉低，无法主动推高 的输出模式。它的输出端如同一个接地的"漏极"开关，只能打开（输出低）或关闭（高阻态） ，高电平需要依赖外部上拉电阻提供。
1 推挽输出 (PP)介绍
1.1 原理
推挽输出是STM32最常用、驱动能力最强的输出模式。它的核心在于内部有两个MOS管 ，可以主动、强有力地将引脚驱动到高电平（VDD）或低电平（VSS），如同一个"推-拉"组合。
当需要一个引脚独立、强力、明确地输出高或低电平时，推挽输出是不二之选。它是STM32数字输出的主力军。而当你需要构建"线与"总线、进行电平转换或模拟双向口时，才需要考虑使用开漏输出。
1.2 推挽输出的核心特点
强大的驱动能力 ：由于能主动提供电流（source current）和吸收电流（sink current），推挽输出的高、低电平都非常"硬"，带负载能力很强，可以直接驱动LED、继电器等。
快速的高低电平切换 ：两个MOS管交替导通，可以提供很低的输出阻抗，因此边沿陡峭，适合高速数字信号（如SPI、FSMC）。
明确的电平 ：输出电平始终是清晰的VDD或VSS，不会浮空。
1.3 与开漏输出 (OD) 的关键区别
| 特性 | 推挽输出 (PP) | 开漏输出 (OD) |
|---|---|---|
| 输出高电平的实现 | 主动上拉 至 VDD | 断开（高阻态），依赖外部上拉电阻 |
| 驱动能力 | 强，可提供电流 | 弱，高电平由上拉电阻提供电流 |
| 电平转换 | 不能直接进行 | 天然支持（通过连接不同电压的上拉） |
| 总线应用 | 不适用于多设备"线与" | 适用于 I2C等多设备总线 |
| 速度 | 快，边沿陡 | 相对慢，上升沿由上拉电阻和电容决定 |
1.4 何时使用推挽输出？
推挽输出是STM32的默认输出模式 ，适用于绝大多数需要确定性强电平输出的场景：
驱动LED、蜂鸣器、继电器等需要电流的器件。
高速数字通信 ，如 SPI、USART（TX引脚）、FSMC、SDIO。
产生PWM波控制电机、舵机。
驱动数字芯片的片选、使能引脚。
任何不需要"线与"功能的通用数字输出。
使用注意事项
不能直接"线与"：如果两个推挽输出引脚直接连在一起，一个输出高一个输出低，会形成短路，损坏芯片。
电平固定 ：输出高电平就是MCU的VDD（如3.3V），无法直接输出高于VDD的电压。
功耗：在高低电平切换的瞬间，两个MOS管有极短的同时导通时间，会产生瞬时峰值电流，在极高频率下需考虑功耗和EMI。
1.5 在STM32CubeMX中配置
在GPIO配置页面，将 "GPIO output type" 设置为 "Output Push Pull" 即可。通常无需使能上下拉电阻。
cpp
// 设置为高电平（推挽模式下，这是强驱动输出）
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
// 设置为低电平（强驱动拉低）
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
// 也可以直接使用Toggle函数翻转
HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);2 开漏输出 (OD)
开漏输出（Open-Drain, OD）是一种只能主动拉低，无法主动推高 的输出模式。它的输出端如同一个接地的"漏极"开关，只能打开（输出低）或关闭（高阻态） ，高电平需要依赖外部上拉电阻提供。
2.1 实现原理

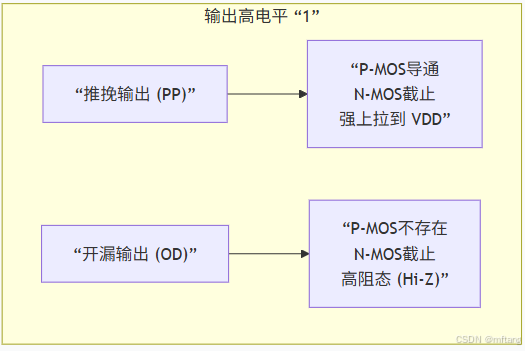

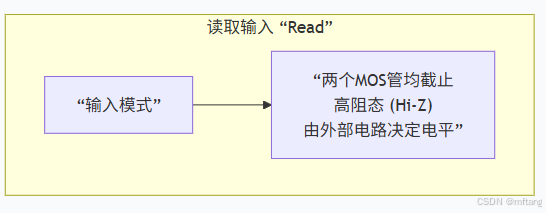

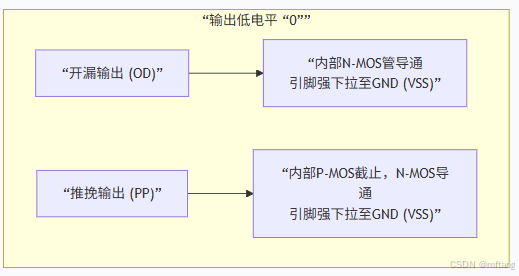

下图直观展示了开漏输出的三种典型状态，并与推挽输出进行对比，其核心区别在于内部P-MOS管的缺失：
2.2 与推挽输出的关键区别总结
| 特性 | 开漏输出 (OD) | 推挽输出 (PP) |
|---|---|---|
| 内部结构 | 只有N-MOS管（接GND） | 有P-MOS （接VDD）和N-MOS（接GND） |
| 输出高电平 | 断开/高阻态 ，必须靠外部上拉电阻拉高 | 芯片内部主动强上拉至VDD |
| 驱动能力 | 弱（高电平由上拉电阻提供电流） | 强（高、低电平均由芯片主动驱动） |
| 关键特性 | 支持 "线与" ，可进行电平转换 | 不支持"线与"，电平固定为VDD/VSS |
| 典型应用 | I2C/SMBus等总线、电平转换、模拟双向口 | 驱动LED、高速通信（SPI, USART） |
2.3 核心应用场景
开漏输出的几大独特优势决定了其不可替代的适用场景：
1） 实现"线与"功能（最重要）
原理 ：多个开漏引脚直接相连，并通过一个公共上拉电阻接VCC。任何 一个引脚输出低电平，总线即为低；只有所有引脚都输出高阻态，总线才被上拉为高。
应用 ：这是 I2C、SMBus、1-Wire 等多主机总线的基础。它实现了无冲突的仲裁机制 （谁先拉低谁赢）和简单的与逻辑。
2）进行电平转换
原理：上拉电阻可以接到一个与MCU VDD不同的电压（如5V）。当引脚输出高阻态时，总线电平被上拉到5V；输出低时，则拉低到0V。这样，一个3.3V的MCU就可以安全地与5V器件通信。
应用：连接不同工作电压的逻辑芯片或传感器，是最简单的电平转换方案之一。
3） 模拟准双向口
- 如前一个问题所述，通过软件在开漏输出（加上拉）和输入模式间切换，可以模拟传统8051的准双向口，实现分时的输入输出。
4） 驱动高于VDD的负载
- 将上拉电阻接到更高的电压（如12V），可以驱动继电器、更高电压的LED等。此时需确保引脚耐压值足够。
2.4 配置与使用要点
硬件配置（以STM32CubeMX为例）：
将引脚模式设为
GPIO_Output。关键 ：将 "GPIO output type" 设置为
Open Drain。如果芯片内部有上拉电阻且符合要求，可将 "GPIO Pull-up/Pull-down" 设为
Pull-up。对于I2C等总线，更推荐使用精度更高的外部上拉电阻（如4.7kΩ）。
代码操作示例：
cpp
// 初始化已在CubeMX完成，模式为开漏上拉
// 1. 输出低电平（主动拉低）
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET);
// 2. 输出"高电平"（实际是释放为高阻态，靠上拉电阻拉高）
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_SET); // 此时引脚为高阻态
// 3. 在需要时读取引脚状态（在输出高阻态时）
// 注意：严格来说，在开漏模式下，HAL_GPIO_ReadPin读取的是引脚即时电平。
// 若要可靠读取外部输入，更规范的做法是先将引脚模式切换为输入上拉。
GPIO_PinState state = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0);注意事项：
必须接上拉电阻 ：这是开漏模式正常工作的绝对前提，否则无法产生高电平。
速度限制：上升沿速度取决于上拉电阻值和总线电容（RC时间常数），电阻越小速度越快，但功耗越大。高速应用（如400kHz I2C）需要计算并选择合适的上拉电阻。
功耗考虑：在持续输出低电平时，电流会通过上拉电阻到地，产生持续功耗。
3 STM32 IO框图

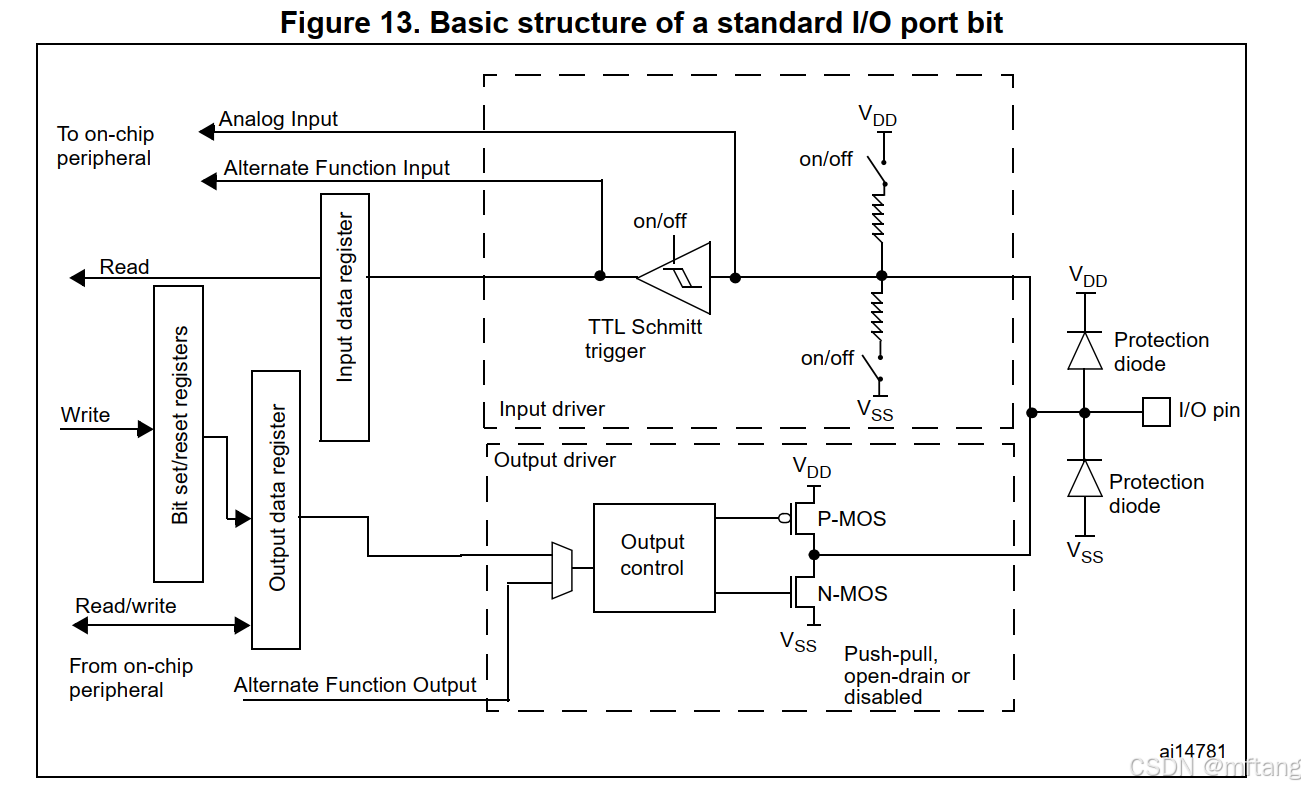

1） 标准IO接口

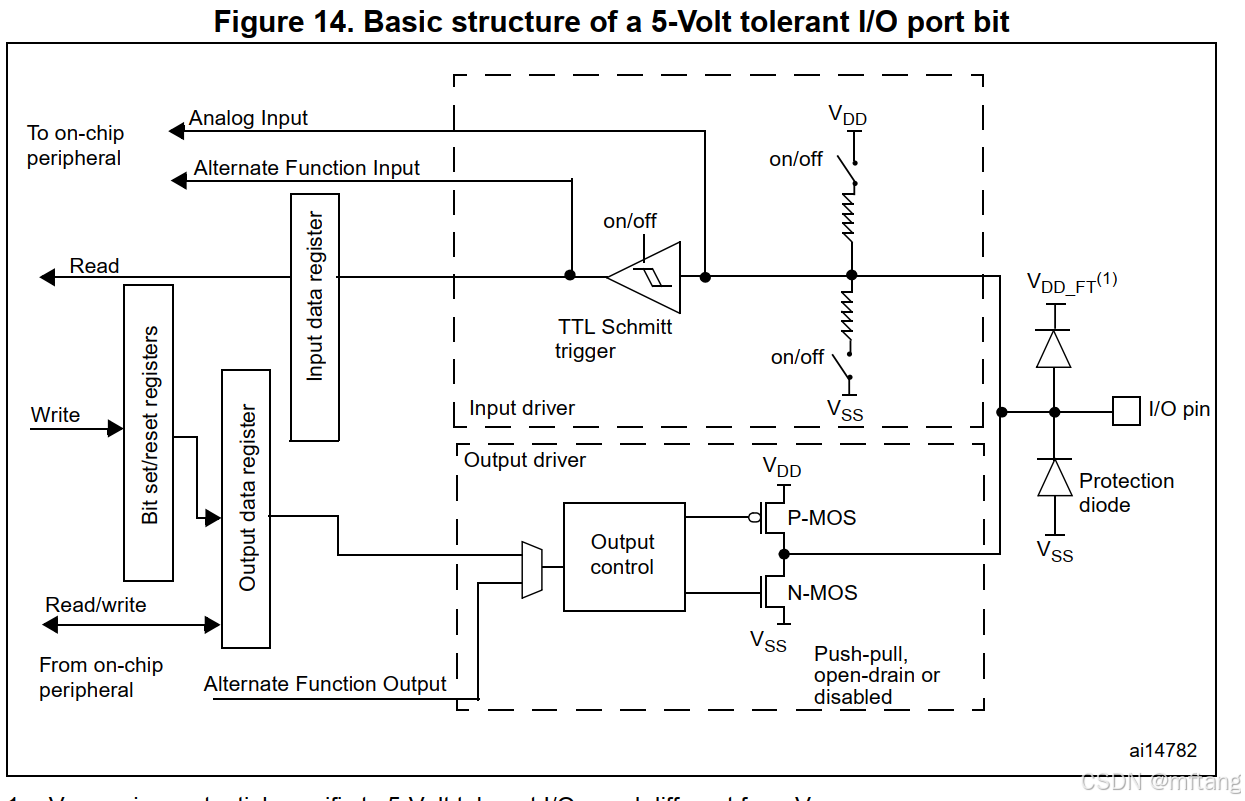

2） 支持5V IO接口

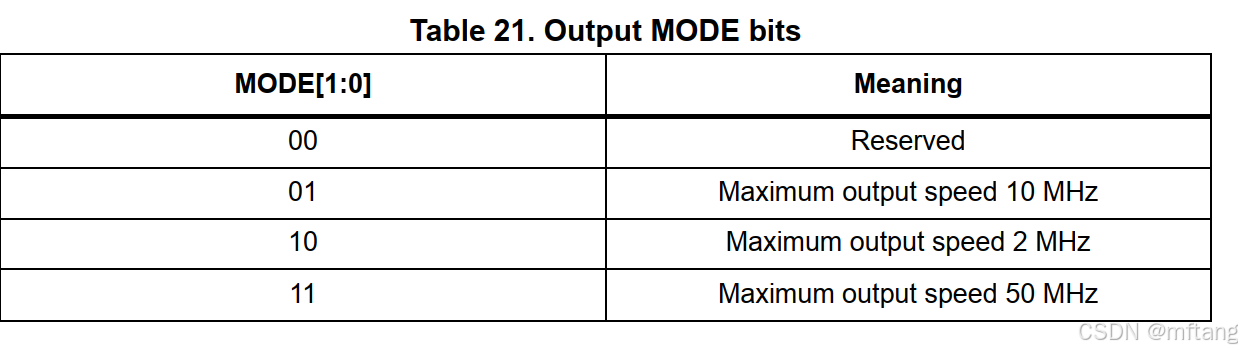

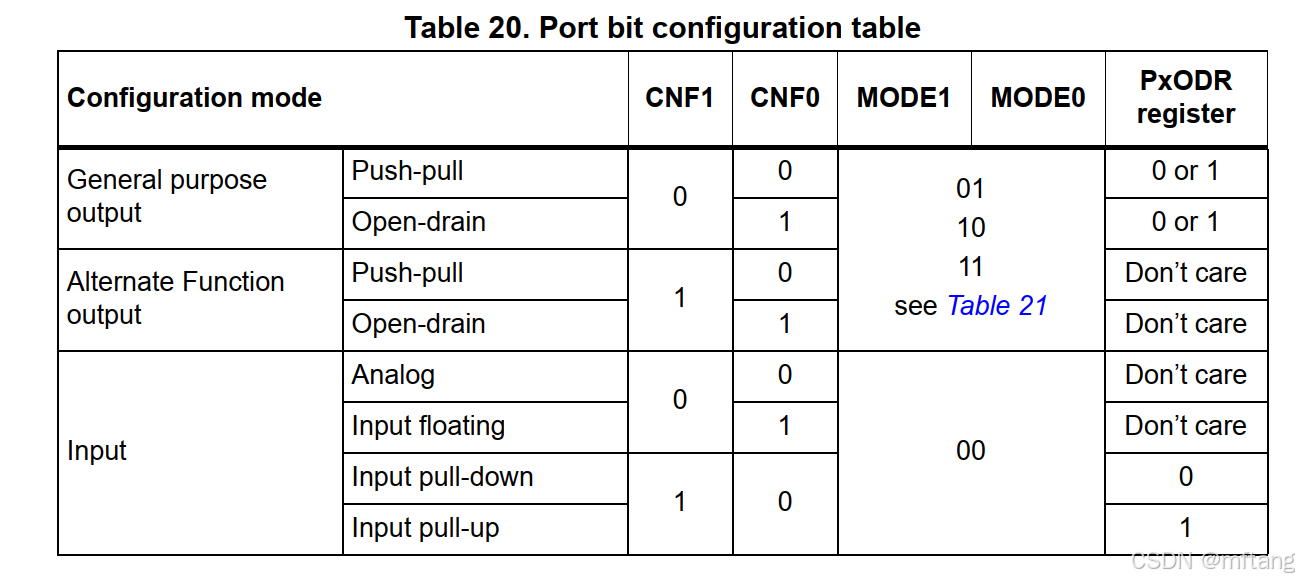

3） 配置IO工作模式

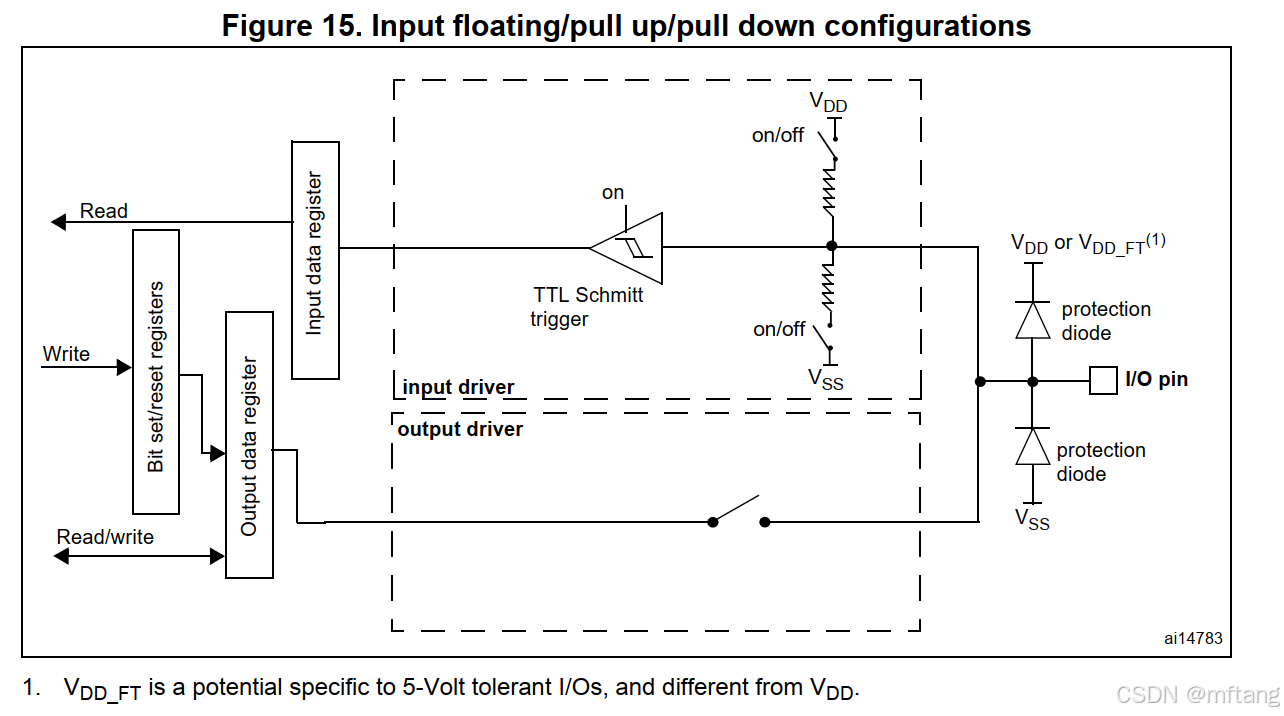

4） 输入端口

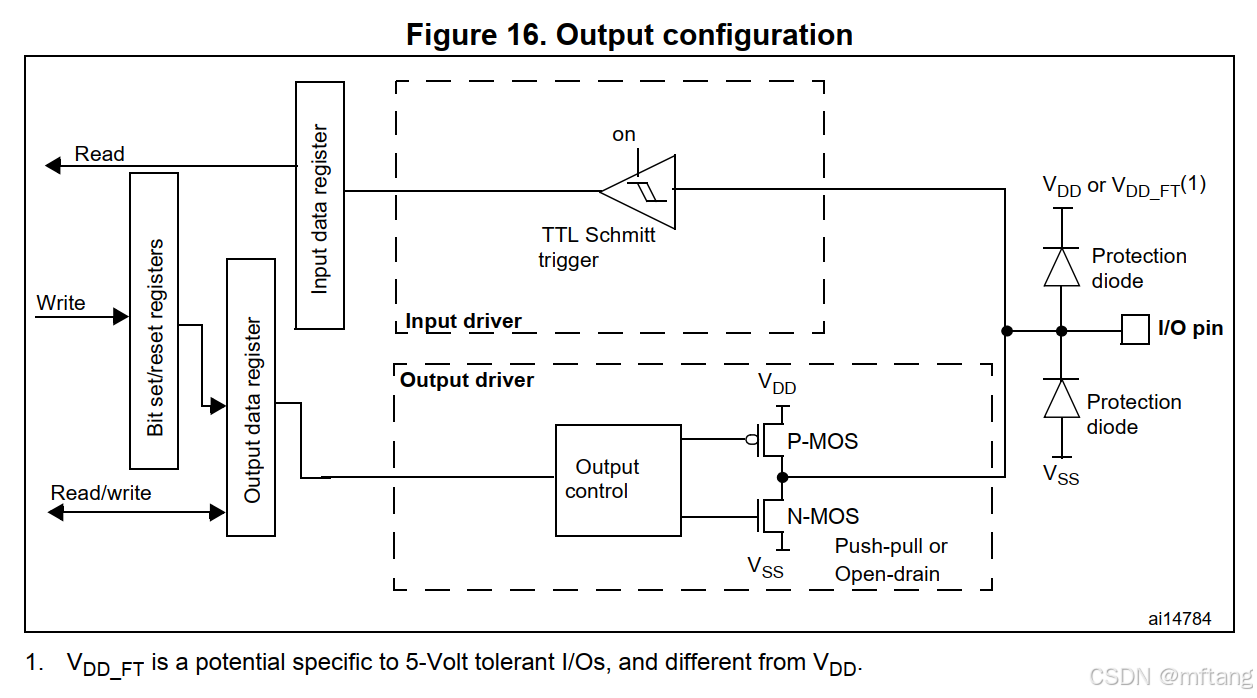

5） 输出配置
