基于 OpenCV 的模板匹配技术实例

文章目录

- 一、模板匹配概述
- 二、核心函数解析
- - [1. matchTemplate函数](#1. matchTemplate函数)
  - [2. 匹配方法详解](#2. 匹配方法详解)
- 三、完整代码实现与分析
- 四、关键步骤解析
- - [1. 图像读取与显示](#1. 图像读取与显示)
  - [2. 模板尺寸获取](#2. 模板尺寸获取)
  - [3. 匹配结果分析](#3. 匹配结果分析)
  - [4. 结果可视化](#4. 结果可视化)

一、模板匹配概述

模板匹配是一种在图像中寻找与给定模板图像相似区域的技术。OpenCV 提供了cv2.matchTemplate()函数来实现这一功能，它通过滑动模板图像到待搜索图像上，计算每个位置的相似度，从而找到最佳匹配位置。

二、核心函数解析

1. matchTemplate函数

python 复制代码

cv2.matchTemplate(image, temp1, method, result=None, mask=None)

参数说明：

image：待搜索图像（大图）
temp1：模板图像（小图）
method：匹配方法，决定了如何计算相似度
result：可选参数，存储匹配结果的矩阵
mask：可选参数，指定模板的掩码区域

2. 匹配方法详解

OpenCV提供了六种匹配方法，每种方法都有其特点和适用场景：

python 复制代码

# TM_SQUIFF 平方差匹配法，该方法采用平方差来进行匹配；匹配越好，值越小；匹配越差，值越大。
# TM_CCORR 相关匹配法，该方法采用乘法操作；数值越大表明匹配程度越好。
# TM_CCOEFF 相关系数匹配法，数值越大表明匹配程度越好。
# TM_SQUIFF_NORMED 归一化平方差匹配法，匹配越好，值越小；匹配越差，值越大。
# TM_CCORR_NORMED 归一化相关匹配法，数值越大表明匹配程度越好。
# TM_CCOEFF_NORMED 归一化相关系数匹配法，数值越大表明匹配程度越好。

方法分类：

平方差匹配法（TM_SQDIFF）：
- 基于像素值差的平方和
- 完全匹配时值为0
- 值越小匹配越好
相关匹配法（TM_CCORR）：
- 基于模板和图像间的乘法操作
- 数值越大表示匹配越好
- 对亮度变化敏感
相关系数匹配法（TM_CCOEFF）：
- 基于模板和图像间的相关系数
- 考虑均值和标准差
- 对亮度变化不敏感
归一化版本（_NORMED后缀）：
- 将结果归一化到 $0,1$ 或 $-1,1$ 范围
- 对图像尺寸和亮度变化更鲁棒
- 推荐在实际应用中使用

三、完整代码实现与分析

python 复制代码

import cv2

# 1. 读取图像
kele = cv2.imread('kele.png')
template = cv2.imread('template.png')

# 显示原始图像
cv2.imshow('kele', kele)
cv2.imshow('template', template)
cv2.waitKey(0)

# 2. 获取模板尺寸
h, w = template.shape[:2]

# 3. 执行模板匹配
# 使用归一化相关系数匹配法
# 返回一个矩阵，每个元素表示该位置与模板的匹配程度
res = cv2.matchTemplate(kele, template, cv2.TM_CCOEFF_NORMED)

# 4. 分析匹配结果
# minMaxLoc获取矩阵中的极值信息
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)

# 对于TM_CCOEFF_NORMED方法，最大值位置是最佳匹配
top_left = max_loc
bottom_right = (top_left[0] + w, top_left[1] + h)

# 5. 绘制匹配区域
kele_template = cv2.rectangle(kele, top_left, bottom_right, (0, 255, 0), 2)

# 显示结果

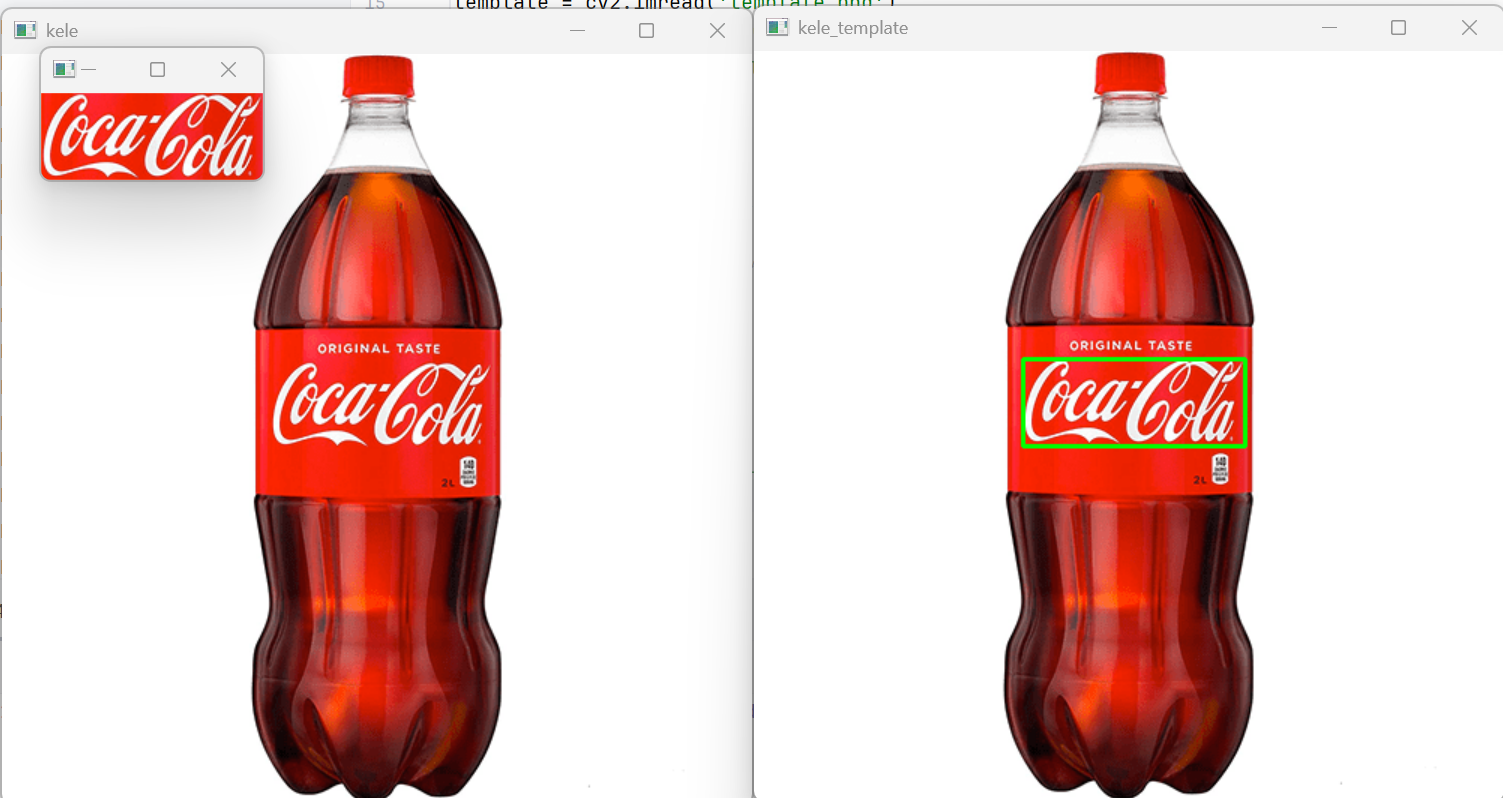

cv2.imshow('kele_template', kele_template)
cv2.waitKey(0)

四、关键步骤解析

1. 图像读取与显示

cv2.imread()读取图像文件
cv2.imshow()显示图像窗口
cv2.waitKey(0)等待按键继续执行

2. 模板尺寸获取

template.shape[:2]获取模板的高度和宽度
用于后续计算匹配区域的范围

3. 匹配结果分析

cv2.minMaxLoc()是核心函数，返回：
- min_val：最小匹配值
- max_val：最大匹配值
- min_loc：最小值位置坐标
- max_loc：最大值位置坐标

注意：不同匹配方法的最优值位置不同：

对于平方差方法（TM_SQDIFF），最小值位置是最佳匹配
对于相关系数方法（TM_CCOEFF），最大值位置是最佳匹配

4. 结果可视化

cv2.rectangle()在图像上绘制矩形框
参数说明：
- 第一个参数：目标图像
- 第二个参数：矩形左上角坐标
- 第三个参数：矩形右下角坐标
- 第四个参数：颜色(B,G,R格式)
- 第五个参数：线宽
