Opencv计算机视觉--图像边缘检测

1.sobel算子

cv2.Sobel(src, ddepth, dx, dy[, ksize[, scale[, delta[, borderType]]]])

1）原理

通过卷积核对图像进行卷积运算，检测图像中的边缘
x方向检测垂直边缘，y方向检测水平边缘
最终结果合并了两个方向的边缘信息

2）参数:

src: 输入图像

ddepth: 输出图像的深度（可以理解为数据类型）,-1表示与原图像相同的深度

dx,dy: 当组合为dx=1,dy=0时求x方向的一阶导数，当组合为dx=0,dy=1时求y方向的一阶导数（如果同时为1，通常效果不佳）

ksize: (可选参数) Sobel算子的大小，必须是1,3,5或者7,默认为3。

3）具体实例

python 复制代码

import cv2
import numpy as np


yuan1 = cv2.imread('baiqiu.png')
yuan=cv2.resize(yuan1,dsize=None,fx=0.7,fy=0.7)
cv2.imshow('yuan', yuan)
cv2.waitKey(0)

# x方向上的边缘
yuan_x = cv2.Sobel(yuan, -1, dx=1, dy=0)#这里的-1指的是uint8
cv2.imshow('yuan_x', yuan_x)
cv2.waitKey(0)

# x方向上的边缘,包括负数信息（右端），但显示不出来，因为范围是(0~255)
yuan_x_64 = cv2.Sobel(yuan, cv2.CV_64F, dx=1, dy=0)  # 默认uint8改为float64, 可保存负数
cv2.imshow('yuan_x_64', yuan_x_64)
cv2.waitKey(0)

# x方向上的边缘,包括负数信息,进行取绝对值的操作，右端的负值信息就可以显示出来了
yuan_x_full = cv2.convertScaleAbs(yuan_x_64)  # 转换为绝对值, 负数转换为正数
cv2.imshow('yuan_x_full', yuan_x_full)
cv2.waitKey(0)

# y方向上的边缘
yuan_y = cv2.Sobel(yuan, -1, dx=0, dy=1)
cv2.imshow('yuan_y', yuan_y)
cv2.waitKey(0)

# y方向上的边缘,包括负数信息（下端），但显示不出来，因为范围是(0~255)
yuan_y_64 = cv2.Sobel(yuan, cv2.CV_64F, dx=0, dy=1)  # 默认int8改为float64, 可保存负数
yuan_y_full = cv2.convertScaleAbs(yuan_y_64)  # 转换为绝对值, 负数转换为正数
cv2.imshow('yuan_y_full', yuan_y_full)
cv2.waitKey(0)

# 如果同时使用x, y方向的结果如何呢？（不建议使用！！）
# yuan_xy = cv2.Sobel(yuan, -1, dx=1, dy=1)
# cv2.imshow('yuan_xy', yuan_xy)
# cv2.waitKey(0)

# 使用图像加权运算组合x和y方向的2个边缘。
yuan_xy_full = cv2.addWeighted(yuan_x_full, 1, yuan_y_full, 1, 0)
cv2.imshow('yuan_xy_full', yuan_xy_full)
cv2.waitKey(0)
#
cv2.destroyAllWindows()

4）小例子

python 复制代码

import cv2
import numpy as np

# 读取图像观看效果
'''sobel算子'''

# 读取灰度图像
zl1 = cv2.imread('xiaomao.jpg', 0)  # 参数0表示以灰度模式读取图像

# 将图像尺寸缩小为原来的一半
zl = cv2.resize(zl1, dsize=None, fx=0.5, fy=0.5)  # fx和fy分别表示宽度和高度的缩放比例

# 显示原始图像
cv2.imshow('zl', zl)  # 创建一个名为'zl'的窗口显示图像
cv2.waitKey(0)  # 等待任意按键按下，0表示无限等待

# 计算x方向的Sobel导数（使用64位浮点数存储结果）
zl_x_64 = cv2.Sobel(zl, cv2.CV_64F, dx=1, dy=0)
# cv2.CV_64F: 输出图像深度为64位浮点数（可保存负值）
# dx=1, dy=0: 计算x方向的一阶导数

# 将64位浮点数转换为8位无符号整数（取绝对值）
zl_x_full = cv2.convertScaleAbs(zl_x_64)
# convertScaleAbs: 先计算绝对值，然后转换为8位无符号整数

# 计算y方向的Sobel导数
zl_y_64 = cv2.Sobel(zl, cv2.CV_64F, dx=0, dy=1)  # dx=0, dy=1: 计算y方向的一阶导数

# 将y方向的梯度结果转换为8位无符号整数
zl_y_full = cv2.convertScaleAbs(zl_y_64)

# 将x和y方向的梯度结果加权合并
zl_xy_sobel_full = cv2.addWeighted(zl_x_full, 1, zl_y_full, 1, 0)
# 参数说明：图像1, 权重1, 图像2, 权重2, 亮度调整值
# 这里使用等权重(1:1)合并x和y方向的梯度幅值

# 显示Sobel边缘检测结果
cv2.imshow('sobel', zl_xy_sobel_full)  # 创建一个名为'sobel'的窗口显示边缘检测结果
cv2.waitKey(0)  # 等待任意按键按下

# 关闭所有OpenCV窗口（原代码中缺少，建议添加）
cv2.destroyAllWindows()

读取并预处理图像（转为灰度图并缩小尺寸）
分别计算x方向和y方向的图像梯度
将两个方向的梯度幅值合并得到完整的边缘检测结果
显示原始图像和边缘检测结果

2.Scharr算子

cv.Scharr(src, ddepth, dx, dy[, dst[, scale[, delta[, borderType]]]])

1）核心思想

Sobel算子的核心思想是：图像中边缘处的像素值会发生剧烈变化，这种变化可以通过计算像素点的梯度（导数）来检测。

2）特点

复制代码

是Sobel算子的改进版本，使用不同的卷积核系数
对于3x3卷积核，Scharr比Sobel具有更好的旋转对称性
只支持3x3大小的卷积核
对边缘的响应更强，但可能对噪声更敏感

3）参数

src:输入图像

ddepth:输出图片的数据深度，由输入图像的深度进行选择

dx:x轴方向导数的阶数

dy:y轴方向导数的阶数

4）例子

python 复制代码

import cv2
# 使用cv2.IMREAD_GRAYSCALE参数以灰度模式读取图像，等同于参数0
zl1 = cv2.imread('xiaomao.jpg', cv2.IMREAD_GRAYSCALE)  # cv2.IMREAD_GRAYSCALE = 0，表示读取为灰度图像

# 调整图像大小，dsize=None表示不直接指定输出尺寸，fx=0.5, fy=0.5表示宽度和高度都缩小到原来的一半
zl = cv2.resize(zl1, dsize=None, fx=0.5, fy=0.5)
# 将原图尺寸缩小一半，可以加快处理速度并减少内存使用

# 显示缩小后的原始灰度图像
cv2.imshow('zl', zl)  # 在名为'zl'的窗口中显示图像
cv2.waitKey(0)  # 等待键盘按键，参数0表示无限期等待，按任意键继续执行

# 使用Scharr算子计算x方向（水平方向）的梯度
# cv2.CV_64F表示输出图像深度为64位浮点数，可以保存负梯度值
# dx=1, dy=0表示计算x方向的一阶导数
zl_x_64 = cv2.Scharr(zl, cv2.CV_64F, dx=1, dy=0)
# Scharr算子是Sobel算子的优化版本，对边缘的响应更好，但只支持3x3核大小

# 将64位浮点数梯度图像转换为8位无符号整数图像
# convertScaleAbs函数会：1)计算绝对值 2)缩放（这里默认缩放因子为1）3)转换为uint8类型
zl_x_full = cv2.convertScaleAbs(zl_x_64)
# 这个转换是必要的，因为原始的64F图像包含负值，而显示需要0-255的正整数

# 使用Scharr算子计算y方向（垂直方向）的梯度
# dx=0, dy=1表示计算y方向的一阶导数
zl_y_64 = cv2.Scharr(zl, cv2.CV_64F, dx=0, dy=1)

# 将y方向梯度图像转换为8位无符号整数图像
zl_y_full = cv2.convertScaleAbs(zl_y_64)

# 将x方向和y方向的梯度图像合并，得到完整的边缘检测结果
# addWeighted函数执行加权融合：dst = src1*alpha + src2*beta + gamma
# 这里alpha=1, beta=1, gamma=0，表示直接相加
zl_xy_scharr_full = cv2.addWeighted(zl_x_full, 1, zl_y_full, 1, 0)
# 这种组合方式近似计算了梯度幅值：|G| ≈ |Gx| + |Gy|

# 显示Scharr边缘检测结果

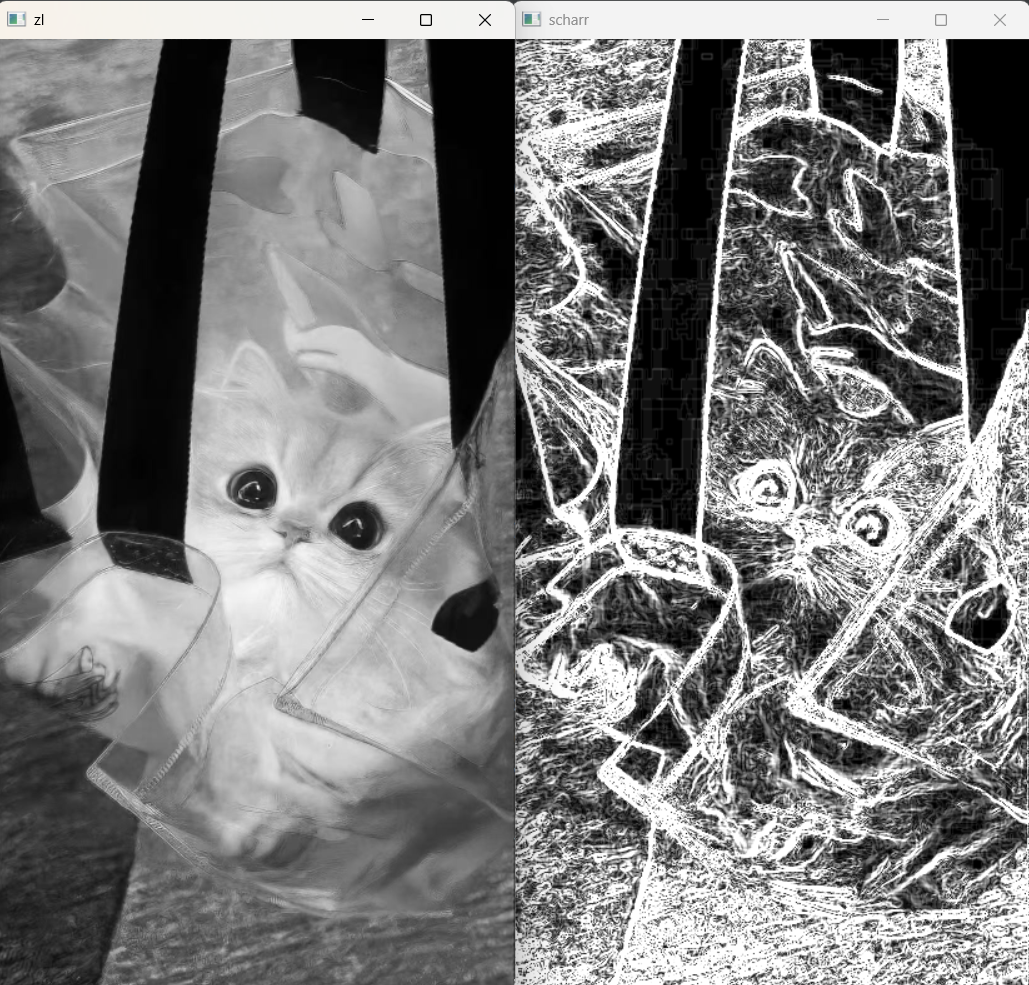

cv2.imshow('scharr', zl_xy_scharr_full)  # 在名为'scharr'的窗口中显示边缘检测结果
cv2.waitKey(0)  # 等待键盘按键，按任意键继续

# 关闭所有OpenCV创建的窗口
cv2.destroyAllWindows()
# 释放窗口资源，这是良好的编程习惯，避免内存泄漏

复制代码

1. 读取并预处理图像（转为灰度图并缩小尺寸）
2. 使用Scharr算子分别计算x和y方向的图像梯度
3. 将梯度值转换为可显示的8位图像
4. 合并两个方向的梯度得到完整的边缘检测结果
5. 显示原始图像和边缘检测结果

3.Laplacian

复制代码

cv2.Laplacian(src, ddepth[, dst[, ksize[, scale[, delta[, borderType]]]]])

1）基本概念

Laplacian算子是一种二阶微分算子 ，用于检测图像中的边缘和角点 。与Sobel和Scharr（一阶导数）不同，它直接计算图像的二阶导数。

2）特点

复制代码

二阶微分算子，直接检测像素值的二阶变化
各向同性：对各个方向的边缘响应一致
边缘处会产生正负对，零交叉点对应边缘位置
对噪声非常敏感（本代码中没有先进行滤波处理）
ksize参数影响检测的灵敏度，越大检测到的边缘越平滑

3）参数

复制代码

src:输入图像，可以是灰度图像，也可以是多通道的彩色图像
ddepth:输出图片的数据深度:
ksize:计算二阶导数滤波器的孔径大小，必须为正奇数，可选项
scale:缩放比例因子，可选项，默认值为1
delta:输出图像的偏移量，可选项，默认值为0

4）例子

python 复制代码

import cv2

# 以灰度模式读取图像，参数0等同于cv2.IMREAD_GRAYSCALE
# 灰度图像只有一个通道，处理速度更快，适合边缘检测任务
xiaomao1 = cv2.imread('xiaomao.jpg', 0)

# 调整图像大小，将图像缩小为原来的一半
# dsize=None：不直接指定输出尺寸
# fx=0.5：宽度缩放因子为0.5（缩小一半）
# fy=0.5：高度缩放因子为0.5（缩小一半）
# 缩小图像可以加快处理速度并减少内存占用
xiaomao = cv2.resize(xiaomao1, dsize=None, fx=0.5, fy=0.5)

# 显示缩小后的原始灰度图像
# 'xiaomao'是窗口名称，xiaomao是要显示的图像
cv2.imshow('xiaomao', xiaomao)

# 等待按键，参数0表示无限期等待，直到用户按下任意键
# 按任意键后程序继续执行
cv2.waitKey(0)

# 使用Laplacian算子进行边缘检测
# 参数说明：
# 1. xiaomao: 输入图像（灰度图）
# 2. cv2.CV_64F: 输出图像深度为64位浮点数
#    - 为什么要用64F：Laplacian计算结果可能包含负值（二阶导数有正负）
#    - 使用64位浮点数可以保留这些负值信息
# 3. ksize=3: 指定Laplacian核的大小
#    - ksize必须是正奇数（1,3,5,7等）
#    - ksize=1：使用最简单的4邻域Laplacian核 [[0,1,0],[1,-4,1],[0,1,0]]
#    - ksize=3：使用扩展的Laplacian核，可能包含对角线方向
#    - ksize=3时，OpenCV使用类似 [[1,1,1],[1,-8,1],[1,1,1]] 的8邻域核
xiaomao_lap = cv2.Laplacian(xiaomao, cv2.CV_64F, ksize=3)

# 将64位浮点数的Laplacian结果转换为8位无符号整数图像
# convertScaleAbs函数执行以下操作：
# 1. 计算绝对值（因为Laplacian结果有正负，取绝对值后负值变为正值）
# 2. 线性缩放（默认缩放因子为1，偏移为0）
# 3. 转换为8位无符号整数类型（uint8，范围0-255）
# 这是为了将结果图像转换为适合显示和保存的格式
xiaomao_lap_full = cv2.convertScaleAbs(xiaomao_lap)

# 显示Laplacian边缘检测结果
# 'lap'是窗口名称，xiaomao_lap_full是要显示的边缘检测图像

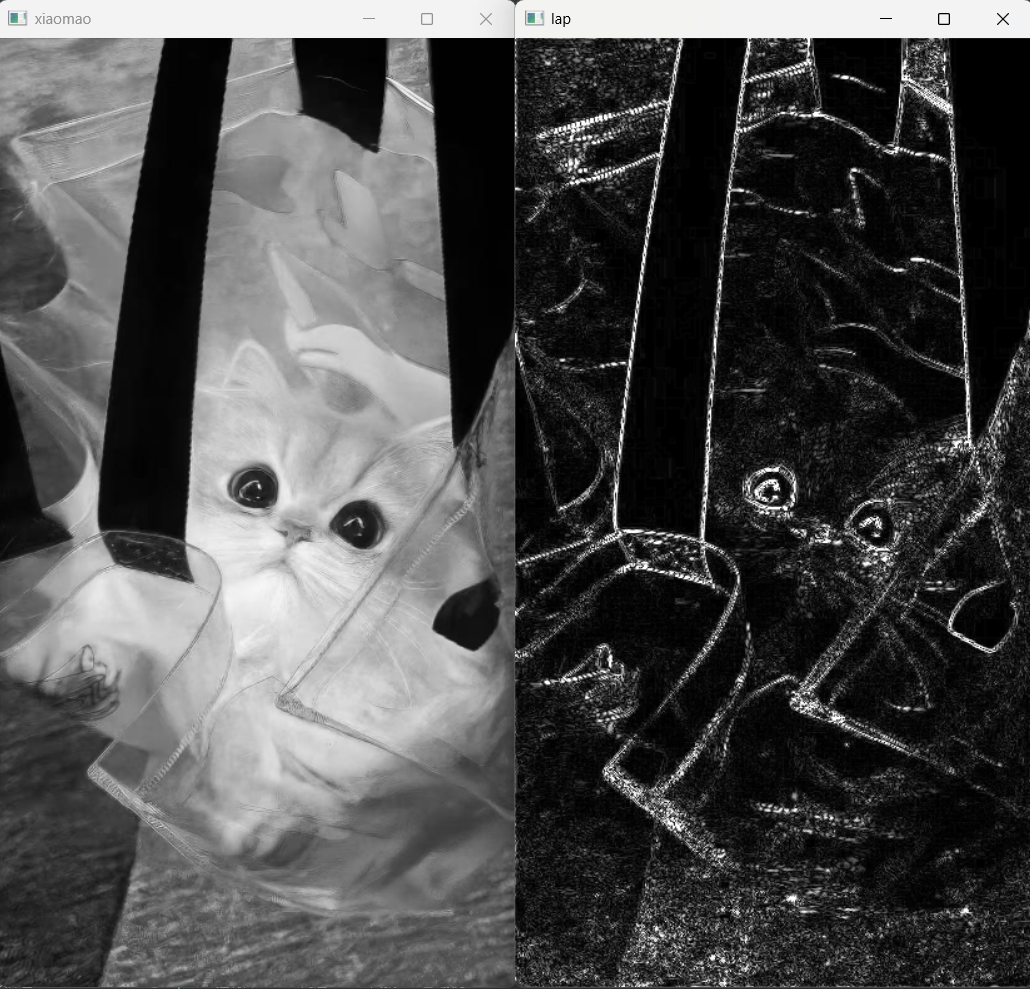

cv2.imshow('lap', xiaomao_lap_full)

# 等待按键，用户查看边缘检测结果后按任意键继续
cv2.waitKey(0)

# 注意：原代码缺少销毁窗口的语句，建议添加以下代码
cv2.destroyAllWindows()

复制代码

1. 读取并预处理图像：转为灰度图并缩小尺寸，提高处理效率
2. 应用Laplacian算子：计算图像的二阶导数，检测边缘
3. 结果转换：将包含正负值的浮点结果转换为0-255的整数图像
4. 显示结果：显示原始图像和边缘检测结果

4.canny边缘检测

复制代码

cv.Canny( image, threshold1, threshold2[, apertureSize[, L2gradient]])

1）原理

高斯滤波去噪 - 先用高斯模糊平滑图像，减少噪声干扰
计算梯度 - 用Sobel算子计算每个像素的梯度幅值和方向
非极大值抑制 - 只保留梯度方向上的局部最大值，细化边缘
双阈值检测 - 用高低两个阈值筛选边缘：强边缘保留，弱边缘判断是否连接强边缘，其余剔除

2）参数

复制代码

image为输入图像。
threshold1表示处理过程中的第一个阈值。fL
threshold2表示处理过程中的第二个阈值。fH

3）例子

python 复制代码

import cv2
# 以灰度模式读取图像，参数0表示转为灰度图像（单通道）
xioamao1 = cv2.imread('xiaomao.jpg', 0)

# 将图像尺寸缩小为原来的一半
# dsize=None: 不直接指定输出尺寸
# fx=0.5: 宽度缩放因子为0.5（缩小一半）
# fy=0.5: 高度缩放因子为0.5（缩小一半）
xioamao = cv2.resize(xioamao1, dsize=None, fx=0.5, fy=0.5)

# 显示原始图像，窗口名为'zl'
cv2.imshow('zl', xioamao)

# 等待按键，0表示无限等待，按任意键继续
cv2.waitKey(0)

# 使用Canny算法进行边缘检测
# 参数说明：
# 1. xioamao: 输入图像
# 2. 100: 低阈值，用于弱边缘判断
# 3. 150: 高阈值，用于强边缘判断
# Canny会自动完成：高斯滤波、计算梯度、非极大值抑制、双阈值检测四步
xioamao_canny = cv2.Canny(xioamao, 100, 150)

# 显示Canny边缘检测结果，窗口名为'canny'

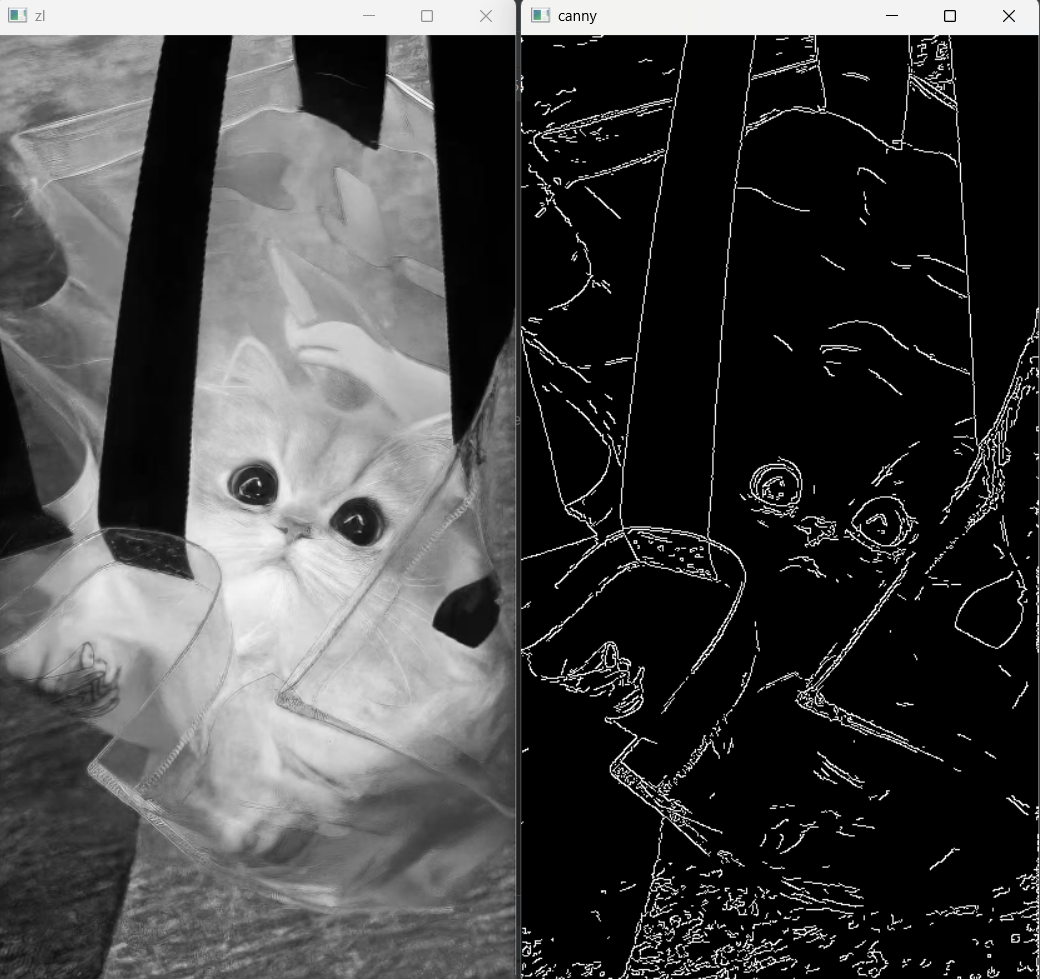

cv2.imshow('canny', xioamao_canny)

# 等待按键，按任意键继续
cv2.waitKey(0)

# 关闭所有OpenCV创建的窗口
cv2.destroyAllWindows()
