GPIO配置与中断控制全解析

GPIO 配置模式

输出模式

  • 开漏输出:输出端为开漏结构,需外接上拉电阻实现高电平输出,适合总线通信(如I²C)。
  • 推挽输出:直接输出高/低电平,驱动能力强,常用于普通数字信号输出。
  • 复用开漏/推挽:引脚复用为外设功能(如串口、定时器)时的开漏或推挽模式。

输入模式

  • 上拉/下拉输入:内部电阻将引脚默认拉至高/低电平,避免悬空干扰。
  • 浮空输入:引脚悬空,需外部电路确保稳定电平,抗干扰能力弱。
  • 模拟输入:引脚连接ADC,读取模拟信号(如传感器电压)。

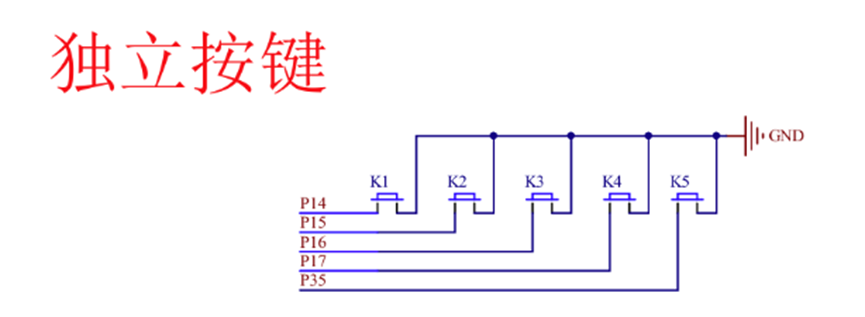

独立按键检测

硬件连接

按键一端接地,另一端接GPIO引脚,并配置为上拉输入模式(默认高电平)。

软件逻辑

检测引脚电平变化:

c 复制代码
if (GPIO_ReadPin(KEY_PIN) == LOW) {
    delay_ms(10);  // 消抖
    if (GPIO_ReadPin(KEY_PIN) == LOW) {
        // 按键按下处理
    }
}

中断处理流程

触发条件

  • 外部中断:引脚电平跳变(下降沿/低电平)。
  • 定时器中断:计数器溢出触发。

配置步骤

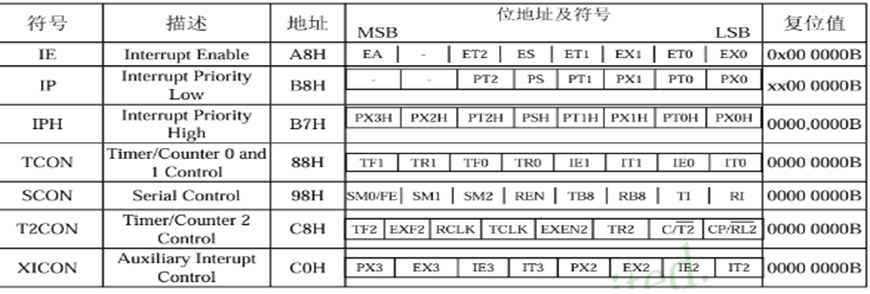

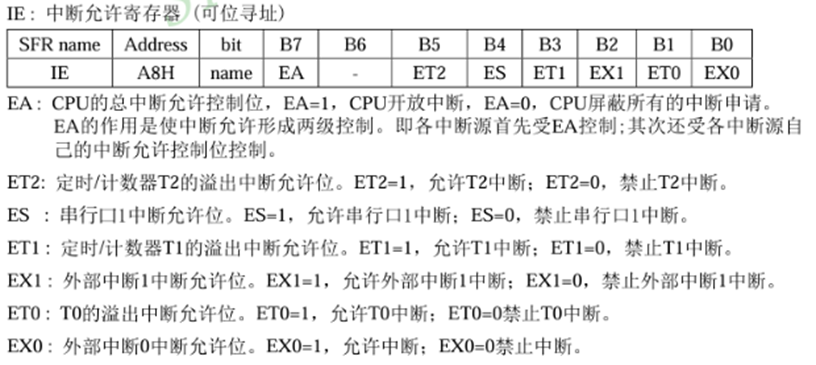

  1. 使能中断 :设置IE寄存器(如EA=1开启总中断,EX0=1允许外部中断0)。
  2. 选择触发方式 :TCON寄存器设置(如IT0=1为下降沿触发)。
  3. 编写中断服务函数:
c 复制代码
void EXTI0_IRQHandler() {
    // 清除中断标志
    // 执行处理逻辑
}

定时器应用

初始化步骤

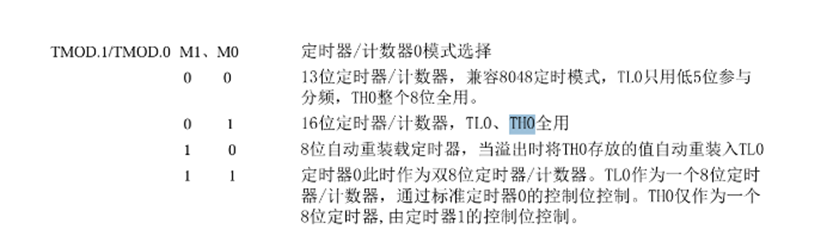

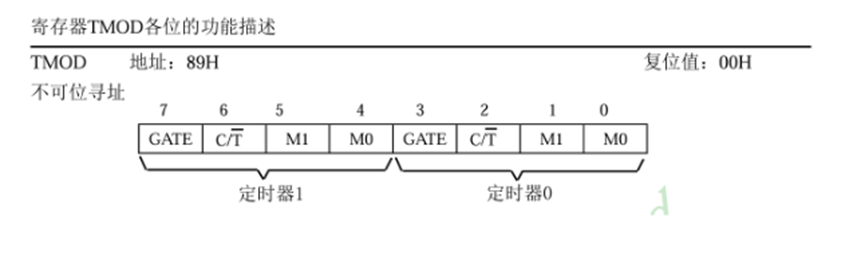

  1. 设置模式 :TMOD寄存器配置(如M1=0, M0=1为16位定时器模式)。
  2. 赋初值 :计算定时时长,写入TH0/TL0(如50ms定时需初值TH0=0x3C, TL0=0xB0)。
  3. 启动定时器 :TCON寄存器置TR0=1。

中断服务例程

c 复制代码
void Timer0_IRQHandler() {
    TH0 = 0x3C;  // 重装初值
    TL0 = 0xB0;
    // 定时任务处理
}

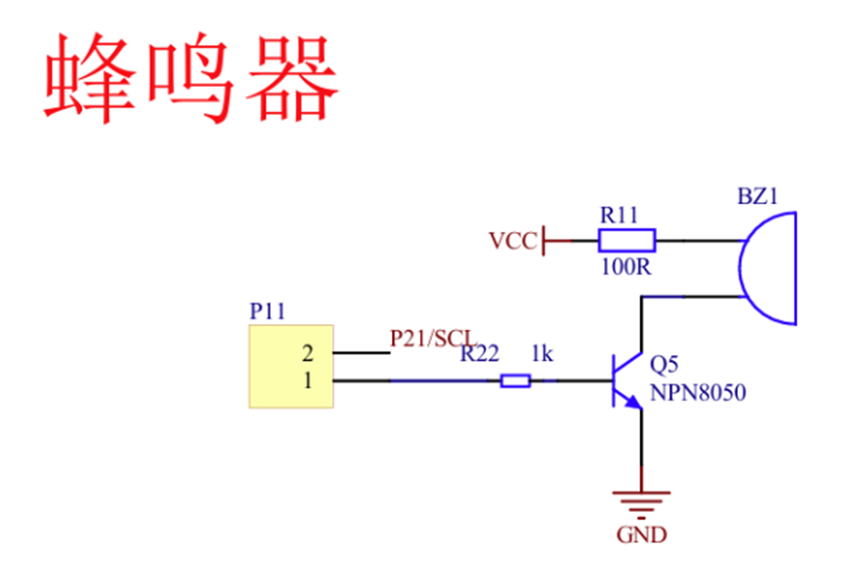

PWM 控制蜂鸣器

参数计算

  • 周期:由定时器溢出频率决定(如1kHz方波需定时器1ms中断一次)。
  • 占空比调节:通过改变高电平时间控制音量。

无源蜂鸣器驱动

c 复制代码
while (1) {
    GPIO_WritePin(BUZZER_PIN, HIGH);
    delay_us(500);  // 50%占空比
    GPIO_WritePin(BUZZER_PIN, LOW);
    delay_us(500);
}

注意事项

  • 有源蜂鸣器仅需电平控制,无需PWM。
  • 无源蜂鸣器频率决定音调,占空比影响音量。
