前言

对于zabbix安装步清除的小伙伴可以看这篇文章https://blog.csdn.net/m0_63756214/article/details/156421867?spm=1001.2014.3001.5501

闲话少叙，直接上干货

一、监控Nginx指标

Zabbix监控Nginx，核心盯4类简单指标：
服务死活：进程是否运行；连接情况：活跃连接数、读写/等待连接数；请求状态：每秒请求数（RPS）；资源占用：Nginx的CPU、内存使用率

1.1 监控nginx服务

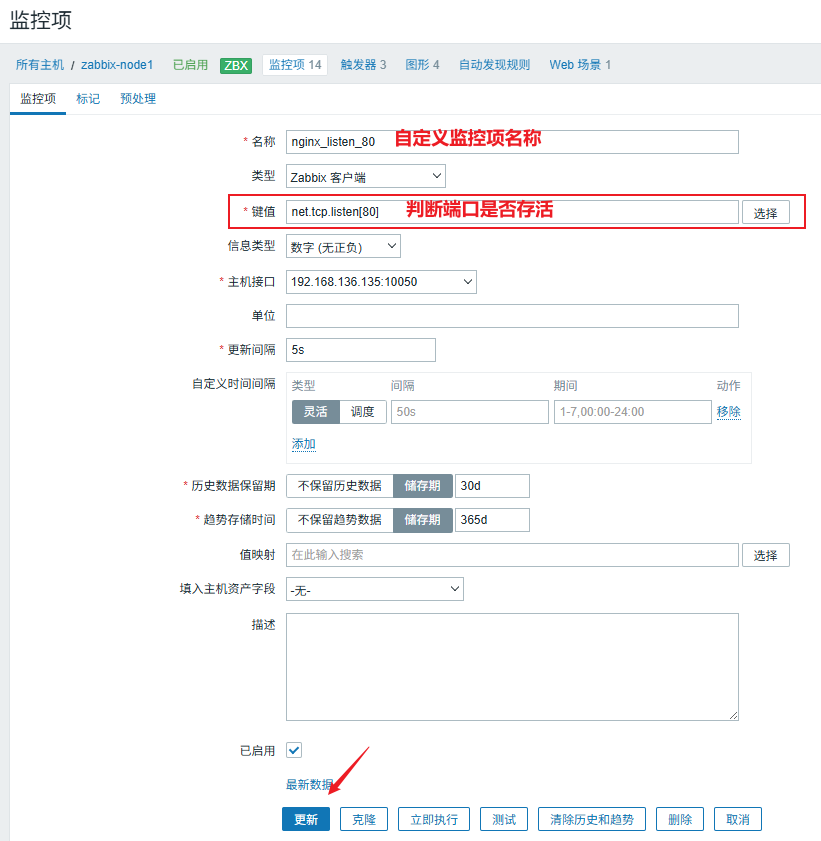

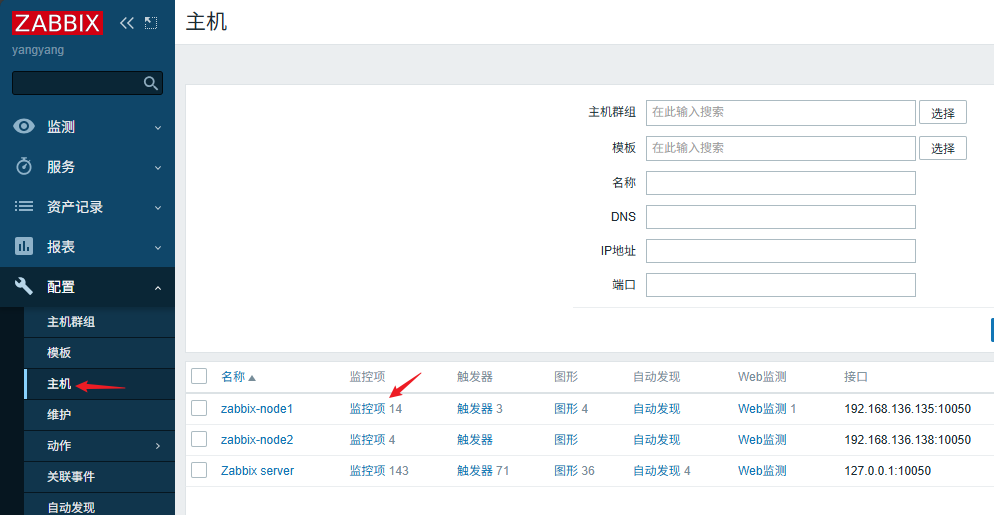

直接去zabbix界面上，选择被监控主机，然后创建新的监控项

查看监控数据

1.2 监控nginx连接/请求状态指标

bash 复制代码

在被监控主机配置的server模块中中，加入以下几行；
    location /status {
        stub_status on;
	      access_log off;
    }
root@zabbix-node1:~# systemctl restart nginx
root@zabbix-node1:~# curl localhost/status
Active connections: 1
server accepts handled requests
 1 1 1
Reading: 0 Writing: 1 Waiting: 0

Active connections: 1

当前正在活跃的 Nginx 连接总数，这里显示 1，说明此刻有 1 个客户端连接正在被 Nginx 处理（包括读请求、写响应、空闲等待的连接）
server accepts handled requests 1 1 1

这一行是三个累计值（从 Nginx 启动到现在的总数），按顺序解释：
accepts: 1：Nginx 累计接受的客户端连接总数；
handled: 1：Nginx 累计成功处理的连接总数（正常情况下和 accepts 相等，若不等说明连接数达到上限被拒绝）；
requests: 1：Nginx 累计处理的 HTTP 请求总数（一个连接可能包含多个请求，这里 1:1 说明这个连接只发了1个请求）。
Reading: 0 Writing: 1 Waiting: 0

这是当前活跃连接的状态拆分 ，三者相加等于上面的 Active connections：
Reading: 0：Nginx 正在读取客户端请求头的连接数（0 说明此刻没有客户端正在发请求）；
Writing: 1：Nginx 正在向客户端发送响应的连接数（1 说明有1个连接正在返回数据）；
Waiting: 0：处于空闲等待状态的连接数（开启 keep-alive 时会有，0 说明没有空闲的长连接）。

bash 复制代码

#编写监控脚本
root@zabbix-node1:~# vim /etc/zabbix/zabbix_agentd.d/nginx.sh
#!/bin/bash
export LANG=en_US.UTF-8
NGINX_PORT=80
STATUS_URL="http://127.0.0.1:${NGINX_PORT}/status"

# 基础函数：获取Nginx状态页内容（增加异常处理）
get_nginx_status() {
    status_content=$(/usr/bin/curl -s --connect-timeout 3 "${STATUS_URL}")
    if [ -z "$status_content" ]; then
        echo 0  # 访问失败返回0，方便Zabbix告警
        exit 1
    fi
    echo "$status_content"
}

# 各指标提取函数
nginx_active(){
     get_nginx_status | awk '/Active connections/ {print $NF}'
}

nginx_accepts(){
     get_nginx_status | awk 'NR==3 {print $1}'
}

nginx_handled(){
     get_nginx_status | awk 'NR==3 {print $2}'
}

nginx_requests(){
     get_nginx_status | awk 'NR==3 {print $3}'
}

nginx_reading(){
     get_nginx_status | awk '/Reading/ {print $2}'
}

nginx_writing(){
     get_nginx_status | awk '/Reading/ {print $4}'
}

nginx_waiting(){
     get_nginx_status | awk '/Reading/ {print $NF}'
}

# 核心：接收外部参数，执行对应函数
case "$1" in
    active)
        nginx_active
        ;;
    accepts)
        nginx_accepts
        ;;
    handled)
        nginx_handled
        ;;
    requests)
        nginx_requests
        ;;
    reading)
        nginx_reading
        ;;
    writing)
        nginx_writing
        ;;
    waiting)
        nginx_waiting
        ;;
    *)
        echo "Usage: $0 {active|accepts|handled|requests|reading|writing|waiting}"
        exit 1
        ;;
esac
root@zabbix-node1:~# chmod +x /etc/zabbix/zabbix_agentd.d/nginx.sh
root@zabbix-node1:~# vim /etc/zabbix/zabbix_agentd.d/nginx.conf
UserParameter=nginx_status[*],/bin/bash /etc/zabbix/zabbix_agentd.d/nginx.sh "$1"

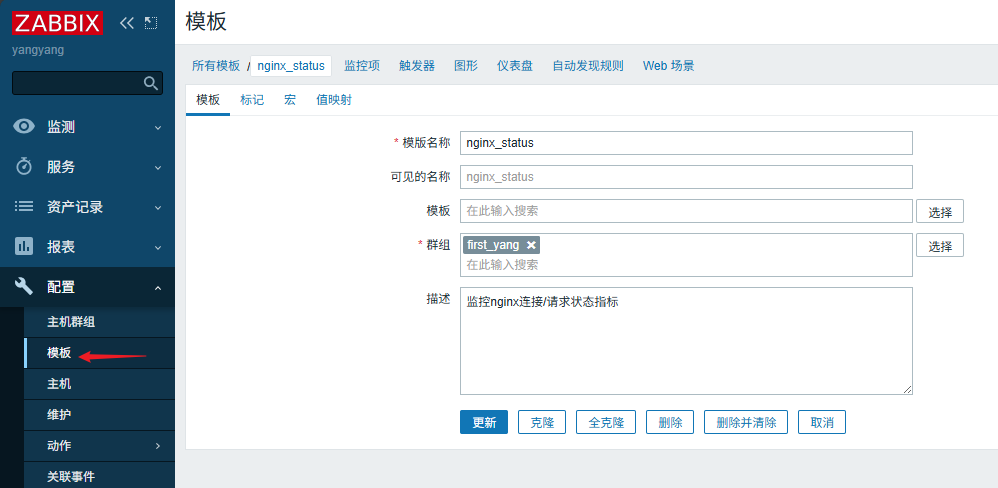

接下来去zabbix界面创建nginx_status模板，然后添加监控项

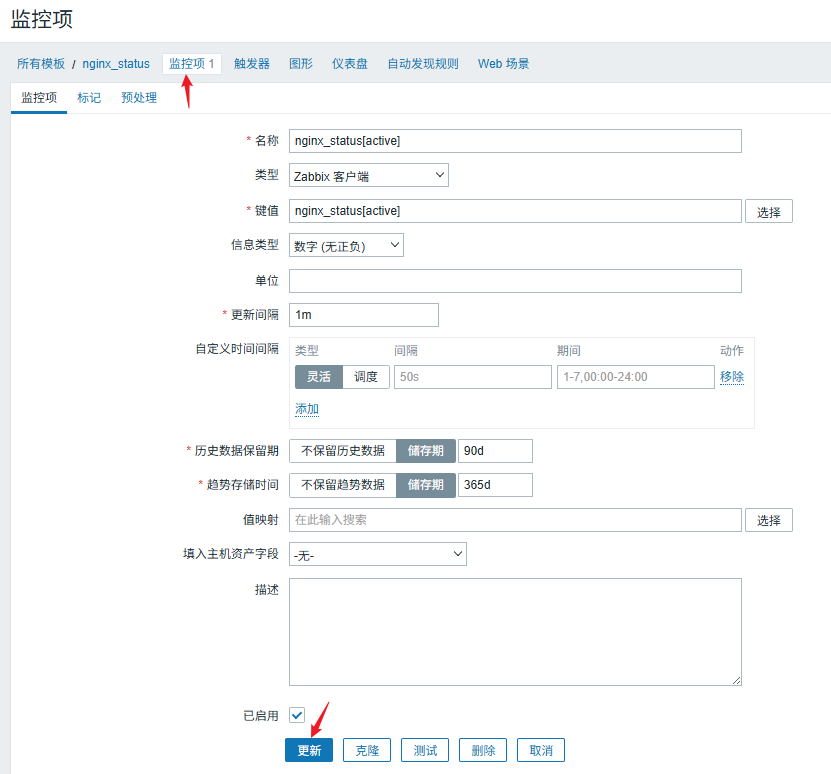

添加监控项，其他监控项照样添加

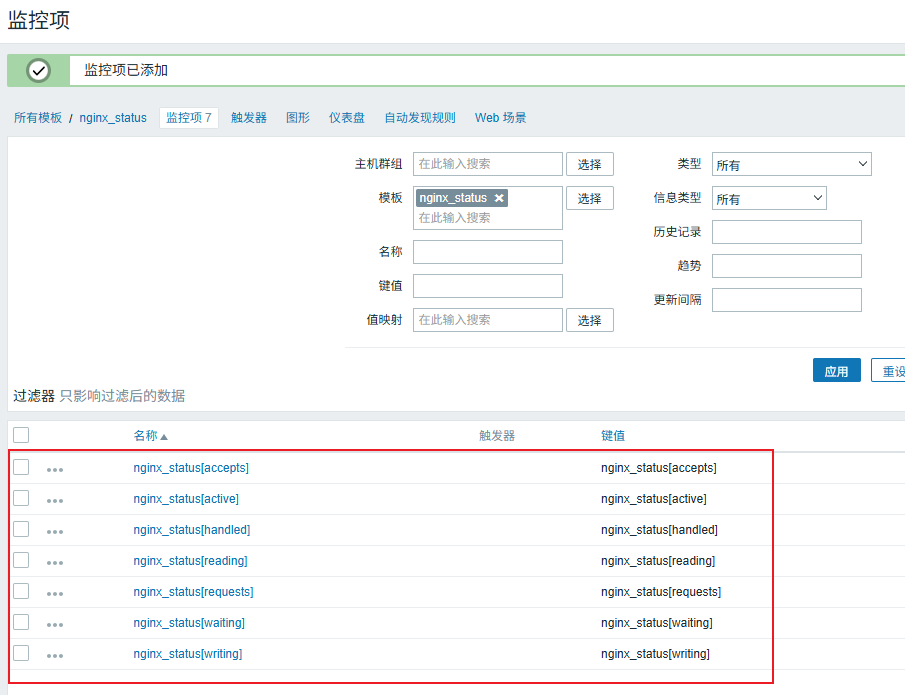

添加完成后如下

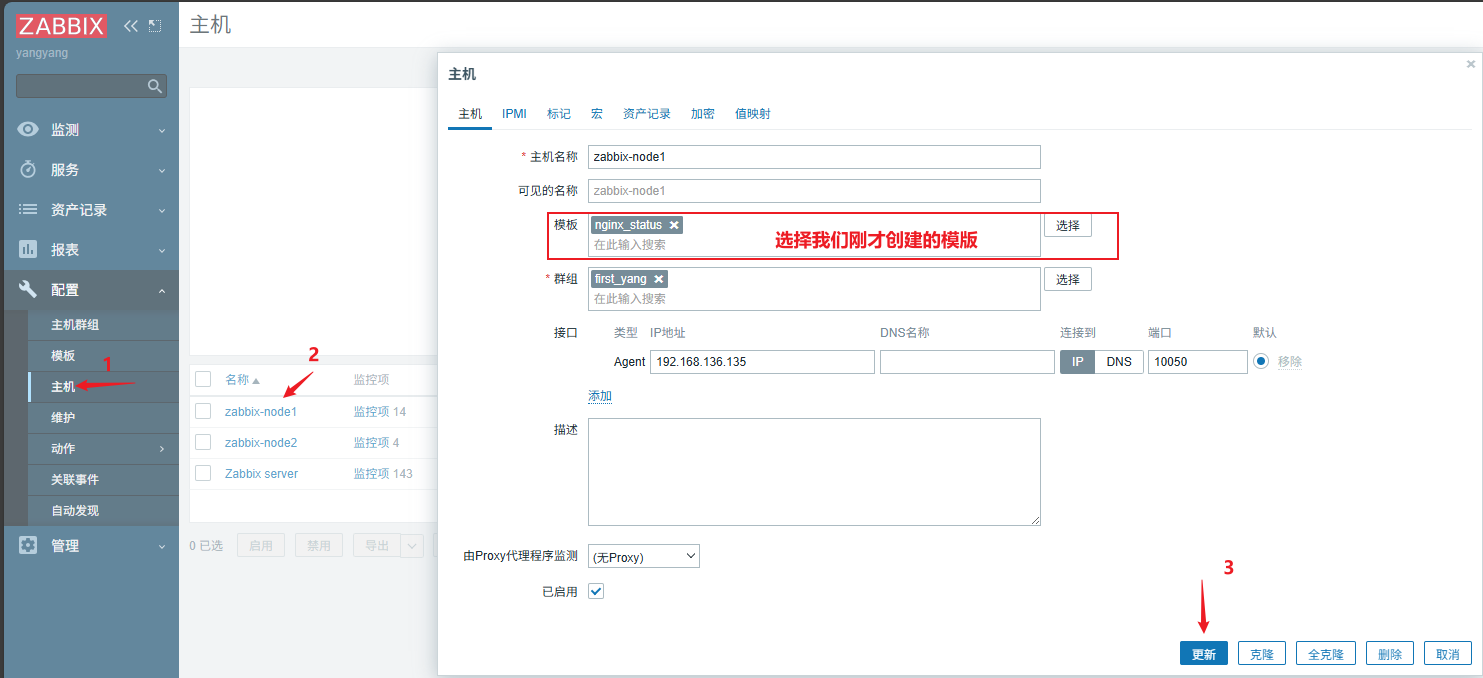

让被监控主机zabbix-node1关联该模板

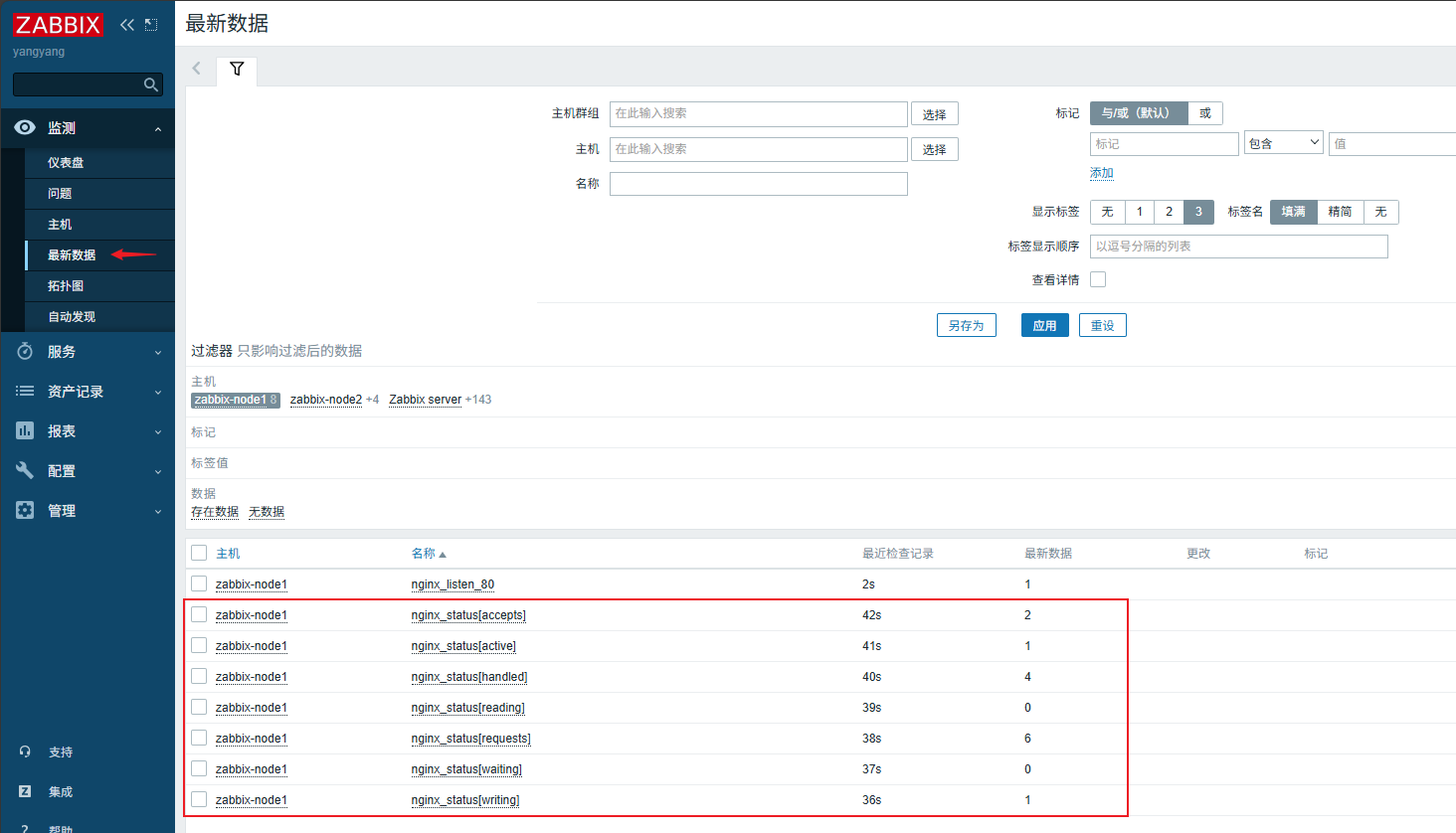

查看监控数据

1.3 监控nginx使用cpu、内存情况

我们可以直接使用zabbix提供的模板

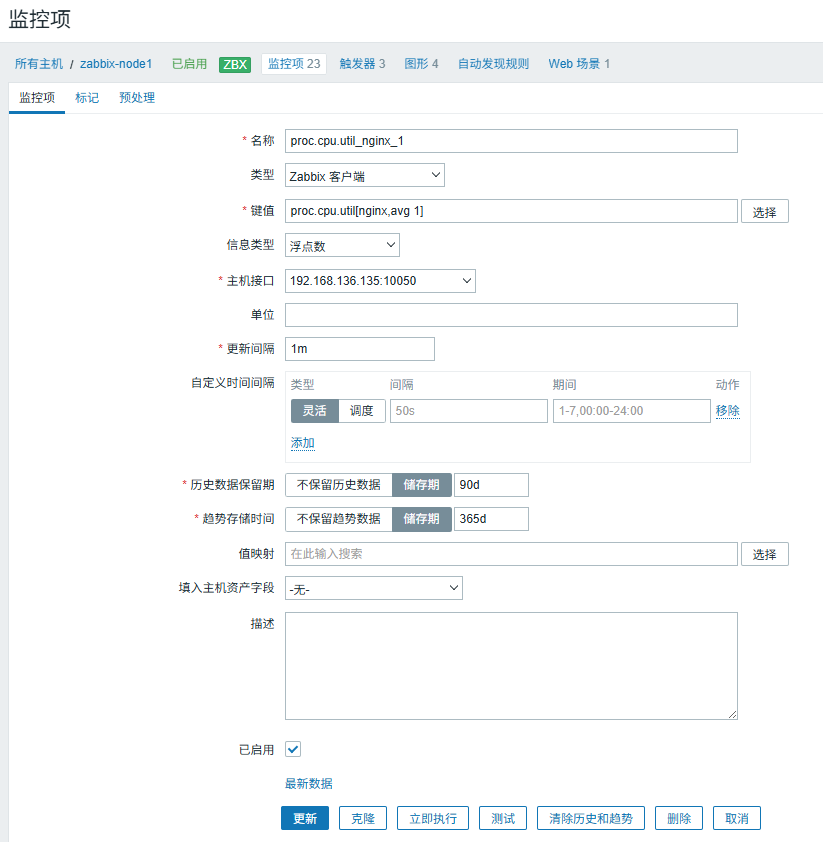

监控nginx占用cpu情况

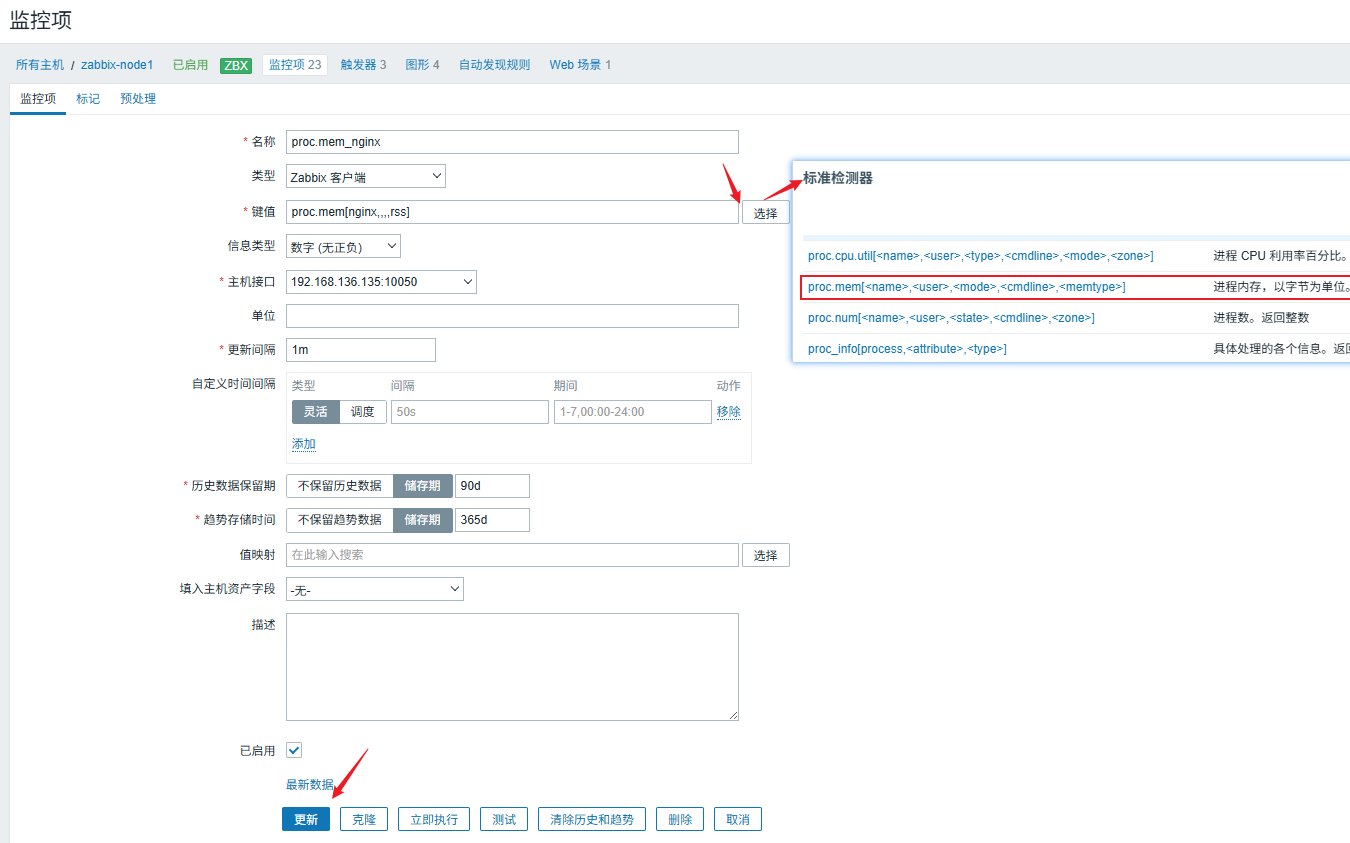

监控nginx使用内存情况

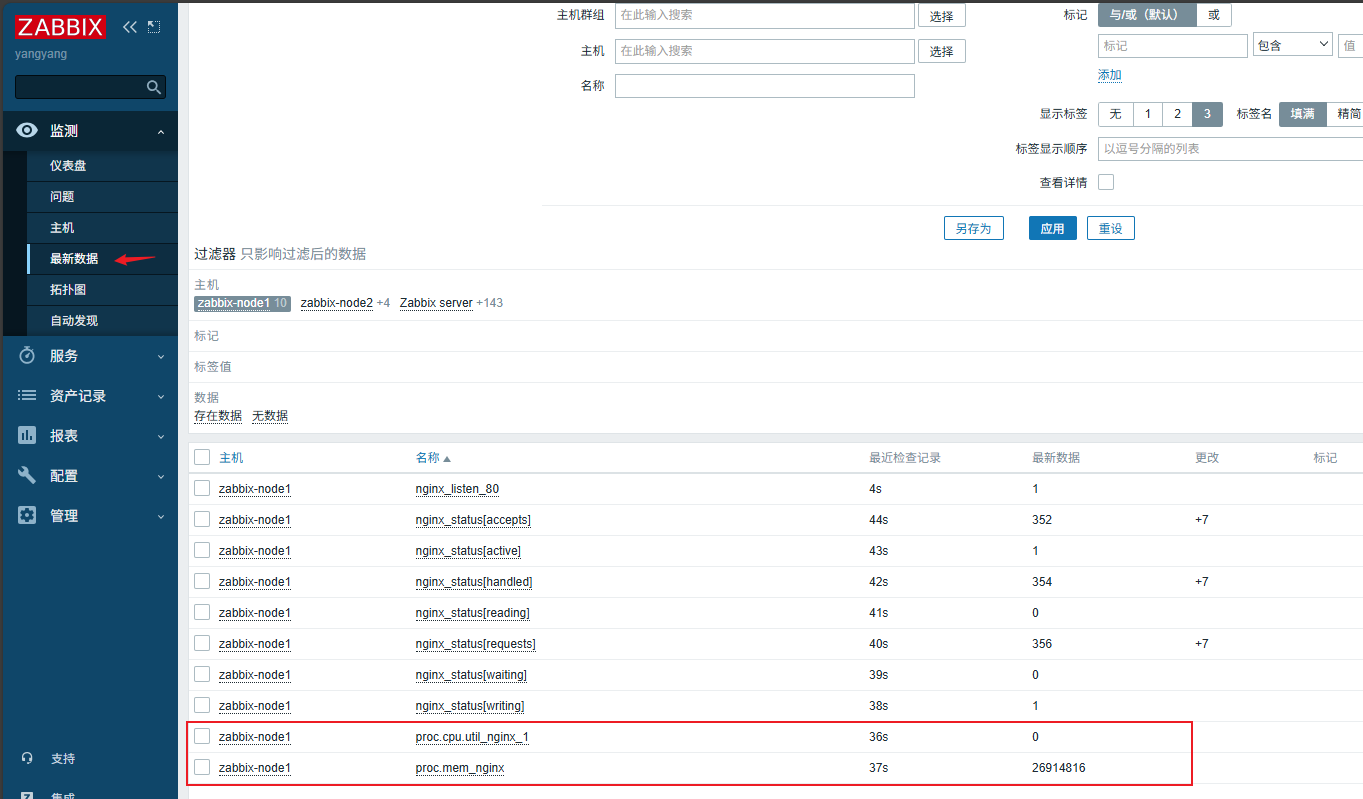

查看监控数据

二、监控JVM

Zabbix监控 JVM 的标准方案是 Java Gateway + JMX，无需在 Java 服务器装额外 Agent，直接通过 JMX 协议采集堆内存、GC、线程等核心指标

目前zabbix-node1 部署 Tomcat+Jenkins 架构了，现在我们来监控该机器上的JVM

2.1 安装Zabbix Java Gateway

bash 复制代码

root@zabbix-node1:~# java -version  #查看java版本
java version "1.8.0_211"
Java(TM) SE Runtime Environment (build 1.8.0_211-b12)
Java HotSpot(TM) 64-Bit Server VM (build 25.211-b12, mixed mode)
root@zabbix-node1:~#
#安装 Zabbix Java Gateway
root@zabbix-node1:~# apt update && apt install zabbix-java-gateway -y
root@zabbix-node1:~# systemctl start zabbix-java-gateway
root@zabbix-node1:~# systemctl enable zabbix-java-gateway
root@zabbix-node1:~# ss -tlnp | grep 10052
LISTEN  0        50                           *:10052                  *:*       users:(("java",pid=4981,fd=12))

2.2 Server关联Java Gateway

bash 复制代码

#配置 Zabbix Server 关联 Java Gateway
root@zabbix-server:~# vim /etc/zabbix/zabbix_server.conf
# Java Gateway的IP
JavaGateway=192.168.136.135
# Java Gateway默认端口，无需修改
JavaGatewayPort=10052
# 开启JMX轮询进程数，根据监控的JVM数量调整（建议5-20）
StartJavaPollers=5
root@zabbix-server:~# systemctl restart zabbix-server

2.3 开启JMX监控

2.3.1 独立 Jar 包应用

如果你是单独的jar应用，就用该方法

bash 复制代码

#在启动命令中添加 JMX 参数,然后重启 Jar 包应用，验证端口监听：
java -Dcom.sun.management.jmxremote \
-Dcom.sun.management.jmxremote.port=12345 \          # 自定义JMX端口
-Dcom.sun.management.jmxremote.rmi.port=12345 \      # 必须和jmxremote.port一致
-Dcom.sun.management.jmxremote.authenticate=false \  # 测试环境关闭认证，生产建议开启
-Dcom.sun.management.jmxremote.ssl=false \           # 测试环境关闭SSL，生产建议开启
-Djava.rmi.server.hostname=192.168.1.100 \           # Java应用服务器的真实IP
-jar your-application.jar

2.3.2 Tomcat 应用

我是在tomcat运行的Jenkins，我用下面这种方法

bash 复制代码

#tomcat开启JMX监控，在文件开头添加 JMX 参数
root@zabbix-node1:~# vim /usr/local/tomcat/bin/catalina.sh
CATALINA_OPTS="-Dcom.sun.management.jmxremote \
-Dcom.sun.management.jmxremote.port=12345 \   #端口号，是你要开启的监控端口号。
-Dcom.sun.management.jmxremote.rmi.port=12345 \
-Dcom.sun.management.jmxremote.authenticate=false \   #authenticate，false表示不使用监控，即不需要用户名和密码
-Dcom.sun.management.jmxremote.ssl=false \    #ssl，false表示不使用ssl链接
-Djava.rmi.server.hostname=192.168.136.135"   #tomcat所在服务器的ip地址
root@zabbix-node1:~# ps aux | grep tomcat
root       2510  1.5 12.3 4564400 495976 pts/0  Sl   16:35   0:16 /usr/local/java/bin/java -Djava.util.logging.config.file=/usr/local/tomcat/conf/logging.properties -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager -Djdk.tls.ephemeralDHKeySize=2048 -Djava.protocol.handler.pkgs=org.apache.catalina.webresources -Dorg.apache.catalina.security.SecurityListener.UMASK=0027 -Dignore.endorsed.dirs= -classpath /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar -Dcatalina.base=/usr/local/tomcat -Dcatalina.home=/usr/local/tomcat -Djava.io.tmpdir=/usr/local/tomcat/temp org.apache.catalina.startup.Bootstrap start
root       8663  0.0  0.0  13140  1052 pts/0    S+   16:52   0:00 grep --color=auto tomcat
root@zabbix-node1:~# kill 2510
root@zabbix-node1:~# nohup /usr/local/tomcat/bin/startup.sh &  #重启tomcat

2.4 添加监控项

下面我们去zabbix上操作

查看最新数据

注：
