杰理 AC792N WebSocket 客户端例程使用测试教程

杰理 AC792N WebSocket 客户端例程使用测试教程

本教程介绍如何使用杰理 AC792N 的 WebSocket 客户端例程，并配合 PC 端 Python 服务器进行测试。

---

一、客户端配置（AC792N 端）

1.1 例程代码位置

apps\common\example\network_protocols\websocket\main.c

1.2 编译配置

1. 添加到 Makefile

   • 将 apps\common\example\network_protocols\websocket\main.c 添加到 Makefile 中进行编译

2. 启用测试例程

   • 在 main.c 文件开头定义宏来打开测试例程：

   #define USE_WEBSOCKET_TEST

1.3 配置服务器地址

1. 查看 PC 的 IP 地址

   • 在 PC 端的 CMD/PowerShell 命令行运行：

   ipconfig

   • 找到类似以下信息：

     无线局域网适配器 WLAN:
     IPv4 地址 . . . . . . . . . . . . : 192.168.1.100

2. 修改客户端代码

   • 在 main.c 中找到 OBJ_URL 定义
   • 将 IP 地址修改为你的 PC IP：

   #define OBJ_URL "ws://192.168.1.100:9010"

1.4 运行说明

• 客户端代码检测到连接上网络后会自动运行
• 直接编译下载即可，无需手动启动websocket客户端

---

二、服务器配置（PC 端）

2.1 客户端代码

#!/usr/bin/env python3
"""
WebSocket服务器 GUI版本
支持可视化配置和消息收发
"""

import asyncio
import websockets
import tkinter as tk
from tkinter import scrolledtext, ttk
from datetime import datetime
import threading
import queue


class WebSocketServerGUI:
    def __init__(self, root):
        self.root = root
        self.root.title("WebSocket 服务器")
        self.root.geometry("800x600")

        # 服务器状态
        self.server = None
        self.server_task = None
        self.is_running = False
        self.connected_clients = {}  # {websocket: {"addr": str, "var": BooleanVar, "checkbox": Checkbutton}}
        self.message_queue = queue.Queue()
        self.auto_echo = tk.BooleanVar(value=False)  # 自动回显开关，默认关闭

        # 创建界面
        self.create_widgets()

        # 启动消息处理
        self.process_messages()

    def create_widgets(self):
        """创建GUI组件"""
        # 配置区域
        config_frame = ttk.LabelFrame(self.root, text="服务器配置", padding=10)
        config_frame.pack(fill=tk.X, padx=10, pady=5)

        # IP地址
        ttk.Label(config_frame, text="监听地址:").grid(row=0, column=0, sticky=tk.W, padx=5)
        self.ip_entry = ttk.Entry(config_frame, width=20)
        self.ip_entry.insert(0, "0.0.0.0")
        self.ip_entry.grid(row=0, column=1, padx=5)

        # 端口
        ttk.Label(config_frame, text="端口:").grid(row=0, column=2, sticky=tk.W, padx=5)
        self.port_entry = ttk.Entry(config_frame, width=10)
        self.port_entry.insert(0, "9010")
        self.port_entry.grid(row=0, column=3, padx=5)

        # 启动/停止按钮
        self.start_button = ttk.Button(config_frame, text="启动服务器", command=self.start_server)
        self.start_button.grid(row=0, column=4, padx=10)

        # 状态标签
        self.status_label = ttk.Label(config_frame, text="状态: 未启动", foreground="red")
        self.status_label.grid(row=0, column=5, padx=5)

        # 自动回显选项
        self.echo_checkbox = ttk.Checkbutton(config_frame, text="自动回显", variable=self.auto_echo)
        self.echo_checkbox.grid(row=0, column=6, padx=5)

        # 主内容区域（左右分栏）
        main_frame = ttk.Frame(self.root)
        main_frame.pack(fill=tk.BOTH, expand=True, padx=10, pady=5)

        # 左侧：客户端列表
        client_frame = ttk.LabelFrame(main_frame, text="已连接客户端", padding=10)
        client_frame.pack(side=tk.LEFT, fill=tk.BOTH, padx=(0, 5))

        # 客户端列表容器（带滚动条）
        client_canvas_frame = ttk.Frame(client_frame)
        client_canvas_frame.pack(fill=tk.BOTH, expand=True)

        client_scroll = ttk.Scrollbar(client_canvas_frame)
        client_scroll.pack(side=tk.RIGHT, fill=tk.Y)

        self.client_canvas = tk.Canvas(client_canvas_frame, yscrollcommand=client_scroll.set, width=250)
        self.client_canvas.pack(side=tk.LEFT, fill=tk.BOTH, expand=True)
        client_scroll.config(command=self.client_canvas.yview)

        # 客户端列表内部容器
        self.client_list_frame = ttk.Frame(self.client_canvas)
        self.client_canvas_window = self.client_canvas.create_window((0, 0), window=self.client_list_frame, anchor=tk.NW)

        # 绑定滚动区域更新
        self.client_list_frame.bind("<Configure>", lambda e: self.client_canvas.configure(scrollregion=self.client_canvas.bbox("all")))

        # 客户端列表按钮
        client_btn_frame = ttk.Frame(client_frame)
        client_btn_frame.pack(fill=tk.X, pady=(5, 0))
        ttk.Button(client_btn_frame, text="全选", command=self.select_all_clients).pack(side=tk.LEFT, padx=2)
        ttk.Button(client_btn_frame, text="全不选", command=self.deselect_all_clients).pack(side=tk.LEFT, padx=2)

        # 右侧：日志显示
        log_frame = ttk.LabelFrame(main_frame, text="消息日志", padding=10)
        log_frame.pack(side=tk.RIGHT, fill=tk.BOTH, expand=True)

        self.log_text = scrolledtext.ScrolledText(log_frame, wrap=tk.WORD)
        self.log_text.pack(fill=tk.BOTH, expand=True)

        # 配置文本标签
        self.log_text.tag_config("info", foreground="blue")
        self.log_text.tag_config("success", foreground="green")
        self.log_text.tag_config("error", foreground="red")
        self.log_text.tag_config("recv", foreground="purple")

        # 消息发送区域
        send_frame = ttk.LabelFrame(self.root, text="发送消息", padding=10)
        send_frame.pack(fill=tk.X, padx=10, pady=5)

        ttk.Label(send_frame, text="消息内容:").pack(side=tk.LEFT, padx=5)
        self.send_entry = ttk.Entry(send_frame, width=50)
        self.send_entry.insert(0, "Hello from server!")
        self.send_entry.pack(side=tk.LEFT, padx=5)

        self.send_button = ttk.Button(send_frame, text="发送到选中客户端", command=self.send_message, state=tk.DISABLED)
        self.send_button.pack(side=tk.LEFT, padx=5)

        ttk.Button(send_frame, text="清空日志", command=self.clear_log).pack(side=tk.LEFT, padx=5)

    def select_all_clients(self):
        """全选客户端"""
        for websocket, info in self.connected_clients.items():
            info["var"].set(True)

    def deselect_all_clients(self):
        """取消全选"""
        for websocket, info in self.connected_clients.items():
            info["var"].set(False)

    def update_client_list(self):
        """更新客户端列表显示"""
        # 清空现有列表
        for widget in self.client_list_frame.winfo_children():
            widget.destroy()

        # 重新创建客户端列表
        for idx, (websocket, info) in enumerate(self.connected_clients.items()):
            client_frame = ttk.Frame(self.client_list_frame)
            client_frame.pack(fill=tk.X, pady=2)

            # 复选框
            checkbox = ttk.Checkbutton(
                client_frame,
                text=info["addr"],
                variable=info["var"]
            )
            checkbox.pack(side=tk.LEFT, fill=tk.X, expand=True)
            info["checkbox"] = checkbox

    def log(self, message, tag="info"):
        """添加日志"""
        timestamp = datetime.now().strftime("%H:%M:%S")
        self.message_queue.put((f"[{timestamp}] {message}\n", tag))

    def process_messages(self):
        """处理消息队列"""
        try:
            while True:
                message, tag = self.message_queue.get_nowait()
                self.log_text.insert(tk.END, message, tag)
                self.log_text.see(tk.END)
        except queue.Empty:
            pass
        self.root.after(100, self.process_messages)

    def clear_log(self):
        """清空日志"""
        self.log_text.delete(1.0, tk.END)

    def start_server(self):
        """启动服务器"""
        if not self.is_running:
            host = self.ip_entry.get()
            try:
                port = int(self.port_entry.get())
            except ValueError:
                self.log("错误: 端口必须是数字", "error")
                return

            # 禁用配置输入
            self.ip_entry.config(state=tk.DISABLED)
            self.port_entry.config(state=tk.DISABLED)
            self.start_button.config(text="停止服务器")
            self.send_button.config(state=tk.NORMAL)
            self.status_label.config(text="状态: 运行中", foreground="green")

            # 启动服务器线程
            self.is_running = True
            threading.Thread(target=self.run_server, args=(host, port), daemon=True).start()
            self.log(f"服务器启动: ws://{host}:{port}", "success")
        else:
            self.stop_server()

    def stop_server(self):
        """停止服务器"""
        self.is_running = False
        self.ip_entry.config(state=tk.NORMAL)
        self.port_entry.config(state=tk.NORMAL)
        self.start_button.config(text="启动服务器")
        self.send_button.config(state=tk.DISABLED)
        self.status_label.config(text="状态: 已停止", foreground="red")
        self.log("服务器已停止", "info")

    def run_server(self, host, port):
        """运行服务器（在新线程中）"""
        loop = asyncio.new_event_loop()
        asyncio.set_event_loop(loop)

        try:
            loop.run_until_complete(self.start_websocket_server(host, port))
        except Exception as e:
            self.log(f"服务器错误: {e}", "error")
            self.is_running = False

    async def start_websocket_server(self, host, port):
        """启动WebSocket服务器"""
        async with websockets.serve(self.handle_client, host, port):
            while self.is_running:
                await asyncio.sleep(0.1)

    async def handle_client(self, websocket):
        """处理客户端连接"""
        client_addr = f"{websocket.remote_address[0]}:{websocket.remote_address[1]}"
        # 创建客户端信息，默认选中
        client_var = tk.BooleanVar(value=True)
        self.connected_clients[websocket] = {
            "addr": client_addr,
            "var": client_var,
            "checkbox": None
        }
        self.log(f"客户端连接: {client_addr}", "success")

        # 更新客户端列表
        self.root.after(0, self.update_client_list)

        try:
            async for message in websocket:
                self.log(f"收到 [{client_addr}]: {message}", "recv")

                # 自动回显（如果启用）
                if self.auto_echo.get():
                    response = f"服务器收到: {message}"
                    await websocket.send(response)
                    self.log(f"发送 [{client_addr}]: {response}", "info")

        except websockets.exceptions.ConnectionClosed:
            self.log(f"客户端断开: {client_addr}", "info")
        except Exception as e:
            self.log(f"错误 [{client_addr}]: {e}", "error")
        finally:
            if websocket in self.connected_clients:
                del self.connected_clients[websocket]
            self.log(f"当前连接数: {len(self.connected_clients)}", "info")
            # 更新客户端列表
            self.root.after(0, self.update_client_list)

    def send_message(self):
        """发送消息到选中的客户端"""
        message = self.send_entry.get()
        if not message:
            self.log("错误: 消息不能为空", "error")
            return

        if not self.connected_clients:
            self.log("错误: 没有连接的客户端", "error")
            return

        # 获取选中的客户端
        selected_clients = []
        for websocket, info in self.connected_clients.items():
            if info["var"].get():  # 检查复选框是否勾选
                selected_clients.append(websocket)

        if not selected_clients:
            self.log("错误: 请至少选择一个客户端", "error")
            return

        # 在新线程中发送
        threading.Thread(target=self.async_send_message, args=(message, selected_clients), daemon=True).start()

    def async_send_message(self, message, selected_clients):
        """异步发送消息到选中的客户端"""
        loop = asyncio.new_event_loop()
        asyncio.set_event_loop(loop)

        async def send():
            tasks = []
            sent_count = 0
            for client in selected_clients:
                if client in self.connected_clients:
                    try:
                        tasks.append(client.send(message))
                        client_addr = self.connected_clients[client]["addr"]
                        self.log(f"发送到 [{client_addr}]: {message}", "info")
                        sent_count += 1
                    except Exception as e:
                        self.log(f"发送失败: {e}", "error")

            if tasks:
                await asyncio.gather(*tasks, return_exceptions=True)
                self.log(f"消息已发送到 {sent_count} 个客户端", "success")

        loop.run_until_complete(send())


def main():
    root = tk.Tk()
    app = WebSocketServerGUI(root)
    root.mainloop()


if __name__ == "__main__":
    main()

2.2 安装依赖

在 PC 端安装 Python WebSocket 库：

pip install websockets

2.3 运行服务器

GUI 版本

python websocket_server_gui.py

GUI 功能特性：

• ✅ 可视化配置监听地址和端口
• ✅ 一键启动/停止服务器
• ✅ 实时显示连接状态
• ✅ 查看收到的消息（带颜色区分）
• ✅ 选择性发送消息到指定客户端
• ✅ 自动回显功能（可选）
• ✅ 清空日志功能

2.4 服务器配置说明

配置项	默认值	说明
监听地址	0.0.0.0	监听所有网络接口（推荐）
端口	9010	与客户端代码中的端口一致
协议	ws://	WebSocket 协议
Origin 验证	关闭	测试时可关闭，生产环境建议启用

监听地址说明：

• 0.0.0.0：监听所有网络接口（推荐，IP 变化时仍可用）
• 具体 IP（如 192.168.1.100）：只监听指定接口（IP 变化后需重新配置）

2.5 启用 Origin 验证（可选）

如需启用 Origin 验证，在 websocket_server.py 中修改：

ENABLE_ORIGIN_CHECK = True  # 启用 Origin 验证
ALLOWED_ORIGINS = [
    "http://coolaf.com",        # 客户端代码中的 origin
    "http://your-domain.com",   # 添加你允许的域名
]

---

三、测试步骤

3.1 启动服务器

1. 在 PC 端运行：

   python websocket_server_gui.py

2. 点击"启动服务器"按钮

3.2 配置设备联网

1. 下载编译好的 AC792N WebSocket 客户端固件
2. 通过杰理智能机器人小程序进行配网
3. 确保设备连接到与 PC 同一局域网的 WiFi

注意事项：

• 如果使用公司或公共 WiFi，可能存在 AP 隔离，导致无法连接
• 建议使用手机热点进行测试，PC 和设备都连接到手机热点

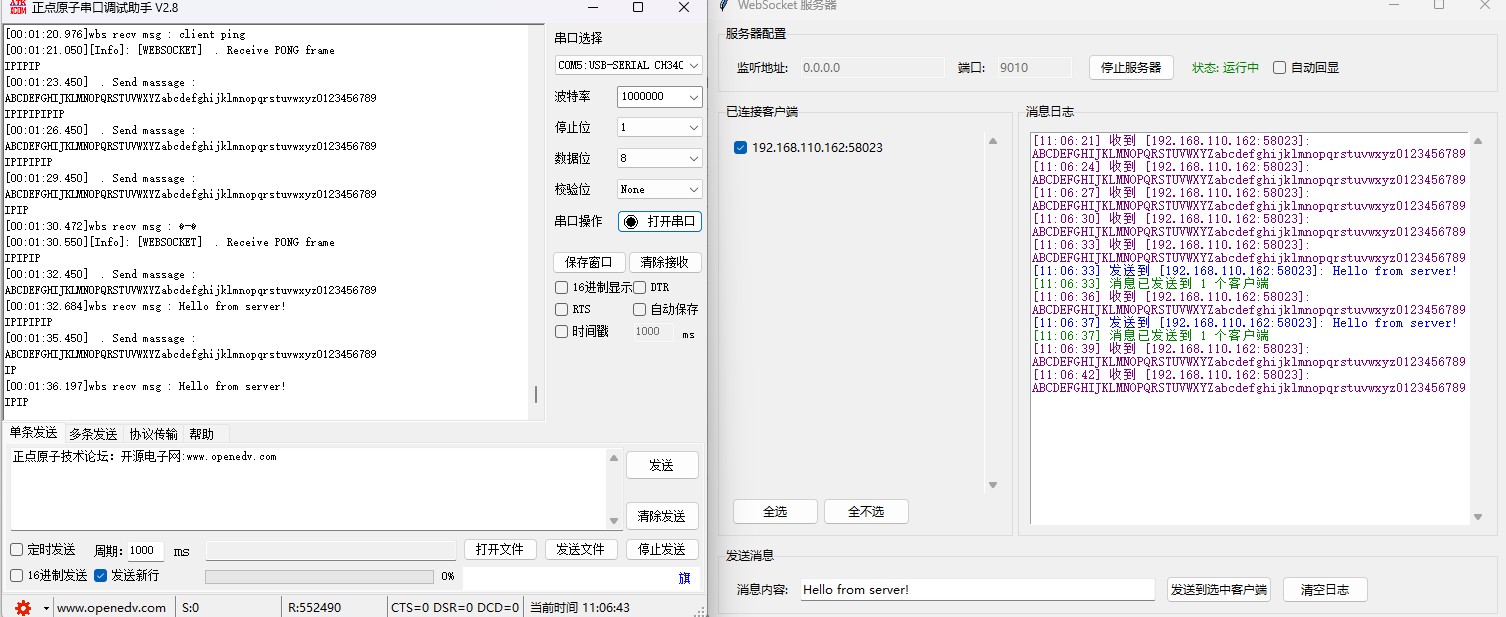

3.3 观察测试结果

服务器端（PC）

在 GUI 界面应该能看到：

• 客户端连接信息（IP 和端口）
• 收到的消息（字母表字符串）
• 发送的回复消息

客户端端（AC792N）

通过串口打印观察：

连接成功的打印：

[00:00:10.190]Connecting to the network...
[00:00:10.190]Network connection is successful!
[00:00:10.191][Info]: [OS]threat_create:websockets_client_main,pid:0x0
[00:00:10.192] . ----------------- Client Websocket ------------------
[00:00:10.193][Info]: [WEBSOCKET]---> sizeof struct websocket_struct = 3564
[00:00:10.194][Info]: [WEBSOCKET]  . url : ws://192.168.110.163:9010
[00:00:10.195][Info]: [WEBSOCKET]  . host addr : 192.168.110.163
[00:00:10.196][Info]: [WEBSOCKET]  . remoute ip : 192.168.110.163  port : 9010
[00:00:10.442][RECV SYN]
[00:00:10.450][Info]: [WEBSOCKET]key check : vzs840oysc8e++MVr+FhVakX0aY=
[00:00:10.450] . Handshake success
[00:00:10.451][Info]: [OS]find websocket_client_heart task info...
[00:00:10.453][Info]: [OS]threat_create:websocket_client_heart,pid:0x180993e8
[00:00:10.453][Info]: [OS]find websocket_client_recv task info...
[00:00:10.455][Info]: [OS]threat_create:websocket_client_recv,pid:0x180993ec
[00:00:11.450]  . Send massage : ABCDEFGHIJKLMNOPQRSTUVWXYZabcdefghijklmnopqrstuvwxyz0123456789

连接失败的打印：

[00:00:15.190]Connecting to the network...
[00:00:15.190]Network connection is successful!
[00:00:15.194][Info]: [WEBSOCKET]  . url : ws://10.177.16.51:9010
[00:00:15.195][Info]: [WEBSOCKET]  . host addr : 10.177.16.51
[00:00:15.196][Info]: [WEBSOCKET]  . remoute ip : 10.177.16.51  port : 9010
[00:00:30.200]  . ! Handshake error !!!
[00:00:30.200][Info]: [OS]kill for:websockets_client_main succ

---

四、常见问题

4.1 连接失败（Handshake error）

可能原因：

1. PC 和设备不在同一网络
2. PC 的 IP 地址配置错误
3. 服务器未启动或端口被占用
4. 防火墙阻止连接
5. WiFi 启用了 AP 隔离

解决方法：

1. 确认 PC 和设备连接到同一 WiFi
2. 重新运行 ipconfig 确认 PC 的 IP 地址
3. 确保服务器已启动并监听正确端口
4. 临时关闭 Windows 防火墙测试
5. 使用手机热点代替公司 WiFi

4.2 Ping 不通但能连接

这是正常现象！Windows 防火墙默认阻止 ICMP（ping）请求，但允许 TCP 连接。只要 WebSocket 能连接就没问题。

4.3 服务器绑定失败

如果使用具体 IP 地址（如 192.168.110.162）作为监听地址失败，改用 0.0.0.0 即可。

---

五、扩展功能

5.1 自定义消息处理

修改服务器代码中的 handle_client 函数，可以实现：

• 自定义消息处理逻辑
• 消息广播功能
• 特定业务逻辑
• 保存消息到文件或数据库

5.2 多客户端管理

GUI 版本支持：

• 查看所有已连接客户端
• 选择性发送消息到指定客户端
• 全选/全不选功能

---

六、技术支持

如有问题，请检查：

1. 网络连接状态
2. IP 地址配置
3. 防火墙设置
4. 串口日志输出
5. 服务器日志输出
