1 概要

本章节主要介绍Nginx的使用，参考了韦东山老师的视频【自己做一个物联网视频监控系统】韦东山老师手把手带你从0开始自己做一个视频监控系统]，还有CSDN博主热爱嵌入式的小家同学的内容流媒体方案之FFmpeg------实现物联网视频监控项目。

其中本文章大量内容来自博主热爱嵌入式的小家同学，大家可以直接点链接跳转过去看。

前两篇已经介绍，MJPG-streamer方案和流媒体方案之FFmpeg实现物联网视频监控，链接如下：

2 Nginx是什么

一套开源软件，纯C语言编写，效率高
HTTP和反向代理web服务器，同时也是一个 IMAP、POP3、SMTP 代理服务器
稳定、高效，支持高并发
即使强如阿里巴巴，也是使用Nginx：http://tengine.taobao.org/，它就是在Nginx的基础上，针对大访问量网站的需求，添加了很多高级功能和特性。
我们只关注：Nginx可以作为流体服务器，支持RTMP、HTTPFLV、HLS等协议

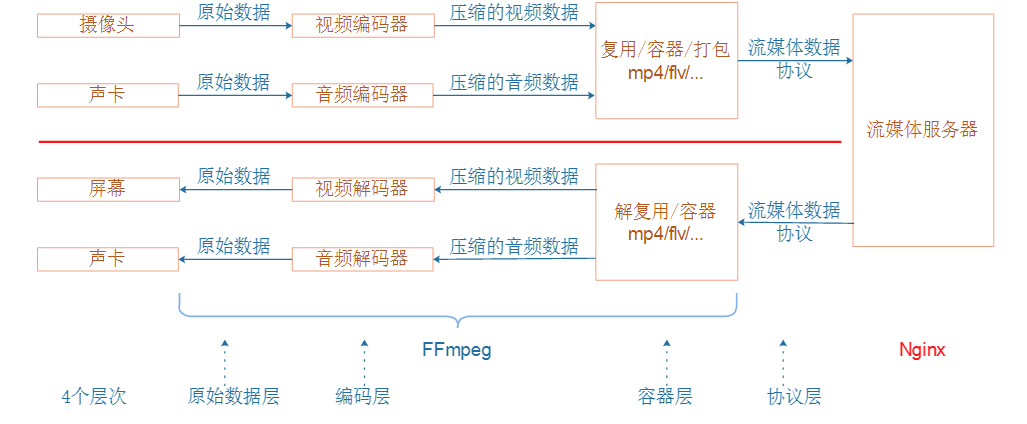

3 Nginx在流媒体方案中的位置

推流端

FFmpeg使用RTMP协议向Nginx推流

拉流端

VLC播放器使用RTMP或HTTPFLV协议从Nginx拉流
浏览器使用HTTPFLV协议从Nginx拉流(安装flv.js)

让Ngnix支持RTMP、HTTPFLV协议

Nginux需要第3方模块；

nginx-rtmp-module：实现了RTMP协议；

nginx-http-flv-module：在nginx-rtmp-module的基础上，实现了HTTPFLV，并覆盖nginx-rtmp-module的所有功能，所以，我们将会在Nginx上使用nginx-http-flv-module

第3方模块源码：

https://github.com/winshining/nginx-http-flv-module/

添加第三方模块这部分下面配置buildroot会涉及到。

4 Nginx移植

参考此篇文章：
【STM32MP157 视频监控项目】(2) 移植 Nginx

5 运行Nginx

在开发板上烧写好映像文件后，开发板启动时会自动运行Ngnix。

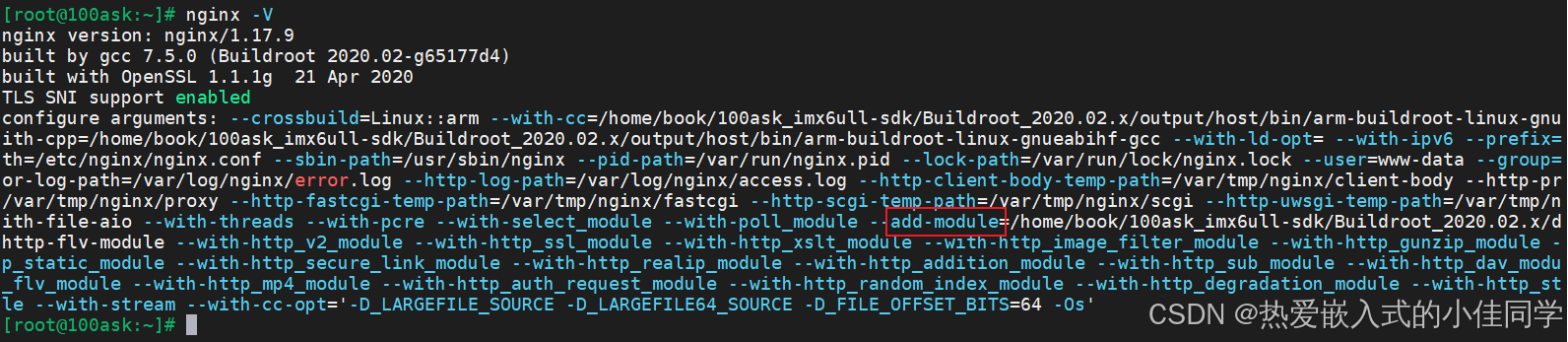

输入命令可查看第三方模块已被添加：

c 复制代码

nginx -V

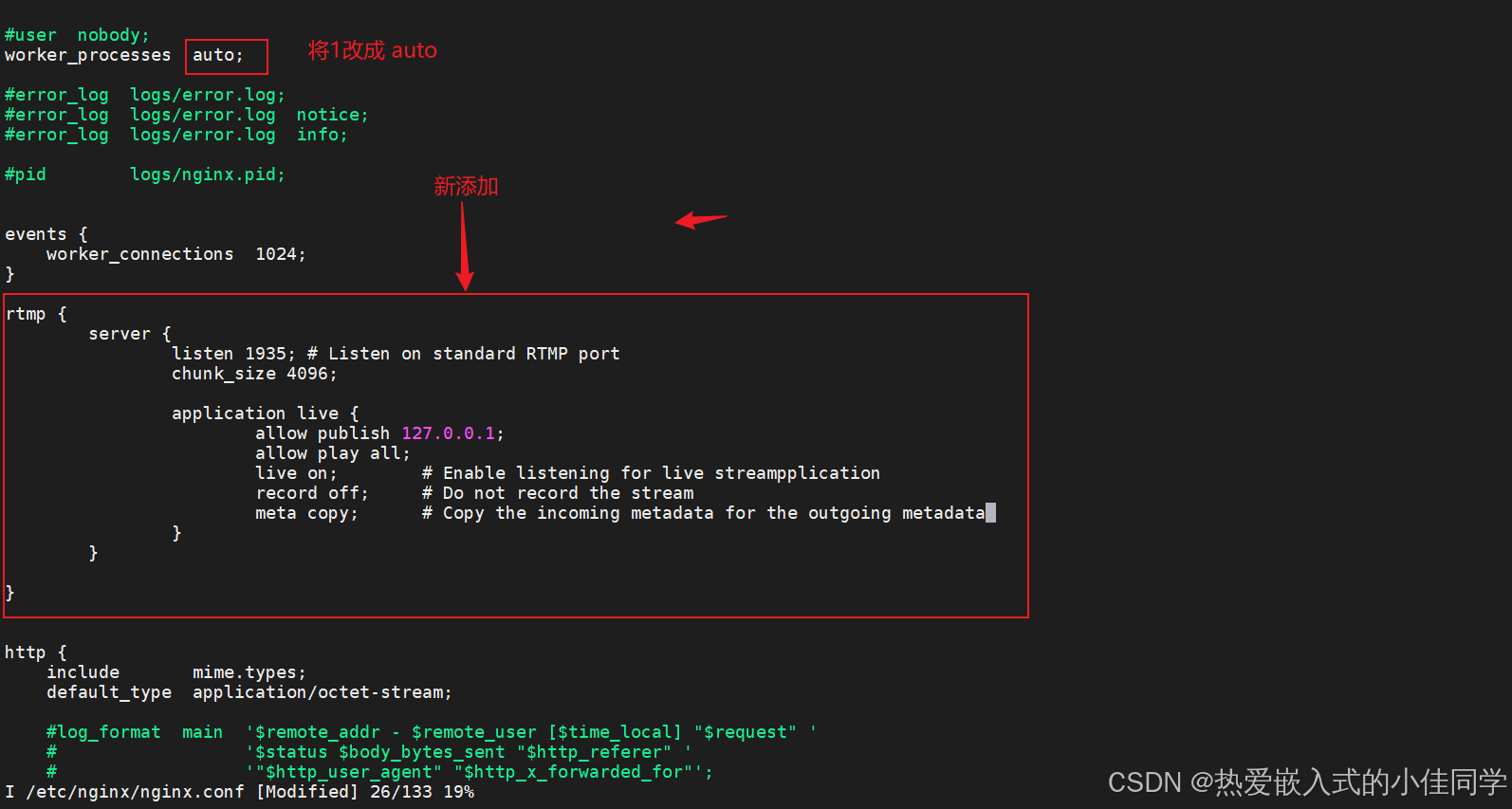

为了让它支持RTMP、HTTPFLV，需要修改配置文件:

c 复制代码

vi /etc/nginx/nginx.conf

c 复制代码

rtmp {
        server {
                listen 1935; # Listen on standard RTMP port
                chunk_size 4096;

                application live {
                        allow publish 127.0.0.1;
                        allow play all;
                        live on;        # Enable listening for live streampplication
                        record off;     # Do not record the stream
                        meta copy;      # Copy the incoming metadata for the outgoing metadata
                }
        }

}

在http里添加：

c 复制代码

        location /test {
                flv_live on;
        }

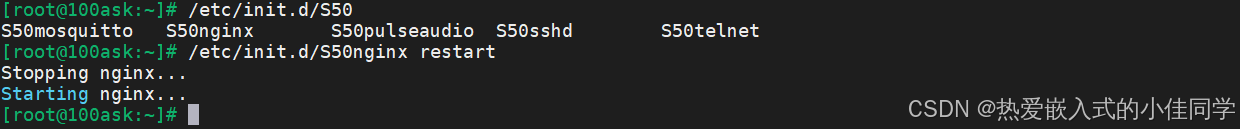

修改后重启Nginx服务：

c 复制代码

/etc/init.d/S50nginx restart

6 测试流媒体方案

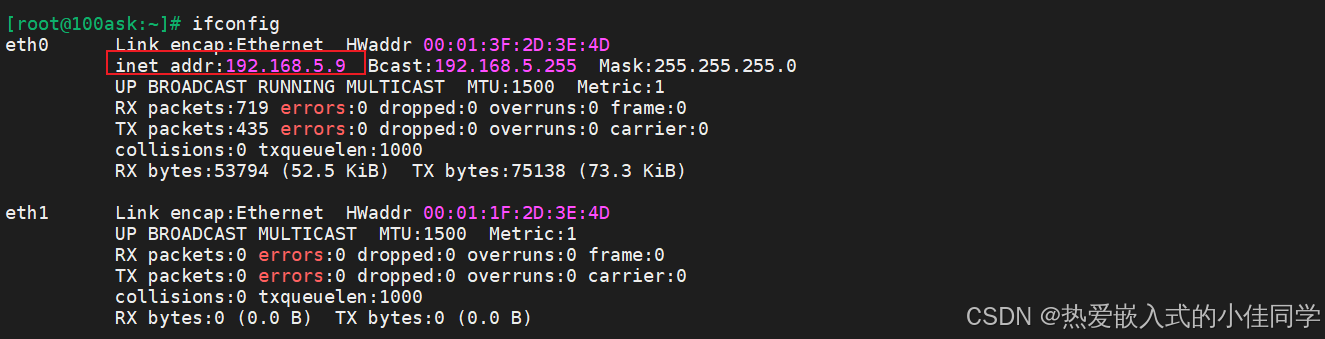

接网线：

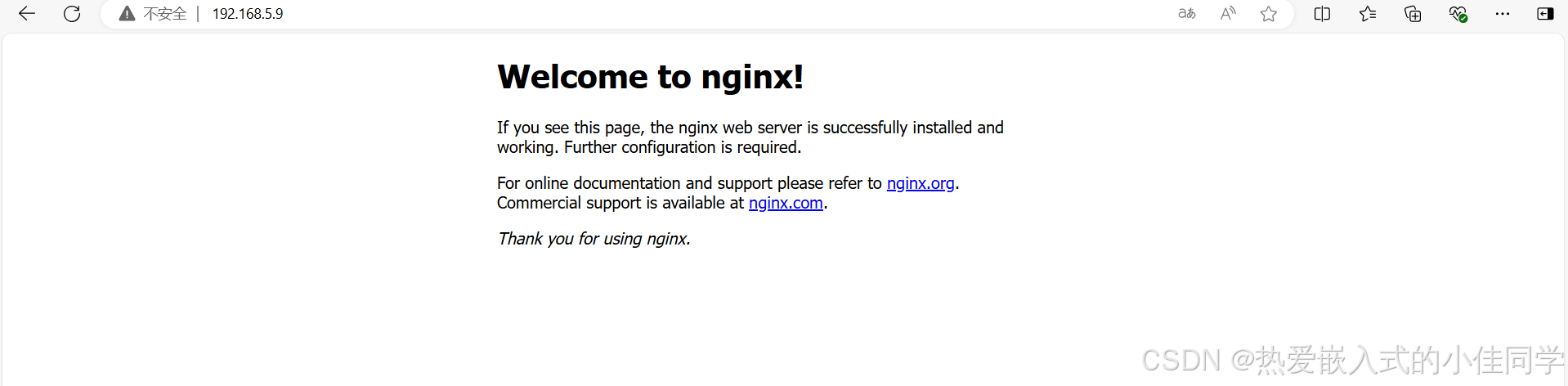

在开发板上运行了Nginx后，它就已经是一个WEB站点了，可以在电脑浏览器里输入开发板的IP访问开发板：

推流

在开发板上执行：

c 复制代码

ffmpeg -f v4l2 -framerate 10 -i /dev/video1 -q 10  -f flv rtmp://127.0.0.1/live/wei

ffmpeg: 调用FFmpeg程序。
-f v4l2: 设置输入格式为v4l2，即Video for Linux 2，用于访问摄像头设备。
-framerate 10: 设置输入帧率为10帧每秒。
-i /dev/video1: 指定输入设备为/dev/video1，这是Linux系统中摄像头设备的路径。
-q 10: 设置输出视频的质量，范围是1（最好）到31（最差），这里设置为10。
-f flv: 设置输出格式为FLV，一种流行的网络视频格式。
rtmp://127.0.0.1/live/wei: 指定输出的RTMP服务器地址和流名称，这里是本地服务器的地址，流名称为"wei"。

拉流

在PC上安装VLC播放器：大家自行下载VLC

**使用RTMP协议拉流：**VLC播放器中点击"媒体"->"打开网络串流"，输入：rtmp://192.168.5.9/live/wei就可以播放了
**使用HTTPFLV协议拉流：**VLC播放器中点击"媒体"->"打开网络串流"，输入： http://192.168.5.9/test?app=live\&stream=wei ，就可以播放了

RTMP协议拉流：

c 复制代码

rtmp://192.168.5.9/live/wei

rtmp://192.168.1.6/live/wei 使用rttp拉流

live 是 app stream

name是wei：从开发板找到live这个app里面wei的这个流

HTTPFLV协议拉流：

c 复制代码

http://192.168.5.9/test?app=live&stream=wei

test是目录

对应前面写的节点

去这个目录里面拉这个app live的stream 就可以播放了

7 总结

本章节介绍了Nginx的相关知识点。
