前言

最近在学习 Linux 驱动开发，从简单的字符设备再到平台总线，深刻体会到了 Linux 内核的博大精深，期间阅读了不少前辈们写的文章，资料等等，再结合我自己的一些思考和理解，整理成这篇笔记。

1. 为什么需要设备模型？

在 Linux 发展的早期，驱动开发可以算得上是非常简单粗暴，写驱动就是申请设备号，操作硬件等等。Linux 是支持所有不同功能的硬件设备的，这是它的优点，但这也导致 Linux 内核中有相当大一部分代码都是设备驱动相关的，并且随着后来嵌入式系统的爆发（特别是ARM SoC），这种情况愈发严重。早期那种简单粗暴的驱动开发方式已经不再适用了，因为它会带来下面几个问题：

第一，代码的低复用导致的代码规模爆发式增长 。在早期的那种驱动开发方式中，硬件信息与驱动代码是强耦合的，也就是我们常说的硬编码，这种方式的特点是驱动代码里面不仅包含了控制硬件的方法 ，还包含了硬件设备的详细信息 。比如，我们需要控制板子上的一个 LED ，在这个板子上 LED 在 GPIO 3 上面，而另一块板子上 LED 在 GPIO 4 上面，那么相同逻辑的 led 驱动代码由于硬件信息的不同，就要写两遍。硬件信息的硬编码导致驱动代码无法跨板子复用，这就是代码规模爆发式增长的原因，且其中大部分代码都是重复的。

第二，电源管理的问题 。当系统要休眠时，Linux 就需要按顺序关闭设备。关闭设备的原则是先关闭子设备，在关闭父设备 。那我们常见的鼠标来举例，系统必须先关闭挂载在 USB 控制器上的鼠标，然后才能断开 USB 控制器的电源。但是系统里面有那么多设备，如果没有一个树状结构来记录设备的父子关系，内核根本就不知道关闭电源的正确顺序，容易导致系统崩溃。

第三，用户空间无法知道设备的具体信息。如果用户想知道系统里面究竟挂了几个鼠标，一个 I2C 总线上究竟连接了几个芯片。没有统一的模型，内核就无法向用户空间展示完整的设备拓扑图。

这三个问题，是早期的驱动开发方式带来的问题，也正是设备模型出现后解决的问题。

Linux 设备模型的出现，就是为了将硬件的描述 与硬件的驱动 分离，并通过总线来管理他们，最终形成一棵有序的树。

2. Linux 设备模型的基本概念

2.1 总线 Bus

在物理概念中，总线是连接 CPU 和外设的导线，比如USB，I2C，SPI等。但在 Linux 软件模型中，Bus是一种管理机制。

我们来看看内核源码中对于总线的解释，相关内容可以在下面目录中找到：

include/linux/device.h

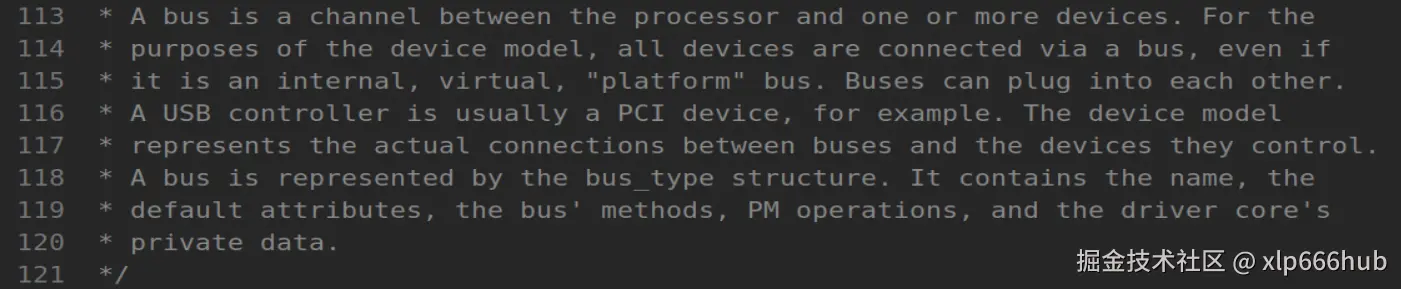

这段注释是内核源码中对于总线的描述，大致意思如下：总线是处理器与一个或多个设备之间的通信通道 。在设备模型的框架下，所有设备都通过总线连接，即使这是一个内部的、虚拟的"平台"总线 。总线之间可以互相连接，例如，一个 USB 控制器通常就是一个 PCI 设备。设备模型反映了总线与其所控制设备之间的实际连接关系。总线由 bus_type 结构体表示。该结构体包含了总线的名称、默认属性、总线方法、电源管理操作以及驱动程序核心的私有数据。

对这段注释进行一个总结，其实可以分为两点：

第一，在 Linux 中，总线是 CPU 和一个或多个设备直接交流的通道。

第二，为了将设备模型抽象出来，所有的设备都要连接到总线上，这个总线可以是 CPU 内部总线，也可以是虚拟的平台总线。

在 CPU 内部的众多总线中，每个总线上都维护着两个链表，分别是 Devices 链表 和 Drivers 链表 。Devices 链表中存放着所有挂在这条总线上的设备 。Drivers 链表中存放着所有这条总线上的驱动。

而总线最重要的功能就是将设备和驱动进行匹配。每当有一个新设备插入或者有一个新驱动被加载，总线就会开始执行匹配程序。

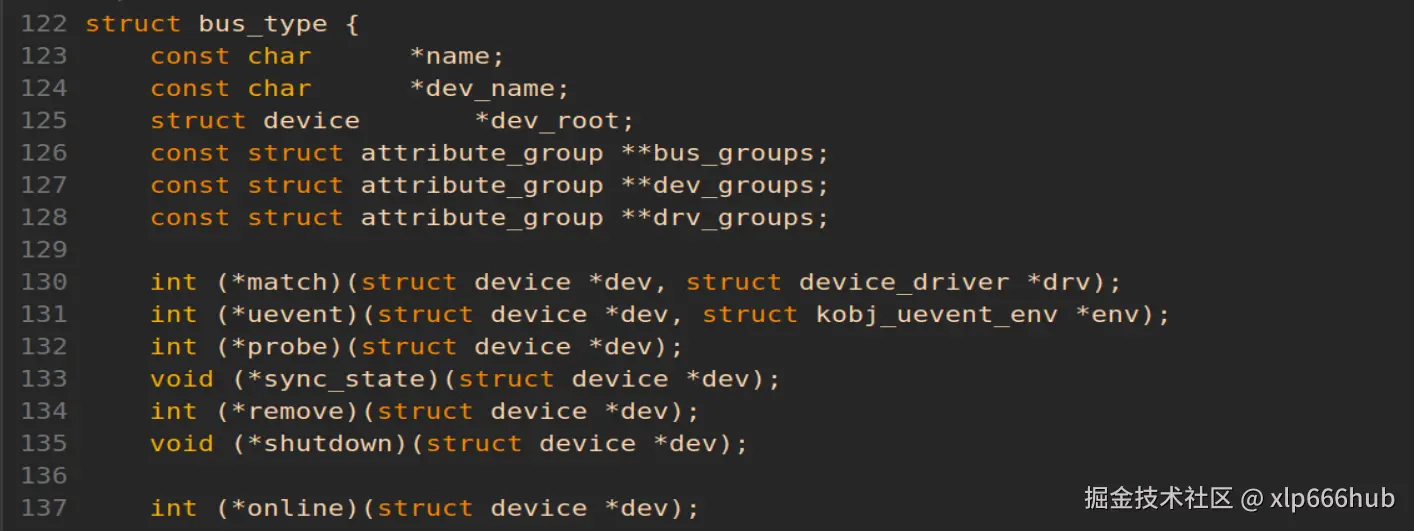

下面是内核源码中bus_type结构体的部分内容：

里面成员很多，我们挑几个重要的看看。

第 123 行是总线名称，比如 "Platform" ， "I2C" 等等。

第 130 行是匹配函数，当有新设备或新驱动加入总线时，内核就是通过自动调用这个函数，来判断两者是否配对的。

第 132 行是初始化函数 ，匹配成功后，内核会调用这个函数，进而调用驱动程序里 的 probe初始化函数。

2.2 设备 Device

Device 结构体描述的是硬件设备信息，在现代 ARM Linux 中，这些信息主要来源于设备树。

设备树里面包含的信息有下面几种：

第一种是资源信息，比如寄存器地址，中断号，DMA 通道等等。

第二种是拓扑信息，描述该设备在设备树中的位置，比如它是谁的父节点，又是谁的子节点。

第三种是状态信息，描述设备现在处于开启状态还是关闭状态。

struct device 就像一个基类，实际开发中，我们通常使用它的派生类，如 struct platform_device。

核心思想是将硬件变动隔离起来，就是将所有变动的硬件信息封装在 Device 里面，通过 DTS 传给内核，从而实现硬件信息和驱动程序的解耦。

2.3 驱动 Driver

Driver 结构体描述的是对应的硬件应该怎么使用。里面的信息主要是包含操作逻辑，比如怎么初始化，怎么读写，怎么处理中断等等。驱动代码里面不应该出现具体的物理地址，地址应该从传入的 Device 指针里面取出来。

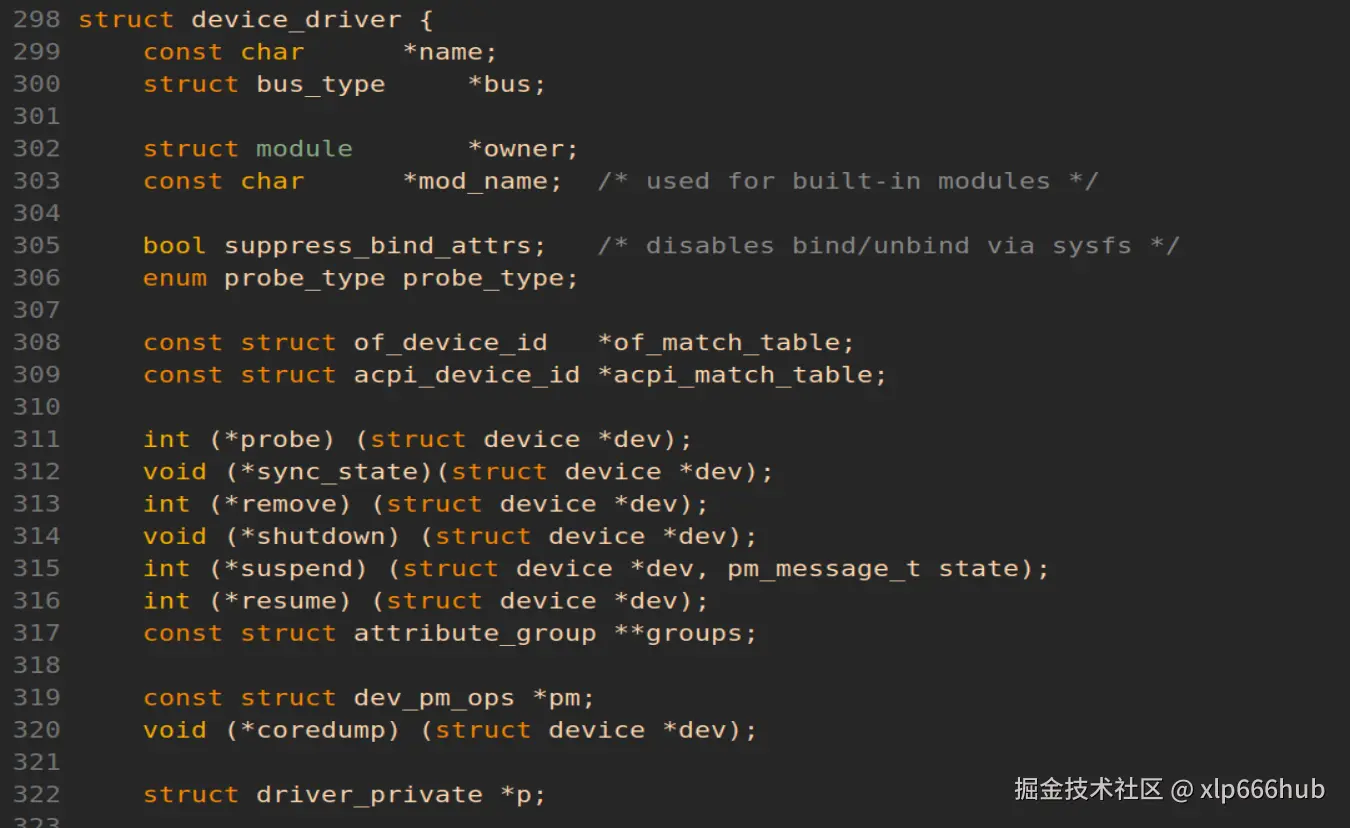

在代码层面，驱动由 struct device_driver 表示，对于使用设备树的 ARM Linux，我们需要特别关注 of_match_table 成员：

这里同样只截取了一部分内容，我们看看最重要的几个成员。

第 299 行是驱动名称。

第 300 行指明该驱动属于哪条总线。

第 308 行，是驱动用来与设备匹配的关键成员。

2.4 类 Class

到这里，我们大概已经知道 Bus 是按照物理连接对设备进行分类，比如一个设备到底是属于 USB 设备还是 I2C 设备。

而类 Class 是按照功能属性对设备进行分类的。

举个例子：

从总线角度来看：一个 USB 鼠标属于 USB 总线，蓝牙鼠标属于蓝牙总线。

而从类的角度来看：他们二者都是属于 input 类，也就是输入类的。

从这个例子中不难看出，Class 向用户空间提供了一个标准的接口，不管底层的物理总线是什么，只要属于同一个 Class ，应用程序就可以用相同的方式来操作设备，屏蔽了底层的差异。

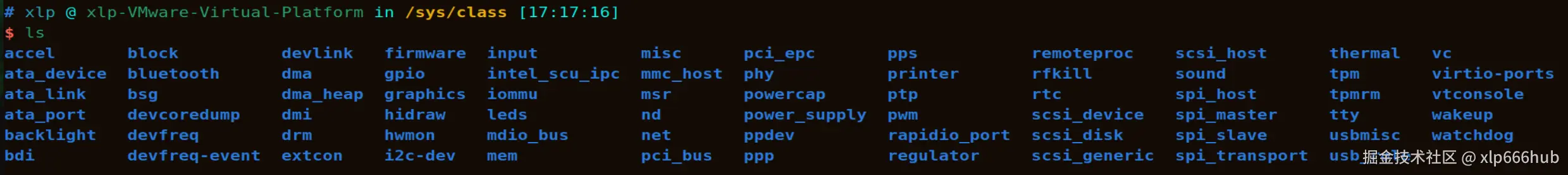

我们可以在 /sys/class/目录下看到所有的类：

2.5 它们是怎么协同工作的

在理解了上面的概念之后，我们来梳理一下内核管理硬件的整个流程：

上面我们提到过，Bus 维护着两个链表。一个是 klist_devices 设备链表，里面是等待配对的硬件设备。另一个是 klist_drivers驱动链表，里面是等待干活的驱动。

当内核解析设备树时，会将节点转化为对应的 Device 结构体并注册到总线上，这时 Devices 链表中的设备加一。

当用户加载内核模块（使用insmod命令）时，Driver 结构体被注册到总线上，这时 Drivers 链表中的驱动加一。

每当 Devices 链表或者 Drivers 链表中增加新成员，总线都会调用.match函数，拿着新来的成员去和对方链表的每一个成员进行比对。常用的平台总线中通常是通过比对compatible属性字符串来决定配对是否成功。

一旦匹配成功，总线就会调用.probe函数进行初始化，这个总线的.probe函数最终会调用驱动的.probe函数，把具体的 Device 结构体传给 Driver。注意：总线先调用自己的 probe ， 进而调用驱动提供的 probe。

在 .probe 函数中，驱动通常会调用子系统的接口，将自己注册到对应的 Class 中，从而在 /dev 或 /sys 下生成文件，供用户层操作。

至此，驱动程序正式拿到了硬件的控制权，然后开始干活。
