【节点】[Float节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

Float节点是Unity Shader Graph中最基础且使用频率最高的节点之一，它用于定义和操作浮点数值。在着色器编程中，浮点数是表示各种参数和计算结果的基石，从简单的颜色强度到复杂的数学运算都离不开浮点数的参与。

Float节点的基本概念

Float节点在Shader Graph中代表一个32位浮点数值，这是计算机图形学中最常用的数值类型。在着色器程序中，浮点数用于表示各种连续的数值，如颜色通道、透明度、时间参数、插值因子等。

Float节点的核心作用是提供一个可配置的浮点数值源，这个数值可以是固定的常量，也可以来自其他节点的动态输出。当没有连接输入端口时，Float节点表现为一个常量值；当连接了输入端口时，它则成为一个数值传递的中转站。

在图形着色器中，浮点数的精度对于最终视觉效果有着直接影响。Unity的Shader Graph支持不同精度的浮点数运算，虽然Float节点默认使用标准精度，但在某些情况下可以通过节点设置或精度控制节点来调整计算精度。

节点界面与属性配置

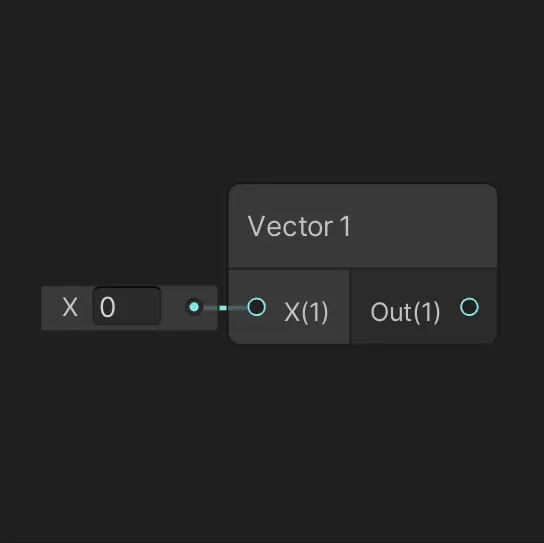

Float节点的用户界面设计简洁而功能明确，主要包括数值显示区和端口连接区两部分。

数值输入区域

• 位于节点中心的数字输入框，支持直接键盘输入或拖拽调整
• 可以输入整数、小数，支持科学计数法表示
• 实时显示当前数值，修改后立即在节点预览中反映变化
• 支持表达式输入，如"2.5 * 3"会在确认后计算并显示结果7.5

属性检查器配置

在节点属性检查器中，开发者可以进一步配置Float节点的行为特性：

• 数值范围限制：设置最小值和最大值，防止数值超出合理范围
• 默认值设定：定义节点的初始数值，便于资源管理和团队协作
• 精度模式选择：根据需求选择Half或Float精度，平衡性能与质量
• 显示名称：为节点赋予有意义的名称，提高Shader Graph的可读性

端口状态指示

• 输入端口未连接时，节点显示配置的固定值
• 输入端口连接后，节点显示来自上游节点的动态值
• 输出端口连接状态通过连线颜色和粗细直观显示

输入端口深度解析

Float节点的输入端口标记为"X"，这是节点接收外部数值的唯一入口。理解输入端口的工作机制对于有效使用Float节点至关重要。

端口数据类型兼容性

Float节点的输入端口专门设计用于接收浮点型数据，但Shader Graph提供了灵活的类型转换机制：

• 直接接受其他Float节点的输出，这是最直接的数值传递
• 自动将Integer节点的整数值转换为浮点数，如整数5转换为5.0
• 从Vector节点提取单个分量，如从Vector3的Y分量获取浮点值
• 接收Boolean节点的输出，true转换为1.0，false转换为0.0

动态数值流处理

当输入端口连接有效数据源时，Float节点进入动态模式：

• 实时传递上游节点的计算结果，支持复杂的数值流水线
• 保持数值精度在整个传递过程中的一致性
• 支持多层级节点网络的数值传递，无深度限制

输入验证与错误处理

Shader Graph会对输入连接进行实时验证：

• 类型不匹配时显示警告图标和错误信息
• 循环依赖检测，防止节点网络形成无限循环
• 提供自动修复建议，如插入适当的转换节点

输出端口功能详解

输出端口"Out"是Float节点处理结果的出口，它将数值传递给下游节点，是整个节点网络数据流的关键环节。

输出数据类型保证

Float节点的输出始终保持为标准的浮点数格式：

• 输出值符合IEEE 754单精度浮点数标准
• 保持数值精度，避免不必要的舍入误差
• 输出范围理论上无限制，但受GPU硬件和Unity设置约束

多路输出支持

虽然单个Float节点只有一个输出端口，但可以通过多种方式实现数值的多路分发：

• 直接拖出多条连线到不同目标节点
• 使用Branch节点实现条件分发
• 通过Vector构造节点将多个Float组合输出

输出性能优化

输出端口的性能特性值得关注：

• 数值传递几乎无性能开销，是最高效的节点操作之一
• 支持GPU并行处理，每个像素或顶点独立计算
• 自动批次处理，减少GPU状态切换

常量模式应用场景

当Float节点的输入端口未连接时，它工作在常量模式，这种模式在着色器开发中有着广泛的应用。

材质参数暴露

将Float节点转换为材质参数是最常见的应用之一：

• 在节点属性中勾选"Exposed"选项，使其在材质Inspector中显示
• 设置合理的默认值和范围限制，提供友好的用户界面
• 通过脚本动态修改参数值，实现运行时材质变化

数学运算常量

在复杂的数学计算中，常量Float节点作为运算因子：

• 作为乘法节点的一个输入，实现数值缩放
• 作为加法节点的偏移量，调整数值基准
• 在三角函数计算中作为角度或系数参数

条件判断阈值

在比较和分支操作中作为参考阈值：

• 在Step节点中作为边缘阈值，控制硬过渡效果
• 在Smoothstep节点中定义平滑过渡的范围
• 在Compare节点中作为比较基准值

颜色和透明度控制

在颜色处理和透明度调整中作为强度参数：

• 控制颜色通道的强度，实现色调调整
• 作为透明度乘数，管理材质透明效果
• 在HDR颜色中作为曝光度或亮度系数

变量模式高级应用

当Float节点连接输入端口时，它成为数据流管道的一部分，这种变量模式支持更加动态和复杂的着色效果。

数值处理流水线

Float节点在数据处理流水线中扮演重要角色：

• 作为中间节点对数值进行临时存储和传递
• 在复杂的节点网络中提供清晰的数值流向指示
• 通过节点注释和颜色编码提高网络可读性

动态效果控制

结合时间节点和其他动态数据源创建动画效果：

• 与Time节点连接创建周期性变化的值
• 通过Sine或Cosine节点实现平滑的波形变化
• 使用Random节点引入随机性变化

基于位置的数值计算

利用空间信息生成动态浮点数值：

• 从Position节点提取特定坐标分量
• 计算距离或角度等几何属性
• 生成基于UV坐标的渐变或噪声图案

物理属性模拟

在物理基础的渲染中计算表面属性：

• 根据视角和光线方向计算高光强度
• 基于表面曲率生成边缘光效果
• 模拟环境光遮蔽或次表面散射效果

生成的代码分析

理解Float节点生成的HLSL代码有助于深入掌握其工作原理和优化着色器性能。

基础代码结构

最简单的Float节点生成的代码非常直接：

HLSL

float _FloatNode_123 = 3.14;

这段代码声明了一个浮点变量并赋予固定值。变量名中的数字是Unity自动生成的唯一标识符，确保变量名不会冲突。

连接输入时的代码

当Float节点连接了输入端口时，生成的代码反映数据流关系：

HLSL

// 假设上游节点生成代码：float _SomeCalculation = ...;
float _FloatNode_123 = _SomeCalculation;

这种情况下，Float节点只是创建了一个变量别名，不会增加额外的计算开销。

材质参数代码

当Float节点暴露为材质参数时，生成的代码更加复杂：

HLSL

// 在CBuffer中定义，支持CPU到GPU的数据传递
CBUFFER_START(UnityPerMaterial)
    float _MyFloatParameter;
CBUFFER_END

// 在着色器函数中使用
float someValue = _MyFloatParameter * 2.0;

优化模式下的代码

在Shader Graph的优化编译模式下，简单的Float节点可能被完全内联：

HLSL

// 原始节点网络
// Float1(2.5) -> Multiply -> Float2(1.5) -> Output

// 优化后可能直接生成
float finalValue = 3.75; // 2.5 * 1.5 = 3.75

编译器会在保证结果正确的前提下，尽可能减少中间变量和计算步骤。

实际应用案例

通过具体的应用案例可以更好地理解Float节点的实际价值。

基础颜色调整

创建一个简单的颜色亮度控制器：

• 创建Color节点设置基础颜色
• 添加Float节点并暴露为材质参数，命名为"Brightness"
• 使用Multiply节点将Color和Float节点连接
• 将结果连接到主节点的Base Color输入

这样就在材质中创建了一个亮度调节滑块，数值1.0表示原始亮度，小于1.0变暗，大于1.0变亮。

动态透明度动画

创建基于时间的透明度波动效果：

• 添加Time节点获取游戏时间
• 使用Sine节点创建周期性波形，频率参数控制波动速度
• 通过Remap节点将Sine的输出从[-1,1]映射到[0,1]范围
• 将结果连接到主节点的Alpha输入

这种技术可以用于创建呼吸灯效果、水面闪烁等动态透明效果。

基于距离的渐隐效果

实现物体随相机距离渐隐的效果：

• 使用Position节点获取物体表面位置
• 使用Distance节点计算表面点到相机位置的距离
• 添加Float节点设置渐隐开始和结束距离
• 使用Smoothstep节点根据距离计算透明度系数
• 将结果连接到主节点的Alpha输入

这种效果常用于LOD过渡、雾效边缘等场景。

高级材质控制

创建复杂的材质参数控制系统：

• 使用多个Float节点控制不同方面的材质属性
• 通过Add、Multiply等数学节点组合这些参数
• 使用Min、Max、Clamp等节点限制参数范围
• 将最终计算结果连接到相应的材质属性

这种模块化的参数控制系统便于调整和重用着色器逻辑。

性能优化建议

合理使用Float节点对于着色器性能有重要影响。

避免不必要的节点

在Shader Graph中，最简单的优化就是减少节点数量：

• 直接使用常量值而不是通过Float节点传递
• 合并可以预先计算的数值关系
• 使用更高效的数学运算替代复杂节点网络

精度选择策略

根据实际需求选择合适的浮点数精度：

• 对于颜色计算和UV操作，Half精度通常足够且更高效
• 对于世界位置和复杂数学运算，使用Float精度保证准确性
• 在移动平台上特别注意精度选择对性能的影响

材质参数优化

合理设计暴露的材质参数：

• 将相关的多个参数组合成Vector类型，减少CBuffer占用
• 为参数设置合理的默认值和范围，避免极端值导致的视觉异常
• 使用Enum类型替代多个Boolean参数，提高可用性

节点网络结构优化

优化Float节点在复杂网络中的使用：

• 避免过深的依赖链，减少寄存器压力
• 重用计算结果而不是重复计算相同值
• 使用Sub Graph封装常用的数值计算逻辑

常见问题与解决方案

在使用Float节点过程中可能会遇到各种问题，这里提供一些常见问题的解决方案。

数值精度问题

浮点数精度问题可能导致细微的视觉差异：

• 避免非常小或非常大的数值，这些数值在浮点运算中容易失去精度
• 在需要高精度计算的场合使用Float精度而不是Half
• 使用适当的舍入函数消除不必要的精度误差

性能瓶颈诊断

当着色器性能不理想时，Float节点可能是问题所在：

• 使用Shader Graph的Performance面板识别热点节点
• 检查是否有不必要的复杂Float节点网络
• 验证材质参数是否导致动态分支或其它性能问题

跨平台兼容性

确保Float节点在不同平台上的行为一致：

• 测试在移动设备上的数值精度和性能表现
• 验证材质参数在不同平台上的取值范围
• 检查数学运算在不同GPU架构上的结果一致性

调试技巧

有效调试Float节点相关的问题：

• 使用Custom Function节点插入调试输出
• 通过颜色可视化Float数值，快速诊断数值范围问题
• 利用Shader Graph的预览模式逐步检查节点网络

---
