一:多控件元素

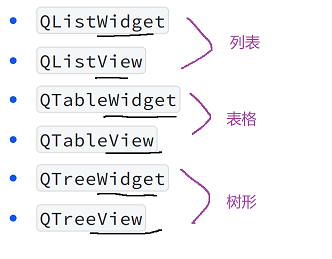

Qt中提供的多元素控件有:

  • QListWidget.
  • QListView.
  • QTableWidget.
  • QTableView.
  • QTreeWidget.
  • QTreeView.

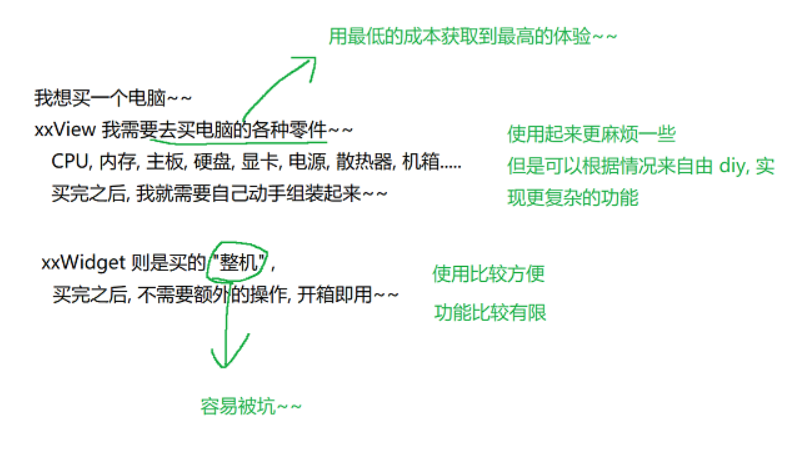

xxWidget与xxView之间的区别

  • xxView是更底层的实现,xxWidget是基于xxView封装而来的.
  • 此处的xxView是MVC结构的一种典型实现,M指的是model(数据),V指的是view(视图即界面),C指的是controller(控制器,即数据与视图之间的业务流程).
  • 此处的xxView只是负责实现了视图,不负责数据如何存储表示,更不负责数据和视图之间的交互,因此如果使用xxView就需要我们自己实现model和controller的部分.

博主再以QTableWidget和QTableView为例讲讲二者的区别

  • QTableView 是基于 MVC 设计的控件. QTableView自身不持有数据. 使用QTableView 的时候需要用户创建⼀个 Model 对象 (比如QStandardModel ), 并且把 Model 和QTableView 关联起来. 后续修改 Model 中的数据就会影响 QTableView 的显示; 修改
    QTableView 的显示也会影响到 Model 中的数据(双向绑定).
  • QTableWidget是QTableView的子类,对Model进行了封装.不需要用户手动创建Model对象,直接就可以QTableWidget中添加数据了.

1:ListWidget

使用QListWidget 能够显示⼀个纵向的列表. 形如:

每个选项都可以被选中.
核心属性

|-------------------|---------------|
| 属性 | 说明 |
| currentRow | 当前被选中的是第几行. |
| count | ⼀共有多少行. |
| sortingEnabled | 是否允许排序. |
| isWrapping | 是否允许换行. |
| itemAlignment | 元素的对齐⽅式. |
| selectRectVisible | 被选中的元素矩形是否可见. |
| spacing | 元素之间的间隔. |

核心方法

|---------------------------------------------------------------------------------------------|---------------------------------------------|
| ⽅法 | 说明 |
| addItem(const QString & label) addItem(QListWidgetItem * item) | 列表中添加元素. |
| currentItem() | 返回QListWidgetItem * 表示当前选中的元素. |
| setCurrentItem(QListWidgetItem * item) | 设置选中哪个元素. |
| setCurrentRow(int row) | 设置选中第几行的元素. |
| insertItem(const QString& label, int row) insertItem(QListWidgetItem * item, int row) | 在指定的位置插入元素 |
| item(int row) | 返回 QListWidgetItem* 表示第 row 行的元素 |
| takeItem(int row) | 删除指定行的元素, 返回QListWidgetItem* 表示是哪个元素被删 除了. |

核心信号

|----------------------------------------------------------------------|----------------------------------|
| 方法 | 说明 |
| currentItemChanged(QListWidgetItem* current, QListWidgetItem* old) | 选中不同元素时会触发,参数是当前选中的元素之和和之前选中的元素. |
| currentRowChanged(int) | 选中不同元素时会触发. 参数是当前选中元素的行数. |
| itemClicked(QListWidgetItem* item) | 点击某个元素时触发 |
| itemDoubleClicked(QListWidgetItem* item) | 双击某个元素时触发 |
| itemEntered(QListWidgetItem * item) | 鼠标进入元素时触发 |

在上述介绍中, 涉及到⼀个关键的类, QListWidgetItem . 这个类表示QListWidget 中的⼀个元素. 核心方法如下, 本质上就是⼀个 "文本+图标"构成的.

|------------------|----------|
| 方法 | 说明 |
| setFont | 设置字体 |
| setIcon | 设置图标 |
| setHidden | 设置隐藏 |
| setSizeHint | 设置尺寸 |
| setSelected | 设置是否选中 |
| setText | 设置文本 |
| setTextAlignment | 设置文本对齐方式 |

1.1:代码示例

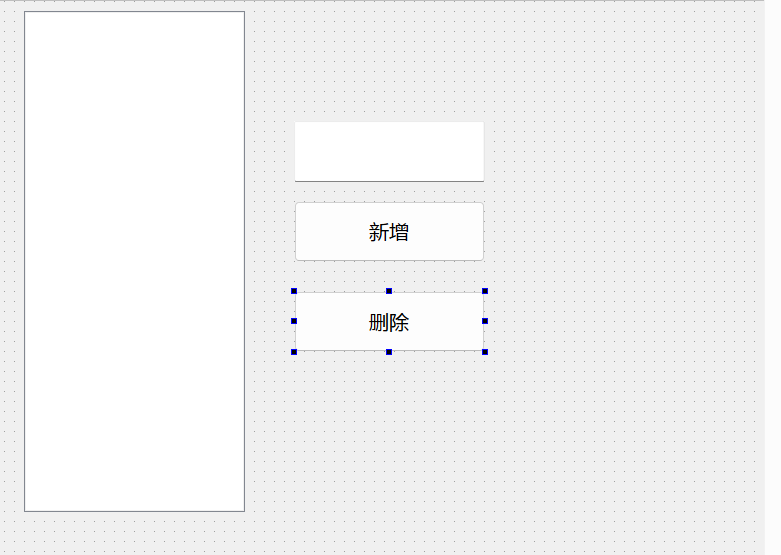

  • 在界⾯上创建⼀个 ListView , 右键 => 变形为 => ListWidget , 再创建⼀个 lineEdit 和 两个按钮.

注意: ListWidget 是 ListView 的子类, 功能比ListView 更丰富. 咱们使用ListWidget 即可.

编写 widget.cpp, 在构造函数中添加初始元素,这里需要给widget.h前面加上#include <QListWidgetItem>

widget.h
cpp 复制代码
#ifndef WIDGET_H
#define WIDGET_H
#include <QListWidgetItem>
#include <QWidget>

QT_BEGIN_NAMESPACE
namespace Ui {
class Widget;
}
QT_END_NAMESPACE

class Widget : public QWidget
{
    Q_OBJECT

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

private slots:
    void on_listWidget_currentItemChanged(QListWidgetItem *current, QListWidgetItem *previous);

    void on_pushButton_clicked();

    void on_pushButton_2_clicked();

private:
    Ui::Widget *ui;
};
#endif // WIDGET_H
widget.cpp
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QDebug>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    ui->listWidget->addItem("C++");
    ui->listWidget->addItem("C");
    ui->listWidget->addItem("Java");
    ui->listWidget->addItem("Python");

}

Widget::~Widget()
{
    delete ui;
}

void Widget::on_listWidget_currentItemChanged(QListWidgetItem *current, QListWidgetItem *previous)
{
    if(current != NULL && previous != NULL)
        qDebug() << "当前选中: " << current->text() << " 之前选中: "<<previous->text();
}


void Widget::on_pushButton_clicked()
{
    const QString & text = ui->lineEdit->text();
    if(text.isEmpty())
        return;
    ui->listWidget->addItem(text);
}


void Widget::on_pushButton_2_clicked()
{
    //当前被选中的是第几行.
    int row = ui->listWidget->currentRow();
    ui->listWidget->takeItem(row);
}

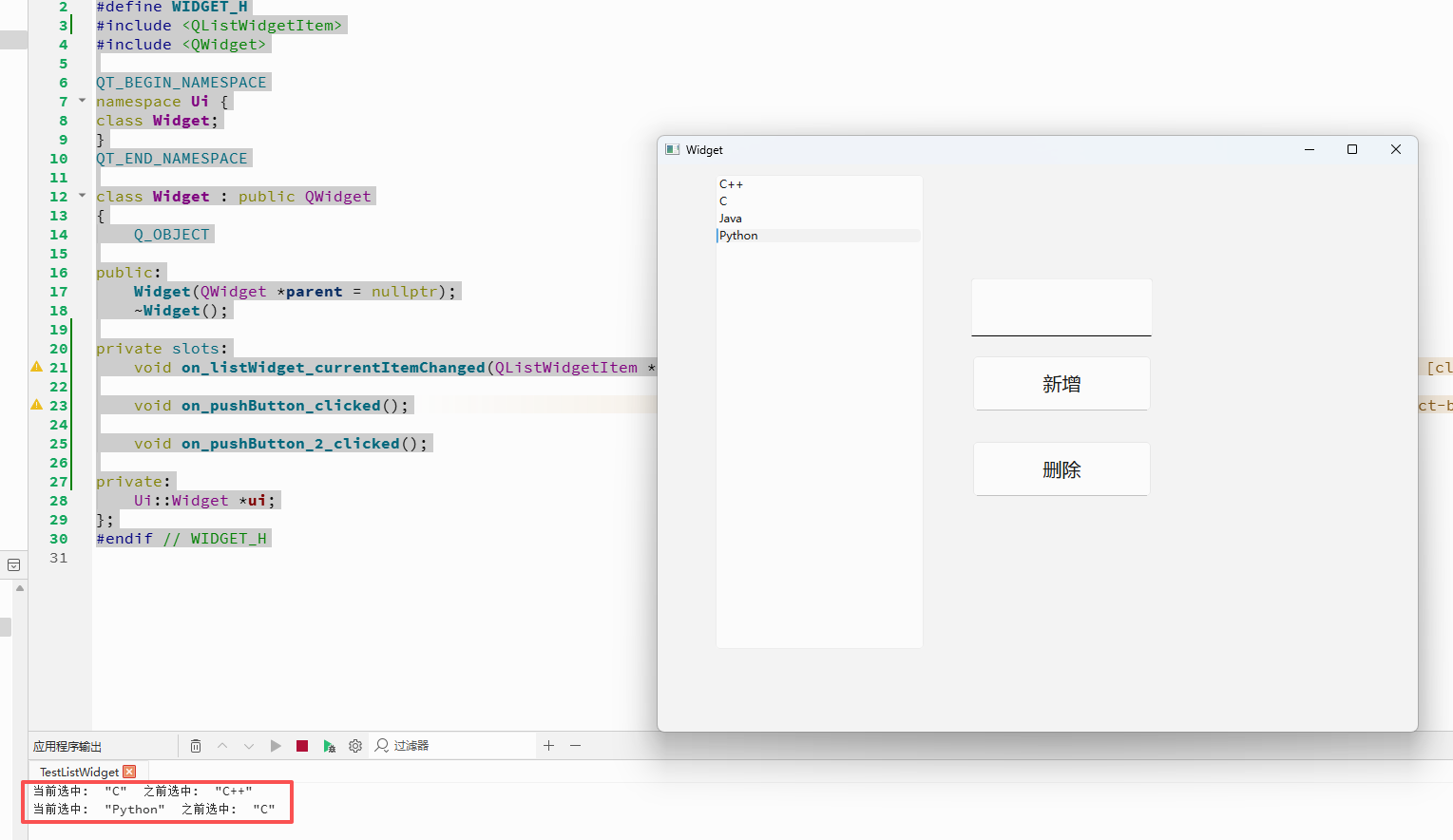

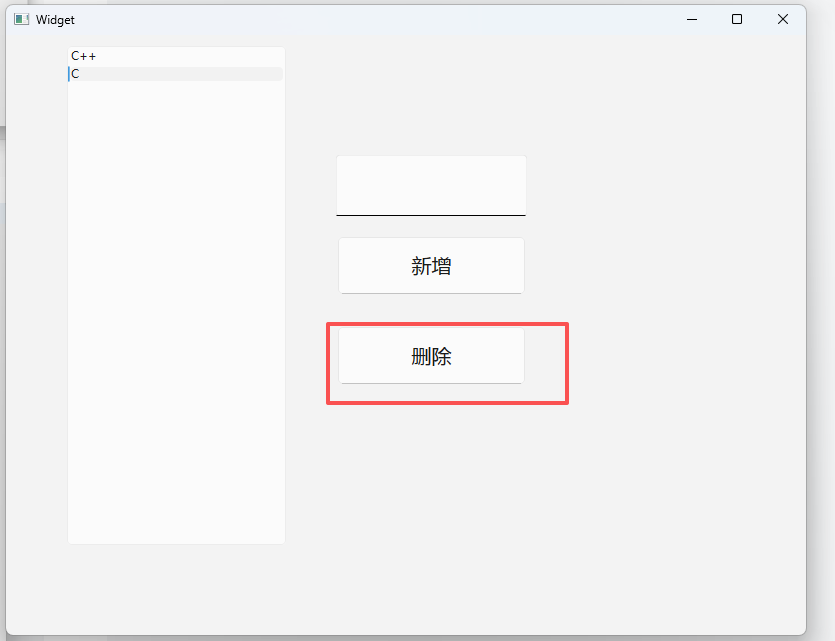

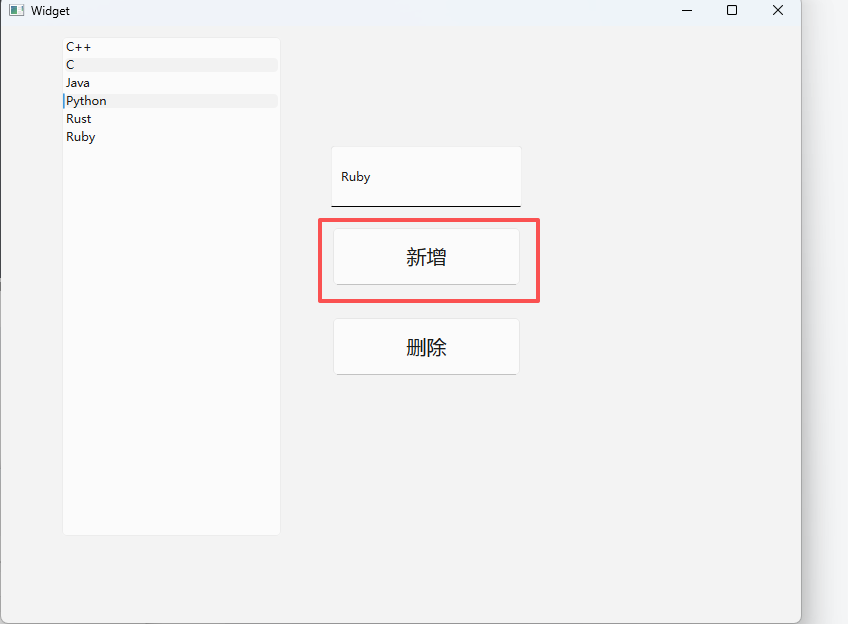

执行程序, 观察效果. 可以新增元素, 选中元素, 删除元素.


2:TbaleWidget

使用QTableWidget表示 ⼀个表格控件. ⼀个表格中包含若干行, 每⼀行又包含若干列. 表格中的每个单元格, 是⼀个 QTableWidgetItem 对象.

QTableWidget核心方法.

|-----------------------------------------------------|--------------------------------|
| 方法 | 说明 |
| item(int row, int column) | 根据行数列数获取指定的 QTableWidgetItem* |
| setItem(int row,int column,QTableWidget*) | 根据行数列数设置表格中的元素 |
| currentItem() | 返回被选中的元素QTableWidgetItem* |
| currentRow() | 返回被选中元素是第几行 |
| currentColumn() | 返回被选中元素是第几列 |
| row(QTableWidgetItem* ) | 获取指定 item 是第几行 |
| column(QTableWidgetItem* ) | 获取指定 item 是第几列 |
| rowCount() | 获取行数 |
| columnCount | 获取列数 |
| insertRow(int row) | 在第row行处插入新行 |
| insertColumn(int column) | 在第column列插入新列 |
| removeRow(int row) | 删除第row行 |
| removeColumn(int column) | 删除第column列 |
| setHorizontalHeaderItem(int column, QTableWidget*) | 设置指定列的表头 |
| setVerticalHeaderItem(int row, QTableWidget*) | 设置指定行的表头 |

QTableWidgetItem 核心 信号.

|---------------------------------------------------------------------------|------------|
| 信号 | 说明 |
| cellClicked(int row,int column) | 点击单元格时触发 |
| cellDoubleClicked(int row, int column) | 双击单元格时触发 |
| cellEntered(int row, int column) | 鼠标进入单元格时触发 |
| currentCellChanged(int row,int column,int previousRow,int previousColumn) | 选中不同单元格时触发 |

QTableWidgetItem 核心方 法.

|-----------------------------|-----------|
| 方法 | 说明 |
| row() | 获取当前是第几行. |
| column() | 获取当前是第几列. |
| setText(const QString&) | 设置⽂本 |
| setTextAlignment(int) | 设置⽂本对⻬ |
| setIcon(const QIcon&) | 设置图标 |
| setSelected(bool) | 设置被选中 |
| setSizeHints(const QSize&) | 设置尺寸 |
| setFont(const QFont&) | 设置字体 |

2.1:代码示例

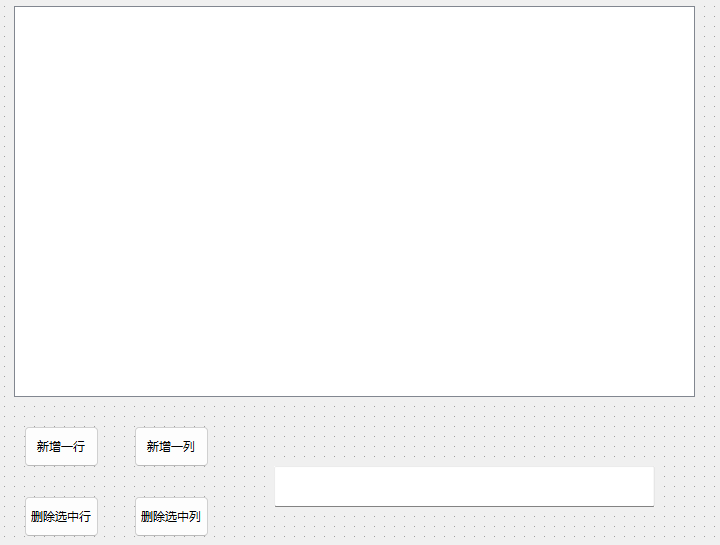

  • 在界面上创建 QTableWidget 和 三个按钮, ⼀个输入框.
    • 注意: QTableWidget 是 QTableView 的子类, 功能比QTableView 更丰富. 咱们使用
      QTableWidget 即可.
widget.cpp
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    //创建3行
    ui->tableWidget->insertRow(0);
    ui->tableWidget->insertRow(1);
    ui->tableWidget->insertRow(2);
    //创建3列
    ui->tableWidget->insertColumn(0);
    ui->tableWidget->insertColumn(1);
    ui->tableWidget->insertColumn(2);

    //设置列名
    ui->tableWidget->setHorizontalHeaderItem(0,new QTableWidgetItem("学号"));
    ui->tableWidget->setHorizontalHeaderItem(1,new QTableWidgetItem("姓名"));
    ui->tableWidget->setHorizontalHeaderItem(2,new QTableWidgetItem("年龄"));

    //设置初始数据
    ui->tableWidget->setItem(0,0,new QTableWidgetItem("1001"));
    ui->tableWidget->setItem(0,1,new QTableWidgetItem("张三"));
    ui->tableWidget->setItem(0,2,new QTableWidgetItem("20"));


    ui->tableWidget->setItem(1,0,new QTableWidgetItem("1002"));
    ui->tableWidget->setItem(1,1,new QTableWidgetItem("李四"));
    ui->tableWidget->setItem(1,2,new QTableWidgetItem("18"));

    ui->tableWidget->setItem(2,0,new QTableWidgetItem("1003"));
    ui->tableWidget->setItem(2,1,new QTableWidgetItem("王五"));
    ui->tableWidget->setItem(2,2,new QTableWidgetItem("28"));

}

Widget::~Widget()
{
    delete ui;
}

void Widget::on_pushButton_AddRow_clicked()
{
    //获取行号
    int RowCount = ui->tableWidget->rowCount();
    //插入行
    ui->tableWidget->insertRow(RowCount);
}


void Widget::on_pushButton_DeleteRow_clicked()
{
    int CurrentRow = ui->tableWidget->currentRow();
    ui->tableWidget->removeRow(CurrentRow);
}


void Widget::on_pushButton_AddColumn_clicked()
{
    //获取到列数
    int colCount = ui->tableWidget->columnCount();
    //插入新列
    ui->tableWidget->insertColumn(colCount);
    //设置列名
    const QString & name = ui->lineEdit->text();
    ui->tableWidget->setHorizontalHeaderItem(colCount,new QTableWidgetItem(name));
}


void Widget::on_pushButton_DeleteColumn_clicked()
{
    int CurrentColumn = ui->tableWidget->currentColumn();
    ui->tableWidget->removeColumn(CurrentColumn);
}

执行程序, 即可完成表格的基本操作.

默认情况下, 单元格中的内容直接就是可编辑的. 如果不想让用户编辑, 可以设置 ui->tableWidget->setEditTriggers(QAbstractItemView::NoEditTriggers);

3:TreeWidget

使用QTreeWidget表示 ⼀个树形控件. 李米娜的每个元素, 都是⼀个 QTreeWidgetItem , 每个
QTreeWidgetItem 可以包含多个文本和图标, 每个文本/图标为⼀个 列. 可以给 QTreeWidget 设置顶层节点(顶层节点可以有多个), 然后再给顶层节点添加子节点, 从而构成树形结构.
QTreeWidget核心方法

|----------------------------------------------|-------------------------------------------|
| 方法 | 说明 |
| clear | 清空所有⼦节点 |
| addTopLevelItem(QTreeWidgetItem * Item) | 新增顶层节点 |
| topLevelItem(int index) | 获取指定下标的顶层节点. |
| indexOfTopLevelItem(QTreeWidgetItem * item) | 查询指定节点是顶层节点中的下标 |
| takeTopLevelItem(int index) | 删除指定的顶层节点. 返回 QTreeWidgetItem*表示被删除 的元素. |
| currentItem | 获取到当前选中的节点, 返回 QTreeWidgetItem* |
| setCurrentItem(QTreeWidgetItem* item) | 选中指定节点 |
| setExpanded(bool) | 展开/关闭节点 |
| setHeaderLabel(const QString & text) | 设置 TreeWidget 的 header 名称. |

QTreeWidget核心信号

|-----------------------------------------------------------------------|----------|
| 信号 | 说明 |
| currentItemChanged(QTreeWidgetItem * current,QTreeWidgetItem * old) | 切换选中时触发 |
| itemClicked(QTreeWidgetItem * item,int col) | 点击元素时触发 |
| itemDoubleClicked(QTreeWidgetItem * item，int col) | 双击元素时触发 |
| itemEntered(QTreeWidgetItem * item,int col) | 鼠标进入时触发 |
| itemExpanded(QTreeWidgetItem * item) | 元素被展开时触发 |
| ItemCollpasend(QTreeWidgetItem * item) | 元素被折叠时触发 |

QTreeWidgetItem核心属性

|---------------|--------|
| 属性 | 说明 |
| text | 持有的文本 |
| textAlignment | ⽂本对齐⽅式 |
| icon | 持有的图表 |
| font | ⽂本字体 |
| hidden | 是否隐藏 |
| disabled | 是否禁用 |
| expand | 是否展开 |
| sizeHint | 尺寸大小 |
| selected | 是否选中 |

QTreeWidgetItem核心方法

|--------------------------------------|----------------------------------|
| 方法 | 说明 |
| addChild(QTreeWidgetItem* child) | 新增⼦节点 |
| childCount() | 子节点的个数 |
| child(int index) | 获取指定下标的⼦节点. 返回 QTreeWidgetItem* |
| takeChild(int index) | 删除对应下标的⼦节点 |
| removeChild(QTreeWidgetItem* child) | 删除对应的⼦节点 |
| parent() | 获取该元素的父节点 |

3.1:代码示例

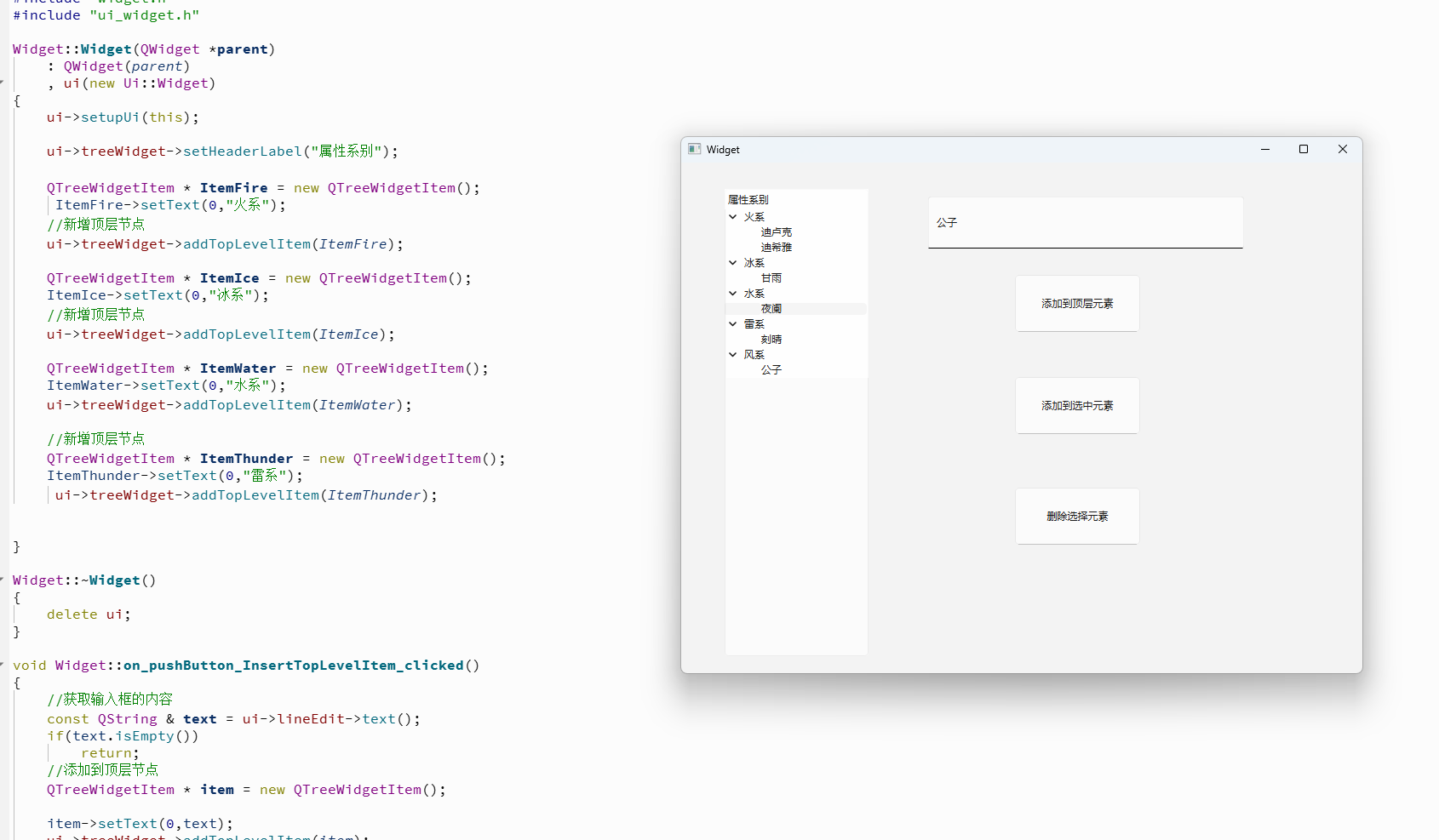

  • 在界面上创建⼀个 TreeView , 右键 => 变形为 => TreeWidget , 再创建⼀个 lineEdit 和 两个按钮.
  • 注意: TreeWidget是TreeView 的子类, 功能比TreeView更丰富. 咱们使用TreeWidget****即可.
widget.cpp
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    ui->treeWidget->setHeaderLabel("属性系别");

    QTreeWidgetItem * ItemFire = new QTreeWidgetItem();
     ItemFire->setText(0,"火系");
    //新增顶层节点
    ui->treeWidget->addTopLevelItem(ItemFire);

    QTreeWidgetItem * ItemIce = new QTreeWidgetItem();
    ItemIce->setText(0,"冰系");
    //新增顶层节点
    ui->treeWidget->addTopLevelItem(ItemIce);

    QTreeWidgetItem * ItemWater = new QTreeWidgetItem();
    ItemWater->setText(0,"水系");
    ui->treeWidget->addTopLevelItem(ItemWater);

    //新增顶层节点
    QTreeWidgetItem * ItemThunder = new QTreeWidgetItem();
    ItemThunder->setText(0,"雷系");
     ui->treeWidget->addTopLevelItem(ItemThunder);


}

Widget::~Widget()
{
    delete ui;
}

void Widget::on_pushButton_InsertTopLevelItem_clicked()
{
    //获取输入框的内容
    const QString & text = ui->lineEdit->text();
    if(text.isEmpty())
        return;
    //添加到顶层节点
    QTreeWidgetItem * item = new QTreeWidgetItem();

    item->setText(0,text);
    ui->treeWidget->addTopLevelItem(item);
}


void Widget::on_pushButton_AddItem_clicked()
{
    //获取输入框的内容
    const QString & text = ui->lineEdit->text();
    if(text.isEmpty())
        return;
    //获取当前选中的节点
    QTreeWidgetItem * CurrentItem = ui->treeWidget->currentItem();
    if(CurrentItem == NULL)
        return;
    //构造新的Item
    QTreeWidgetItem * NewItem = new QTreeWidgetItem();
    NewItem->setText(0,text);
    //添加Item到选中节点
    CurrentItem->addChild(NewItem);
    //展开父节点
    CurrentItem->setExpanded(true);
}


void Widget::on_pushButton_DeleteItem_clicked()
{
    //获取当前选中的节点
    QTreeWidgetItem * CurrentItem = ui->treeWidget->currentItem();
    if(CurrentItem == NULL)
        return;
    //获取选中节点的父节点
    QTreeWidgetItem * Parent = CurrentItem->parent();
    //如果当前的父亲节点为空,说明是顶层节点
    if(Parent == NULL)
    {
        //获取顶层节点下标
        int index = ui->treeWidget->indexOfTopLevelItem(CurrentItem);
        ui->treeWidget->takeTopLevelItem(index);
    }
    else
        //非顶层节点
        Parent->removeChild(CurrentItem);

}

二:容器类控件

1:Group Box

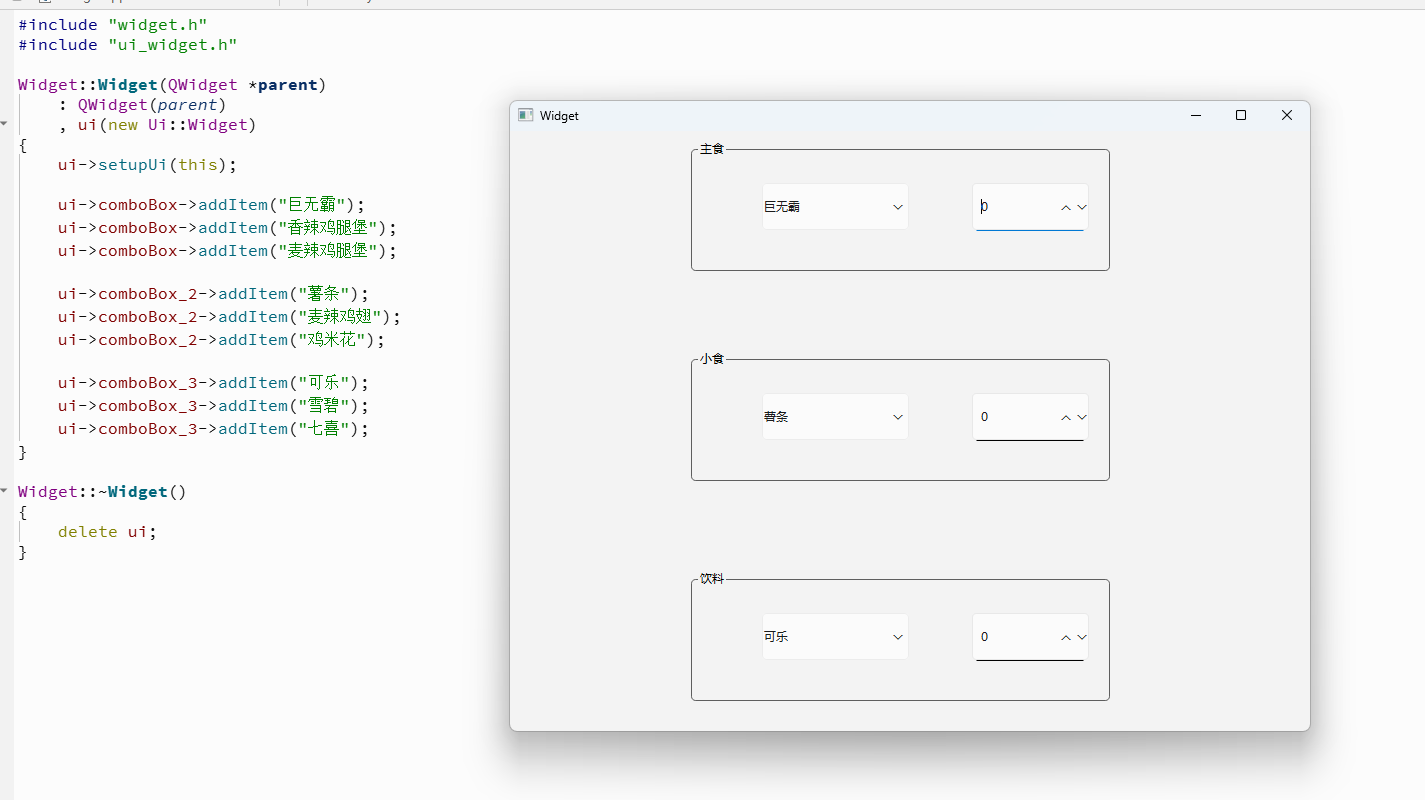

使用Group Box实现⼀个带有标题的分组框. 可以把其他的控件放到里面作为⼀组. 这样看起来能更好看一点.

注意, 不要把 QGroupBox 和 QButtonGroup 混淆. (之前在介绍 QRadionButton 的时候提
到了 QButtonGroup ).
核心属性

|-----------|-------------------------------------|
| 属性 | 说明 |
| title | 分组框的标题. |
| alignment | 分组框内部内容的对齐方式. |
| flat | 是否是"扁平"模式. |
| checkable | 是否可选择. 设为true,则在title前方会多出一个可勾选的部分. |
| checked | 描述分组的选择状态(前提是checkable为true) |

分组框只是⼀个用来"美化界面" 这样的组件, 并不涉及到用户交互和业务逻辑. 属于 "锦上添
花" .

代码示例1

在界面上创建三个分组框, 并且在分组框内部创建下拉框和微调框.

wiget.cpp
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    ui->comboBox->addItem("巨无霸");
    ui->comboBox->addItem("香辣鸡腿堡");
    ui->comboBox->addItem("麦辣鸡腿堡");

    ui->comboBox_2->addItem("薯条");
    ui->comboBox_2->addItem("麦辣鸡翅");
    ui->comboBox_2->addItem("鸡米花");

    ui->comboBox_3->addItem("可乐");
    ui->comboBox_3->addItem("雪碧");
    ui->comboBox_3->addItem("七喜");
}

Widget::~Widget()
{
    delete ui;
}

PS:在复制粘贴控件的时候, ⼀定要先选中对应的父控件, 再粘贴.
运行程序, 观察效果

2:Tab Widget

使用QTabWidget 实现一个带有标签页的控件, 可以往里面添加⼀些 widget. 进一步的就可以通过标签页来切换.
核心属性

|-------------------|----------------------------------------------------|
| 属性 | 说明 |
| tabPosition | 标签页所在的位置 * North 上方 * South 下方 * West 左侧 * East 右侧 |
| currentIndex | 当前选中了第几个标签页 (从 0 开始计算). |
| currentTabText | 当前选中的标签页的文本. |
| currentTabName | 当前选中的标签页的名字. |
| currentTabIcon | 当前选中的标签页的图标. |
| currentTabToolTip | 当前选中的标签页的提示信息. |
| tabsCloseable | 标签页是否可以关闭. |
| movable | 标签页是否可以移动. |

核心信号

|--------------------------|-------------------------------|
| 属性 | 说明 |
| currentChanged(int) | 在标签页发生切换时触发,参数为被点击的选项卡编号. |
| tabBarClicked(int) | 在点击选项卡的标签条的时候触发.参数为被点击的选项卡编号. |
| tabBarDoubleClicked(int) | 在双击选项卡的标签条的时候触发.参数为被点击的选项卡编号. |
| tabCloseRequest(int) | 在标签页关闭时触发,参数为被关闭的选项卡编号. |

代码示例1

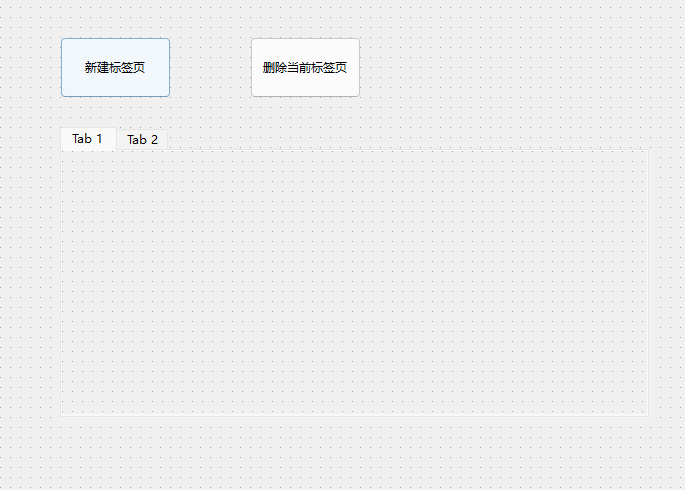

在界⾯上创建⼀个 QTabWidget , 和两个按钮. 按钮的 objectName 为 pushButton_add 和 pushButton_remove.

  • QTabWidget 中的每个标签页都是⼀个 QWidget.

  • 点击标签页, 就可以直接切换.

  • 右键 QTabWidget , 可以添加标签页或者删除标签页.
    编写 widget.cpp, 进行初始化, 给标签页中放个简单的label

  • 注意新创建的 label 的父元素, 是 ui->tab 和 ui->tab_2 . Qt 中使用父子关系决定该控件 "在哪里".

  • 使用 count() 获取到标签页的个数.

  • 使用addTab 新增标签页.

  • 使用removeTab 删除标签页.

  • 使用currentIndex 获取到当前标签页的下标.

  • 使用setCurrentIndex 切换当前标签页.

widget.cpp
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QLabel>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    //新创建的Label的父元素是ui->tab和ui->tab_2.Qt中使用父子关系决定该控件"在哪里"
    QLabel* Label = new QLabel(ui->tab);
    Label->setText("标签页1");
    Label->resize(100,50);

    QLabel* Label2 = new QLabel(ui->tab_2);
    Label2->setText("标签页2");
    Label2->resize(100,50);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::on_pushButton_Add_clicked()
{
    //获取当前有几个标签页
    int count = ui->tabWidget->count();
    //创建新的标签页
    QWidget* Qw = new QWidget();
    ui->tabWidget->addTab(Qw,QString("Tab ") + QString::number(count + 1));
    //给widget中添加Label
    QLabel * Label = new QLabel(Qw);
    Label->setText(QString("标签页") + QString::number(count + 1));
    Label->resize(100,50);
    //切换当前页的下标
    ui->tabWidget->setCurrentIndex(count);
}


void Widget::on_pushButton_Remove_clicked()
{
    //获取当前页下标
    int Index = ui->tabWidget->currentIndex();
    ui->tabWidget->removeTab(Index);
}


void Widget::on_tabWidget_currentChanged(int index)
{
    qDebug() << "当前选中标签页为:> "<< index + 1;
}

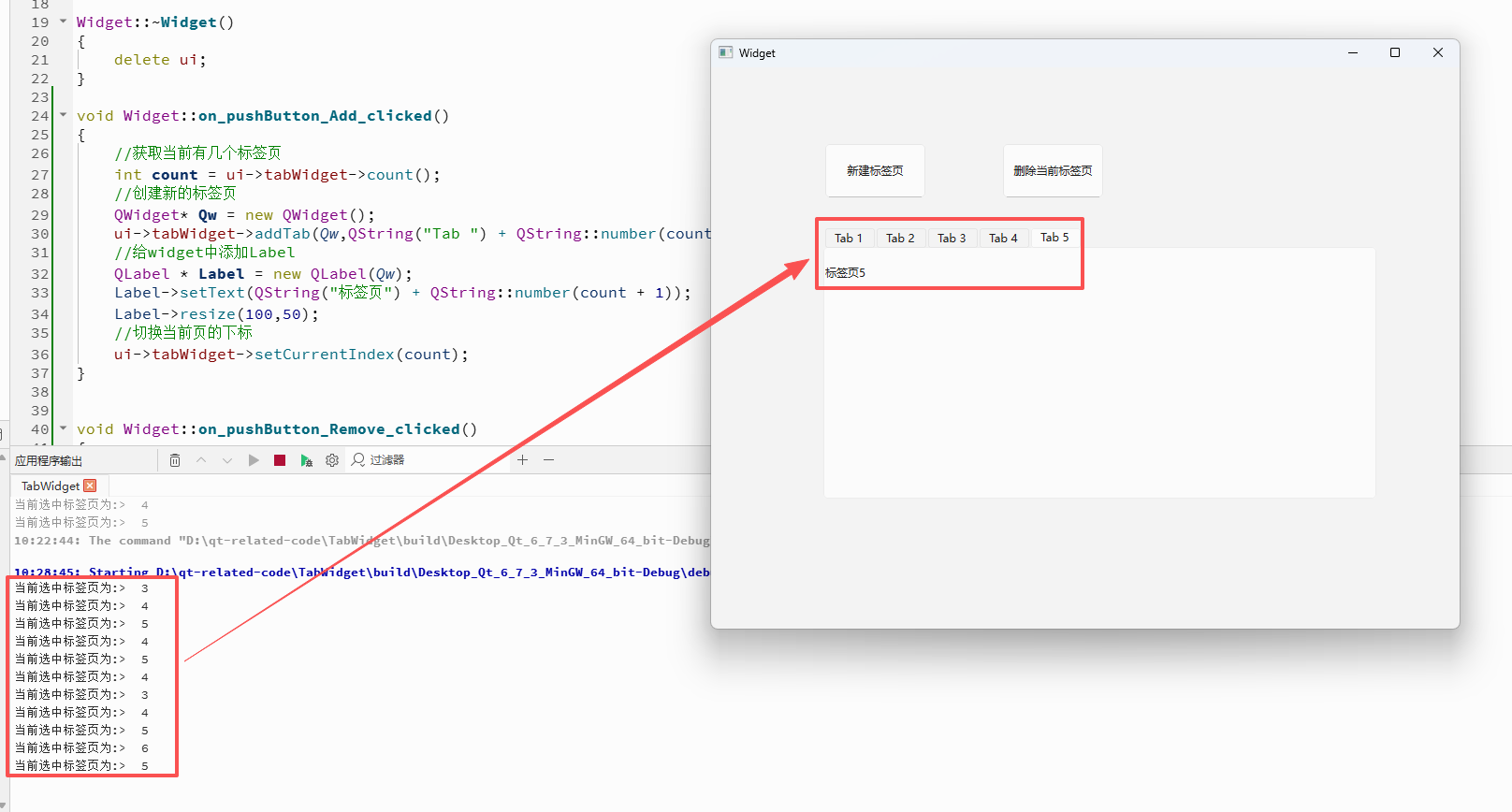

运行程序, 观察效果

  • 点击新建标签页, 可以创建出新的标签.
  • 点击删除当前标签页, 可以删除标签.
  • 切换标签页时, 可以看到 qDebug 打印出的标签页编号.

三:布局管理器

之前使用Qt 在界⾯上创建的控件, 都是通过 "绝对定位" 的方式来设定的.
也就是每个控件所在的位置, 都需要计算坐标, 最终通过 setGeometry 或者 move方式 摆放过去. 这种设定方式其实并不方便. 尤其是界⾯如果内容⽐较多, 不好计算. 而且⼀个窗口大小往往是可以调整的, 按照绝对定位的⽅式, 也无法自适应窗⼝大小. 因此 Qt 引入 "布局管理器" (Layout) 机制, 来解决上述问题.

1:垂直布局

使用QVBoxLayout表示 垂直的布局管理器. V 是 vertical 的缩写.
核心属性

|--------------------|------------|
| 属性 | 说明 |
| layoutLeftMargin | 左侧边距. |
| layoutRightMargin | 右侧边距. |
| layoutTopMargin | 上方边距. |
| layoutBottomMargin | 下方边距. |
| layoutSpacing | 相邻元素之间的间距. |

Layout 只是用于界⾯布局, 并没有提供信号.

代码示例1

编写代码, 创建布局管理器和三个按钮. 并且把按钮添加到布局管理器中.

  • 使用addWidget 把控件添加到布局管理器中.
  • 使用setLayout 设置该布局管理器到 widget 中.
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QVBoxLayout>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QPushButton * Button1 = new QPushButton("按钮1");
    QPushButton * Button2 = new QPushButton("按钮2");
    QPushButton * Button3 = new QPushButton("按钮3");

    // 创建布局管理器, 并且把按钮添加进去
    // 如果创建的时候指定⽗元素为 this, 则后⾯不需要 setLayout ⽅法了
    QVBoxLayout * layout = new QVBoxLayout();
    layout->addWidget(Button1);
    layout->addWidget(Button2);
    layout->addWidget(Button3);

    this->setLayout(layout);
}

Widget::~Widget()
{
    delete ui;
}

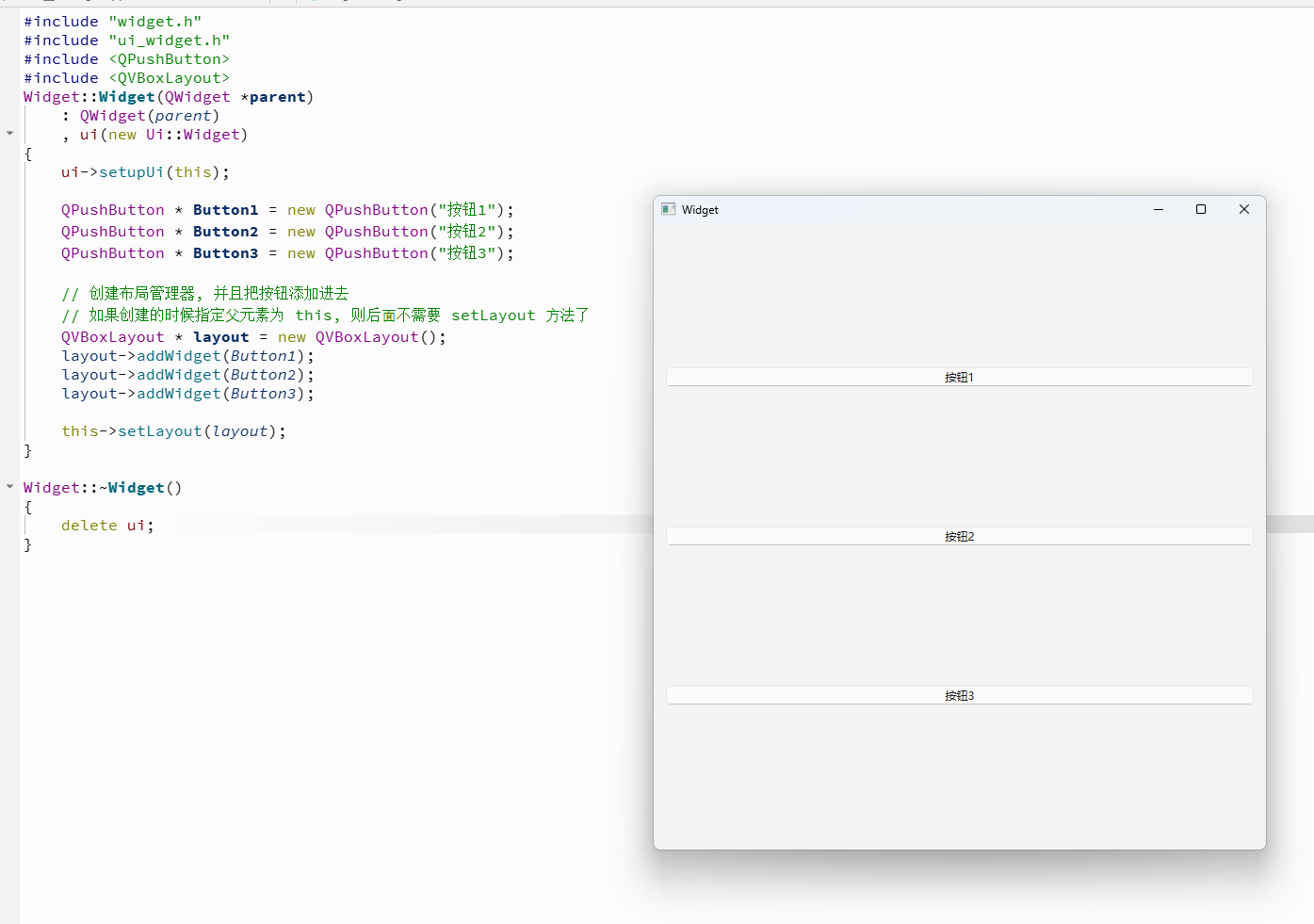

运行程序, 可以看到此时界⾯上的按钮就存在于布局管理器中. 随着窗口尺寸变化而发生改变.
此时三个按钮的尺寸和位置, 都是自动计算出来的.

通过上述代码的方式, 只能给这个 widget 设定⼀个布局管理器. 实际上也可以通过 Qt Design 在⼀个窗口中创建多个布局管理器.

代码示例2

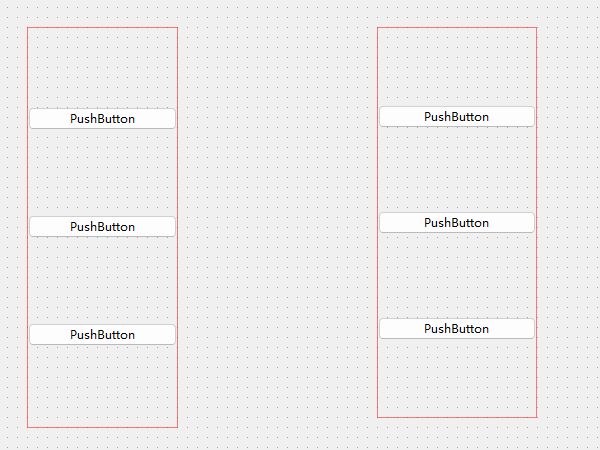

在界面上创建两个 QVBoxLayout , 每个 QVBoxLayout 各放三个按钮.

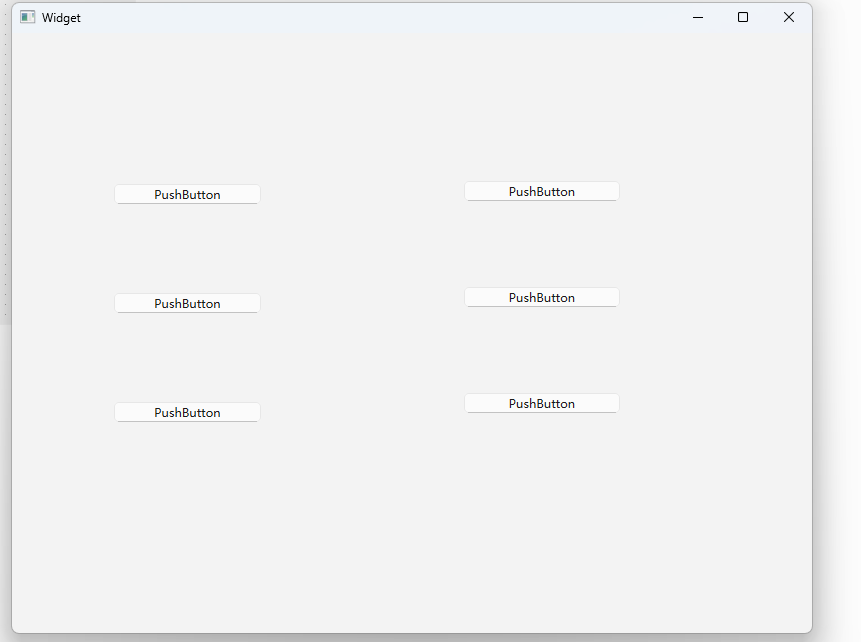

运行程序, 可以看到这些按钮已经自动排列好. 只不过当前这些按钮的位置不能随着窗口变化自动变化.

  • 通过 Qt Designer 创建的布局管理器, 其实是先创建了⼀个 widget, 设置过 geometry 属性的. 再把这个 layout 设置到这个 widget 中.
  • 实际上, ⼀个 widget 只能包含⼀个 layout.
  • 打开ui文件的原始 xml, 可以看到其中的端倪.
  • 这种情况下 layout并非是窗口widget 的布局管理器, 因此不会随着窗口大小改变.
XML 复制代码
<?xml version="1.0" encoding="UTF-8"?>
<ui version="4.0">
 <class>Widget</class>
 <widget class="QWidget" name="Widget">
  <property name="geometry">
   <rect>
    <x>0</x>
    <y>0</y>
    <width>800</width>
    <height>600</height>
   </rect>
  </property>
  <property name="windowTitle">
   <string>Widget</string>
  </property>
  <widget class="QWidget" name="verticalLayoutWidget">
   <property name="geometry">
    <rect>
     <x>100</x>
     <y>70</y>
     <width>151</width>
     <height>401</height>
    </rect>
   </property>
   <layout class="QVBoxLayout" name="verticalLayout">
    <item>
     <widget class="QPushButton" name="pushButton_2">
      <property name="text">
       <string>PushButton</string>
      </property>
     </widget>
    </item>
    <item>
     <widget class="QPushButton" name="pushButton_3">
      <property name="text">
       <string>PushButton</string>
      </property>
     </widget>
    </item>
    <item>
     <widget class="QPushButton" name="pushButton">
      <property name="text">
       <string>PushButton</string>
      </property>
     </widget>
    </item>
   </layout>
  </widget>
  <widget class="QWidget" name="verticalLayoutWidget_2">
   <property name="geometry">
    <rect>
     <x>450</x>
     <y>70</y>
     <width>160</width>
     <height>391</height>
    </rect>
   </property>
   <layout class="QVBoxLayout" name="verticalLayout_2">
    <item>
     <widget class="QPushButton" name="pushButton_6">
      <property name="text">
       <string>PushButton</string>
      </property>
     </widget>
    </item>
    <item>
     <widget class="QPushButton" name="pushButton_5">
      <property name="text">
       <string>PushButton</string>
      </property>
     </widget>
    </item>
    <item>
     <widget class="QPushButton" name="pushButton_4">
      <property name="text">
       <string>PushButton</string>
      </property>
     </widget>
    </item>
   </layout>
  </widget>
 </widget>
 <resources/>
 <connections/>
</ui>

2:水平布局

使用QHBoxLayout表示 垂直的布局管理器. H 是 horizontal 的缩写.

核心属性(和 QVBoxLayout 属性是⼀致的).

|--------------------|-----------|
| 属性 | 说明 |
| layoutLeftMargin | 左侧边距 |
| layoutRightMargin | 右侧边距 |
| layoutTopMargin | 上方边距 |
| layoutBottomMargin | 下方边距 |
| layoutSpacing | 相邻元素之间的间距 |

代码示例1

编写代码, 创建布局管理器和三个按钮. 并且把按钮添加到布局管理器中.

widget.cpp
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QHBoxLayout>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    //创建三个按钮
    QPushButton * Button1 = new QPushButton("按钮1");
    QPushButton * Button2 = new QPushButton("按钮2");
    QPushButton * Button3 = new QPushButton("按钮3");

    //创建布局管理器
    QHBoxLayout * layout = new QHBoxLayout();
    layout->addWidget(Button1);
    layout->addWidget(Button2);
    layout->addWidget(Button3);

    //设置layout到widget上
    this->setLayout(layout);

}

Widget::~Widget()
{
    delete ui;
}

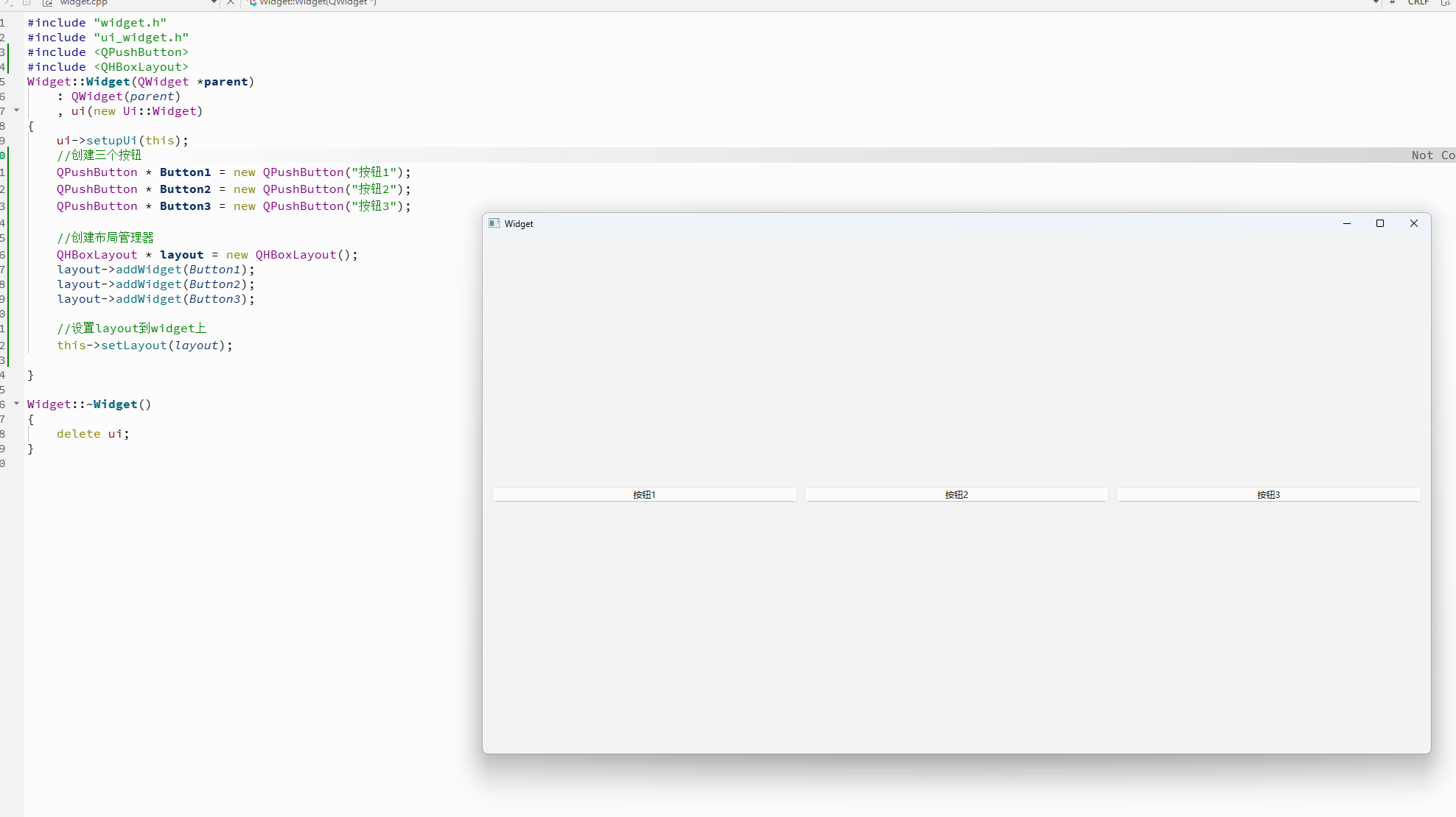

运行程序, 可以看到此时界⾯上的按钮就存在于布局管理器中. 随着窗口尺寸变化而发生改变.

代码示例2

使用addLayout给 layout 中添加子layout.

widget.cpp
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QVBoxLayout>
#include <QPushButton>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    //建立顶层layout
    QVBoxLayout * LayoutParent = new QVBoxLayout();

    this->setLayout(LayoutParent);
    //添加两个按钮进去
    QPushButton * Button1 = new QPushButton("按钮1");
    QPushButton * Button2 = new QPushButton("按钮2");
    LayoutParent->addWidget(Button1);
    LayoutParent->addWidget(Button2);
    //创建子layout
    QHBoxLayout * LayoutChild = new QHBoxLayout();
    QPushButton * Button3 = new QPushButton("按钮3");
    QPushButton * Button4 = new QPushButton("按钮4");
    LayoutChild->addWidget(Button3);
    LayoutChild->addWidget(Button4);

    //把这个子layout添加到父layout中
    LayoutParent->addLayout(LayoutChild);

}

Widget::~Widget()
{
    delete ui;
}

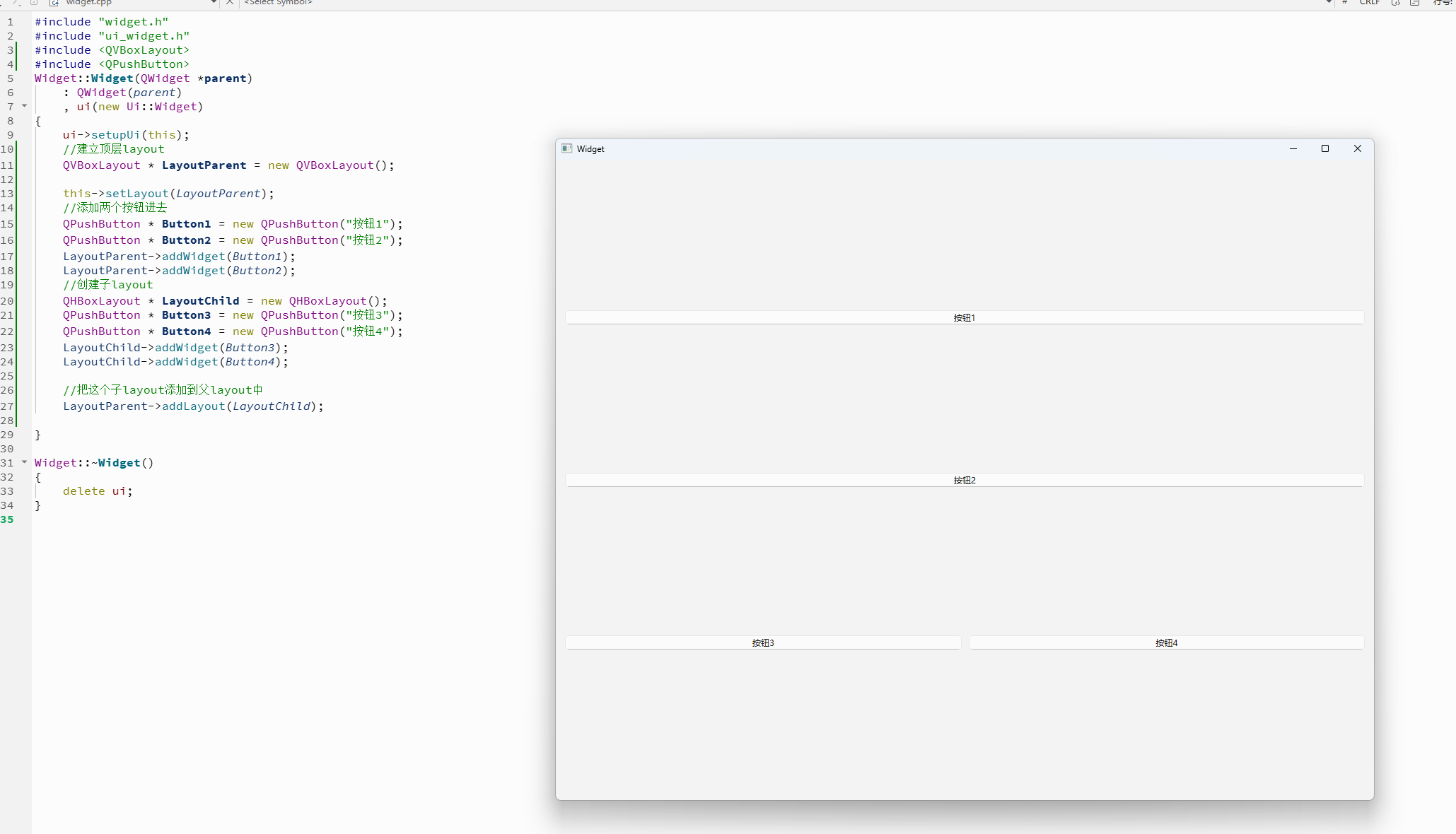

执行程序, 观察结果.

3:网格布局

Qt中还提供了QGridLayout用来实现网格布局的效果,可以达到M*N的这种网格的效果.

核心属性

  • 整体和 QVBoxLayout 以及 QHBoxLayout 相似. 但是设置 spacing 的时候是按照垂直水平两个方向来设置的.

|-------------------------|----------------|
| 属性 | 说明 |
| layoutLeftMargin | 左侧边距. |
| layoutRightMargin | 右侧边距. |
| layoutTopMargin | 上方边距. |
| layoutBottomMargin | 下方边距. |
| layoutHorizontalSpacing | 相邻元素之间水平方向的间距. |
| layoutVerticalSpacing | 相邻元素之间垂直方向的间距. |
| layoutRowStretch | 行方向的拉伸系数. |
| layoutColumnStretch | 列方向的拉伸系数. |

代码示例1

代码中创建 QGridLayout 和 4 个按钮.

  • 使用addWidget 添加控件到布局管理器中. 但是添加的同时会指定两个坐标. 表示放在第几行, 第几列.
widget.cpp
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QGridLayout>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QPushButton * Button1 = new QPushButton("按钮1");
    QPushButton * Button2 = new QPushButton("按钮1");
    QPushButton * Button3 = new QPushButton("按钮1");
    QPushButton * Button4 = new QPushButton("按钮1");

    //创建网格布局管理器,并且添加元素
    QGridLayout * layout = new QGridLayout();
    layout->addWidget(Button1,0,0);
    layout->addWidget(Button2,0,1);
    layout->addWidget(Button3,1,0);
    layout->addWidget(Button4,1,1);

    //设置layout到窗口中
    this->setLayout(layout);
}

Widget::~Widget()
{
    delete ui;
}

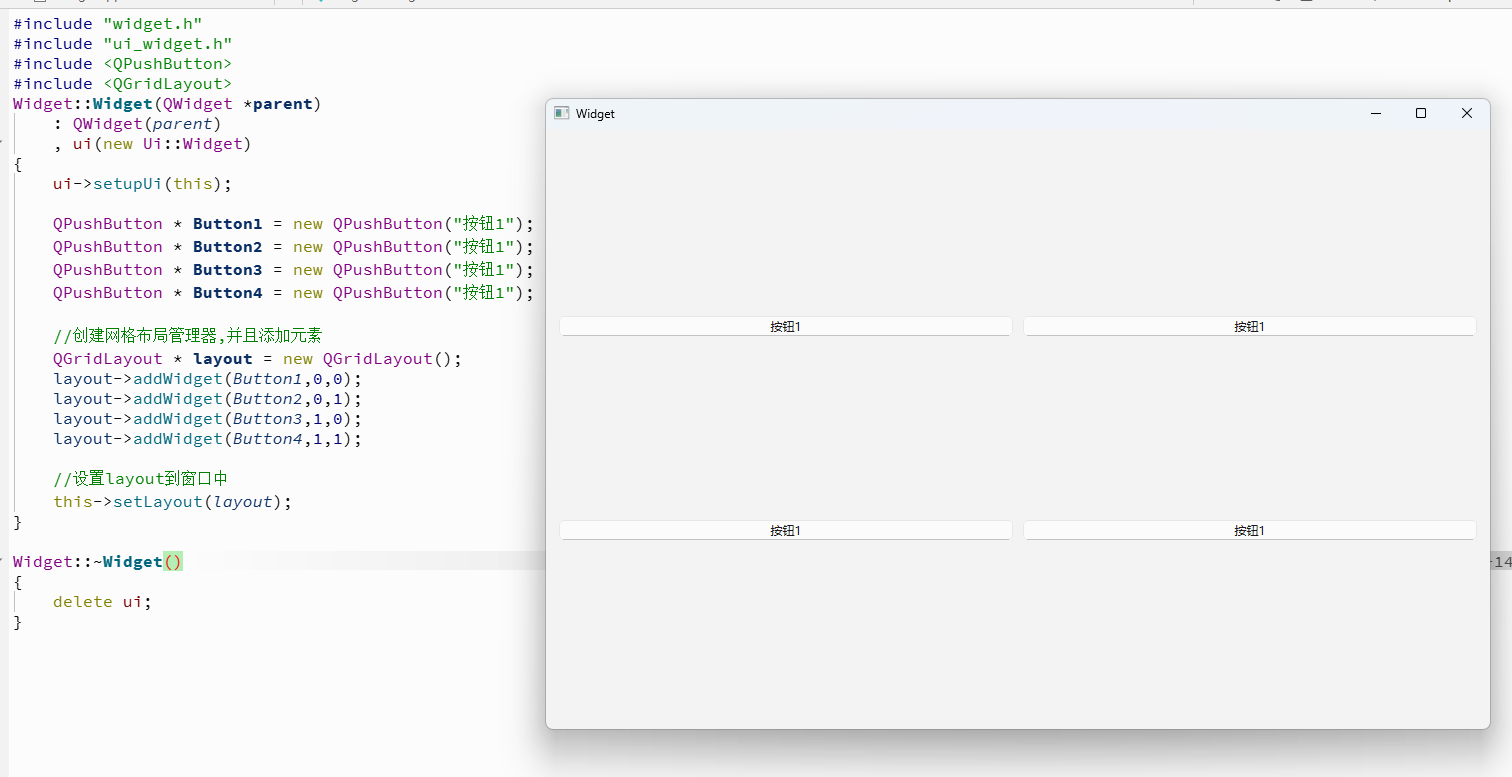

执行代码, 观察效果. 可以看到当前的这几个按钮是按照 2行2列的方式排列的.

如果调整行列坐标为下列代码.

cpp 复制代码
    //创建网格布局管理器,并且添加元素
    QGridLayout * layout = new QGridLayout();
    layout->addWidget(Button1,0,0);
    layout->addWidget(Button2,0,1);
    layout->addWidget(Button3,0,2);
    layout->addWidget(Button4,0,3);

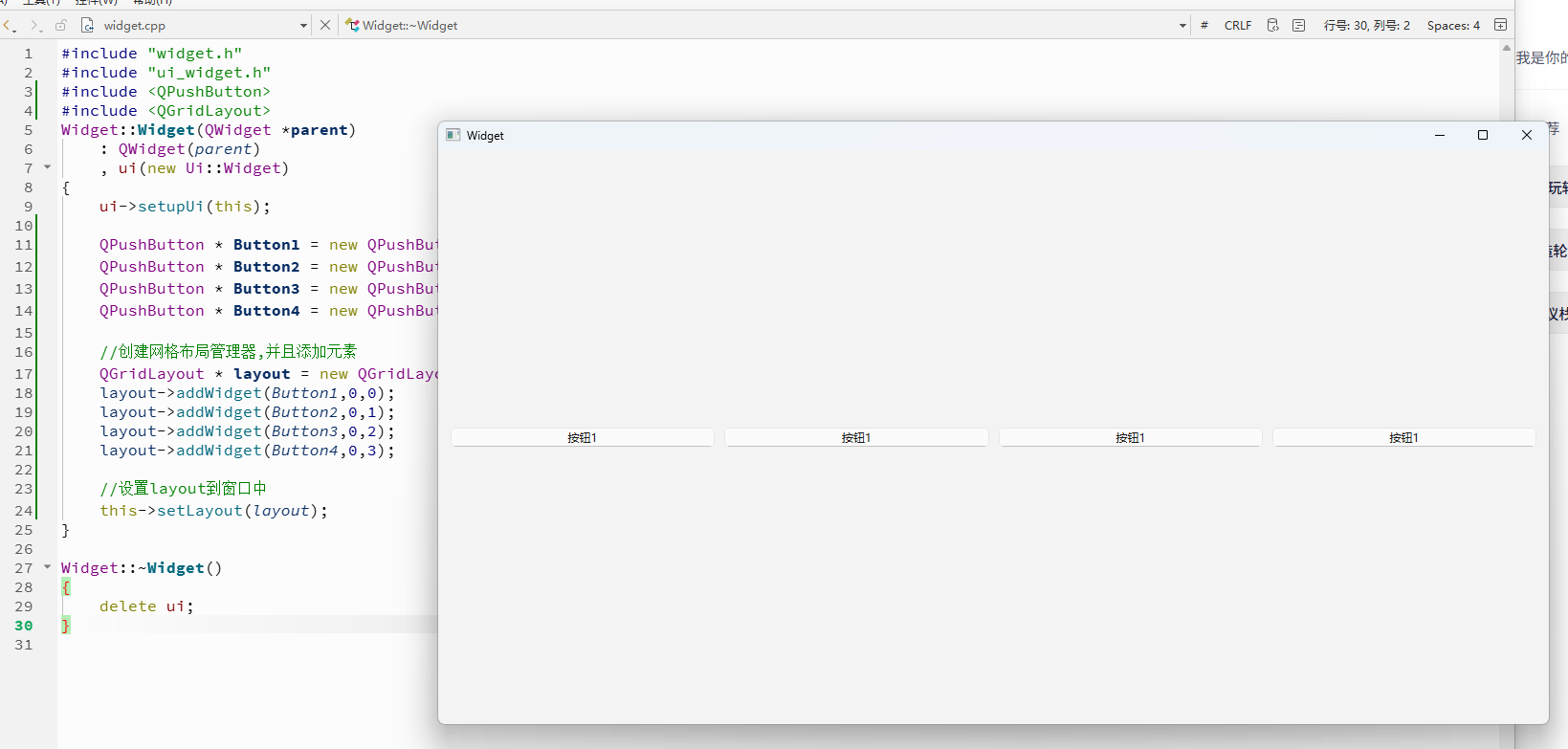

执行代码, 可以看到这几个按钮都在同一行了. 相当于 QHBoxLayout.

如果调整行列坐标为下列代码

cpp 复制代码

    //创建网格布局管理器,并且添加元素
    QGridLayout * layout = new QGridLayout();
    //相当于QVBoxLayout
    layout->addWidget(Button1,1,0);
    layout->addWidget(Button2,2,0);
    layout->addWidget(Button3,3,0);
    layout->addWidget(Button4,4,0);

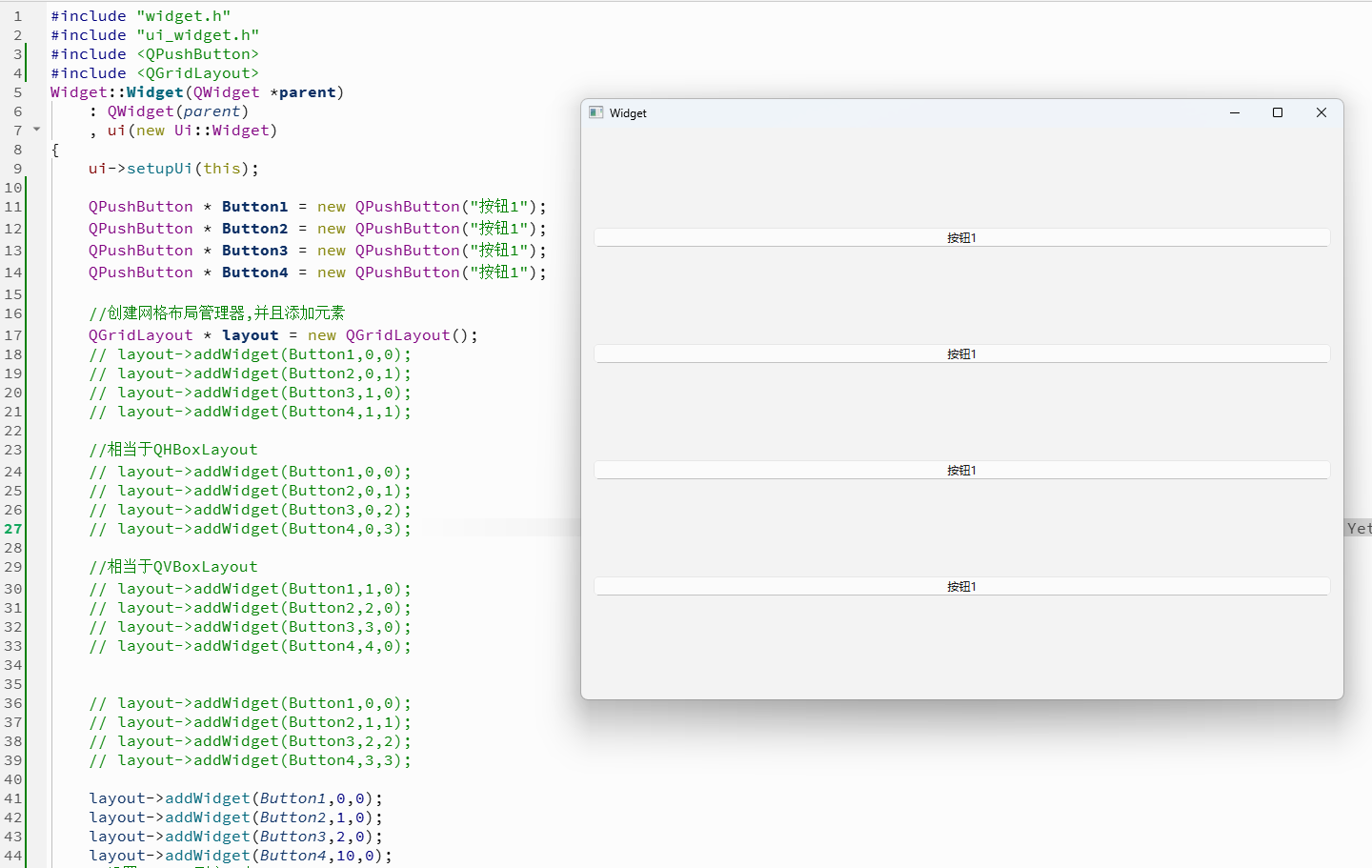

执行代码, 可以看到这几个按钮都在同⼀列了. 相当于 QVBoxLayout.

任意调整行列, 即可看到不同的效果.

cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QGridLayout>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QPushButton * Button1 = new QPushButton("按钮1");
    QPushButton * Button2 = new QPushButton("按钮1");
    QPushButton * Button3 = new QPushButton("按钮1");
    QPushButton * Button4 = new QPushButton("按钮1");


    layout->addWidget(Button1,0,0);
    layout->addWidget(Button2,1,1);
    layout->addWidget(Button3,2,2);
    layout->addWidget(Button4,3,3);
    //设置layout到窗口中
    this->setLayout(layout);
}

Widget::~Widget()
{
    delete ui;
}


编写代码形如

cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QGridLayout>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QPushButton * Button1 = new QPushButton("按钮1");
    QPushButton * Button2 = new QPushButton("按钮1");
    QPushButton * Button3 = new QPushButton("按钮1");
    QPushButton * Button4 = new QPushButton("按钮1");

    //创建网格布局管理器,并且添加元素
    QGridLayout * layout = new QGridLayout();

    layout->addWidget(Button1,0,0);
    layout->addWidget(Button2,1,0);
    layout->addWidget(Button3,2,0);
    layout->addWidget(Button4,10,0);
    //设置layout到窗口中
    this->setLayout(layout);
}

Widget::~Widget()
{
    delete ui;
}
  • 此处也要注意, 设置行和列的时候, 如果设置的是⼀个很大的值, 但是这个值和上⼀个值之间并没有其他的元素, 那么并不会在中间腾出额外的空间.
  • 虽然把Button4设置在第10行, 但是由于 3-9行没有元素. 因此 Button4仍然会紧挨在 Button3下方. 看起来和上面的 0 1 2 3 的情况是相同的.

代码示例2

widget.cpp
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QGridLayout>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QPushButton * Button1  = new QPushButton("按钮1");
    QPushButton * Button2  = new QPushButton("按钮2");
    QPushButton * Button3  = new QPushButton("按钮3");
    QPushButton * Button4  = new QPushButton("按钮4");
    QPushButton * Button5  = new QPushButton("按钮5");
    QPushButton * Button6  = new QPushButton("按钮6");
    // 创建⽹格布局管理器, 并且添加元素
    QGridLayout * Layout = new QGridLayout();
    Layout->addWidget(Button1,0,0);
    Layout->addWidget(Button2,0,1);
    Layout->addWidget(Button3,0,2);
    Layout->addWidget(Button4,1,0);
    Layout->addWidget(Button5,1,1);
    Layout->addWidget(Button6,1,2);


    //按照1:1:2的方式来设置宽度
    Layout->setColumnStretch(0,1);
    Layout->setColumnStretch(1,1);
    Layout->setColumnStretch(2,2);

    this->setLayout(Layout);
}

Widget::~Widget()
{
    delete ui;
}

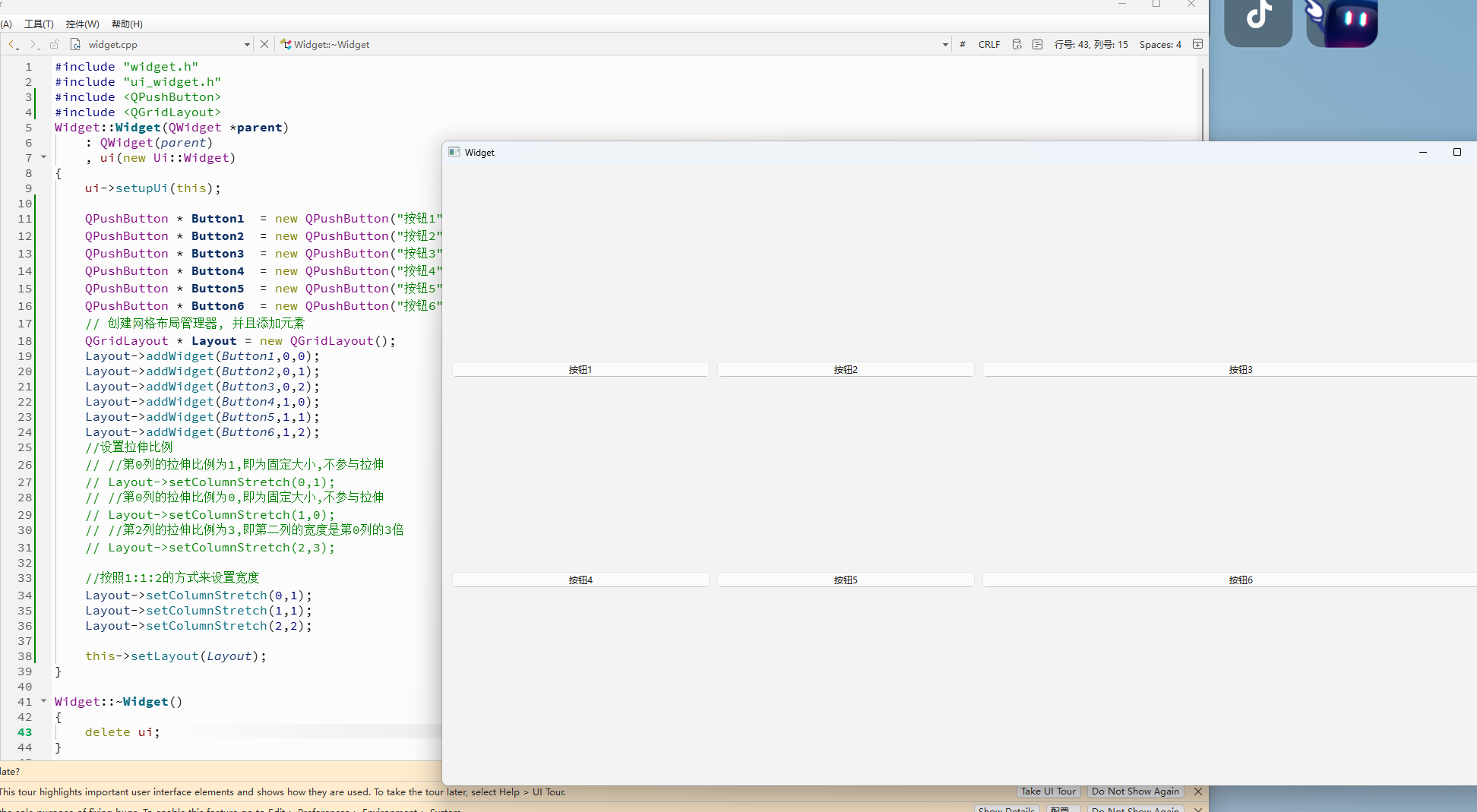

如果要将每一个列都设置拉伸系数的话,那么可以修改成下面的代码.

cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QGridLayout>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QPushButton * Button1  = new QPushButton("按钮1");
    QPushButton * Button2  = new QPushButton("按钮2");
    QPushButton * Button3  = new QPushButton("按钮3");
    QPushButton * Button4  = new QPushButton("按钮4");
    QPushButton * Button5  = new QPushButton("按钮5");
    QPushButton * Button6  = new QPushButton("按钮6");
    // 创建⽹格布局管理器, 并且添加元素
    QGridLayout * Layout = new QGridLayout();
    Layout->addWidget(Button1,0,0);
    Layout->addWidget(Button2,0,1);
    Layout->addWidget(Button3,0,2);
    Layout->addWidget(Button4,1,0);
    Layout->addWidget(Button5,1,1);
    Layout->addWidget(Button6,1,2);

    //按照1:1:2的方式来设置宽度
    Layout->setColumnStretch(0,1);
    Layout->setColumnStretch(1,1);
    Layout->setColumnStretch(2,2);

    this->setLayout(Layout);
}

Widget::~Widget()
{
    delete ui;
}

另外, QGridLayout 也提供了 setRowStretch 设置⾏之间的拉伸系数. 上述案例中, 直接设置 setRowStretch 效果不明显, 因为每个按钮的高度是固定的. 需要把按钮的垂直方向sizePolicy 属性设置为 QSizePolicy::Expanding尽可能填充满布局管理器, 才能看到效果.

代码示例3

使用setSizePolicy 设置按钮的尺寸策略.可选的值如下:

  • QSizePolicy:Ingored:忽略控件的尺寸,不对布局产生影响.
  • QSizePolicy:Minium:控件的最小尺寸为固定值,布局时不会超过该值.
  • QSizePolicy::Maximum:控件的最大尺寸为固定值，布局时不会小于该值.
  • QSizePolicy:Preferred:控件的理想尺寸为固定值,布局时会尽量接近该值.
  • QSizePolicy:Expanding:控件的尺寸可以根据空间调整，尽可能占据更多空间.
  • QSizePolicy::Shrinking:控件的尺寸可以根据空间调整，尽可能缩小以适应空间。

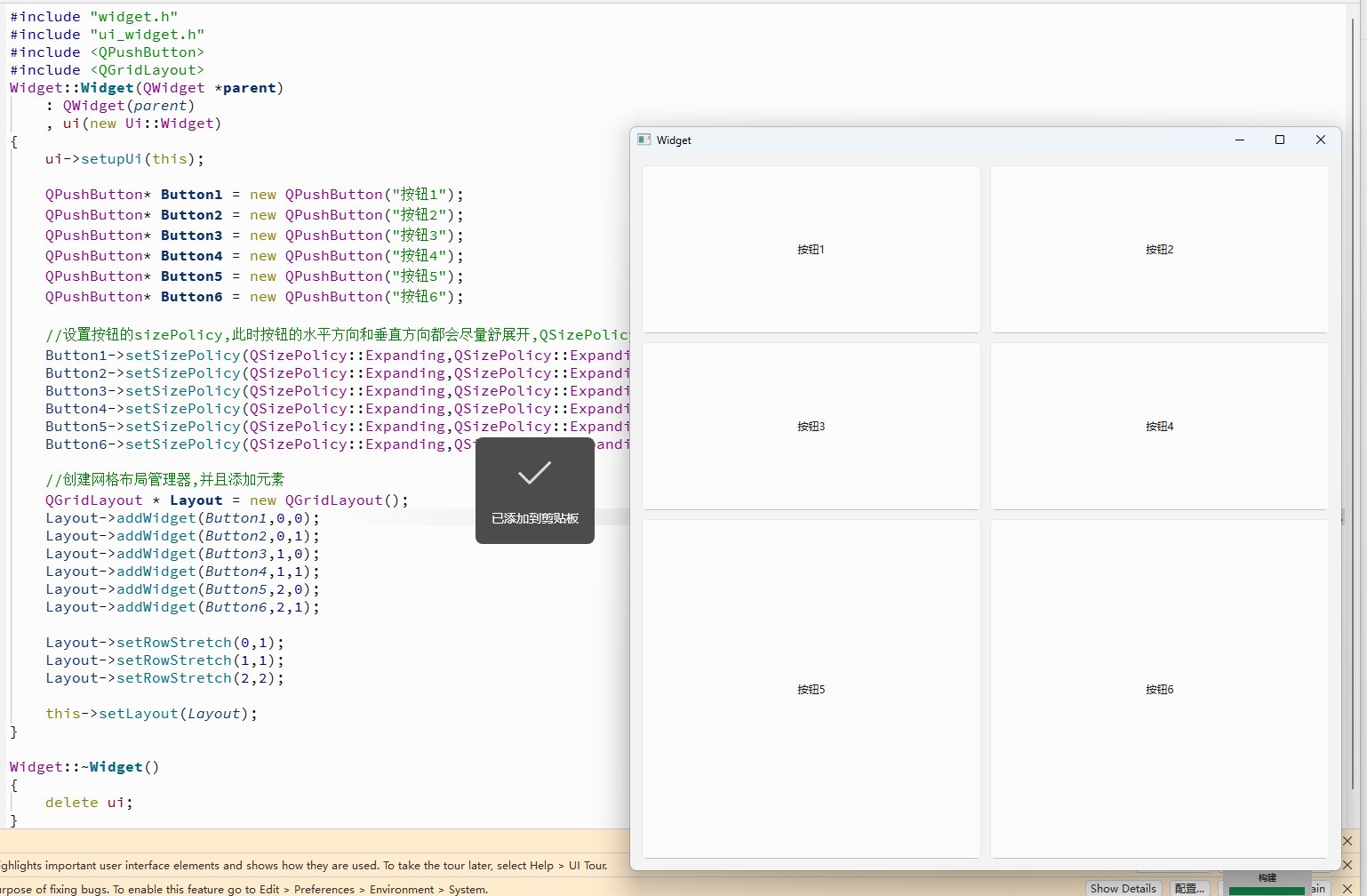

widget.cpp
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QGridLayout>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QPushButton* Button1 = new QPushButton("按钮1");
    QPushButton* Button2 = new QPushButton("按钮2");
    QPushButton* Button3 = new QPushButton("按钮3");
    QPushButton* Button4 = new QPushButton("按钮4");
    QPushButton* Button5 = new QPushButton("按钮5");
    QPushButton* Button6 = new QPushButton("按钮6");

    //设置按钮的sizePolicy,此时按钮的水平方向和垂直方向都会尽量舒展开,QSizePolicy::Expanding:控件的尺寸可以根据空间调整,尽可能占据更多空间
    Button1->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);
    Button2->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);
    Button3->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);
    Button4->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);
    Button5->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);
    Button6->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);

    //创建网格布局管理器,并且添加元素
    QGridLayout * Layout = new QGridLayout();
    Layout->addWidget(Button1,0,0);
    Layout->addWidget(Button2,0,1);
    Layout->addWidget(Button3,1,0);
    Layout->addWidget(Button4,1,1);
    Layout->addWidget(Button5,2,0);
    Layout->addWidget(Button6,2,1);

    Layout->setRowStretch(0,1);
    Layout->setRowStretch(1,1);
    Layout->setRowStretch(2,2);

    this->setLayout(Layout);
}

Widget::~Widget()
{
    delete ui;
}

  • 总的来说, 使用QGridLayout 能够代替很多 QHBoxLayout 和 QVBoxLayout 嵌套的场景. 毕 竟嵌套的代码写起来是比较麻烦的.

  • 另外不要忘了, QGridLayout里面也能嵌套 QHBoxLayout 和 QVBoxLayout以及QHBoxLayout 和 QVBoxLayout李米娜也能嵌套 QGridLayout .灵活使用上述布局管理器, 就可以实现出任意的复杂界面.

4:表单布局

  • 除了上述的布局管理器之外, Qt 还提供了 QFormLayout , 属于是 QGridLayout 的特殊情况, 专门用于实现两列表单的布局.
  • 这种表单布局多用于让用户填写信息的场景. 左侧列为提示, 右侧列为输入框.

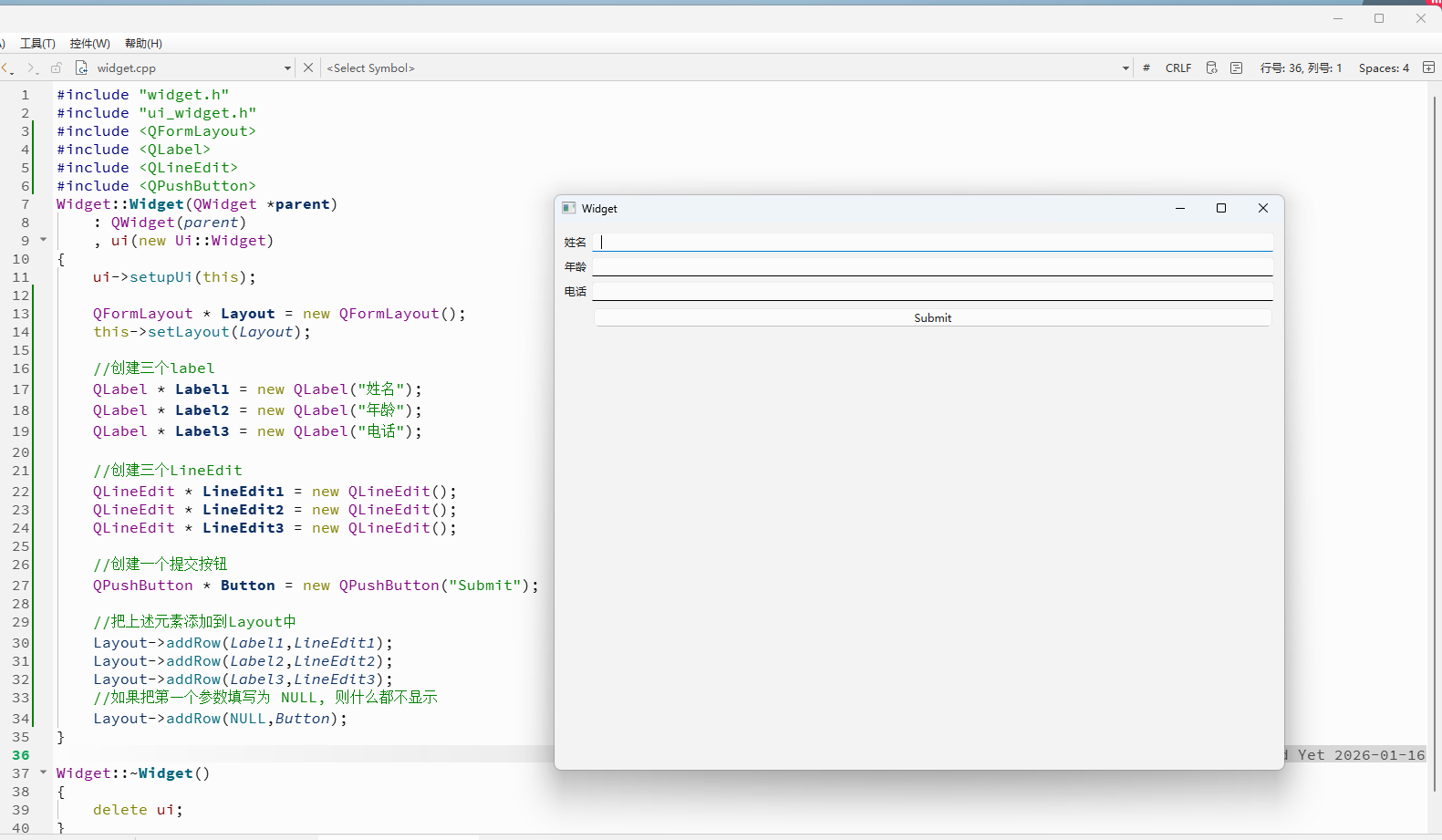

widget.cpp

  • 使用addRow方法来添加一行. 每行包含两个控件. 第⼀个控件固定是 QLabel/文本. 第⼆个控件则可以是任意控件.
  • 如果把第⼀个参数填写为 NULL, 则什么都不显示.
cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QFormLayout>
#include <QLabel>
#include <QLineEdit>
#include <QPushButton>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QFormLayout * Layout = new QFormLayout();
    this->setLayout(Layout);

    //创建三个label
    QLabel * Label1 = new QLabel("姓名");
    QLabel * Label2 = new QLabel("年龄");
    QLabel * Label3 = new QLabel("电话");

    //创建三个LineEdit
    QLineEdit * LineEdit1 = new QLineEdit();
    QLineEdit * LineEdit2 = new QLineEdit();
    QLineEdit * LineEdit3 = new QLineEdit();

    //创建一个提交按钮
    QPushButton * Button = new QPushButton("Submit");

    //把上述元素添加到Layout中
    Layout->addRow(Label1,LineEdit1);
    Layout->addRow(Label2,LineEdit2);
    Layout->addRow(Label3,LineEdit3);
    //如果把第⼀个参数填写为 NULL, 则什么都不显示
    Layout->addRow(NULL,Button);
}

Widget::~Widget()
{
    delete ui;
}

5:Spacer

使用布局管理器的时候, 可能需要在控件之间, 添加⼀段空白. 就可以使用 QSpacerItem 来表示.

|--------|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 属性 | 说明 |
| width | 宽度 |
| height | 高度 |
| hData | 水平方向的 sizePolicy * QSizePolicy::Ignored : 忽略控件的尺寸，不对布局产⽣影响。 * QSizePolicy::Minimum : 控件的最小尺寸为固定值，布局时不会超过该值。 * QSizePolicy::Maximum : 控件的最大尺寸为固定值，布局时不会小于该值。 * QSizePolicy::Preferred : 控件的理想尺寸为固定值，布局时会尽量接近该值。 * QSizePolicy::Expanding : 控件的尺寸可以根据空间调整，尽可能占据更多空间。 * QSizePolicy::Shrinking : 控件的尺寸可以根据空间调整，尽可能缩小以适应空间。 |
| vData | 垂直方向的 sizePolicy,选项同上. |

上述属性在构造函数设置即可.

widget.cpp

创建⼀组左右排列的按钮.在界⾯上创建⼀个 QVBoxLayout , 并添加两个按钮.

cpp 复制代码
#include "widget.h"
#include "ui_widget.h"
#include <QHBoxLayout>
#include <QPushButton>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    QHBoxLayout * Layout = new QHBoxLayout();

    this->setLayout(Layout);

    QPushButton * Button1 = new QPushButton("按钮1");
    QPushButton * Button2 = new QPushButton("按钮2");

    // 创建 Spacer
    QSpacerItem* spacer = new QSpacerItem(200, 20);

    Layout->addWidget(Button1);
    // 在两个 widget 中间添加空⽩
    Layout->addSpacerItem(spacer);
    Layout->addWidget(Button2);
}

Widget::~Widget()
{
    delete ui;
}

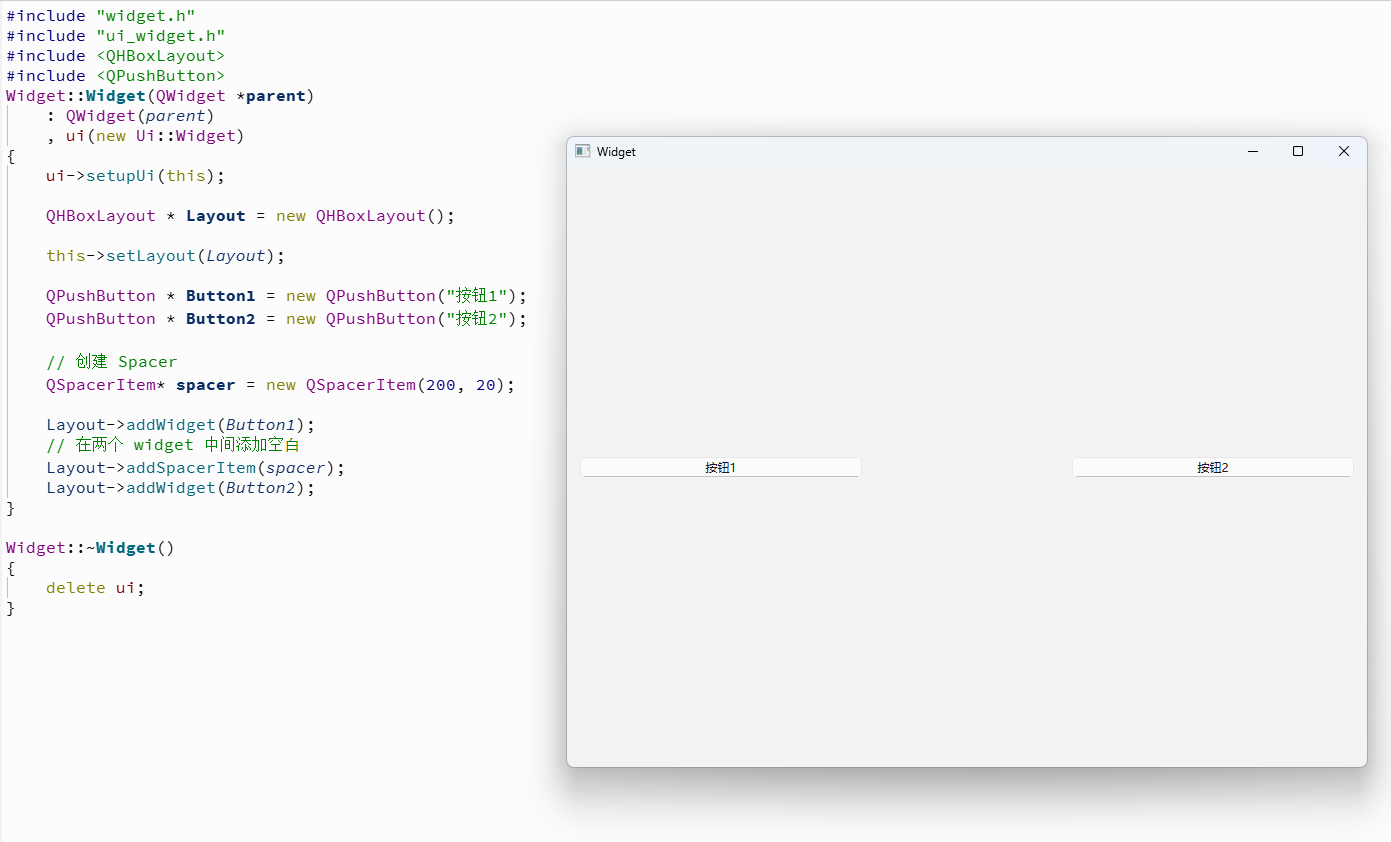

运行程序, 观察代码效果. 可以看到两个按钮之间已经存在了间隔了.调整 QSpacerItem 不同的尺寸, 即可看到不同的间距.

相关推荐
m0_736919108 分钟前
C++中的委托构造函数
开发语言·c++·算法
lsx20240623 分钟前
Python3 SMTP发送邮件教程
开发语言
懈尘24 分钟前
从 Java 1.7 到 Java 21：逐版本深入解析新特性与平台演进
java·开发语言
凉辰26 分钟前
使用uni.createInnerAudioContext()播放指定音频(踩坑分享功能)
开发语言·javascript·音视频
hello 早上好28 分钟前
05_Java 类加载过程
java·开发语言
PPPPPaPeR.40 分钟前
光学算法实战：深度解析镜片厚度对前后表面折射/反射的影响（纯Python实现）
开发语言·python·数码相机·算法
橙露43 分钟前
Java并发编程进阶：线程池原理、参数配置与死锁避免实战
java·开发语言
froginwe1143 分钟前
C 标准库 - `＜float.h＞`
开发语言
2501_916008891 小时前
深入解析iOS机审4.3原理与混淆实战方法
android·java·开发语言·ios·小程序·uni-app·iphone
Dimpels1 小时前
CANN ops-nn 算子解读：AIGC 批量生成中的 Batch 处理与并行算子
开发语言·aigc·batch
热门推荐
01GitHub 镜像站点02Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services03OpenClaw Chrome扩展使用教程 - 浏览器中继控制04Linux下V2Ray安装配置指南05使用 1panel面板 部署 php网站06从零搭建一个 PHP 登录注册系统（含完整源码）07UV安装并设置国内源08openclaw配置教程（linux+局域网ollama）09让 Trae IDE 智能体 “读懂”文档 Excel+PDF+DOCX ：mcp-documents-reader 工具使用指南10Vue-skills的中文文档
