本篇教程基于ShiMetaPi 研发的FPGA+ARM开发板------GM-3568JHF展开。
一、案例简介
本案例旨在介绍如何测试开发板上的UART串口通信功能。
开发板支持的串口及其对应的设备节点如下表所示。
|-------------|-------|
| 串口 | 设备节点 |
| RS232 UART0 | ttyS0 |
| TTL UART0 | ttyS4 |
| RS485 UART7 | ttyS7 |
| RS485 UART8 | ttyS8 |
以下将以TTL UART0为例，详细说明测试流程，包括硬件连接、软件配置以及实现串口读写功能的具体操作步骤。
二、测试前准备
在开始测试之前，请按照以下步骤完成准备工作：
1、硬件连接

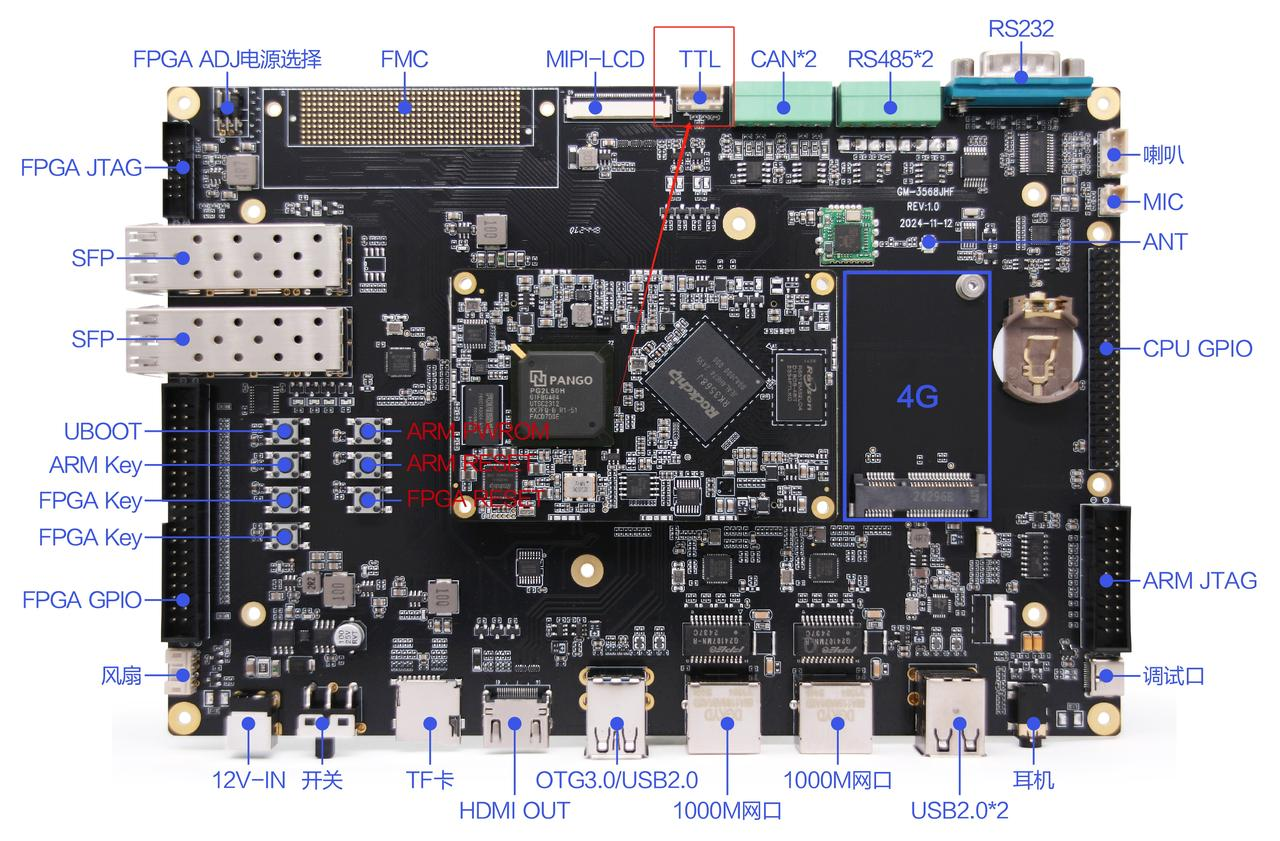

使用USB转TTL串口模块，将PC与开发板的TTL UART4接口连接。TTL UART4接口的具体位置如图所示，请确保连接正确且稳固。
2、软件准备

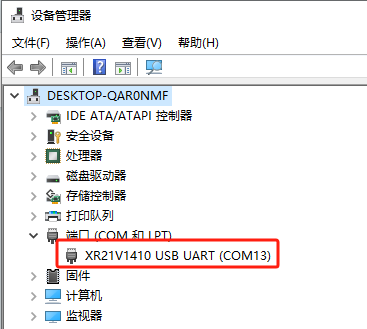

打开设备管理器，确认设备已被正确识别，首次连接后可能需要重启PC才能识别到正确的设备名"XR21V1410 USB UART" ，如图所示。

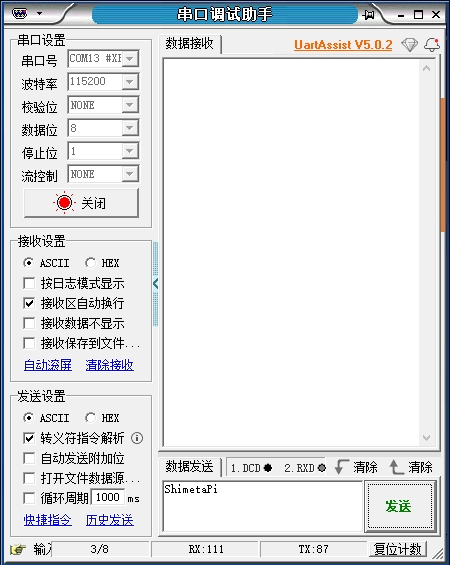

PC上打开串口调试工具（窗口调试工具安装见"快速开发/调试工具安装"），选择对应的串口号，例如本案例为COM13。波特率设为 115200，数据位为8，无校验位，配置如下图所示。点击"打开"创建连接。
三、操作流程
1、TTL UART4串口测试
将本案例 bin 目录下(05-开发资料\软件开发资料\linux_demo\smdt_uart_rw\bin)的可执行程序 smdt_uart_rw 拷贝至开发板文件系统（源码可在src路径下查看）。打开终端，执行如下指令，切换至smdt_uart_rw可执行程序所在目录。
切换后可执行指令"ls"查看smdt_uart_rw可执行程序是否在当前目录下。
若可执行文件smdt_uert_rw存在当前目录下，则继续执行以下操作。输入以下指令，修改文件的权限。
修改权限后可输入以下指令查看是否修改成功。
执行结果为：-rwxrwxrwx 1 root root 19016 Mar 3 09:55 smdt_uart_rw。
-rwxrwxrwx表示已经成功修改权限，文件可被执行，可继续进行以下的操作。
继续输入指令，查看程序参数信息。

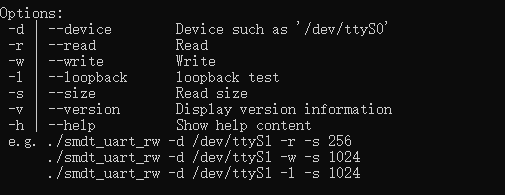

执行后的结果如下图：
2、开发板接收
输入以下指令，等待接收PC端数据
PC上使用串口调试工具发送"ShimetaPi"。
开发板调试串口终端将会打印接收到的数据。
3、开发板发送
执行如下命令，开发板通过 UART4 串口发送数据至PC端，发送的数据是"012345670"。

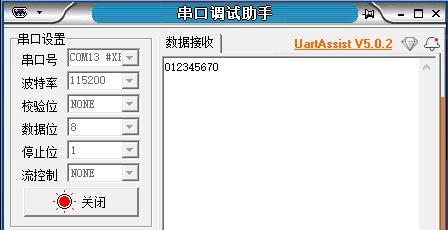

串口调试工具会收到以下数据。
