7.6当使用符号时,应按下述符号标示:

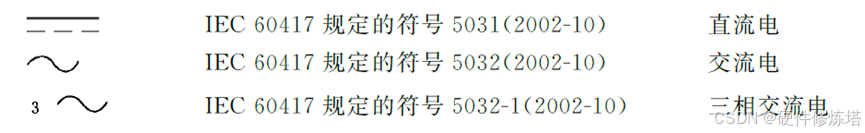

IEC 60417 规定的符号5031(2002-10) 直流电
IEC 60417 规定的符号5032(2002-10)交流电
3 IEC 60417 规定的符号5032-1(2002-10) 三相交流电

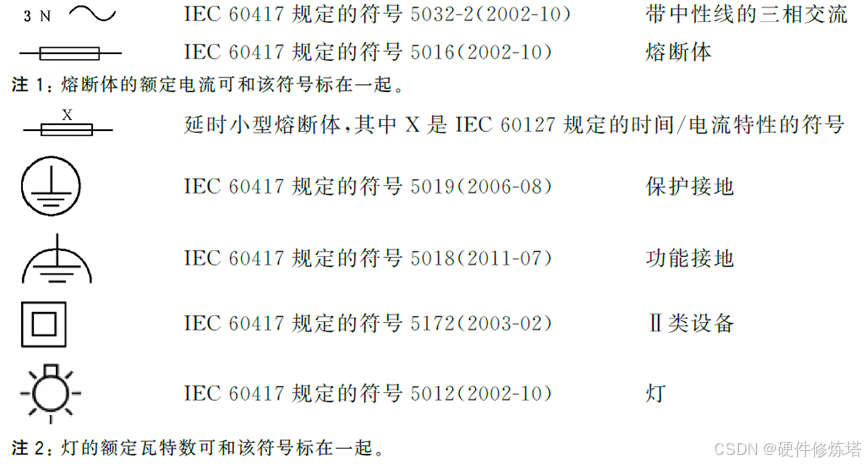

3N IEC 60417 规定的符号5032-2(2002-10) 带中性线的三相交流
IEC 60417规定的符号5016(2002-10) 熔断体
注1:熔断体的额定电流可和该符号标在一起。
延时小型熔断体,其中X是IEC 60127规定的时间/电流特性的符号
IEC 60417 规定的符号5019(2006-08) 保护接地
IEC 60417 规定的符号5018(2011-07) 功能接地
IEC 60417规定的符号5 Ⅱ类设备
IEC 60417 规定的符号5012(2002-10) 灯
注 2:灯的额定瓦特数可和该符号标在一起。

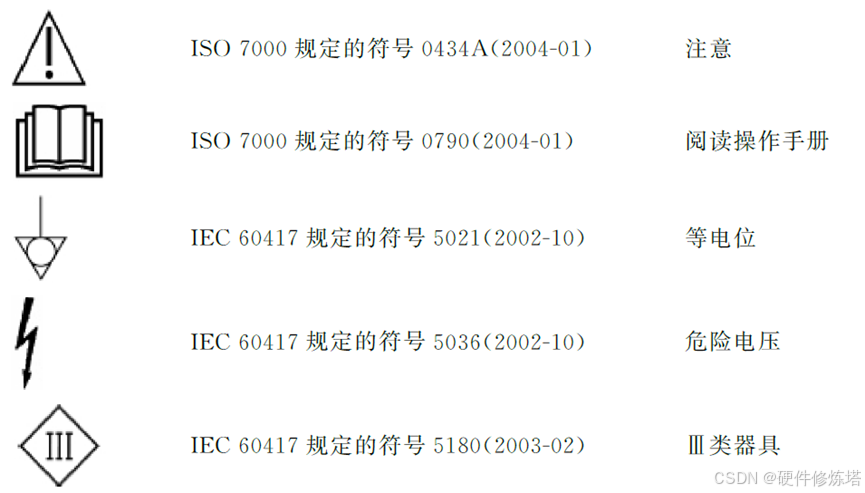

ISO 7000规定的符号0434A(2004-01) 注意
ISO 7000 规定的符号0790(2004-01)阅读操作手册
IEC 60417 规定的符号:5021(200等电位
IEC 60417 规定的符号5036(2002-10)危险电压
IEC 60417 规定的符号:5180(2003-02)Ⅲ类器具
电源性质的符号,应紧随所标示的额定电压值。
设置Ⅱ类器具符号所放置的位置,应使其明显地成为技术参数的一部分,且不可能与任何其他标示发生混淆。
应使用国际单位制所规定的物理量的单位和对应的符号
通过视检和测量,检查其符合性。
注3:只要不引起误解,允许使用额外的符号。
注4:可以使用IEC 60417和ISO 7000中规定的符号。
当使用符号时,应按下述符号标示：
电源性质的符号,应紧随所标示的额定电压值。
设置Ⅱ类器具符号所放置的位置,应使其明显地成为技术参数的一部分,且不可能与任何其他标示发生混淆。
应使用国际单位制所规定的物理量的单位和对应的符号通过视检和测量,检查其符合性。
注3:只要不引起误解,允许使用额外的符号。
注4:可以使用IEC 60417和ISO 7000中规定的符号。
符号标识还是比较简单，符号的本意就是让人能更直观和更醒目的知道一个复杂的描述 。
这些符号里的等电位符号是不怎么常见的。看到这个符号和等电位相关，我第一反应是外面三角形成为一个法拉第笼，外壳相连等电位，里面的圆圈刚好表示内部电场为0。不知道设计这个符号的专家是不是也是这么想的。😎
等电位符号在整个GB/T 4706.1-2024文中，除7.6条款，找不到更明确的说明。不过在系列标准部分特殊要求标准中有明确提到：
GB 4706.39-2003 （商用电烤炉等）7.101：等电位连接端子应标注等电位符号（见7.6），标志位置要求同通用要求，视检合格。
GB 4706.50-2001 （商用电动洗碗机）7.102：等电位连接端子应用GB/T 3465.2（idt IEC 60417-1）规定的符号5021标明。这些标志不应放在螺钉、可拆下的垫圈或进行导线连接时可能被拆下的其他部件上。
通过视检来确定是否合格。
等电位表示的就是：此处可连接等电位导体，使相关金属部件电位相等。
而这个符号应该使用的位置和意义何在？
等电位端子的使用位置
建筑电气领域： 卫生间、厨房、浴室等潮湿场所的局部等电位箱内；建筑物总配电箱的总等电位联结端子排；配电房、机房等电气设备密集区域的专用等电位端子。
电器设备领域： 符合GB 4706系列标准的I类电器、商用电器的金属外壳或外露导电部件连接点；医疗电气设备、泳池设备等对漏电防护要求高的设备金属部件接口。
工业与特殊场景： 易燃易爆场所的设备金属构件连接处；防雷接地系统与电气接地系统的共用连接端子。
使用等电位符号的意义
明确标识作用： 直观提示操作人员此处为等电位连接点，需将相关金属部件接入端子，避免因误接或漏接引发安全隐患。
安全规范导向： 符合GB 4706.1-2024等标准的标识要求，确保设备和建筑电气系统的安装、验收合规。
风险防范价值 ：通过清晰标识推动等电位联结的有效实施，使相关金属部件电位保持一致，避免电位差引发的电击事故，同时降低雷电、漏电等带来的电气火灾风险。
功能接地符号和保护接地符号的区别
保护接地符号 ：表示接地以安全设计，防止触电风险。比如市电供电产品，为满足产品EMC要求，会在市电输入的L，N线对PE（保护地）增加Y电容。若PE未接地或接地接触电阻过大，那产品金属外壳上会带电，最高可达110Vac。人触接金属外壳就有电击风险，一旦漏电流过大，甚至有生命危险。此处的接地就属于保护接地，应用保护接地符号。
**功能接地符号：**表示接地以功能为主，比如开关电源产品，为满足EMI的辐射发射 试验要求，将次级地用接地线接至大地（保护地）。那此处的接地就属于功能接地，应用功能接地符号，而不是保护接地符号。
持续更新中，欢迎大家收藏与关注，谢谢！
