前言
在电子系统中，雷击、开关操作等产生的瞬态过电压（浪涌）是设备损坏的主要诱因之一。气体放电管（GDT）、半导体放电管（TSS）、TVS 管等是抵御浪涌的核心器件，而 SPD 则是集成化的保护方案。本文将系统解析这 6 种器件的本质区别与应用场景，帮你快速选型。
一、核心器件逐一解析
1. 气体放电管（GDT/Gas Discharge Tube）
定义与本质
GDT 是基于气体电离放电原理的电压开关型器件，核心结构为密封陶瓷管内的一对电极 + 惰性气体（氩气、氖气等），常态下呈高阻开路状态。
工作原理
- 正常电压：电极间气体绝缘，阻抗 > 1GΩ，无漏电流；
- 浪涌冲击：电压超过击穿阈值时，气体电离形成等离子体导电通道，将浪涌电流泄放至地；
- 浪涌消失：气体复合恢复绝缘态，恢复时间需数秒至数十秒。
核心参数
|-------------|---------------------|--------------------|
| 参数 | 定义 | 典型值 |
| 直流击穿电压（Vdc） | 直流电压下的击穿阈值 | 75V~5kV（±20% 离散性） |
| 冲击耐流（Iimp） | 单次浪涌耐受电流（8/20μs 波形） | 10kA~100kA+ |
| 极间电容（C） | 常态下电容值 | 高速信号友好） |
| 响应时间 | 气体电离所需时间 | μs 级（0.1~0.3μs） |
典型应用
- 电源入口一级防护（雷击浪涌粗保护）；
- 通信线路（以太网、RS-485、电话线）防护；
- 需配合 TVS/TSS 使用，解决续流问题。
优缺点
✅ 优势：耐流能力极强、低电容、长期稳定；
❌ 局限：响应慢、存在续流风险、击穿电压分散性大。

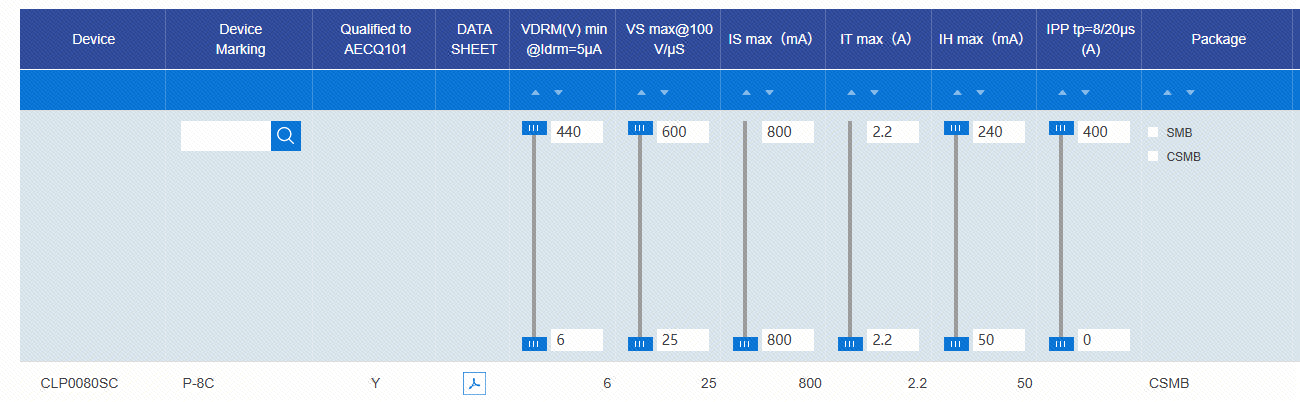

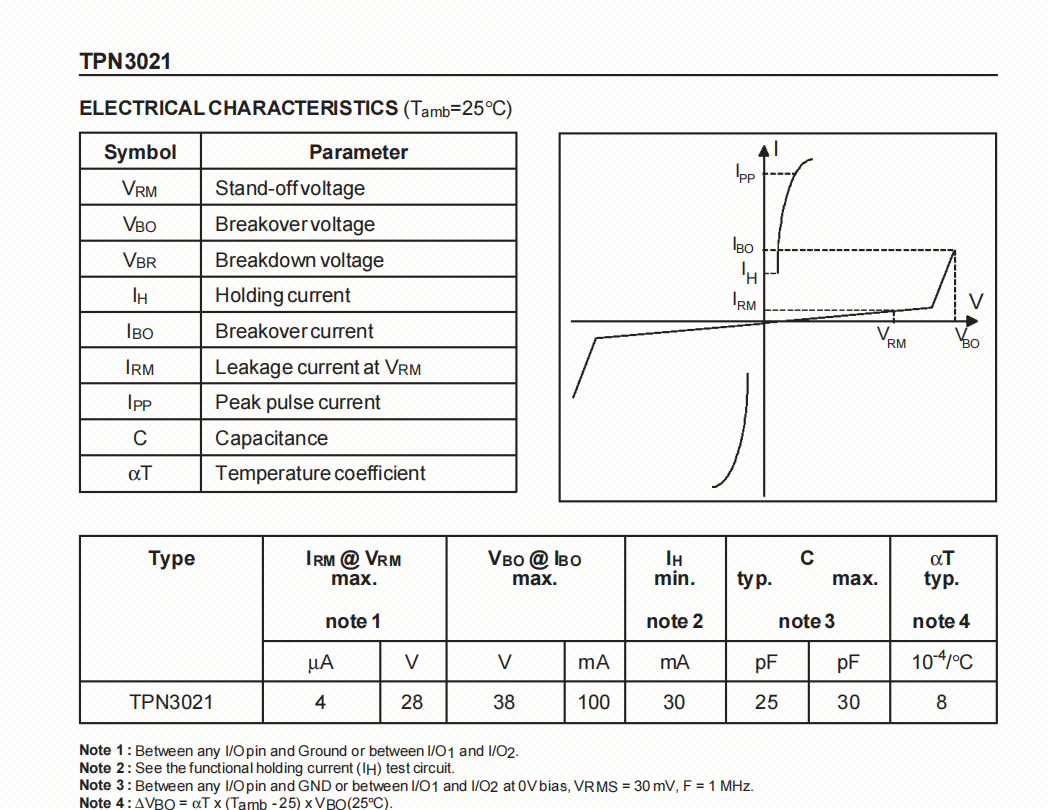

2. 半导体放电管（TSS/Thyristor Surge Suppressor）
定义与本质
TSS 是基于 PNPN 可控硅结构的固态开关器件，又称固态放电管，兼具 GDT 的耐流性与半导体的快速响应特性。
工作原理
- 正常状态：高阻态，漏电流极小；
- 浪涌触发：电压超过击穿值（Vbr）时，雪崩击穿触发可控硅导通，泄放浪涌；
- 自动恢复：浪涌消失后，电流低于维持电流（Ih）时，自动关断恢复高阻态。
核心参数
|-----------|-----------|---------------------|
| 参数 | 定义 | 典型值 |
| 击穿电压（Vbr） | 雪崩击穿阈值 | 60V~600V（精度优于 GDT） |
| 维持电流（Ih） | 维持导通的最小电流 | 50~150mA |
| 响应时间 | 击穿导通时间 | <1ns（亚纳秒级） |
| 极间电容（C） | 常态电容值 | #### 典型应用 |
- 高速数据接口（HDMI、USB 3.0、千兆以太网）；
- 工业传感器（4-20mA 信号线）；
- 通信设备（RJ45、RJ11 接口）防护。
优缺点
✅ 优势：响应极快、无续流、低电容、击穿电压精准；
❌ 局限：耐流能力低于 GDT、成本较高、维持电流需精准匹配。

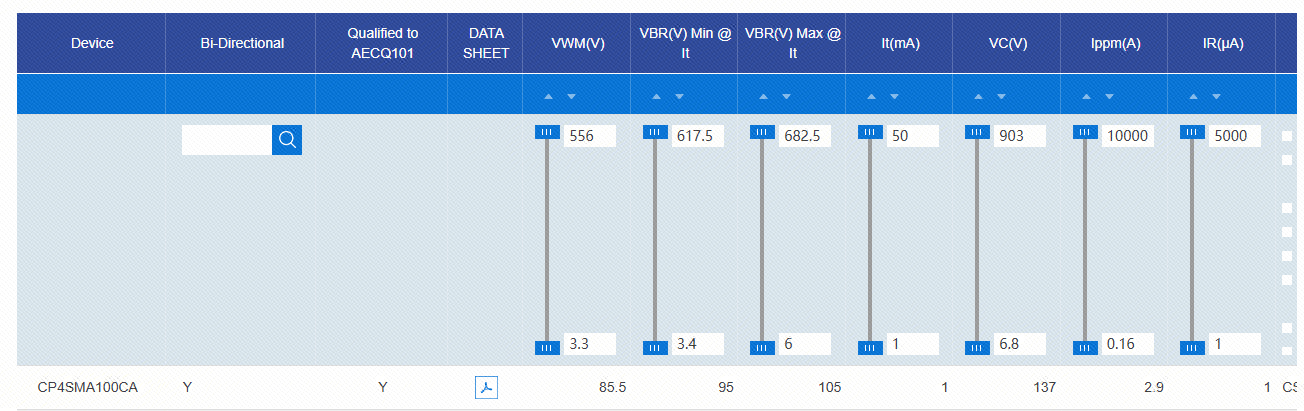

3. TVS 瞬态抑制二极管（Transient Voltage Suppressor）
定义与本质
TVS 是基于 PN 结雪崩效应的限压型器件，核心作用是将浪涌电压钳位在安全范围，保护敏感芯片。
工作原理
- 反向截止：正常电压下，工作在反向截止区，漏电流极小；
- 雪崩击穿：浪涌电压超过反向击穿电压（Vbr）时，PN 结雪崩导通，将电压钳位在 Vc（钳位电压）；
- 能量耗散：通过结电容储能与热耗散吸收浪涌能量。
核心参数
|--------------|----------|-----------------------------|
| 参数 | 定义 | 典型值 |
| 反向截止电压（VRWM） | 正常工作最大电压 | 5V~600V（需高于电路工作电压 10%-20%） |
| 钳位电压（Vc） | 浪涌时最大端电压 | 倍 VRWM |
| 峰值脉冲功率（PPP） | 单次浪涌耐受功率 | 400W~15kW（10/1000μs 波形） |
| 响应时间 | 击穿钳位时间 | 秒级，最快保护器件） |
典型应用
- 敏感芯片防护（CPU、FPGA、ADC 电源引脚）；
- 模块电源输入 / 输出端；
- 医疗设备、航空航天电子系统末级防护。
优缺点
✅ 优势：响应最快、残压极低、封装多样（SMD / 直插）、无老化；
❌ 局限：单次能量吸收弱、耐流能力有限（需多级配合）。
4. SPD 浪涌保护器（Surge Protection Device）
定义与本质
SPD 是集成浪涌保护元件的模块化装置，并非单一器件，核心是通过非线性元件（GDT/MOV/TVS/TSS 等）实现过电压防护。
工作原理
- 检测浪涌：实时监测线路电压；
- 快速导通：电压超标时，内部元件迅速导通，泄放浪涌电流至地；
- 限制电压：将线路电压钳位在设备耐受范围内；
- 恢复常态：浪涌消失后，恢复高阻态不影响正常工作。
分类与核心参数
|------|--------|----------------------------|
| 分类维度 | 类型 | 特点 |
| 保护级别 | 一级 SPD | 耐流强（10/350μs 波形），用 GDT/MOV |
| | 二级 SPD | 兼顾耐流与残压，GDT+TVS 组合 |
| | 三级 SPD | 残压低，TVS/TSS 为主 |
| 应用场景 | 电源 SPD | 保护 AC/DC 供电线路 |
| | 信号 SPD | 保护通信 / 数据线路（RJ45、RS-485 等） |
典型应用
- 建筑配电系统（配电箱、配电柜）；
- 户外设备（监控摄像头、基站）；
- 工业控制系统、数据中心整体防护。
核心优势
✅ 集成化设计：无需自行搭配器件，简化 PCB 设计；
✅ 分级防护：适配不同浪涌等级，保护更全面；
✅ 标准化安装：支持导轨 / 插件安装，运维便捷。
二、关键器件对比总结
1. 核心区别速览
|-----|-------|---------|-----------|----------|---------|
| 器件 | 类型 | 响应速度 | 耐流能力 | 核心优势 | 适用场景 |
| GDT | 电压开关型 | μs 级 | 极强（10kA+） | 低电容、耐雷击 | 一级粗保护 |
| TSS | 电压开关型 | 中等 | 快速响应、无续流 | 高速信号防护 | |
| TVS | 限压型 | 较弱 | 残压低、精准保护 | 芯片末级防护 | |
| SPD | 集成装置 | 取决于内部元件 | 按需匹配 | 模块化、分级防护 | 系统级整体防护 |
2. 选型核心原则
- 防护等级匹配：
-
- 一级防护（雷击）：选 GDT / 一级 SPD；
-
- 二级防护（开关浪涌）：GDT+TVS/TSS/ 二级 SPD；
-
- 末级防护（芯片）：TVS / 三级 SPD。
- 信号速度适配：
-
- 高速信号（>1Gbps）：TSS / 低电容 TVS（F）；
-
- 低速信号：MOV/GDT/ 普通 TVS。
- 参数冗余设计：
-
- 击穿电压 / 截止电压 > 电路最大工作电压 1.2~1.5 倍；
-
- 耐流能力 > 预期浪涌电流 1.5 倍。
三、常见疑问解答
Q1：TSS 与 TVS 的核心区别？
A：TSS 是开关型器件 （导通后近似短路），耐流更强；TVS 是限压型器件（钳位电压稳定），响应更快，适合芯片精准防护。
Q2：GDT 必须配合其他器件使用吗？
A：是的！GDT 响应慢且存在续流，需搭配 TVS/TSS 钳位残压，或用自恢复保险丝解决续流问题。
Q3：SPD 与单个保护器件的关系？
A：SPD 是集成方案，内部可能包含 GDT、TVS、MOV 等器件，针对特定场景优化组合，比单独使用器件更可靠、便捷。
总结
浪涌保护的核心是 "分级防护 + 器件互补"：
- 前端用 GDT / 一级 SPD 泄放大能量浪涌；
- 中端用 TSS / 二级 SPD 平衡响应速度与耐流性；
- 末级用 TVS / 三级 SPD 精准钳位残压，保护敏感芯片。
选择时需综合考虑浪涌等级、信号速度、成本预算，避免单一器件 "一刀切"。
