解码WIFI模块与IoT云平台

WIFI模块原理与应用

引言

随着物联网技术快速发展，越来越多的智能设备需要通过无线方式接入互联网。在众多无线通信方案中，**WIFI模组（ESP8266/ESP32系列）**因其成熟的生态和广泛的应用，成为实现远程控制、数据采集等功能的理想选择。

为了简化设备连接和数据管理，物联网云平台应运而生，成为万物互联时代的关键基础设施。

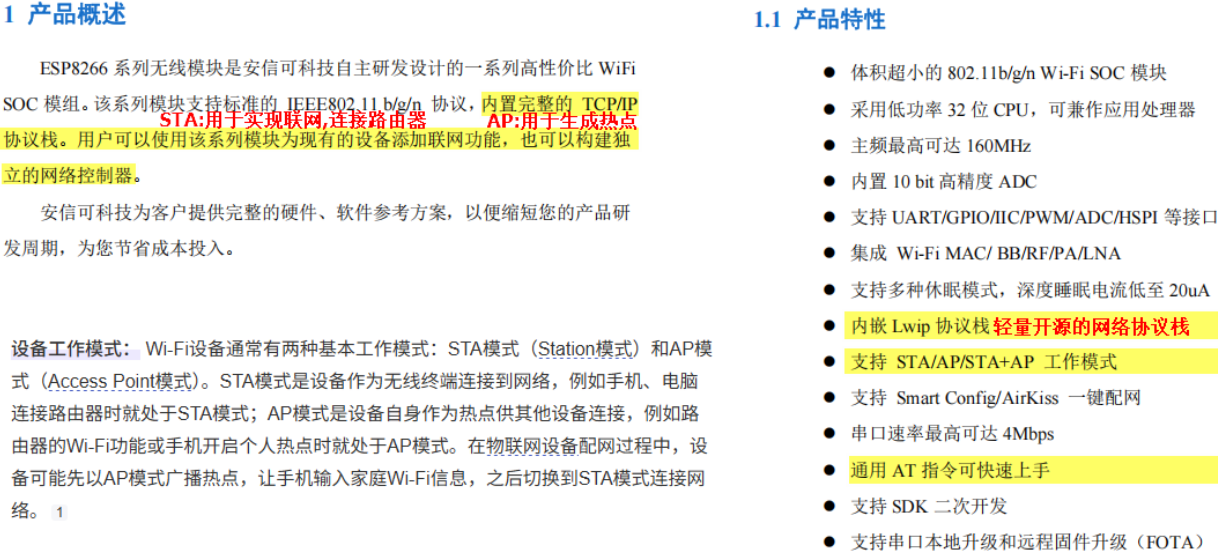

ESP8266模块特点

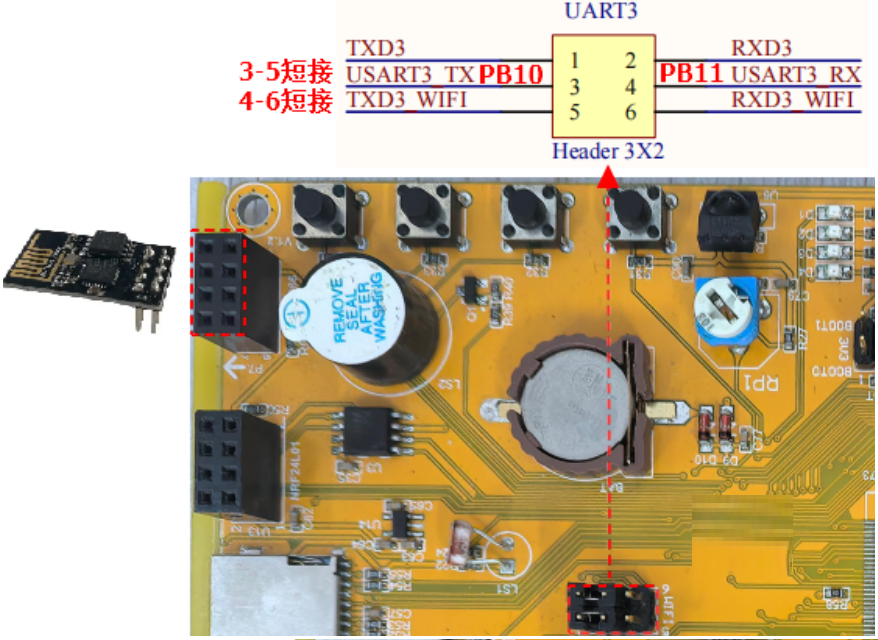

硬件接线

• 供电电压：WIFI模块必须采用3.3V供电

AT指令

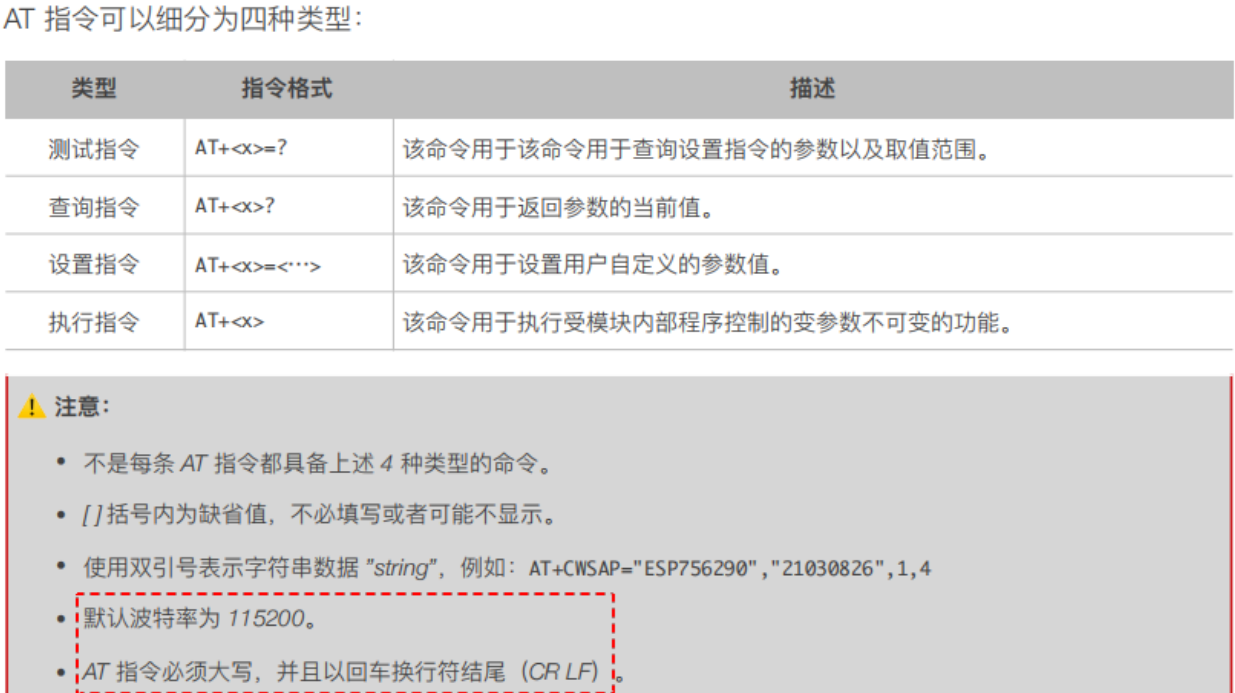

WIFI模块通过串口接收AT指令进行控制，所有指令必须大写 并以\r\n结尾。

配置步骤：

通过串口进行调试。

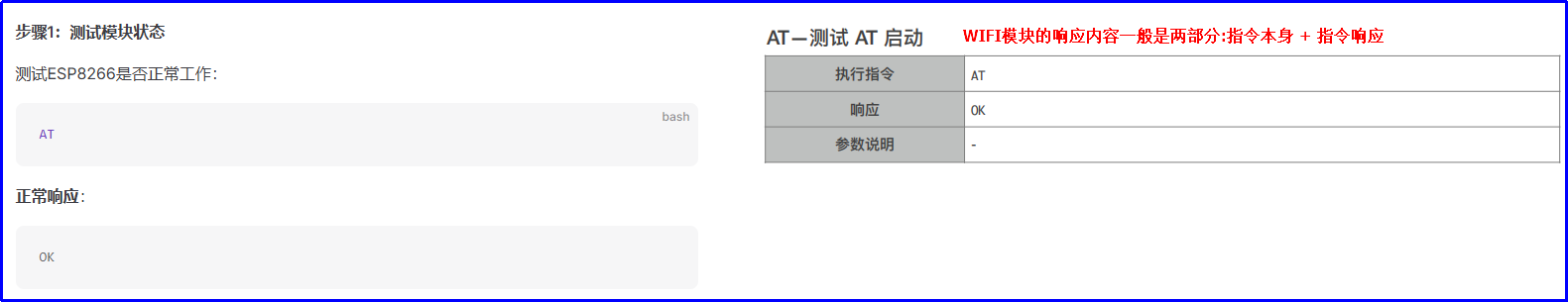

• 测试指令 ：AT\r\n - 检测模块是否正常工作

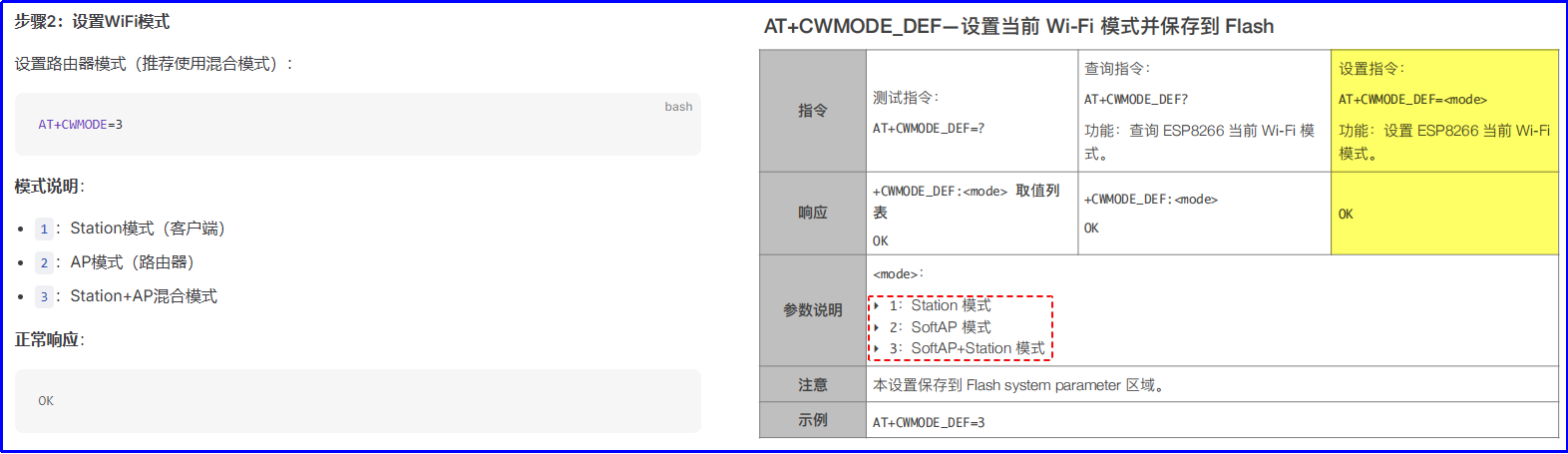

• 设置模式 ：AT+CWMODE_DEF=3\r\n - 设置为STA模式（设备模式）

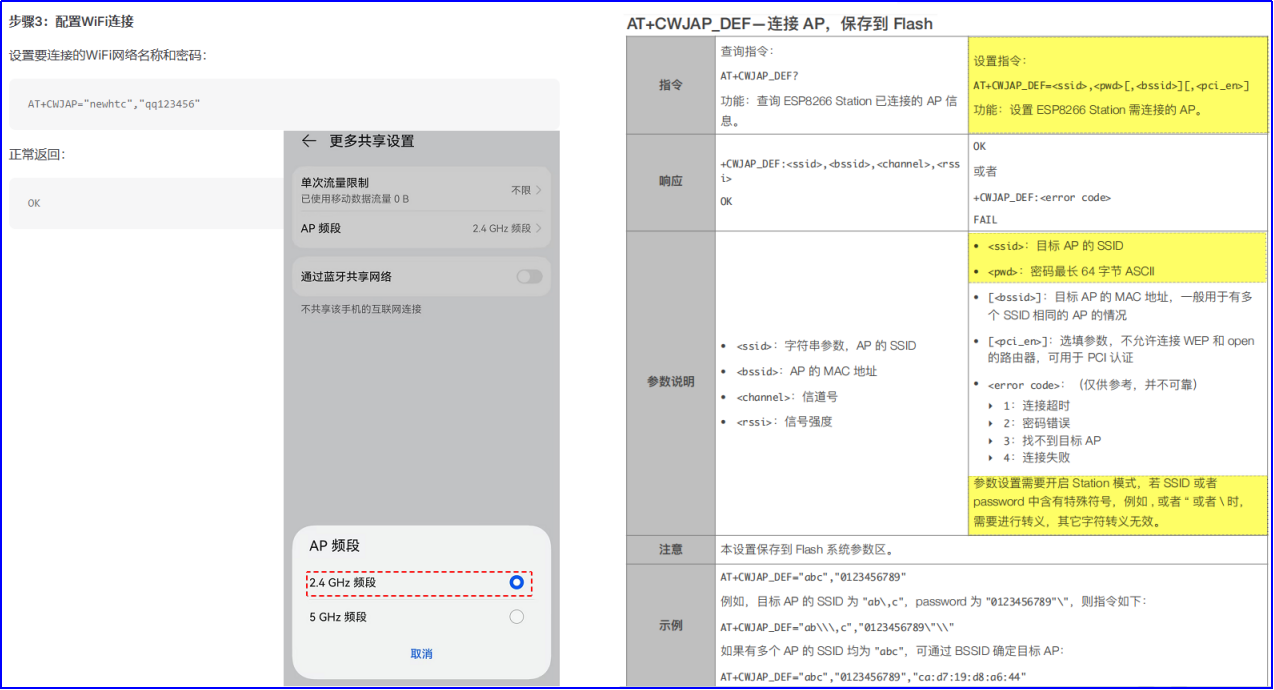

• 连接路由 ：AT+CWJAP_DEF="SSID","password"\r\n - 连接指定WIFI网络

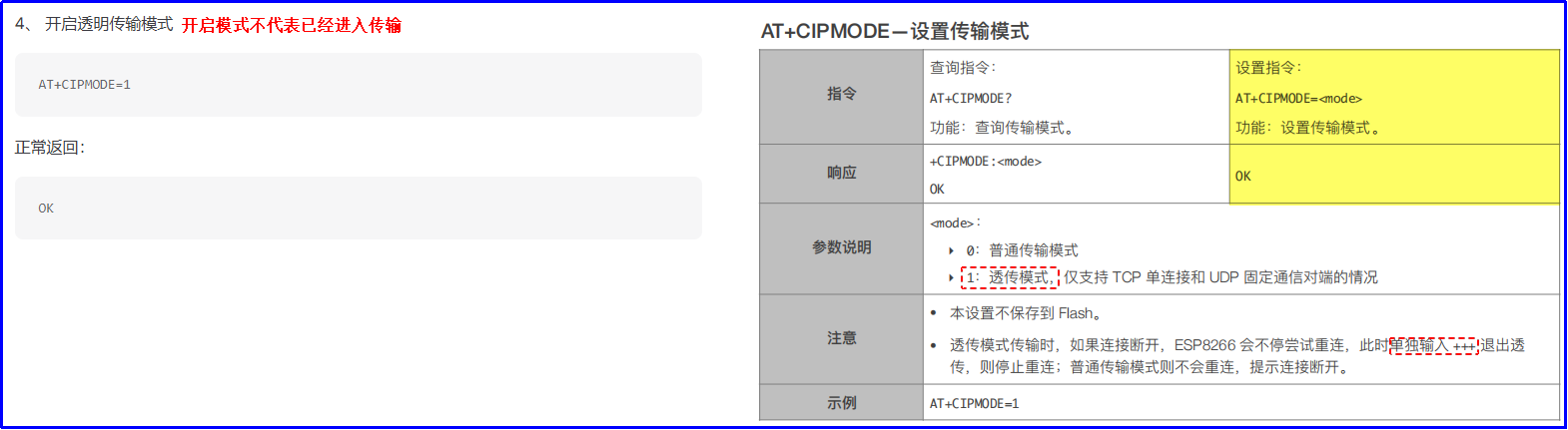

• 使能透传 ：AT+CIPMODE=1\r\n - 启用透传模式

• 建立连接 ：AT+CIPSTART="TCP","server_ip",port\r\n - 连接服务器

• 进入透传 ：AT+CIPSEND\r\n - 进入透传数据传输模式

• 退出透传 ：发送+++（不带回车换行）退出透传模式

重要提示：模块在透传模式下不会响应AT指令，配置参数时必须先退出透传模式。

IoT云平台接入

云平台基本概念

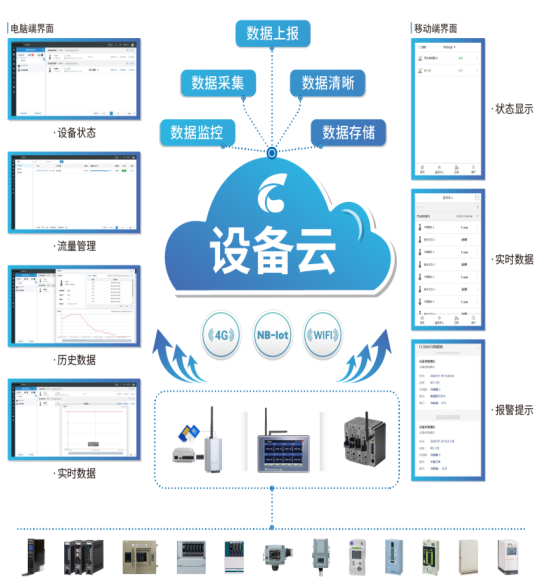

物联网云平台是连接设备、处理数据、支持应用开发的核心组件，具有以下特点：

• 支持海量设备连接（如阿里云支持亿级连接）
• 提供设备端SDK，支持多种协议（TCP、MQTT等）
• 实现设备远程监控、状态管理和数据采集
• 显著降低开发成本，提高系统可靠性

常用平台：巴法云、机智云、阿里云物联网平台等

接入原理

设备 → WIFI模块 → 云平台服务器 → 应用程序

• 主题（Topic） ：消息的分类标识，设备通过订阅/发布模式进行通信
• 订阅者（Subscriber）：接收特定主题消息的设备
• 发布者（Publisher）：向特定主题发送消息的设备

巴法云接入流程(TCP设备云)

服务器配置

• 服务器地址 ：bemfa.com
• 端口 ：8344

消息格式

TCP协议使用键值对格式进行通信，字段间用 & 分隔，每条指令以 \r\n 结尾。

字段说明

字段	说明	示例
cmd	消息类型（详见下表）	cmd=1
uid	用户私钥（从控制台获取）	uid=xxxxxxxx
topic	主题名称（设备标识）	topic=light001
msg	消息内容	msg=on

消息类型（cmd）

值	功能	说明
1	订阅消息	订阅主题，接收消息
2	发布消息	向主题发送消息
3	订阅+历史	订阅主题并拉取最新消息
7	获取时间	获取服务器时间
9	获取历史	拉取主题最新消息

协议规范

• 分隔符 ：字段间使用 & 分隔
• 结尾符 ：每条指令必须以 \r\n 结尾
• 心跳机制：建议60秒发送一次心跳，超过65秒未发送会断线

心跳机制

发送任意数据都可作为心跳消息，建议定期发送以保持连接：

ping\r\n

接入流程

• 注册账号：获取唯一用户ID（UID）

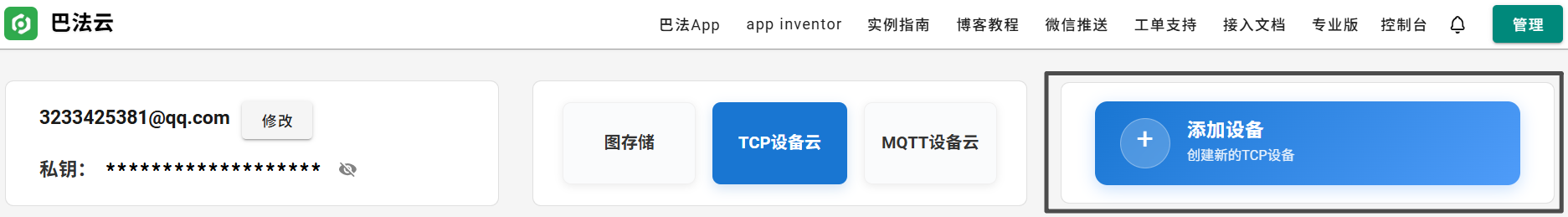

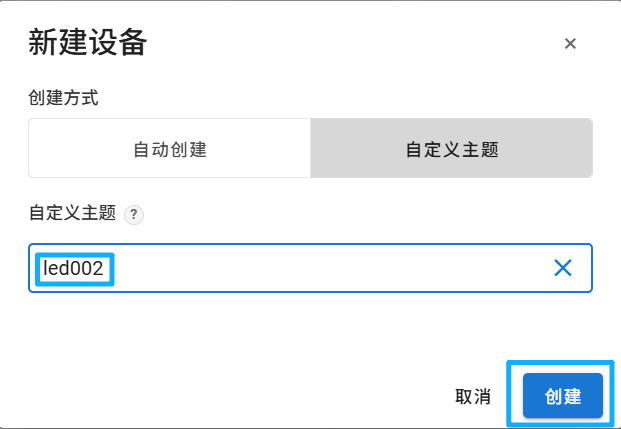

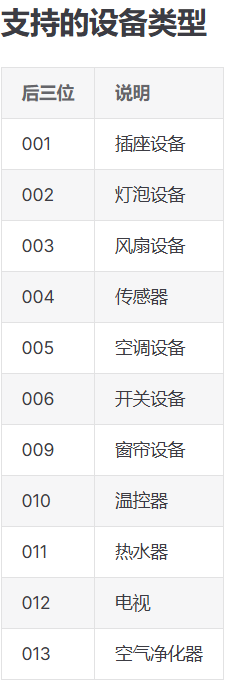

• 创建主题：定义设备通信的主题名称

• 订阅主题：设备订阅主题

• 发布消息：向主题发送数据

• 接收消息：MCU处理接收到来自订阅主题的消息

注意

• **双重身份：**设备可以即是订阅者又是发布者
• 消息回传：云平台会将主题消息发送给所有订阅者，包括发布者自身

• 心跳机制：需要周期性发送心跳包维持连接，建议使用定时器
• 消息构造：必须严格按照平台要求的格式构造消息
• 连接管理：正确处理连接断开和重连逻辑

STM32代码实现

#define BUFFERSIZE 512 // 缓冲区大小
volatile uint8_t wifi_recvbuf[BUFFERSIZE] = {0}; // 接收数据缓冲区数组，用于存储从WIFI模块接收的数据
volatile uint32_t wifi_counter = 0; // 接收数据计数器，记录当前缓冲区中有效数据的长度

UART3初始化函数

/**
 * @brief UART3串口初始化函数，用于配置STM32与WIFI模块的通信接口
 * @param baud 波特率设置参数，WIFI模块默认为115200bps
 * @return void 无返回值
 * @note 使用GPIOB的PB10(TX)和PB11(RX)引脚，配置为USART3功能
 *       数据格式：8位数据位，1位停止位，无校验位，无硬件流控
 *       使能接收中断，采用中断方式处理接收数据
 *       优先级分组为组4，抢占优先级范围0-15
 */
static void UART3_Config(u32 baud)
{
    USART_InitTypeDef USART_InitStructure;
    NVIC_InitTypeDef NVIC_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;

    // 1. 开启GPIOB时钟（AHB1总线）
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);

    // 2. 开启USART3时钟（APB1总线）
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);

    // 3. 配置引脚复用功能
    GPIO_PinAFConfig(GPIOB, GPIO_PinSource10, GPIO_AF_USART3);
    GPIO_PinAFConfig(GPIOB, GPIO_PinSource11, GPIO_AF_USART3);

    // 4. 配置GPIO参数
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;       // 复用功能模式
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; // 高速模式
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;     // 推挽输出
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;       // 上拉电阻
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    // 5. 配置USART参数
    USART_InitStructure.USART_BaudRate = baud;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART3, &USART_InitStructure);

    // 6. 配置USART3中断
    NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

    // 7. 使能接收中断
    USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);

    // 8. 清空发送寄存器
    while(USART_GetFlagStatus(USART3, USART_FLAG_TXE) == RESET);

    // 9. 清除中断标志
    USART_ClearITPendingBit(USART3, USART_IT_RXNE);

    // 10. 使能USART3
    USART_Cmd(USART3, ENABLE);
}

WIFI发送AT指令函数

void UART3_SendStr(char * str)
{
    while(*str != '\0')
    {
        //等待发送数据寄存器为空
        while( USART_GetFlagStatus(USART3,USART_FLAG_TXE) == RESET );
        USART_SendData(USART3,*str++);
    }

}
/**
 * @brief 向WIFI模块发送AT指令并等待响应
 * @param str 待发送的AT指令字符串，必须以"\r\n"结尾
 * @param time 超时时间（毫秒），在规定时间内未收到响应则判定失败
 * @return bool 指令执行结果，true表示成功，false表示失败或超时
 * @note 成功条件：接收到"OK"或">"响应
 *       函数会清空接收缓冲区，发送指令后轮询等待响应
 *       超时机制防止程序死等，提高系统鲁棒性
 *       典型应用：测试连接、设置参数、建立连接等
 */
bool WIFI_SendAT(char *str, uint16_t time)
{
    // 初始化接收缓冲区
    memset((char *)wifi_recvbuf, 0, BUFFERSIZE);
    wifi_counter = 0;

    // 发送AT指令
    UART3_SendStr(str);

    // 超时等待响应
    while(--time)
    {
        delay_ms(1);
        // 检查是否收到成功响应
        if(strstr((char *)wifi_recvbuf, "OK") || strstr((char *)wifi_recvbuf, ">"))
        {
            break;
        }
    }

    // 判断超时状态
    if(time > 0)
        return true;    // 成功收到响应
    else
        return false;   // 超时未收到响应
}

WIFI模块初始化

/**
 * @brief WIFI模块完整初始化函数，配置模块参数并连接云平台
 * @return void 无返回值
 * @note 执行顺序：硬件初始化→退出透传→测试连接→设置模式→连接路由
 *       →使能透传→连接服务器→进入透传
 *       每个步骤都有状态检查，失败时输出错误信息
 *       连接服务器地址为巴法云：bemfa.com:8344
 */
volatile uint8_t wifi_init_flag = 0;
void WIFI_Config(void)
{
    // 1. 硬件初始化
    UART3_Config(115200);

    // 2. 退出透传模式（确保在AT指令模式）
    UART3_SendStr("+++");
    delay_ms(1000);

    // 3. 发送测试指令
    if(WIFI_SendAT("AT\r\n", 5000))
        printf("WIFI模块在线\r\n");
    else
        printf("WIFI模块离线\r\n");

    // 4. 设置WIFI为STA模式
    if(WIFI_SendAT("AT+CWMODE_DEF=1\r\n", 5000))
        printf("WIFI模式设置成功\r\n");
    else
        printf("WIFI模式设置失败\r\n");

    // 5. 连接路由器
    if(WIFI_SendAT("AT+CWJAP_DEF=\"wby\",\"12345678\"\r\n", 10000))
        printf("WIFI连接路由成功\r\n");
    else
        printf("WIFI连接路由失败\r\n");

    // 6. 设置透传模式
    if(WIFI_SendAT("AT+CIPMODE=1\r\n", 10000))
        printf("设置透传模式成功\r\n");
    else
        printf("设置透传模式失败\r\n");

    // 7. 连接云平台服务器

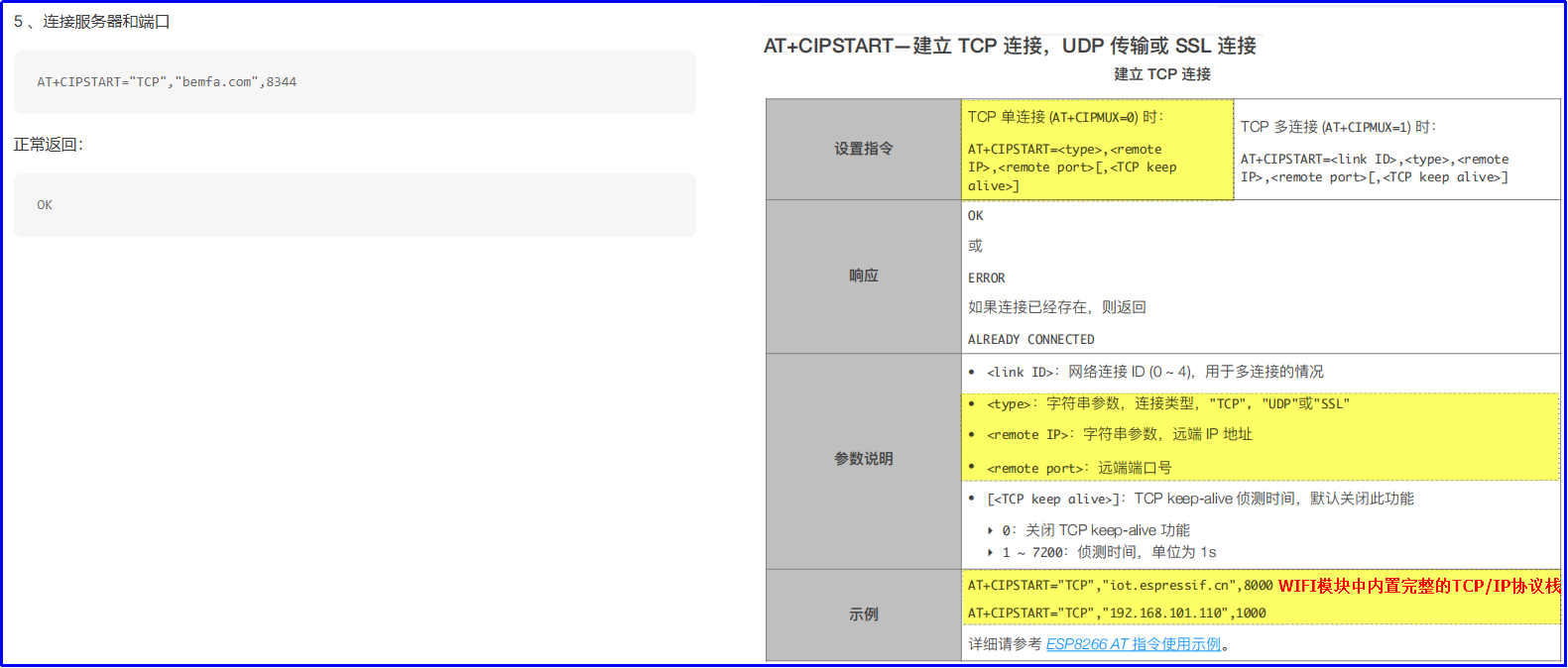

    if(WIFI_SendAT("AT+CIPSTART=\"TCP\",\"bemfa.com\",8344\r\n", 10000))
        printf("连接服务器成功\r\n");
    else
        printf("连接服务器失败\r\n");

    // 8. 进入透传模式
    if(WIFI_SendAT("AT+CIPSEND\r\n", 10000))
        printf("进入透传成功\r\n");
    else
        printf("进入透传失败\r\n");

    // 设置初始化完成标志
    wifi_init_flag = 1;
}

消息发布函数

void UART3_SendData(char * str, int len)
{
    while(len--)
    {
        //等待发送数据寄存器为空
        USART_SendData(USART3,*str++);
        while( USART_GetFlagStatus(USART3,USART_FLAG_TXE) == RESET );
    }
}
/**
 * @brief 向巴法云平台发布消息到指定主题
 * @param topic 主题名称字符串，用于标识消息分类
 * @param msgstring 消息内容字符串，实际传输的数据
 * @param time 超时时间（毫秒），等待服务器响应的最大时间
 * @return bool 发布结果，true表示成功，false表示失败或超时

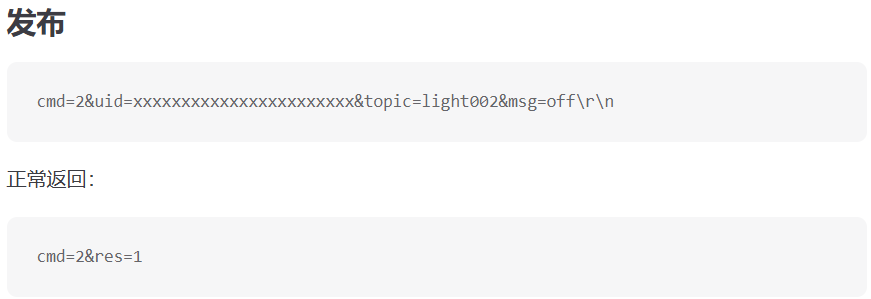

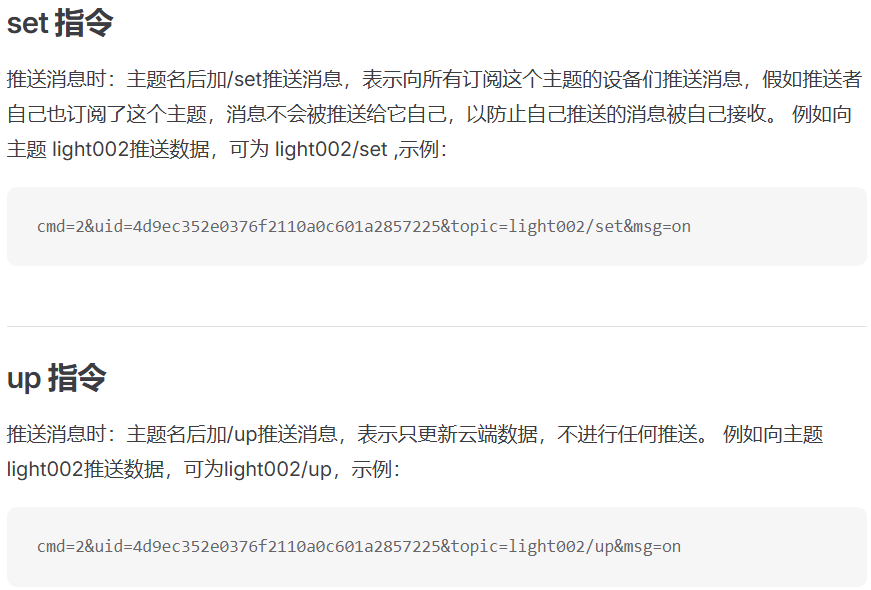

 * @note 消息格式：cmd=2&uid=用户ID&topic=主题名&msg=消息内容\r\n
 *       成功响应：服务器返回"cmd=2&res=1"表示接收成功
 *       必须确保WIFI已连接并处于透传模式
 *       消息最大长度受缓冲区限制（256字节）
 */
bool Bemfa_Publish(char *topic, char *msgstring, uint16_t time)
{
    char buf[256] = {0};

    // 清空接收缓冲区
    memset((char *)wifi_recvbuf, 0, BUFFERSIZE);
    wifi_counter = 0;

    // 构造发布报文
    sprintf(buf, "cmd=2&uid=%s&topic=%s&msg=%s\r\n", BEMFA_UID, topic, msgstring);

    // 发送报文
    UART3_SendData(buf, strlen(buf));

    // 等待服务器响应
    while(--time)
    {
        delay_ms(1);
        if(strstr((char *)wifi_recvbuf, "cmd=2&res=1"))
        {
            break;
        }
    }

    // 返回结果
    if(time > 0)
        return true;
    else
        return false;
}

主题订阅函数

/**
 * @brief 订阅巴法云平台的指定主题
 * @param topic 要订阅的主题名称字符串
 * @param time 超时时间（毫秒），等待服务器响应的最大时间
 * @return bool 订阅结果，true表示成功，false表示失败或超时
 * @note 订阅格式：cmd=1&uid=用户ID&topic=主题名\r\n
 *       成功响应：服务器返回"cmd=1&res=1"表示订阅成功
 *       订阅后，该主题的所有消息都会推送到设备
 *       一个设备可以订阅多个主题
 */
bool Bemfa_Subscribe(char *topic, uint16_t time)
{
    char buf[256] = {0};

    // 清空接收缓冲区
    memset((char *)wifi_recvbuf, 0, BUFFERSIZE);
    wifi_counter = 0;

    // 构造订阅报文
    sprintf(buf, "cmd=1&uid=%s&topic=%s\r\n", BEMFA_UID, topic);

    // 发送报文
    UART3_SendData(buf, strlen(buf));

    // 等待服务器响应
    while(--time)
    {
        delay_ms(1);
        if(strstr((char *)wifi_recvbuf, "cmd=1&res=1"))
        {
            break;
        }
    }

    // 返回结果
    if(time > 0)
        return true;
    else
        return false;
}

USART3中断服务函数

/**
 * @brief USART3中断服务函数，处理来自WIFI模块的数据接收
 * @return void 无返回值
 * @note 触发条件：USART3接收到数据（RXNE标志置位）
 *       数据存储：将接收到的字节存入环形缓冲区
 *       溢出处理：缓冲区满时重置计数器（建议改进为循环队列）
 *       转发功能：初始化完成后，将数据转发到USART1（调试串口）
 *       中断标志：必须手动清除RXNE标志
 */
void USART3_IRQHandler(void)
{
    // 检查接收中断是否发生
    if(USART_GetITStatus(USART3, USART_IT_RXNE) == SET)
    {
        // 检查缓冲区是否溢出
        if(wifi_counter < BUFFERSIZE)
        {
            // 存储接收到的数据
            wifi_recvbuf[wifi_counter++] = USART_ReceiveData(USART3);

            // 初始化完成后，将数据转发到调试串口
            if(wifi_init_flag)
            {
                USART_SendData(USART1, wifi_recvbuf[wifi_counter - 1]);
            }
        }
        else
        {
            // 缓冲区溢出处理（建议使用环形缓冲区）
            wifi_counter = 0;
        }

        // 清除中断标志位
        USART_ClearITPendingBit(USART3, USART_IT_RXNE);
    }
}

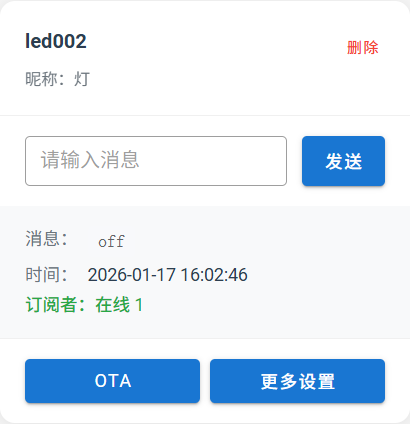

测试

int main(void)
{
		//1.进行NVIC优先级分组 分组4: 抢占优先级4bit(0~15)
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

    //2.硬件初始化
    UART_PC_Init(115200);   // 蓝牙**控灯示例有该函数的具体实现**
    WIFI_Config();

    //3.订阅主题
    Bemfa_Subscribe("led002",5000);

    /* Infinite loop */
    while (1)
    {
        //4.向服务器的主题发布消息
        Bemfa_Publish("led002","on",5000);
        delay_ms(5000);

        Bemfa_Publish("led002","off",5000);
        delay_ms(5000);

    }
}

错误处理机制

// 建议添加错误重试机制
#define MAX_RETRY_COUNT 3

bool WIFI_ConnectWithRetry(void)
{
    uint8_t retry_count = 0;
    while(retry_count < MAX_RETRY_COUNT)
    {
        if(WIFI_SendAT("AT\r\n", 5000))
            return true;
        retry_count++;
        delay_ms(1000); // 重试间隔
    }
    return false;
}

心跳包实现

// 使用定时器发送心跳包 65s内发送
void TIM3_IRQHandler(void)
{
    if(TIM_GetITStatus(TIM3, TIM_IT_Update) == SET)
    {
        // 发送心跳包
        Bemfa_Publish("heartbeat", "ping\r\n", 1000);
        TIM_ClearITPendingBit(TIM3, TIM_IT_Update);
    }
}

消息解析处理

// 解析云平台下发的控制指令
void ParseControlMessage(char *message)
{
    if(strstr(message, "cmd=3")) // 控制指令
    {
        // 解析具体控制内容
        // 例如：打开/关闭LED、调节参数等
    }
}

常见问题与解决方案

WIFI模块无法连接

• 检查供电：确保使用3.3V稳定供电
• 检查接线：TX/RX交叉连接，GND共地
• 检查波特率：确保MCU与模块波特率一致（默认115200）
• 检查AT指令：确保指令格式正确（大写+回车换行）

连接云平台失败

• 检查网络：确保WIFI已连接互联网
• 检查服务器地址：确认服务器IP和端口正确
• 检查UID：确保用户ID正确无误
• 检查防火墙：某些网络环境可能屏蔽特定端口

数据传输不稳定

• 增加超时时间：适当延长指令等待时间
• 添加重试机制：失败时自动重试
• 优化缓冲区：使用环形缓冲区避免数据丢失
• 定期发送心跳：维持长连接稳定性

扩展

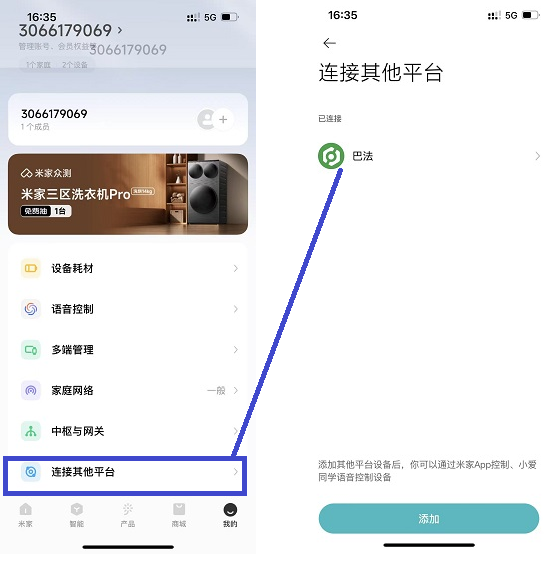

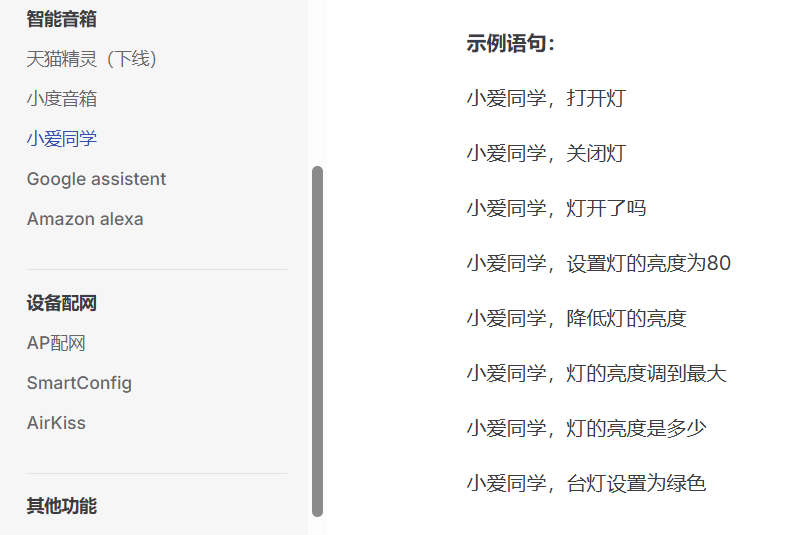

生态建立（接入米家）

若米家有接入智能音箱，可以通过小爱同学（米家）智能控制，参考小爱同学接入

微信小程序开发

• 巴法云提供小程序开发支持
• 可实现手机远程控制设备
• 支持实时数据显示和历史查询
• 可定制化用户界面

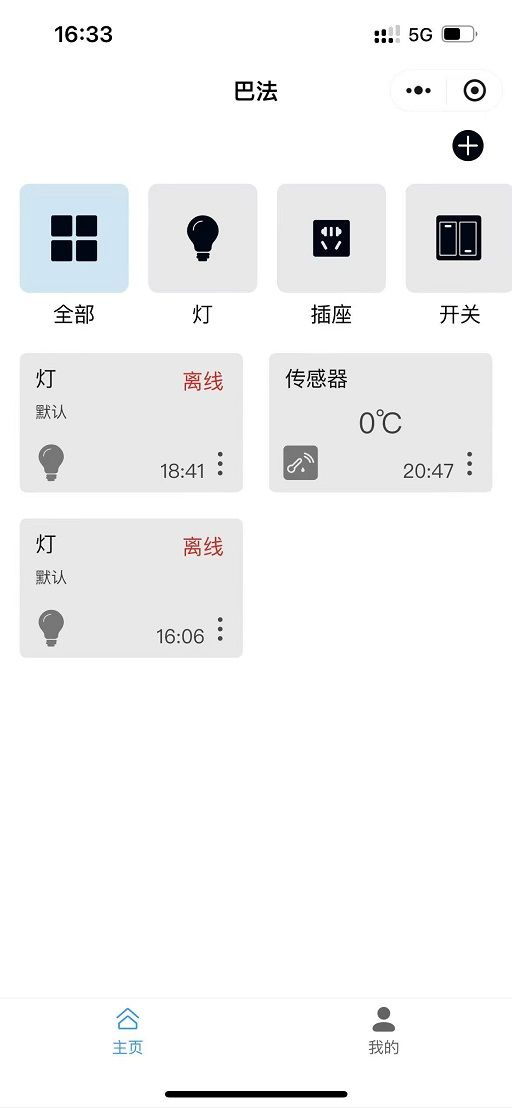

巴法云提供官方小程序

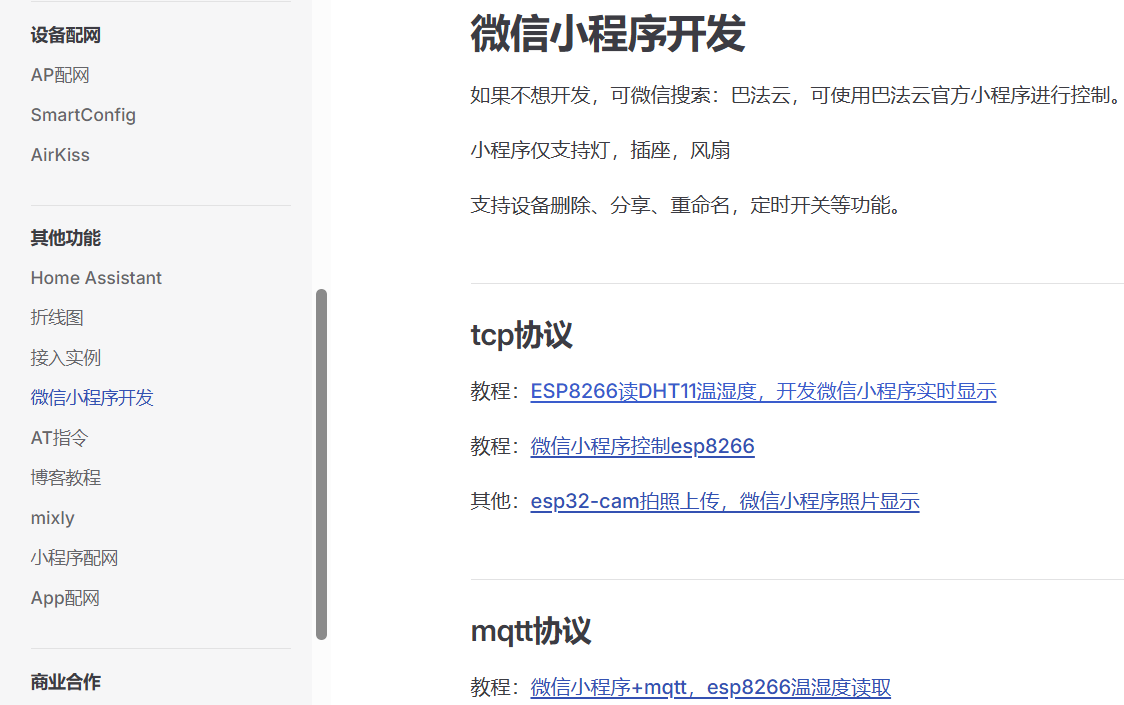

想要开发自己的个性小程序，可以参考巴法云教程
