1.RFID的概念
射频识别，即RFID是 Radio Frequency Identification的缩写，又称为无线射频识别，是一种通信技术，也通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。
一套完整RFID硬件统由Reader与 Transponder两部分组成，其动作原理为由Reader发射一特定频率之无线电波能量给Transponder，用以驱动Transponder电路将内部之ID Code送出，此时Reader便接收此ID Code 。 Transponder的特殊在与免用电池，免接触，免刷卡不怕脏污，且晶片密码为世界唯一无法复制，安全性高，长寿命。
2.RFID的工作原理
射频识别系统的基本模型如图所示，其中，电子标签又称为射频标签，应答器，数据载体；阅读器又称为读出装置，扫描器，通讯器，读写器（取决于电子标签是否可以无线改写数据）。电子标签与阅读器直接通过耦合原件实现射频信号的空间（无接触）耦合，在耦合通道内，根据时序关系，实现能量的传递，数据的交换。
3.RFID中间件的概念

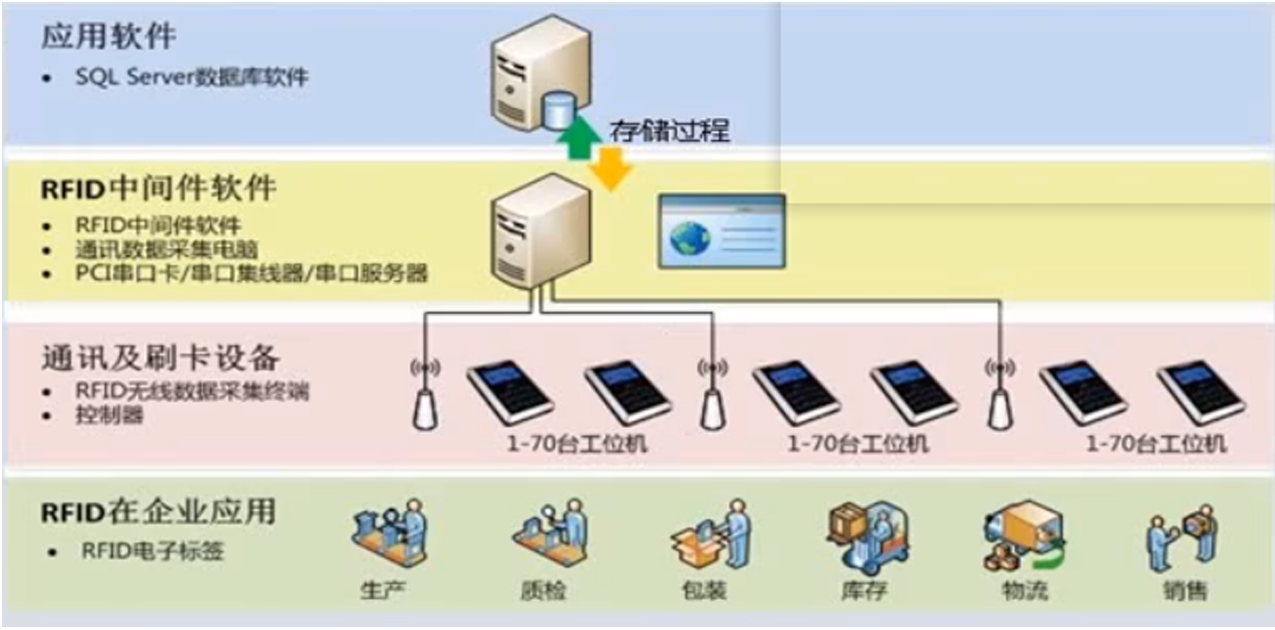

为解决分布异构问题，人们提出了中间件(middleware)的概念，中间件是位于平台（硬件和操作系统）和应用之间的通用服务，这些服务具有标准的程序接口和协议。针对不同的操作系统和硬件平台，它们可以有符合接口和协议规范的多种实现。
RFID中间件的特定：
- 独立于架构（Insulation Infrastructure）RFID中间件独立并介于RFID读写器与后端应用程序之间，并且能够 与多个RFID读写器以及多个后端应用程序连接，以减轻架构与维护的复杂性。
- 数据量（Data Flow）RFID的主要目的在于将实体对象转换为信息环境下的虚拟对象，因此数据处理是RFID最 重要的功能。RFID中间件具有数据的搜集，过滤，整合与传递等特性，以便将正确的对象信息传到企业后端 的应用系统。
- 处理流（Process Flow）RFID中间件采用程序逻辑及存储再转送（Store ---and---Forward）的功能来提供顺序的消息流，具有数据流设计与管理的能力。
4.了解RFID中间件
RFID中间件的意义： RFID中间件是一种面向消息的中间件，信息（Information）是以消息（Message）的形式，从一个程序传送到另 一个或多个程序。信息可以以异步（Asynchronous）的方式传送，所以传送者不必等待回应。面向消息的中间件包含的功能不仅是传递（Passing）信息，还必须包括解译数据，安全性，数据广播，错误回复，定位网络资源， 找出符合成本的路径，消息与要求的优先次序以及延申的除错。
5.RFID频率划分

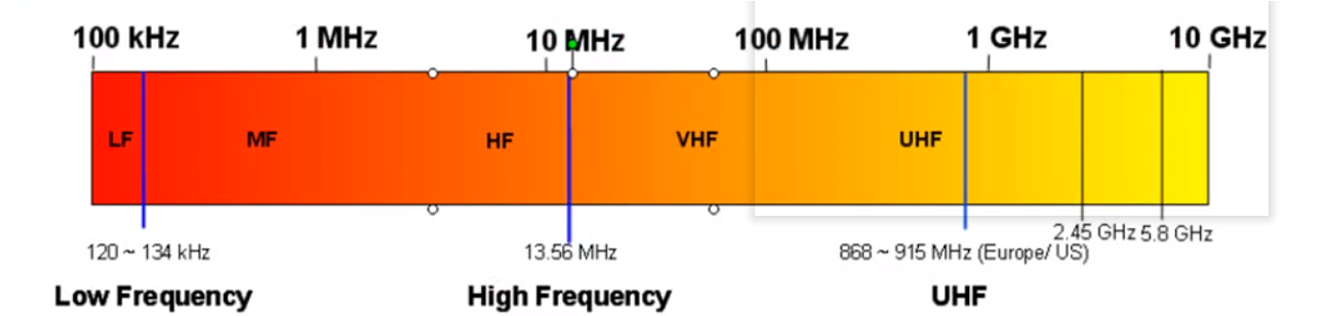

目前定义的RFID产品的工作频率有低频，高频和超高频（甚高频），微波等频率范围。不同频段的RFID产品有不同的特性，具体的划分方法如下图：
从上图可以看到：
- 125KHZ ~ 134KHZ属于低频；
- 13.56MHZ为高频；
- 862MHZ ~ 915MHZ为超高频（甚高频）；
- 2.4GHZ ~ 5.0GHZ 为微波；
6.RFID标签
1.电子标签的概念
电子标签又称为射频标签，应答器，数据载体；是一种存储数据识别资料的装置，可以透过无线电波与读写器之间互相传递资讯，用来回应识别资料给读写器。无须人工干预，RFID技术可识别高速运动物体并可同时识别多个电子标签，操作快捷方便。
2.RFID电子标签的分类
- 有源、无源、半有源半无源标签等种类；有源标签即该标签需要额外供电；无源标签的能量是由耦合电路传递的，不需要额外的电源。
- 依据频率的不同可以分为低频，高频，超高频和微波电子标签。
- 依据封装形式的不同可分为信用卡，线形，纸状，玻璃管，圆形以及特殊用途的异性标签等。
3.RFID标签的原理
射频识别标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的 产品信息（Passive Tag，无源或被动标签），或者主动发送某一频率的信号（Active Tag，有源或主动标签）；解读器读取信息并解码后，送至中央信息系统进行有关数据处理。
4.RFID标签的组成
- RFID晶片（包含逻辑控制单元、记忆体和收发器，进行解码、解密和错误检查等运算功能）
- 天线（用于接收读取器发送的射频资料或传送出本身的识别资料）

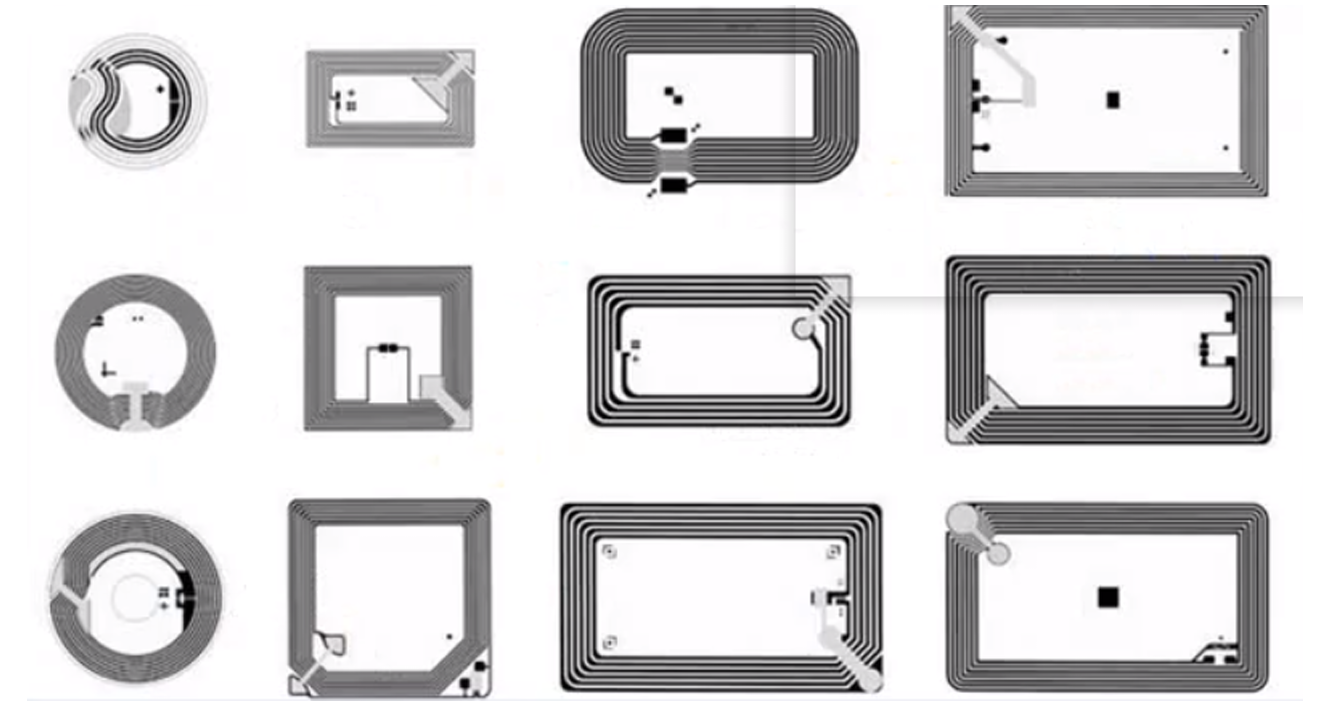

- 电力来源（主动式：由标签内部所附电源所提供；被动式：由读写器送出的无线电波提供）以下是电子标 签内部结构：芯片 + 天线与RFID系统组成示意图。
7.RC522概述
RC522是应用于13.26MHZ非接触式通信中高集成度读写卡系列芯片中的一元。是NXP公司针对"三表"应用推 出的一款低电压、低成本、体积小的非接触式读写卡芯片，是智能仪表和便携式手持设备研发的较好选择。 读写器，支持IOS 14443A / MIFARE。MFRC522 的内部发送器部分可驱动读写器天线与ISO 14443A/MIFARE卡和应答机的通信，无需其他的电路。
- 可实现各种不同主机接口的功能
- SPI接口，串行UART（类似RS232，电压电平取决于提供的管教电压)
- IIC接口
- 64字节的发送和接收FIFO缓冲区
- 灵活的中断模式
- 可编程定时器
- 内部振荡器，连接27.12MHZ的晶振
- 非接触式UART 用来处理与主机通信时的协议要求。
- FIFO 缓冲区快速而方便地实现 了主机和非接触式UART之间的数据传输。

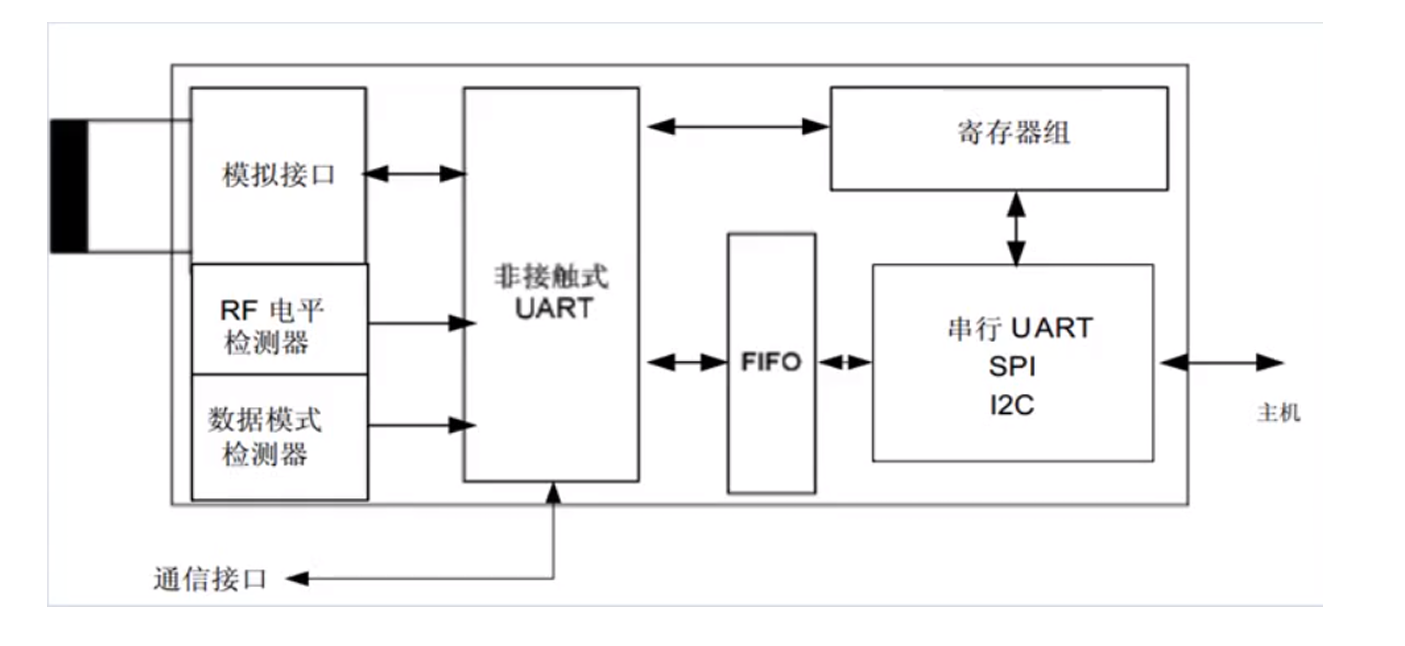

从图中可以看出，主机与芯片的通信最终要通过FIFO来传递到其他地方
RC522功能
SPI接口，支持串行外围接口（兼容SPI）来使能到主机的高速通信。SPI接口可处理高达10Mbit/s的数据速率。在与主机微控制器通信时，MFRC522用作从机。
在SPI通信中MFRC522模块用作从机。SPI时钟SCK由主机产生。数据通过MOSI线从主机传输到从机，数据通 过MISO线从MFRC522发回到主机。
MOSI和MISO传输每个字节时都是高位在前，MOSI上的数据在时钟的上升沿保持不变，在时钟的下降沿改变。MISO也与之类似，在时钟的下降沿，MISO上的数据由MFRC522来提供。 在时钟的上升沿数据保持不变。
SPI地址

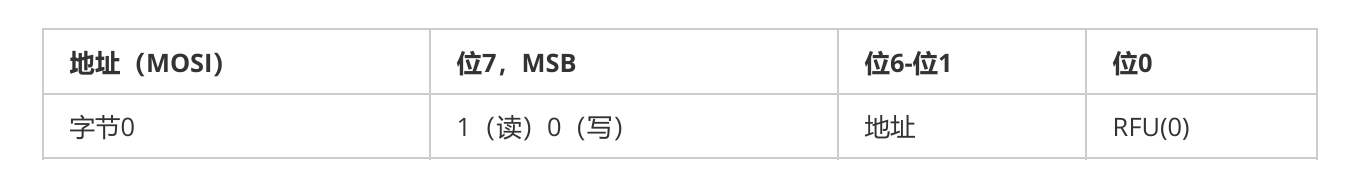

地址字节按下面的格式传输，第一个字节的MSB位设置使用的模式。MSB位为1时从MFRC522读出数据；MSB位为 0时将数据写入MFRC522。第一个字节为定义地址，最后一位应当设置为0。
FIFO缓冲区
FIFO缓冲区的输入和输出数据总线连接到FIFODataReg寄存器。通过写FIFODataReg寄存器来将一个字节的数据存入FIFO缓冲区，之后内部FIFO缓冲区写指针加1。 除了读写FIFO缓冲区外，FIFO缓冲区指针还可通过置位寄存器FIFOLevelReg的FlushBuffer位来复位。从而，FIFOLevel位被清零，寄存器ErrorReg的BufferOvfl位被清零，实际存储的字节不能再访问。 已经存放在FIFO缓冲区中的字节数；寄存器FIFOLevelReg的FIFOLevel 字段。
