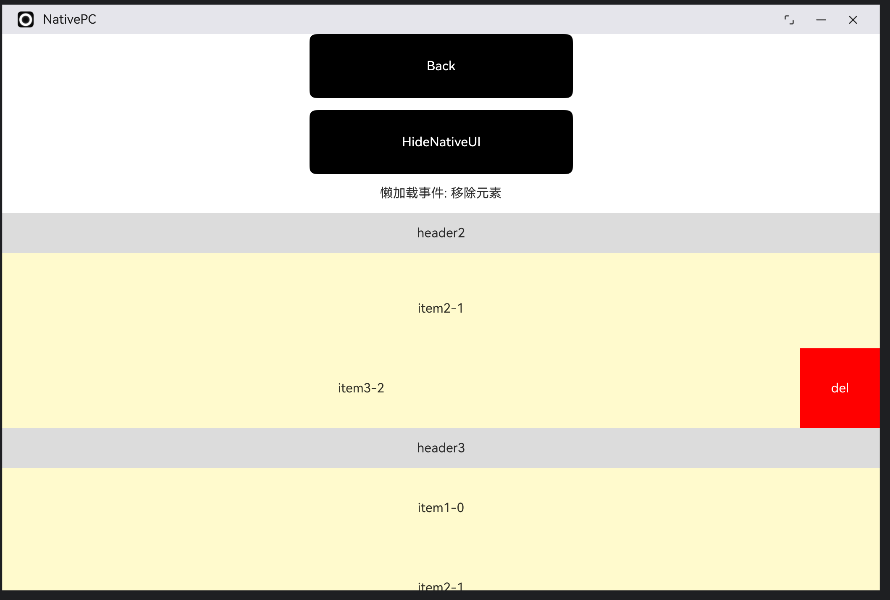

- 4、真机运行
〇、前言
在使用 ArkTS 开发鸿蒙应用时,遇到需要使用列表布局的页面时,通常,为了节省性能,会使用 LazyForEach 去创建列表,从而让列表具备懒加载能力,特别是当列表项很多的时候。
然而,在使用C++开发鸿蒙应用时,并不存在这样直接而方便的API,需要开发者手动实现相关方法,那么,具体该如何实现呢?下面一一分析。
一、认识 ArkUI_NodeAdapter
在使用 C++ 代码实现具备懒加载 效果的列表时,离不开使用 ArkUI_NodeAdapter 对象,可以说,它就是在C++中用于顶替 ArkTS 的 LazyForEach 的。对于 ArkUI_NodeAdapter 的能力,就是用来定义组件适配器对象,为滚动类组件赋予懒加载能力。

1、了解 ArkUI_NodeAdapter 相关 API
获取ArkUI_NodeAdapter实例化对象,需要通过专门的 API ------ OH_ArkUI_NodeAdapter_Create(),不仅是创建对象,在 ArkUI_NodeAdapter 对象的生命周期中,进行相关操作都需要使用专门的 API:
- OH_ArkUI_NodeAdapter_Create():创建组件适配器对象
- H_ArkUI_NodeAdapter_Dispose(ArkUI_NodeAdapterHandle handle):销毁组件适配器对象
- OH_ArkUI_NodeAdapter_SetTotalNodeCount(ArkUI_NodeAdapterHandle handle, uint32_t size):设置Adapter中的元素总数,也可以说是是设置组件缓存栈的大小
- OH_ArkUI_NodeAdapter_RegisterEventReceiver(
ArkUI_NodeAdapterHandle handle, void* userData, void (receiver)(ArkUI_NodeAdapterEvent event)):注册Adapter相关回调事件。 - OH_ArkUI_NodeAdapter_UnregisterEventReceiver(ArkUI_NodeAdapterHandle handle):注销Adapter相关回调事件
- OH_ArkUI_NodeAdapter_ReloadAllItems(ArkUI_NodeAdapterHandle handle):通知Adapter进行全量元素变化。
- OH_ArkUI_NodeAdapter_ReloadItem(
ArkUI_NodeAdapterHandle handle, uint32_t startPosition, uint32_t itemCount):通知Adapter进行局部元素变化。 - OH_ArkUI_NodeAdapter_RemoveItem(
ArkUI_NodeAdapterHandle handle, uint32_t startPosition, uint32_t itemCount):通知Adapter进行局部元素删除。 - OH_ArkUI_NodeAdapter_InsertItem(
ArkUI_NodeAdapterHandle handle, uint32_t startPosition, uint32_t itemCount):通知Adapter进行局部元素插入。 - OH_ArkUI_NodeAdapter_MoveItem(ArkUI_NodeAdapterHandle handle, uint32_t from, uint32_t to):通知Adapter进行局部元素移位。
- OH_ArkUI_NodeAdapter_GetAllItems(ArkUI_NodeAdapterHandle handle, ArkUI_NodeHandle** items, uint32_t* size):获取存储在Adapter中的所有元素。接口调用会返回元素的数组对象指针,该指针指向的内存数据需要开发者手动释放。
- OH_ArkUI_NodeAdapterEvent_GetUserData(ArkUI_NodeAdapterEvent* event):获取注册事件时传入的自定义数据。
- OH_ArkUI_NodeAdapterEvent_GetType(ArkUI_NodeAdapterEvent* event):获取事件类型。
- OH_ArkUI_NodeAdapterEvent_GetRemovedNode(ArkUI_NodeAdapterEvent* event):获取需要销毁的事件中待销毁的元素。
- OH_ArkUI_NodeAdapterEvent_GetItemIndex(ArkUI_NodeAdapterEvent* event):获取适配器事件时需要操作的元素序号。
- OH_ArkUI_NodeAdapterEvent_GetHostNode(ArkUI_NodeAdapterEvent* event):获取使用该适配器的滚动类容器节点。
- OH_ArkUI_NodeAdapterEvent_SetItem(ArkUI_NodeAdapterEvent* event, ArkUI_NodeHandle node):设置需要新增到Adapter中的组件。
- OH_ArkUI_NodeAdapterEvent_SetNodeId(ArkUI_NodeAdapterEvent* event, int32_t id):设置生成的组件标识。
2、认识 ArkUI_NodeAdapterEvent

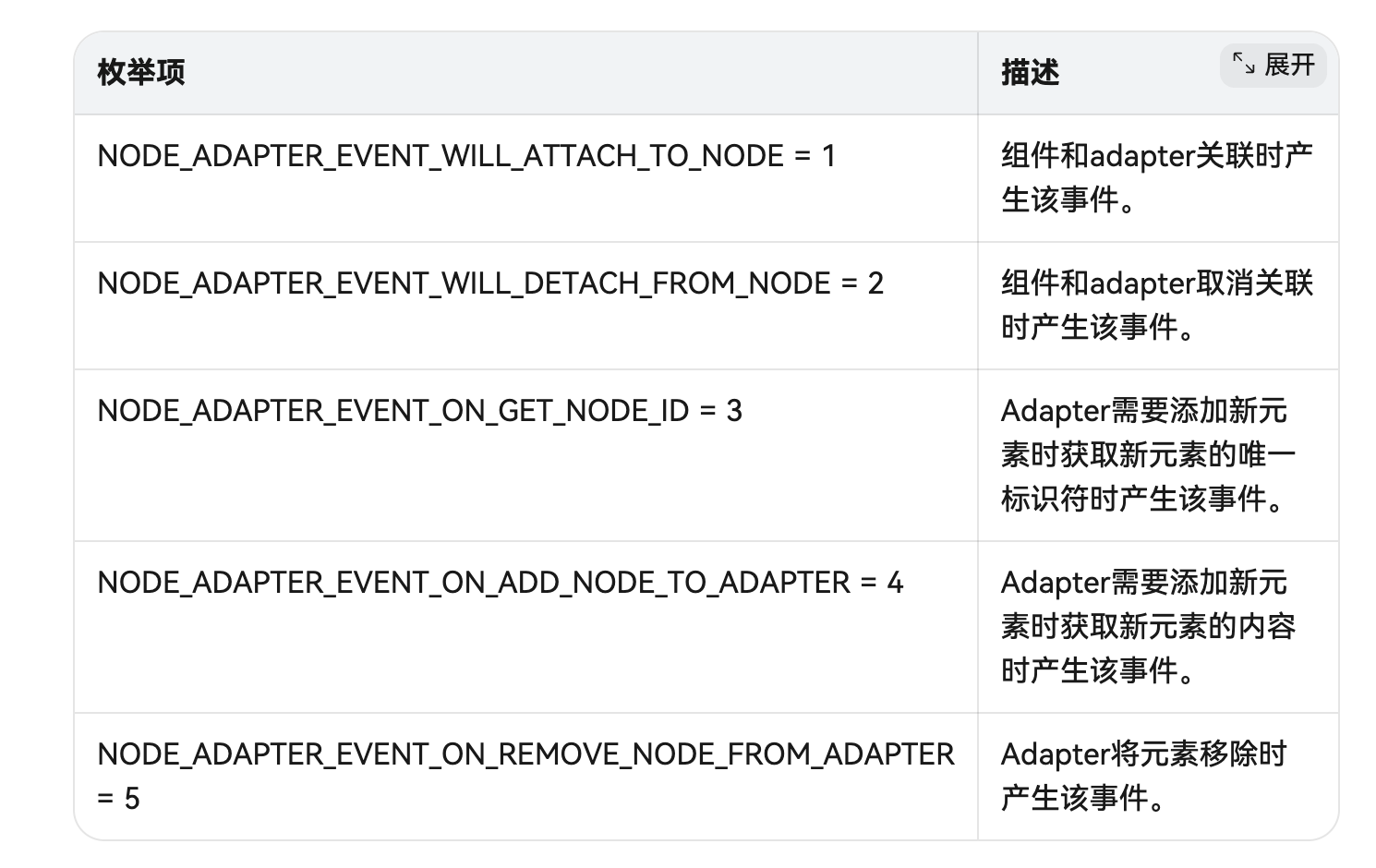

ArkUI_NodeAdapterEvent,也就是适配器事件。适配器事件种类,由ArkUI_NodeAdapterEventType,目前,该枚举类共有如下成员:

而节点适配器中具体发生了哪种事件,则可以用上文提到的OH_ArkUI_NodeAdapterEvent_GetType去获取,从而为自定义处理适配器事件提供入手点。
3、如何使用 ArkUI_NodeAdapter
对于 ArkUI_NodeAdapter,通过上面的相关API介绍一节,已经可以明白它并不适合直接拿来用。
实际上,使用 ArkUI_NodeAdapter 都是通过自定义适配器类去进行的,在自定义适配器类中,通常会有如下操作:
1)在类构造函数中,通过 OH_ArkUI_NodeAdapter_Create() 创建ArkUI_NodeAdapterHandle并持有,同时,利用OH_ArkUI_NodeAdapter_SetTotalNodeCount 和 OH_ArkUI_NodeAdapter_RegisterEventReceiver 分别设置好懒加载数据和懒加载事件处理器
2)在私有成员中,应当定义好一个充当管理回收复用组件池的栈对象
3)必须的适配器事件处理函数
4)析构函数中,要做好资源释放,比如注销事件监听器、销毁ArkUI_NodeAdapterHandle
借助自定义的适配器类,便可以像设置宽高一样,给滚动类容器组件设置节点适配器。
二、滚动类容器组件
在当前,鸿蒙SDK中,属于滚动类容器 的组件,有List/ListItemGroup、Grid、WaterFlow、Swiper。
1、适配器属性
每个滚动类容器组件,都有一个适配器属性,用于支持传入自定义的节点适配器,具体有如下。
- NODE_LIST_NODE_ADAPTER:list 组件的适配器属性
- NODE_LIST_ITEM_GROUP_NODE_ADAPTER:listItemGroup 组件的适配器属性
- NODE_SWIPER_NODE_ADAPTER:swiper 组件的适配器属性
- NODE_WATER_FLOW_NODE_ADAPTER:WaterFlow 组件的适配器属性
- NODE_GRID_NODE_ADAPTER:grid 组件的适配器属性。
三、代码实践
接下来,以分布列表即 ListItemGroup 为载体,演示具有懒加载能力的容器组件的实现。
1、定义 ArkUIListItemGroupNode
由于此前的案例中,尚未涉及分组列表,所以,此类型的节点定义类,尚未存在于 NativeModule 中,需要使用如下代码进行定义:
cpp
namespace NativeModule {
class ArkUIListItemGroupNode : public ArkUINode {
public:
ArkUIListItemGroupNode()
: ArkUINode((NativeModuleInstance::GetInstance()->GetNativeNodeAPI())->createNode(ARKUI_NODE_LIST_ITEM_GROUP)) {
}
void SetHeader(std::shared_ptr<ArkUINode> node) {
if (node) {
ArkUI_AttributeItem Item = {.object = node->GetHandle()};
nativeModule_->setAttribute(handle_, NODE_LIST_ITEM_GROUP_SET_HEADER, &Item);
} else {
nativeModule_->resetAttribute(handle_, NODE_LIST_ITEM_GROUP_SET_HEADER);
}
}
void SetFooter(std::shared_ptr<ArkUINode> node) {
if (node) {
ArkUI_AttributeItem Item = {.object = node->GetHandle()};
nativeModule_->setAttribute(handle_, NODE_LIST_ITEM_GROUP_SET_FOOTER, &Item);
} else {
nativeModule_->resetAttribute(handle_, NODE_LIST_ITEM_GROUP_SET_FOOTER);
}
}
std::shared_ptr<ArkUINode> GetHeader() const { return header_; }
std::shared_ptr<ArkUINode> GetFooter() const { return footer_; }
// 引入懒加载模块。
void SetLazyAdapter(const std::shared_ptr<ArkUIListItemAdapter> &adapter) {
ArkUI_AttributeItem item{nullptr, 0, nullptr, adapter->GetHandle()};
nativeModule_->setAttribute(handle_, NODE_LIST_ITEM_GROUP_NODE_ADAPTER, &item);
adapter_ = adapter;
}
private:
std::shared_ptr<ArkUINode> header_;
std::shared_ptr<ArkUINode> footer_;
std::shared_ptr<ArkUIListItemAdapter> adapter_;
};
}
这里,最为关键的属性设置方法,就是 SetLazyAdapter方法。
为了让列表组的标题具有吸顶灯效果,在ArkUIListNode类中补充一个 SetSticky 方法:
cpp
void SetSticky(ArkUI_StickyStyle style) {
ArkUI_NumberValue value[] = {{.i32 = style}};
ArkUI_AttributeItem item = {value, 1};
nativeModule_->setAttribute(handle_, NODE_LIST_STICKY, &item);
}
2、定义 ArkUIListItemAdapter
接下来,是整个案例中最关键的代码实现:自定义的列表适配器。
cpp
namespace NativeModule {
const int32_t NUMBER_1000 = 1000;
const int32_t NUMBER_100 = 100;
const int32_t NUMBER_16 = 16;
class ArkUIListItemAdapter {
public:
ArkUIListItemAdapter()
: module_(NativeModuleInstance::GetInstance()->GetNativeNodeAPI()),
handle_(OH_ArkUI_NodeAdapter_Create()) { // 使用NodeAdapter创建函数。
// 初始化懒加载数据。
for (int32_t i = 0; i < 3; i++) {
data_.emplace_back(std::to_string(i));
}
// 设置懒加载数据。
OH_ArkUI_NodeAdapter_SetTotalNodeCount(handle_, data_.size());
// 设置懒加载回调事件。
OH_ArkUI_NodeAdapter_RegisterEventReceiver(handle_, this, OnStaticAdapterEvent);
}
~ArkUIListItemAdapter() {
// 释放创建的组件。
while (!cachedItems_.empty()) {
cachedItems_.pop();
}
items_.clear();
// 释放Adapter相关资源。
OH_ArkUI_NodeAdapter_UnregisterEventReceiver(handle_);
OH_ArkUI_NodeAdapter_Dispose(handle_);
}
ArkUI_NodeAdapterHandle GetHandle() const { return handle_; }
void RemoveItem(size_t index) {
// 删除第index个数据。
data_.erase(data_.begin() + index);
// 如果index会导致可视区域元素发生可见性变化,则会回调NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER事件删除元素,
// 根据是否有新增元素回调NODE_ADAPTER_EVENT_ON_GET_NODE_ID和NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER事件。
OH_ArkUI_NodeAdapter_RemoveItem(handle_, index, 1);
// 更新新的数量。
OH_ArkUI_NodeAdapter_SetTotalNodeCount(handle_, data_.size());
}
void InsertItem(int32_t index, const std::string &value) {
data_.insert(data_.begin() + index, value);
// 如果index会导致可视区域元素发生可见性变化,则会回调NODE_ADAPTER_EVENT_ON_GET_NODE_ID和NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER事件,
// 根据是否有删除元素回调NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER事件。
OH_ArkUI_NodeAdapter_InsertItem(handle_, index, 1);
// 更新新的数量。
OH_ArkUI_NodeAdapter_SetTotalNodeCount(handle_, data_.size());
}
void MoveItem(int32_t oldIndex, int32_t newIndex) {
auto temp = data_[oldIndex];
data_.insert(data_.begin() + newIndex, temp);
data_.erase(data_.begin() + oldIndex);
// 移到位置如果未发生可视区域内元素的可见性变化,则不回调事件,反之根据新增和删除场景回调对应的事件。
OH_ArkUI_NodeAdapter_MoveItem(handle_, oldIndex, newIndex);
}
void ReloadItem(int32_t index, const std::string &value) {
data_[index] = value;
// 如果index位于可视区域内,先回调NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER删除老元素,
// 再回调NODE_ADAPTER_EVENT_ON_GET_NODE_ID和NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER事件。
OH_ArkUI_NodeAdapter_ReloadItem(handle_, index, 1);
}
void ReloadAllItem() {
std::reverse(data_.begin(), data_.end());
// 全部重新加载场景下,会回调NODE_ADAPTER_EVENT_ON_GET_NODE_ID接口获取新的组件ID,
// 根据新的组件ID进行对比,ID不发生变化的进行复用,
// 针对新增ID的元素,调用NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER事件创建新的组件,
// 然后判断老数据中遗留的未使用ID,调用NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER删除老元素。
OH_ArkUI_NodeAdapter_ReloadAllItems(handle_);
}
private:
static void OnStaticAdapterEvent(ArkUI_NodeAdapterEvent *event) {
// 获取实例对象,回调实例事件。
auto itemAdapter = reinterpret_cast<ArkUIListItemAdapter *>(OH_ArkUI_NodeAdapterEvent_GetUserData(event));
itemAdapter->OnAdapterEvent(event);
}
void OnAdapterEvent(ArkUI_NodeAdapterEvent *event) {
auto type = OH_ArkUI_NodeAdapterEvent_GetType(event);
switch (type) {
case NODE_ADAPTER_EVENT_ON_GET_NODE_ID:
OnNewItemIdCreated(event);
break;
case NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER:
OnNewItemAttached(event);
break;
case NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER:
OnItemDetached(event);
break;
default:
break;
}
}
// 分配ID给需要显示的Item,用于ReloadAllItems场景的元素diff。
void OnNewItemIdCreated(ArkUI_NodeAdapterEvent *event) {
auto index = OH_ArkUI_NodeAdapterEvent_GetItemIndex(event);
static std::hash<std::string> hashId = std::hash<std::string>();
auto id = hashId(data_[index]);
OH_ArkUI_NodeAdapterEvent_SetNodeId(event, id);
showUITextCallback("懒加载事件", "创建新元素ID:" + std::to_string(id));
}
void OnNewItemAttached(ArkUI_NodeAdapterEvent *event) {
auto index = OH_ArkUI_NodeAdapterEvent_GetItemIndex(event);
ArkUI_NodeHandle handle = nullptr;
if (!cachedItems_.empty()) {
// 使用并更新回收复用的缓存。
auto recycledItem = cachedItems_.top();
auto textItem = std::dynamic_pointer_cast<ArkUITextNode>(recycledItem->GetChildren().back());
textItem->SetTextContent("item"+std::to_string(index+1)+"-"+data_[index]);
handle = recycledItem->GetHandle();
auto swipeContent = recycledItem->GetSwipeContent();
swipeContent->RegisterOnClick([this, data = data_[index]](ArkUI_NodeEvent *event) {
auto it = std::find(data_.begin(), data_.end(), data);
if (it != data_.end()) {
auto index = std::distance(data_.begin(), it);
RemoveItem(index);
}
});
// 释放缓存池的引用。
cachedItems_.pop();
} else {
// 创建新的元素。
auto listItem = std::make_shared<ArkUIListItemNode>();
auto textNode = std::make_shared<ArkUITextNode>();
textNode->SetTextContent("item"+std::to_string(index+1)+"-"+data_[index]);
textNode->SetFontSize(NUMBER_16);
textNode->SetPercentWidth(1);
textNode->SetHeight(NUMBER_100);
textNode->SetBackgroundColor(0xFFfffacd);
textNode->SetTextAlign(ARKUI_TEXT_ALIGNMENT_CENTER);
listItem->AddChild(textNode);
// 创建ListItem划出菜单。
auto swipeNode = std::make_shared<ArkUITextNode>();
swipeNode->SetTextContent("del");
swipeNode->SetFontSize(NUMBER_16);
swipeNode->SetFontColor(0xFFFFFFFF);
swipeNode->SetWidth(NUMBER_100);
swipeNode->SetHeight(NUMBER_100);
swipeNode->SetBackgroundColor(0xFFFF0000);
swipeNode->SetTextAlign(ARKUI_TEXT_ALIGNMENT_CENTER);
swipeNode->RegisterOnClick([this, data = data_[index]](ArkUI_NodeEvent *event) {
auto it = std::find(data_.begin(), data_.end(), data);
if (it != data_.end()) {
auto index = std::distance(data_.begin(), it);
RemoveItem(index);
}
});
listItem->SetSwiperAction(swipeNode);
handle = listItem->GetHandle();
// 保持文本列表项的引用。
items_.emplace(handle, listItem);
}
// 设置需要展示的元素。
OH_ArkUI_NodeAdapterEvent_SetItem(event, handle);
showUITextCallback("懒加载事件", "附加元素:" + std::to_string(index));
}
// Item从可见区域移除。
void OnItemDetached(ArkUI_NodeAdapterEvent *event) {
auto item = OH_ArkUI_NodeAdapterEvent_GetRemovedNode(event);
// 放置到缓存池中进行回收复用。
cachedItems_.emplace(items_[item]);
showUITextCallback("懒加载事件", "移除元素");
}
std::vector<std::string> data_;
ArkUI_NativeNodeAPI_1 *module_ = nullptr;
ArkUI_NodeAdapterHandle handle_ = nullptr;
// 管理NodeAdapter生成的元素。
std::unordered_map<ArkUI_NodeHandle, std::shared_ptr<ArkUIListItemNode>> items_;
// 管理回收复用组件池。
std::stack<std::shared_ptr<ArkUIListItemNode>> cachedItems_;
};
}

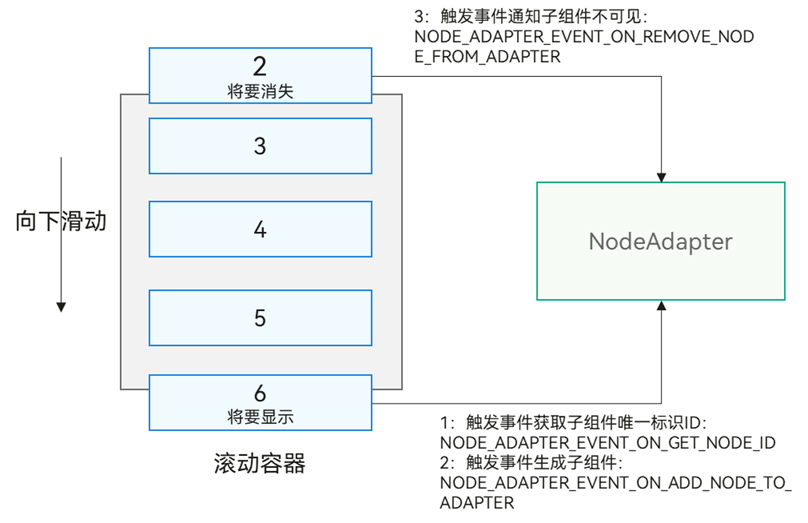

在这个适配器类中,主要处理 NODE_ADAPTER_EVENT_ON_GET_NODE_ID、NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER 和 NODE_ADAPTER_EVENT_ON_REMOVE_NODE_FROM_ADAPTER 这三种事件。
三种事件中,最关键的就是 NODE_ADAPTER_EVENT_ON_ADD_NODE_TO_ADAPTER 事件,而其事件处理函数,负责元素的新建与复用;创建新元素的时候,通过 swiper 组件为每个列表项赋予左划菜单;复用组件时,则直接将 cachedItems_ 的栈顶元素取出来。
3、CreateLazyTextListExample
下面,将自定义的 ArkUIListItemGroupNode 和 ArkUIListItemAdapter 用起来:
cpp
namespace NativeModule {
const int32_t NUMBER_3 = 3;
const int32_t NUMBER_50 = 50;
const int32_t NUMBER_10 = 10;
std::shared_ptr<ArkUIBaseNode> CreateLazyTextListExample()
{
// 创建组件并挂载。
// 1: 创建List组件。
auto list = std::make_shared<ArkUIListNode>();
list->SetPercentWidth(1);
list->SetPercentHeight(1);
// 设置吸顶。
list->SetSticky(ARKUI_STICKY_STYLE_BOTH);
// 2: 创建ListItemGroup并挂载到List上。
for(int32_t i = 0; i < NUMBER_10; i++){
auto header = std::make_shared<ArkUITextNode>();
header->SetTextContent("header"+std::to_string(i+1));
header->SetFontSize(NUMBER_16);
header->SetPercentWidth(1);
header->SetHeight(NUMBER_50);
header->SetBackgroundColor(0xFFDCDCDC);
header->SetTextAlign(ARKUI_TEXT_ALIGNMENT_CENTER);
auto listItemGroup = std::make_shared<ArkUIListItemGroupNode>();
listItemGroup->SetHeader(header);
auto adapter = std::make_shared<ArkUIListItemAdapter>();
listItemGroup->SetLazyAdapter(adapter);
for(int32_t j = 0; j < NUMBER_3; j++){
auto listItem = std::make_shared<ArkUIListItemNode>();
auto text = std::make_shared<ArkUITextNode>();
text->SetTextContent("item"+std::to_string(i+1)+"-"+std::to_string(j+1));
text->SetFontSize(NUMBER_16);
text->SetPercentWidth(1);
text->SetTextAlign(ARKUI_TEXT_ALIGNMENT_CENTER);
listItem->AddChild(text);
listItemGroup->AddChild(listItem);
}
list->AddChild(listItemGroup);
}
return list;
}
}
4、真机运行
在 NativeEntry.cpp 的 CreateNativeRoot 函数中修改代码,将CreateLazyTextListExample 作为演示方法:
cpp
napi_value CreateNativeRoot(napi_env env, napi_callback_info info) {
size_t argc = 1;
napi_value args[1] = {nullptr};
napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);
// 获取 NodeContent
ArkUI_NodeContentHandle contentHandle;
OH_ArkUI_GetNodeContentFromNapiValue(env, args[0], &contentHandle);
NativeEntry::GetInstance()->SetContentHandle(contentHandle);
// 创建文本列表
// auto list = CreateTextListExample();
// NativeEntry::GetInstance()->SetRootNode(list);
// 创建 Column
// auto column = testGestureExample();
// NativeEntry::GetInstance()->SetRootNode(column);
// 创建 image
// auto image = CreateDragImageExample();
// NativeEntry::GetInstance()->SetRootNode(image);
// 演示动画
// auto column = testFrameAnimate();
// NativeEntry::GetInstance()->SetRootNode(column);
// auto column = testPropertiesAnimate();
// NativeEntry::GetInstance()->SetRootNode(column);
// auto column = testTransitionAnimate();
// NativeEntry::GetInstance()->SetRootNode(column);
// auto column = testKeyFrameAnimate();
// NativeEntry::GetInstance()->SetRootNode(column);
// 创建懒加载分组列表
auto list_group = CreateLazyTextListExample();
NativeEntry::GetInstance()->SetRootNode(list_group);
return nullptr;
}
最终运行效果如下:
