定义
BPMN的英文全称是 Business Process Model and Notation（业务流程模型与符号）
Process 是 BPMN 中对"业务流程"的正式定义，它由一组 Flow Elements（事件、活动、网关等）以及它们之间的 Sequence Flow 组成
bash
BPMN
├─ Flow Objects（流程核心元素）
│ ├─ Events（事件）
│ │ → 表示流程的开始、过程中的触发点、以及结束
│ ├─ Activities（活动）
│ │ → 实际要做的事情，比如任务或子流程
│ └─ Gateways（网关）
│ → 控制流程怎么分支、合并（判断、并行等）
│
├─ Connecting Objects（连接关系）
│ ├─ Sequence Flow
│ │ → 箭头，表示流程的执行顺序（先做什么再做什么）
│ ├─ Message Flow
│ │ → 不同参与者之间发送消息（只能跨 Pool）
│ └─ Association
│ → 仅用于"说明/关联"，不影响流程执行
│
├─ Swimlanes（职责划分）
│ ├─ Pool
│ │ → 一个参与方/系统/组织，代表一个独立流程
│ └─ Lane
│ → Pool 内的职责划分（角色、部门）
│
└─ Artifacts（补充信息）
├─ Data Object
│ → 流程中使用或产生的数据
├─ Group
│ → 逻辑分组，仅用于阅读理解
└─ Annotation
→ 文字说明，给人看的，不影响执行Flow Objects（流程核心元素）
Flow Objects 一共 三类：
Event（事件）
Activity（活动）
Gateway（网关）
Event 必须分三类:
Start Event(开始事件): 流程从这里开始
Intermediate Event（中间事件）: 流程进行中发生的事情
End Event（结束事件）: 流程在这里结束，整个流程结束，子流程也会结束
Activity（活动）：Activity 就是流程中"正在干活的那一段时间"干的事。
把流程想成一天的时间线：
Event：某个"瞬间"
上班打卡
下班打卡
Activity：两次打卡之间你在干的事
写代码
开会
审批单子
Task：
任务是一种原子活动，在流程模型中不能再被分解为更细的层级
四种最常见 Task：
User Task（用户任务）：表示 需要由人来完成的工作，流程引擎负责分配与等待，但不执行实际工作，一定涉及人工，流程会 等待用户完成
Service Task（服务任务）： 表示 由某种自动化服务执行的工作，不涉及人工交互，自动执行
Script Task（脚本任务）：Script Task 表示 由流程引擎执行的一段脚本逻辑。
Receive Task（接收任务）：Receive Task 是一种 等待接收某条消息的任务，在消息到达之前，流程会被阻塞。这是唯一一个"会等待"的 Task
所以：Event 描述"发生了什么"，Task 描述"流程做了什么"。
Gateway（网关）
网关不表示任何工作的执行。
Gateway 只做一件事：用于控制顺序流分支与汇聚的节点。
Sequence Flow: 通过条件表达式，限制是否可走

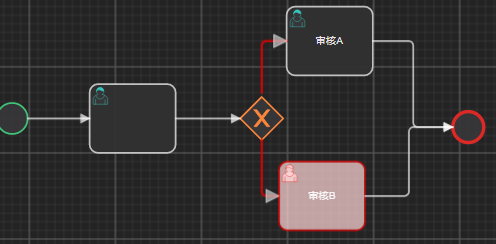

Exclusive Gateway（排他网关，XOR）
或

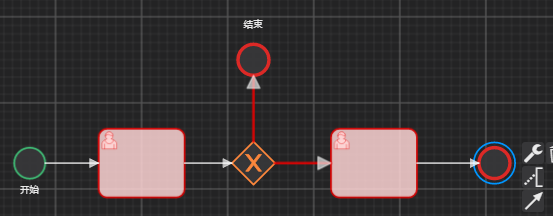

流程到达排他网关后，只会选择一条满足条件的 Sequence Flow 继续执行

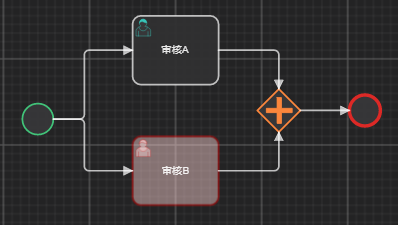

Parallel Gateway（并行网关，AND）
并行网关（Parallel Gateway）就是：该一起干的事，一起干；该等大家干完，再往下走。

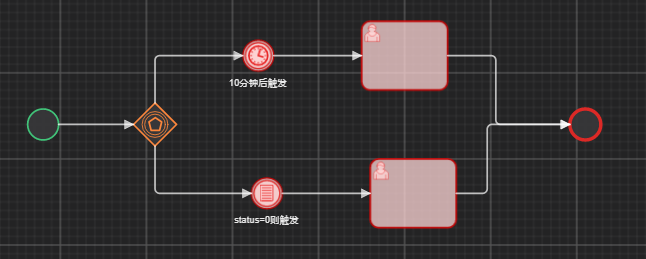

Event-based Gateway（事件网关）
事件网关表示一种分支点，流程走向由"发生的事件"决定，而不是由条件表达式决定。
事件网关表示一种分支点，流程走向由"发生的事件"决定，而不是由条件表达式决定。
多个事件同时被"监听"，谁先发生，流程就沿着谁继续，其他分支立即失效。
进阶
边界事件（Boundary Event）
边界事件是一种中间事件，附着在某个活动（Activity）的边界上。
分类：
中断型边界事件（Interrupting）：触发后：立刻打断 Activity，后续流程不在执行，顺着边界事件的 Sequence Flow 往下走
非中断型边界事件（Non-interrupting）：触发后：Activity 继续执行只是"额外走一条路"，图形特征：
虚线圆
例子：

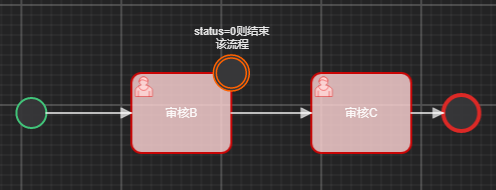

B中status=0则直接结束该流程，不走后续逻辑，图形特征：实线圆
