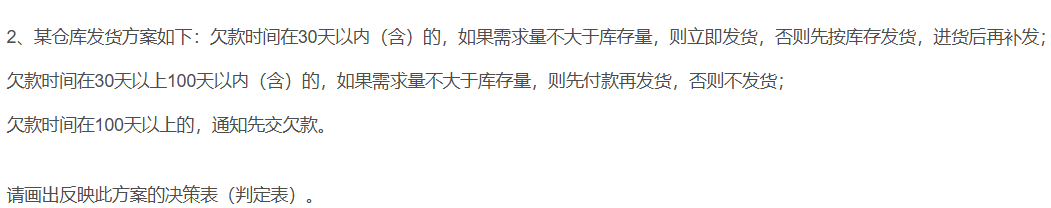

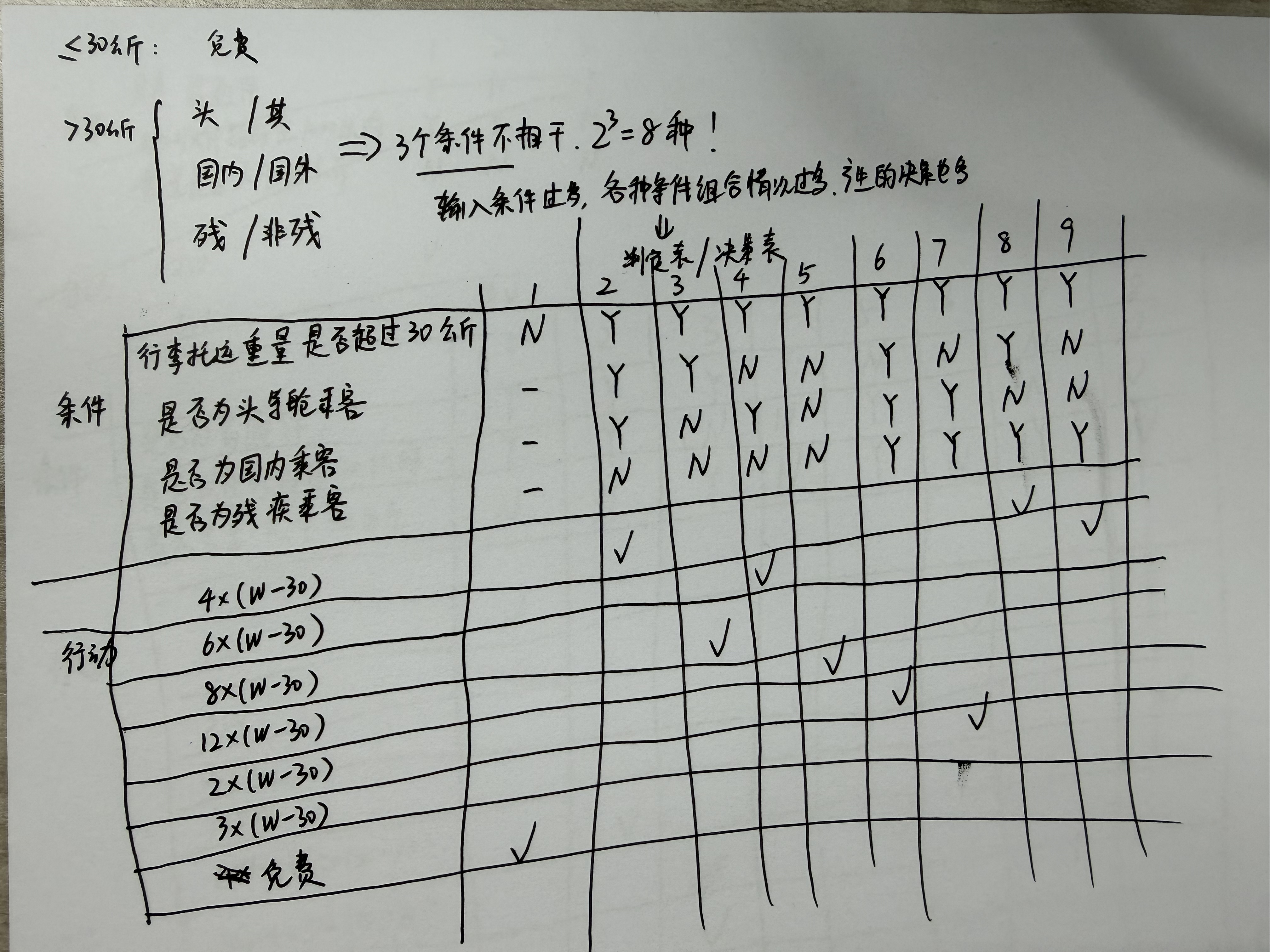

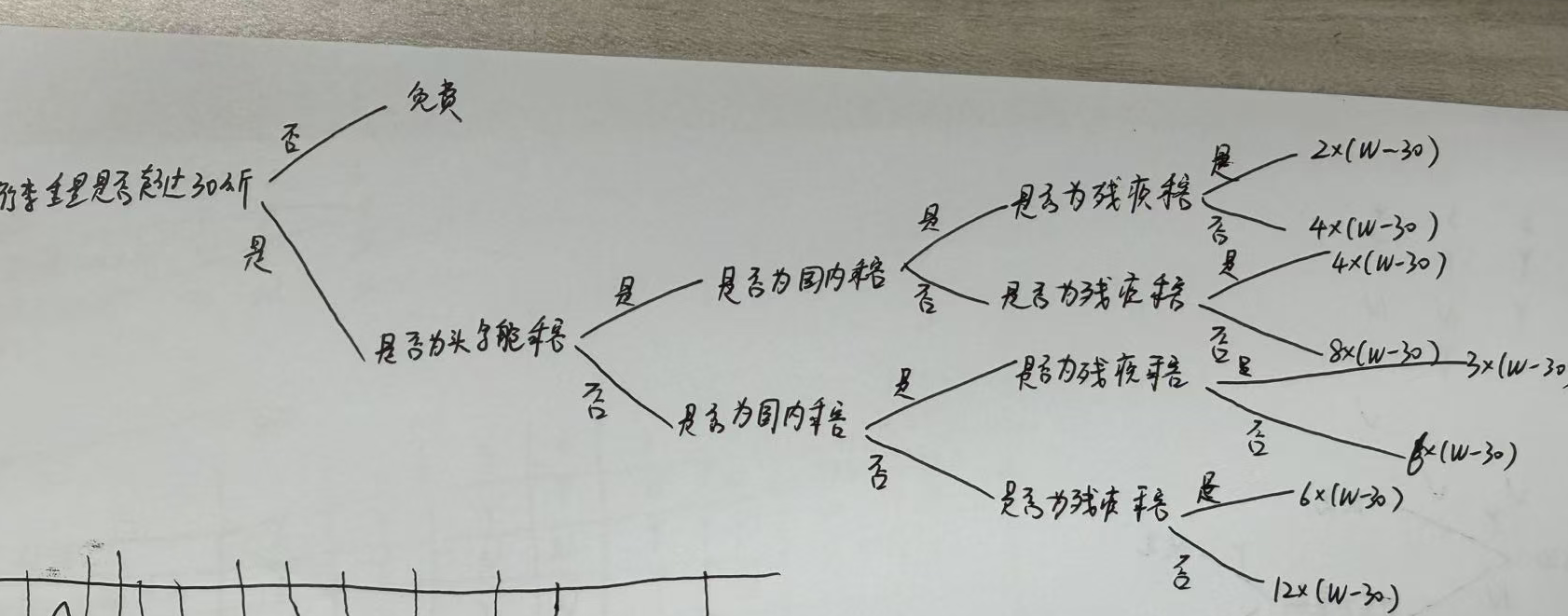

黑盒测试------决策表/决策树

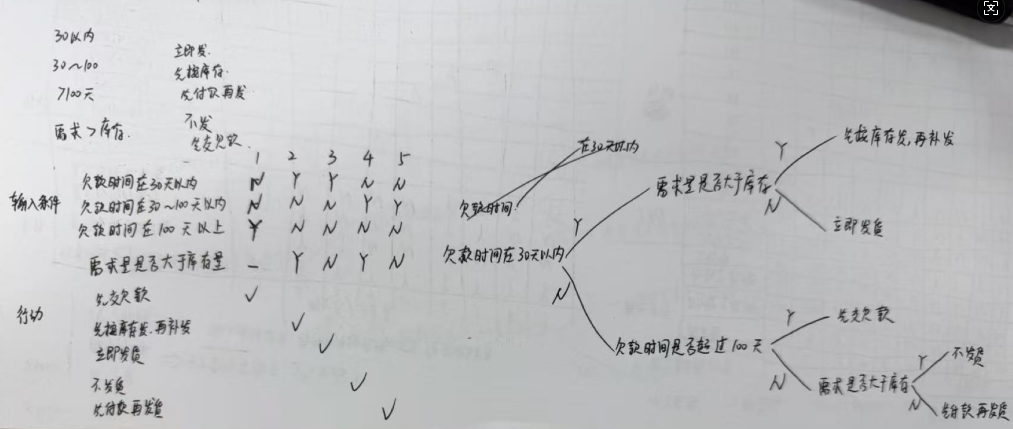

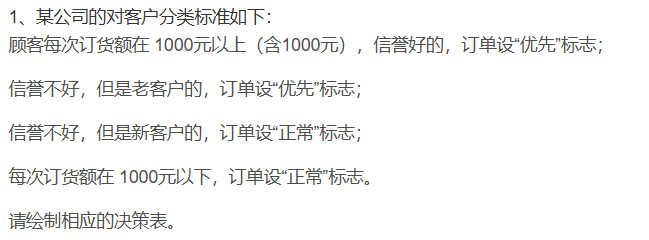

例题1
例题2
例题3
黑盒测试------等价类划分todo
白盒测试------逻辑覆盖法
六种，由弱到强：
语句覆盖（语句执行一次，矩形方框中的）
判定覆盖（判定的分支TF执行一次）包含语句覆盖
条件覆盖（判断中的每个条件TF执行一次）不一定包含判定
判断条件覆盖（每个判定分支中的每个条件都要执行一次）包含判定和条件
条件组合覆盖 包含条件，不一定包含判定
路径覆盖 包含语句和判定
1 判定可以满足语句覆盖，都不能发现逻辑错误
2 条件覆盖不能满足判定覆盖，只考虑每个条件取一次TF，不考虑条件框中的结果
3 条件-判定覆盖，满足100%判定覆盖和100%条件覆盖
4 条件组合覆盖！！
条件框内有3个条件，则最少2^3=8个测试用例；条件框内有2个条件，则最少2^2=4个测试用例；
不同条件框内不需要组合！
单条件框的只需要满足TF都取到即可！
5 路径覆盖可以满足判定覆盖，语句覆盖，其他满足不了
以例题说明这六种覆盖方式
例题1！
cpp
//以下代码用于测试六种逻辑覆盖测试法
IntlogicExample(int x, int y){
int magic=0;
if(x>0&&y>0)
magic=x + y + 10; //语句1
else
magic = x + y - 10; //语句2
if(magic<)
magic=0; //语句3
return magic; //语句4
}
二作答：

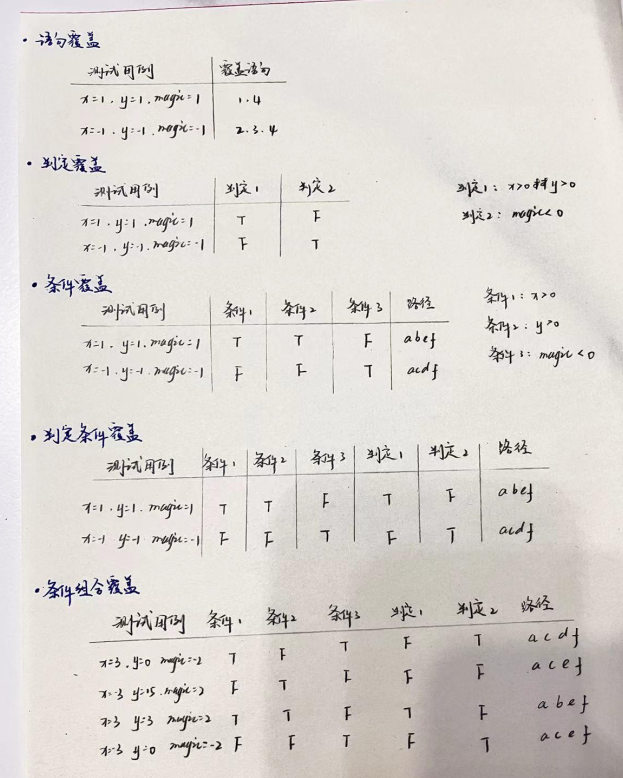

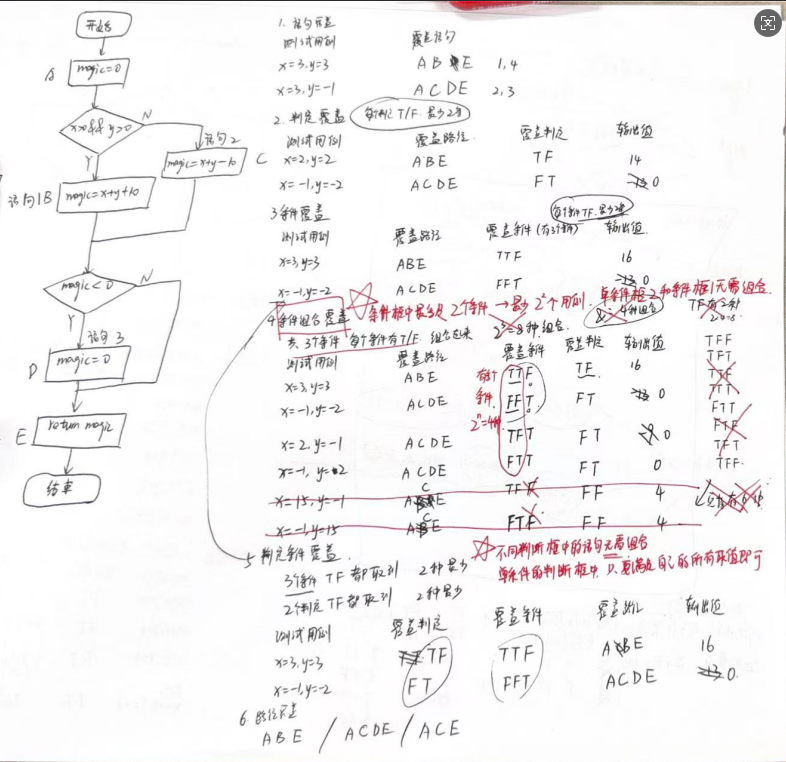

参考答案：画的很清晰
例题2
cpp
//被测程序
1 int doWork(int x,int y,int z)
{
2 int k=0,j=0;
3 if((x>3)&&(z<10))
{
4 k=x*y-1;
5 j=sqrt(k);
}
6 if((x==4)||(y>5))
{
7 j=x*y+10;
8 j=j%3;
}
9 return j; }

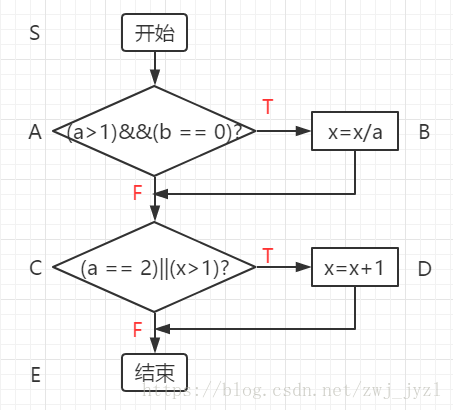

例题3
二作答：
一、语句覆盖：覆盖BD
x=2,a=2,b=0时，SABCDE
判定覆盖：每个判定的分支都要执行一次（共两个判定条件，每个判定是T/F，因此TT TF FF FT四种情况）
①TT：x=2,a=2,b=0时，SABCDE
②FF：x=0,a=3,b=2时，SACE
③TF：x=0,a=3,b=0时，SABCE
④FT：x=3,a=2,b=1时，SACDE
二、判定覆盖：每个判定的分支至少执行一次（共两个判定条件，每个判定都有TF，都要取到，因此TT+FF或者TF+FT）。（若三个判定框，每个判定都有TF，则TTT+FFF即可，最少两条测试用例即可 ）
判定覆盖至少需要两条语句。
①x=2,a=2,b=0时，SABCDE
②x=0,a=3,b=1时，SACE
三、条件覆盖：每个判定条件中至少执行一次（即每个条件至少有一次为真，有一次为假，一共有5个条件，最少TTTTT+FFFFF两条测试用例即可 ）
第一个判定中有两个条件，若要都覆盖，则TF+FT或TT+FF即可
第二个判定中有两个条件，若要都覆盖，则TF+FT或TT+FF即可
①x=2,a=2,b=0时，条件依次为TTTT ，SABCDE
②x=0,a=-1,b=1时，条件依次为FFFF ，SACE
或者
①x=0,a=2,b=1时，条件依次为TFTF ，分支为FT，语句SACDE
②x=2,a=-1,b=0时，条件依次为FTFT，分支为FT，语句SACDE
【①x=2,a=3,b=1时，条件依次为TFFT，SACDE
②但FTTF无法同时取到！，a=2时，必定a>1
因此TXTX】
四、判定条件覆盖：每个判定分支和每个条件都要至少执行一次
两个判定框中共有四个条件 ，每个条件都可以取到TF，因此TTTT+FFFF即可或者TFFT+FTTF，总之上下相加TF都能取到
两个判定框 ，每个框可以取到TF，因此TT+FF或者TF+FT，总之上下相加TF都能取到
①x=2,a=2,b=0时，条件依次为TTTT ，分支为TT，SABCDE
②x=0,a=-1,b=1时，条件依次为FFFF，分支为FF，SACE
五、条件组合
设计足够多的用例，使每个判断的所有可能条件都执行一次
第一个判定为T时，对应的两个条件为TT（&）
第一个判定为F时，对应的两个条件可以为TF FT FF（&）
第二个判定为T时，对应的两个条件可以为TT TF FT（||）
第二个判定为F时，对应的两个条件可以为FF（||）
注意：第二个判定条件为TX时，第一个判定条件一定为TX；第一个判定条件是TX时，第二个为TX
因此每个判定分别有四种情况，取四个测试用例就可以覆盖每一个判定的条件组合了。
测试用例
覆盖条件（第一个判定，第二个判定）
判定结果
覆盖路径
|--------------|-------------------|------|--------|
| 测试用例 | 覆盖条件（第一个判定，第二个判定） | 判定结果 | 覆盖路径 |
| x=2,a=2,b=0 | TTTT | TT | SABCDE |
| x=0,a=2,b=1 | TFTF | FT | SACDE |
| x=1,a=-1,b=0 | FTFF | FF | SACE |
| x=2,a=-1,b=1 | FFFT | FT | SACDE |
六、路径覆盖
每条路径都覆盖，路径不等于独立路径！
独立路径的要求比较高（P+1,E-D+2,区域+1)
在条件组合基础上，增加一条路径：SABCE
！用例图------单一用户/多用户
基本的技巧、方法

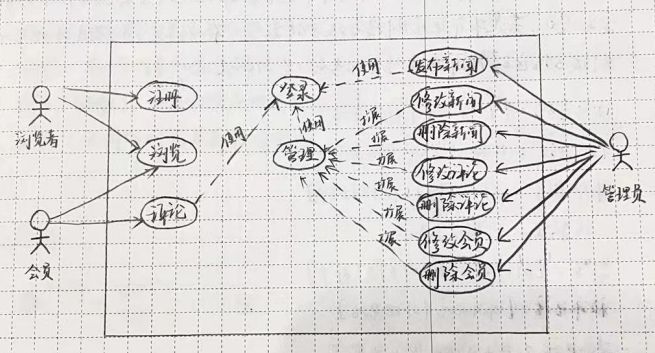

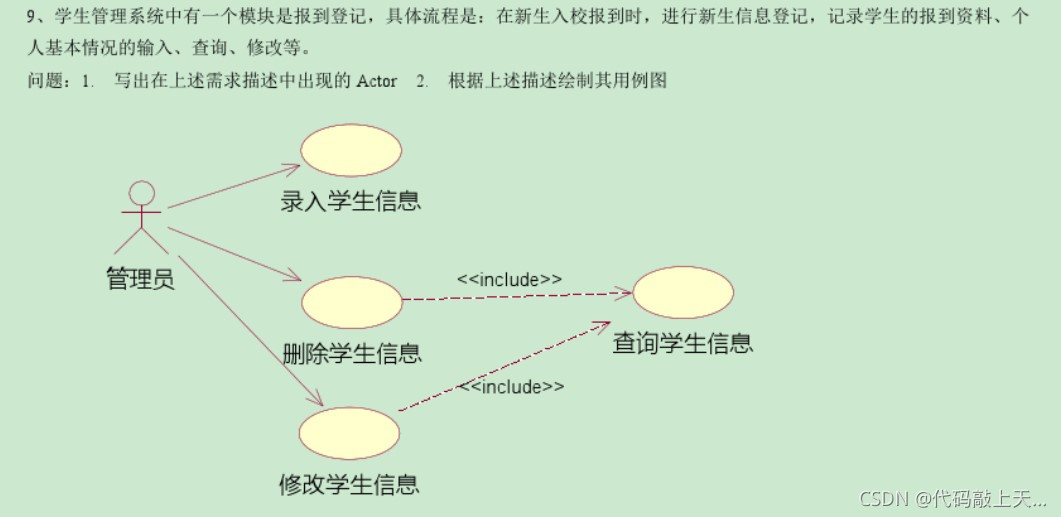

include两种用法：
一：执行某个大的功能 可能要执行以下的步骤（其中之一），如管理功能包含增删改。（注意区分继承泛化，继承泛化是一种特例！参考例题4）
-
"增加学生信息"不是"管理学生信息"的一种特例
-
而是管理过程中的一个步骤
-
就像"切菜"不是"做菜"的一种类型，而是做菜的一个步骤
对于删除 修改，都需要先查询（查询要修改的是哪个信息）
二：某个功能要想完成，必须先 做A功能，如评论功能必须要先登录
关键字：只有xxx才能；如果需要xx，先要xxx；
tips:
你不会为了登录而登录，一定是因为里面的功能，但是使用功能前，必须要先登录。这个是一个包含关系。但是对于有些情况下，登录可以作为一个单独的功能。
继承泛化：
对于一个功能来说，可以有两种策略完成，那就是父与子
extend的两种用法：
一：拓展功能和基础功能相互独立，拓展功能在基础功能之上，增加了一些别的功能（拓宽了），至于这个增加的功能到底执不执行，取决于用户（可选功能），如查询结果后，可以打印结果
二：在基础用例的特殊情况下，可以用拓展功能作为一个别的办法，如登录时忘记密码了，可以找回密码
关键字：如果 ...可以 xxx；在xxx基础上还可以xxx；

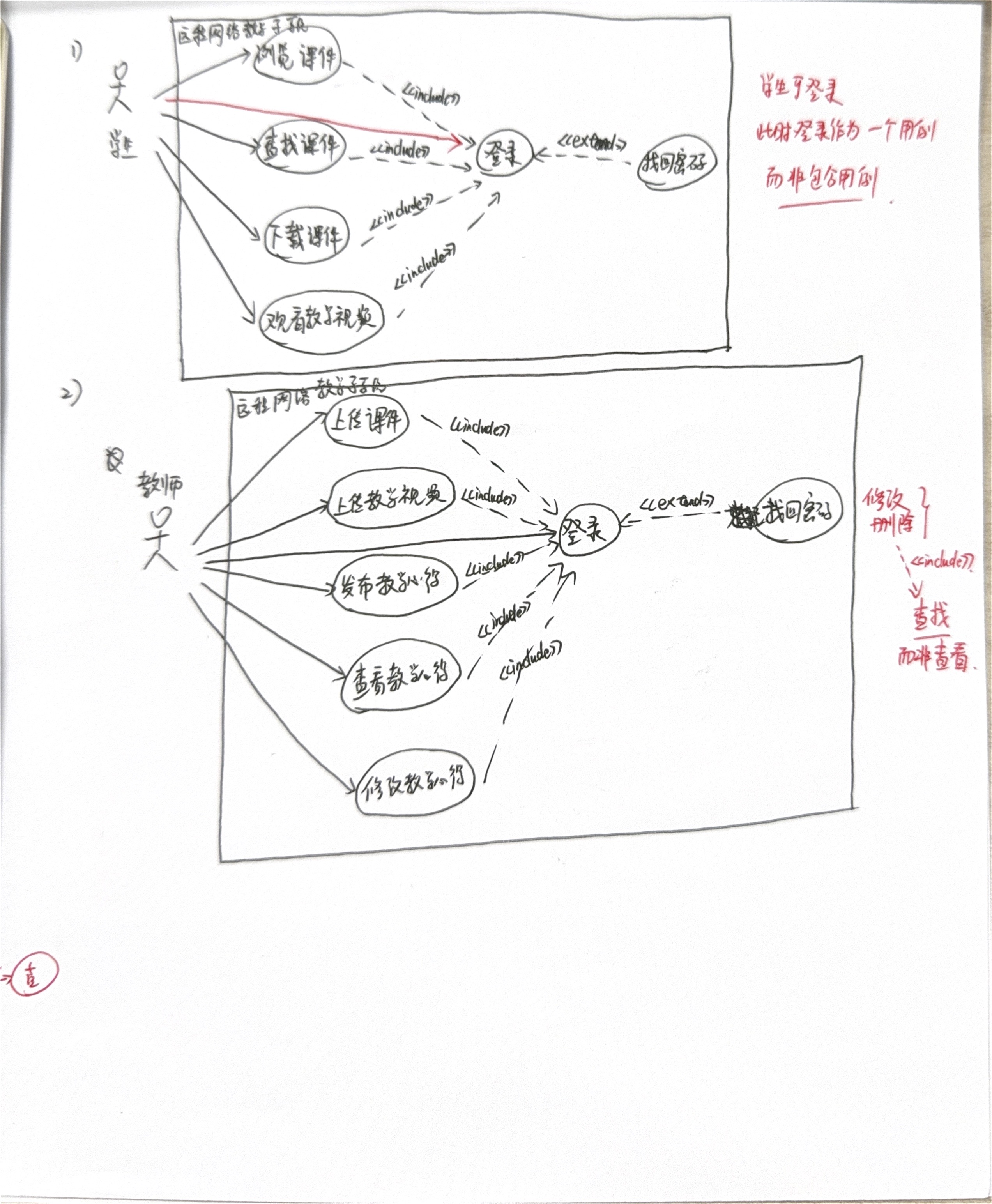

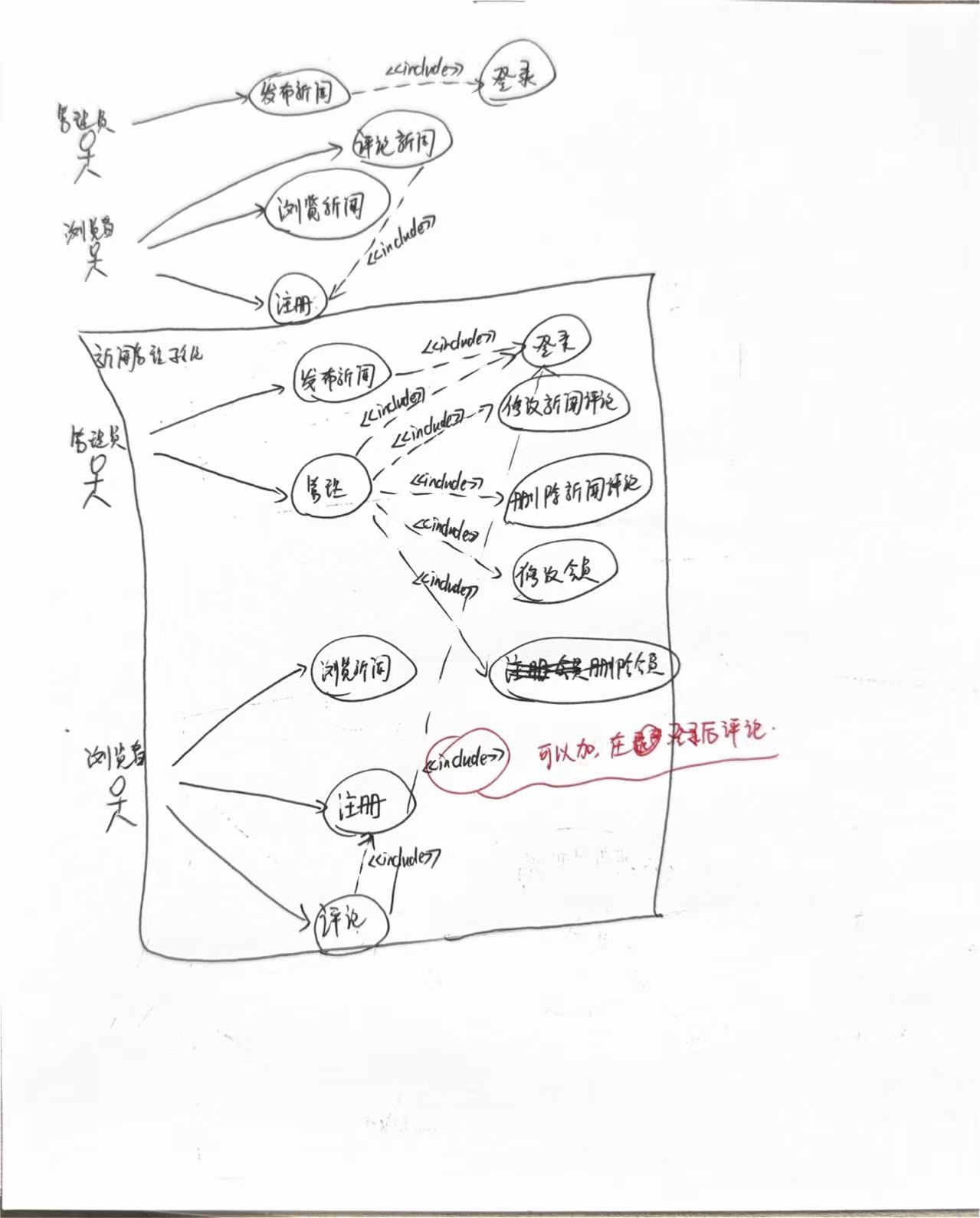

例题
1
2

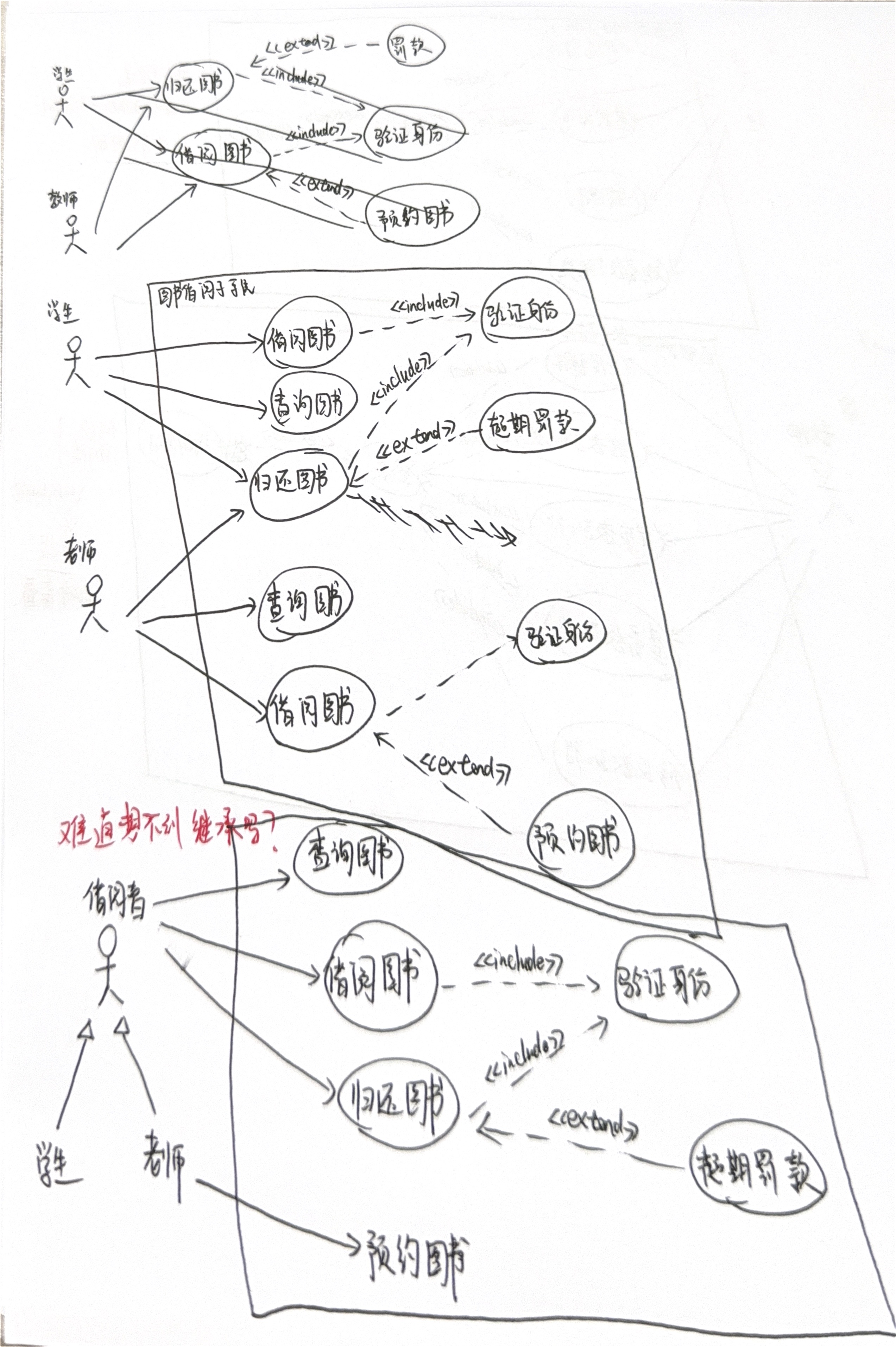

3 用户的继承泛化
系统的借阅者为学生和教师，系统为借阅者提供查询图书、借阅图书、归还图书的服务。学生最多可借阅5本，教师最多可借阅20本。在借阅和归还图书 时，要先"验证借阅者的身份"。归还图书时，如果超期，要进行罚款。如果教师想借阅的书已被借空，教师还可以通过预约图书的服务预约该书， 预约后可优先借阅该书

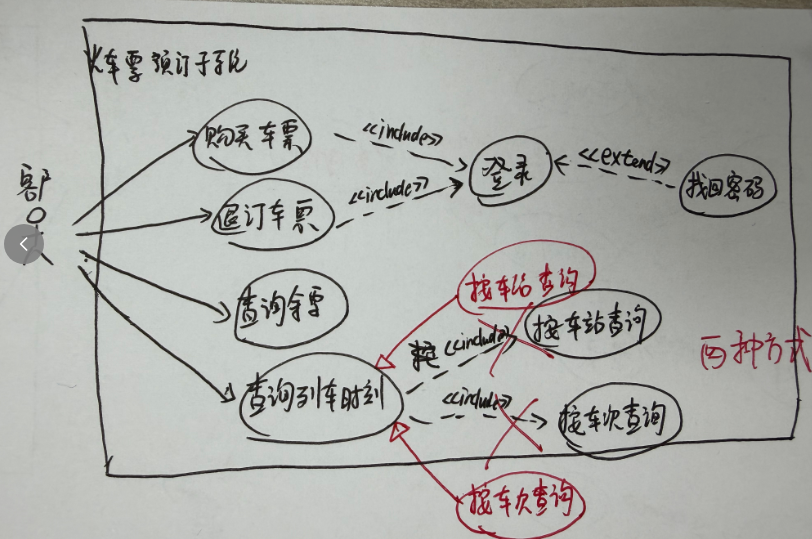

4 用例的继承与泛化
区分用例include和继承泛化
用例的include：若要A则必须要先B 。B是要完成A这个大功能的一个步骤 。
管理学生信息包含 增加、修改、查询；means：一个大的功能包含很多个小的功能。必须包含的（类比函数参数必须包含，不能为空）；
用例的继承泛化：B和C是A的一种特例方式 。特例 特例 特例！！
登录包含学生登录和教师登录；
查询列车时刻包括按车站查询和按车次查询；
means：一个功能可以有多种实现方式 。如可以有按车站查询和按车次查询两种方式；有学生登录和教师登录两种方式。
若写成include，则每次查询列车时刻都必须包含按车站查询（其实不然，用户可以选择按车次查询）。

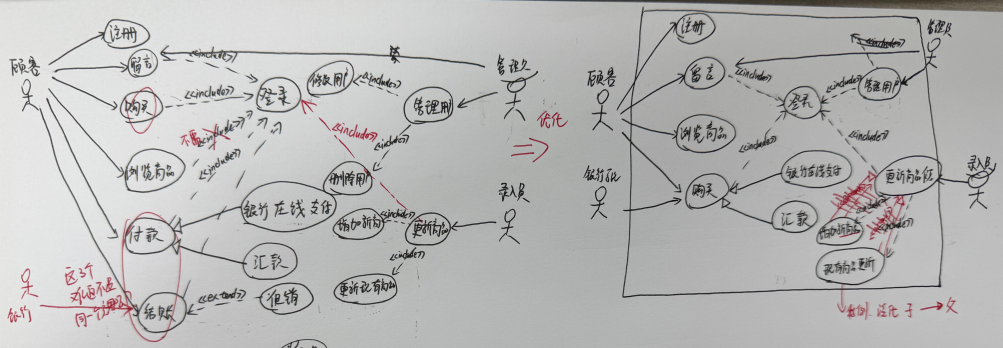

5 隐式外部系统
-
银行系统（隐式：在线支付需要外部系统）
-
因为促销不是每次结账都发生，只在满足特定条件时触发。
-
在线支付需要与银行系统交互，银行在系统边界外，属于外部参与者
-
更新商品信息和增加新商品、更新现有商品是泛化关系（特例！）
-
管理员、录入员都要登录，是员工就要登录！
系统拥有注册功能，顾客注册后进行登录，才能在系统中购买商品；
顾客可以通过系统浏览商品，查看商品的详细信息，购买自己喜欢的商品；
顾客付费方式要多样化，既可以通过银行的在线支付功能付款，也可通过汇款方式付款；
系统拥有商品的促销功能，对于某些系统指定的商品或用户购买的商品金额超过一定数量时，在顾客结账时给予优惠；
用例图顾客登录后，可以使用留言功能对商品或服务留言评价；
系统的管理员可以使用留言功能对顾客提出的疑问做出解答，还可以管理注册的用户；
录入员能够更新商品信息，包括增加新商品和对现有商品信息的更新；
系统允许多人同时在线，进行商品的浏览和购买操作。

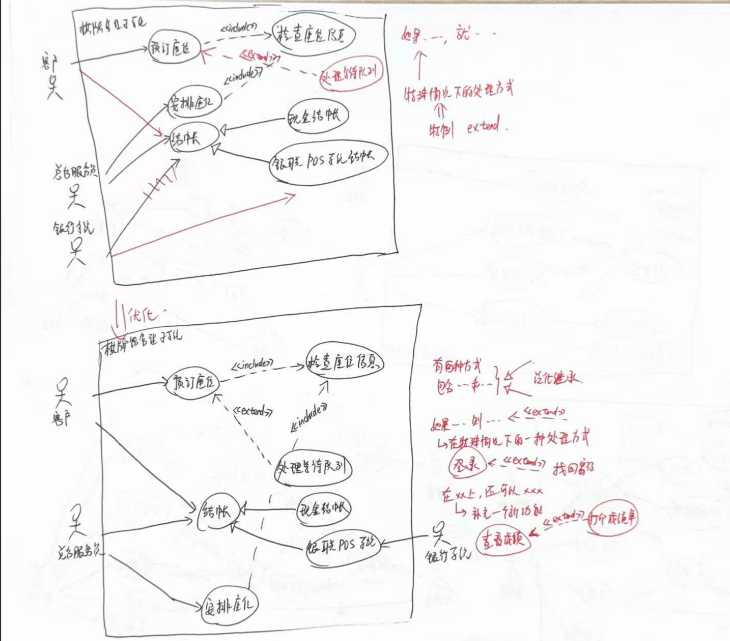

6
关键字：如果xxx，就xxx。extend。在特殊情况下的一种处理方式！
在棋牌馆管理系统中，客户通过网络进行预订座位操作，其中需要检查座位信息。如果没有空闲或满意的座位，则选择处理等候队列。
当客户到棋牌馆后，总台服务员安排座位，其中需要检查座位信息。
客户要离开棋牌馆时，总台服务员需处理结账，支持处理现金结账和通过银联POS系统处理银行卡结账两种方式。
7
需要考虑多个主体之间的联系
答案
用例图小结：
include：如果xxx，需要xxx；先xxx才能xxx；管理包括增删改；删改之前要先查询；
extend：xxx时，要xxx；如果xxx，则xxx；（某种情况下的一种特殊处理方式）；或者 在xxx后，还可以/可以xxx； 在基础用例上拓展出来的一个新的小功能（如查询成绩和打印成绩单）
继承泛化：有xx和xx两种方式；xxx包含xxx和xxx；（特例！）用户泛化、用例泛化
隐式：银行系统结账；
结账：顾客、收银员、银行系统；通过取款机、通过银行，要分析是否是系统外其他参与者参与；
注册和登录：如果题目给出了注册和登录的先后顺序，那么可以注册作为一个用例，登录作为其他用例的包含用例
系统没描绘的关系到底加不加，分析来看，加了总比不加强，加在数量上加，不要在逻辑修改，要保证逻辑关系，然后增加线条数量也是可以的，比如管理员多管一些，管理员也要登录这些。
数据字典todo

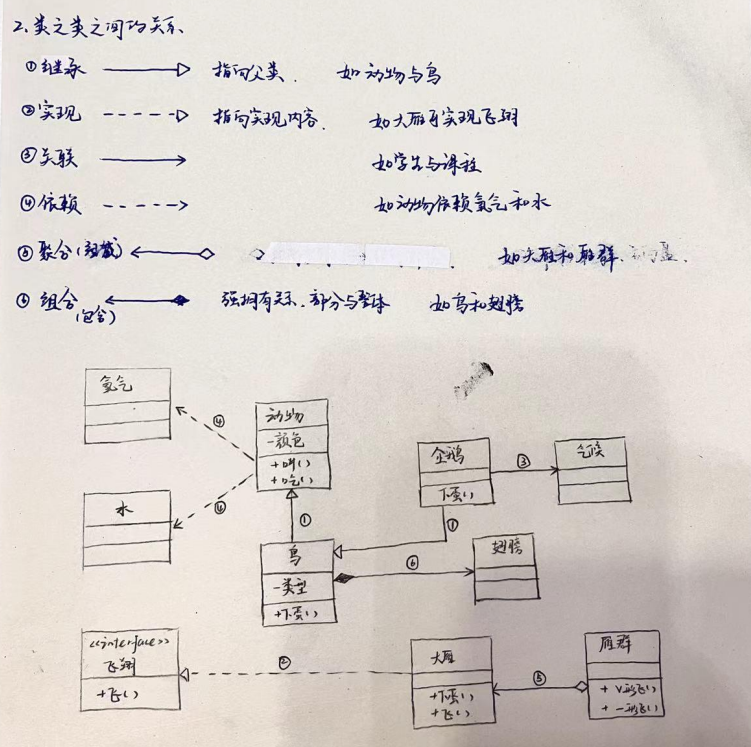

类图
注意聚合 组合关系：整体指向部分
状态图VS活动图
参考：https://cloud.tencent.com/developer/article/2087808
都是圆角矩形框，只有流程图中的行为是直角矩形（就你高贵------

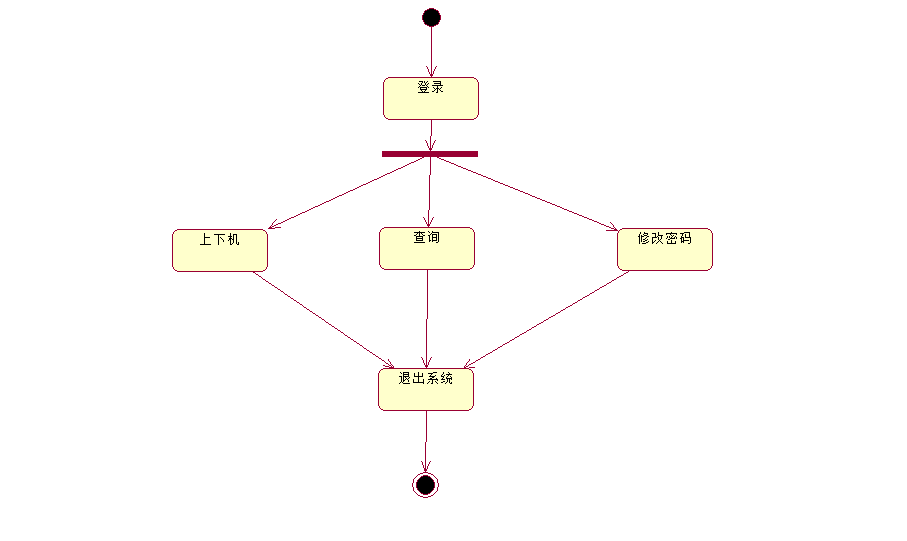

活动图：活动图 描述的是业务流程或操作的执行序列。 活动图通过分叉与汇合 ，可以直观地描述并行执行的多个活动流。箭头上不需要写东西（不需要外部push下一步，整个工程水到渠成）

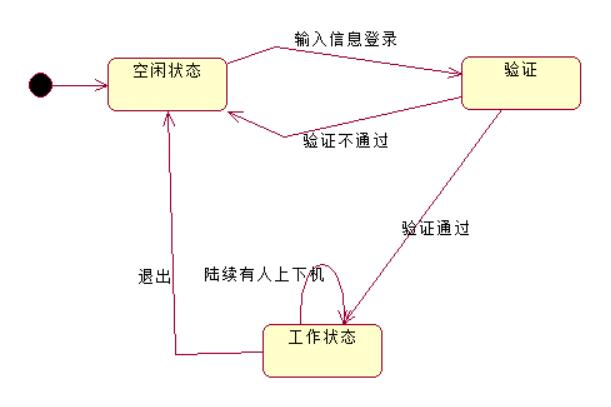

状态图：状态图 描述的是一个特定对象（如一个订单、一台电梯）在其生命周期内所经历的状态序列 。它关注的是对象的"状态 "，以及引起状态转移的事件（如"支付成功"事件将订单状态从"待支付"变为"待发货"）。箭头上需要写触发下一个状态的动作是什么。push出来的。
活动图
不是带xx态就是状态图

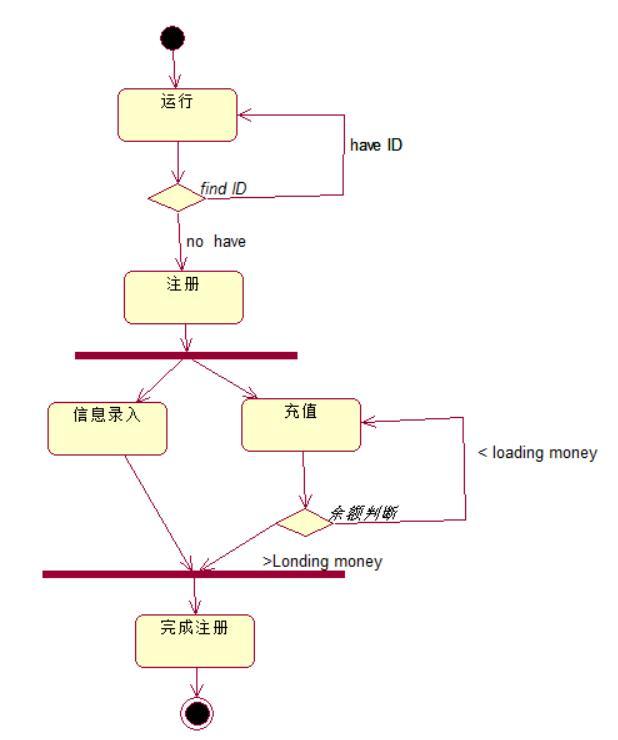

操作人员登录后，给新用户进行注册的过程；初态；查找，确定此人没有注册过（判断：注册过则返回提示已经注册，没有注册过则进行注册）；注册；并发分叉（信息录入、充值）；充值这里有一个判断，是否低于最小上机额度（低于返回继续充值，如果高于则继续执行）；并发回合；注册完成；终态
活动图例1
【描述例子】客户在汽车租赁系统中取车的时序图：这里有5个对象Customer(客户)、CommonWorker（工作人员）、RequestOrder（预定请求）WorkRecord（工作记录）Car（车）客户先提出取车请求并出示清单、工作人员检查客户的，确定后让客户付款、工作人员填写工作记录，同时登记车的状态、最后客户取走车。
【客户和工作人员直接交互的】
【工作人员再去check一些东西】
【顾客付款也是给工作人员的】
答案
活动图例2

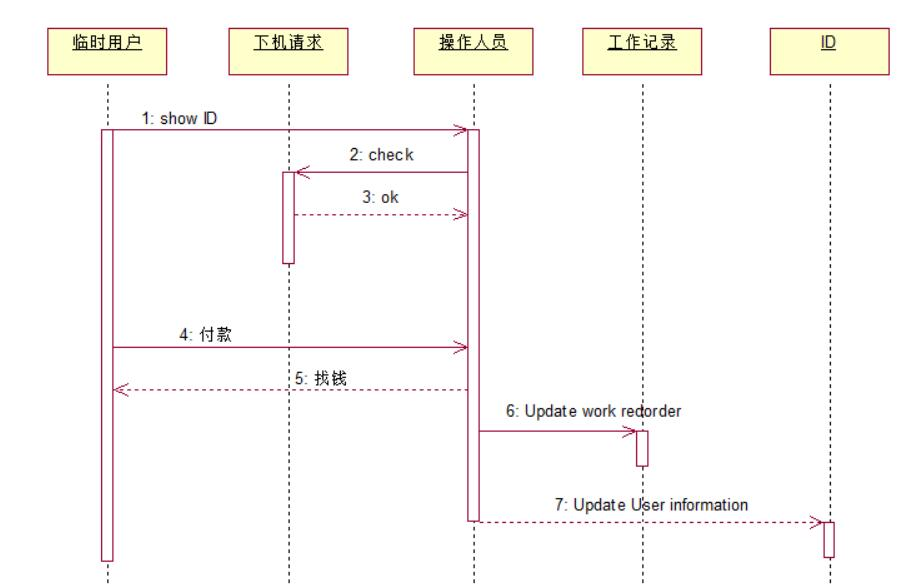

机房收费系统例子】
如上相似：临时用户需要下机退款，有如上5个对象：临时用户、下机请求、操作人员、工作记录、ID
用户要下机，要先说出身份证号，操作人员核实，核实通过后，操作员多退少补，然后更新工作记录、更新卡的状态
答案
