opencv计算机视觉--传参方法&银行卡识别&身份证识别案例

一、传参方法

使用库：argparse

cuancan=argparse.ArgumentParser()

• argparse.ArgumentParser 是一个类

• argparse.ArgumentParser() 是调用该类的构造函数

• 创建了一个 ArgumentParser 类的实例对象，并赋值给变量 cuancan

cuancan.add_argument('--a',type=int,default=20,help='物体的高')
cuancan.add_argument('--b',type=int,default=80,help='物体的长')
cuancan.add_argument('-c','--c',type=float,default=31.8,help='物体的宽')

使用add_argument想cuancan中添加一些参数

参数解释：

1. '-c', '--c' - 多个参数名称（短选项+长选项）

• -c：短选项

  • 单字符，使用单横线

  • 简洁方便，适合常用选项

• --c：长选项

  • 多字符（这里也是单字符，但格式是长选项）

  • 更易读，适合脚本中使用

• 作用 ：用户可以使用 -c 或 --c 来指定该参数

2. type=float - 参数类型

• 作用：将输入值转换为浮点数

3. default=31.8 - 默认值

• 作用：用户未提供时的默认值

• 注意 ：默认值类型要与 type 匹配

4. help='物体的宽' - 帮助信息

• 作用：在帮助文档中显示描述

opt=cuancan.parse_args()
h=opt.a
l=opt.b
w=opt.c
print('物体的体积：',h*l*w)

opt = cuancan.parse_args() 是 解析命令行参数 的关键语句

• cuancan ：之前创建的 ArgumentParser 对象

• .parse_args() ：调用该对象的 parse_args() 方法

• opt ：将解析结果赋值给变量 opt（通常命名为 args）

将参数a、b、c的值赋值给h、l、w,输出h*l*w的值

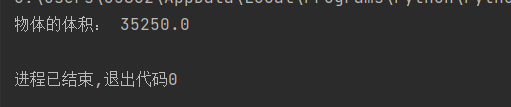

1）使用代码的默认值运行：

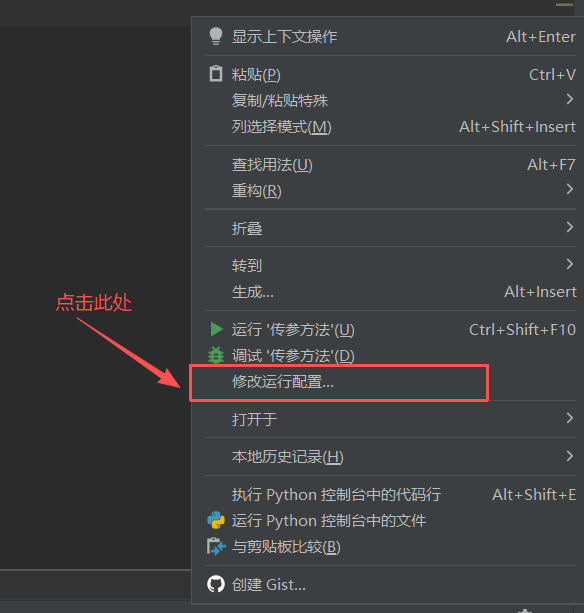

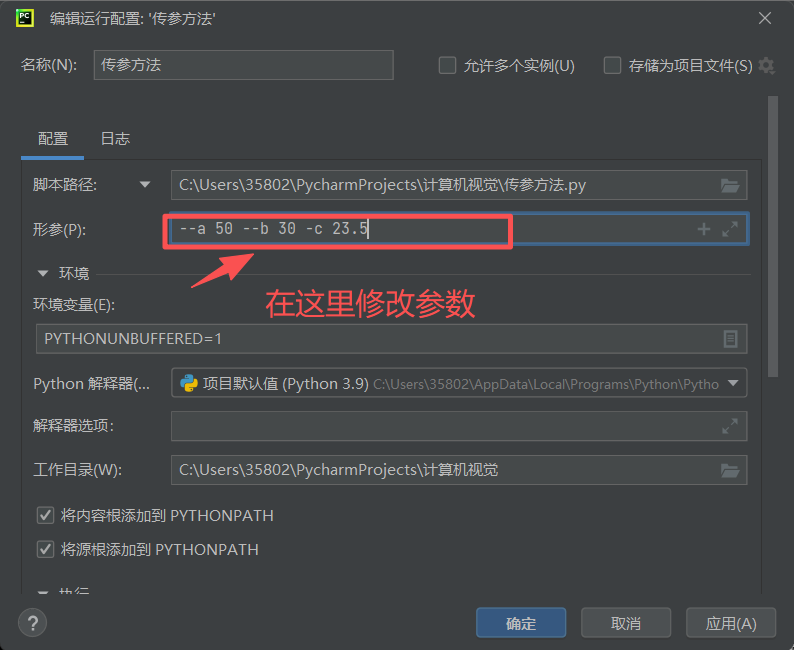

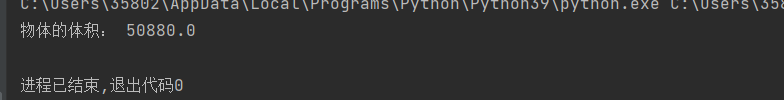

2）右击鼠标

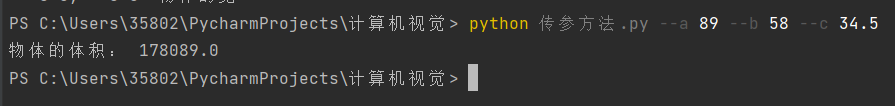

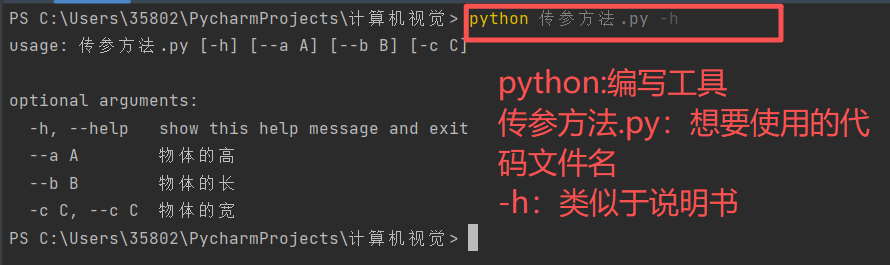

3）点击软件下方终端，进入终端模式

二、银行卡识别案例

任务书：要为某家银行设计一套智能卡号识别的系统。

要求：传入一张图片，就自动输出信用卡图片中的数字

1）模板预处理

import cv2

def sort_contours(cnts,method='left-to-right'):
    reverse=False
    i=0

    if method=='right-to-left' or method=='bottom-to-top':
        reverse=True
    if method=='top-to-bottom' or method=='bottom-to-top':
        i=1
    boundingBoxes=[cv2.boundingRect(c) for c in cnts]
    (cnts,boundingBoxes)=zip(*sorted(zip(cnts,boundingBoxes),
                                     key=lambda b:b[1][i],reverse=reverse))
    #zip(*...) 使用星号操作符解包排序后的元组列表，并将其重新组合成两个列表：一个包含所有轮廓，另一个包含所有边界框。
    return cnts,boundingBoxes


def resize(image,width=None,height=None,inter=cv2.INTER_AREA):
    dim=None
    (h,w)=image.shape[:2]
    if width is None and height is None:
        return image
    if width is None:
        r=height/float(h)
        dim=(int(w*r),height)
    else:
        r=width/float(w)
        dim=(width,int(h*r))
    resized=cv2.resize(image,dim,interpolation=inter)    #默认为cv2.INTER_AREA，即面积插值，适用于缩放图像。
    return resized

下个代码中使用的 import myutils中myutils是这个代码的文件名

import numpy as np
import argparse  # python内置库
import cv2
import myutils

# 设置参数
ap = argparse.ArgumentParser()  # 创建 ArgumentParser 对象,这个对象将用于定义和解析命令行参数
ap.add_argument("-i", "--image", required=True, help="path to input image")
ap.add_argument("-t", "--template", required=True, help="path to template OCR-A image")
args = vars(ap.parse_args())  # vars()是Python中的一个内置函数，用于返回对象的属性和值的字典。

# 指定信用卡类型
FIRST_NUMBER = {
    "3": "American Express",
    "4": "Visa",
    "5": "MasterCard",
    "6": "Discover Card"
}

def cv_show(name, img):  # 绘图展示
    cv2.imshow(name, img)
    cv2.waitKey(0)

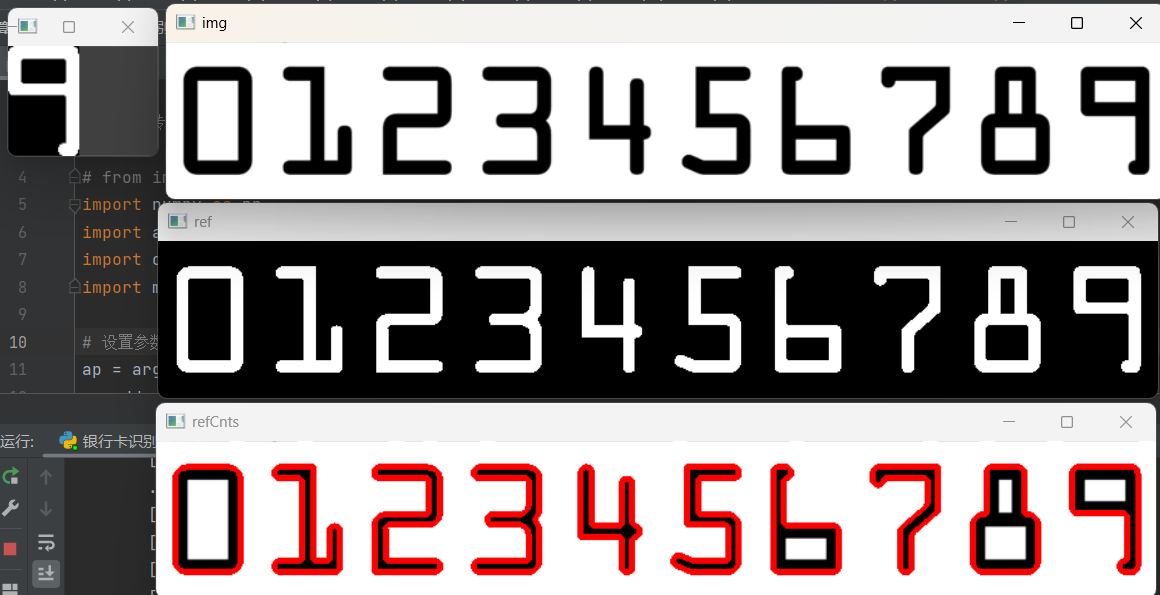

# ... 模板图像中数字的定位处理......
img = cv2.imread(args["template"])
cv_show('img', img)
ref = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)  # 灰度图
cv_show('ref', ref)
ref = cv2.threshold(ref, 10, 255, cv2.THRESH_BINARY_INV)[1]  # 二值图像 黑底白字，方便找轮廓
cv_show('ref', ref)

# 计算轮廓: cv2.findContours()函数接受的参数为二值图，即黑白的（不是灰度图）,
# cv2.RETR_EXTERNAL只检测外轮廓，cv2.CHAIN_APPROX_SIMPLE只保留终点坐标
# refCnts, hierarchy = cv2.findContours(ref, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)#opencv是3点几版本，所以要使用下面的
# 将第 38 行改为：
_, refCnts, hierarchy = cv2.findContours(ref, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(img, refCnts, -1, (0, 0, 255), 3)
cv_show('refCnts', img)

refCnts = myutils.sort_contours(refCnts, method="left-to-right")[0]  # 排序，从左到右，从上到下
digits = {}  # 保存模板中每个数字对应的像素值

for (i, c) in enumerate(refCnts):  # 遍历每一个轮廓
    (x, y, w, h) = cv2.boundingRect(c)  # 计算外接矩形并resize成合适大小
    roi = ref[y:y + h, x:x + w]
    roi = cv2.resize(roi, (57, 88))  # 缩放到指定的大小
    cv_show('roi', roi)
    digits[i] = roi  # 每一个数字对应每一个模板

print(digits)

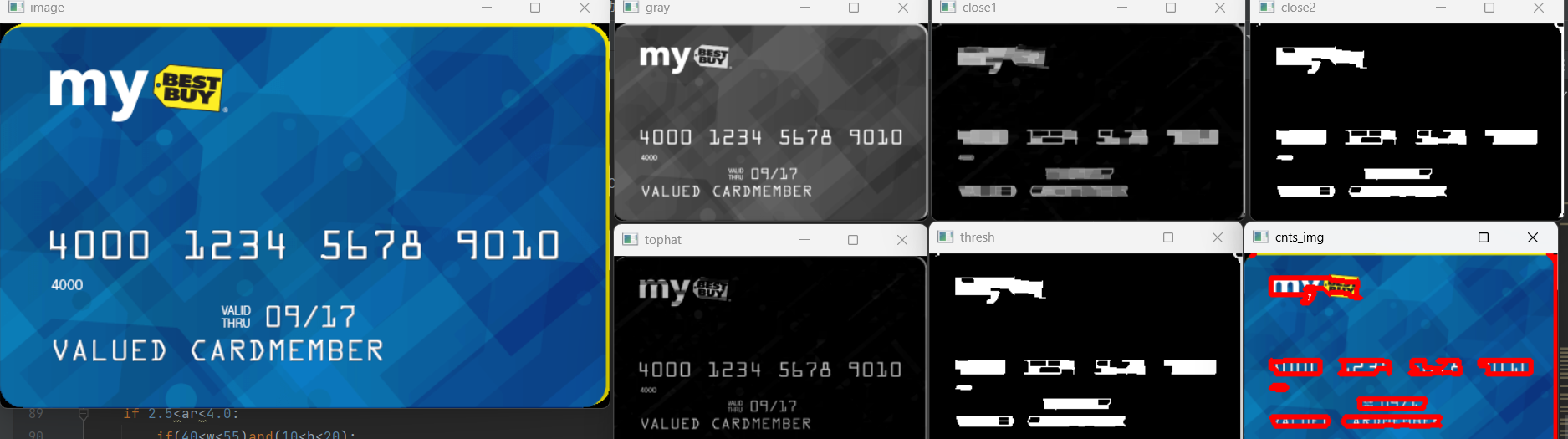

2）银行卡图形处理

image=cv2.imread(args['image'])
cv_show('image',image)
image=myutils.resize(image,width=300)
gray=cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)
cv_show('gray',gray)

#图形形态学
rectKernel=cv2.getStructuringElement(cv2.MORPH_RECT,(9,3))
sqKernel=cv2.getStructuringElement(cv2.MORPH_RECT,(5,5))

#顶帽操作
tophat=cv2.morphologyEx(gray,cv2.MORPH_TOPHAT,rectKernel)
cv_show('tophat',tophat)

#闭操作
close1=cv2.morphologyEx(tophat,cv2.MORPH_CLOSE,rectKernel)
cv_show('close1',close1)

#二值化
thresh=cv2.threshold(close1,0,255,cv2.THRESH_BINARY|cv2.THRESH_OTSU)[1]
cv_show('thresh',thresh)

#闭操作
close2=cv2.morphologyEx(thresh,cv2.MORPH_CLOSE,rectKernel)
cv_show('close2',close2)

#轮廓检测
_,cnts,h=cv2.findContours(close2.copy(),cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)
cnts_img=image.copy()

cv2.drawContours(cnts_img,cnts,-1,(0,0,255),3)
cv_show('cnts_img',cnts_img)

locs=[]
for c in cnts:
    (x,y,w,h)=cv2.boundingRect(c)
    ar=w/float(h)
    if 2.5<ar<4.0:
        if(40<w<55)and(10<h<20):
            locs.append((x,y,w,h))

    # if (100<y<105)and(10<h<20):
        # locs.append((x,y,h,w))
locs=sorted(locs,key=lambda x:x[0])
print(locs)

筛选所需要的轮廓

3）模板匹配

output = []
# 遍历每一个轮廓中的数字
for (gx, gy, gw, gh) in locs:
    groupOutput = []
    group = gray[gy - 5:gy + gh + 5, gx - 5:gx + gw + 5]  # 适当加一点边界
    cv_show('group', group)
    # 预处理
    group = cv2.threshold(group, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)[1]
    cv_show('group', group)
    # 计算每一组的轮廓
    group_, digitCnts, hierarchy = cv2.findContours(group.copy(), cv2.RETR_EXTERNAL,
                                                    cv2.CHAIN_APPROX_SIMPLE)
    digitCnts = myutils.sort_contours(digitCnts, method="left-to-right")[0]
    # 计算每一组中的每一个数值
    for c in digitCnts:
        # 找到当前数值的轮廓，resize成合适的大小
        (x, y, w, h) = cv2.boundingRect(c)
        roi = group[y:y + h, x:x + w]
        roi = cv2.resize(roi, (57, 88))
        cv_show('roi', roi)
        '''---使用模板匹配，计算匹配得分---'''
        scores = []
        # 在模板中计算每一个得分
        for (digit, digitROI) in digits.items():
            # 模板匹配
            result = cv2.matchTemplate(roi, digitROI, cv2.TM_CCOEFF)
            (_, score, _, _) = cv2.minMaxLoc(result)
            scores.append(score)
        # 得到最合适的数字
        groupOutput.append(str(np.argmax(scores)))
    # 画出来
    cv2.rectangle(image, (gx - 5, gy - 5), (gx + gw + 5, gy + gh + 5), (0, 0, 255), 1)
    cv2.putText(image, "".join(groupOutput), (gx, gy - 15), cv2.FONT_HERSHEY_SIMPLEX, 0.65, (0, 0, 255), 2)
    output.extend(groupOutput)  # 得到结果 将一个列表的元素添加到另一个列表的末尾。

# 打印结果
print("Credit Card Type: {}".format(FIRST_NUMBER[output[0]]))
print("Credit Card #: {}".format("".join(output)))
cv2.imshow('images',image)
cv2.waitKey(0)
cv2.destroyAllWindows()

注：使用的模板大小，要和进行识别的图片中对应的图片大小一致，并且在进行二值化是，要使用同样的阈值类型标志

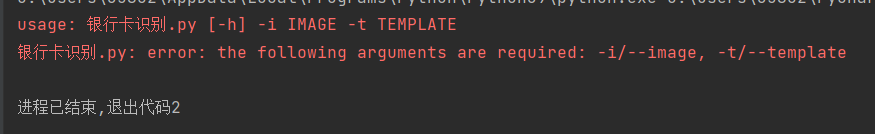

在运行这个代码的时候，会出现下图情况

是因为这时候没有给参数赋值，要先赋值再运行

三、身份证识别

由于和银行卡识别类似，这里我就只放了代码部分

'''第一种方法'''
import argparse  # python内置库
import cv2
import myutils
import numpy as np

# 设置参数
ap = argparse.ArgumentParser()
ap.add_argument("-i", "--image", required=True, help="path to input image")
ap.add_argument("-t", "--template", required=True, help="path to template OCR-A image")
args = vars(ap.parse_args())


def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)


# 模板处理...
img = cv2.imread(args["template"])
cv_show('img', img)
ref = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
cv_show('ref', ref)
ref = cv2.threshold(ref, 150, 255, cv2.THRESH_BINARY_INV)[1]
cv_show('ref', ref)

_, refCnts, hierarchy = cv2.findContours(ref, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(img, refCnts, -1, (0, 255, 0), 2)
cv_show('refCnts', img)

refCnts = myutils.sort_contours(refCnts, method="left-to-right")[0]
digits = {}

for (i, c) in enumerate(refCnts):
    (x, y, w, h) = cv2.boundingRect(c)
    roi = ref[y-2:y + h+2, x-2:x + w+2]
    roi = cv2.resize(roi, (57, 88))
    cv_show('roi', roi)
    digits[i] = roi
cv2.destroyAllWindows()
# 加载身份证图像
image = cv2.imread(args['image'])
cv_show('image', image)
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
cv_show('gray', gray)

# 增强对比度
# clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(6, 6))
# gray_enhanced = clahe.apply(gray)
# cv_show('gray_enhanced', gray_enhanced)

# 二值化
# _, thresh_inv = cv2.threshold(gray_enhanced, 0,  255, cv2.THRESH_BINARY_INV | cv2.THRESH_OTSU)
# cv_show('thresh_inv', thresh_inv)

thresh = cv2.threshold(gray, 120,255, cv2.THRESH_BINARY_INV)[1]
cv_show('adaptive_thresh', thresh)

# 查找轮廓
_, cnts, _ = cv2.findContours(thresh.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

a=cv2.drawContours(image.copy(), cnts, -1, (0, 0, 255), 2)
cv_show('all_contours', a)

# 筛选身份证号码区域的轮廓
locs=[]
for c in cnts:
    (x,y,w,h)=cv2.boundingRect(c)
    # ar=w/float(h)
    # if 2.5<ar<4.0:
    #     if(40<w<55)and(10<h<20):
    #         locs.append((x,y,w,h))

    if (x>220)and(330<y<360):
        locs.append((x,y,w,h))
locs=sorted(locs,key=lambda x:x[0])
print(locs)
output = []
# 遍历每一个轮廓中的数字
for (i,(gx, gy, gw, gh)) in enumerate(locs):
    groupOutput = []
    group = gray[gy - 2:gy + gh + 2, gx - 2:gx + gw + 2]  # 适当加一点边界
    cv_show('group', group)
    # 预处理
    group = cv2.threshold(group, 0, 255, cv2.THRESH_BINARY_INV| cv2.THRESH_OTSU)[1]
    cv_show('group', group)

    roi = cv2.resize(group, (57, 88))
    cv_show('roi', roi)
    # 计算每一组中的每一个数值
    '''---使用模板匹配，计算匹配得分---'''
    scores = []
    # 在模板中计算每一个得分
    for (digit, digitROI) in digits.items():
        # 模板匹配
        result = cv2.matchTemplate(roi, digitROI, cv2.TM_CCOEFF)
        (_, score, _, _) = cv2.minMaxLoc(result)  # 修正：应该是4个返回值
        scores.append(score)

    # 得到最合适的数字
    jieguo = str(np.argmax(scores))
    output.append(jieguo)

    cv2.rectangle(image, (gx - 5, gy - 5), (gx + gw + 5, gy + gh + 5), (0, 0, 255), 1)
    cv2.putText(image, jieguo, (gx, gy - 15), cv2.FONT_HERSHEY_SIMPLEX, 0.65, (0, 0, 255), 2)

# 打印结果
print("Card ID #: {}".format("".join(output)))
cv2.imshow("Image", image)
cv2.waitKey(0)
cv2.destroyAllWindows()
