WebGPU渲染器BatchedMesh批量网格渲染分析

项目概述

项目名称

Codrops BatchedMesh & Post Processing Demo

项目类型

3D 交互式 Web 演示项目

开发者

Christophe Choffel (ULuCode)

项目来源

CODROPS - 2024年技术文章演示

---

一、项目背景与目标

1.1 项目背景

本项目是一个展示 Three.js 最新技术（WebGPU 渲染器、BatchedMesh 对象和高级后处理管线）的交互式 3D 演示。项目旨在向开发者展示如何使用现代 WebGL/WebGPU 技术创建高性能、视觉震撼的 Web 3D 应用。

1.2 核心目标

• 展示 WebGPURenderer 的强大功能和性能优势
• 演示 BatchedMesh 批量网格渲染技术，解决大量实例化对象的性能问题
• 实现高级后处理效果（SSAO、景深、FXAA、暗角）
• 提供流畅的交互式用户体验
• 展示主题切换的平滑过渡动画

1.3 技术亮点

1. 批量渲染优化：使用 BatchedMesh 将数千个方块合并为单个绘制调用
2. 现代渲染管线：完整展示 WebGPU + TSL (Three.js Shading Language) 的强大功能
3. 数学驱动动画：使用单纯形噪声和 Inigo Quilez 的数学函数实现自然波动效果
4. 电影级视觉效果：组合多种后处理效果实现专业级画面

---

二、技术栈分析

2.1 前端框架与构建工具

技术栈	版本	用途
React	18.3.1	UI 框架，管理应用状态和界面
TypeScript	5.5.3	类型系统，提供类型安全
Vite	5.4.1	现代化构建工具，快速开发服务器
@vitejs/plugin-react	4.3.1	Vite 的 React 插件
vite-plugin-top-level-await	1.4.4	支持顶级 await 语法
ESLint	9.9.0	代码检查工具

2.2 3D 图形库

技术栈	版本	用途
Three.js	0.169.0	核心 3D 库
WebGPURenderer	-	WebGPU 渲染器（最新特性）
BatchedMesh	-	批量网格渲染对象
PostProcessing	-	后处理管线
UltraHDRLoader	-	超高清图像加载器
OrbitControls	-	轨道相机控制器
FastSimplexNoise	0.0.1-a2	快速单纯形噪声生成

2.3 开发工具

• ESLint 9.9.0 - 代码质量检查
• typescript-eslint 8.0.1 - TypeScript ESLint 插件

---

三、项目架构设计

3.1 整体架构图

┌─────────────────────────────────────────────────────────┐
│                      React UI 层                         │
│  ┌──────────┐  ┌──────────┐  ┌──────────────────────┐ │
│  │  App.tsx │  │ App.css  │  │  threeCanvas.tsx      │ │
│  └──────────┘  └──────────┘  └──────────────────────┘ │
└─────────────────────────────────────────────────────────┘
                           │
                           ▼
┌─────────────────────────────────────────────────────────┐
│                   Three.js 3D 渲染层                      │
│  ┌──────────────────────────────────────────────────┐   │
│  │  Demo.ts (核心逻辑类 - 497行)                    │   │
│  │  - 初始化管理                                    │   │
│  │  - 后处理管线配置                                │   │
│  │  - BatchedMesh 管理                             │   │
│  │  - 动画循环和更新                                │   │
│  └──────────────────────────────────────────────────┘   │
└─────────────────────────────────────────────────────────┘
                           │
           ┌───────────────┼───────────────┐
           ▼               ▼               ▼
┌─────────────────┐ ┌──────────────┐ ┌──────────────┐
│  组件层         │ │  工具库层    │ │  资源层      │
│                 │ │              │ │              │
│ threeCanvas.tsx │ │ ABlock.ts    │ │ blocks.glb   │
│                 │ │ BlockGeometry│ │ 天空盒贴图   │
│                 │ │ Pointer.ts   │ │              │
└─────────────────┘ └──────────────┘ └──────────────┘

3.2 目录结构

codrops-batchedmesh-main/
├── src/                          # 源代码目录
│   ├── main.tsx                 # React 应用入口
│   ├── App.tsx                  # 主应用组件（104行）
│   ├── App.css                  # 应用样式（356行）
│   ├── Demo.ts                  # 核心 3D 演示逻辑（497行）
│   ├── vite-env.d.ts            # Vite 类型定义
│   ├── components/              # React 组件
│   │   └── threeCanvas.tsx      # Three.js 画布组件（48行）
│   └── lib/                     # 工具库
│       ├── ABlock.ts            # 方块数据模型（45行）
│       ├── BlockGeometry.ts     # 方块几何体管理（61行）
│       └── Pointer.ts           # 指针/交互处理（75行）
├── public/                      # 静态资源
│   ├── assets/
│   │   ├── models/
│   │   │   └── blocks.glb       # 9种方块3D模型
│   │   └── ultrahdr/
│   │       └── rustig_koppie_puresky_2k.jpg  # 天空盒贴图
│   └── favicon.ico
├── package.json                 # 项目配置和依赖
├── vite.config.ts               # Vite 构建配置（24行）
├── index.html                   # HTML 入口（17行）
├── tsconfig.json                # TypeScript 配置
├── eslint.config.js             # ESLint 配置
└── README.md                    # 项目说明文档

3.3 文件职责划分

文件	行数	主要职责
src/Demo.ts	497	核心 3D 逻辑，包含初始化、渲染循环、后处理、方块更新等
src/App.tsx	104	React 主组件，UI 状态管理、主题切换、加载状态
src/App.css	356	完整样式系统，主题变量、加载动画、响应式布局
src/lib/ABlock.ts	45	方块数据模型，定义方块属性和颜色
src/lib/BlockGeometry.ts	61	方块几何体管理，从 GLB 加载9种几何体
src/lib/Pointer.ts	75	指针交互处理，屏幕坐标转换和射线投射
src/components/threeCanvas.tsx	48	Canvas 组件包装器，初始化 Demo 实例

---

四、核心功能模块设计

4.1 WebGPU 渲染器初始化

位置 : Demo.ts:46-75 init() 方法

实现逻辑:

1. 检测 WebGPU 可用性
   └── WebGPU.isAvailable() - 返回浏览器是否支持 WebGPU

2. 创建 WebGPURenderer
   └── new WebGPURenderer({ canvas, antialias: true })
   └── 配置像素比、尺寸、色调映射

3. 初始化相机和控制器
   └── PerspectiveCamera (FOV: 20°, 范围: 0.1-500)
   └── OrbitControls (启用阻尼，限制极角范围)

4. 初始化后处理管线
   └── 创建 PostProcessing 实例
   └── 配置 Scene Pass、AO Pass、DoF Pass、FXAA

5. 加载环境资源
   └── UltraHDR 天空盒
   └── 地面网格

6. 生成网格和创建 BatchedMesh
   └── initGrid() - 随机生成方块布局
   └── initBlocks() - 创建批量渲染网格

7. 启动渲染循环
   └── renderer.setAnimationLoop(this.animate.bind(this))

关键参数:

• 相机位置: 初始角度 -120° (2π/3)，距离 100 单位
• 相机极角限制: maxPolarAngle = 7π/16 (约78.75°)，避免穿入地面
• 相机距离限制: 20-250 单位
• 像素比: 1.0 (性能优先)
• 色调映射: ACESFilmicToneMapping，曝光 0.9

---

4.2 BatchedMesh 批量渲染

位置 : Demo.ts:234-291 initBlocks() 方法

4.2.1 技术原理

BatchedMesh 是 Three.js 新增的批量渲染对象，允许将多个不同几何体的实例合并为单个绘制调用。其优势包括：

• 性能优化: 数千个实例合并为 1-2 个 draw call
• 灵活几何体: 支持混合多种不同几何体
• 实例级控制: 每个实例可独立设置矩阵和颜色

4.2.2 实现步骤

步骤 1: 计算顶点和索引总数
├── 遍历所有方块几何体
├── 统计每种几何体的顶点数和索引数
└── 累加所有方块的顶点/索引总数

步骤 2: 创建 BatchedMesh
├── 实例数量: 方块数 * 2 (顶部 + 底部)
├── 顶点数: 计算得到的总数
├── 索引数: 计算得到的总数
└── 材质: MeshPhysicalNodeMaterial

步骤 3: 添加几何体
├── 循环遍历 9 种方块几何体
└── 调用 blockMesh.addGeometry(geom)

步骤 4: 添加实例
├── 为每个方块添加底部实例
├── 为每个方块添加顶部实例
├── 设置底部颜色
└── 设置顶部颜色

4.2.3 关键代码

// 材质配置
const mat = new MeshPhysicalNodeMaterial({
    roughness: 0.1,
    metalness: 0.0
});
mat.envMapIntensity = 0.25;

// 创建 BatchedMesh
const maxBlocks = this.blocks.length * 2; // 顶部 + 底部
this.blockMesh = new BatchedMesh(maxBlocks, totalV, totalI, mat);
this.blockMesh.sortObjects = false; // 禁用排序以提升性能

// 添加几何体
const geomIds = [];
for (let i = 0; i < geoms.length; i++) {
    geomIds.push(this.blockMesh.addGeometry(geoms[i]));
}

// 添加实例
for (let i = 0; i < this.blocks.length; i++) {
    const block = this.blocks[i];
    this.blockMesh.addInstance(geomIds[block.typeBottom]);
    this.blockMesh.addInstance(geomIds[block.typeTop]);
    this.blockMesh.setColorAt(i * 2, block.baseColor);
    this.blockMesh.setColorAt(i * 2 + 1, block.topColor);
}

4.2.4 性能指标

• 方块数量: ~2000+ 个 (148x148 网格随机生成)
• Draw Call: 从 4000+ 降至 1-2 个
• 性能提升: 约 100x-1000x (取决于硬件)

---

4.3 网格生成算法

位置 : Demo.ts:161-230 initGrid() 方法

4.3.1 算法设计

在 148x148 的区域内随机生成方块，使用占用网格（Occupancy Grid）算法避免重叠。

4.3.2 实现流程

初始化阶段
├── 创建 148x148 的占用网格 (初始值 -1 表示空闲)
├── 设置最大方块尺寸 (1-5 单位)
└── 设置方块生成概率 (50% 为方形)

主循环 (按行生成)
├── while (py < 148)
│   ├── while (px < 148)
│   │   ├── 检查当前位置到下一个被占用位置的最大宽度
│   │   ├── 如果宽度为 0，跳过 (px++)
│   │   ├── 随机决定方块形状 (方形或矩形)
│   │   ├── 随机选择方块类型 (0-5)
│   │   ├── 随机设置方块尺寸 (在最大宽度范围内)
│   │   ├── 标记占用网格区域
│   │   └── 推进指针 (px += sx)
│   ├── 下一行 (py++, px = 0)
│   └── 随机更新最大方块尺寸 (20% 概率)

4.3.3 关键数据结构

// 占用网格: 二维数组，-1 表示空闲，其他值为方块ID
const occupied: number[][] = Array.from({ length: 148 }, () =>
    Array(148).fill(-1)
);

// 方块数据结构 (ABlock 类)
interface ABlock {
    id: number;           // 唯一标识
    typeBottom: number;   // 底部几何体类型 (0-2)
    typeTop: number;      // 顶部几何体类型 (0-5)
    box: Box2;            // 2D 边界框
    height: number;       // 高度
    rotation: number;     // 旋转角度
    topColorIndex: number;// 颜色索引
    topColor: Color;      // 顶部颜色
    baseColor: Color;     // 底部颜色
}

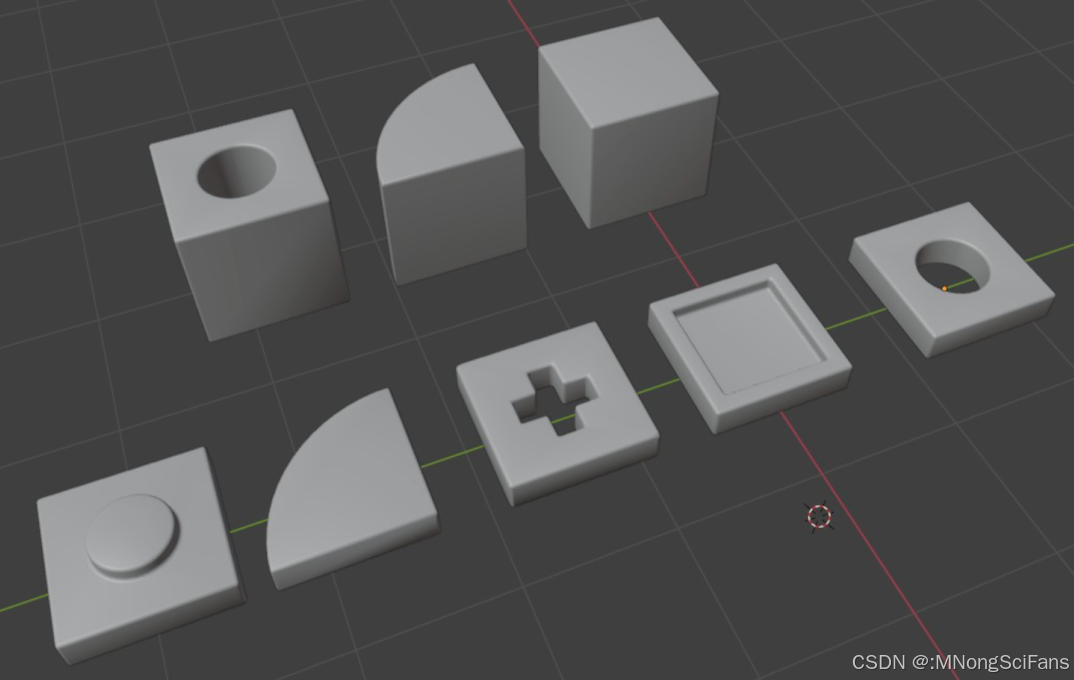

4.3.4 方块类型映射

顶部类型索引	顶部几何体名称	底部类型索引	底部几何体名称
0	Square_Top	6	Square_Base
1	Quart_Top	7	Quart_Base
2	Hole_Top	8	Hole_Base
3	Peg_Top	6	Square_Base
4	Divot_Top	6	Square_Base
5	Cross_Top	6	Square_Base

---

4.4 高级后处理管线

位置 : Demo.ts:96-136 initPostProcessing() 方法

4.4.1 后处理架构

Scene (场景)
    │
    ▼
┌───────────────────────────────────────┐
│  Scene Pass (多渲染目标 MRT)          │
│  ├─ output: 颜色缓冲                  │
│  ├─ normal: 世界空间法线              │
│  └─ depth: 深度缓冲                   │
└───────────────────────────────────────┘
    │
    ├─► 输出颜色 ──┐
    │              │
    ├─► 法线 ──────┤
    │              │
    └─► 深度 ──────┤
                   │
    ┌──────────────▼──────────────┐
    │  AO Pass (屏幕空间环境光遮蔽) │
    │  - 输入: 深度 + 法线          │
    │  - 参数: 半径、距离衰减等      │
    └──────────────┬──────────────┘
                   │
                   ▼
    ┌──────────────────────────────┐
    │  混合: AO × SceneColor       │
    └──────────────┬──────────────┘
                   │
    ┌──────────────▼──────────────┐
    │  DoF Pass (景深效果)        │
    │  - 输入: 混合颜色 + 视深度   │
    │  - 动态焦点和光圈            │
    └──────────────┬──────────────┘
                   │
    ┌──────────────▼──────────────┐
    │  Vignette (暗角效果)        │
    │  - 径向渐变遮罩              │
    └──────────────┬──────────────┘
                   │
    ┌──────────────▼──────────────┐
    │  FXAA (快速近似抗锯齿)       │
    └──────────────┬──────────────┘
                   │
                   ▼
            最终渲染输出

4.4.2 各通道详细配置

1. Scene Pass (多渲染目标)

const scenePass = pass(this.scene, this.camera);
scenePass.setMRT(mrt({
    output: output,                    // RGB 颜色输出
    normal: transformedNormalView      // 视图空间法线
}));

2. AO Pass (屏幕空间环境光遮蔽)

const aoPass = ao(scenePassDepth, scenePassNormal, this.camera);
aoPass.distanceExponent.value = 1;      // 距离指数
aoPass.distanceFallOff.value = .1;      // 距离衰减
aoPass.radius.value = 1.0;              // 采样半径
aoPass.scale.value = 1.5;               // 强度缩放
aoPass.thickness.value = 1;             // 厚度

参数说明:

• radius: AO 采样半径，值越大影响范围越大
• distanceFallOff: 距离衰减系数，控制 AO 随距离的衰减速度
• scale: 整体强度，值越大 AO 效果越强
• thickness: 物体厚度感知，影响遮挡计算

3. DoF Pass (景深效果)

const dofPass = dof(
    blendPassAO,                       // 输入纹理
    scenePassViewZ,                    // 深度
    effectController.focus,            // 焦距 (动态更新)
    effectController.aperture.mul(0.00001), // 光圈 (动态更新)
    effectController.maxblur            // 最大模糊度
);

动态参数:

• focus: 在 updateCamera() 中动态计算，模拟自动对焦
• aperture: 根据相机距离动态调整 (100 - distance * 0.5)
• maxblur: 固定为 0.02

4. Vignette (暗角效果)

const vignetteFactor = clamp(
    viewportUV.sub(0.5).length().mul(1.2),
    0.0,
    1.0
).oneMinus().pow(0.5);

效果: 从中心到边缘逐渐变暗，增强画面中心聚焦感

5. FXAA (快速近似抗锯齿)

this.post.outputNode = fxaa(dofPass.mul(vignetteFactor));

---

4.5 动画系统

位置 : Demo.ts:339-432 updateBlocks() 方法

4.5.1 高度计算算法

方块的实时高度由三个因素共同决定：

targetHeight = noiseHeight + baseHeight + pointerFactor + rippleEffect

1. 噪声高度 (自然波动)

noise = heightNoise.scaled2D(block.box.min.x * 0.1, block.box.min.y + elapsed * 5);
// FastSimplexNoise: 频率 0.05, 八度 2, 范围 0-1, 持续度 0.5

特点:

• 使用单纯形噪声生成平滑的随机波动
• 时间参数 elapsed * 5 使波浪随时间移动
• 空间参数 block.box.min.x * 0.1 控制空间频率

2. 基础高度

baseHeight = 1  // 方块最小高度

3. 鼠标交互因素

dx = blockCenter.x - pointerHandler.scenePointer.x;
dz = blockCenter.y - pointerHandler.scenePointer.z;
cDist = Math.sqrt(dx * dx + dz * dz);
cFactor = MathUtils.clamp(1 - cDist * 0.1, 0, 1);
pointerHeight = cFactor * 5;  // 鼠标附近方块升高

效果: 鼠标位置附近方块隆起，模拟水面波纹效果

4. 主题切换涟漪

from0 = clamp(
    sqrt((blockCenter.x - camDir.x - gridZone.max.x * 0.5)² +
        (blockCenter.y - camDir.z - gridZone.max.y * 0.5)²) /
    (gridZone.max.x * 0.5),
    0, 1
);
ripple = cubicPulse(gain(transitionTime, 1.1)^0.9, 0.05, from0);
echoRipple = cubicPulse(gain(echoTime, 1.3), 0.025, from0);
rippleHeight = ripple * 10 + echoRipple * 5;

效果:

• 从屏幕中心向外扩散的双涟漪
• 第一涟漪影响底部高度
• 第二涟漪（延迟 0.3 秒）影响顶部高度

4.5.2 平滑插值

if (targetHeight >= block.height) {
    // 上升时较慢 (系数 0.1)
    block.height = lerp(block.height, targetHeight, 0.1);
} else {
    // 下降时较快 (系数 0.3)
    block.height = lerp(block.height, targetHeight, 0.3);
}

原理: 物理模拟中，物体下降通常比上升快（重力效应）

4.5.3 矩阵和颜色更新

// 更新底部
dummy.rotation.y = block.rotation;
dummy.position.set(blockCenter.x, 0, blockCenter.y);
dummy.scale.set(blockSize.x, block.height, blockSize.y);
dummy.updateMatrix();
blockMesh.setMatrixAt(baseI, dummy.matrix);
blockMesh.getColorAt(baseI, tempCol);
tempCol.lerp(baseTargetColor, ripple);
blockMesh.setColorAt(baseI, tempCol);

// 更新顶部
dummy.position.y += block.height;
dummy.scale.set(blockSize.x, 1, blockSize.y);
dummy.updateMatrix();
blockMesh.setMatrixAt(topI, dummy.matrix);
blockMesh.getColorAt(topI, tempCol);
tempCol.lerp(topTargetColors[block.topColorIndex], echoRipple);
blockMesh.setColorAt(topI, tempCol);

---

4.6 主题切换系统

位置 : Demo.ts:464-478 setColorMode() 方法

4.6.1 主题设计

深色主题 (Dark Mode):

baseColor: 0x000000 (黑色)
topColors: [
    0x101010, 0x181818, 0x202020, 0x282828, 0xbe185d (洋红色)
]

浅色主题 (Light Mode):

baseColor: 0x999999 (灰色)
topColors: [
    0xffffff, 0xcccccc, 0xaaaaaa, 0x999999, 0x086ff0 (蓝色)
]

4.6.2 切换流程

setColorMode(mode: string) {
    this.colorMode = mode;
    this.themeTransitionStart = this.elapsed;  // 记录切换时间

    if (mode == 'dark') {
        this.baseTargetColor.copy(ABlock.DARK_BASE_COLOR);
        this.topTargetColors = ABlock.DARK_COLORS;
    } else {
        this.baseTargetColor.copy(ABlock.LIGHT_BASE_COLOR);
        this.topTargetColors = ABlock.LIGHT_COLORS;
    }
}

4.6.3 动画过渡

在 updateBlocks() 中：

transitionTime = clamp((elapsed - themeTransitionStart) / 5, 0, 1);
echoTime = clamp((elapsed - themeTransitionStart - 0.3) / 5, 0, 1);

// 使用三次脉冲函数计算涟漪强度
ripple = cubicPulse(gain(transitionTime, 1.1)^0.9, 0.05, from0);
echoRipple = cubicPulse(gain(echoTime, 1.3), 0.025, from0);

过渡特点:

• 持续时间: 5 秒
• 双涟漪效果: 第二个涟漪延迟 0.3 秒
• 颜色插值: 使用 lerp() 平滑过渡
• 高度叠加: 涟漪期间额外升高方块 (10 + 5 单位)

---

4.7 相机自动对焦系统

位置 : Demo.ts:442-457 updateCamera() 方法

4.7.1 物理模型

模拟相机的自动对焦系统，根据相机到焦平面的距离动态调整焦距和光圈。

4.7.2 实现逻辑

updateCamera(dt: number) {
    // 1. 获取相机朝向
    this.camera.getWorldDirection(camDir);

    // 2. 创建地面相交平面 (略低于相机)
    this.groundRayPlane.constant = this.camera.position.y * 0.1;

    // 3. 计算相机到地面的射线距离
    this.raycaster.set(this.camera.position, camDir.normalize());
    this.raycaster.ray.intersectPlane(this.groundRayPlane, camDir);
    const dist = camDir.sub(this.camera.position).length();

    // 4. 模拟弹簧阻尼系统
    const targetDist = dist;
    const distVel = (targetDist - this.camDist) / dt;
    this.camdistVel = lerp(this.camdistVel, distVel, 0.05);
    this.camDist += this.camdistVel * dt;

    // 5. 更新景深参数
    this.effectController.focus.value = lerp(
        this.effectController.focus.value,
        this.camDist * 0.85,
        0.05
    );
    this.effectController.aperture.value = lerp(
        this.effectController.aperture.value,
        100 - this.camDist * 0.5,
        0.025
    );
}

4.7.3 参数说明

参数	含义	更新速率	效果
focus	焦距	0.05	控制清晰平面距离 (目标距离的 85%)
aperture	光圈	0.025	控制模糊范围 (距离越远光圈越大)
camdistVel	速度阻尼	0.05	模拟相机移动的平滑过渡
camK	弹簧常数	0.05	控制响应速度

物理原理:

• 距离越远 → 光圈越大 → 景深越浅 → 背景模糊越明显
• 距离越近 → 光圈越小 → 景深越深 → 整体更清晰

---

4.8 交互系统

位置 : src/lib/Pointer.ts

4.8.1 功能设计

处理鼠标/触摸事件，将屏幕坐标转换为场景坐标，用于方块波动效果。

4.8.2 实现机制

export class Pointer {
    // 核心属性
    camera: Camera;                          // 相机引用
    renderer: WebGPURenderer | WebGLRenderer; // 渲染器引用
    rayCaster: Raycaster;                    // 射线投射器

    // 坐标系统
    clientPointer: Vector2;                  // 客户端像素坐标
    pointer: Vector2;                        // NDC 归一化设备坐标 (-1 到 1)
    scenePointer: Vector3;                   // 场景世界坐标

    // 状态
    pointerDown: boolean;                    // 鼠标按下状态
    uPointerDown = uniform(0);               // Uniform 输出
    uPointer = uniform(new Vector3());       // Uniform 输出
}

4.8.3 事件处理

onPointerDown(e: PointerEvent) {
    if (e.pointerType === 'mouse' || e.button === 0) {
        this.pointerDown = true;
        this.uPointerDown.value = 1;
    }
    this.clientPointer.set(e.clientX, e.clientY);
    this.updateScreenPointer(e);
}

onPointerMove(e: PointerEvent) {
    this.clientPointer.set(e.clientX, e.clientY);
    this.updateScreenPointer(e);
}

onPointerUp(e: PointerEvent) {
    this.clientPointer.set(e.clientX, e.clientY);
    this.updateScreenPointer(e);
    this.pointerDown = false;
    this.uPointerDown.value = 0;
}

4.8.4 坐标转换

updateScreenPointer(e?: PointerEvent) {
    // 1. 获取客户端坐标 (像素)
    const clientX = e?.clientX || this.clientPointer.x;
    const clientY = e?.clientY || this.clientPointer.y;

    // 2. 转换为 NDC 坐标 (-1 到 1)
    this.pointer.set(
        (clientX / window.innerWidth) * 2 - 1,
        -(clientY / window.innerHeight) * 2 + 1
    );

    // 3. 使用射线投射转换为场景坐标
    this.rayCaster.setFromCamera(this.pointer, this.camera);
    this.rayCaster.ray.intersectPlane(this.iPlane, this.scenePointer);

    // 4. 更新 Uniform 输出 (供 Shader 使用)
    this.uPointer.value.set(
        this.scenePointer.x,
        this.scenePointer.y,
        this.scenePointer.z
    );
}

坐标转换链:

屏幕像素 → NDC (-1,1) → 射线投射 → 场景世界坐标

---

五、数学函数库

位置 : Demo.ts:481-496

项目使用了 Inigo Quilez 的数学函数库，这些函数用于创建平滑的动画曲线。

5.1 pcurve (多项式曲线)

pcurve(x: number, a: number, b: number): number {
    const k = Math.pow(a + b, a + b) / (Math.pow(a, a) * Math.pow(b, b));
    return k * Math.pow(x, a) * Math.pow(1.0 - x, b);
}

用途 : 创建平滑的幂函数曲线
参数:

• x: 输入值 [0, 1]
• a, b: 曲线形状参数

特性:

• 当 a = b = 1 时为线性
• 当 a > b 时曲线向左偏
• 当 b > a 时曲线向右偏

5.2 gain (增益函数)

gain(x: number, k: number): number {
    const a = 0.5 * Math.pow(2.0 * ((x < 0.5) ? x : 1.0 - x), k);
    return (x < 0.5) ? a : 1.0 - a;
}

用途 : 调整曲线的对比度/增益
参数:

• x: 输入值 [0, 1]
• k: 增益系数

特性:

• 当 k = 1 时为线性
• 当 k > 1 时增加对比度 (中间值偏向两端)
• 当 k < 1 时降低对比度 (中间值偏向 0.5)

应用 : 主题切换涟漪的时间曲线 gain(transitionTime, 1.1)^0.9

5.3 cubicPulse (三次脉冲函数)

cubicPulse(c: number, w: number, x: number): number {
    let x2 = Math.abs(x - c);
    if (x2 > w) return 0.0;
    x2 /= w;
    return 1.0 - x2 * x2 * (3.0 - 2.0 * x2);
}

用途 : 创建平滑的脉冲波形
参数:

• c: 脉冲中心位置
• w: 脉冲宽度
• x: 输入值

特性:

• 当 |x - c| > w 时返回 0 (完全超出范围)
• 在中心点 x = c 时返回 1 (最大值)
• 使用 smoothstep 平滑过渡 (Hermite 插值)

应用: 主题切换涟漪的空间分布

可视化:

    1.0 |       /---\
        |      /     \
        |     /       \
    0.5 |----/---------\----
        |   /           \
        |  /             \
    0.0 +--|-------|-------|--
         c-w      c      c+w

---

六、样式系统

位置 : src/App.css

6.1 主题变量定义

:root {
    --font-main: 'Helvetica Neue', 'Helvetica', 'Arial', sans-serif;
    --color-frame-bg: rgba(255, 255, 255, 0.05);
    --color-frame-title: #ffffff;
    --color-frame-link: #ffffff;
    --color-frame-link-hover: #ffffff;
}

[data-theme="dark"] {
    --color-frame-bg: rgba(0, 0, 0, 0.1);
    --color-frame-title: #ffffff;
    --color-frame-link: #ffffff;
    --color-frame-link-hover: #ffffff;
}

6.2 加载动画

.loader-container {
    display: flex;
    justify-content: center;
    align-items: center;
    height: 100px;
}

.loader {
    width: 50px;
    height: 50px;
    border: 3px solid rgba(255, 255, 255, 0.3);
    border-radius: 50%;
    border-top-color: #fff;
    animation: spin 1s ease-in-out infinite;
}

@keyframes spin {
    to { transform: rotate(360deg); }
}

body.loading {
    overflow: hidden;
}

6.3 切换开关样式

.theme-toggle {
    margin-top: 20px;
}

.switch {
    position: relative;
    display: inline-block;
    width: 60px;
    height: 34px;
}

.switch input {
    opacity: 0;
    width: 0;
    height: 0;
}

.slider {
    position: absolute;
    cursor: pointer;
    top: 0;
    left: 0;
    right: 0;
    bottom: 0;
    background-color: #ccc;
    transition: .4s;
}

.slider:before {
    position: absolute;
    content: "";
    height: 26px;
    width: 26px;
    left: 4px;
    bottom: 4px;
    background-color: white;
    transition: .4s;
}

input:checked + .slider {
    background-color: #2196F3;
}

input:checked + .slider:before {
    transform: translateX(26px);
}

.slider.round {
    border-radius: 34px;
}

.slider.round:before {
    border-radius: 50%;
}

---

七、性能优化策略

7.1 BatchedMesh 优化

优化点	实现方式	性能提升
批量渲染	单个 DrawCall 渲染数千实例	100x-1000x
禁用排序	sortObjects = false	减少 CPU 开销
统一材质	所有实例共享同一材质	减少 Shader 切换

7.2 渲染优化

// 像素比设置为 1
this.renderer.setPixelRatio(1);

// 使用 WebGPU 渲染器
new WebGPURenderer({ antialias: true });

// 合理限制帧率
// (隐式通过 requestAnimationFrame)

7.3 几何体加载优化

// 预加载所有几何体
await BlockGeometry.init();

// 使用共享几何体
this.geoms.push(topSquare, topQuart, ...);
// 每个方块引用相同的几何体对象

7.4 纹理优化

// Ultra HDR 格式：单文件存储多曝光级别
const texture = await new UltraHDRLoader()
    .setDataType(FloatType)
    .loadAsync('rustig_koppie_puresky_2k.jpg');

优势:

• 单次加载获得多级曝光
• 适用于 Tone Mapping

7.5 交互优化

// 使用射线缓存
this.raycaster = new Raycaster();

// 复用临时对象
dummy: Object3D = new Object3D();
tempCol: Color = new Color();
blockSize: Vector2 = new Vector2(1, 1);
blockCenter: Vector2 = new Vector2();

避免: 每帧创建新对象（垃圾回收压力）

---

八、兼容性与检测

8.1 WebGPU 检测

位置 : Demo.ts:47-50

if (WebGPU.isAvailable() === false) {
    return; // 优雅降级，显示不支持信息
}

位置 : src/App.tsx:12

const [isGPUAvailable, setIsGPUAvailable] =
    useState(WebGPU.isAvailable());

UI 反馈:

{!isGPUAvailable && (
    <div className='demo__infos'>
        <h1>WebGPU not available</h1>
        <p>WebGPU is not available on your device or browser.</p>
    </div>
)}

8.2 浏览器支持要求

• Chrome: 113+ (需要 WebGPU 支持)
• Edge: 113+
• Firefox: Nightly (实验性支持)
• Safari: 技术预览版

8.3 降级策略

当前实现不支持 WebGPU 时直接返回，未来可扩展：

1. 回退到 WebGLRenderer
2. 禁用高级后处理效果
3. 使用普通 Mesh 替代 BatchedMesh

---

九、部署与构建

9.1 开发环境

npm install    # 安装依赖
npm run dev    # 启动开发服务器 (http://localhost:5173)

9.2 生产构建

npm run build  # 构建 (输出到 dist/)
npm run preview # 预览构建结果

9.3 Vite 配置

位置 : vite.config.ts

export default defineConfig({
  root: '',
  base: './',                    // 相对路径，便于部署
  plugins: [
    react(),                     // React 支持
    topLevelAwait(),             // 顶级 await 支持
    fullReloadAlways             // 热更新全刷新
  ],
})

9.4 TypeScript 配置

• tsconfig.json: 应用配置
• tsconfig.node.json: 构建脚本配置
• tsconfig.app.json: 应用源码配置

---

十、项目总结

10.1 核心技术亮点

1. BatchedMesh 批量渲染: 展示了 Three.js 最新批处理技术的强大性能优势
2. WebGPU 渲染器: 利用现代 GPU 并行计算能力，突破传统 WebGL 性能瓶颈
3. 高级后处理管线: 完整的 MRT、SSAO、DoF、FXAA 组合，实现电影级视觉效果
4. 数学驱动动画: 使用噪声和数学函数创建自然流畅的交互效果
5. 主题切换涟漪: 双涟漪 + 颜色插值 + 高度叠加的复杂过渡动画

10.2 代码质量

指标	评价
架构清晰度	⭐⭐⭐⭐⭐ (React UI 与 Three.js 逻辑分离)
代码可读性	⭐⭐⭐⭐⭐ (详细注释，命名清晰)
性能优化	⭐⭐⭐⭐⭐ (BatchedMesh、WebGPU、复用对象)
类型安全	⭐⭐⭐⭐⭐ (完整 TypeScript 类型定义)
可维护性	⭐⭐⭐⭐⭐ (模块化设计，职责单一)

10.3 学习价值

本项目适合学习：

• Three.js 最新技术（WebGPU、BatchedMesh、PostProcessing）
• 3D 渲染管线原理（MRT、SSAO、DoF）
• 性能优化技巧（批量渲染、对象复用）
• 数学函数在图形学中的应用
• React 与 Three.js 的集成
• WebGL/WebGPU 开发实践

10.4 扩展方向

1. 更多几何体类型: 扩展 blocks.glb，增加更多形状
2. 物理交互: 使用 Cannon.js 或 Ammo.js 添加物理效果
3. 音频响应: 使用 Web Audio API 实现音乐可视化
4. 粒子系统: 添加火花、烟雾等粒子效果
5. VR/AR: 使用 WebXR 扩展到 VR/AR 平台
6. 多用户交互: 使用 WebSocket 实现多人实时协作
7. 自定义着色器: 编写 TSL Shader 实现更多创意效果

---

十一、关键文件索引

核心逻辑

• Demo.ts:46-75 - init() 初始化流程
• Demo.ts:96-136 - initPostProcessing() 后处理管线
• Demo.ts:161-230 - initGrid() 网格生成算法
• Demo.ts:234-291 - initBlocks() BatchedMesh 创建
• Demo.ts:339-432 - updateBlocks() 方块更新动画
• Demo.ts:442-457 - updateCamera() 自动对焦
• Demo.ts:481-496 - 数学函数库

数据模型

• ABlock.ts:8-44 - 方块数据结构定义
• BlockGeometry.ts:12-56 - 几何体加载与管理
• Pointer.ts:9-74 - 交互系统实现

UI 组件

• App.tsx:8-101 - 主应用组件
• threeCanvas.tsx:4-48 - Canvas 包装器

配置文件

• vite.config.ts:15-23 - Vite 构建配置
• package.json:1-33 - 项目依赖和脚本

---

附录

A. 方块类型索引

类型索引	名称	描述
0	Square	正方形
1	Quart	四分之一圆形
2	Hole	圆孔
3	Peg	凸起
4	Divot	凹陷
5	Cross	十字

B. 颜色方案

浅色主题 (Light Mode)

Base: #999999 (灰色)
Colors:
  0: #ffffff (白色)
  1: #cccccc (浅灰)
  2: #aaaaaa (中灰)
  3: #999999 (深灰)
  4: #086ff0 (蓝色)

深色主题 (Dark Mode)

Base: #000000 (黑色)
Colors:
  0: #101010 (黑灰)
  1: #181818 (深灰)
  2: #202020 (中灰)
  3: #282828 (浅灰)
  4: #be185d (洋红)

C. 性能指标（参考）

指标	值
方块数量	~2000+
顶点总数	~50,000+
Draw Calls	1-2
目标帧率	60 FPS
内存占用	~100-200 MB (GPU)

---
