前言

UISpy是一款专业的Windows应用程序界面分析工具，能够透视软件内部控件结构，帮助开发者解决控件定位难题。主要功能包括：1）控件树查看，展示窗口、菜单栏等层级关系；2）属性查看，提供控件类型、名称等关键信息。通过分析记事本案例，展示了如何使用UISpy配合Pywinauto定位"文件"菜单按钮，实现自动化操作。该工具虽然界面简单，但功能强大，是Windows自动化测试开发中的重要辅助工具。

一、UISpy 介绍

UISpy 是专门用来"透视"Windows 应用程序内部结构的工具，就像给软件做X光检查，让隐藏的控件结构一览无余。

UISpy 解决的问题：

想象你要控制一个软件，但：

❓ 不知道按钮在程序内部叫什么名字
❓ 不清楚菜单的层次结构
❓ 找不到输入框的标识符

UISpy 就是你的"界面导航仪"，帮你看到别人看不到的细节。

二、UISpy 主要功能

1. 控件树查看（核心功能）

应用程序窗口 (Window)

├── 菜单栏 (MenuBar)

│ ├── 文件(F) (MenuItem)

│ ├── 编辑(E) (MenuItem)

│ └── 帮助(H) (MenuItem)

├── 工具栏 (ToolBar)

│ ├── 新建按钮 (Button)

│ └── 保存按钮 (Button)

└── 编辑区域 (Edit)

└── 文本内容 (Text)

就像查看家谱：知道每个控件是谁的孩子，谁的兄弟姐妹。

2. 属性查看（控件的"身份证"）

# Pywinauto 需要这些属性来定位控件：
控件类型：Button, Edit, ListBox, TreeView...
控件名称：Name, AutomationId
控件文本：Text, Caption
控件坐标：BoundingRectangle
控件状态：Enabled, Visible, Focused

3. UISpy 的应用场景 - 为Pywinauto脚本找"地址"

python 复制代码

# 问题：如何定位"保存"按钮？
# 用UISpy查看后：
button = window.child_window(
    title="保存",      # UISpy显示：Text="保存"
    control_type="Button",  # UISpy显示：ControlType=Button
    auto_id="btnSave"  # UISpy显示：AutomationId=btnSave
)

三、实际案例 - 分析记事本

1. UISpy 界面

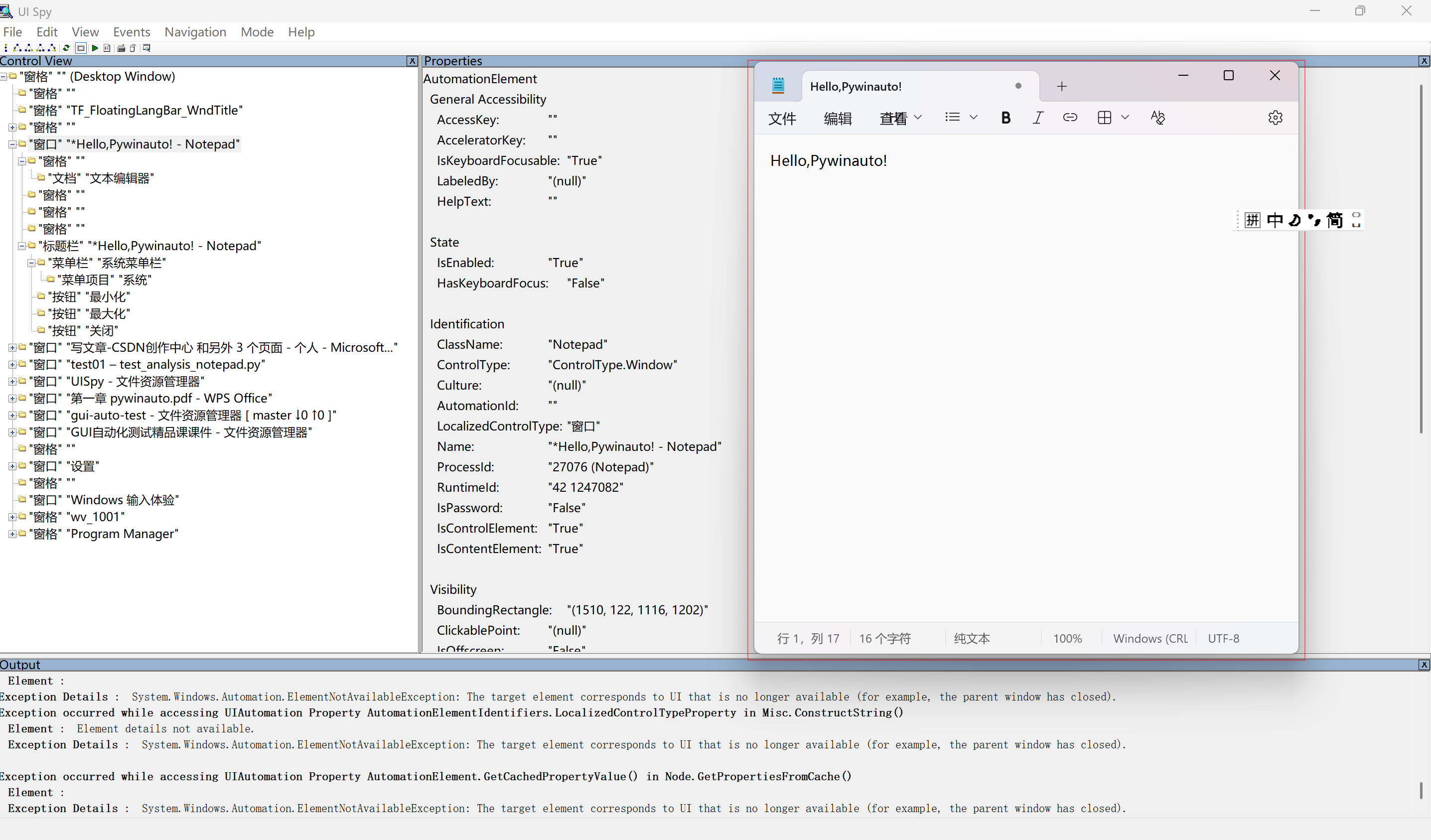

UISpy 界面的左侧部分为应用程序的控件树，右测部分为选中控件的属性，如下图：

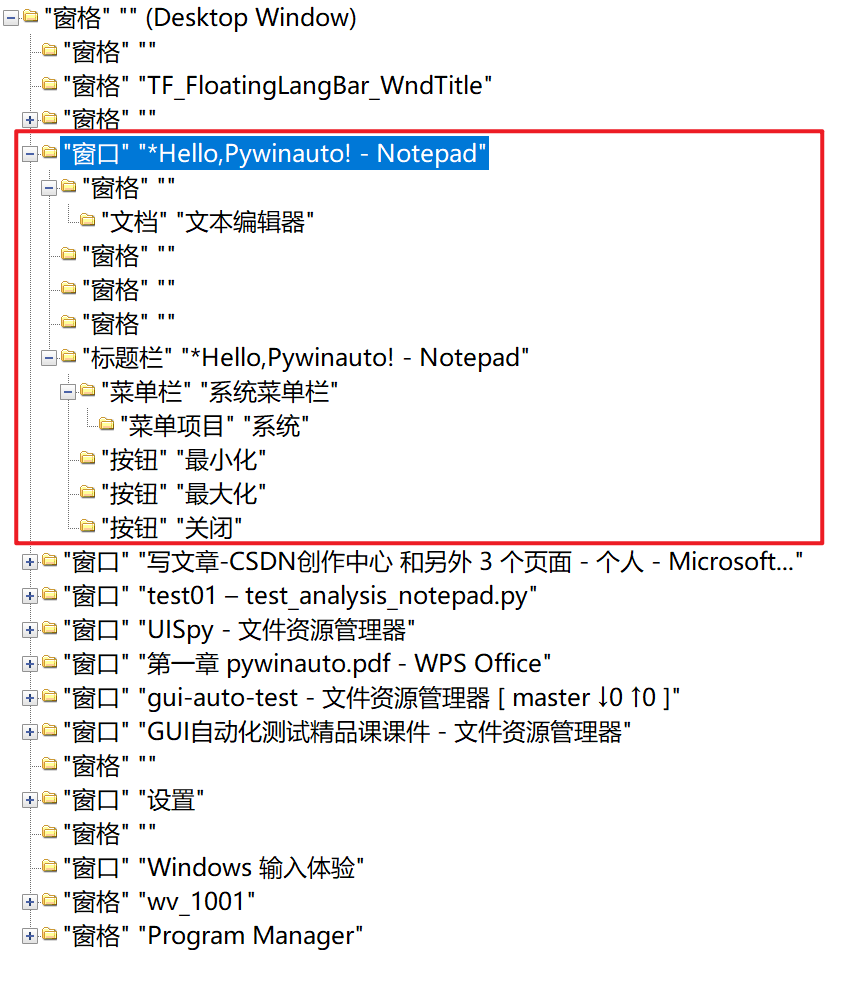

打开记事本，使用 UISpy 查看记事本的控件树，如下：

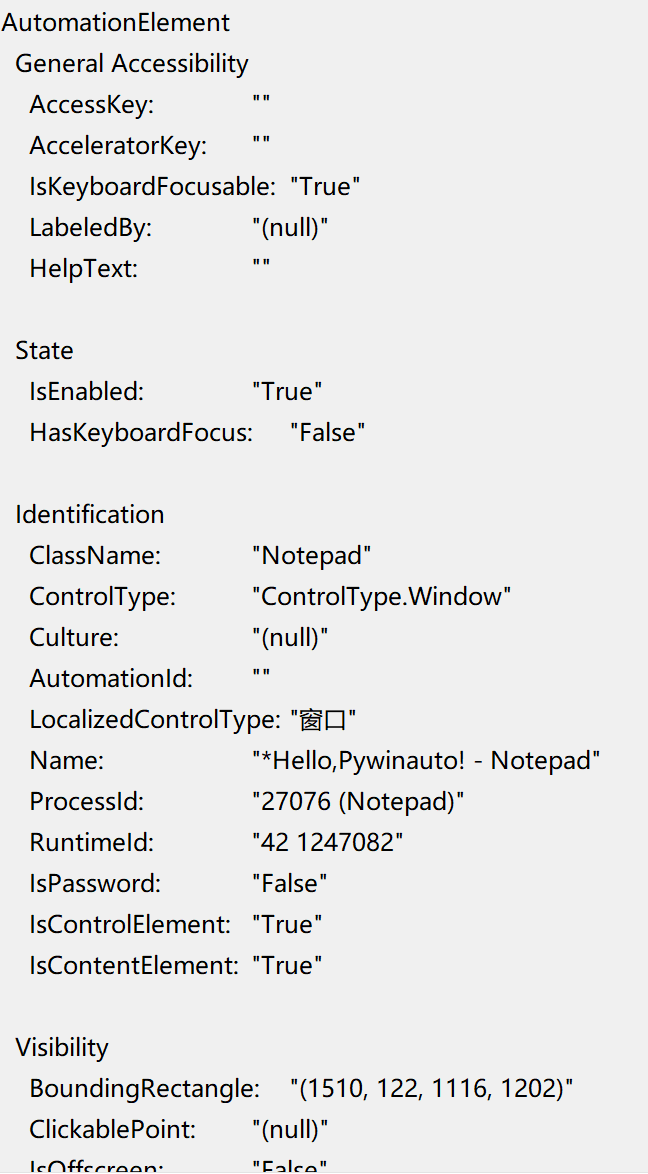

查看 notepad 窗口对应的属性，如下：

常用的属性有：ClassName，ControlType，AutomationId，Name，ProcessId；

通常使用上述几个属性中的某几个，对 UI 控件进行定位；

如上图属性中 AutomationId 为空，不能使用，如果需要定位窗口，就需要使用其它属性；

属性并不需要全部使用，只要能唯一定位控件即可，比如上述窗口，使用 Name 即可唯一定位，并不需要使用全部的属性；

使用 Name 或者 ClassName 时，可以结合正则表达式进行定位，因为有些应用程序的 Name/ClassName 会随着内容的改变发生变化；

注意：

在实际开发中，使用 UISpy 中的属性定位控件，有不准确的情况，因为 UISpy 中控件的属性可能会显示不准确，为了准确定位控件，还需要将控件的信息全部打印出来，再结合 UISpy 中的属性进行定位；

打印控件信息的方法为：print_control_identifiers()

2. 打印控件信息

借助 pywinauto 连接记事本，并打印控件信息，代码如下：

python 复制代码

"""
notepad 示例
"""
from pywinauto.application import Application

# 连接应用程序
app = Application(backend='uia').connect(title_re='.*Notepad')

# 获取窗口
notepad = app.window(title_re='.*Notepad')

# 打印树形结构
notepad.print_control_identifiers()

# 操作文件 - 输入文本
notepad.Document.type_keys('Hello, Pywinauto!')

# 关闭应用程序
notepad.close()

打印记事本中的控件信息：

Dialog - '无标题 - Notepad' (L0, T0, R0, B0)
$'无标题 - Notepad', 'Dialog', '无标题 - NotepadDialog', 'Dialog0', 'Dialog1'$
child_window(title="无标题 - Notepad", control_type="Window")

|

| Pane - '' (L-31988, T-31852, R-30897, B-30874)

| $'无标题Pane', 'Pane', '无标题Pane0', '无标题Pane1', 'Pane0', 'Pane1'$

| |

| | Document - '' (L-31988, T-31852, R-30897, B-30874)

| | $'无标题Document', 'Document'$

|

| Pane - '' (L-31908, T-31982, R-31334, B-31918)

| $'无标题Pane2', 'Pane2'$

| |

| | Pane - '' (L-31908, T-31982, R-31334, B-31918)

| | $'无标题Pane3', 'Pane3'$

| | |

| | | TabControl - '' (L-31908, T-31982, R-31334, B-31918)

| | | $'无标题TabControl', 'TabControl添加新标签页', 'TabControl'$

| | | child_window(auto_id="Tabs", control_type="Tab")

| | | |

| | | | ListBox - '' (L-31904, T-31982, R-31408, B-31918)

| | | | $'ListBox', '无标题ListBox'$

| | | | child_window(auto_id="TabListView", control_type="List")

| | | | |

| | | | | TabItem - '无标题. 未修改。' (L-31900, T-31982, R-31408, B-31918)

| | | | | $'TabItem', '无标题. 未修改。', '无标题. 未修改。TabItem'$

| | | | | child_window(title="无标题. 未修改。", control_type="TabItem")

| | | | | |

| | | | | | Static - '无标题' (L-31874, T-31966, R-31801, B-31935)

| | | | | | $'Static', '无标题Static', '无标题', 'Static0', 'Static1'$

| | | | | | child_window(title="无标题", control_type="Text")

| | | | | |

| | | | | | Button - '关闭标签页' (L-31490, T-31974, R-31426, B-31926)

| | | | | | $'Button', '关闭标签页', '关闭标签页Button', 'Button0', 'Button1'$

| | | | | | child_window(title="关闭标签页", auto_id="CloseButton", control_type="Button")

| | | |

| | | | Button - '添加新标签页' (L-31402, T-31972, R-31338, B-31924)

| | | | $'Button2', '添加新标签页Button', '添加新标签页'$

| | | | child_window(title="添加新标签页", auto_id="AddButton", control_type="Button")

|

| Pane - '' (L-31988, T-31918, R-30897, B-31852)

| $'无标题Pane4', 'Pane4'$

| |

| | Pane - '' (L-31988, T-31918, R-30897, B-31852)

| | $'无标题Pane5', 'Pane5'$

| | |

| | | Menu - '' (L-31988, T-31918, R-31652, B-31854)

| | | $'Menu', '无标题Menu', 'Menu0', 'Menu1'$

| | | child_window(auto_id="MenuBar", control_type="MenuBar")

| | | |

| | | | MenuItem - '文件' (L-31980, T-31918, R-31884, B-31854)

| | | | $'文件', 'MenuItem', '文件MenuItem', 'MenuItem0', 'MenuItem1'$

| | | | child_window(title="文件", auto_id="File", control_type="MenuItem")

| | | |

| | | | MenuItem - '编辑' (L-31868, T-31918, R-31772, B-31854)

| | | | $'编辑', 'MenuItem2', '编辑MenuItem'$

| | | | child_window(title="编辑", auto_id="Edit", control_type="MenuItem")

| | | |

| | | | MenuItem - '查看' (L-31756, T-31918, R-31660, B-31854)

| | | | $'查看MenuItem', 'MenuItem3', '查看'$

| | | | child_window(title="查看", auto_id="View", control_type="MenuItem")

| | |

| | | Button - '标题' (L-31556, T-31918, R-31444, B-31854)

| | | $'Button3', '标题', '标题Button'$

| | | child_window(title="标题", control_type="Button")

| | |

| | | Button - '列表' (L-31444, T-31918, R-31332, B-31854)

| | | $'Button4', '列表', '列表Button'$

| | | child_window(title="列表", control_type="Button")

| | |

| | | Button - '加粗(Ctrl+B)' (L-31332, T-31918, R-31268, B-31854)

| | | $'加粗(Ctrl+B)', 'Button5', '加粗(Ctrl+B)Button'$

| | | child_window(title="加粗(Ctrl+B)", control_type="Button")

| | |

| | | Button - '斜体(Ctrl+I)' (L-31268, T-31918, R-31204, B-31854)

| | | $'Button6', '斜体(Ctrl+I)Button', '斜体(Ctrl+I)'$

| | | child_window(title="斜体(Ctrl+I)", control_type="Button")

| | |

| | | Button - '链接(Ctrl+K)' (L-31204, T-31918, R-31140, B-31854)

| | | $'Button7', '链接(Ctrl+K)', '链接(Ctrl+K)Button'$

| | | child_window(title="链接(Ctrl+K)", control_type="Button")

| | |

| | | Button - '清除格式设置(Ctrl+空格)' (L0, T0, R0, B0)

| | | $'清除格式设置(Ctrl+空格)Button', 'Button8', '清除格式设置(Ctrl+空格)'$

| | | child_window(title="清除格式设置(Ctrl+空格)", control_type="Button")

| | |

| | | Button - '表' (L0, T0, R0, B0)

| | | $'表', 'Button9', '表Button'$

| | | child_window(title="表", control_type="Button")

| | |

| | | Button - '更多选项' (L-31140, T-31918, R-31076, B-31854)

| | | $'更多选项', 'Button10', '更多选项Button'$

| | | child_window(title="更多选项", auto_id="OverflowButton", control_type="Button")

| | |

| | | Button - '设置' (L-30973, T-31918, R-30913, B-31854)

| | | $'Button11', '设置', '设置Button'$

| | | child_window(title="设置", auto_id="SettingsButton", control_type="Button")

| | |

| | | Dialog - '' (L0, T0, R0, B0)

| | | $'Dialog2'$

| | | child_window(auto_id="PrivacyTeachingTip", control_type="Window")

| | |

| | | Dialog - '' (L0, T0, R0, B0)

| | | $'Dialog3'$

| | | child_window(auto_id="CowriterTeachingTip", control_type="Window")

| | |

| | | Pane - '' (L0, T0, R0, B0)

| | | $'Pane6'$

| | | child_window(auto_id="PsDownloadDetailTeachingTip", control_type="Pane")

| | |

| | | Pane - '本地模型必须完成下载才可在注销后使用 AI 功能。' (L0, T0, R0, B0)

| | | $'本地模型必须完成下载才可在注销后使用 AI 功能。Pane', '本地模型必须完成下载才可在注销后使用 AI 功能。', 'Pane7'$

| | | child_window(title="本地模型必须完成下载才可在注销后使用 AI 功能。", auto_id="PsDownloadLightTeachingTip", control_type="Pane")

|

| Pane - '' (L-31988, T-30874, R-30897, B-30810)

| $' 行 1，列 1Pane', 'Pane8', ' 行 1，列 1Pane0', ' 行 1，列 1Pane1'$

| |

| | Pane - '' (L-31988, T-30874, R-30897, B-30810)

| | $' 行 1，列 1Pane2', 'Pane9'$

| | |

| | | Static - ' 行 1，列 1' (L-31956, T-30858, R-31829, B-30826)

| | | $'Static2', ' 行 1，列 1', ' 行 1，列 1Static'$

| | | child_window(title=" 行 1，列 1", auto_id="ContentTextBlock", control_type="Text")

| | |

| | | Static - '0 个字符' (L-31778, T-30858, R-31686, B-30826)

| | | $'Static3', '0 个字符', '0 个字符Static'$

| | | child_window(title="0 个字符", auto_id="ContentTextBlock", control_type="Text")

| | |

| | | Static - '纯文本' (L-31599, T-30874, R-31503, B-30810)

| | | $'Static4', '纯文本', '纯文本Static'$

| | | child_window(title="纯文本", auto_id="ContentTextBlock", control_type="Text")

| | |

| | | Static - ' 100%' (L-31395, T-30858, R-31329, B-30826)

| | | $'Static5', ' 100%', ' 100%Static'$

| | | child_window(title=" 100%", auto_id="ContentTextBlock", control_type="Text")

| | |

| | | Static - ' Windows (CRLF)' (L-31274, T-30858, R-31118, B-30826)

| | | $'Static6', ' Windows (CRLF)Static', ' Windows (CRLF)'$

| | | child_window(title=" Windows (CRLF)", auto_id="ContentTextBlock", control_type="Text")

| | |

| | | Static - ' UTF-8' (L-31084, T-30858, R-31014, B-30826)

| | | $' UTF-8Static', 'Static7', ' UTF-8'$

| | | child_window(title=" UTF-8", auto_id="ContentTextBlock", control_type="Text")

|

| TitleBar - '' (L0, T0, R0, B0)

| $' UTF-8TitleBar', 'TitleBar'$

| |

| | Menu - '系统' (L-31987, T-31987, R-31943, B-31943)

| | $'Menu2', '系统Menu', '系统', '系统0', '系统1'$

| | child_window(title="系统", auto_id="MenuBar", control_type="MenuBar")

| | |

| | | MenuItem - '系统' (L-31987, T-31987, R-31943, B-31943)

| | | $'MenuItem4', '系统MenuItem', '系统2'$

| | | child_window(title="系统", control_type="MenuItem")

| |

| | Button - '还原' (L-31977, T-31999, R-31883, B-31961)

| | $'还原', 'Button12', '还原Button'$

| | child_window(title="还原", control_type="Button")

| |

| | Button - '最大化' (L-31883, T-31999, R-31791, B-31961)

| | $'Button13', '最大化', '最大化Button'$

| | child_window(title="最大化", control_type="Button")

| |

| | Button - '关闭' (L-31791, T-31999, R-31697, B-31961)

| | $'Button14', '关闭Button', '关闭'$

| | child_window(title="关闭", control_type="Button")

3. 定位控件

比如想要定位控件 "文件"，可以在上面的控件信息中查找 "文件" 按钮的属性，对按钮进行定位。使用如下的 pywinauto 脚本：

python 复制代码

"""
notepad 示例
"""
from pywinauto.application import Application

# 连接应用程序
app = Application(backend='uia').connect(title_re='.*Notepad')

# 获取窗口
notepad = app.window(title_re='.*Notepad')

# 定位"文件"并点击
file_btn = notepad.child_window(
    title="文件",
    auto_id="File",
    control_type="MenuItem"
)
file_btn.click_input()

运行上述程序，效果如下：

可以看到上述的 "文件" 按钮已经被正确点击，因此定位按钮的操作是正确的。

总结

UISpy 是 Pywinauto 开发者的"第三只眼"，虽然界面古老，但功能强大。对于需要深度分析Windows应用程序界面结构的场景，它依然是不可或缺的专业工具。
