1. SD卡简介

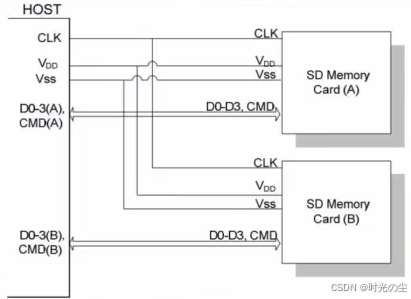

SD卡一般都支持SDIO和SPI两种接口，SD卡使用9-pin接口通信，其中3根电源线，1根时钟线，1根命令线和4根数据线：

这里我们使用SDIO的通讯接口，SDIO（Secure Digital Input/Output）是基于 SD 卡标准扩展的高速串行通信接口，相比 SPI 模式，SDIO 接口支持 1/4 位总线宽度、更高的传输速率（最高可达 25MHz@4 位模式），且完全兼容 SD 卡协议。

文章篇幅原因，代码等详细介绍可以跳转到之前的文章进行查看：

【STM32】吃透 SDIO 驱动，八万字详解 SD 卡底层原理与实战开发-CSDN博客

2. FatFs文件系统

FatFs 是一款专为嵌入式系统设计的轻量级 FAT 文件系统模块，仅需通过简单的底层接口适配，即可在 STM32、51、ARM 等 MCU 上实现对 SD 卡、Flash、U 盘等存储介质的标准化文件操作（如创建 / 读写文件、目录管理等）。

完全兼容 FAT12/FAT16/FAT32 文件系统规范，支持：

SDSC 卡（≤2GB）：适配 FAT12/FAT16；
SDHC/SDXC 卡（2GB~2TB）：适配 FAT32；
可识别 PC 格式化的存储介质，无需额外适配。

同样详细介绍可以参考之前的文章，这一篇是W25Q64的文件系统移植，只看前两个小节即可，当然想要了解 W25Q64 的移植可以继续往下看：

【STM32】四万字详解最新版本（ff16）FatFs文件系统移植（库函数版本）-CSDN博客

下面我们对SD卡进行移植文件系统的过程其实和这个差不多。

3. 移植使用

3.1 前期准备

这里我实在我之前移植好的 SD 卡程序的基础上进行移植 FatFs 文件系统：

基于STM32使用SDIO读写SD卡数据.zip资源-CSDN下载

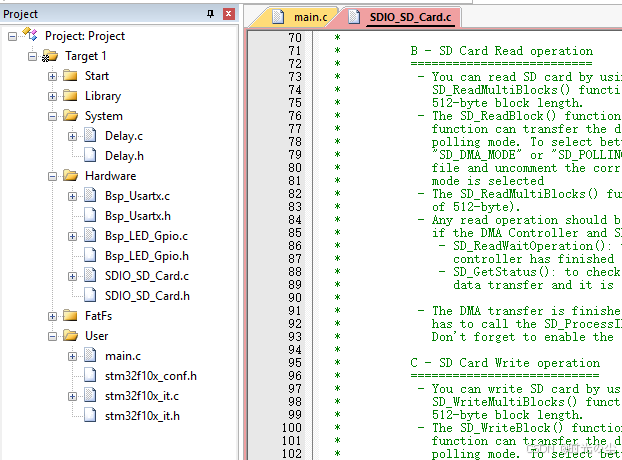

将工程中测试部分删掉，留下SDIO_SD_Card文件即可：

找到 FatFs 官网，下载其当前最新版本的文件系统：

FatFs - Generic FAT Filesystem Module

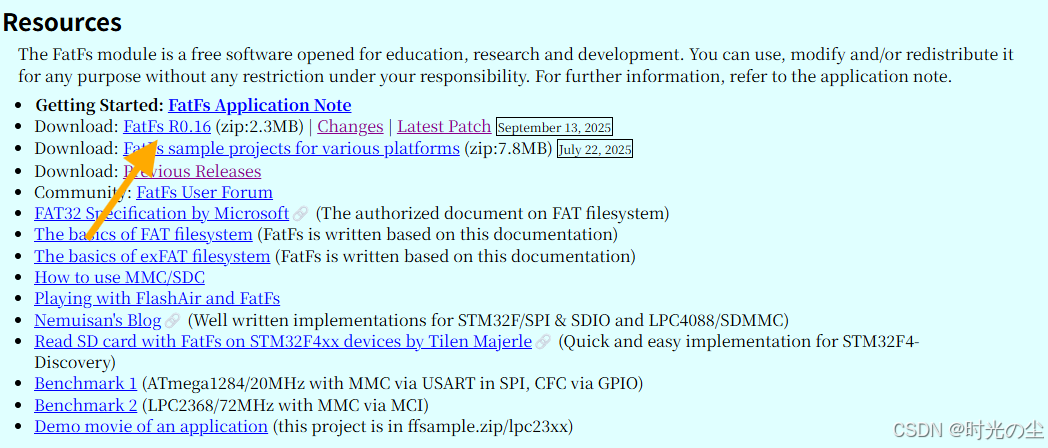

找到图示位置，我们可以下载当前最新版本，点击Changes可以查看版本变更信息：

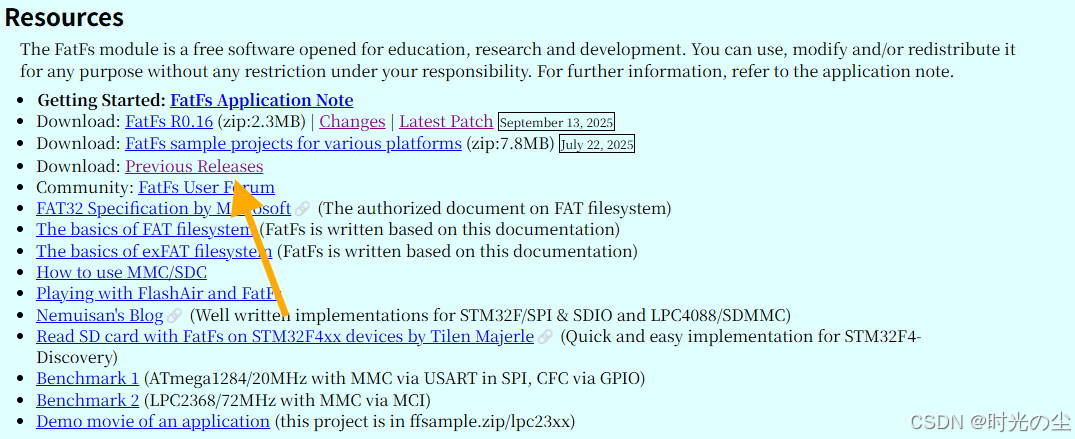

也可以通过图示位置查找之前版本：

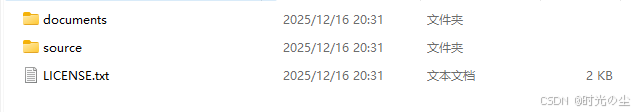

这里我以当前最新版本为例，下载完解压缩如下：

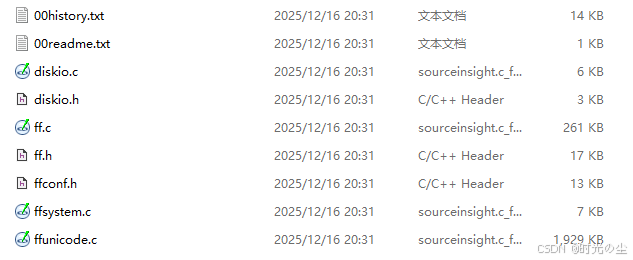

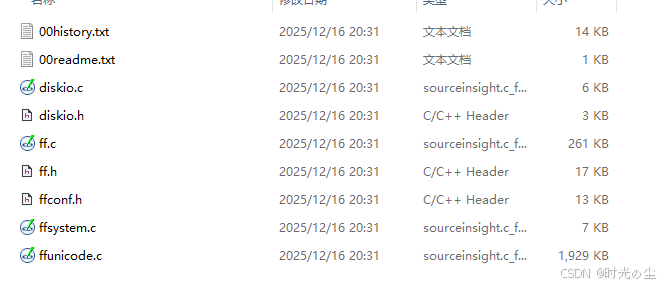

这里主要查看source文件：

对于其中的文件我整理了一个表格：

文件名	功能名	说明
ffconf.h	FATFS 模块配置文件	根据需求来配置
ff.h	FATFS 和应用模块共用的包含文件	不需要修改
ff.c	FATFS 模块源代码（文件系统 API）	不需要修改
diskio.h	FATFS 和 disk I/O 模块共用的包含文件	不需要修改
diskio.c	FATFS 和 disk I/O 模块接口层文件	与硬件相关代码
ffunicode.c	FATFS 所支持的字体代码转换表	不需要修改
ffsystem.c	FATFS 的 OS 相关函数示例代码	没用到

上表可以看出我们实际需要修改的其实就两个文件：ffconf.h 和 diskio.c，这里我们现将这些文件复制到工程当中，找到刚下载好的FatFs文件的source文件夹下的文件：

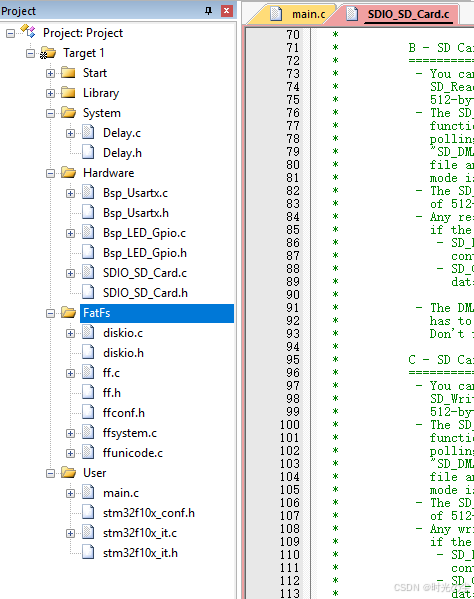

先把这些文件包含进来：

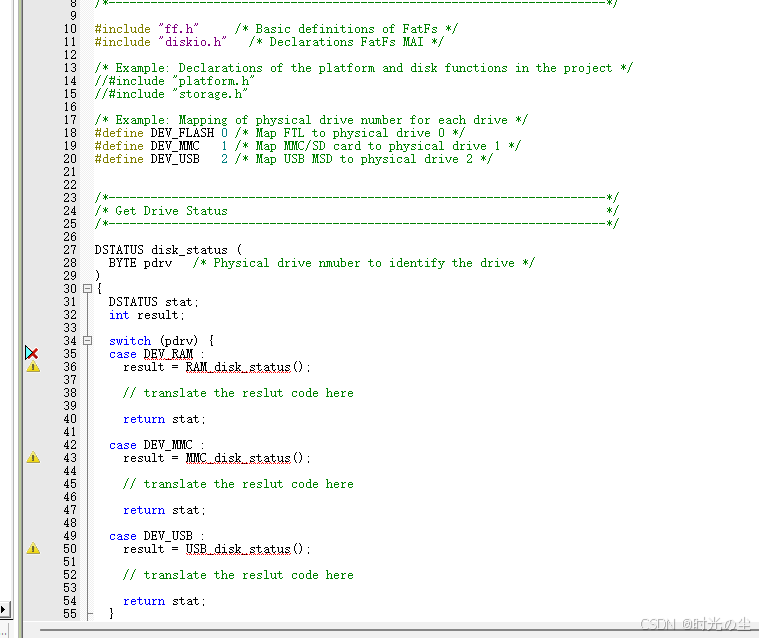

此时我们编译一下会发现一个报错，那是因为 platform.h 和 storage.h 这两个头文件，并非 FatFs 必需的核心文件，是开发者编写底层驱动时自定义的平台 / 存储相关头文件，因此默认不存在，我们这里直接删掉或者注释掉都可以：

不过我们发现我们注释完还是有一堆报错，那是因为这里的一些文件都是调用的前面哪些文件的一些测试用例，也先注释掉即可，下面我们在进行移植SD卡文件的时候再进行修改。

按照上面更改完后，再次运行会发现还有一个报错，那是因为FatFs 内核需要 get_fattime() 函数提供当前时间戳，但该函数是用户需自定义实现的接口，默认未定义。

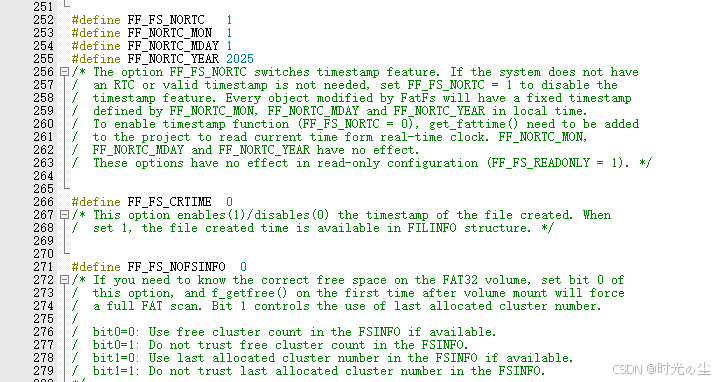

解决方法一：我们直接在 ffconf.h 文件找到 FF_FS_NORTC 将其值改为1，禁用当前时间戳功能，采用文件固定的时间戳：

其中：

宏定义	当前值	功能说明
FF_FS_NORTC	0	时间戳功能开关： 0 = 启用（必须实现 get_fattime() 函数读取 RTC 时间）； 1 = 禁用（文件时间固定为 FF_NORTC_*）
FF_NORTC_MON	1	禁用时间戳时的固定月份（1-12）； FF_FS_NORTC=0 时此值无效
FF_NORTC_MDAY	1	禁用时间戳时的固定日期（1-31）；FF_FS_NORTC=0 时此值无效
FF_NORTC_YEAR	2025	禁用时间戳时的固定年份；FF_FS_NORTC=0 时此值无效

剩下的警告不用管，那是因为我们diskio.c文件声明了变量但是未调用，等我们后续将注释的解开用上就会消失。

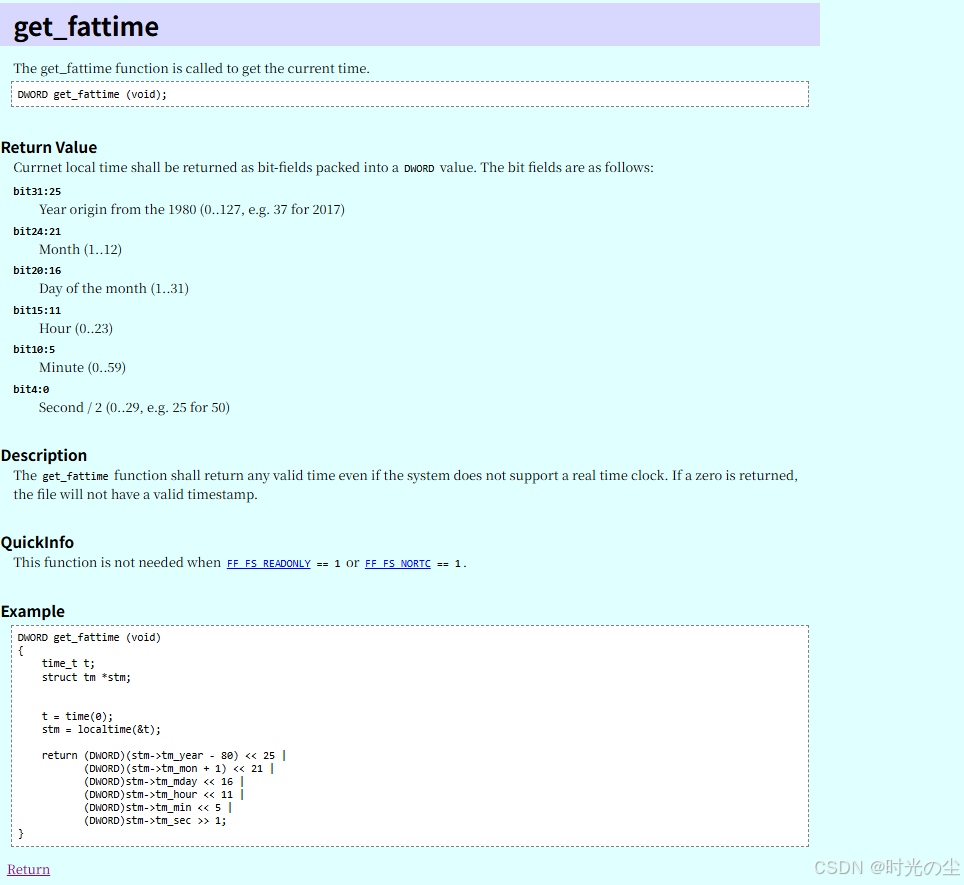

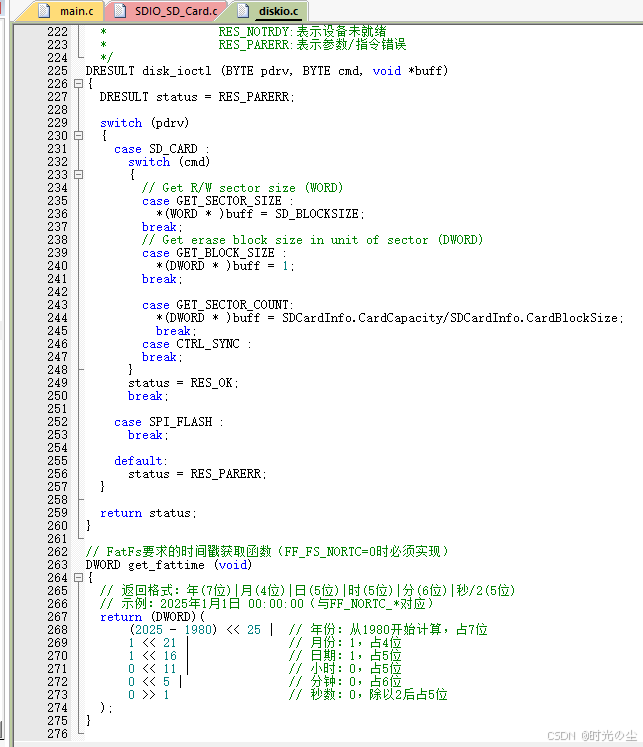

方法二：前面也说了，这里缺少get_fattime，我们找到官网把复制其函数原型，给添加进来：

这里我们随便放一个返回值（注意此时也是固定时间戳，想要获取当前时间戳，需要RTC时钟去获取真实时间）：

cpp 复制代码

// FatFs要求的时间戳获取函数（FF_FS_NORTC=0时必须实现）
DWORD get_fattime (void)
{
	// 返回格式：年(7位)|月(4位)|日(5位)|时(5位)|分(6位)|秒/2(5位)
	// 示例：2025年1月1日 00:00:00（与FF_NORTC_*对应）
	return (DWORD)(
			(2025 - 1980) << 25 |  // 年份：从1980开始计算，占7位
			1 << 21 |              // 月份：1，占4位
			1 << 16 |              // 日期：1，占5位
			0 << 11 |              // 小时：0，占5位
			0 << 5 |               // 分钟：0，占6位
			0 >> 1                 // 秒数：0，除以2后占5位
	);
}

3.2 修改ffconf.h

3.2.1 FF_CODE_PAGE

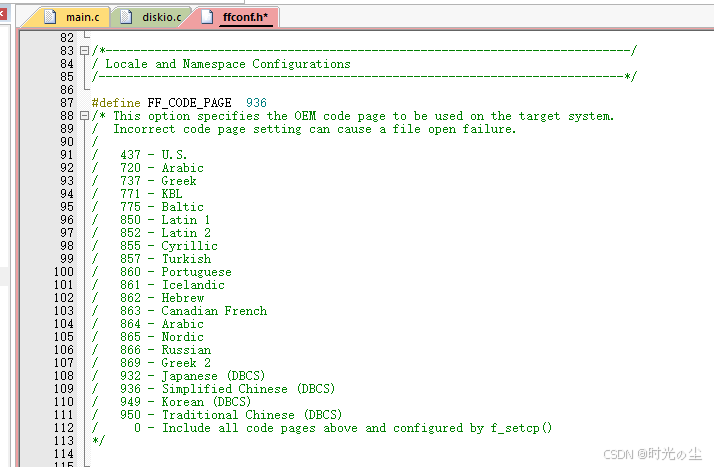

找到 FF_CODE_PAGE 宏定义设置语言类型为：简体中文（DBCS 双字节编码），其对应GBK/GB2312 编码：

3.2.2 FF_USE_STRFUNC

找到 FF_CODE_PAGE 宏定义将其设置为1，这样我们就可以使用如：f_gets()、f_putc()、f_puts()、f_printf()这些函数：

配置项	当前值	核心作用
FF_USE_STRFUNC	0	字符串操作 API 开关（控制 f_gets()/f_putc()/f_puts()/f_printf()）： 0 = 禁用（所有字符串 API 不可用）； 1 = 启用（无 LF→CRLF 换行转换）； 2 = 启用（带 LF→CRLF 换行转换）
FF_PRINT_LLI	0	f_printf()长整型支持： 0 = 禁用（不支持 long long 类型参数）； 1 = 启用（需 C99 及以上编译器）
FF_PRINT_FLOAT	0	f_printf()浮点型支持： 0 = 禁用（不支持 float/double 类型参数）； 1/2 = 启用（需 C99 及以上编译器）
FF_STRF_ENCODE	0	字符串 API 的文件字符编码假设（仅 FF_USE_STRFUNC≠0且 FF_LFN_UNICODE≥1 时生效）： 0 = 当前编码页（如 936）的 ANSI/OEM 编码； 1 = UTF-16LE； 2 = UTF-16BE； 3 = UTF-8

3.2.3 FF_FS_READONLY

找到 FF_FS_READONLY 宏定义将其设置为0，启用文件系统的读写功能：

赋值	模式	功能说明
0	读写模式（默认）	启用文件系统的读 + 写全部功能，支持创建、修改、删除文件 / 目录等操作
1	只读模式	仅保留文件读取功能，禁用所有写入 / 修改类操作，同时精简相关 API 代码占用

3.2.4 FF_VOLUMES

找到 FF_VOLUMES 根据自身想要使用多少设备，例如SD卡，Flash等进行设置，就是我们上面移植代码时，switch中注释掉部分：

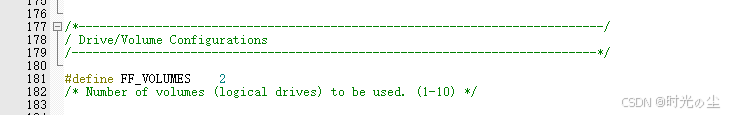

这里我们不需要这么多，只需要Flash和SD卡（预留），因此将值改为2：

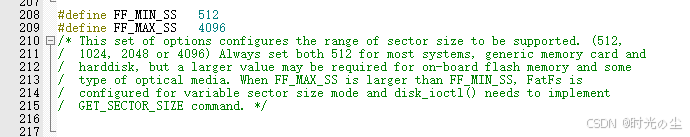

3.2.5 FF_MIN_SS/FF_MAX_SS

对于这两个值分别代表了扇区（簇）的大小的上下限：

宏名	取值	含义
FF_MIN_SS	512	FatFs 能兼容的最小扇区大小（下限），不可低于 512（FatFs 强制规范）
FF_MAX_SS	4096	FatFs 能兼容的最大扇区大小（上限），仅支持 2 的幂（512/1024/2048/4096）

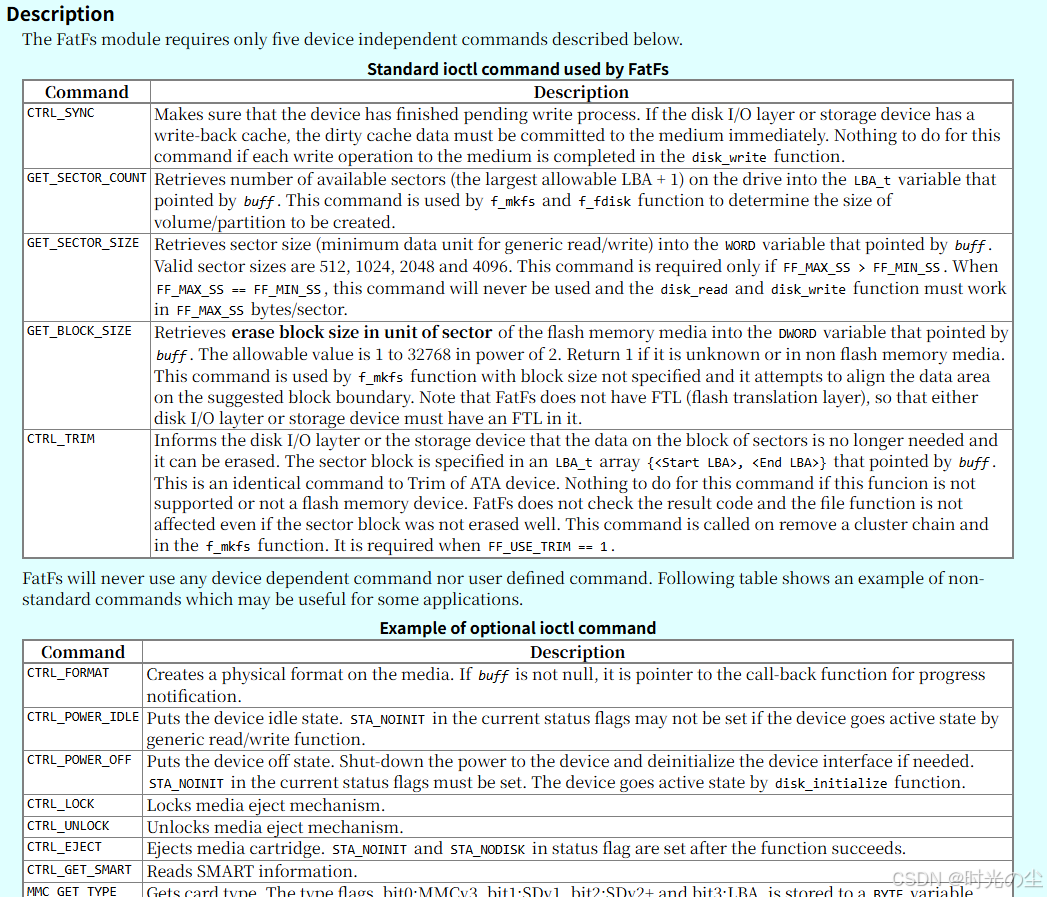

其中，若FF_MAX_SS > FF_MIN_SS（如当前512<4096）：FatFs进入可变扇区大小模式；必须在disk_ioctl()函数中实现 GET_SECTOR_SIZE 指令（返回对应设备的实际扇区大小）；

若FF_MAX_SS == FF_MIN_SS：FatFs进入固定扇区大小模式；disk_ioctl()的 GET_SECTOR_SIZE 指令不会被调用，disk_read/disk_write需强制以该固定值为单位工作。

举个例子：

场景	配置建议	原因
仅适配 SD 卡	FF_MIN_SS=512 FF_MAX_SS=512	固定 512 字节（SD 卡行业标准），无需实现GET_SECTOR_SIZE。
仅适配 SPI Flash	FF_MIN_SS=4096 FF_MAX_SS=4096	固定 4096 字节（SPI Flash 硬件擦除单元），避免地址换算错误。
同时适配 SD 卡 + SPI Flash	FF_MIN_SS=512 FF_MAX_SS=4096	可变模式，通过GET_SECTOR_SIZE区分设备，兼容两种硬件。

这里我们按照同时适配 SD 卡 + SPI Flash，进行更改：

3.2.6 FF_USE_MKFS

该宏定义的操作是0（禁止）或者1（使能）格式化函数 f_mkfs 的使用，如果不使能，那么我们初始化时无法进行格式化操作：

3.2.7 FF_USE_LFN

用于开关长文件名（LFN）支持功能，其中：

0: 禁用长文件名功能。FF_MAX_LFN 无任何作用。
1: 启用长文件名功能，使用 BSS 段的静态工作缓冲区。始终不支持线程安全。
2: 启用长文件名功能，使用栈（STACK）上的动态工作缓冲区。
3: 启用长文件名功能，使用堆（HEAP）上的动态工作缓冲区。

类型	规则
短文件名	8 个字符主名 + 3 个字符扩展名（如 test.txt），仅支持 ASCII 字符，仅能创建 / 访问短文件名，超出规则会被自动截断（如 longfilename.txt → longfi~1.txt）
长文件名	最长 255 个字符，支持中文 / 特殊字符，兼容 Windows/macOS

这里我们后续想要使用中文字符，所以这里给个1，最长大小255：

3.3 修改diskio.c

3.3.1 宏定义修改

把之前的宏定义注释掉，并且把switch也全部注释掉，自己声明两个宏定义：

cpp 复制代码

#define SD_CARD	        0	//用于识别SD卡
#define SPI_FLASH		1	//用于识别外部FLASH

此时把 SD 卡的头文件也引用过来，方便后续调用。

3.3.2 初始化磁盘驱动器

首先我们找到 disk_initialize() 函数，将其注释解除，将我们上面声明的宏定义放进去，然后开始对 SD 卡的初始化操作，调用初始化函数：

cpp 复制代码

		case SD_CARD:
			SD_Init();
			break;

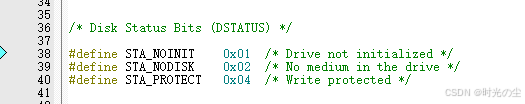

然后我们声明一个变量作为该函数的返回值，我们由上面知道 disk_initialize() 函数的返回值有三种状态：

|---------|-------------|------------------------------------------------------------------------|
| 返回值 | STA_NOINIT | 函数执行成功时，该标志会被清零；若初始化失败，该标志保持置位状态（代表设备未就绪）；其他状态标志含义参考 disk_status 函数。 |
| 返回值 | STA_NODISK | 驱动器中无存储介质，没有设备；注意：不可移除型驱动器该标志始终清零；FatFs 不读取该标志 |
| 返回值 | STA_PROTECT | 存储介质处于写保护状态；注意：无写保护功能的驱动器该标志始终清零；STA_NODISK 置位时该标志无效 |

这里默认未初始化状态：

cpp 复制代码

DSTATUS status = STA_NOINIT;

我们知道 SD_Init() 初始化成功返回 SD_OK，因此这里在做一下判断，如果成功标记为就绪，如果失败保持未初始化状态：

cpp 复制代码

DSTATUS disk_initialize (BYTE pdrv)
{
	DSTATUS status = STA_NOINIT;

	switch (pdrv)
	{
		case SD_CARD:
			if(SD_Init() == SD_OK)//调用SDIO驱动的初始化函数
			{
				status &= ~STA_NOINIT;//初始化成功，标记为就绪
			}
			else
			{
				status = STA_NOINIT;//初始化失败，保持未初始化
			}
			break;

		case SPI_FLASH:
			break;

		default:
			status = STA_NOINIT;
	}
	return status;
}

3.3.3 获取磁盘状态

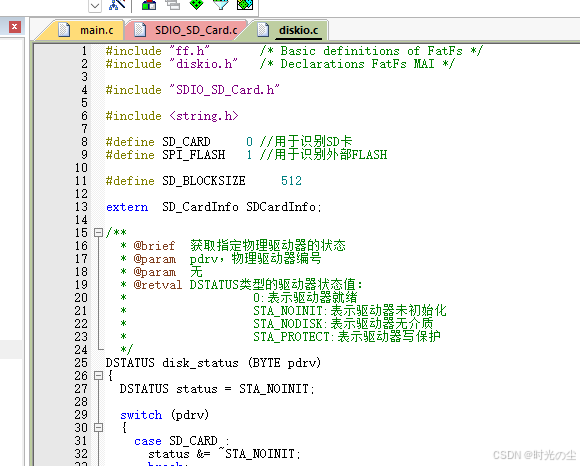

找到 disk_status() 函数，我们在这里进行判断设备状态，先将之前的注释去掉，将宏定义加进去，整理一下：

cpp 复制代码

/*-----------------------------------------------------------------------*/
/* Get Drive Status   获取设备状态                                        */
/*-----------------------------------------------------------------------*/

DSTATUS disk_status (BYTE pdrv)/* Physical drive nmuber to identify the drive */
{
	DSTATUS status = STA_NOINIT;

	switch (pdrv)
	{
		case SD_CARD :
			break;

		case SPI_FLASH :
			break;

		default:
			status = STA_NOINIT;
	}
	return status;
}

FatFs 在操作驱动器前，会先调用该函数检查驱动器状态，我们在调用 SD_Init() 的时候其实以及完成了这个功能（当然也可以更加细化操作，严谨一点），这里直接给就绪：

cpp 复制代码

DSTATUS disk_status (BYTE pdrv)
{
	DSTATUS status = STA_NOINIT; // 默认状态：未初始化

	switch (pdrv)
	{
		case SD_CARD :
			status &= ~STA_NOINIT; // 清除"未初始化"标志，标记为就绪
			break;

		case SPI_FLASH :
			break;

		default:
			status = STA_NOINIT;
	}
	return status;
}

3.3.4 从磁盘驱动器读扇区

上面初始化完成后，我们开始读取磁盘数据，先整理一下：

cpp 复制代码

/**
  * @brief  读取指定驱动器的扇区数据
  * @param  pdrv，物理驱动器编号（用于标识要操作的驱动器）
  * @param  buff，存储读取数据的数据缓冲区指针
  * @param  sector，起始扇区地址（LBA格式）
  * @param  count，要读取的扇区数量
  * @retval DRESULT类型的操作结果：
	*                RES_OK:表示操作成功
	*                RES_ERROR:表示读写错误
	*                RES_WRPRT:表示介质写保护
	*                RES_NOTRDY:表示设备未就绪
	*                RES_PARERR:表示参数错误
  */
DRESULT disk_read (BYTE pdrv, BYTE *buff, LBA_t sector, UINT count)
{
	DRESULT status = RES_PARERR;//默认返回参数错误

	switch (pdrv)
	{
		case SD_CARD :
			break;

		case SPI_FLASH :
			break;

		default:
			status = RES_PARERR;
	}

	return status;
}

读取数据需要使用到 SD_ReadMultiBlocks() 函数，其函数原型：

cpp 复制代码

SD_Error SD_ReadMultiBlocks(uint8_t *readbuff, uint32_t ReadAddr, uint16_t BlockSize, uint32_t NumberOfBlocks)

readbuff：输出缓冲区（存放读取的数据）；
ReadAddr：读取起始地址（字节地址，高容量卡自动转换为块地址）；
BlockSize：块大小（固定 512，高容量卡强制覆盖为 512）；
NumberOfBlocks：要读取的块数。

这里读取数据缓冲区也就是磁盘读取的 buff，起始地址为 sector*SDCardInfo.CardBlockSize，其中SDCardInfo：

cpp 复制代码

typedef struct
{
  SD_CSD SD_csd;//存储 SD 卡的硬件特性参数
  SD_CID SD_cid;//存储 SD 卡的唯一身份信息
  uint64_t CardCapacity; //SD 卡的总容量
  uint32_t CardBlockSize; //SD 卡的单块（扇区）大小（字节），SD 卡标准规定默认值为 512 字节
  uint16_t RCA;//SD 卡初始化后，主机（STM32）为卡分配的唯一逻辑地址
  uint8_t CardType;//标识 SD 卡的类型，是地址转换、协议适配的核心参数
} SD_CardInfo;

CardBlockSize代表的是 SD 卡的单块（扇区）大小（字节），SD 卡标准规定默认值为 512 字节，块大小也就是 SDCardInfo.CardBlockSize，要读取的块数也就是 count，创建一个参数用于接收返回值：

cpp 复制代码

SD_Error sd_state;

sd_state = SD_ReadMultiBlocks(buff,sector * SDCardInfo.CardBlockSize, SDCardInfo.CardBlockSize,count);

然后等待数据读取，返回是否读取成功：

cpp 复制代码

sd_state = SD_ReadMultiBlocks(buff,sector * SDCardInfo.CardBlockSize, SDCardInfo.CardBlockSize,count);

sd_state = SD_WaitReadOperation();
while(SD_GetStatus() != SD_TRANSFER_OK);

if (sd_state == SD_OK)
	status = RES_OK;
else
	status = RES_ERROR;

当然我们也可以给出具体值，进行宏定义操作：

cpp 复制代码

#define SD_BLOCKSIZE     512// SD卡默认扇区大小（固定512字节）

将块大小替换掉：

cpp 复制代码

/* 调用SDIO驱动的多块读函数 */
SD_state=SD_ReadMultiBlocks(buff,(uint64_t)sector*SD_BLOCKSIZE,SD_BLOCKSIZE,count);//数据缓冲区,起始地址（LBA扇区→字节地址）,单块大小（512字节）,读取的扇区数量

if(SD_state==SD_OK)
{
	/* Check if the Transfer is finished */
	SD_state=SD_WaitReadOperation();// 等待读操作完成（必须！否则数据未传输完就返回）
	while(SD_GetStatus() != SD_TRANSFER_OK);
}
if(SD_state!=SD_OK)
	status = RES_PARERR;
else
	status = RES_OK;

这里需要注意一下，我们 SD 卡的数据读写操作，是通过 DMA 进行数据传输的，需要注意，我们配置的是要求缓冲区地址是 4 字节对齐的，如果不对齐 DMA 传输会出错，因此我们在进行上面数据读写之前，还要进行缓冲区地址的对齐，我们通过与操作，判断缓冲区地址的最后 2 位是否为 0（非 0 则未对齐）：

cpp 复制代码

(DWORD)buff&3

举个例子

假如地址为：0x20000001，最后两位为01，01&11=1结果非零地址未对齐；

假如地址为：0x20000000，最后两位为00，00&11=0结果为零地址对齐；

若未对齐，先将数据读入 4 字节对齐的临时缓冲区scratch：

cpp 复制代码

DWORD scratch[SD_BLOCKSIZE / 4]; // 4字节对齐的临时缓冲区（512/4=128个DWORD）

再通过memcpy拷贝到用户缓冲区：

cpp 复制代码

while (count--)
{
	res = disk_read(SD_CARD,(void *)scratch, sector++, 1);// 先读入对齐的临时缓冲区

	if (res != RES_OK)
	{
		break;
	}
	memcpy(buff, scratch, SD_BLOCKSIZE);// 再拷贝到用户缓冲区（非对齐）
	buff += SD_BLOCKSIZE;
}

此时代码：

cpp 复制代码

/**
  * @brief  读取指定驱动器的扇区数据
  * @param  pdrv，物理驱动器编号（用于标识要操作的驱动器）
  * @param  buff，存储读取数据的数据缓冲区指针
  * @param  sector，起始扇区地址（LBA格式）
  * @param  count，要读取的扇区数量
  * @retval DRESULT类型的操作结果：
	*                RES_OK:表示操作成功
	*                RES_ERROR:表示读写错误
	*                RES_WRPRT:表示介质写保护
	*                RES_NOTRDY:表示设备未就绪
	*                RES_PARERR:表示参数错误
  */
DRESULT disk_read (BYTE pdrv, BYTE *buff, LBA_t sector, UINT count)
{
	DRESULT status = RES_PARERR;//默认返回参数错误
	SD_Error SD_state = SD_OK;

	switch (pdrv)
	{
		case SD_CARD :
		  if((DWORD)buff&3)//缓冲区地址非4字节对齐时的兼容（STM32 DMA要求4字节对齐）
			{
				DRESULT res = RES_OK;
				DWORD scratch[SD_BLOCKSIZE / 4];// 4字节对齐的临时缓冲区（512/4=128个DWORD）

				while (count--)
				{
					res = disk_read(SD_CARD,(void *)scratch, sector++, 1);// 先读入对齐的临时缓冲区

					if (res != RES_OK)
					{
						break;
					}
					memcpy(buff, scratch, SD_BLOCKSIZE);// 再拷贝到用户缓冲区（非对齐）
					buff += SD_BLOCKSIZE;
				}
		    return res;
			}

			/* 调用SDIO驱动的多块读函数 */
			SD_state=SD_ReadMultiBlocks(buff,(uint64_t)sector*SD_BLOCKSIZE,SD_BLOCKSIZE,count);//数据缓冲区,起始地址（LBA扇区→字节地址）,单块大小（512字节）,读取的扇区数量

		  if(SD_state==SD_OK)
			{
				/* Check if the Transfer is finished */
				SD_state=SD_WaitReadOperation();// 等待读操作完成（必须！否则数据未传输完就返回）
				while(SD_GetStatus() != SD_TRANSFER_OK);
			}
			if(SD_state!=SD_OK)
				status = RES_PARERR;
		  else
			  status = RES_OK;
			break;

		case SPI_FLASH :
			break;

		default:
			status = RES_PARERR;
	}

	return status;
}

3.3.5 从磁盘驱动器写扇区

也是先简单整理一下：

cpp 复制代码

#if FF_FS_READONLY == 0

DRESULT disk_write (BYTE pdrv, const BYTE *buff, LBA_t sector, UINT count)
{
	DRESULT status = RES_PARERR;

	switch (pdrv)
	{
		case SD_CARD :
			break;

		case SPI_FLASH :
			break;

		default:
			status = RES_PARERR;
	}
	return RES_PARERR;
}

#endif

这里我们也可以看出 FF_FS_READONLY 如果不设置为0，就无法进行写操作，写入操作和读取操作差不多，只不过一个调用写函数，一个调用读函数：

cpp 复制代码

sd_state = SD_WriteMultiBlocks((uint8_t *)buff,sector * SDCardInfo.CardBlockSize, SDCardInfo.CardBlockSize,count);

sd_state = SD_WaitWriteOperation();
while(SD_GetStatus() != SD_TRANSFER_OK);

if (sd_state == SD_OK)
	status = RES_OK;
else
	status = RES_ERROR;

写操作同样需要，地址对齐，操作和读类似，只不过读是先读在拷贝，写是先拷贝在读：

cpp 复制代码

if((DWORD)buff&3) // 判断缓冲区地址是否4字节对齐（同disk_read逻辑）
{
	DRESULT res = RES_OK;
	// 定义4字节对齐的临时缓冲区（512/4=128个DWORD，天然对齐）
	DWORD scratch[SD_BLOCKSIZE / 4];

	while (count--)
	{
		// 步骤1：将用户非对齐缓冲区的数据拷贝到对齐的临时缓冲区
		memcpy( scratch,buff,SD_BLOCKSIZE);
		// 步骤2：递归调用自身，写入1个扇区（此时scratch是对齐的）
		res = disk_write(SD_CARD,(void *)scratch, sector++, 1);
		if (res != RES_OK) {
			break; // 写入失败则退出循环
		}
		// 步骤3：缓冲区指针后移，准备写入下一个扇区
		buff += SD_BLOCKSIZE;
	}
	return res; // 返回最终写入状态
}

3.3.6 控制设备实现指定功能

同样的现将函数整理一下：

cpp 复制代码

DRESULT disk_ioctl (BYTE pdrv, BYTE cmd, void *buff)
{
	DRESULT status = RES_PARERR;

	switch (pdrv)
	{
		case SD_CARD :
			break;

		case SPI_FLASH :
			break;

		default:
			status = RES_PARERR;
	}

	return RES_PARERR;
}

在开始编写前我们先来到官网，找到 disk_ioctl() 函数的介绍，找到其的一些相关指令：

其中上方的表格为 FatFs 定义的通用指令，不依赖具体存储设备（如 SPI Flash、SD 卡），所有底层存储驱动都需按统一规则实现这些指令，下面的表格为非标准指令，这些指令有些应用可能会用上，这里对标准指令翻译了一下：

指令	作用	描述
CTRL_SYNC	让存储设备把 "暂存的写数据" 真正写到硬件里，避免数据丢失	确保设备已完成挂起的写操作。若磁盘 I/O 层或存储设备带有回写缓存，必须立即将脏缓存数据提交到介质。若每次写操作在 disk_write 函数中已完成，则此指令无需处理。
GET_SECTOR_COUNT	告诉 FatFs：设备能用于文件系统的扇区总数（决定文件系统最大可用空间）	将驱动器上可用扇区数量（最大允许的 LBA 地址 + 1）读取到 buff 指向的 LBA_t 变量中。此指令被 f_mkfs 和 f_fdisk 函数用于确定要创建的卷 / 分区大小。
GET_SECTOR_SIZE	告诉 FatFs：设备一次能读写的最小字节数（扇区大小）	将最小通用读写数据单元（扇区大小）读取到 buff 指向的 WORD 变量中。合法的扇区大小为 512、1024、2048、4096。仅当 FF_MAX_SS > FF_MIN_SS 时需要此指令；若 FF_MAX_SS == FF_MIN_SS，此指令不会被调用，且 disk_read/disk_write 函数必须以 FF_MAX_SS 字节为单位工作。
GET_BLOCK_SIZE	告诉 FatFs：设备一次最少能擦除多少个扇区（优化擦除效率）	将闪存介质的擦除块大小（以扇区为单位）读取到 buff 指向的 DWORD 变量中。擦除块大小需是 2 的幂（范围 1~32768）；若未知或非闪存介质，返回 1。此指令被未指定块大小的 f_mkfs 函数使用，用于尝试将数据区对齐到建议的块边界。注意：FatFs 无 FTL（闪存转换层），因此磁盘 I/O 层或存储设备必须自带 FTL。
CTRL_TRIM	告诉设备：某段扇区的数据没用了，可以擦除（提升闪存写入效率）	通知磁盘 I/O 层或存储设备：某块扇区上的数据不再需要，可以被擦除。扇区块由 buff 指向的 LBA_t 数组（<起始 LBA>、<结束 LBA>）指定。此指令与 ATA 设备的 Trim 指令功能一致。若不支持此功能或非闪存介质，无需处理此指令。FatFs 不检查此指令的结果码，即使扇区块未被擦除，文件函数也不受影响。此指令在删除簇链时被调用，且仅当 FF_USE_TRIM == 1 时需要。

为什么需要这些指令呢？那是因为 FatFs 不直接操作硬件，而是通过发送这些指令给 disk_ioctl 函数，获取设备信息或控制设备行为，保证文件系统适配不同存储介质（SPI Flash/SD 卡 / U 盘）的通用性。

由于我们会使用 disk_write 进行写操作，因此 CTRL_SYNC 暂时不需要配置，然后对于 GET_SECTOR_COUNT，其是设备能用于文件系统的扇区总数，由于不同 SD 卡，容量可能是不一样的，这里我们根据 SD 卡的总容量，除以单块的大小知道总扇区数量，这里也是用到了 SDCardInfo 用来获取相关参数：

cpp 复制代码

/* 扇区数量 */
case GET_SECTOR_COUNT:
	*(DWORD * )buff = SDCardInfo.CardCapacity/SDCardInfo.CardBlockSize;
break;

区块扇区的大小：

cpp 复制代码

/* 扇区大小  */
case GET_SECTOR_SIZE :
	*(WORD * )buff = SDCardInfo.CardBlockSize;
break;

同时擦除扇区的个数这里设为1：

cpp 复制代码

case GET_BLOCK_SIZE :
	*(DWORD * )buff = 1;
break;

此时代码：

cpp 复制代码

DRESULT disk_ioctl (BYTE pdrv, BYTE cmd, void *buff)
{
	DRESULT status = RES_PARERR;

	switch (pdrv)
	{
		case SD_CARD :
			switch (cmd)
			{
				// Get R/W sector size (WORD)
				case GET_SECTOR_SIZE :
					*(WORD * )buff = SD_BLOCKSIZE;
				break;
				// Get erase block size in unit of sector (DWORD)
				case GET_BLOCK_SIZE :
					*(DWORD * )buff = 1;
				break;

				case GET_SECTOR_COUNT:
					*(DWORD * )buff = SDCardInfo.CardCapacity/SDCardInfo.CardBlockSize;
					break;
				case CTRL_SYNC :
				break;
			}
			status = RES_OK;
			break;

		case SPI_FLASH :
			break;

		default:
			status = RES_PARERR;
	}

	return status;
}

3.4 主函数

在主函数开始前，我们还需要在了解几个函数。

3.4.1 f_mount()函数

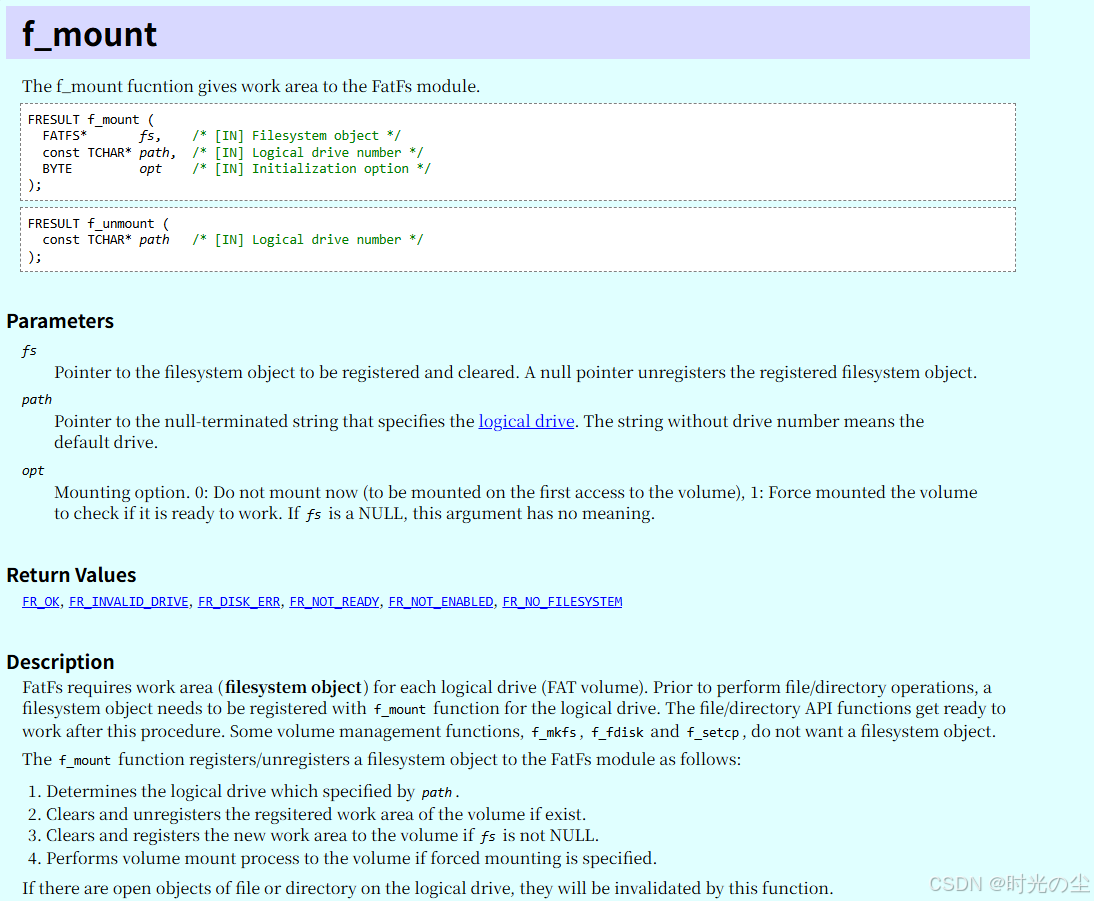

首先在官网找到这个函数：

f_mount函数的作用就是挂载逻辑驱动器，也就是为 FatFs 模块分配并注册文件系统工作区，其中：

参数	作用	嵌入式场景
fs	指向要注册并清空的文件系统对象的指针；传入 NULL 表示注销已注册的文件系统对象	需提前定义 FATFS fs（工作区），传入 &fs 表示挂载；传入 NULL 等价于调用 f_unmount；每个逻辑驱动器需独立的 FATFS 对象（如 SD 卡和 SPI Flash 各一个）。
path	指向以空字符结尾的字符串，指定逻辑驱动器；无驱动器号的字符串表示默认驱动器	FatFs 中逻辑驱动器用 "/0:"（驱动器 0）、"/1:"（驱动器 1）表示；传入 "" 或 "/" 表示默认驱动器（通常是驱动器 0）；对应你代码中的 SD_CARD/SPI_FLASH（需绑定逻辑驱动器号）。
opt	挂载选项： 0 = 暂不挂载（首次访问卷时自动挂载）； 1 = 强制挂载卷，检查是否就绪；若 fs 为 NULL，此参数无效	opt=0：延迟挂载，首次读写文件时才检测硬件，节省初始化时间； opt=1：立即检测硬件（如 SPI Flash 是否存在），失败返回 FR_NOT_READY；仅挂载时有效，卸载时无意义。

我们在调用前先声明一下 SD 卡的工作区域：

cpp 复制代码

FATFS fs;

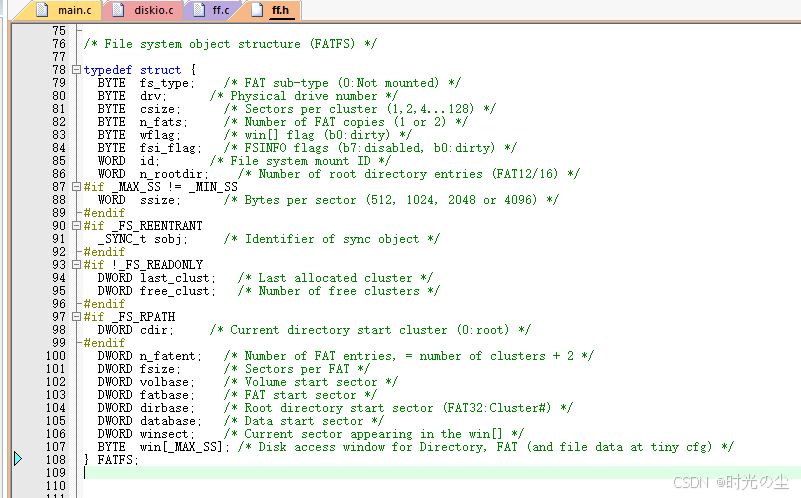

其中对于 FATFS 的结构体可以在ff.h文件查看：

这些结构体的作用，可以结合FatFs文章的1.3的流程进行理解。简单来说就是我们想把磁盘分配成什么样式的。

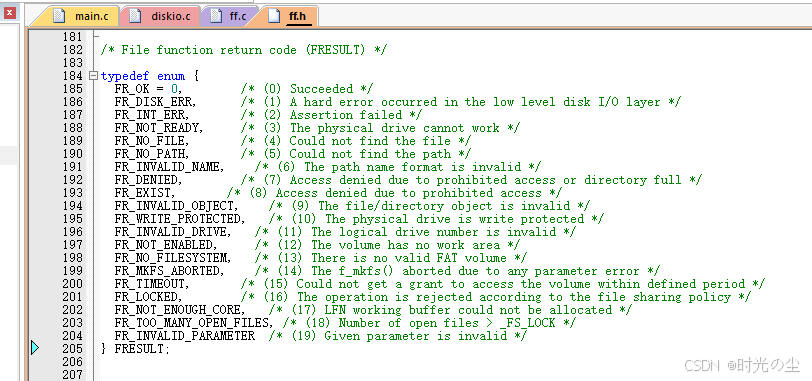

从官网介绍我们知道，在调用完 f_mount后，无论成功与否他都会返回响应结果，返回的结果相关含义我们可以在ff.h进行查看：

这里简单翻译一下：

cpp 复制代码

/* 文件函数返回码（FRESULT）：FatFs所有文件操作函数的返回值类型 */
typedef enum {
	FR_OK = 0,				/* (0) Function succeeded：操作成功 */
	FR_DISK_ERR,			/* (1) A hard error occurred in the low level disk I/O layer：底层磁盘I/O层发生硬件错误 */
	FR_INT_ERR,				/* (2) Assertion failed：断言失败（FatFs内部逻辑错误） */
	FR_NOT_READY,			/* (3) The physical drive does not work：物理驱动器未就绪（如SD卡未插入、SPI Flash通信失败） */
	FR_NO_FILE,				/* (4) Could not find the file：找不到指定文件 */
	FR_NO_PATH,				/* (5) Could not find the path：找不到指定路径（目录不存在） */
	FR_INVALID_NAME,		/* (6) The path name format is invalid：路径名格式无效（如含非法字符、超长） */
	FR_DENIED,				/* (7) Access denied due to a prohibited access or directory full：访问被拒绝（权限禁止/目录满） */
	FR_EXIST,				/* (8) Access denied due to a prohibited access：文件/目录已存在（创建/重命名时冲突） */
	FR_INVALID_OBJECT,		/* (9) The file/directory object is invalid：文件/目录对象无效（如操作已关闭的文件句柄） */
	FR_WRITE_PROTECTED,		/* (10) The physical drive is write protected：物理驱动器写保护（无法写入/删除） */
	FR_INVALID_DRIVE,		/* (11) The logical drive number is invalid：逻辑驱动器编号无效（如指定"/2:"但仅注册了0/1驱动器） */
	FR_NOT_ENABLED,			/* (12) The volume has no work area：卷无工作区（未调用f_mount注册FATFS对象） */
	FR_NO_FILESYSTEM,		/* (13) Could not find a valid FAT volume：找不到有效的FAT卷（驱动器未格式化） */
	FR_MKFS_ABORTED,		/* (14) The f_mkfs function aborted due to some problem：f_mkfs格式化函数因错误中止 */
	FR_TIMEOUT,				/* (15) Could not take control of the volume within defined period：卷控制超时（如抢占总线超时） */
	FR_LOCKED,				/* (16) The operation is rejected according to the file sharing policy：文件被锁定（共享策略拒绝操作） */
	FR_NOT_ENOUGH_CORE,		/* (17) LFN working buffer could not be allocated, given buffer size is insufficient or too deep path：内存不足（LFN缓冲区分配失败/路径过深/缓冲区太小） */
	FR_TOO_MANY_OPEN_FILES,	/* (18) Number of open files > FF_FS_LOCK：打开文件数超过FF_FS_LOCK限制 */
	FR_INVALID_PARAMETER	/* (19) Given parameter is invalid：传入参数无效（如空指针、非法数值） */
} FRESULT;

这里我们创建一个变量用来接收结果：

cpp 复制代码

FRESULT res_sd;

此时的调用：

cpp 复制代码

	res_sd = f_mount(&fs,"0:",1);
	printf("文件系统第一次挂载: %d\r\n",res_sd);

3.4.2 f_mkfs()函数

其作用就是格式化存储介质，在指定逻辑驱动器上创建 FAT/exFAT 文件系统卷，该函数的函数原型：

cpp 复制代码

FRESULT f_mkfs (
  const TCHAR* path,   /* [输入] 逻辑驱动器编号 */
  const MKFS_PARM* opt,/* [输入] 格式化选项结构体 */
  void* work,          /* [出/入] 格式化工作缓冲区 */
  UINT len             /* [输入] 工作缓冲区大小（字节） */
);

参数	功能
path	指向以空字符结尾的字符串，指定待格式化的逻辑驱动器。若字符串中不含驱动器编号，则表示指定默认驱动器。格式化过程中，该逻辑驱动器可以是已挂载状态，也可以是未挂载状态。

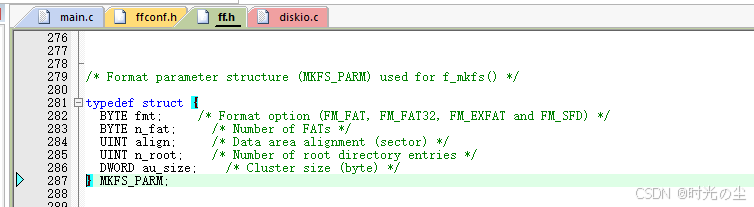

opt	指定包含格式化选项的 MKFS_PARM 结构体。若传入空指针，则函数使用所有选项的默认值。	参数	BYTE fmt	FAT 类型标志的组合，包括 FM_FAT（FAT12/FAT16）、FM_FAT32、FM_EXFAT，以及这三者的按位或组合 FM_ANY。若未启用 exFAT，FM_EXFAT 会被忽略。这些标志指定要创建的 FAT 卷类型；若指定两种及以上类型，将根据卷大小和簇大小（au_size）选择其中一种。FM_SFD 标志指定以 SFD 格式在驱动器上创建卷，默认值为 FM_ANY。
opt	指定包含格式化选项的 MKFS_PARM 结构体。若传入空指针，则函数使用所有选项的默认值。	参数	BYTE n_fat	指定 FAT/FAT32 卷的 FAT 表副本数量，有效值为 1 或 2；默认值（0）或无效值均会设为 1，exFAT 类型下该成员无效。
opt	指定包含格式化选项的 MKFS_PARM 结构体。若传入空指针，则函数使用所有选项的默认值。	参数	UINT align	指定卷数据区（文件分配池，通常为闪存介质的擦除块边界）的对齐方式，单位为扇区；有效值为 1~32768 且为 2 的幂。若传入 0（默认值）或无效值，函数会通过底层 disk_ioctl 函数获取块大小。
opt	指定包含格式化选项的 MKFS_PARM 结构体。若传入空指针，则函数使用所有选项的默认值。	参数	UINT n_root	指定 FAT 卷的根目录项数量，有效值最大为 32768 且需对齐到 "扇区大小 / 32"；默认值（0）或无效值均设为 512，FAT32/exFAT 类型下该成员无效。
opt	指定包含格式化选项的 MKFS_PARM 结构体。若传入空指针，则函数使用所有选项的默认值。	参数	DWORD au_size	指定簇（分配单元）的大小，单位为字节。FAT/FAT32 卷的有效值为 "扇区大小～128× 扇区大小" 且为 2 的幂；exFAT 卷最大支持 16MB 且为 2 的幂。若传入 0（默认值）或无效值，函数会根据卷大小使用默认簇大小。
work	指向格式化过程中使用的工作缓冲区。若 FF_USE_LFN == 3 且传入空指针，函数会在内部分配 len 字节的堆内存作为缓冲区。
len	工作缓冲区的大小（字节），至少需等于 FF_MAX_SS（最大扇区大小）。更大的缓冲区可减少对驱动器的写入次数，从而加快格式化速度。

让我们来看看此函数怎么配置，首先是path，也就是设备驱动编号，这里我们需要驱动SPI Flash，也就是"1："，然后是opt，这里面有五个函数，我们可以在ff.h找到：

拓展：

FAT 表是什么？

FAT（File Allocation Table，文件分配表）是 FAT16/FAT32 文件系统的核心元数据，相当于文件系统的 "地图"：

记录每个簇（文件存储的最小单位）的状态（空闲 / 已占用 / 坏块）；
记录文件的簇链（比如一个文件占用簇 10→11→12，FAT 表会标注这串关联关系）；
FAT 表损坏 = 文件系统瘫痪（无法找到 / 访问文件）。

这里简单介绍一下 fmt 参数所对应的文件类型：

宏	全称 / 含义	核心特征
FM_FAT	FAT16（兼容 FAT12）	传统 FAT 文件系统，适配小容量存储 FAT12（≤4MB）和 FAT16（4MB~32MB），无簇数下限，8.3 短文件名优先
FM_FAT32	FAT32	大容量 FAT 扩展，适配≥32MB 存储，簇数需≥65525，支持长文件名（LFN）
FM_EXFAT	Extended FAT（扩展 FAT）	微软为大容量 / 高性能设计，支持单文件＞4GB、无限簇数，需 LFN 支持
FM_SFD	Super Floppy Disk（超级软盘模式）	非独立文件系统，是 FAT16/FAT32 的 "无分区" 格式化模式，直接格式化整个存储介质

这里只是简单说明一下，详细的可以在网上找一下。

对于fmt由于我使用的是32GB的卡，因此使用FM_FAT32：

cpp 复制代码

mkfs_opt.fmt = FM_FAT32;    // 文件系统类型：FAT32

然后是对于 n_fat，它是 FatFs 格式化时指定 FAT 表的冗余副本数量，简单来说就是创建副本（备份），其中取值：

取值	实际生效值	含义	适用场景
1	1	仅创建 1 份 FAT 表（无备份）	对空间极致节省、只读 / 少写场景
2	2	创建 2 份 FAT 表（主 FAT + 备份 FAT），格式化 / 写操作时同步更新两份	可写场景、需容错
0/≥3	1	无效值，FatFs 自动修正为 1（仅保留 1 份 FAT 表）	无实际意义

这里我们是主+备份，因此创建为2：

cpp 复制代码

mkfs_opt.n_fat = 2;         // FAT表数量：2

接着是 align，其作用是格式化时指定 文件系统数据区的起始对齐偏移（单位：扇区） ，核心目的是让文件系统的 "数据区"（存储文件内容的区域）对齐到存储介质的擦除块边界（，避免 "跨擦除块写入" 导致的性能下降或数据损坏，其取值规则：

取值	实际行为	适用场景
0（默认值）	FatFs 自动调用 disk_ioctl 的 GET_BLOCK_SIZE 指令，获取擦除块大小，并按此值对齐	99% 的嵌入式场景
1~32768（2 的幂）	强制按指定扇区数对齐（如设 1=4KB、设 2=8KB），需手动匹配擦除块大小	需精准控制对齐的特殊场景
非 2 的幂 / 超出范围	视为无效值，降级为 "取值 0" 的逻辑（自动获取块大小对齐）	无实际意义

这里我们直接给0即可，当然设为1进行强制对齐也可以：

cpp 复制代码

mkfs_opt.align = 0,         // 扇区对齐：自动，或者1强制

然后是 n_root，这个参数仅对 FAT16/FAT12（FM_FAT）有效，是格式化时指定根目录可容纳的最大文件 / 文件夹项数量；FAT32/exFAT 中根目录被设计为 "动态簇链"（无固定大小），因此该参数无效。

其取值规则：

取值情况	实际行为	适用场景
0（默认值）	FatFs 自动设为 512（标准值，也是嵌入式场景的最优默认值）	无特殊需求的场景（推荐）
有效值（≤32768 + 对齐扇区大小/32）	按指定值创建根目录（如 128/256/512/1024），需保证总大小≤扇区整数倍	需定制根目录容量的场景
无效值（超 32768 / 未对齐）	自动降级为 512	无实际意义，不推荐
FAT32/exFAT 类型	FAT32/exFAT 中根目录被设计为 "动态簇链"（无固定大小），该参数被完全忽略（设任何值都无效）	无需关注此参数

这里我们随便设即可：

cpp 复制代码

mkfs_opt.n_root = 0,        // 根目录项数，或者直接设为512

最后是 au_size（Allocation Unit Size，分配单元大小），它是格式化时指定 FAT/FAT32/exFAT 文件系统的簇大小（单位：字节），簇是文件系统管理文件存储的最小单位------ 无论文件多小，至少占用 1 个簇；文件超过 1 个簇时，会占用连续 / 离散的多个簇。

先理清簇与扇区的关系：

扇区：存储介质的物理最小读写单位（如 W25Q64 是 4096 字节 / 扇区）；

簇：文件系统的逻辑最小分配单位，必须是扇区大小的整数倍且为 2 的幂（如 1 扇区 = 4KB、2 扇区 = 8KB、4 扇区 = 16KB）；

举例：若 au_size=4096（1 簇 = 1 扇区），一个 100 字节的小文件也会占用 4096 字节；若 au_size=8192（1 簇 = 2 扇区），则占用 8192 字节。

其取值规则：

取值情况	实际行为	适用场景
0（默认值）	FatFs 根据卷大小自动计算最优簇大小（小容量卷默认 = 扇区大小）	无特殊需求的场景（兼容性优先）
有效值（FAT/FAT32：扇区大小～128× 扇区大小，且为 2 的幂）	强制按指定字节数设置簇大小，需严格匹配 "扇区大小整数倍 + 2 的幂"	需精准控制空间 / 性能的场景（推荐嵌入式手动指定）
无效值（非 2 的幂 / 超出范围）	降级为 "取值 0" 的逻辑（根据卷大小自动分配默认簇大小）	无实际意义
exFAT 卷	有效值范围更大（扇区大小～16MB，2 的幂），其余规则同 FAT/FAT32	大容量 exFAT 场景

这里我们使用的是SD卡，其默认为512：

cpp 复制代码

mkfs_opt.au_size = 512// 分配单元大小

配置如下：

cpp 复制代码

        /* 格式化配置（适配SDHC/SDXC卡，默认FAT32） */
		MKFS_PARM mkfs_opt = {
        .fmt = FM_FAT32,    // 文件系统类型：FAT32（兼容SDHC/SDXC）
        .n_fat = 2,         // FAT表数量：2（冗余备份，提高可靠性）
        .align = 0,         // 扇区对齐：自动适配SD卡物理扇区
        .n_root = 0,        // FAT32无需配置根目录项数（设0自动）
        .au_size = 512      // 分配单元大小：512字节（SD卡默认扇区）
		};

		// 格式化0:驱动器，使用工作缓冲区
		res_sd = f_mkfs("0:", &mkfs_opt, work_buf, sizeof(work_buf));

其中 work_buf 是格式化缓冲区，其作用实在 f_mkfs 执行格式化时，通过这块临时内存区域完成文件系统元数据的计算、写入和校验，缓冲区大小至少≥1 个扇区（否则无法完整缓存一个扇区的元数据），通过__attribute__((aligned(4)))，然后再完善一下别的判断条件。

3.4.3 f_open()函数

f_open 是 FatFs 中打开 / 创建文件的核心函数，其函数原型：

cpp 复制代码

FRESULT f_open (
  FIL* fp,           /* [输出] 指向空白文件对象结构体的指针 */
  const TCHAR* path, /* [输入] 文件名（以空字符结尾的字符串） */
  BYTE mode          /* [输入] 打开模式标志位 */
);

对于其内的一些参数：

参数	中文说明 & 注意事项
fp	指向空白FIL类型文件对象的指针；若传入空指针，函数返回FR_INVALID_OBJECT（无效对象）
path	指定要打开 / 创建的文件名（空字符结尾）；若传入空指针，返回FR_INVALID_DRIVE（无效驱动器）；注意这里的文件路径也要带上，例如你想在Flash创建一个test.txt文件，那么这里就需要写1:test.txt
mode	控制文件访问类型（读 / 写）和打开方式的标志位，支持以下组合：・访问权限：FA_READ（只读） FA_WRITE（只写）组合则为读写・打开 / 创建策略： FA_OPEN_EXISTING：仅打开已存在文件（默认，文件不存在则失败） FA_CREATE_ALWAYS：新建文件（若文件已存在，清空并覆盖） FA_CREATE_NEW：仅新建文件（文件已存在则失败） FA_OPEN_ALWAYS：打开文件（不存在则新建） FA_OPEN_APPEND：同FA_OPEN_ALWAYS，但读写指针默认定位到文件末尾

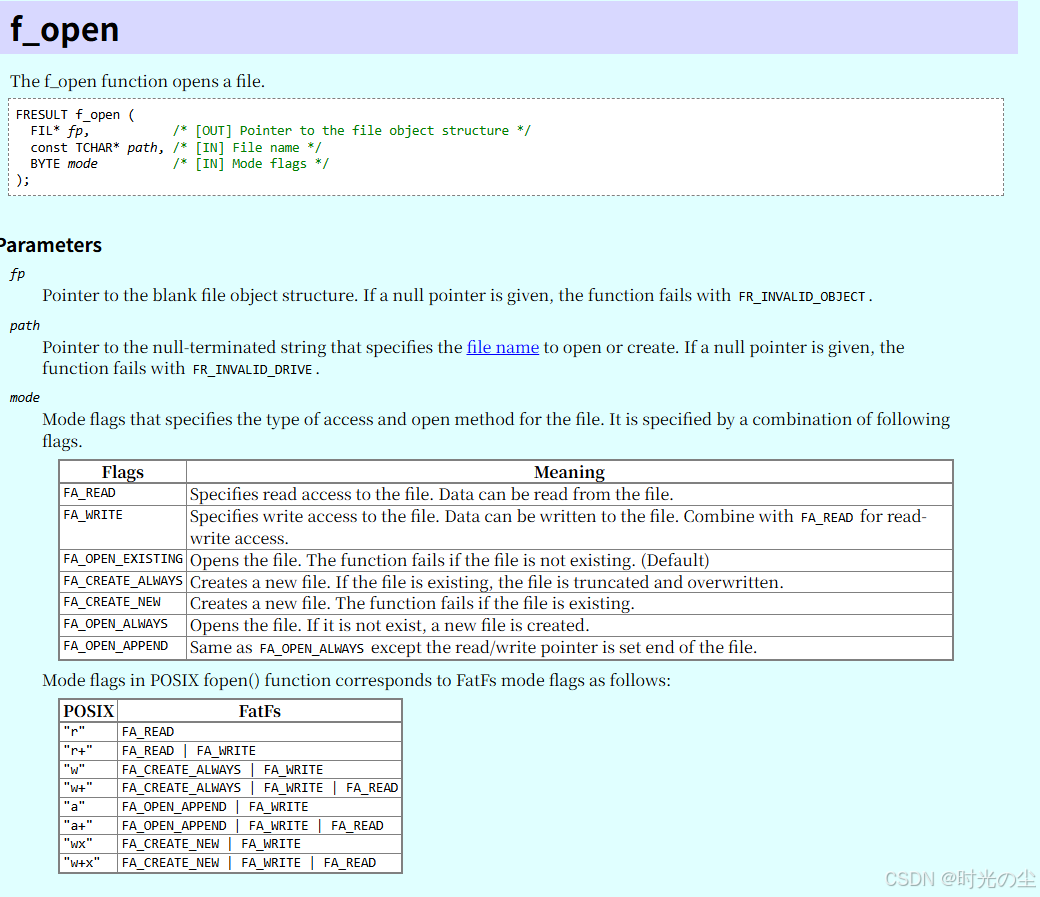

详细可以查看官网有关 f_open() 的介绍：

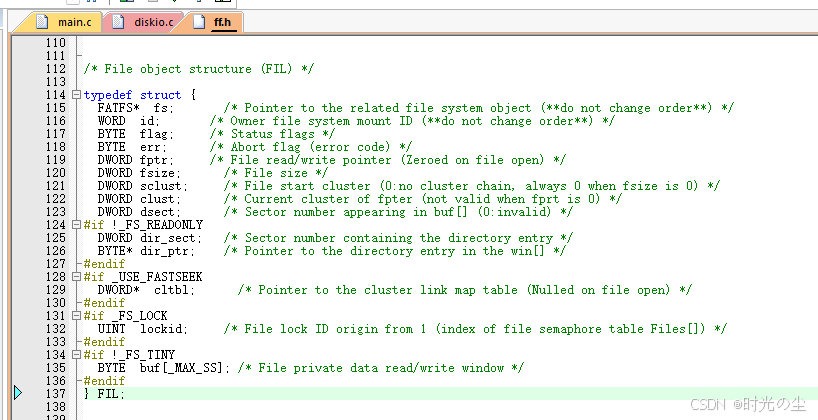

首先对于参数 fp 其FIL文件类型如下：

cpp 复制代码

/* 文件对象结构体（FIL） */
typedef struct {
    FATFS*  fs;             /* 指向关联的文件系统对象的指针（**禁止修改字段顺序**） */
    WORD    id;             /* 所属文件系统的挂载ID（**禁止修改字段顺序**） */
    BYTE    flag;           /* 状态标志位 */
    BYTE    err;            /* 终止标志（错误码） */
    DWORD   fptr;           /* 文件读写指针（文件打开时置0） */
    DWORD   fsize;          /* 文件大小 */
    DWORD   sclust;         /* 文件起始簇（0表示无簇链；文件大小为0时恒为0） */
    DWORD   clust;          /* 读写指针当前所在簇（fptr为0时无效） */
    DWORD   dsect;          /* 缓冲区buf[]中缓存的扇区号（0表示无效） */
#if !_FS_READONLY          /* 仅文件系统非只读时生效 */
    DWORD   dir_sect;       /* 包含该文件目录项的扇区号 */
    BYTE*   dir_ptr;        /* 指向win[]中该文件目录项的指针 */
#endif
#if _USE_FASTSEEK         /* 仅启用快速定位功能时生效 */
    DWORD*  cltbl;          /* 指向簇链接映射表的指针（文件打开时置空） */
#endif
#if _FS_LOCK              /* 仅启用文件锁定功能时生效 */
    UINT    lockid;         /* 文件锁定ID（从1开始，对应文件信号量表Files[]的索引） */
#endif
#if !_FS_TINY             /* 仅非精简模式时生效 */
    BYTE    buf[_MAX_SS];   /* 文件私有数据的读写缓冲区 */
#endif
} FIL;

我们在操作文件前需要先声明一下，告诉我们需要操作那个文件：

cpp 复制代码

FIL fnew;

然后是 path 起一个想要打开的文件名，由于我们在上面修改ffconf.h文件已经修改过中文格式，因此这里可以直接使用中文类型，最后一个参数是对该文件赋予什么权限，这里我们给其覆盖写权限：

cpp 复制代码

res_sd = f_open(&fnew, "0:FatFs读写测试文件.txt", FA_CREATE_ALWAYS | FA_WRITE);

3.4.4 f_write()函数

f_write 函数用于向已打开的文件写入数据，其函数原型为：

cpp 复制代码

FRESULT f_write (
  FIL* fp,          /* [输入] 指向已打开文件对象结构体的指针 */
  const void* buff, /* [输入] 指向待写入数据的指针 */
  UINT btw,         /* [输入] 期望写入的字节数（UINT类型范围内） */
  UINT* bw          /* [输出] 指向用于接收实际写入字节数的变量指针 */
);

参数	中文说明 & 关键注意事项
fp	指向已打开文件对象的指针；若传入空指针，函数返回FR_INVALID_OBJECT（无效对象）
buff	待写入数据的内存地址（如字符数组、缓冲区等）
btw	期望写入的字节数（UINT 类型）；若需提升写入速度，应尽可能按 "大数据块" 写入（减少 SPI / 磁盘交互次数）
bw	指向 UINT 类型变量的指针，用于接收实际写入的字节数；注意：无论函数返回何种错误码，该值始终有效；若*bw == btw，说明写入完全成功，函数返回FR_OK

fp就相当于文件标志位，上面已经声明过了，buff你想要写入的数据，随便写点：

cpp 复制代码

BYTE WriteBuffer[] = "这是一个SD卡移植FatFs文件系统实验\r\n"; /* 写缓冲区*/

那么：

cpp 复制代码

		res_sd = f_write(&fnew, WriteBuffer, strlen((char*)WriteBuffer), &fnum);

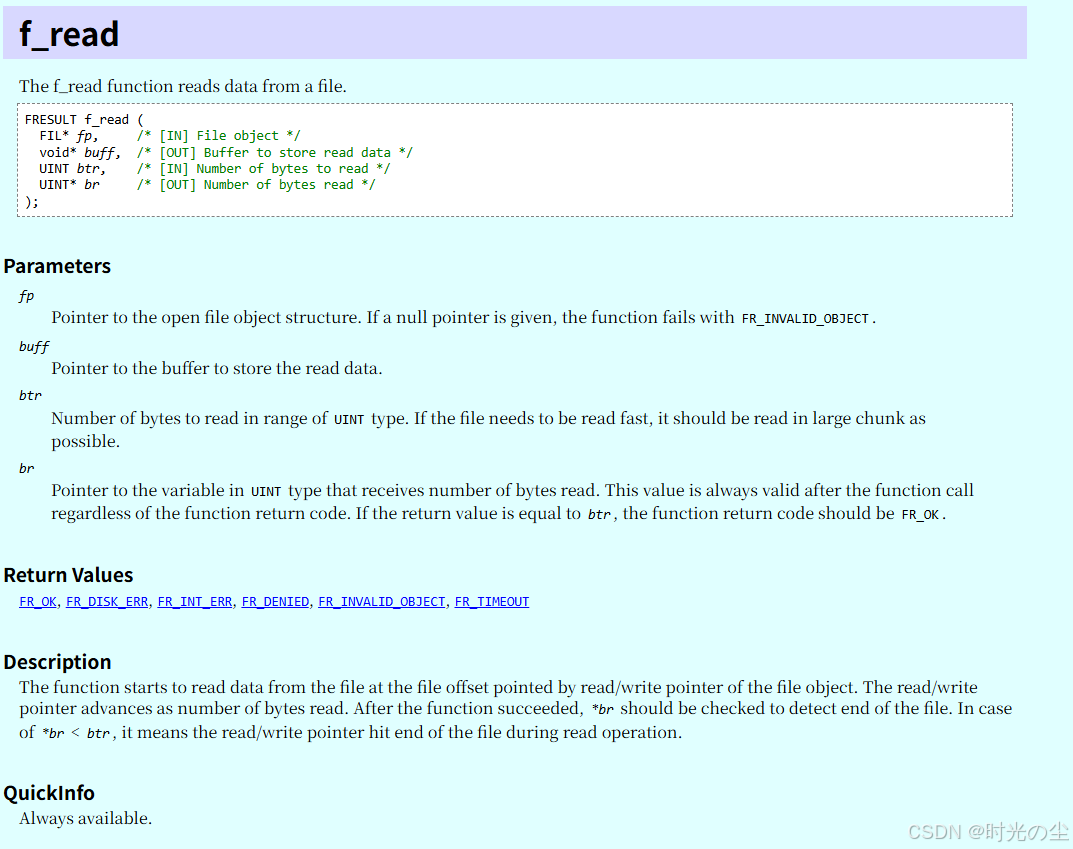

3.4.5 f_read()函数

读和写其实用法上差不读，只不过换成读了：

cpp 复制代码

		res_sd = f_read(&fnew, ReadBuffer, sizeof(ReadBuffer), &fnum);

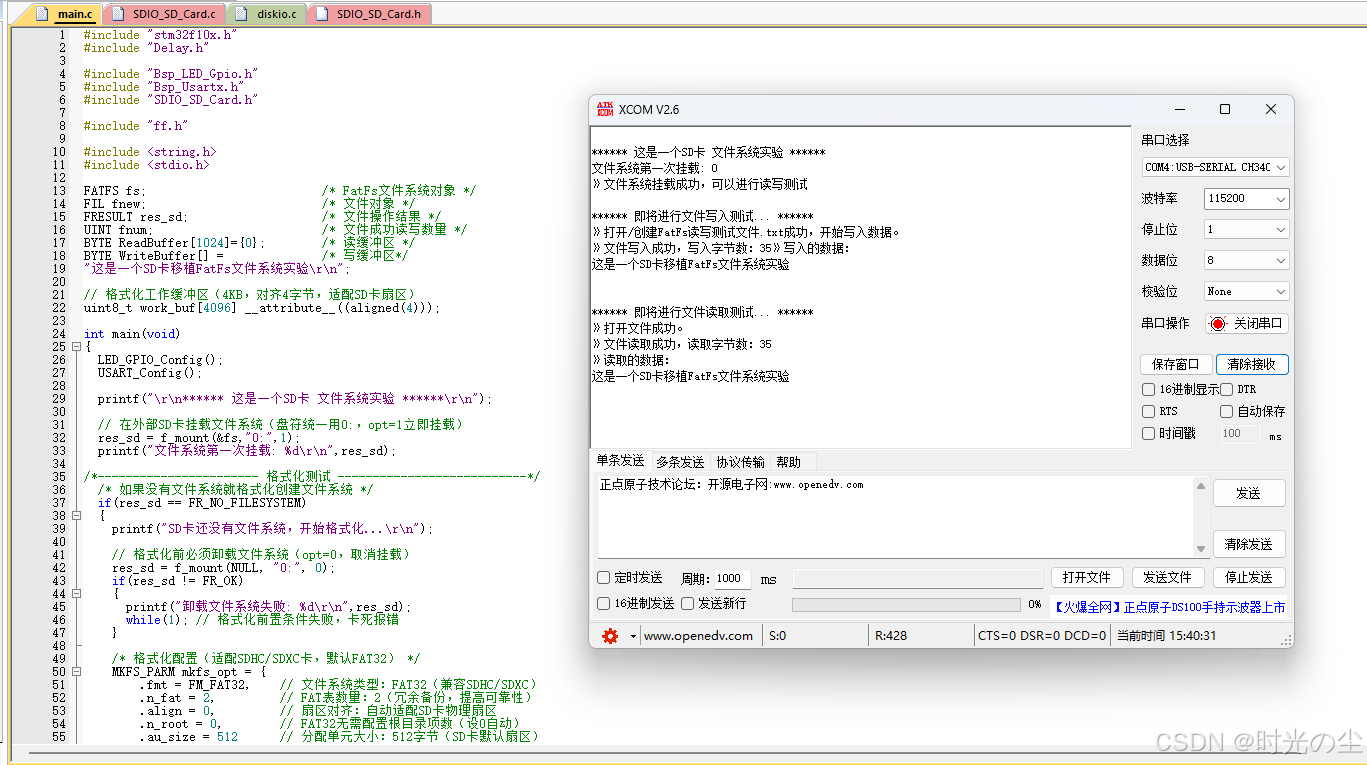

3.4.6 测试

此时完整的主函数：

cpp 复制代码

#include "stm32f10x.h"
#include "Delay.h"

#include "Bsp_LED_Gpio.h"
#include "Bsp_Usartx.h"
#include "SDIO_SD_Card.h"

#include "ff.h"

#include <string.h>
#include <stdio.h>

FATFS fs;													/* FatFs文件系统对象 */
FIL fnew;													/* 文件对象 */
FRESULT res_sd;                   /* 文件操作结果 */
UINT fnum;            					  /* 文件成功读写数量 */
BYTE ReadBuffer[1024]={0};        /* 读缓冲区 */
BYTE WriteBuffer[] =              /* 写缓冲区*/
"这是一个SD卡移植FatFs文件系统实验\r\n";

// 格式化工作缓冲区（4KB，对齐4字节，适配SD卡扇区）
uint8_t work_buf[4096] __attribute__((aligned(4)));

int main(void)
{
	LED_GPIO_Config();
	USART_Config();

  printf("\r\n****** 这是一个SD卡 文件系统实验 ******\r\n");

	// 在外部SD卡挂载文件系统（盘符统一用0:，opt=1立即挂载）
	res_sd = f_mount(&fs,"0:",1);
	printf("文件系统第一次挂载: %d\r\n",res_sd);

/*----------------------- 格式化测试 ---------------------------*/
	/* 如果没有文件系统就格式化创建文件系统 */
	if(res_sd == FR_NO_FILESYSTEM)
	{
		printf("SD卡还没有文件系统，开始格式化...\r\n");

		// 格式化前必须卸载文件系统（opt=0，取消挂载）
		res_sd = f_mount(NULL, "0:", 0);
		if(res_sd != FR_OK)
		{
			printf("卸载文件系统失败: %d\r\n",res_sd);
			while(1); // 格式化前置条件失败，卡死报错
		}

    /* 格式化配置（适配SDHC/SDXC卡，默认FAT32） */
		MKFS_PARM mkfs_opt = {
        .fmt = FM_FAT32,    // 文件系统类型：FAT32（兼容SDHC/SDXC）
        .n_fat = 2,         // FAT表数量：2（冗余备份，提高可靠性）
        .align = 0,         // 扇区对齐：自动适配SD卡物理扇区
        .n_root = 0,        // FAT32无需配置根目录项数（设0自动）
        .au_size = 512      // 分配单元大小：512字节（SD卡默认扇区）
		};

		// 格式化0:驱动器，使用工作缓冲区
		res_sd = f_mkfs("0:", &mkfs_opt, work_buf, sizeof(work_buf));

		if(res_sd == FR_OK)
		{
			printf("SD卡已成功格式化为FAT32文件系统。\r\n");
      /* 格式化后重新挂载（先卸载再挂载，确保状态干净） */
			res_sd = f_mount(NULL, "0:", 0);	// 卸载（opt=0）
			res_sd = f_mount(&fs, "0:", 1);	// 重新挂载
			if(res_sd != FR_OK)
			{
				printf("格式化后重新挂载失败: %d\r\n",res_sd);
				while(1);
			}
		}
		else
		{
			printf("格式化失败!!! 错误码: %d\r\n",res_sd);
			while(1);
		}
	}
  else if(res_sd != FR_OK)
  {
    printf("！！SD卡挂载文件系统失败。错误码: %d\r\n",res_sd);
    printf("！！可能原因：SD卡初始化不成功 / 盘符错误。\r\n");
		while(1);
  }
  else
  {
    printf("》文件系统挂载成功，可以进行读写测试\r\n");
  }

/*----------------------- 文件系统测试：写测试 -----------------------------*/
	printf("\r\n****** 即将进行文件写入测试... ******\r\n");
	// 打开/创建文件（0:盘符，FA_CREATE_ALWAYS=覆盖创建，FA_WRITE=可写）
	res_sd = f_open(&fnew, "0:FatFs读写测试文件.txt", FA_CREATE_ALWAYS | FA_WRITE);
	if ( res_sd == FR_OK )
	{
		printf("》打开/创建FatFs读写测试文件.txt成功，开始写入数据。\r\n");
    // 写入数据：strlen(WriteBuffer) 排除末尾\0，符合预期
		res_sd = f_write(&fnew, WriteBuffer, strlen((char*)WriteBuffer), &fnum);
    if(res_sd == FR_OK)
    {
      f_sync(&fnew); // 强制将缓存数据刷入SD卡，避免数据丢失
      printf("》文件写入成功，写入字节数：%d\n",fnum);
      printf("》写入的数据：\r\n%s\r\n",WriteBuffer);
    }
    else
    {
      printf("！！文件写入失败：错误码 %d\n",res_sd);
    }
		// 关闭文件并检查返回值
    res_sd = f_close(&fnew);
    if(res_sd != FR_OK)
    {
      printf("！！关闭文件失败：错误码 %d\n",res_sd);
    }
	}
	else
	{
		printf("！！打开/创建文件失败，错误码：%d\r\n",res_sd);
	}

/*------------------- 文件系统测试：读测试 ------------------------------------*/
	printf("\r\n****** 即将进行文件读取测试... ******\r\n");
	// 打开已存在的文件（FA_OPEN_EXISTING=仅打开已存在，FA_READ=只读）
	res_sd = f_open(&fnew, "0:FatFs读写测试文件.txt", FA_OPEN_EXISTING | FA_READ);
	if(res_sd == FR_OK)
	{
		printf("》打开文件成功。\r\n");
		// 清空读缓冲区，避免残留旧数据
		memset(ReadBuffer, 0, sizeof(ReadBuffer));
		// 读取文件数据到缓冲区
		res_sd = f_read(&fnew, ReadBuffer, sizeof(ReadBuffer), &fnum);
    if(res_sd == FR_OK)
    {
      printf("》文件读取成功，读取字节数：%d\r\n",fnum);
      printf("》读取的数据：\r\n%s \r\n", ReadBuffer);
    }
    else
    {
      printf("！！文件读取失败：错误码 %d\n",res_sd);
    }
		// 关闭文件
    res_sd = f_close(&fnew);
    if(res_sd != FR_OK)
    {
      printf("！！关闭文件失败：错误码 %d\n",res_sd);
    }
	}
	else
	{
		printf("！！打开文件失败，错误码：%d\r\n",res_sd);
	}

	/* 不再使用文件系统，取消挂载 */
	f_mount(NULL, "0:", 0);

	while (1)
	{
		// 主循环空操作
	}
}

运行看一下结果：

通过读卡器看一下SD卡内容，并且文件日期，由于我们是个固定值此时也是：

SD开移植FatFs文件系统·最新版本ff16资源-CSDN下载

STM32学习笔记_时光の尘的博客-CSDN博客
