任务相关 -- 辅助 API 函数

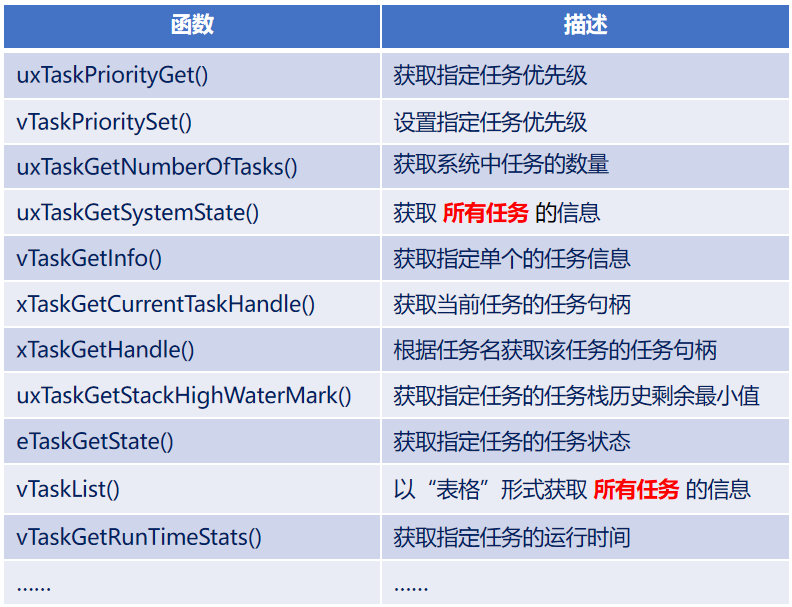

除了前面讲解的核心任务相关函数，其实 FreeRTOS 还有很多与任务相关的 API 函数，不过这些 API 函数大多都是辅助函数：

还有很多很多，这里就不一一列出了，请参考手册或 FreeRTOS 官网。

1）任务状态与信息查询 API 函数

1.1）函数

1. uxTaskPriorityGet()

   • 声明：UBaseType_t uxTaskPriorityGet ( const TaskHandle_t xTask )
   • 功能：此函数用于 获取指定任务的任务优先级 ，使用该函数需将宏 INCLUDE_uxTaskPriorityGet 置 1（默认为 1 ）
   • 形参 ：
     • xTask：任务句柄，NULL 代表任务自身（任务自身的句柄也可以作为参数）
   • 返回值 ：
     • 任务优先级数值（整数）

2. vTaskPrioritySet()

   • 声明：void vTaskPrioritySet( TaskHandle_t xTask, UBaseType_t uxNewPriority )
   • 功能：此函数用于 改变某个任务的任务优先级 ，使用该函数需将宏 INCLUDE_vTaskPrioritySet 为 1（默认为 1 ）
   • 形参 ：
     • xTask：任务句柄，NULL 代表任务自身（任务自身的句柄也可以作为参数）
     • uxNewPriority：需要设置的任务优先级
   • 无返回值

3. uxTaskGetNumberOfTasks()

   • 声明：UBaseType_t uxTaskGetNumberOfTasks( void )
   • 功能：此函数用于 获取系统中任务的任务数量
   • 无形参
   • 返回值 ：
     • 系统中任务的数量（整数）
   • 注意：启动任务调度器之后，会自动创建空闲任务和软件定时器任务，这俩也算在内

4. uxTaskGetSystemState()

   • 声明：

     UBaseType_t  uxTaskGetSystemState ( TaskStatus_t * const pxTaskStatusArray,
                                        const UBaseType_t uxArraySize,
                                        uint32_t * const pulTotalRunTime )

   • 功能：此函数用于 获取系统中所有任务的状态信息 ，存储信息用的是结构体数组（是一个数组，每个成员都是 TaskStatus_t 类型的结构体，数组大小取决于任务数量），一般也是**调试用**。使用该函数需将宏 configUSE_TRACE_FACILITY 置 1（默认为1）

   • 形参：

     • xTaskStatusArray：指向 TaskStatus_t 结构体数组的首地址的指针

       // 保存信息用的结构体数组的成员结构体组成如下：
       typedef struct xTASK_STATUS
       {
           TaskHandle_t 					xHandle;                    /* 任务句柄 */
           const char *		 			pcTaskName;             	/* 任务名 */
           UBaseType_t						xTaskNumber;                /* 任务编号（创建顺序） */
           eTaskStat						eCurrentState;           	/* 任务状态 */
           UBaseType_t 					uxCurrentPriority;          /* 任务优先级 */
           UBaseType_t 					uxBasePriority;             /* 任务原始优先级*/
           configRUN_TIME_COUNTER_TYPE 	ulRunTimeCounter; 			/* 任务运行时间，太短会显示0*/
           StackType_t * 					pxStackBase;                /* 任务栈基地址 */
           configSTACK_DEPTH_TYPE 			usStackHighWaterMark;  		/* 任务栈历史剩余最小值，字 */
       } TaskStatus_t;

     • uxArraySize：接收信息的数组大小

     • pulTotalRunTime：系统总运行时间，为 NULL 则省略总运行时间值

   • 返回值：

     • 获取信息的任务数量（整数）

5. vTaskGetInfo()

   • 声明：

     void vTaskGetInfo( TaskHandle_t 	xTask,
     				   TaskStatus_t * 	pxTaskStatus,
     				   BaseType_t 		xGetFreeStackSpace,
     		    	   eTaskState 		eState )

   • 功能：此函数用于 获取指定的单个任务的状态信息 ，存储信息用的是 TaskStatus_t 类型的结构体。使用该函数需将宏 configUSE_TRACE_FACILITY 置 1（默认为1）

   • 形参：

     • xTask：指定获取信息的任务的任务句柄

     • pxTaskStatus：指向存储任务状态信息的结构体变量（ TaskStatus_t 结构体类型）的首地址的指针

     • xGetFreeStackSpace：任务栈历史剩余最小值，为 pdFALSE 则跳过这个步骤，为 pdTRUE 则检查历史剩余最小堆栈，并将查询结果包含在结构体中

     • eState：任务状态，可直接赋值，如想获取则代入 eInvalid

       这个任务状态其实是包含在 TaskStatus_t 结构体类型中的，也就是说查询的状态信息中有这个任务状态，但是查询任务状态会比较花时间，所以我们要是知道任务处于什么状态的话，就可以直接给这个变量赋值，然后查询信息时就会跳过任务状态的查询，从而节省时间。如果我们就是想查询一下任务状态，那么可以给 eState 赋值 eInvalid。

       任务状态（枚举类型）具体如下：

       typedef enum
       {
       	eRunning = 0,	/* 运行态 */
       	eReady			/* 就绪态 */
       	eBlocked, 		/* 阻塞态 */
       	eSuspended, 	/* 挂起态 */
       	eDeleted, 		/* 任务被删除 */
       	eInvalid		/* 无效 */
       } eTaskState;

       因为 eRunning = 0，所以后面的按顺序为 1,2,...,5。

   • 无返回值

6. xTaskGetCurrentTaskHandle()

   • 声明：TaskHandle_t xTaskGetCurrentTaskHandle( void )
   • 功能：此函数用于 获取当前任务的任务句柄 ， 使用该函数需将宏 INCLUDE_xTaskGetCurrentTaskHandle 置 1（默认为1）
   • 无形参
   • 返回值 ：
     • TaskHandle_t：当前任务的任务句柄（ TCB 的首地址）

7. xTaskGetHandle()

   • 声明：TaskHandle_t xTaskGetHandle(const char * pcNameToQuery)
   • 功能：此函数用于 通过任务名获取任务句柄 ， 使用该函数需将宏 INCLUDE_xTaskGetHandle 置 1（默认为1）
   • 形参 ：
     • pcNameToQuery：任务名，C语言字符串，其实就是创建任务的时候给的任务名
   • 返回值 ：
     • TaskHandle_t：任务句柄（ TCB 的首地址），为 NULL 就代表没有该任务名对应的任务

8. uxTaskGetStackHighWaterMark()

   • 声明：UBaseType_t uxTaskGetStackHighWaterMark( TaskHandle_t xTask )
   • 功能：此函数用于 获取指定任务的历史最小剩余堆栈 ，使用该函数需将宏 INCLUDE_uxTaskGetStackHighWaterMark 置 1
   • 形参 ：
     • xTask：任务句柄
   • 返回值 ：
     • UBaseType_t：任务栈的历史剩余最小值（以字为单位，STM32中，1字=4字节），值越小说明堆栈快不够了，如果已经溢出了，则会返回 0 。

9. eTaskGetState()

   • 声明：eTaskState eTaskGetState(TaskHandle_t xTask)

   • 功能：此函数用于 查询某个任务的运行状态 ，使用此函数需将宏 INCLUDE_eTaskGetState 置1（默认为1）

   • 形参：

     • xTask：待获取状态任务的任务句柄

   • 返回值：

     • eTaskState：任务状态

       任务状态（枚举类型）具体如下：

       typedef enum
       {
       	eRunning = 0,	/* 运行态 */
       	eReady			/* 就绪态 */
       	eBlocked, 		/* 阻塞态 */
       	eSuspended, 	/* 挂起态 */
       	eDeleted, 		/* 任务被删除 */
       	eInvalid		/* 无效 */
       } eTaskState;

       因为 eRunning = 0，所以后面的按顺序为 1,2,...,5。

10. vTaskList()

    • 声明：void vTaskList(char * pcWriteBuffer)

    • 功能：此函数用于 以表格的形式获取系统中任务的信息，比较简单、方便 ，使用此函数需将宏 configUSE_TRACE_FACILITY 和configUSE_STATS_FORMATTING_FUNCTIONS 置 1（默认都是1）

    • 形参：

      • pcWriteBuffer：指向保存任务信息的存储区的指针（数组名调用时为指针），保存任务壮态信息表的存储区，要足够大。

        保存的内容为：

        Name		:	创建任务的时候给任务分配的名字。
        State		:	任务的壮态信息，B是阻塞态，X是运行态（有的源码里也是R），R是就绪态，S是挂起态，D是删除态。
        Priority  	:	任务优先级。
        Stack      	:	任务堆栈的"高水位线"，就是堆栈历史最小剩余大小。
        Num	   		:	任务编号，这个编号是唯一的，当多个任务使用同一个任务名的时候可以通过此编号来做区分。

        可直接使用 printf 打印（%s）

    • 无返回值

1.2）实验

① 实验目的： 学习 FreeRTOS 任务状态与信息的查询 API 函数

② 实验设计： 将设计三个任务：start_task、task1、task2，

这三个任务的功能如下：

• start_task：用来创建 task1/task2 任务。
• task1：LED0 每 500ms 闪烁一次，提示程序正在运行。
• task2：用于展示任务状态信息查询相关 API 函数的使用。

③ 代码：

FreeRTOS_Code.c 文件代码如下：

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "key.h"
#include "FreeRTOS.h"
#include "task.h"
#include "FreeRTOS_Code.h"

/* ----------------------------------------------------------------------------------- */

#define START_TASK_PRIO  1           // 任务优先级
#define START_STK_SIZE   128         // 任务堆栈大小
TaskHandle_t StartTask_Handler;      // 任务句柄
void start_task(void *pvParameters); // 任务函数

#define TASK1_PRIO   2               // 任务优先级
#define TSAK1_STK_SIZE    100        // 任务堆栈大小
TaskHandle_t Task1_Handler;          // 任务句柄
void task1(void *p_arg);             // 任务函数

#define TASK2_PRIO   3               // 任务优先级
#define TSAK2_STK_SIZE    100        // 任务堆栈大小
TaskHandle_t Task2_Handler;          // 任务句柄
void task2(void *p_arg);             // 任务函数

char task_buff[500];                 // 保存信息存储区


/* ----------------------------------- 主函数 ---------------------------------------- */

void freertos_code(void)
{
    /* 创建开始任务 */
    xTaskCreate((TaskFunction_t  )start_task,           // 任务函数
                (const char*     )"start_task",         // 任务名称
                (uint16_t        )START_STK_SIZE,       // 任务堆栈大小
                (void*           )NULL,                 // 传递给任务函数的参数
                (UBaseType_t     )START_TASK_PRIO,      // 任务优先级
                (TaskHandle_t*   )&StartTask_Handler);  // 任务句柄
    vTaskStartScheduler();                              // 开启任务调度器
}



/* ---------------------------------- 任务函数 --------------------------------------- */

/**
 * @brief       开始任务函数
 * @param       无
 * @retval      无
 */
void start_task(void *pvParameters)
{
    taskENTER_CRITICAL();           // 进入临界区 -----------

    /* 创建 TASK1 任务 */
    xTaskCreate((TaskFunction_t  )task1,
                (const char*     )"task1",
                (uint16_t        )TSAK1_STK_SIZE,
                (void*           )NULL,
                (UBaseType_t     )TASK1_PRIO,
                (TaskHandle_t*   )&Task1_Handler);

    /* 创建 TASK2 任务 */
    xTaskCreate((TaskFunction_t  )task2,
                (const char*     )"task2",
                (uint16_t        )TSAK2_STK_SIZE,
                (void*           )NULL,
                (UBaseType_t     )TASK2_PRIO,
                (TaskHandle_t*   )&Task2_Handler);

    vTaskDelete(StartTask_Handler);   // 删除开始任务

    taskEXIT_CRITICAL();            // 退出临界区 -----------
}


/**
 * @brief       TASK1 任务函数
 * @param       无
 * @retval      无
 * @note        每500ms翻转一次LED0
 */
void task1(void *pvParameters)
{
    while(1)
    {
        LED0=!LED0;
        vTaskDelay(500);
    }
}


/**
 * @brief       TASK2 任务函数
 * @param       无
 * @retval      无
 * @note        实现任务状态查询API函数使用
 */
void task2(void *pvParameters)
{
    /* 局部变量 */
    UBaseType_t task1_priority = 0;     // task1 任务优先级
    UBaseType_t task2_priority = 0;     // task2 任务优先级
    UBaseType_t task_num = 0;           // 任务数量
    TaskStatus_t * status_array = NULL; // 结构体指针（用来指向一块存放结构体数组的连续内存区域的首地址），先初始化为空指针
    UBaseType_t num_tasks = 0;          // 所有任务状态信息查询函数返回结果
    uint8_t i = 0;
    TaskStatus_t * status_single = NULL;// 结构体指针（用来指向一块存放单个结构体的连续内存区域的首地址），先初始化为空指针
    TaskHandle_t task_handle = 0;       // 通过任务名查询的任务句柄
    UBaseType_t task_stack_min = 0;     // 历史剩余最小堆栈
    eTaskState state = eInvalid;        // 任务状态
    char *Task_Status[]={"运行态","就绪态","阻塞态","挂起态","任务被删除","无效"};     // 任务状态显示字符串，只读

    printf("\r\n");

    /* ========================================== 函数调用 ========================================== */

    task1_priority = uxTaskPriorityGet( Task1_Handler );    // 获取 task1 的任务优先级
    printf("task1 任务优先级为：%ld\r\n",task1_priority);
    /* -------------------------------------------------------------------------------------------- */
    task2_priority = uxTaskPriorityGet( NULL );             // 获取当前任务 task2 的任务优先级
    printf("\r\ntask2 任务优先级为：%ld\r\n",task2_priority);
    /* -------------------------------------------------------------------------------------------- */
    vTaskPrioritySet( NULL, 10);                            // 设置 task2 的任务优先级为 10
    task2_priority = uxTaskPriorityGet( NULL );
    printf("\r\n修改后 task2 的任务优先级为：%ld\r\n",task2_priority);
    /* -------------------------------------------------------------------------------------------- */
    task_num = uxTaskGetNumberOfTasks();                    // 获取任务数量(3+2)
    printf("\r\n任务数量为：%ld\r\n",task_num);
    /* -------------------------------------------------------------------------------------------- */
    status_array = (TaskStatus_t *)pvPortMalloc(sizeof(TaskStatus_t) * task_num);   // 动态分配内存（通过 FreeRTOS 自带的 pvPortMalloc ）
    if (status_array != NULL)   // 检查是否分配成功（不再为NULL就是成功）
    {
        num_tasks = uxTaskGetSystemState(status_array, task_num, NULL);  // 获取所有任务的状态信息
        printf("\r\n%-16s %6s %6s %6s\r\n", "任务名", "优先级", "编号", "...");          // 打印前三个信息
        for (i = 0; i < num_tasks; i++)
        {
            // 使用固定宽度的格式化输出对齐
            printf("%-16s %4ld %6ld %8s\r\n", status_array[i].pcTaskName,
                                          status_array[i].uxCurrentPriority,
                                          status_array[i].xTaskNumber,
                                          "...");
        }
        vPortFree(status_array);    // 释放内存（重要！）
    }
    else
    {
        printf("Failed to allocate memory!\r\n"); // 处理内存分配失败
    }
    /* -------------------------------------------------------------------------------------------- */
    status_single = (TaskStatus_t *)pvPortMalloc(sizeof(TaskStatus_t));   // 动态分配内存（通过 FreeRTOS 自带的 pvPortMalloc ）
    if (status_single != NULL)   // 检查是否分配成功（不再为NULL就是成功）
    {
        vTaskGetInfo(Task1_Handler, status_single, pdTRUE, eInvalid );          // 获取 task1 的状态信息
        printf("\r\n任务 %s 的优先级为 %ld ，任务编号为 %ld ，任务状态为 %d ，栈历史剩余最小值为 %d 字\r\n",status_single->pcTaskName,
                                                                                                      status_single->uxCurrentPriority,
                                                                                                      status_single->xTaskNumber,
                                                                                                      status_single->eCurrentState,
                                                                                                      status_single->usStackHighWaterMark);
        vPortFree(status_single);    // 释放内存（重要！）
    }
    else
    {
        printf("Failed to allocate memory!\r\n"); // 处理内存分配失败
    }
    /* -------------------------------------------------------------------------------------------- */
    task_handle = xTaskGetHandle("task1");
    printf("\r\n通过任务名获取到的任务句柄为：%#x\r\n", (int)task_handle);     // %#x 表示以十六进制（小写）输出整数，并自动添加 0x 前缀
    /* -------------------------------------------------------------------------------------------- */
    task_stack_min = uxTaskGetStackHighWaterMark(Task2_Handler);
    printf("\r\ntask2 历史剩余最小堆栈为 %ld 字\r\n",task_stack_min);
    /* -------------------------------------------------------------------------------------------- */
    state = eTaskGetState(Task2_Handler);
    printf("\r\n当前 task2 的任务状态为：%s\r\n",Task_Status[state]);
    /* -------------------------------------------------------------------------------------------- */
    vTaskList( task_buff );
    printf("\r\n%s\r\n",task_buff);

    /* ============================================================================================ */

    while(1)
    {
        vTaskDelay(1000);
    }
}

FreeRTOS_Code.h 文件代码如下：

#ifndef __FREERTOS_CODE_H
#define __FREERTOS_CODE_H

void freertos_code(void);

#endif

main.c 文件代码如下：

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "key.h"
#include "timer.h"
#include "FreeRTOS.h"
#include "task.h"
#include "FreeRTOS_Code.h"

int main(void)
{
    HAL_Init();
    sys_stm32_clock_init(RCC_PLL_MUL9);        // 设置时钟,72M
    delay_init(72);       // 延时函数初始化
    usart_init(115200);   // 初始化串口
    LED_Init();           // 初始化LED
    KEY_Init();           // 按键初始化
//    TIM6_Init(4999,7199); // TIM6初始化，溢出时间为1s
//    TIM7_Init(4999,7199); // TIM7初始化，溢出时间为1s

    freertos_code();      //FreeRTOS代码
}

④ 实验结果为：

---
