halcon 和PCL 中平面矫正算法原理

Σίσυφος19002026-01-21 18:18

一、什么叫"平面矫正"？

在 HALCON / PCL / 工业视觉 / 点云 里，所谓 平面矫正，本质只有一件事：

通过估计一个参考平面，把点云或图像坐标系旋转 / 平移，使该平面满足某个规范姿态

常见目标形式：

HALCON / PCL 做的不是"神秘算法"，而是：RANSAC 平面 + 坐标变换

目标	数学表达
平面变成 XY 平面	z=0
平面法向对齐 Z 轴	n=(0,0,1)
平面"摆正"	去除倾斜
标定基准	统一世界坐标

二、统一数学模型（核心骨架）

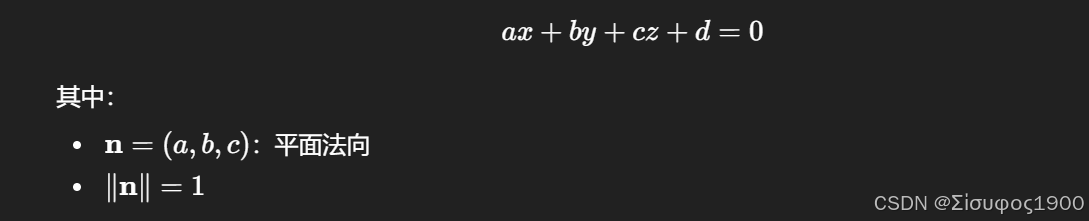

1️⃣ 平面模型

无论 HALCON / PCL：

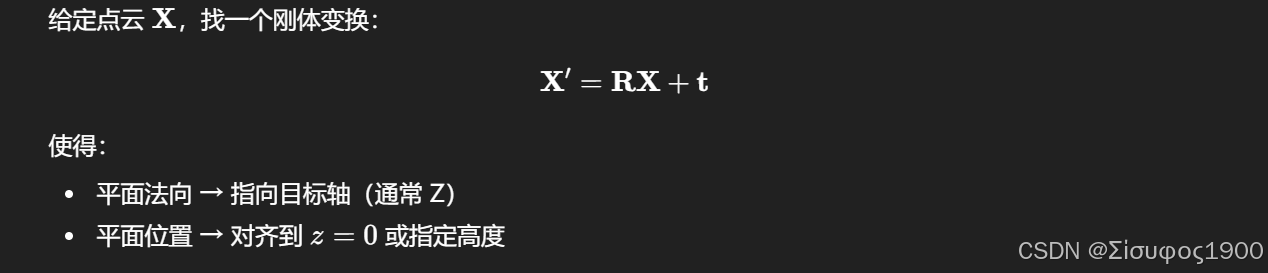

2️⃣ 平面矫正的数学目标

三、HALCON 中平面矫正算法原理

1️⃣ HALCON 的"官方思路"

HALCON 并不直接叫"平面矫正"，而是拆成三步：

cpp 复制代码

① 平面提取（RANSAC / MSAC）
② 平面参数 → 坐标变换
③ 点云 / 图像变换

2️⃣ 平面提取（第一性原理）

核心算子

segment_planes_object_model_3d

内部算法

MSAC（RANSAC 的改进）

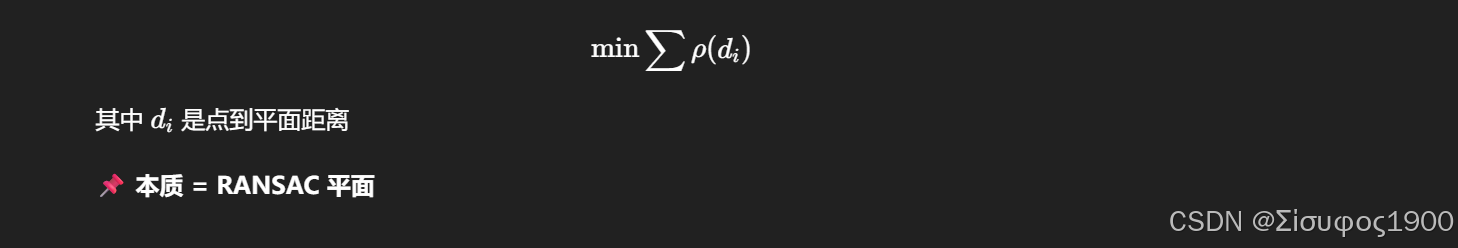

目标函数：

3️⃣ 从平面到"矫正"的数学过程（关键）

(1) 得到平面法向

cpp 复制代码

PlaneInfo = [nx, ny, nz, d]

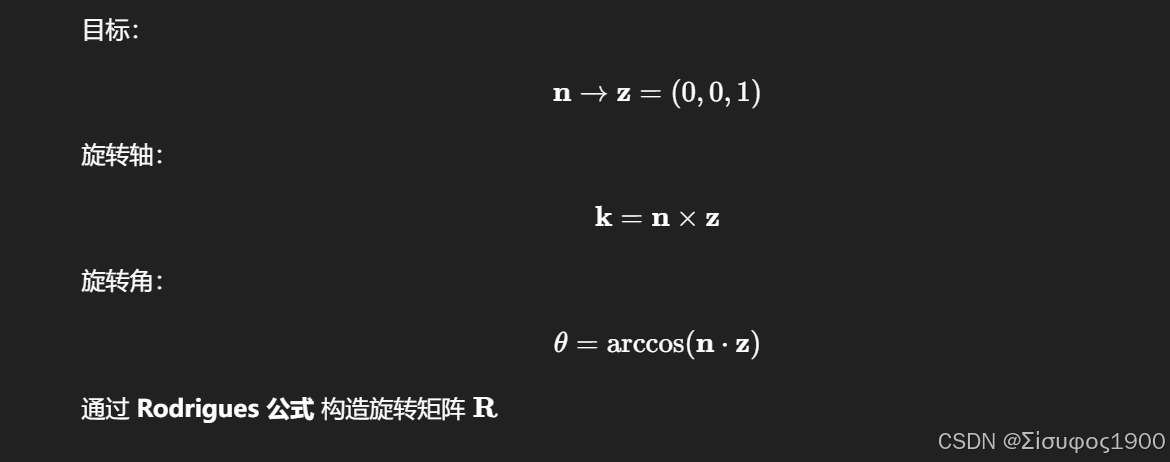

(2) 构造旋转矩阵（核心思想）

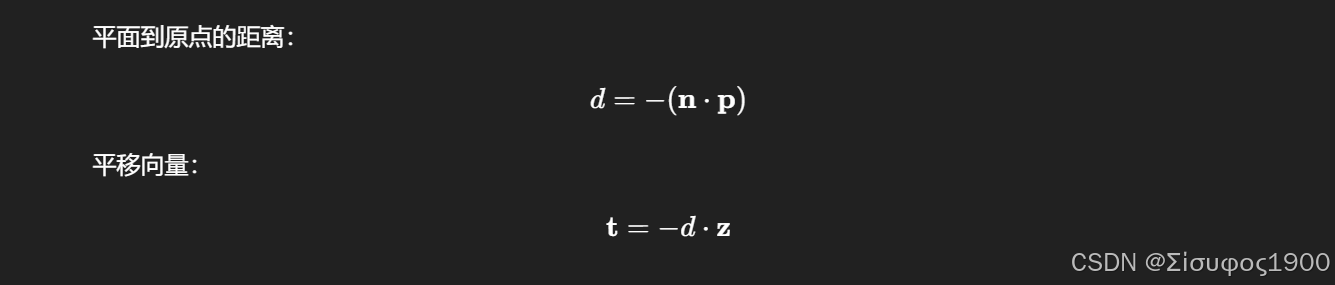

(3) 平移（让平面落在 z=0）

4️⃣ HALCON 中的实现哲学

HALCON 帮你做了第 ① 步 ，

第 ②③ 步通常由：

rigid_trans_object_model_3d
pose_to_hom_mat3d

完成。

📌 HALCON = 高度封装的"RANSAC + 刚体变换"

四、PCL 中平面矫正算法原理（更透明）

1️⃣ 平面分割（RANSAC）

复制代码

pcl::SACSegmentation

数学模型：

PCL 的典型思路：

(1) 得到法向量

cpp 复制代码

Eigen::Vector3f n(a,b,c);

(2) 目标法向

cpp 复制代码

Eigen::Vector3f z(0,0,1);

(3) 构造旋转矩阵

cpp 复制代码

Eigen::Quaternionf q;
q.setFromTwoVectors(n, z);
 Eigen::Matrix3f R = q.toRotationMatrix();

📌 这一步 = Rodrigues 的数值稳定实现

3️⃣ 平移补偿

找任一平面点 ppp，变换后应满足：

z=0

平移：t = -R * p;

4️⃣ 应用刚体变换

复制代码

pcl::transformPointCloud(cloud, cloud_out, T);

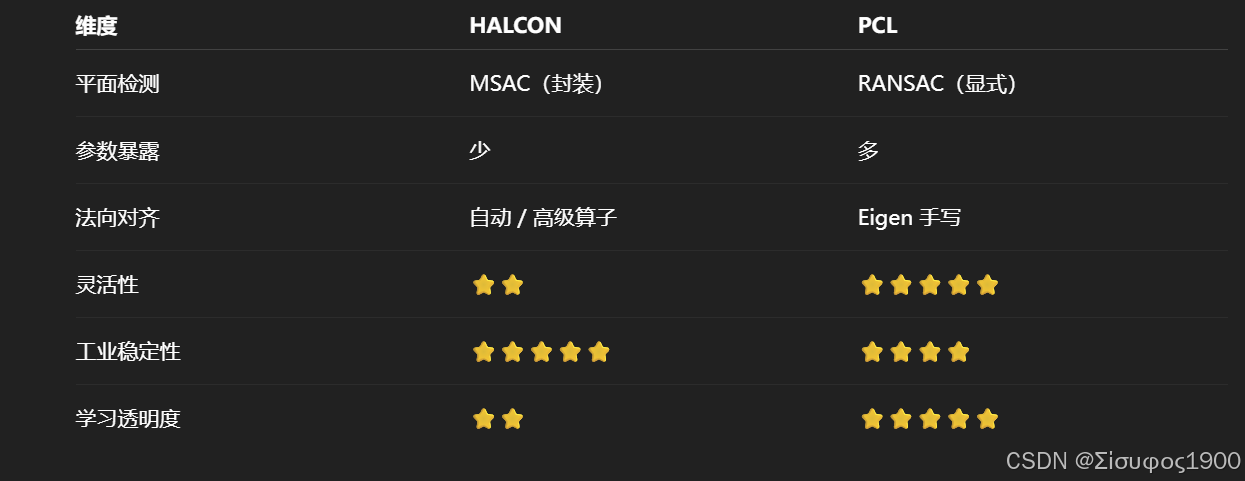

五、HALCON vs PCL 的本质区别（重点）
