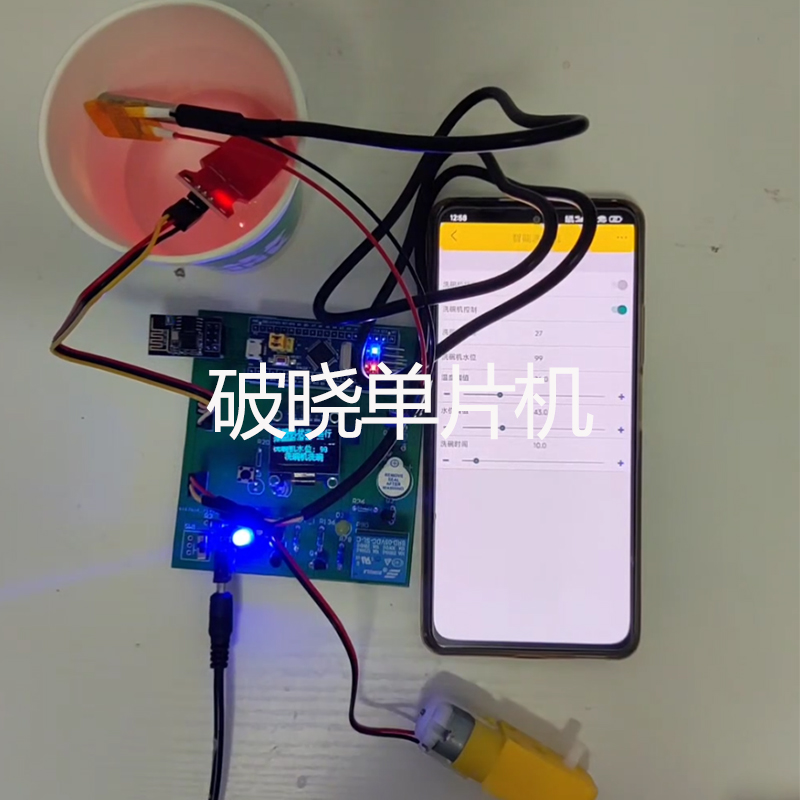

一、项目成品图片
哔哩哔哩视频链接：
资料分享看文章末尾
二、项目功能简介
1.主要器件组成
本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+OLED屏幕电路+DS18B20温度传感器电路+水位传感器电路+加热模块电路+电机电路+继电器模块电路+蜂鸣器电路+按键电路+电源电路。
2.功能详解
1、环境采集：DS18B20温度传感器采集温度、水位传感器检测洗衣机水位情况。
2、屏幕显示：OLED屏幕显示当前洗碗机状态、水位和温度数据信息
3、温度预定：可以设置加热预定温度。
4、水位预定：可以设置加水预定水位
5、洗碗时间：可以设置洗碗机洗碗时间可以设置洗碗机洗碗时间
6、智能洗碗：通过按键控制洗碗机的开始和取消，通过app控制洗碗机的开始和取消
7、洗碗流程：洗碗机洗碗流程为继电器（模拟加水），检测水位是否超出阈值停止加水
，加热片加热到预定温度停止加热，洗碗时间内直流电机启动（模拟洗碗），继电器控制排水，排水水位模块检测水是否排空，烘干消毒灯消毒，洗碗完成后蜂鸣器提醒。
8、远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

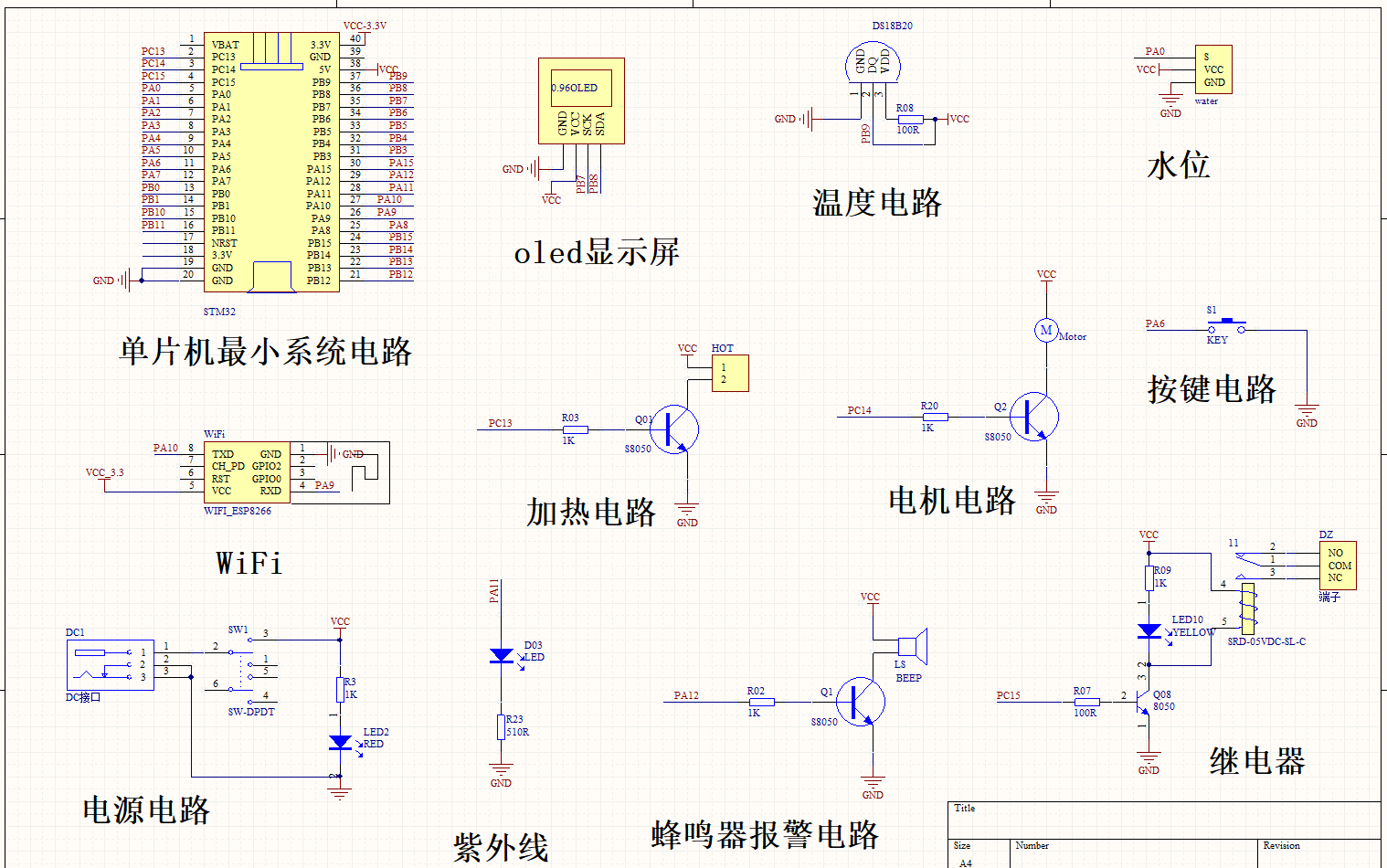

三、项目原理图设计

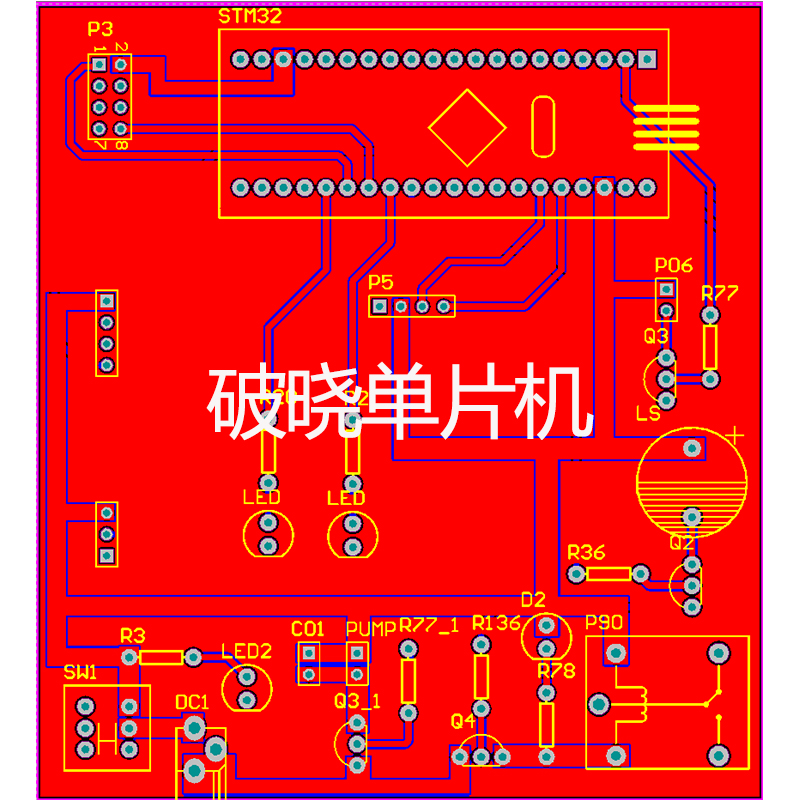

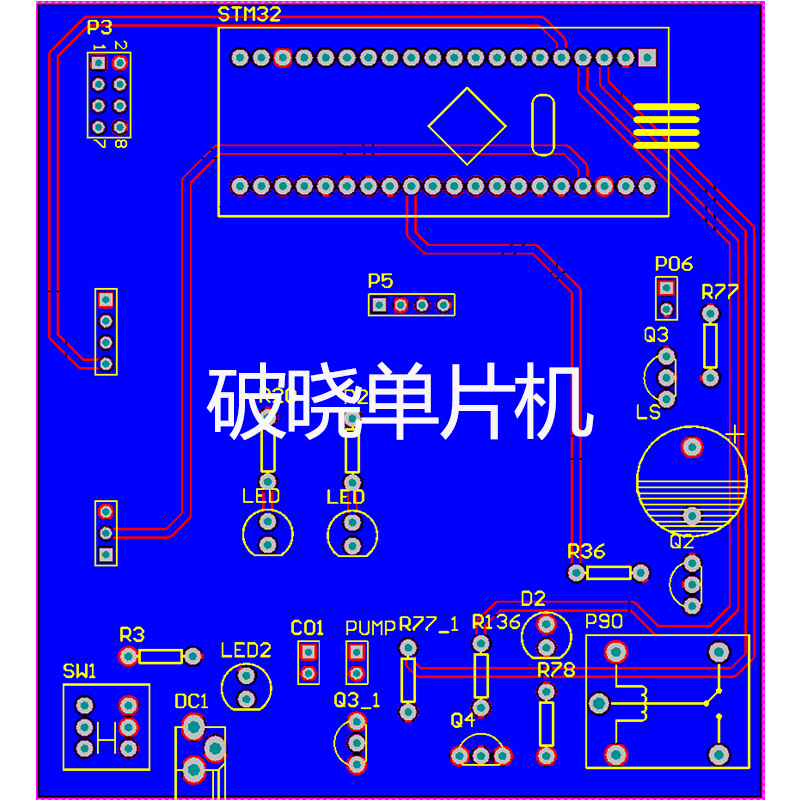

四、项目PCB硬件设计
五、项目程序设计
#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "GPIO/gpio.h"
#include "dht11.h"
#include "oled.h"
#include "timer.h"
#include "DS1302/ds1302.h"
#include "pwm.h"
/****************破晓电子工作室*******************
*** 破晓单片机
*** 项目:STM32单片机智能洗碗机
*** BILIBILI:破晓单片机
*** 小红书:破晓单片机
*** 授权IP:破晓单片机
*** 淘宝:破晓单片机
*** 淘宝:破晓电子
*** 版本:V01.01
*** MCU:STM32F103C8T6
******************破晓单片机***********************/
//显示界面
CaiDanJieGouTi KeyTab[SIZE_CAIDAN]=
{
{0 ,0 ,0 ,0 ,0 ,Main_Menu0},
{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
{7 ,7 ,7 ,7 ,7 ,Main_Menu7},
{8 ,8 ,8 ,8 ,8 ,Main_Menu8},
} ;
//传感器变量声明
typedef struct
{
uint16_t TEMP;
uint16_t water;
}SensorModulesValue;
typedef struct
{
uint16_t TEMPyz;
uint16_t wateryz;
}SensorThresholdValue;
typedef struct
{
uint8_t mode;
}DriveFlag;
int main(void)
{
delay_init();
TIM3_Int_Init(9,7199);//定时器初始化
OLEDGUI_Config(); //OLED初始化
OLEDGUI_DispString(30,16,"Init...",16,1);
DS18B20_Init(); //DS18B20初始化
key_Init(); //按键初始化
Adc_Init(); //adc初始化
water_Init(); //water初始化
zwxxd_Init(); //紫外线初始化
hot_Init(); //hot初始化
motor_Init(); //motor初始化
delay_ms(100);
OLEDGUI_Clear(); //OLEDT清屏
uart1_init(9600);
delay_ms(100);
uart2_init(9600);
delay_ms(100);
uart3_init(9600);//串口初始化
delay_ms(100);
//WIFI初始化
delay_ms(100);
memset((uint8_t *)¤tDataPoint, 0, sizeof(dataPoint_t));
gizwitsInit();
while(1)
{
//获取按键值
key_scan();
//进入菜单界面显示处理数据
GetKeylnput(&Keystatus);
//获取传感器数据
SensorDataGet();
//数据上传
currentDataPoint.valuexwjzt=xwjzt;
currentDataPoint.valuetitemp=titemp/10;
currentDataPoint.valuewater_level=water_level;
tempyz=currentDataPoint.valuetempyz*10;
wateryz=currentDataPoint.valuewateryz;
xiwanyz=currentDataPoint.valuexiwanyz;
delay_ms(100);
}
}六、项目实验效果 编辑
