红蓝之辨：基于 Flutter 的动静脉血动力学可视化系统开发

摘要

血液循环系统是维持生命体征的交通枢纽。在微观层面，动脉血与静脉血在含氧量、酸碱度及血红蛋白结合状态上的差异，构成了生命代谢循环的基础。本文将探讨如何利用跨平台框架 Flutter 开发一款名为"生命循环（LifeCirculation）"的血气分析监控系统。通过自定义 Canvas 渲染技术模拟红细胞在不同血管压力下的流动形态，结合响应式数据模型展示动静脉血的核心生理指标差异。本文不仅是一次前端可视化技术的实战演练，更是对生命科学数字化表达的深层探索。

一、生命之流：动静脉血的生理基础与模拟背景

在人体循环系统中，血液的角色随其所处血管的位置而动态变化。动脉血（Arterial Blood）富含氧气，呈现鲜红色；静脉血（Venous Blood）在经过组织交换后氧含量下降，由于脱氧血红蛋白的光学特性，呈现出深红色或暗紫色。

本项目旨在通过数字化的方式，直观地展示以下差异：

光学特性：颜色饱和度与明度的动态调整。
流体动力学：动脉血的脉冲式流动与静脉血的平稳流动。
血气指标：SaO2、PaO2、PaCO2 及 pH 值的量化对比。

在鸿蒙等现代操作系统上，这种高频、高精度的实时渲染需求，对开发框架的图形性能提出了极高要求。

二、血液模型构建与数据量化

2.1 物理参数模型

我们为血液样本建立了一个多维度的生理模型，通过 KaTeX \text{KaTeX} KaTeX 公式描述氧解离曲线（Oxygen Dissociation Curve）的核心逻辑。

设氧饱和度为 S S S, 氧分压为 P P P, 则其关系可近似由希尔方程（Hill Equation）描述：

S = \\frac{P^n}{P^n + P_{50}\^n}

其中， n n n 为希尔系数， P 50 P_{50} P50 为半饱和分压。在本项目中，我们预设了动静脉两种典型状态的 Mock 数据，以确保显示的专业性。

2.2 核心数据结构

dart 复制代码

enum BloodType { arterial, venous }

class BloodGasData {
  final double oxygenSaturation;   // 氧饱和度 (SaO2)
  final double phValue;            // 酸碱度
  final double partialPressureCO2; // 二氧化碳分压
  final BloodType type;

  // 工厂模式：根据血型生成对应的生理学基准值
  factory BloodGasData.mock(BloodType type) {
    // 动脉血 pH 略高，偏碱性；静脉血因 CO2 含量高，偏酸性
  }
}

三、动态流体渲染：自定义绘图引擎实现

为了在屏幕上还原真实的血管流动感，我们避开了传统的 GIF 或静态图，采用了基于 CustomPainter 的矢量绘图技术。

3.1 血管壁与红细胞模拟

血管壁通过带有透视感的矩形路径描绘，而红细胞（Erythrocytes）则被抽象为具有明暗阴影的动态椭圆。

3.2 脉冲流动算法实现

动脉血最显著的特征是伴随心脏跳动的脉冲感。我们在动画控制器中引入了叠加的正弦波：

dart 复制代码

// lib/widgets/blood_vessel_painter.dart

class BloodVesselPainter extends CustomPainter {
  final double animationValue; // 驱动颗粒移动
  final Color bloodColor;      // 由 BloodType 决定的基色
  final bool isArtery;         // 是否表现脉冲特征

  @override
  void paint(Canvas canvas, Size size) {
    // 1. 绘制血管内壁背景
    // 2. 循环绘制红细胞颗粒
    for (int i = 0; i < 15; i++) {
      // 计算每个颗粒的偏移位置，利用取模运算实现无限循环滚动
      double xPos = (animationValue * size.width + (i * size.width / 15)) % size.width;

      // 加入 Y 轴随机偏移，模拟流体中的布朗运动感
      double yOffset = 15 * math.sin(xPos * 0.05 + i);

      // 绘制具有立体感的双凹圆饼状红细胞投影
      canvas.drawOval(Rect.fromCenter(...), paint);
    }

    // 3. 针对动脉增加弹性扩张动画
    if (isArtery) {
       // 通过脉冲方程动态调整血管壁的虚影范围
    }
  }
}

四、 UI 布局与交互体验设计

4.1 沉浸式暗色终端风格

由于血液流动的可视化需要极高的对比度，系统采用了 #1A0A0A（暗紫红色调）作为主背景，营造出如同医疗透视终端的专业感。

4.2 响应式数据卡片

我们复用了之前的玻璃拟态卡片组件，并根据血氧指标动态调整图标色温：

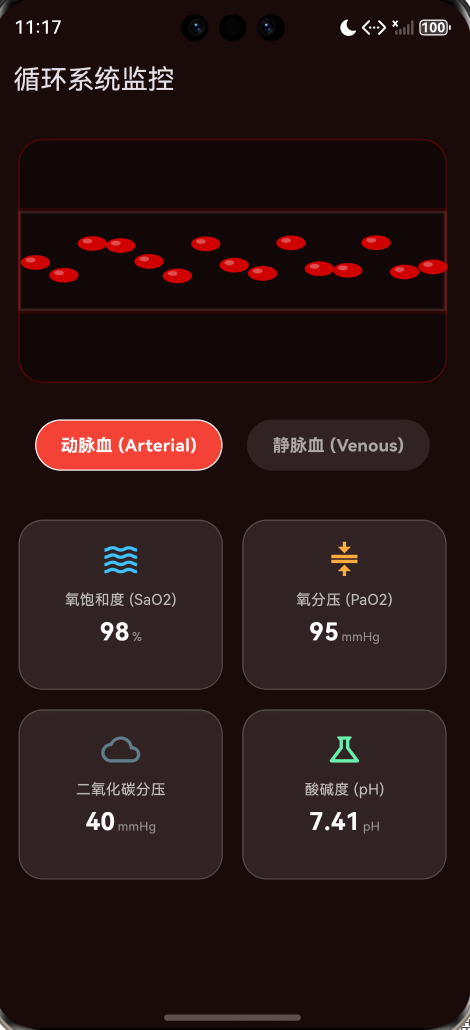

动脉模式：SaO2 处于 98% 左右，卡片强调色为明亮的亮蓝色。

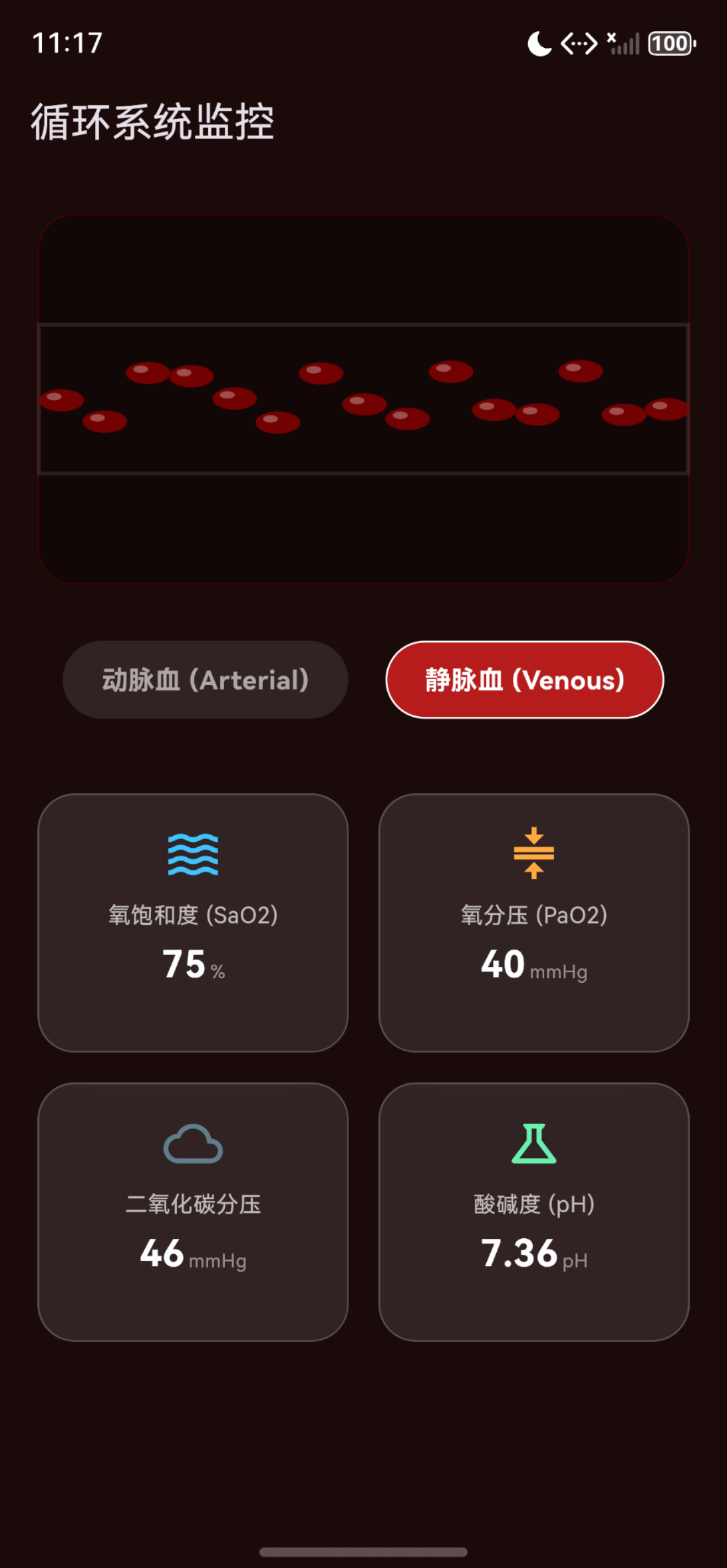

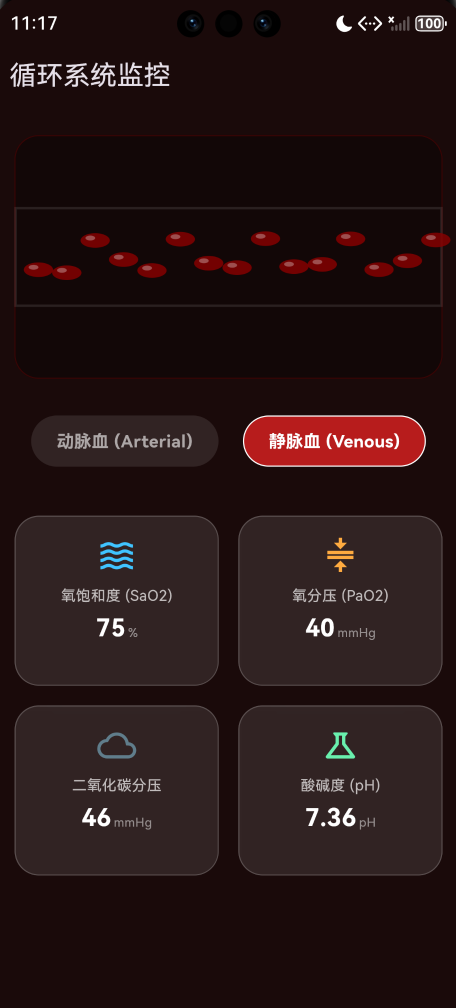

静脉模式：SaO2 下降至 75%，pH 降低，提示系统进入脱氧状态。

五、系统交互与逻辑流转 (Flowchart)

选择静脉
选择动脉
应用启动
初始化动脉血数据
启动 Ticker 驱动 Canvas 动画
用户操作切换
执行 setState 更新类型
BloodGasData.mock 生成低氧数据
Canvas 改变 bloodColor 并取消脉冲
BloodGasData.mock 生成高氧数据
Canvas 启用鲜红色彩与脉冲动画
UI 数据卡片同步刷新

六、性能优化与鸿蒙适配建议

在鸿蒙系统（HarmonyOS）中，针对此类高频率绘图操作，建议关注以下几点：

Canvas 状态保存与恢复 ：在进行复杂的旋转或平移操作时，务必使用 canvas.save() 和 canvas.restore()，防止状态污染导致后续渲染错误。
不透明度优化 ：尽量减少过度复杂的 Opacity 组件嵌套，改用 withOpacity 直接处理 Paint 颜色，这在底层 Skia 渲染中效率更高。
分层重绘 (RepaintBoundary)：将动态流动的血管区域与静态的操作按钮区域隔离，确保按钮点击时的重绘不会触发复杂的 Canvas 运算。

七、项目开发甘特图

2026-01-20 2026-01-21 2026-01-22 2026-01-23 2026-01-24 2026-01-25 2026-01-26 2026-01-27 2026-01-28 2026-01-29 2026-01-30 动静脉生理数据建模血气分析工厂方法实现血管脉冲动画逻辑调试红细胞矢量绘制算法玻璃拟态卡片复用与适配跨平台（鸿蒙）性能调优核心逻辑图形开发系统整合生命循环监控系统开发计划

八、结语

通过"生命循环"系统的开发，我们见证了 Flutter 如何将枯燥的医学参数转化为充满动感的视觉艺术。动脉的鲜红跳动与静脉的深沉稳健，在代码的驱动下呈现出生命的韵律。在鸿蒙全场景生态中，这种具备高交互性与实时反馈的生命科学应用，将为未来的远程医疗辅助、健康监测及生物教学提供更加直观的数字化手段。呼吸不停，循环不止，我们的技术之旅亦将随生命的律动继续前行。
