AI 能力揭秘（五）：Apache Doris 原生向量检索的设计及实现

引言：

随着大模型和多模态 AI 的快速发展，向量已成为文本、图像、音视频等多元数据的通用语义表示。在这种背景下，检索增强生成（RAG）技术成为连接私有知识与大模型的核心桥梁，而高效的向量检索则是其关键支柱。

与将向量检索视为独立外挂服务的方案不同，Apache Doris 4.0 选择将向量检索能力深度集成于其 MPP 分析型数据库内核。实现向量检索与 SQL 计算、实时分析和事务保障的无缝融合。

本文旨在深入剖析 Doris 向量检索的系统级设计与工程实践，展示其如何在性能、易用性与规模扩展之间取得的平衡。

1. ANN 索引核心设计

---

Apache Doris 的向量索引基于 ANN（近似最近邻）算法实现，并非独立的外挂组件，而是深度集成于存储、执行与 SQL 引擎中的原生能力。在 4.x 版本中，其核心 ANN 索引能力主要包括以下几方面：

1. 多索引类型与距离度量支持：支持主流的 ANN 索引类型（HNSW、IVF）及常见距离度量（L2 距离、内积）。用户可根据业务在构建速度、内存占用与召回率上的要求灵活权衡。

2. 原生 SQL 集成 ：向量检索以原生 SQL 算子形式提供，支持直接定义向量列、通过 ORDER BY distance LIMIT K 进行相似度搜索，并能与过滤、聚合、JOIN 等算子自由组合，天然支持混合检索与分析。

3. 构建与查询解耦：采用异步索引构建机制，数据导入后即可查询，索引在后台构建并加载，避免导入阻塞，保障查询高峰期的稳定低延迟写入。

4. 向量压缩优化：在导入与构建阶段支持标量量化（SQ）、乘积量化（PQ）等压缩技术，显著降低存储与内存开销，提升高维大规模向量场景的资源效率。

5. 分布式并行执行：依托于分布式架构，Doris 向量索引天然支持数据分片与索引分布式存储；查询可在各 BE 节点并行执行；Top-K 结果在上层进行合并与裁剪。随着节点数量增加，系统能够在数据规模与吞吐能力上实现近线性扩展。

6. Benchmark & Analysis

---

Apache Doris 的目标并非追求单一指标的极限表现，而是在真实生产负载下，实现性能的均衡性、系统稳定性与架构可扩展性 。本次测试将围绕这一目标展开，所用工具为 ZillizTech 开源的向量搜索 BenchMark：https://github.com/zilliztech/VectorDBBench。

• 云服务商：阿里云
• CPU：Intel Xeon Platinum 8369B @ 2.70GHz (16 核)
• 内存：64GB

2.1 导入与构建性能

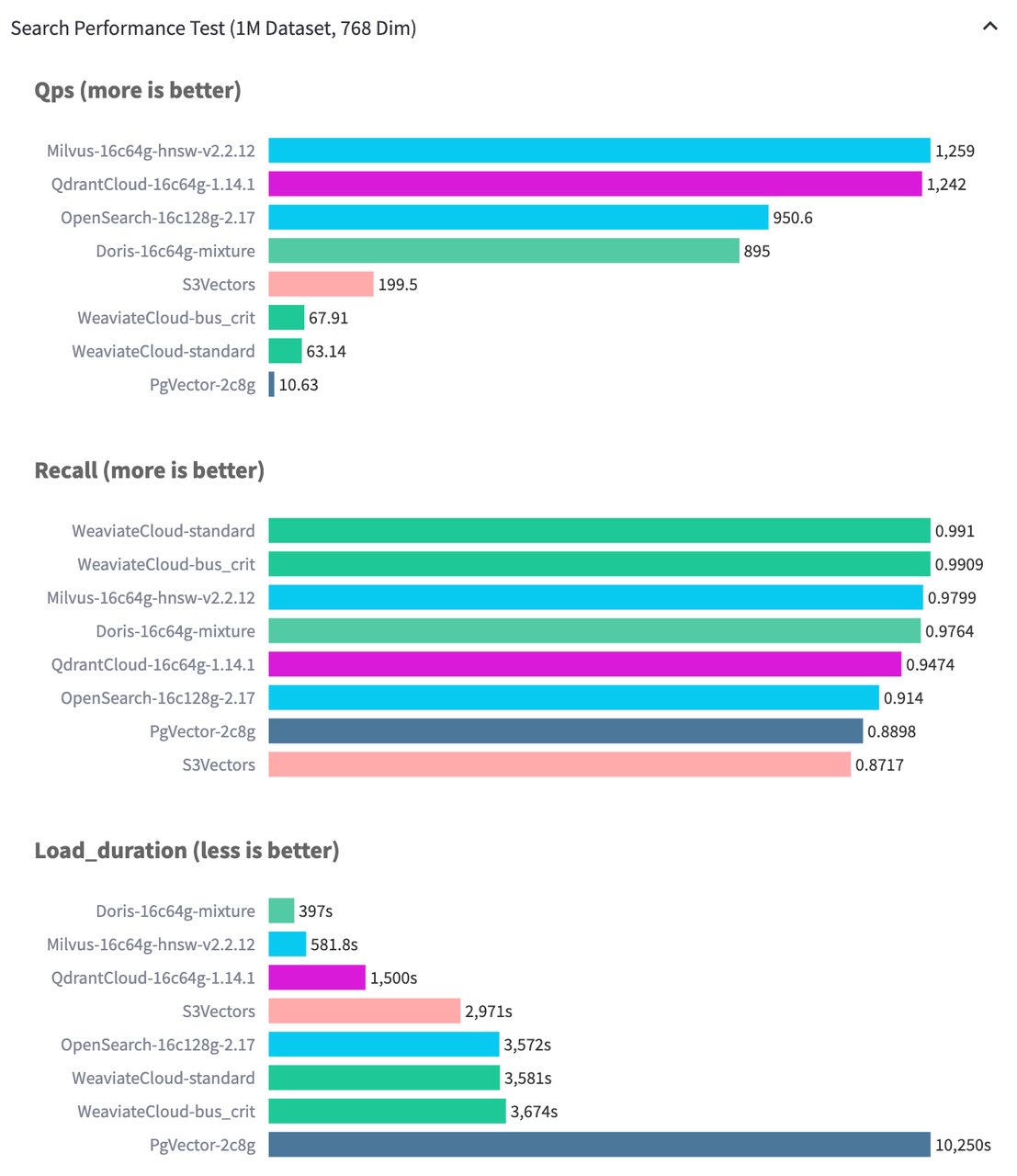

测试结果表明，在 Performance768D1M 数据集上，Apache Doris 在保证同等索引质量的前提下，导入性能显著优于对比系统。尤为重要的是，其导入速度的提升并未以牺牲图结构质量为代价。Doris 在 QPS 达到 895 的同时，仍保持了 97% 以上的召回率，在性能三角的三个维度上取得了出色的平衡。

2.2 查询性能

即便单独考量查询性能，Apache Doris 同样处于业界第一梯队。

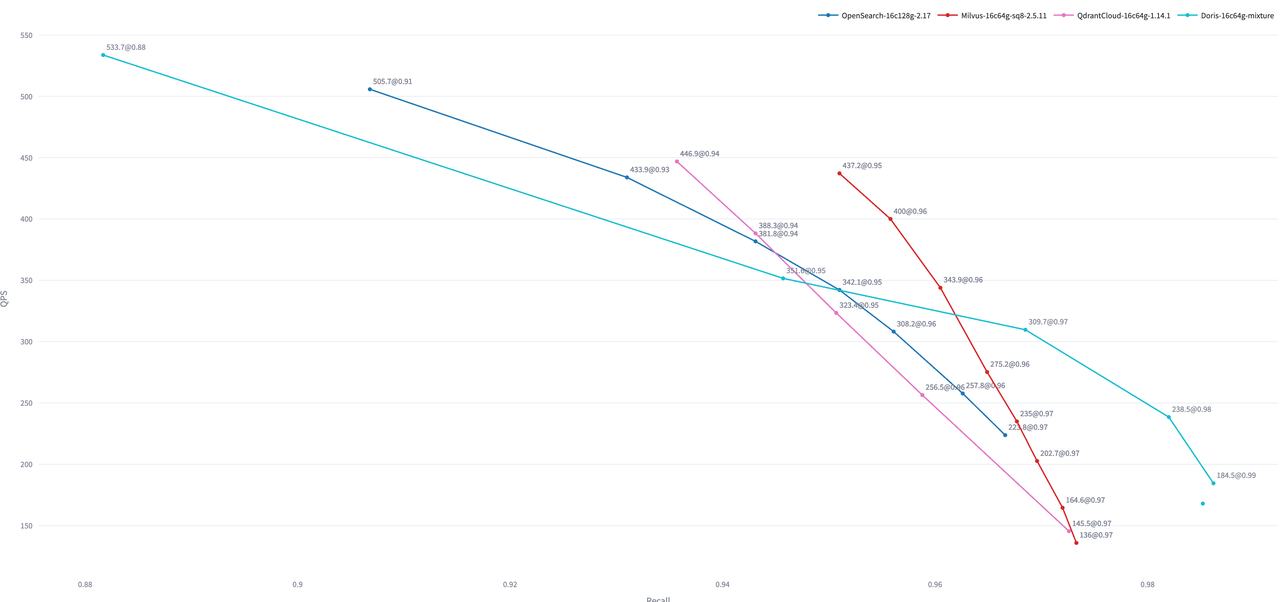

在 Performance768D10M 数据规模上，当召回率要求高于 95% 时，Apache Doris 的 QPS 表现优于 OpenSearch 与 Qdrant 。此结果为默认配置下的开箱性能，未针对 Segment 文件数量等进行专项调优。

这里比较的是开箱性能测试，即不做 segment 文件数量的优化时的性能对比。

Milvus 的 flat 版本以及 Cloud 版本会有更好的性能表现，但是其出品的 VectorDBBench 只提供了 SQ8 量化后的成绩。

1. 核心设计与性能优化

---

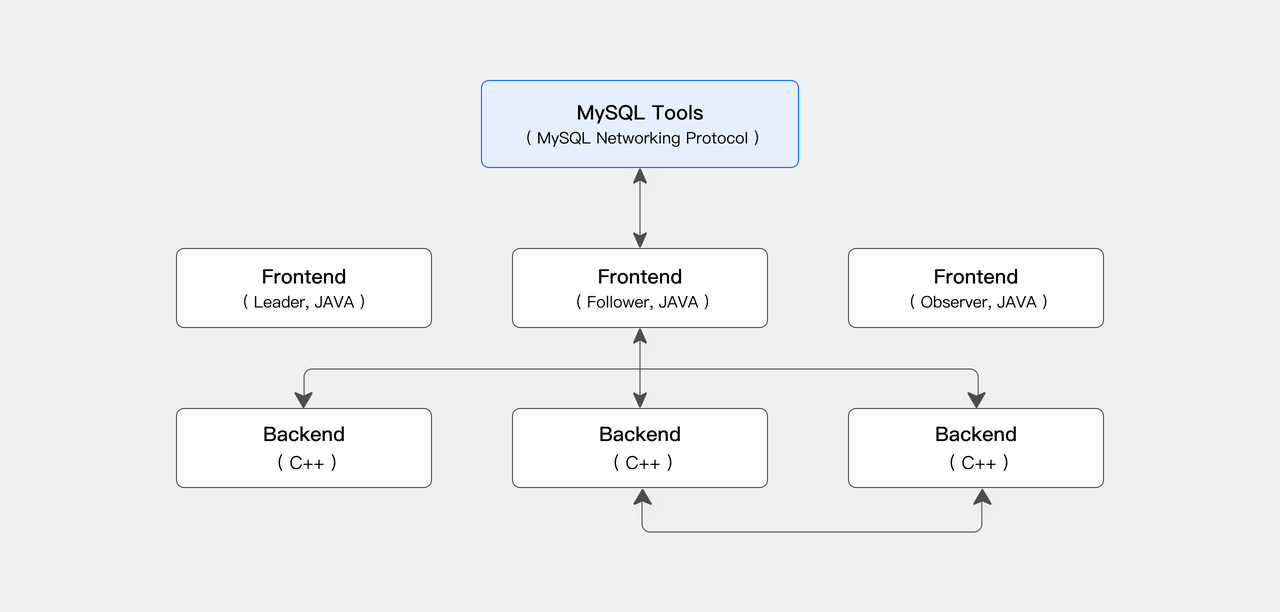

Apache Doris 采用 FE（协调节点）与 BE（计算节点）构成的分布式架构。BE 作为核心执行单元，承担查询计划执行与数据导入任务，负责几乎所有高负载计算与大规模数据吞吐，是系统高性能的基石。尤其在向量场景下，数据写入、索引构建与向量距离计算都属于典型的 CPU 与内存密集型工作。为充分发挥其性能、保障系统稳定运行，我们对 ANN 索引的写入、构建与查询路径进行了系统优化。

3.1 写入与构建路径优化

优化主要分为两类：功能优化 与性能优化。

• 在功能层面，依托 Doris 成熟的分布式集群管理与存储管理能力，引入 LightSchemaChange 实现轻量级的索引管理机制，这是目前专用向量数据库普遍不具备的能力。
• 在性能层面，重点聚焦于索引构建流程的优化，以显著提升索引构建速度和整体吞吐能力。

3.1.1 异步索引构建机制

Apache Doris 针对 ANN 索引构建开销大的问题，提供了异步构建机制。用户可在数据导入后，选择业务低峰期触发索引构建；在查询高峰时，仅需将已建好的索引加载至内存即可快速检索，从而将密集的 CPU 消耗转移至成本更低的时段。

在 FE 侧，CREATE INDEX 与 BUILD INDEX 通过 SchemaChangeHandler 编排：

1. 为每个分区创建影子索引与影子 Tablet（IndexState.SHADOW），并建立 origin→shadow 的 Tablet 映射与影子副本（副本初始态为 ALTER）。
2. 生成新的 schema version/hash，保障新旧版本隔离。
3. 通过 FE→BE 的 AgentTask（Thrift）分发构建任务到各 BE，BE 在 Tablet 层面完成索引数据构建。
4. 构建成功后，FE 原子性地将影子索引切换为正式索引，更新元数据并清理旧工件。

该流程在保证线上业务可读写的同时，实现了索引构建的在线隔离与数据一致性。

3.1.2 导入性能优化

为在保障索引质量的前提下提升写入吞吐与稳定性，Doris 采用了 多层级分片、双层并行、SIMD 向量化计算 的组合方式进行优化。

A. 多层级分片

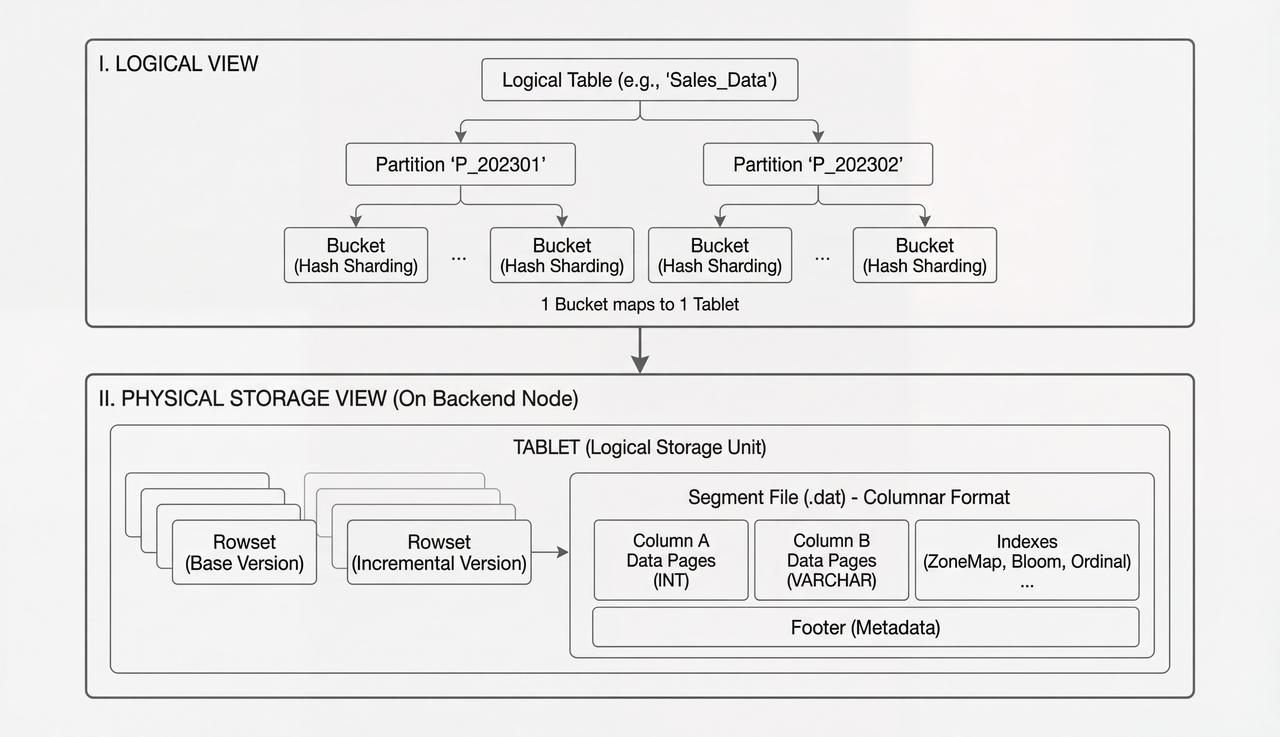

Apache Doris 将逻辑表在内核层拆分为多个 Tablet。每次数据导入会生成一个 Rowset，每个 Rowset 又包含若干 Segment，而 ANN 索引正是在 Segment 粒度上构建与使用的。这一设计将 "全表数据量" 与 "索引超参数" 解耦，用户只需根据单批次导入的数据规模来设定参数，无需因数据总量增加而反复重建索引。

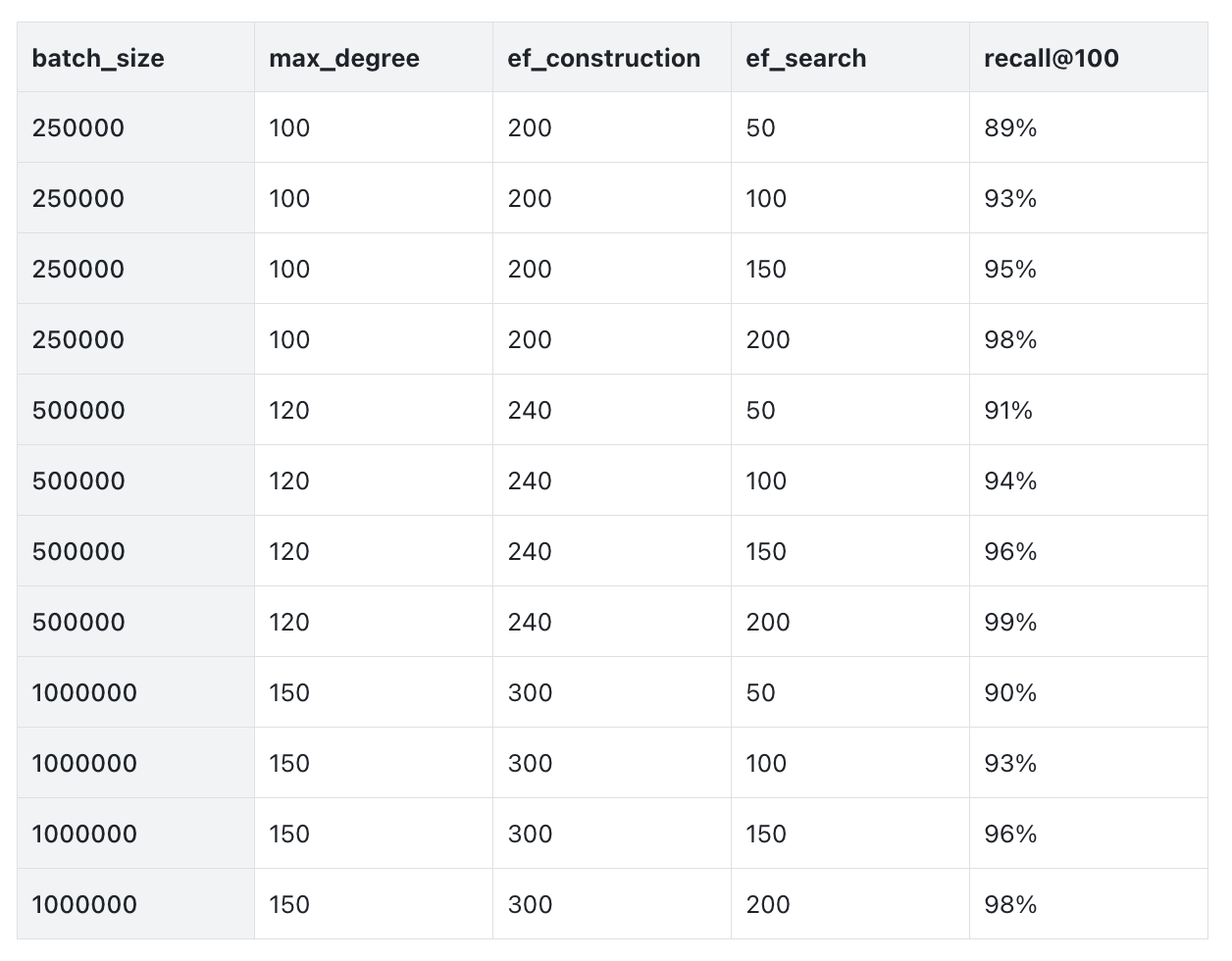

以单 BE 单分桶的典型场景为例，我们从实际经验中总结出如下参数可供参考：

得益于 Apache Doris 的分片架构下，索引参数可稳定在合理的规模区间，不受全表数据总量增长的影响。换言之，索引超参数的设置只需基于单个 Tablet 单次导入的数据行数。即便集群规模扩大，也仅需根据机器与分桶数量相应调整批次大小（batch size）即可。

以 HNSW 索引为例，在单 BE 集群中，针对每批导入 25 万、50 万、100 万行的典型规模，分别选择 max_degree≈100/120/150、ef_construction≈200/240/300、hnsw_ef_search≈50~200，即可在延迟可控的同时平衡召回与构建成本。

经验上，召回率随 hnsw_ef_search 提高而改善，但查询延迟也会线性增加。max_degree 与 ef_construction 过小会导致图结构稀疏、查询不稳定；过大则会显著增加构建时间与内存占用。因此，建议结合业务对召回和延迟的要求，通过离线压测确定最佳参数组合。

B. 双层并行构建

集群层由多台 BE 并行处理导入批次；单机内再对同一批数据进行多线程距离计算和图结构更新。配合 "内存攒批"（在内存中适度合并小批次），可避免过细分批导致的图结构稀疏与召回下滑，在固定超参数下获得更稳定的索引质量与构建速度。

以 768 维、1,000 万条向量为例：分 10 批构建的召回率约可达 99%，若切成 100 批则可能降至约 95%。适度的内存攒批既不显著抬高内存峰值，又能提升图连通性和近邻覆盖，从而减少查询阶段的回表与重复计算。

C. SIMD 加速

向量距离计算是典型的 CPU 密集型计算。Doris 在 BE 侧采用 C++ 实现距离计算，引入 SIMD（单指令多数据）并行计算。可以更少的指令、更少的访存，更快完成把同样的距离，从而显著提升向量索引构建和重排阶段的吞吐能力。具体来讲：

• 并行计算多个维度：利用 SSE / AVX / AVX-512 等指令集，同时加载和计算 8～16 个浮点数，而非逐维循环。
• 减少内存访问：在计算前对向量数据进行批处理和转置，使数据在内存中连续排列，优化 CPU Cache 访问模式。
• 合并计算步骤：使用 FMA（乘加融合）指令，把 "乘法 + 加法" 合并为一步，并通过水平求和快速聚合向量数据。
• 高效处理边界情况：对维度不对齐的尾部数据，使用掩码指令统一处理，避免额外分支和判断。

3.1.3 向量压缩技术

以 HNSW 为代表的高性能索引数据结构通常将向量与图结构常驻内存。在 RAG 场景中，文本 / 图片 / 音频等模态向量维度约为 1,000，若每维使用 FLOAT32 存储，一百万行占用 4 GB，千万行则约 40 GB。考虑到索引结构的额外占用（约 1.3 倍），一千万行整体接近 52 GB。以 16C64GB 机器为例，单机索引上限约为千万级，需预留空间以避免 OOM，并保障查询和构建的并行开销。

为了显著降低内存占用、扩展单机承载能力，向量压缩技术成为关键。Apache Doris 在此提供了两种主流的实现方案：标量量化与乘积量化。

A. 标量量化（Scalar Quantization，SQ）

标量量化通过用低精度类型替换高精度类型来压缩存储空间，Doris 支持 INT8 和 INT4 的标量量化，并在导入和构建阶段完成编码。

如若将 FLOAT32（4 字节）替换为 INT8（1 字节）可节省约 75% 存储，进一步压缩为 INT4 则节省约 87.5%。如果压缩后数据的分布形态保持一致，召回率在可控延迟内接近未压缩效果。

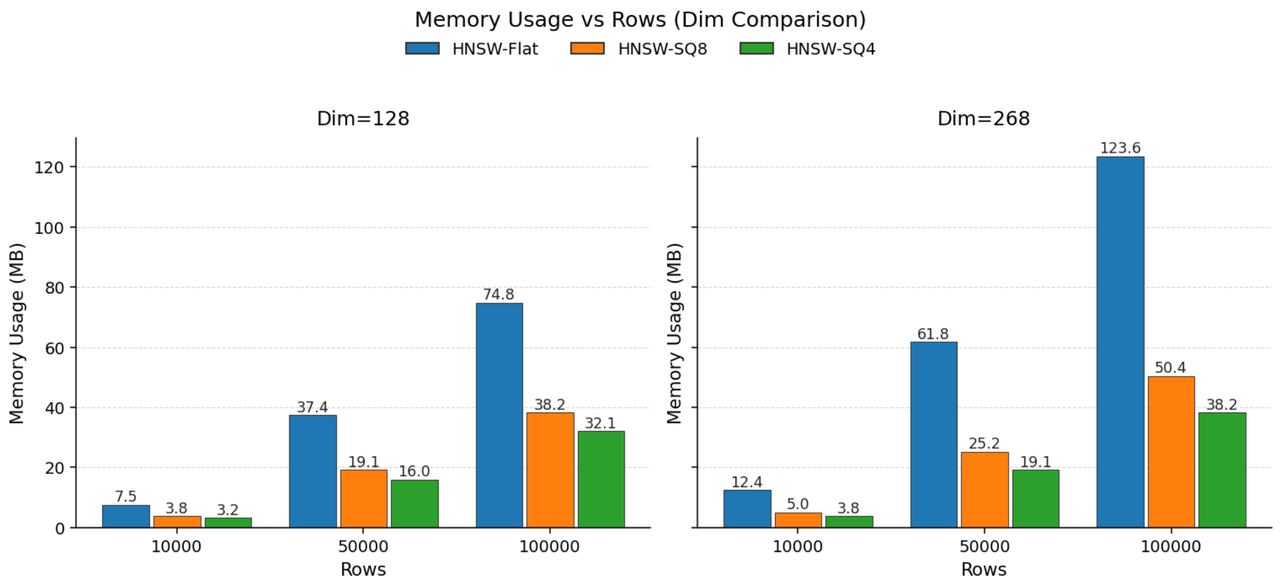

上图展示了在 128 维和 268 维向量上的测试结果。相比 FLAT（不编码，用完整 Float32 表示每个浮点数），SQ8 可实现接近 2.5 倍的压缩，而 SQ4 可实现接近 3.3 倍的压缩。

值得说明的是，引入 SQ 不可避免的会带来额外的压缩计算开销（索引构建阶段），且标量量化更适用于各维度近似均匀分布的数据。如遇分布呈高斯或更复杂形态时，标量量化误差增大，则可采用乘积量化方式。

B. 乘积量化（Product Quantization， PQ）

RAG 等场景中，由 Transformer 编码器生成的向量，存在明显的语义结构、分布不均匀。乘积量化通过子空间划分 + 子空间学习型量化，能够更好地适配。

PQ 将高维向量分割为多个子向量，并为每个子空间独立训练一个码本（例如通过 k-means 聚类学习质心）。这使得数据密集区域能用更精细的码本保持细节，从而在整体上用更短的码长维持原始的距离关系。查询时通过查表与累加来估算距离，大幅减少了计算与内存访问开销。

我们在 128 维与 268 维上对比 SQ 与 PQ，参数统一设定为 pq_m = dim/2、pq_nbits = 8。

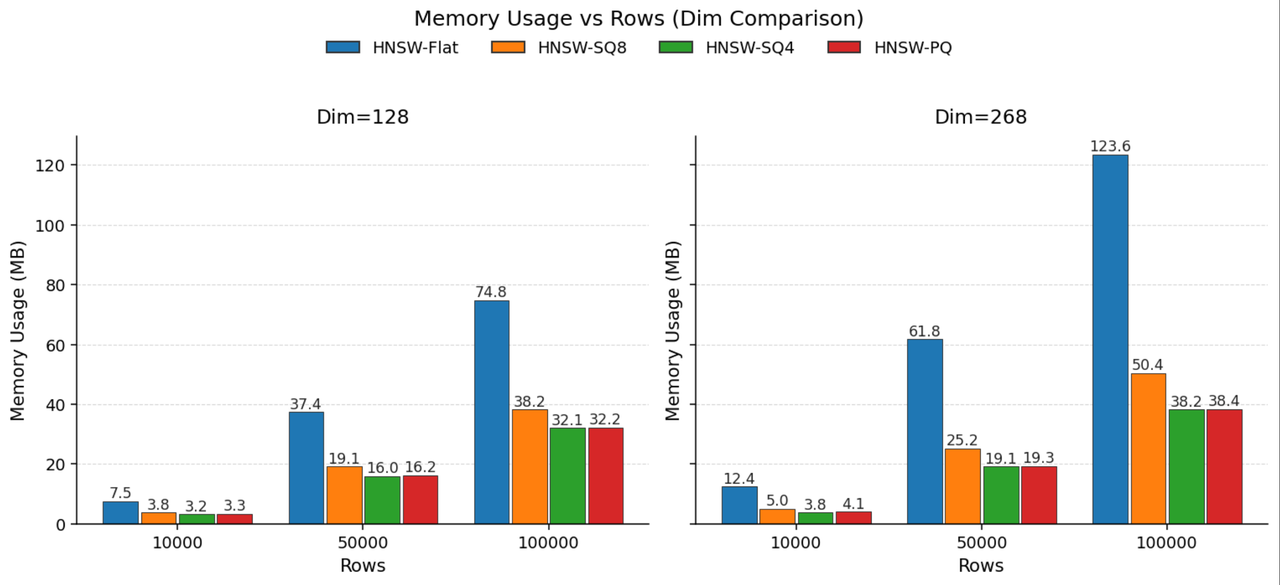

从空间占用看，PQ（m=68/128， nbits=8）的内存占比与 SQ4 大致相当，可实现约 3× 压缩。

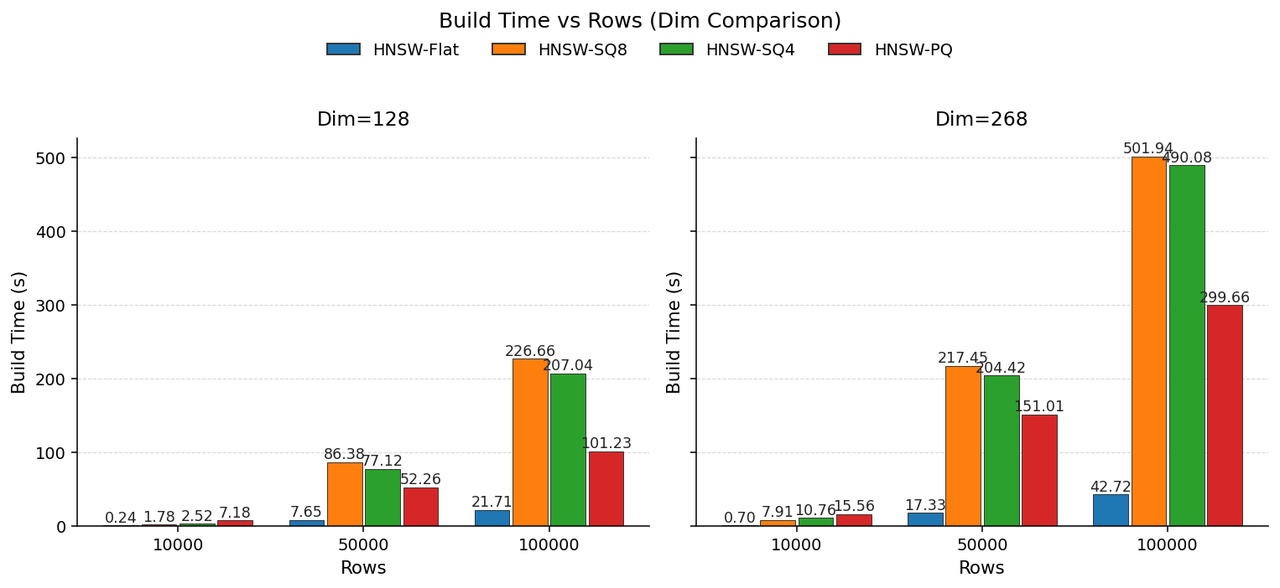

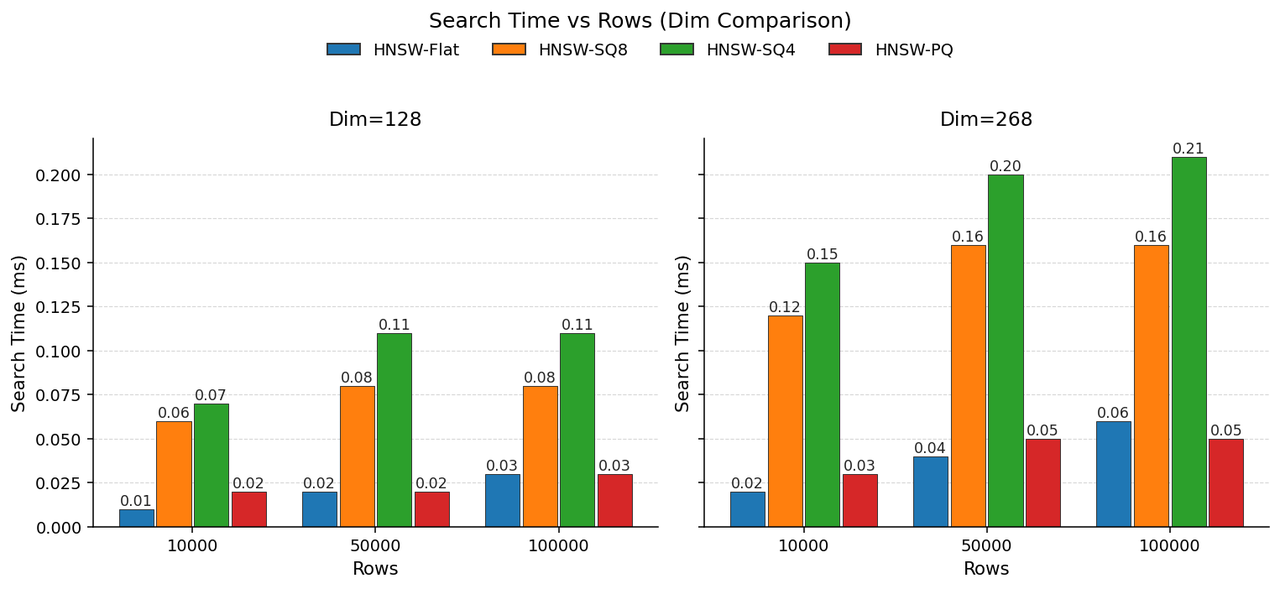

除构建更快外，PQ 还可依赖查表加速解码，体现在更优的查询速度上。

关于 PQ 的超参数，实际使用时建议结合数据分布进行针对性适配与调优。根据经验，将 pq_m 设为原始维度的一半，pq_nbits 设为 8，在多数场景下即可取得良好的效果，可作为初始调优的参考起点。

综合来看，对于用户来说， SQ 和 PQ 该如何选择呢？

• 从使用上来说，SQ 的优点是使用方式简单，只需要指定数据类型即可，而 PQ 的使用门槛更高，需要对其原理有较为深刻的理解才能在生产环境中发挥其优势。
• 从性能及开销上来说，SQ 在解码阶段存在额外计算开销，且随维度增加开销更高；PQ 则能在压缩的同时保持接近原始向量的查询性能。
• 从场景上来说，SQ 更适用于各维度近似均匀分布的数据。如遇分布呈高斯或更复杂形态时，标量量化误差增大，则可采用乘积量化方式。

3.2 查询执行路径优化

搜索场景对延迟极为敏感。在千万级数据量与高并发查询的场景下，通常需要将 P99 延迟控制在 200 ms 以内。这对 Doris 的优化器、执行引擎以及索引实现都提出了更高要求。Apache Doris 为此做了大量优化，这一章节对其中涉及到的部分能力做介绍。

3.2.1 虚拟列机制

Apache Doris 的向量索引采用外挂方式。外挂索引便于管理与异步构建，但也带来性能挑战：如何避免重复计算与多余 IO？

ANN 索引在返回行号时，会同步计算出向量距离。执行引擎在 Scan 算子阶段可直接利用该结果进行筛选和排序，无需在读取数据后重新计算。这一过程通过 "虚拟列" 机制自动实现，最终以 Ann Index Only Scan 的形式运行，完全消除了因距离计算而产生的数据读取 I/O。

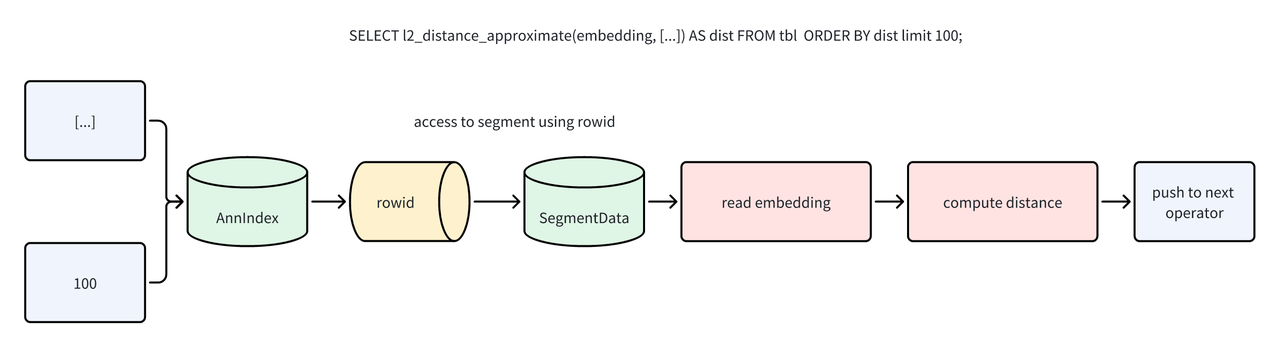

未应用 Index Only Scan：

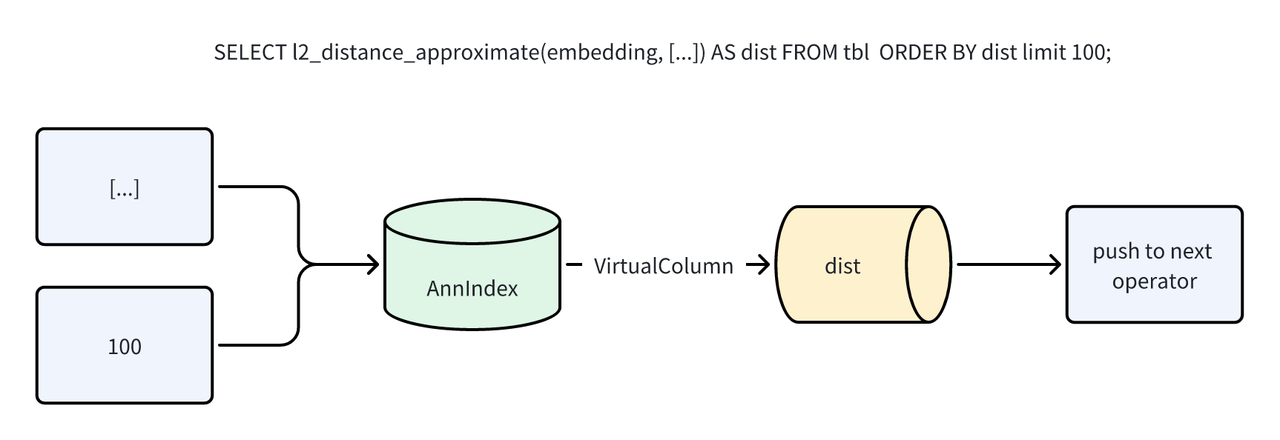

应用 Index Only Scan 后：

例如 SELECT l2_distance_approximate(embedding, [...]) AS dist FROM tbl ORDER BY dist LIMIT 100;，执行过程将不再触发数据文件 IO。

该优化不仅适用于 TopK 检索，也支持 Range Search、复合检索（Range + TopK）以及与倒排索引结合的混合检索场景，实现了全路径的 Index Only Search。

虚拟列机制并不局限于向量距离计算。对于正则抽取、复杂标量函数等 CPU 密集型表达式，若在同一查询中被多次引用，该机制也能复用中间结果，避免重复计算。以 ClickBench 数据集为例，以下查询统计从 Google 获得最多点击的 20 个网站：

set experimental_enable_virtual_slot_for_cse=true;

SELECT counterid,
       COUNT(*)               AS hit_count,
       COUNT(DISTINCT userid) AS unique_users
FROM   hits
WHERE  ( UPPER(regexp_extract(referer, '^https?://([^/]+)', 1)) = 'GOOGLE.COM'
         OR UPPER(regexp_extract(referer, '^https?://([^/]+)', 1)) = 'GOOGLE.RU'
         OR UPPER(regexp_extract(referer, '^https?://([^/]+)', 1)) LIKE '%GOOGLE%' )
       AND ( LENGTH(regexp_extract(referer, '^https?://([^/]+)', 1)) > 3
              OR regexp_extract(referer, '^https?://([^/]+)', 1) != ''
              OR regexp_extract(referer, '^https?://([^/]+)', 1) IS NOT NULL )
       AND eventdate = '2013-07-15'
GROUP  BY counterid
HAVING hit_count > 100
ORDER  BY hit_count DESC
LIMIT  20;

核心表达式 regexp_extract(referer, '^https?://([^/]+)', 1) 为 CPU 密集型且被多处复用。启用虚拟列优化（set experimental_enable_virtual_slot_for_cse=true;）后，端到端性能提升约 3 倍。

3.2.2 前过滤与谓词下推

在 ANN TopN 检索中，过滤谓词的应用时机是关键的设计权衡：

• 前过滤：在 TopN 之前应用谓词，能阻止无效行进入候选；但需在候选集维护过程中实时剔除不符合条件的行。
• 后过滤：先按相似度取出 TopN，再执行过滤，可能导致最终结果不足 N 条。虽然可通过扩大 N 来补偿，但会额外增加扫描与计算开销。

Apache Doris 在 Scan 算子内通过 row bitmap 实现自然的前过滤语义。每个谓词执行后即时更新 row bitmap。当 TopN 下推到 Scan 时，向索引传递一个基于 row bitmap 的 IDSelector，仅保留满足条件的行作为候选，从源头上避免无效候选进入 TopN。

为进一步提升效率，Doris 还会在扫描前借助分区、分桶、ZoneMap 等轻量元数据进行快速预过滤，并结合倒排索引进行精确的行号定位，多层次缩小候选集，能够显著提升查询性能与资源效率。

3.2.3 全局执行优化

在传统执行路径中，Doris 会对每条 SQL 执行完整优化流程（语法解析、语义分析、RBO、CBO）。这在通用 OLAP 场景必不可少，但在搜索等简单且高度重复的查询模式中会产生明显的额外开销。为此，Doris 进行了全局执行优化，充分发挥索引、过滤等性能。

A. Prepare Statement：

Doris 4.0 扩展了 Prepare Statement，使其不仅支持点查，也适用于包含向量检索在内的所有 SQL 类型。Prepare Statement 的原理是将 SQL 编译与执行分离，模板化检索复用计划缓存，Execute 阶段跳过优化器。查询计划按 "标准化 SQL + schema 版本" 构建指纹进行缓存，执行阶段校验 schema version，变化则自动失效并重建。对频繁且结构相同仅参数不同的检索，Prepare 能显著降低 FE 侧 CPU 占用与排队等待。

B. Scan 并行度优化：

为提升 ANN TopN 检索性能，Doris 重构了 Scan 并行策略。原策略基于行数划分任务，在高维向量场景下，单个 Segment 的实际行数常远低于划分阈值，导致多个 Segment 被分配至同一任务中串行扫描，制约性能。

为此，Doris 改为严格按 Segment 创建 Scan Task，显著提升了索引检索阶段的并行度。由于 ANN TopN 搜索本身过滤率极高（仅返回 TopN 行），后续回表阶段即使串行执行，对整体吞吐与延迟的影响也微乎其微。

以 SIFT 1M 数据集为例，开启 optimize_index_scan_parallelism=true 后，TopN 查询耗时从 230ms 降至 50ms，效果显著。

此外，4.0 引入动态并行度调整：每轮调度前根据 Scan 线程池压力动态决定可提交的任务数；压力大则减并行、资源空闲则增并行，以在串行与高并发场景间兼顾资源利用率与调度开销。

C. TopN 全局延迟物化：

典型的 ANN TopN 查询可分为两个关键阶段：局部检索与全局归并。在局部检索阶段，Scan 算子通过索引获取每个数据分片（Segment）中的局部 TopN 近似距离；随后在全局归并阶段，由专门的排序节点对所有分片的局部结果进行合并，筛选出最终的全局 TopN。

传统执行流程存在一个显著效率问题：若查询需要返回多列或包含大字段（如长文本），在第一阶段就会读取这些列的全部数据。这不仅会引发大量磁盘 I/O，而且绝大多数被读取的行会在第二阶段的排序竞争中被淘汰，造成计算与 I/O 资源的浪费。

为此，Doris 引入了 "全局 TopN 延迟物化" 优化。该机制将非排序所需列的读取推迟到最终结果确定之后，大幅减少了不必要的 I/O。

优化执行流程示例：

以 SELECT id, l2_distance_approximate(embedding, [...]) AS dist FROM tbl ORDER BY dist LIMIT 100;为例：

1. 局部轻量扫描：每个 Segment 利用 Ann Index Only Scan 结合虚拟列技术，仅计算出局部 Top 100 的距离值（dist）及其对应的行标识（rowid），不读取其他列。
2. 全局排序筛选：系统汇总所有 M 个 Segment 的中间结果（共 100 × M 条候选），对其进行全局排序，从而确定最终的 100 个目标 rowid。
3. 按需延迟物化：最终的 Materialize 算子根据上一步得到的 rowid，精准地到对应的存储位置读取所需列（例如 id）的数据。

通过将完整数据的 "物化" 步骤推迟到最后，该优化确保了查询前期仅处理轻量的距离与行标识信息，彻底避免了在排序前读取非必要列所带来的 I/O 开销，从而显著提升了整体查询效率。

1. 实战：使用 Apache Doris 搭建企业知识库

---

企业级知识库是 RAG 的典型落地场景。因此，我们基于 LangChain + Apache Doris 搭建了一个以 Doris 官网文档为语料的最小可用知识库，用于验证 Doris 向量检索的端到端能力。完整示例代码见 GitHub。

（1）环境准备

• LLM：用于对话与答案生成，这里使用 DeepSeek。先在官网注册并创建 API Key，妥善保存，后续用于调用 DeepSeek API。
• 嵌入模型：用于生成检索向量，这里使用 Ollama + bge-m3:latest。bge-m3 是开源的通用检索向量模型，兼顾中英文检索效果，默认输出 1024 维向量，适合知识库检索场景。

（2）建库与建表（方式一：SQL）

CREATE DATABASE doris_rag_test_db;

USE doris_rag_test_db;

CREATE TABLE doris_rag_demo (
  id int NULL,
  content text NULL,
  embedding array<float> NOT NULL,
  INDEX idx_embedding (embedding) USING ANN PROPERTIES("dim" = "1024", "ef_construction" = "40", "index_type" = "hnsw", "max_degree" = "32", "metric_type" = "inner_product")
) ENGINE=OLAP
DUPLICATE KEY(id)
DISTRIBUTED BY HASH(id) BUCKETS 1
PROPERTIES (
"replication_allocation" = "tag.location.default: 1",
"storage_medium" = "hdd",
"storage_format" = "V2",
"inverted_index_storage_format" = "V3",
"light_schema_change" = "true"
);

说明：若计划使用 SDK 一键建表与导入（见 ⑤），本节可省略。

（3）演示语料

示例使用 Apache Doris 官网文档作为语料来源：https://github.com/apache/doris-website

（4）离线文档处理

• 切块（chunking）：采用重叠分割，将长文档切分为段落片段。

  from langchain_text_splitters import RecursiveCharacterTextSplitter

  text_splitter = RecursiveCharacterTextSplitter(
  chunk_size=400, chunk_overlap=100, length_function=len
  )
  chunks = text_splitter.split_text(text)

• 生成向量（embedding）：对每个片段生成嵌入向量。

  from typing import List, Dict
  from langchain_community.embeddings import OllamaEmbeddings

  embeddings = OllamaEmbeddings(model='bge-m3:latest', base_url='http://localhost:11434')

  docs: List[Dict] = []
  cur_id = 1
  for chunk in chunks:
  docs.append({"id": cur_id, "content": chunk})
  cur_id += 1

  contents = [d["content"] for d in docs]
  vectors = embeddings.embed_documents(contents)

（5）导入 Doris（方式二：SDK 一键建表与导入）

import pandas as pd
df = pd.DataFrame(
        [
            {
                "id": d["id"],
                "content": d["content"],
                "embedding": vec,
            }
            for d, vec in zip(docs, vectors)
        ])

from doris_vector_search import DorisVectorClient, AuthOptions, IndexOptions

auth = AuthOptions(
    host='localhost',
    query_port=9030,
    http_port=8030,
    user='root',
    password='',
)

client = DorisVectorClient('doris_rag_test_db', auth_options=auth)

index_options = IndexOptions(index_type="hnsw", metric_type="inner_product")
table = client.create_table(
            'doris_rag_demo',
            df,
            index_options=index_options,
        )

说明：若已通过 ② 使用 SQL 创建好表并定义索引，可仅使用 SDK 的导入接口（如 insert/load 等，视 SDK 能力而定）将数据写入既有表。

（6）在线查询过程

向量检索

query = 'Doris 支持哪些存储模型？'
query_vec = embeddings.embed_query(query)
df = (
    table.search(query_vec)
    .limit(5)
    .select(["id", "content"])
    .to_pandas()
)

答案生成

ctx = "\n".join(f"{r['content']}" for _, r in df.iterrows())
prompt =  "以下是检索到的 Doris 文档片段：\n\n{}\n\n请根据上述内容回答：{}".format(ctx, query)

from langchain_openai import ChatOpenAI
llm = ChatOpenAI(
            model='deepseek-v3-1-terminus',
            api_key='xxxx',
            base_url='https://xxx',
            temperature=float(1.0))
resp = llm.invoke(prompt)

返回的内容是：

'根据提供的文档内容，Apache Doris 支持以下三种存储模型：\n\n1.  明细模型（Duplicate Key Model）：适用于存储事实表的明细数据。\n2.  主键模型（Unique Key Model）：保证主键的唯一性，相同主键的数据会被覆盖，从而实现行级别的数据更新。\n3.  聚合模型（Aggregate Key Model）：相同键（Key）的数值列（Value）会被自动合并，通过提前聚合来大幅提升查询性能。\n\n此外，文档在"灵活建模"部分还提到，Apache Doris 支持如宽表模型、预聚合模型、星型/雪花模型等建模方式，这些可以看作是建立在上述三种核心存储模型之上的数据组织方法。'

1. 总结

---

本文从 AI 时代的数据形态演进出发，系统性地介绍了 Apache Doris 在 4.x 版本中引入的向量检索能力，并对其底层实现进行了深入剖析。从 ANN 索引的能力边界，到 FE / BE 架构下的写入、构建与查询路径，再到 SIMD、压缩编码与执行引擎层面的工程优化，Doris 的向量搜索并非简单接入一个索引库，而是围绕 性能三角（召回率 / 查询延迟 / 构建吞吐） 精心设计的系统级方案。未来，我们还会进一步强化，使其成为 AI 时代数据系统智能检索的基石。
