1.实现功能介绍
用74HC595实现8*8点阵屏流水灯
2.74HC595介绍
11 引脚串行输入端
14 引脚输入数据
12 引脚并行输出端
10 引脚复位端，一般接高电平
13 引脚输出使能端，低电平有效
15，1-7 引脚输出端
9 引脚用来级联下一个595到14号引脚端

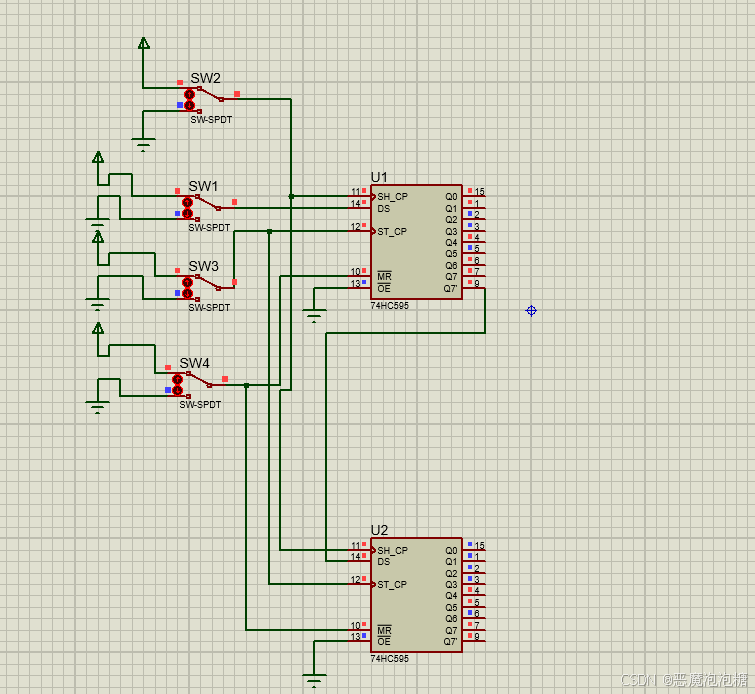

3.595的工作原理(串行输入，并行输出)
例如将1011 0000 1101 0011输入进去具体操作流程如下
从左往右开始
第一次给14号引脚一个高电平，11号引脚给一个上升沿，此时第一个级联595的7号引脚Q7内部存储的是1
第二次给14号引脚一个低电平，11号引脚给一个上升沿，此时第一个级联595的6号引脚Q6内部存储的是0
第三次给14号引脚一个高电平，11号引脚给一个上升沿，此时第一个级联595的5号引脚Q5内部存储的是1
第四次给14号引脚一个高电平，11号引脚给一个上升沿，此时第一个级联595的4号引脚Q4内部存储的是1
第五次给14号引脚一个低电平，11号引脚给一个上升沿，此时第一个级联595的3号引脚Q3内部存储的是0
第六次给14号引脚一个低电平，11号引脚给一个上升沿，此时第一个级联595的2号引脚Q2内部存储的是0
第七次给14号引脚一个低电平，11号引脚给一个上升沿，此时第一个级联595的1号引脚Q1内部存储的是0
第八次给14号引脚一个低电平，11号引脚给一个上升沿，此时第一个级联595的15号引脚Q0内部存储的是0
此时第一个595从Q7-Q0内部已经存储的是 1011 0000
第九次给14号引脚一个高电平，11号引脚给一个上升沿，此时第二个级联595的15号引脚Q0内部存储的是1，第一个595的15号引脚Q0内部存储的是1
由于原本已经将第一个八位数字存储到第一个595中，此时开始存储第二个八位数字时候，此时送入一个数字1，那么原本存储在第一个595中Q7-Q0是1011 0000往后位移一位.
第二个595的Q0-------->1
第一个595的Q7-------->0
第一个595的Q6-------->1
第一个595的Q5-------->1
第一个595的Q4-------->0
第一个595的Q3-------->0
第一个595的Q2-------->0
第一个595的Q1-------->0
第一个595的Q0存储的是第九次输入的1
最终会经过16次输入，从第9次开始，每次通过14号引脚输入一个数字，11号引脚给一个上升沿，原本存储在Q0-Q7会往后挪一位。
Q7->Q0（第二个595），Q6->Q7，Q5->Q6，Q4->Q5，Q3->Q4，Q2->Q3，Q1->Q2，Q0->Q1，新数字->Q0
最终16次输入完成后，在12号引脚给一个上升沿，存储的16个数字最终全部输出出来
第二个595从Q7-Q0分别是 1011 0000
第一个595从Q7-Q0分别是 1101 0011
总结每次输入通过595的14号引脚，每次输入一个数字，每次通过11引脚给一个上升沿，存储在Q0-Q7内部，存储顺序从Q7开始，一直到Q0，所以说这个芯片是串行输入
当Q0-Q7八位内部存储完成，通过12引脚给一个上升沿，一次性将存储在内部的8位一次性全部输出到引脚接口上，输出出来，所以就是并行输出。
4.代码
c
#include <reg51.h>
typedef unsigned int u16;
typedef unsigned char u8;
sbit DS = P3^4;
sbit SH_CP = P3^6; //输入时钟脉冲
sbit ST_CP = P3^5; //输出
#define LEDDZ_COL_POST P0
u8 ghc595_buf[8] = {0x80, 0x40, 0x20, 0x10, 0x08, 0x04, 0x02, 0x01};
void delay_50us(u16 us) {
while(us--);
}
void delay_ms(u16 ms)
{
u16 i,j;
for(i=ms;i>0;i--)
for(j=110;j>0;j--);
}
void hc595_write_data(u8 dat) {
u8 i = 0;
for (i = 0; i < 8; i++) {
DS = dat >> 7;
dat <<= 1;
SH_CP = 0;
delay_50us(1);
SH_CP = 1;
delay_50us(1);
}
ST_CP = 0;
delay_50us(1);
ST_CP = 1;
}
void main() {
u8 i = 0;
LEDDZ_COL_POST = 0;
while(1) {
for (i = 0; i < 8; i++) {
hc595_write_data(ghc595_buf[i]);
delay_ms(500);
}
}

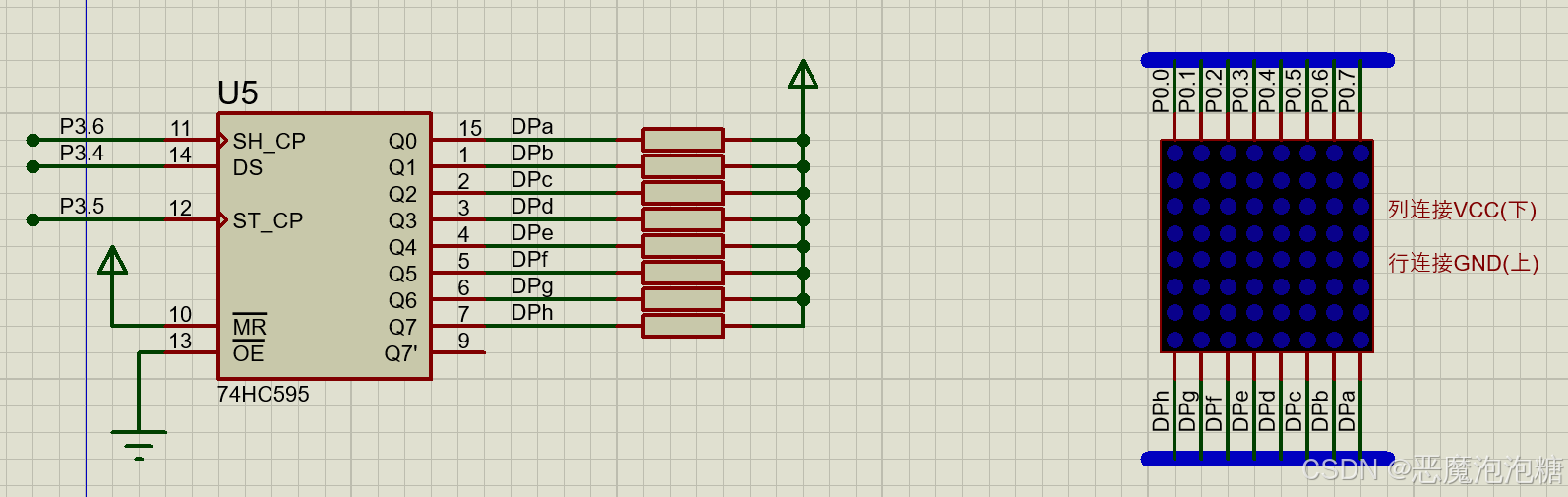

}5.原理图
