DR1 系列评估板 OpenAMP 双核 ARM 通信案例开发手册

前言

本文主要介绍基于OpenAMP框架的双核ARM通信案例使用说明。

开发环境

Windows开发环境：Windows10 64bit

开发工具：TD_5.9.1_DR1_2025.1_NL、FD_2025.1_SP1

术语表

为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。

注意事项

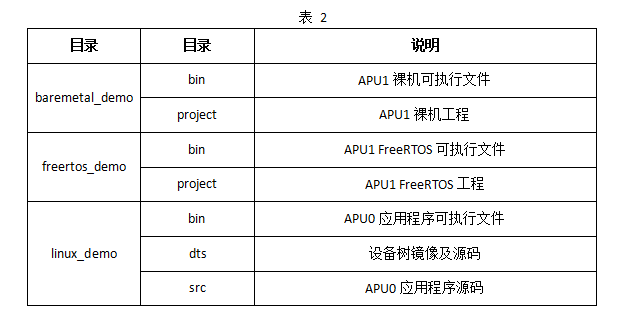

案例位于产品资料"4-软件资料\Demo\amp_demos\"目录下，案例目录详细说明见下表。

1 OpenAMP使用说明

OpenAMP是一个标准化的嵌入式多核框架，主要针对AMP应用场景提供RTOS和裸机程序必要的管理和通信接口。它兼容了Linux的Remoteproc和Rpmsg设计，为远程核心(Remoteprocessors)提供了软件组件，使得用户能够快速地搭建一套标准的核间交互应用场景。

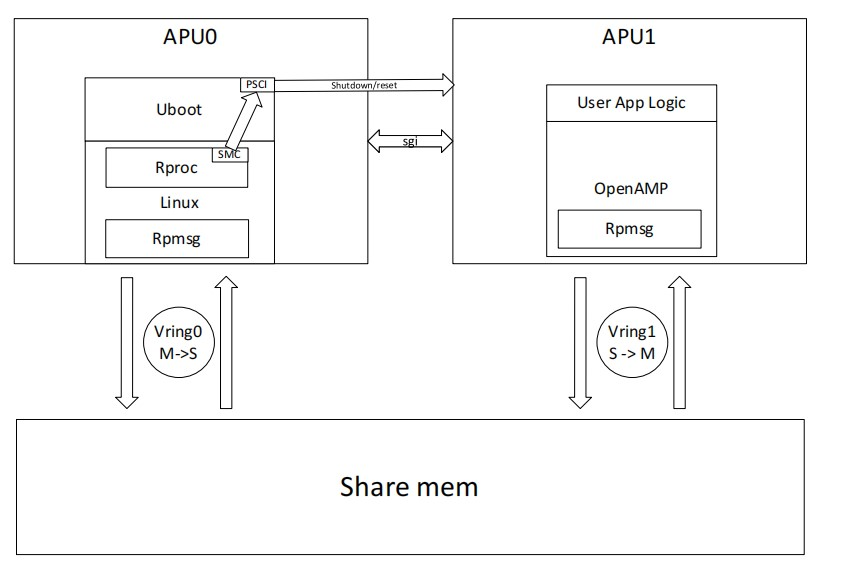

在安路多核异构系统中，APU0作为OpenAMP的Master端，运行Linux系统；APU1作为OpenAMP的Slave端，运行Baremetal或FreeRTOS程序。其中，APU0使用remoteproc（即Rproc）加载APU1程序，并对APU1进行配置。

图 1

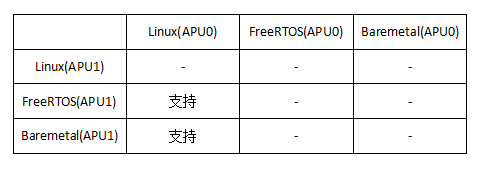

目前TLDR1-EVM支持的OpenAMP场景组合如下表。

2 amp_rpmsg_echo案例

2.1 案例功能

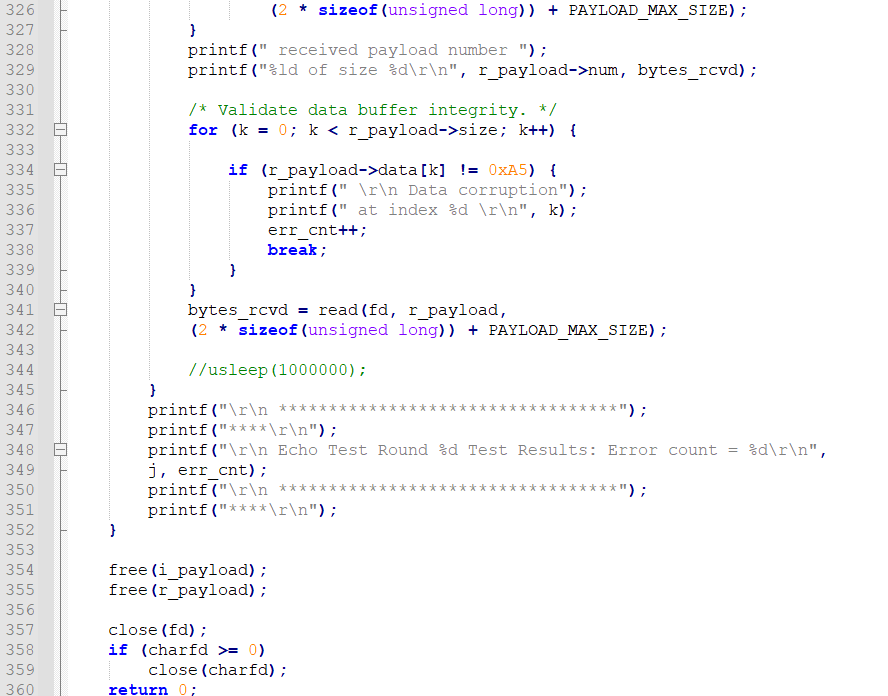

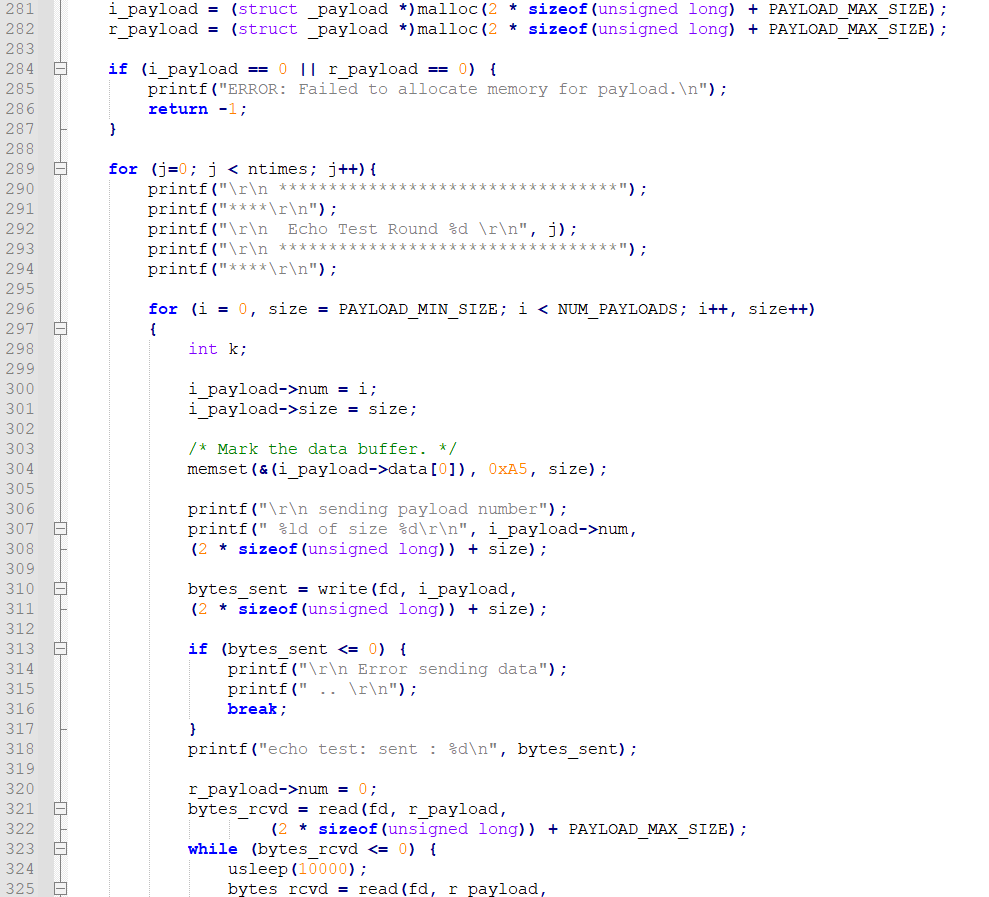

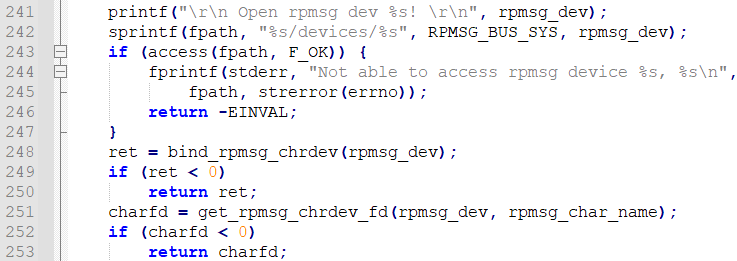

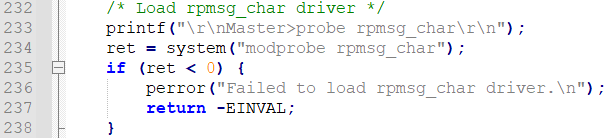

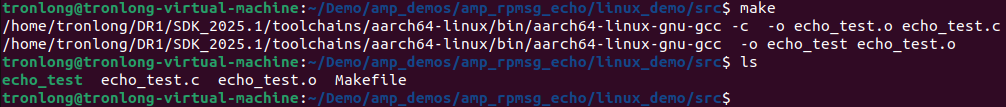

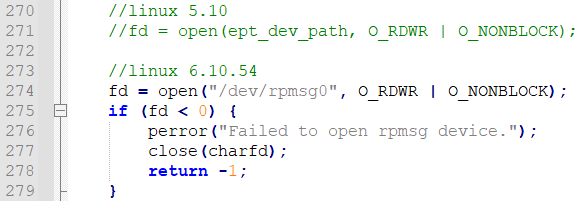

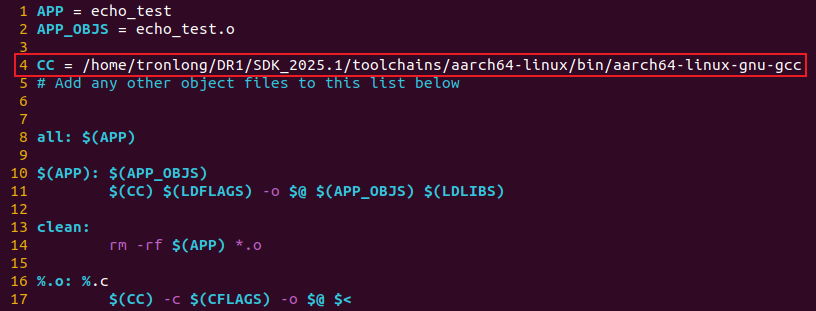

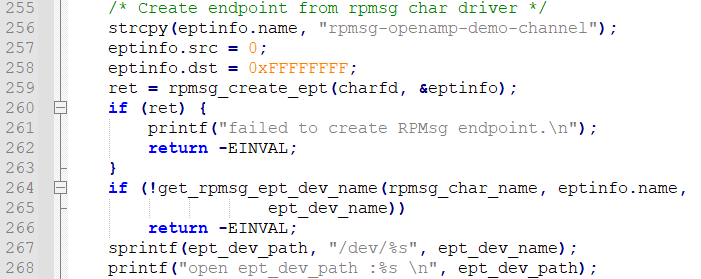

案例功能：APU0使用RPMsg向APU1发送数据，APU1接收到数据后再使用RPMsg向APU0回传数据。APU0对回传的数据进行验证，并输出验证结果。

2.2 TD工程说明

请参考《Linux系统开发手册》的"FSBL TD工程说明"章节。

2.2.1 IP核简介

IP核开发相关资料可查阅产品资料"6-开发参考资料\Anlogic官方参考文档\"目录下文档，IP核配置参数如下。

（1）ARM Processor System

ARM Processor System IP核心配置和FSBL工程基本一致，其他详细配置可参考位于产品资料"4-软件资料\Linux\FSBL\fsbl- $版本号$ \"目录下的FSBL工程。

2.3 FD工程说明

Baremetal和FreeRTOS FD工程注意事项如下：

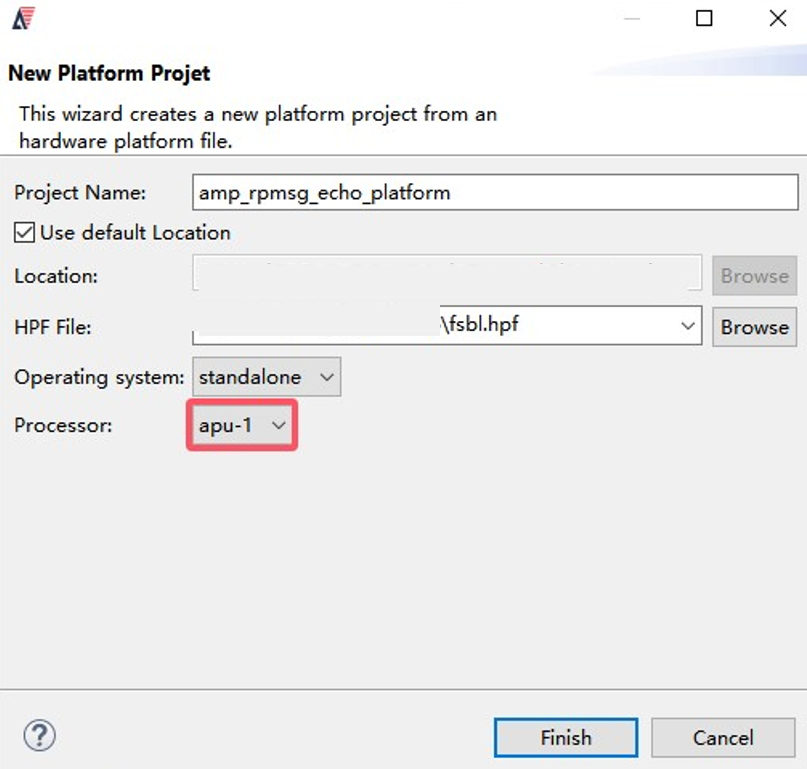

（1）创建Platform Project工程时"Processor"选择"apu-1"。

备注：生成Baremetal FD工程时，"Operating system"选择"standalone"；生成FreeRTOS FD工程时，"Operating system"选择"freertos"。

图 2

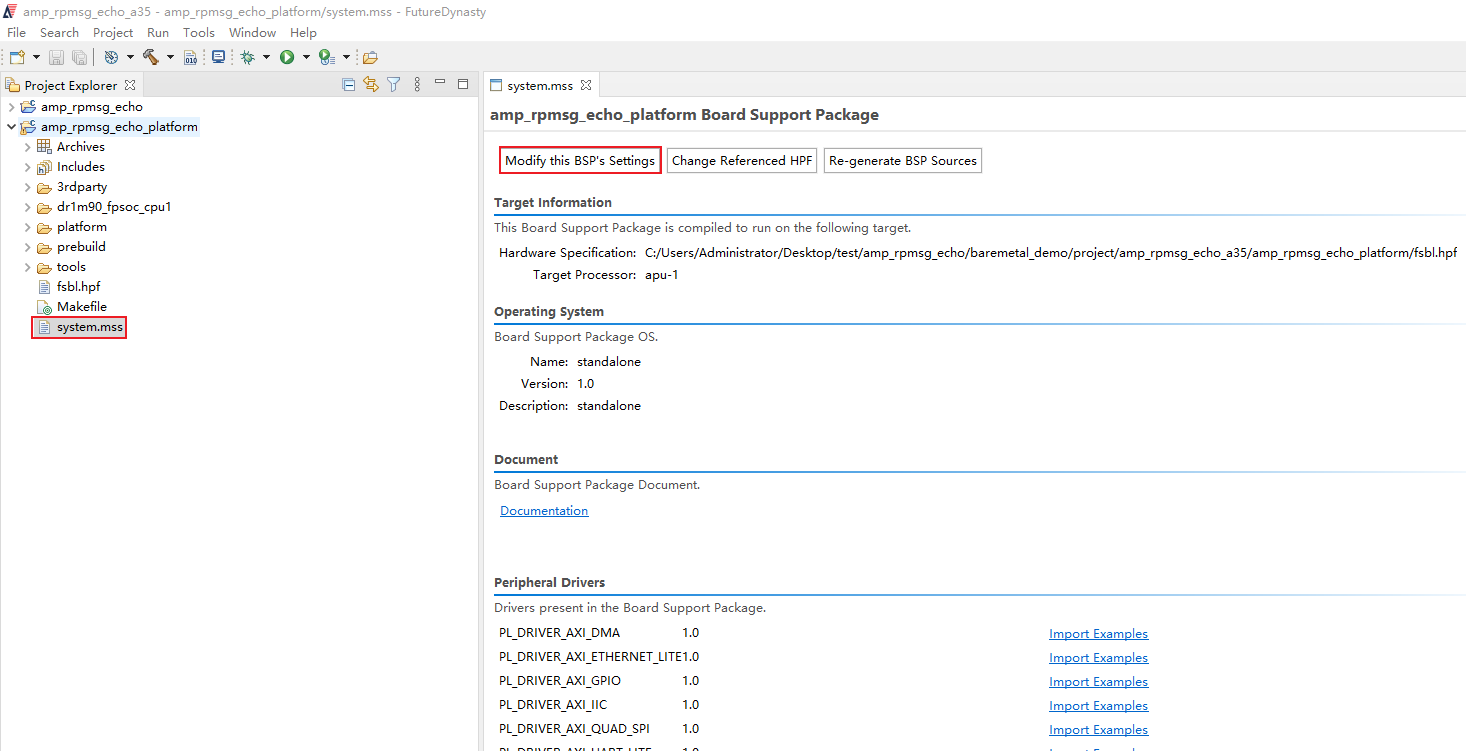

（2）生成Platform Project工程后双击"system.mss"后继续点击"Modify this BSP's Settings"修改相关配置。

图 3

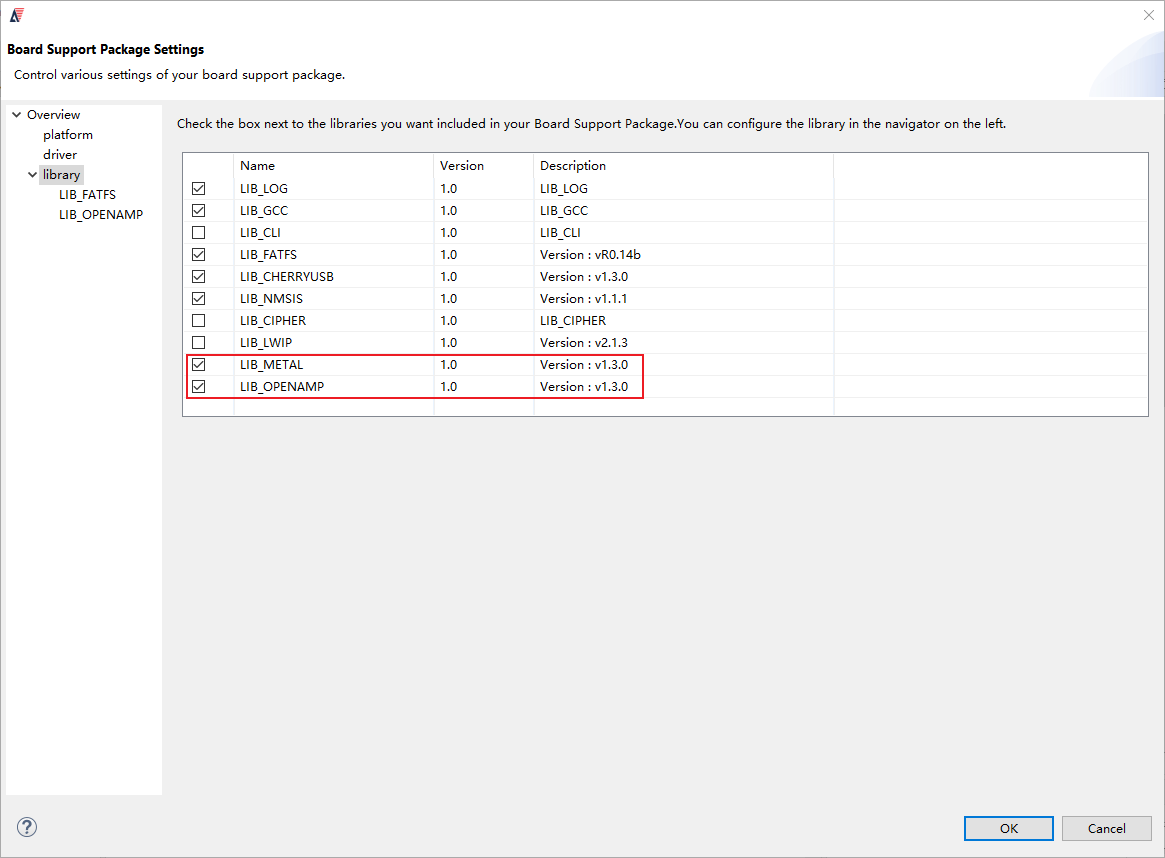

（3）点击"library"选项勾选"LIB_METAL"和"LIB_OPENAMP"，若不勾选这两个板级支持包将会无法正常创建OpenAMP应用。

图 4

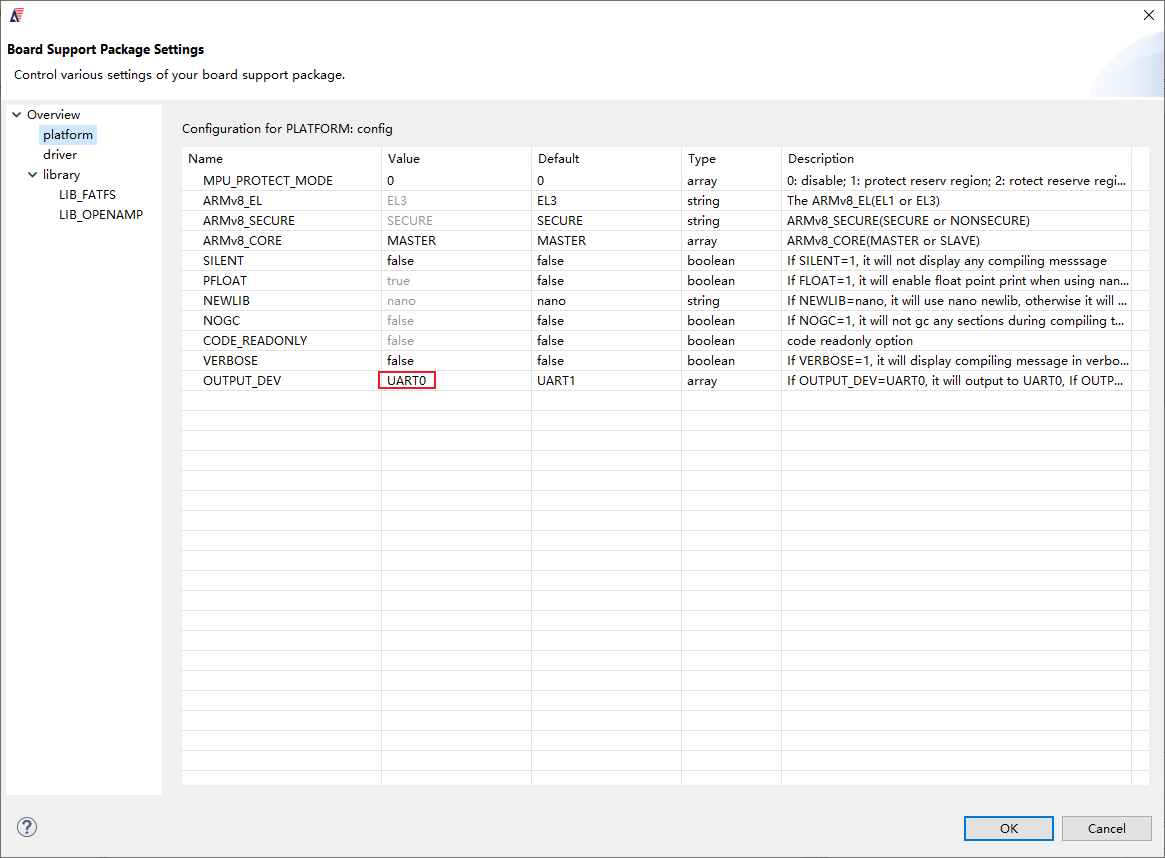

（4）点击"platform"选项将"OUTPUT_DEV"中的Value值设置为"UART0"，若不设置该选项将会导致主机和从机使用同一串口，导致冲突。

图 5

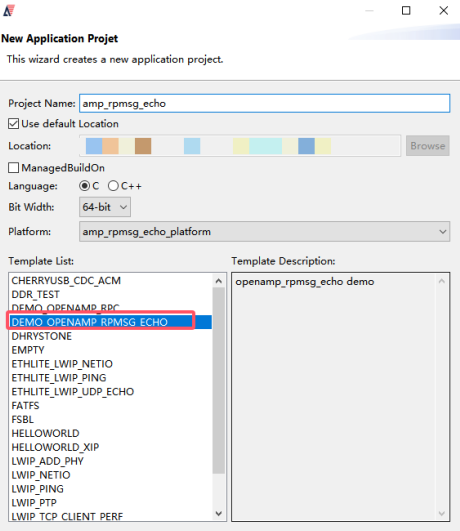

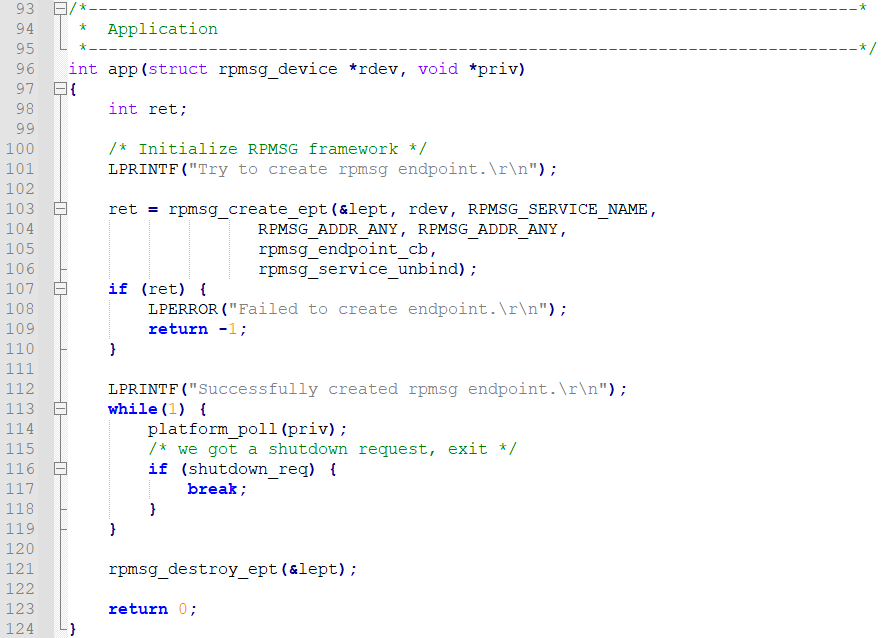

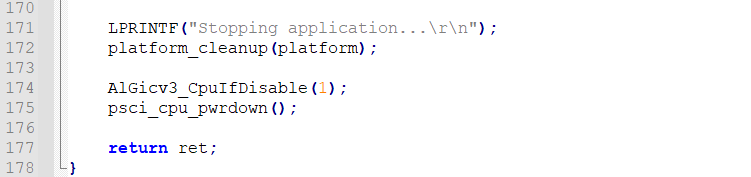

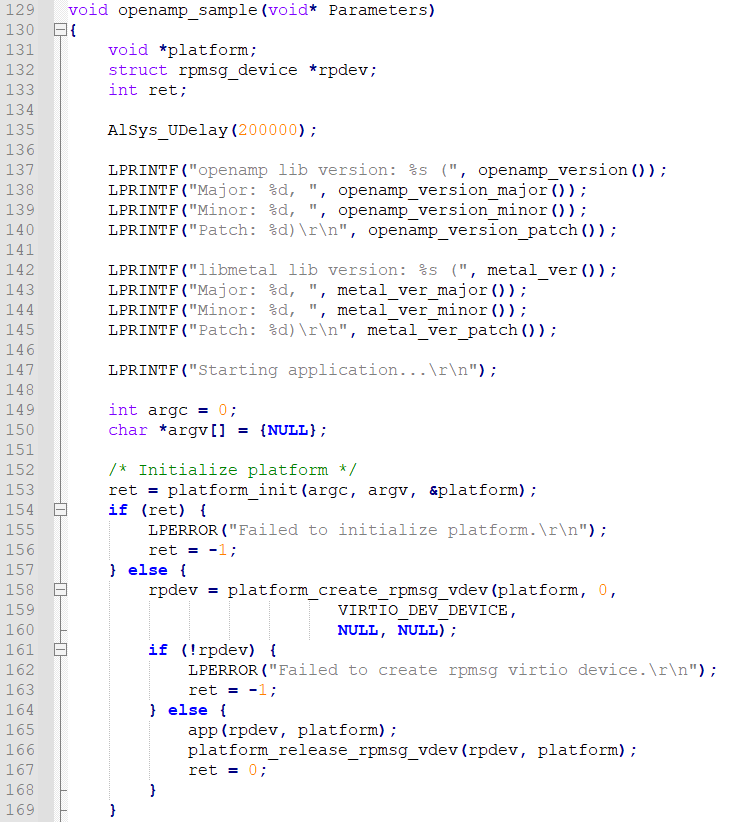

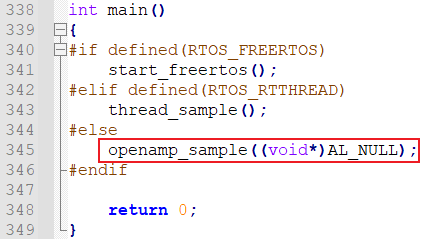

（5）创建Applicable project工程时直接选择"DEMO_OPENAMP_RPMSG_ECHO"应用。

图 6

2.4案例测试

请将产品资料"4-软件资料\Demo\amp_demos\amp_rpmsg_echo\linux_demo\dts\image"目录下的dtb.bin文件拷贝至评估板文件系统目录下。执行如下命令替换系统默认设备树文件，评估板重启生效。

**Target#**mv dtb.bin /boot/dtb.bin

**Target#**reboot

图 7

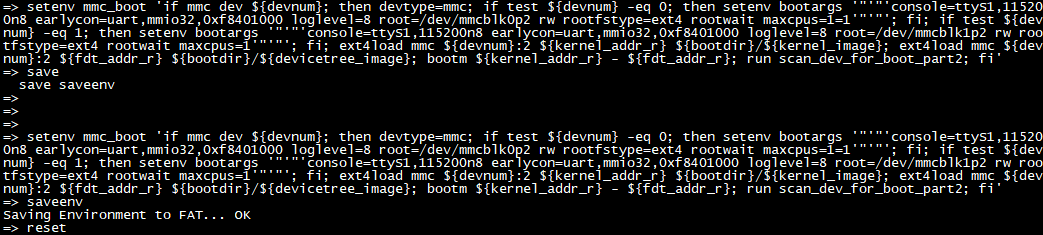

评估板上电启动后，在U-Boot倒计时结束之前长按"Ctrl + C"进入U-Boot命令行模式，执行如下命令，修改环境变量。

**U-Boot#**setenv mmc_boot 'if mmc dev ${devnum}; then devtype=mmc; if test$ {devnum} -eq 0; then setenv bootargs '"'"'console=ttyS1,115200n8 earlycon=uart,mmio32,0xf8401000 loglevel=8 root=/dev/mmcblk0p2 rw rootfstype=ext4 rootwait maxcpus=1=1'"'"'; fi; if test ${devnum} -eq 1; then setenv bootargs '"'"'console=ttyS1,115200n8 earlycon=uart,mmio32,0xf8401000 loglevel=8 root=/dev/mmcblk1p2 rw rootfstype=ext4 rootwait maxcpus=1'"'"'; fi; ext4load mmc$ {devnum}:2 ${kernel_addr_r}$ {bootdir}/ ${kernel_image}; ext4load mmc$ {devnum}:2 ${fdt_addr_r}$ {bootdir}/ ${devicetree_image}; bootm$ {kernel_addr_r} - ${fdt_addr_r}; run scan_dev_for_boot_part2; fi'

**U-Boot#**saveenv

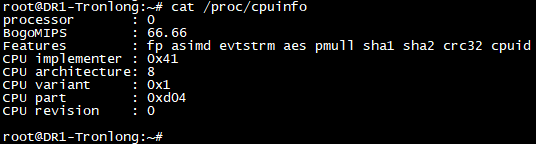

**U-Boot#**reset
