Qt中自定义 QmyBattery 电池组件开发

在 Qt 开发中，自定义 Widget 是实现个性化 UI 组件的核心方式，本文以QmyBattery电池组件为例，详细讲解如何基于QWidget子类化实现具备电量显示、警告阈值、样式自定义的电池控件，涵盖核心绘制逻辑、属性封装、尺寸适配等关键知识点。

一、组件设计思路

QmyBattery组件需实现以下核心功能：

可视化展示电池外形（主体 + 正极）；
按百分比显示电量填充效果，支持正常 / 警告颜色切换；
封装电量、警告阈值等属性，支持外部设置 / 获取；
自适应控件尺寸，保持电池外观比例协调；
发射电量变化信号，支持与其他组件联动。

二、核心代码实现

1. 头文件（QmyBattery.h）

cpp 复制代码

#ifndef QMYBATTERY_H
#define QMYBATTERY_H

#include <QWidget>
#include <QPainter>
#include <QFontMetrics>

class QmyBattery : public QWidget
{
    Q_OBJECT
    // 注册属性
    Q_PROPERTY(int powerLevel READ powerLevel WRITE setPowerLevel NOTIFY powerLevelChanged)
    Q_PROPERTY(int warnLevel READ warnLevel WRITE setWarnLevel)
    Q_PROPERTY(QColor colorBorder READ colorBorder WRITE setColorBorder)
    Q_PROPERTY(QColor colorPower READ colorPower WRITE setColorPower)
    Q_PROPERTY(QColor colorWarning READ colorWarning WRITE setColorWarning)
    Q_PROPERTY(QColor colorBack READ colorBack WRITE setColorBack)

public:
    explicit QmyBattery(QWidget *parent = nullptr);

    // 属性获取接口：
    int powerLevel();        // 获取当前电量
    int warnLevel();         // 获取警告阈值
    QColor colorBorder();    // 获取边框颜色
    QColor colorPower();     // 获取正常电量颜色
    QColor colorWarning();   // 获取警告颜色
    QColor colorBack();      // 获取背景颜色

    // 属性设置接口：
    void setPowerLevel(int pow);    // 设置电量（触发重绘+信号）
    void setWarnLevel(int warn);    // 设置警告阈值（触发重绘）
    void setColorBorder(QColor color); // 修正拼写
    void setColorPower(QColor color);
    void setColorWarning(QColor color);
    void setColorBack(QColor color);

    // 重写尺寸提示，适配电池比例
    QSize sizeHint()const override;

signals:
    void powerLevelChanged(int pow); // 电量变化信号

protected:
    // 重写绘制事件，实现电池可视化
    void paintEvent(QPaintEvent *event) override;

private:
    // 成员变量：
    int mPowerLevel = 60;    // 默认电量60%
    int mWarnLevel = 20;     // 默认警告阈值20%
    QColor mColorBorder = Qt::black;   // 边框颜色
    QColor mColorPower = Qt::green;    // 正常电量颜色
    QColor mColorWarning = Qt::red;    // 警告颜色
    QColor mColorBack = Qt::white;     // 背景颜色
};

#endif // QMYBATTERY_H

2. 源文件（QmyBattery.cpp）

cpp 复制代码

#include "QmyBattery.h"

QmyBattery::QmyBattery(QWidget *parent) : QWidget(parent)
{
    // 初始化无额外逻辑，属性使用默认值
}

// ========== 属性获取接口 ==========
int QmyBattery::powerLevel()
{
    return mPowerLevel;
}

int QmyBattery::warnLevel()
{
    return mWarnLevel;
}


QColor QmyBattery::colorBorder()
{
    return mColorBorder;
}

QColor QmyBattery::colorPower()
{
    return mColorPower;
}

QColor QmyBattery::colorWarning()
{
    return mColorWarning;
}

QColor QmyBattery::colorBack()
{
    return mColorBack;
}

// ========== 属性设置接口 ==========
void QmyBattery::setPowerLevel(int pow)
{
    // 限制电量范围0-100，避免绘制异常
    mPowerLevel = qBound(0, pow, 100);
    emit powerLevelChanged(mPowerLevel); // 发射电量变化信号
    repaint(); // 触发重绘，更新显示
}

void QmyBattery::setWarnLevel(int warn)
{
    mWarnLevel = qBound(0, warn, 100); // 限制阈值范围0-100
    repaint();
}


void QmyBattery::setColorBorder(QColor color)
{
    mColorBorder = color;
    repaint();
}

void QmyBattery::setColorPower(QColor color)
{
    mColorPower = color;
    repaint();
}

void QmyBattery::setColorWarning(QColor color)
{
    mColorWarning = color;
    repaint();
}

void QmyBattery::setColorBack(QColor color)
{
    mColorBack = color;
    repaint();
}

// ========== 尺寸适配 ==========
QSize QmyBattery::sizeHint() const
{
    // 保持电池宽高比12:5，适配任意控件高度
    int H = this->height();
    int W = H * 12 / 5;
    return QSize(W, H);
}

// ========== 核心绘制逻辑 ==========
void QmyBattery::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event); // 标记参数未使用，消除编译器警告
    QPainter painter(this);
    // 抗锯齿，使绘制边缘更平滑
    painter.setRenderHint(QPainter::Antialiasing);
    painter.setRenderHint(QPainter::TextAntialiasing);

    // 1. 设置绘制坐标系（视口+窗口，固定电池比例）
    QRect rect(0, 0, width(), height());
    painter.setViewport(rect);          // 物理像素区域
    painter.setWindow(0, 0, 120, 50);   // 逻辑坐标系（120x50）

    // 2. 绘制电池背景
    QBrush brush;
    QPen pen;
    pen.setWidth(2);
    pen.setColor(mColorBorder); // 修正：mColorBoder → mColorBorder
    pen.setStyle(Qt::SolidLine);
    painter.setPen(pen);

    brush.setColor(mColorBack);
    brush.setStyle(Qt::SolidPattern);
    painter.setBrush(brush);

    // 绘制电池主体背景
    QRect batteryRect(1, 1, 109, 48);
    painter.drawRect(batteryRect);
    // 绘制电池正极（顶部小矩形）
    QRect positiveRect(110, 15, 10, 20);
    painter.drawRect(positiveRect);

    // 3. 绘制电量填充
    if (mPowerLevel > mWarnLevel)
    {
        brush.setColor(mColorPower);   // 正常电量颜色
        pen.setColor(mColorPower);
    }
    else
    {
        brush.setColor(mColorWarning); // 警告颜色
        pen.setColor(mColorWarning);
    }
    painter.setBrush(brush);
    painter.setPen(pen);

    // 电量>0时绘制填充矩形（宽度对应电量百分比）
    if (mPowerLevel > 0)
    {
        QRect powerRect(5, 5, mPowerLevel, 40);
        painter.drawRect(powerRect);
    }

    // 4. 绘制电量百分比文字（居中显示）
    QFontMetrics textSize(this->font());
    QString powStr = QString::asprintf("%d%%", mPowerLevel);
    QRect textRect = textSize.boundingRect(powStr);

    painter.setFont(this->font());
    pen.setColor(mColorBorder);
    painter.setPen(pen);
    // 文字居中计算：水平55-文字宽/2，垂直23+文字高/2
    painter.drawText(55 - textRect.width()/2, 23 + textRect.height()/2, powStr);
}

三、核心知识点解析

1. 坐标系适配（setViewport/setWindow）

通过setViewport（绑定控件物理尺寸）和setWindow（固定逻辑尺寸 120x50），实现电池控件无论拉伸 / 缩小时，始终保持 12:5 的宽高比，避免变形。

2. 绘制分层逻辑

组件绘制分为 4 层，层层叠加保证视觉效果：

第 1 层：电池背景（白色 / 自定义背景色）；
第 2 层：电池边框 + 正极（黑色 / 自定义边框色）；
第 3 层：电量填充（绿色 / 红色，按阈值切换）；
第 4 层：电量百分比文字（居中显示，边框色保证对比度）。

3. 属性封装与 Qt 属性系统

通过Q_PROPERTY注册属性，使组件支持 Qt 属性系统：

可在 UI 设计师中直接编辑电量、颜色等属性；
支持信号与槽联动，如powerLevelChanged信号可绑定到其他组件响应电量变化。

4. 尺寸适配（sizeHint）

重写sizeHint返回按 12:5 比例计算的推荐尺寸，布局管理器（如 QVBoxLayout、QHBoxLayout）会优先使用该尺寸，保证组件布局协调。

四、组件使用示例

实现了QmyBattery类之后，若是用代码创建QmyBattery类对象，其使用与一般的组件类是一样的，若是在UI设计器中使用QmyBattery，则需要采用提升法，在窗体上放置一个QWidget类组件，然后鼠标右键调出菜单"提升为..."

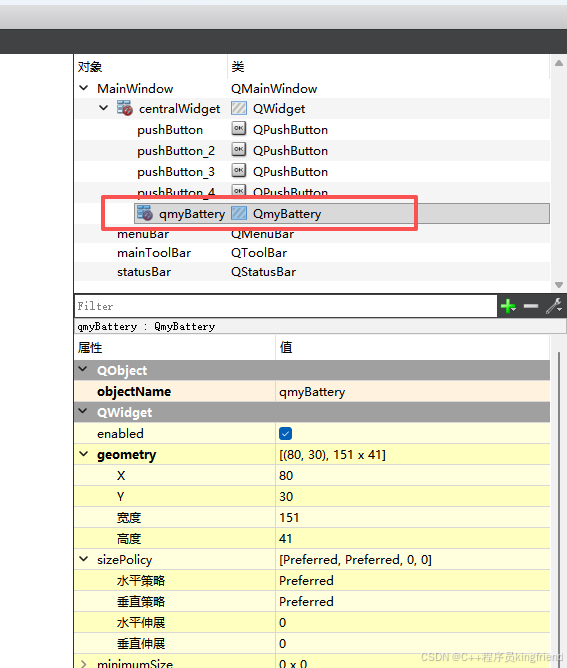

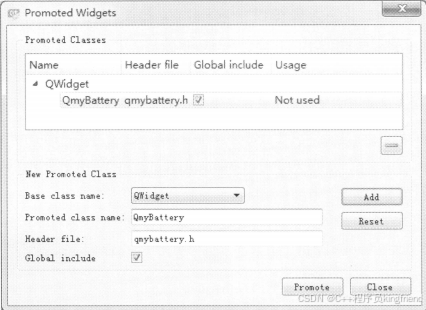

在基类名称下选择QWidget，将提升后的类名称设置为QmyBattery，单击Add ，单击Promote，提升后在属性将组件名称修改为qmyBattery

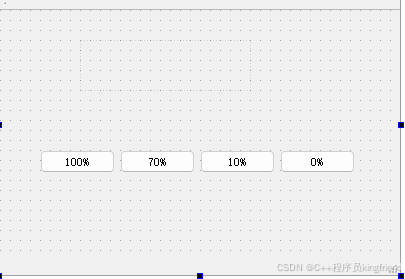

再放置4个按钮用来测试这个电池组件。

cpp 复制代码

void MainWindow::on_pushButton_clicked()
{
    ui->qmyBattery->setPowerLevel(70);
}

void MainWindow::on_pushButton_2_clicked()
{
     ui->qmyBattery->setPowerLevel(10);
}

void MainWindow::on_pushButton_3_clicked()
{
    ui->qmyBattery->setPowerLevel(100);
}

void MainWindow::on_pushButton_4_clicked()
{
    ui->qmyBattery->setPowerLevel(0);
}

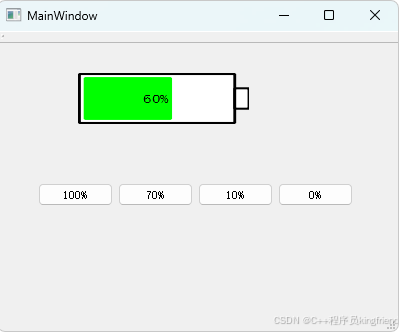

默认电量60%

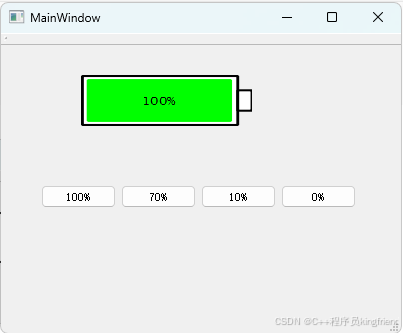

设置电量100%

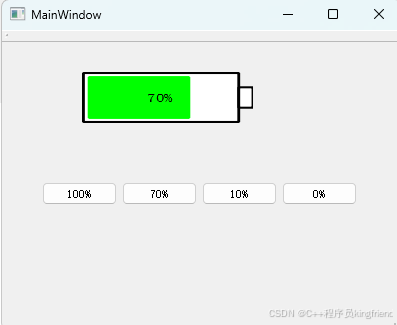

设置电量70%

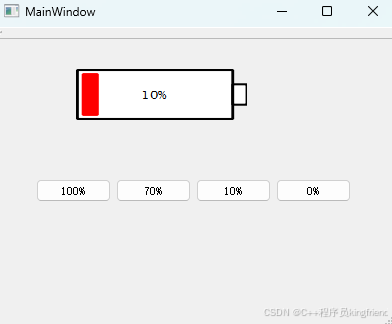

设置电量10%

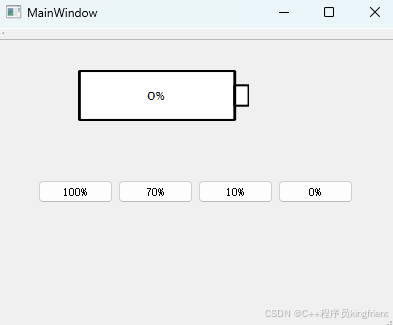

设置电量0

完整的代码下载地址：Qt中自定义QmyBattery电池组件开发代码资源-CSDN下载

总结

QmyBattery组件通过子类化QWidget，重写paintEvent实现核心绘制逻辑，封装属性与信号保证组件的可复用性和交互性。核心要点包括：

利用 Qt 绘图框架实现分层绘制，保证视觉层次清晰；
通过坐标系适配和sizeHint实现组件尺寸自适应；
遵循 Qt 属性系统设计规范，提升组件易用性；
核心逻辑解耦（绘制 / 属性 / 信号分离），便于扩展维护。
