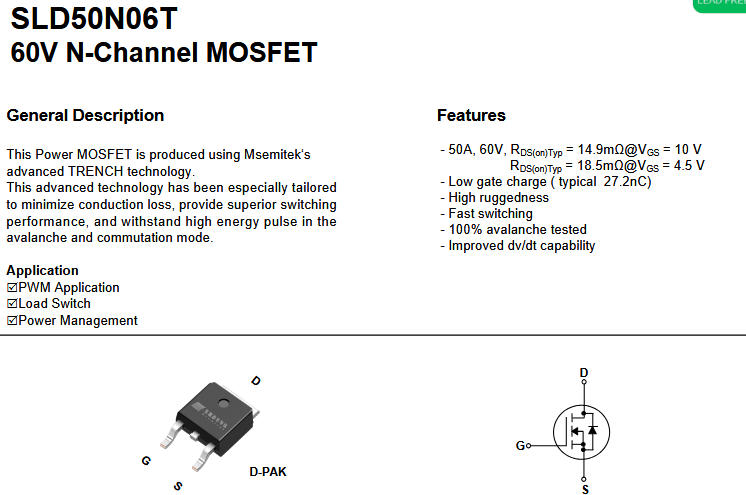

SLD50N06T是美浦森（Msemitek）推出的60V/50A N沟道功率MOSFET，采用Trench工艺与D-PAK封装，主打"低Rdson、低Qg、高雪崩能量"三大特色。它把导通电阻压到14.9mΩ（@10V）、总栅荷仅48nC，却仍能承受68mJ单脉冲雪崩能量，非常适合DC-DC同步整流、电机H桥、锂电保护、LED驱动等中压大电流场合，是硬件工程师口袋里的"60V万能开关"。
主要特点速览
| 项目 | 数值 | 备注 |
|---|---|---|
| VDS | 60V | 漏源极限耐压 |
| ID | 50A@25℃ / 33A@100℃ | 连续漏极电流 |
| IDM | 200A | 脉冲电流(300µs) |
| RDS(on) | 14.9mΩ@10V / 18.5mΩ@4.5V | 典型导通电阻 |
| Qg | 48nC | 10V驱动总栅荷 |
| EAS | 68mJ | 单脉冲雪崩能量 |
| PD | 74W@25℃ | 功耗 |
| θJC | 1.69℃/W | 结到壳热阻 |
| TJ | -55~+150℃ | 工作结温 |
| 封装 | D-PAK (TO-252) | 无铅，卷带2500/盘 |
封装与热设计
D-PAK（TO-252）尺寸 6.5×9.5mm，脚距2.3mm，背面大面积金属漏极可直接焊在铜皮上散热。
θJC=1.69℃/W，连续50A时壳温升高约85℃；若铜皮≥1in²且打6×0.3mm过孔到内层，θJA可降至≈40℃/W，常温下连续电流能力>35A。
I-V与开关特性

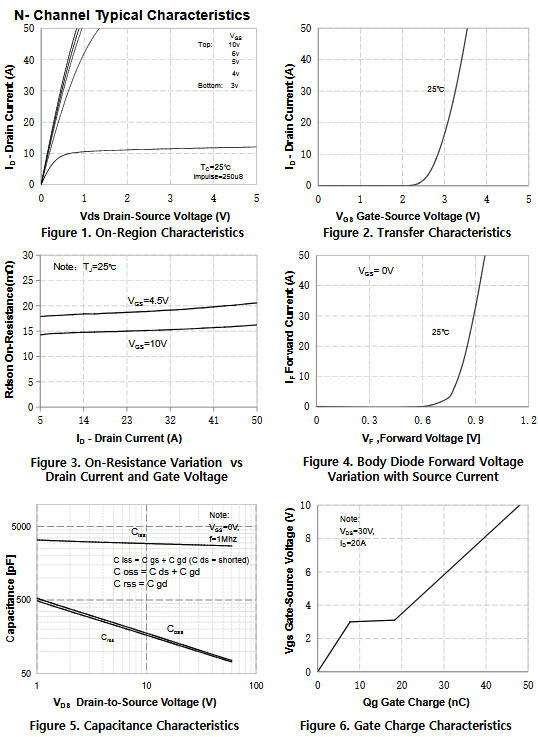

图1-图3显示：
-
10V驱动时RDS(on)仅14.9mΩ，4.5V仍<22mΩ，兼容3.3V逻辑直接推挽
-
转移特性VGS(th)=1.0-2.2V，TTL电平即可开启
-
输出电容Coss=112pF，反向传输Crss=102pF，关断损耗低

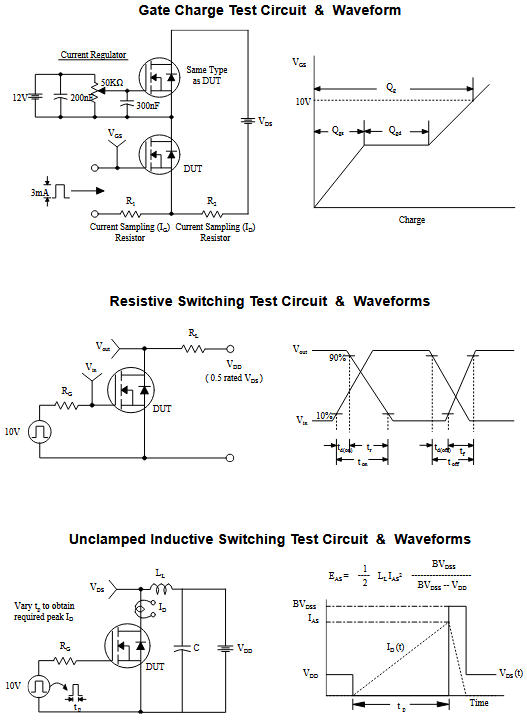

图5-图6开关参数：
-
td(on)=15ns，tr=105ns，td(off)=60ns，tf=65ns
-
Qg=48nC（Qgs=7.7nC，Qgd=11.2nC），驱动损耗<0.6µJ@100kHz
驱动与保护设计
-
驱动电平
5V驱动：RDS(on)=18.5mΩ，损耗可接受；10V驱动：14.9mΩ，效率最优。
-
栅极电荷
Qg=48nC，驱动电流峰值≈Qg/tr=0.45A，选用1A栅极驱动器即可。
-
雪崩能量
EAS=68mJ，电感负载无需外接RC吸收，节省BOM与空间。
-
ESD与dv/dt
HBM=3kV，dv/dt能力强，适合高频硬开关场合。
与竞品对比
| 型号 | VDS | ID | RDS(on)@10V | Qg | EAS | 封装 |
|---|---|---|---|---|---|---|
| SLD50N06T | 60V | 50A | 14.9mΩ | 48nC | 68mJ | D-PAK |
| IRFB3306 | 60V | 75A | 13.5mΩ | 120nC | 130mJ | TO-220 |
| AOZ1282 | 60V | 50A | 16mΩ | 62nC | 45mJ | DFN5×6 |
SLD50N06T在Qg与EAS上取得更好平衡，适合中压、大电流、高频应用，且D-PAK封装无铅、卷带，SMT产线友好。
热设计与实测
条件：Vin=24V，f=100kHz，Iload=20A，室温25℃，铜皮1in²+9孔
结果：
-
RDS(on)温升系数≈1.5@100℃，导通损耗Pc=I²R=20²×0.015=6W
-
壳温Tc=25+6×1.69≈35℃，θJA=40℃，芯片结温≈35+6×40=275℃→需散热片或风冷
-
加风冷2m/s，θJA≈20℃，结温155℃以内，可长期20A工作
卷带与订购信息
| Part Number | Top Marking | Package | MOQ | QTY/Reel |
|---|---|---|---|---|
| SLD50N06T | SLD50N06T | D-PAK | 2500 | 25000 |
丝印说明：SLD50N06T+批次码，无铅环保，符合RoHS。
总结
SLD50N06T用D-PAK封装实现了「60V/50A」级别的中压大电流驱动：
-
14.9mΩ超低导通电阻，10V/4.5V双逻辑兼容
-
48nC总栅荷，开关损耗低，100kHz以上仍游刃有余
-
68mJ雪崩能量，电感负载无需吸收电路
-
1.69℃/W热阻，铜皮+过孔即可35A连续电流
-
卷带无铅，SMT产线零门槛
