stm32: 系统时钟如何配置为72Mhz

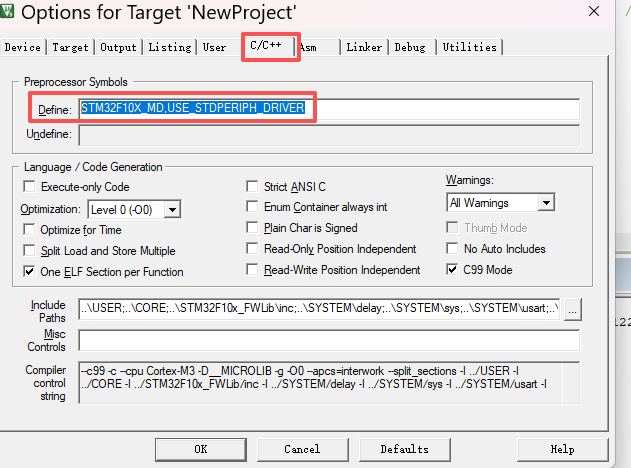

1. KEIL编译器预定义

cs 复制代码

STM32F10X_MD,USE_STDPERIPH_DRIVER

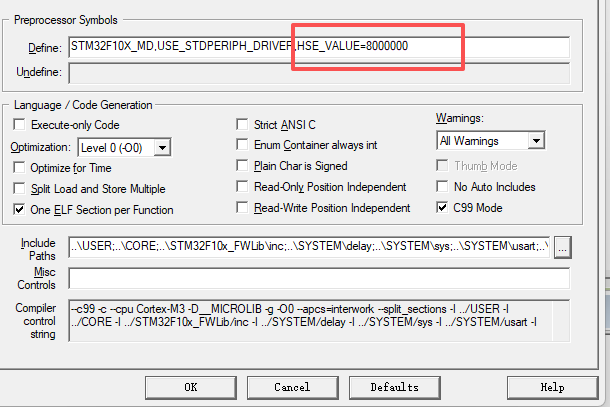

或者：预定义外部晶振，因为标准库内部默认外部晶振是8MHz,如何是12MHz 可以在这里预定义，方便系统时钟的计算。下面的8000000改成12000000即可

cs 复制代码

STM32F10X_MD,USE_STDPERIPH_DRIVER,HSE_VALUE=8000000

2. 系统时钟未配置也会默认是72MHz的原因

因为startup_stm32f10x_md.s 的文件里面有：

cpp 复制代码

LDR     R0, =SystemInit
BLX     R0
LDR     R0, =__main
BX      R0

SystemInit() 是标准外设库（system_stm32f10x.c）里的函数，它会根据你定义的芯片宏（如 STM32F10X_MD）自动完成初始时钟配置：

如果定义了 STM32F10X_MD ，SystemInit() 会尝试使用 HSE（外部 8 MHz 晶振：外部晶振的频率完全由 HSE_VALUE 这个宏决定） 作为 PLL 输入，倍频 9，得到 72 MHz 系统时钟。
同时会正确设置 AHB、APB1、APB2 预分频器，以及 Flash 等待周期。
前提：你的板子上有外部晶振且电路正常。

所以，即使你的 main() 里没有写任何时钟配置代码，只要工程里链接了标准库的 system_stm32f10x.c，且外部晶振正常工作，系统就会跑在 72 MHz。

3. 系统时钟配置72MHz

cs 复制代码

#include "stm32f10x.h"

/**
  * @brief  系统时钟配置为 72 MHz（完善版）
  *         主时钟源：HSE (8 MHz) -> PLL (×9) -> SYSCLK = 72 MHz
  *         容错机制：若 HSE 失效，回退至 HSI 产生 48 MHz 并启用 CSS 保护
  *         AHB  = 72 MHz
  *         APB1 = 36 MHz (最大限制)
  *         APB2 = 72 MHz
  * @retval 1: 72 MHz 配置成功  0: HSE 失败，已降级为 48 MHz
  */
uint8_t SystemClock_Config(void)
{
    ErrorStatus HSEStartUpStatus;
    uint8_t    clock72MHz_success = 0;

    /* 1. 复位 RCC 配置 */
    RCC_DeInit();

    /* 2. 使能外部高速晶振 (HSE) */
    RCC_HSEConfig(RCC_HSE_ON);

    /* 3. 等待 HSE 就绪 */
    HSEStartUpStatus = RCC_WaitForHSEStartUp();

    if (HSEStartUpStatus == SUCCESS)
    {
        /* --- HSE 正常，配置 72 MHz --- */

        /* 4. 设置 Flash 等待周期（72 MHz 需要 2 个等待周期） */
        FLASH_SetLatency(FLASH_Latency_2);
        FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

        /* 5. 配置 AHB/APB 总线预分频器 */
        RCC_HCLKConfig(RCC_SYSCLK_Div1);      /* AHB  = SYSCLK = 72 MHz */
        RCC_PCLK2Config(RCC_HCLK_Div1);       /* APB2 = HCLK  = 72 MHz */
        RCC_PCLK1Config(RCC_HCLK_Div2);       /* APB1 = HCLK/2 = 36 MHz */

        /* 6. 配置 PLL：时钟源 = HSE (不分频)，倍频系数 9 -> 72 MHz */
        RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);

        /* 7. 使能 PLL */
        RCC_PLLCmd(ENABLE);

        /* 8. 等待 PLL 就绪 */
        while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);

        /* 9. 切换系统时钟到 PLL */
        RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

        /* 10. 确认 PLL 已成为系统时钟（SWS 位 = 0x08） */
        while (RCC_GetSYSCLKSource() != 0x08);

        /* 11. 使能时钟安全系统 (CSS)，监测 HSE 失效 */
        RCC_ClockSecuritySystemCmd(ENABLE);

        clock72MHz_success = 1;
    }
    else
    {
        /* --- HSE 启动失败，启用备份方案：HSI -> PLL -> 48 MHz --- */
        /* HSI 内部 8 MHz，PLL 时钟源 HSI/2 = 4 MHz，倍频 12 -> 48 MHz */

        /* 1. Flash 等待周期：48 MHz 需要 1 个等待周期 */
        FLASH_SetLatency(FLASH_Latency_1);
        FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

        /* 2. 总线分频（48 MHz 下 APB1 仍为 24 MHz，符合上限） */
        RCC_HCLKConfig(RCC_SYSCLK_Div1);
        RCC_PCLK2Config(RCC_HCLK_Div1);
        RCC_PCLK1Config(RCC_HCLK_Div2);

        /* 3. 使能 HSI 并等待就绪 */
        RCC_HSICmd(ENABLE);
        while (RCC_GetFlagStatus(RCC_FLAG_HSIRDY) == RESET);

        /* 4. 配置 PLL 使用 HSI/2 作为时钟源，倍频 12 */
        RCC_PLLConfig(RCC_PLLSource_HSI_Div2, RCC_PLLMul_12);

        /* 5. 使能 PLL 并等待就绪 */
        RCC_PLLCmd(ENABLE);
        while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);

        /* 6. 切换到 PLL 输出 */
        RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
        while (RCC_GetSYSCLKSource() != 0x08);

        /* 7. 关闭 HSE 以节省功耗（已确认失效） */
        RCC_HSEConfig(RCC_HSE_OFF);

        /* 此时系统降级运行在 48 MHz，应用程序可检测该状态并报警 */
        clock72MHz_success = 0;
    }

    return clock72MHz_success;  /* 返回值让调用者判断是否达到 72 MHz */
}
