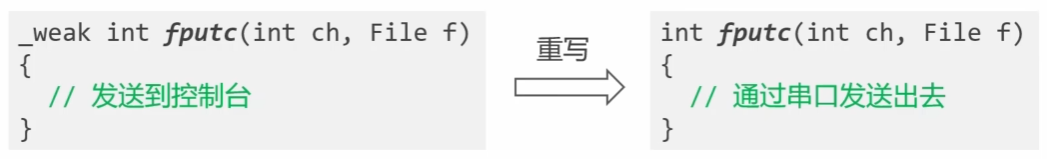

5.5.重写fputc函数

5.6.格式化时间字符串

5.6.1.时间获取函数

5.6.2.代码编写

六、串口接收数据

6.1.回顾数据接收过程

6.2.RxNE标志位

6.3.接收代码的编写方法

6.3.1.编程接口

6.4.使用串口控制LED

6.5.错误标志位

6.5.1.PE标志位

6.5.2.FE标志位

6.5.3.NE标志位

6.5.4.ORE标志位

七、封装常用功能

7.1.为什么要封装串口的常用功能

7.2.复制串口的初始化代码

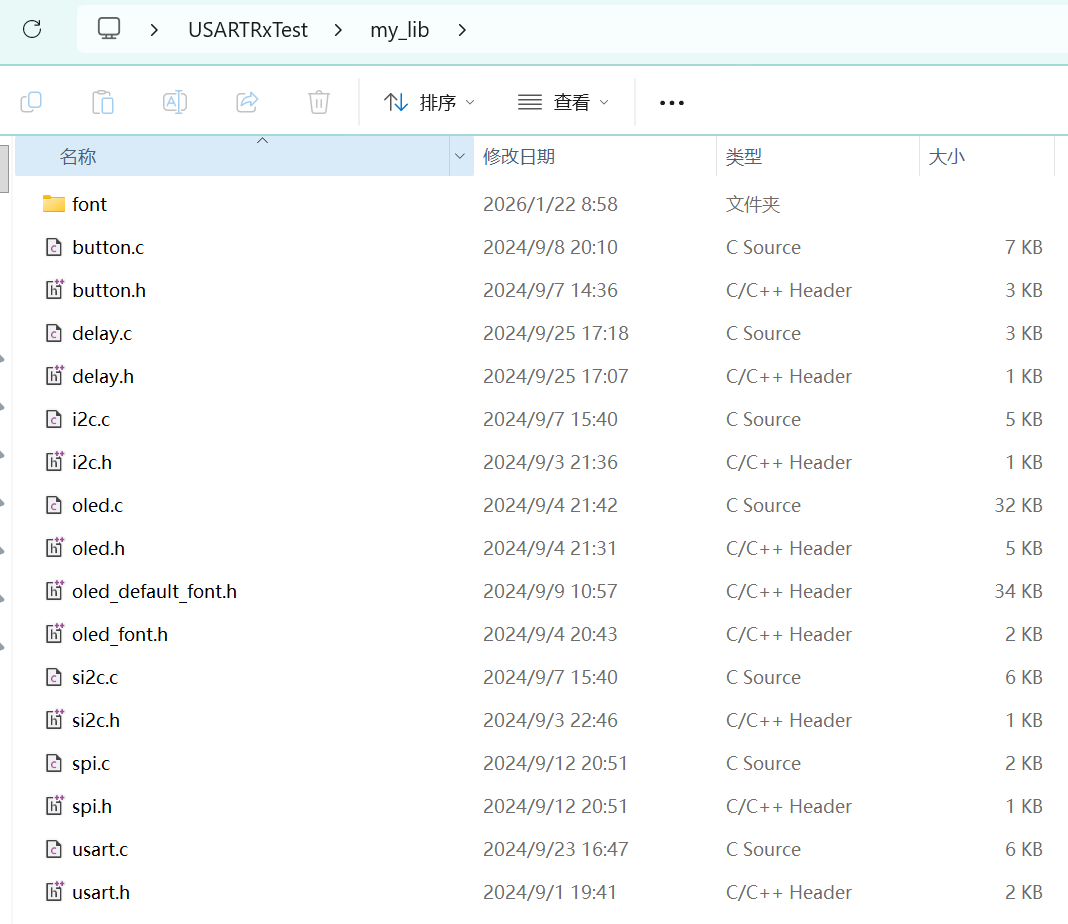

7.3.MyLib文件夹简介

7.4.串口发送相关的函数

7.4.1.发送一个字节

7.4.2.发送多个字节

7.4.3.发送一个字符

7.4.4.发送字符串

7.4.5.发送格式化字符串

7.5.串口接收相关的函数

7.5.1.接收一个字节

7.5.1.接收一行字符串

---

一、通信协议

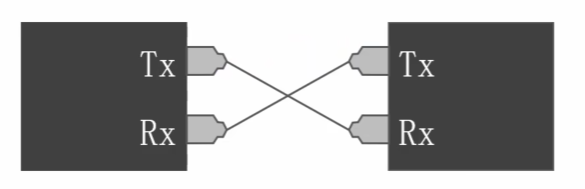

1.1.串口的概念

通信接口，用来传输数据

Tx：Transmit 数据发送引脚

Rx：Receive 数据接收引脚

1.2.串口的通信协议

1.2.1.通信协议的概念

甲与乙两人之间交流需要使用相同的语言

串口发送方与接收方要使用相同数据格式

这种数据格式也被称为通信协议

1.2.2.传输流程

数据通过导线以高低电平变化的形式传输：

• 空闲状态：串口未传送数据时，线路保持高电平
• 起始信号：空闲状态下，发送方拉低电平启动数据传输
• 接收数据：接收方检测到空闲状态下的低电平后开始接收数据
• 数据传输：高电平表示1，低电平表示0，以字节为单位逐位传输
• 终止信号：发送方恢复高电平结束数据传输

**注：**串口传输是低位先行（LSB First）

**示例1：**通过串口发送十进制数字27

27的原码：0001 1011

低位先行：发送时的顺序为1101 1000

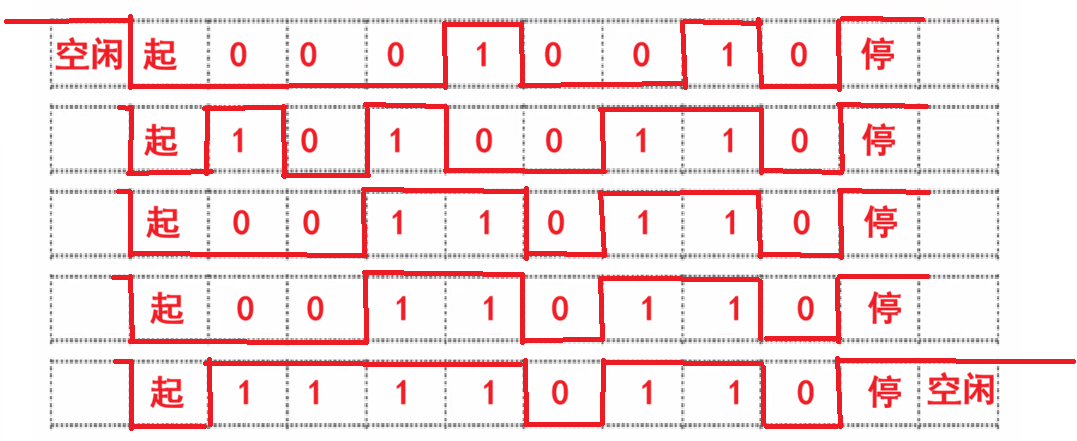

**示例2：**发送字符串"Hello"

ASCII码值：H=0x48 e=0x65 l=0x6c o=0x6f

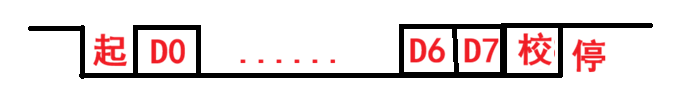

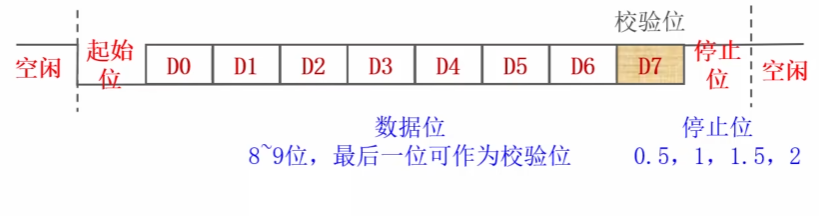

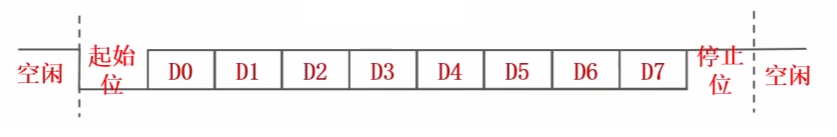

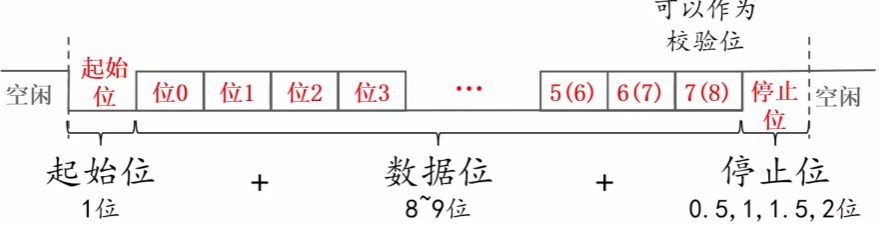

1.2.3.串口数据帧格式

• 起始位：1位
• 数据位：8~9位
• 校验位：检测数据传输过程中是否出错（数据位的最后一位可以作为校验位）
• 停止位：0.5，1，1.5，2位

八位无校验（常用）：

数据位长度：1字节

八位有校验：

数据位长度：不足1字节

九位无校验：

数据位长度：多余1字节

九位有校验（常用）：

数据位长度：1字节

1.2.4.校验位的使用方式

**奇校验：**要求数据位有奇数个1

**偶校验：**要求数据位有偶数个1

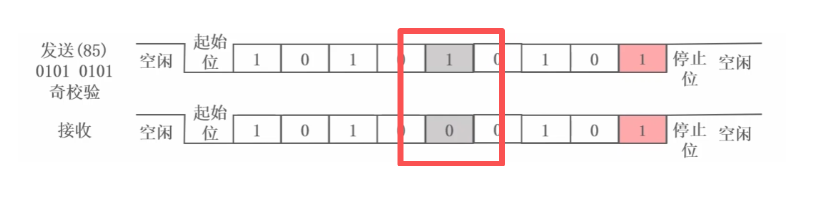

**示例：**假设采用九位有校验的数据帧格式，校验方式为奇校验

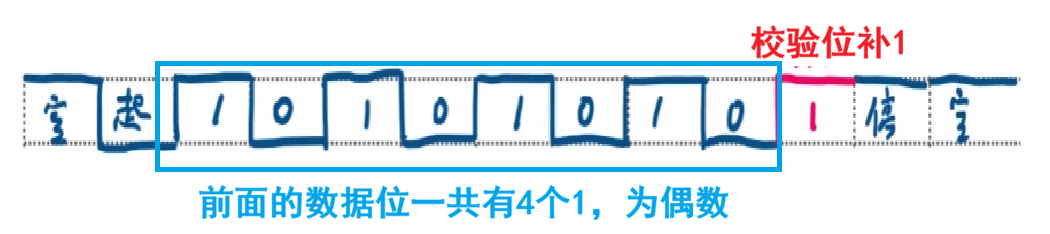

发送方发送85（0101 0101）：

**注：**为了确保数据位有奇数个1，发送方需通过校验位补1

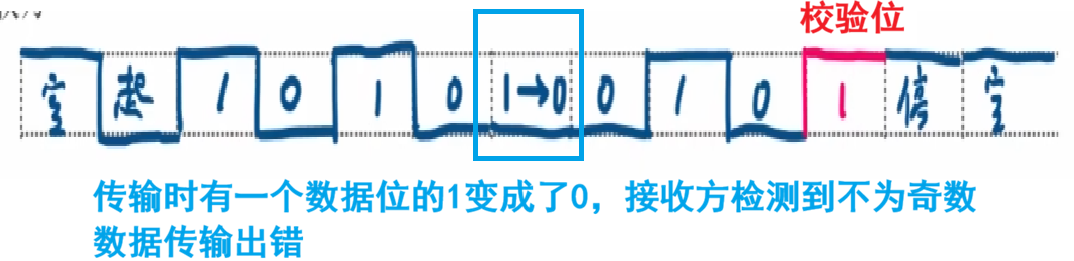

接收方：

**注：**检验数据位中是否有奇数个1

• 有奇数个1：传输数据成功
• 无奇数个1：传输数据出错

二、USART模块的使用方法

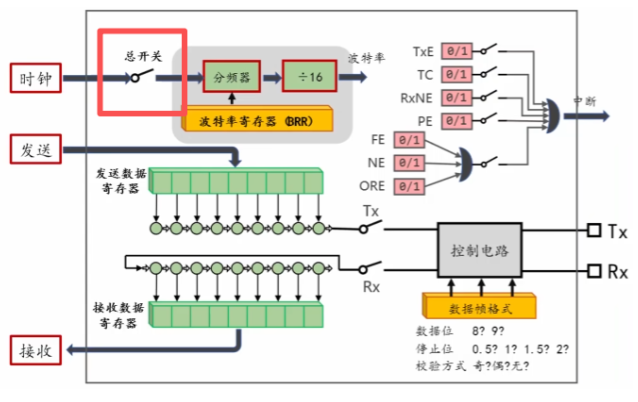

2.1.USART模块简介

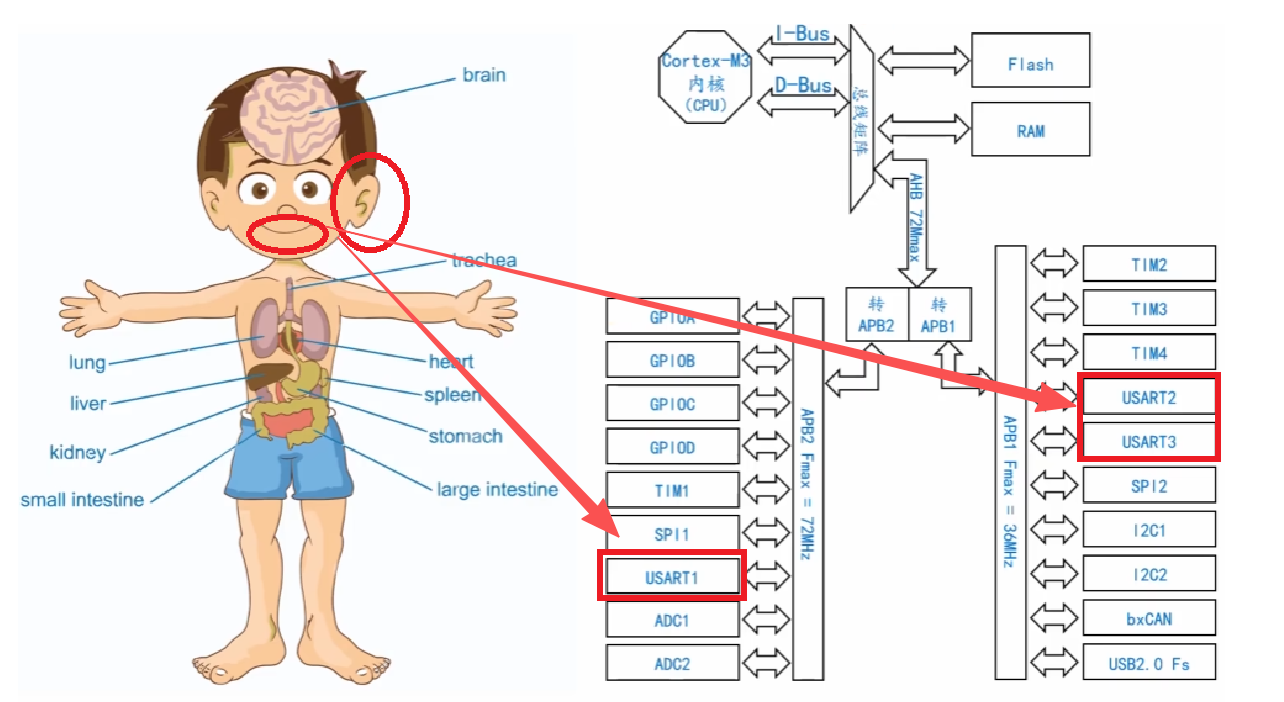

USART模块类似于人的嘴巴与耳朵的结合体

既能通过嘴巴发送信息，又能通过耳朵接收信息

2.2.USART的基本用法

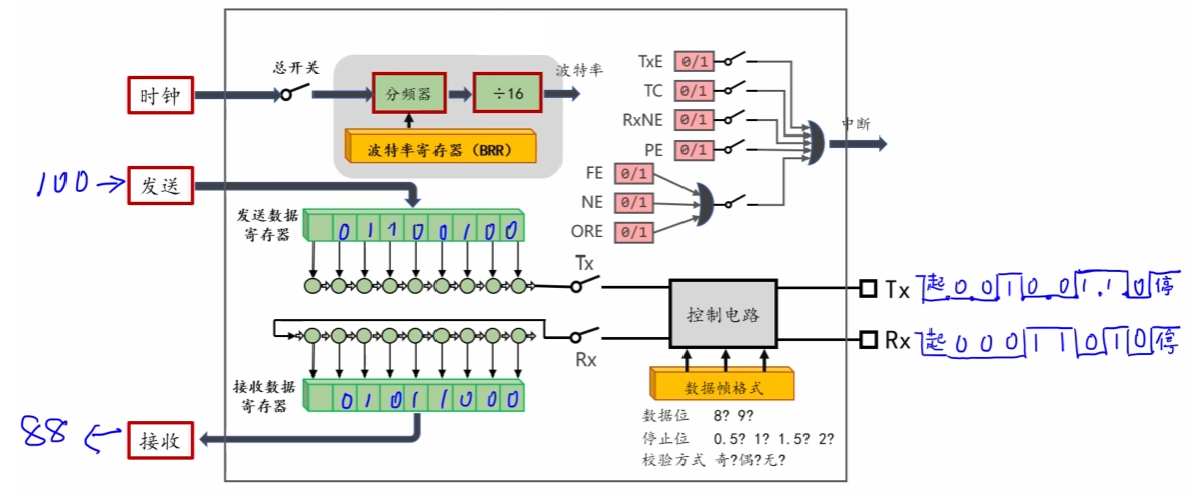

2.2.1.发送数据

向发送数据寄存器写入数据，USART模块将数据以数据帧格式从Tx引脚发送给对侧

**示例：**向发送数据寄存器写入100（0110 0100）

发送数据寄存器存放：

Tx引脚输出：

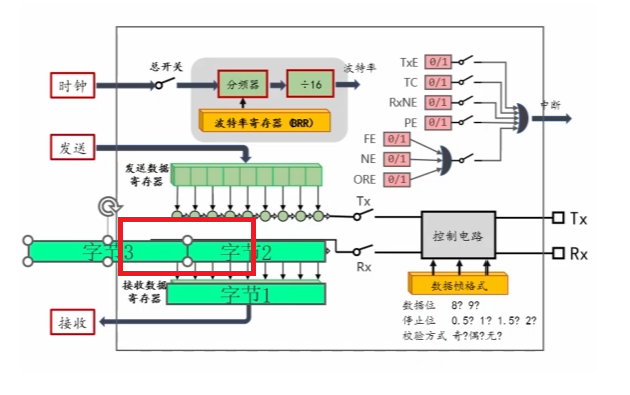

2.2.2.接收数据

Rx引脚接收对侧发送的数据帧，USART模块将数据解析出来，存入接收数据寄存器

**示例：**从接收数据寄存器读取88（0101 1000）

接收数据寄存器存放：

Rx引脚接收：

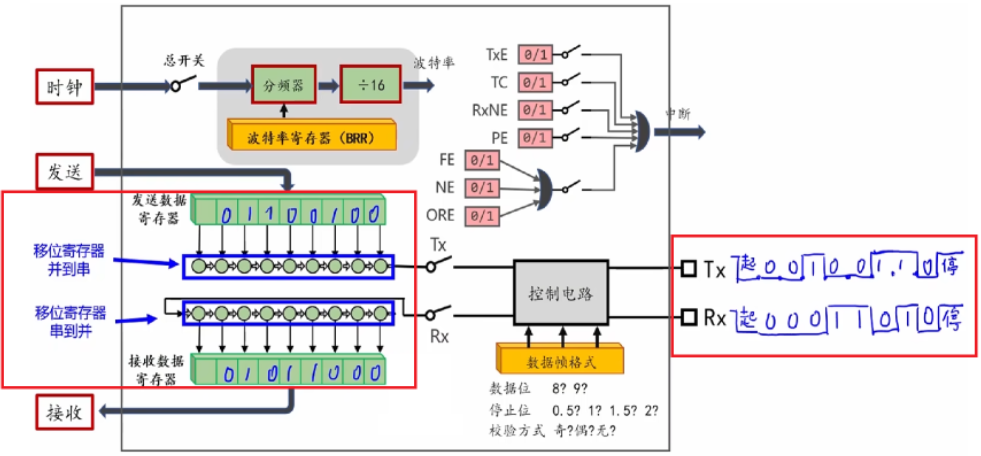

2.3.移位寄存器和串并转换

2.3.1.并行传输

多个bit位同时进行传输操作

示例：

• 通过USART模块发送数据时，8位数据同时写入发送数据寄存器
• 通过USART模块接收数据时，8位数据同时存入接收数据寄存器

2.3.2.串行传输

逐个bit位按序进行传输操作

示例：

• 通过Tx引脚以数据帧格式传输时，每个bit位按顺序依次发送
• 通过Rx引脚接收数据时，逐个bit位检测高低电平的变化

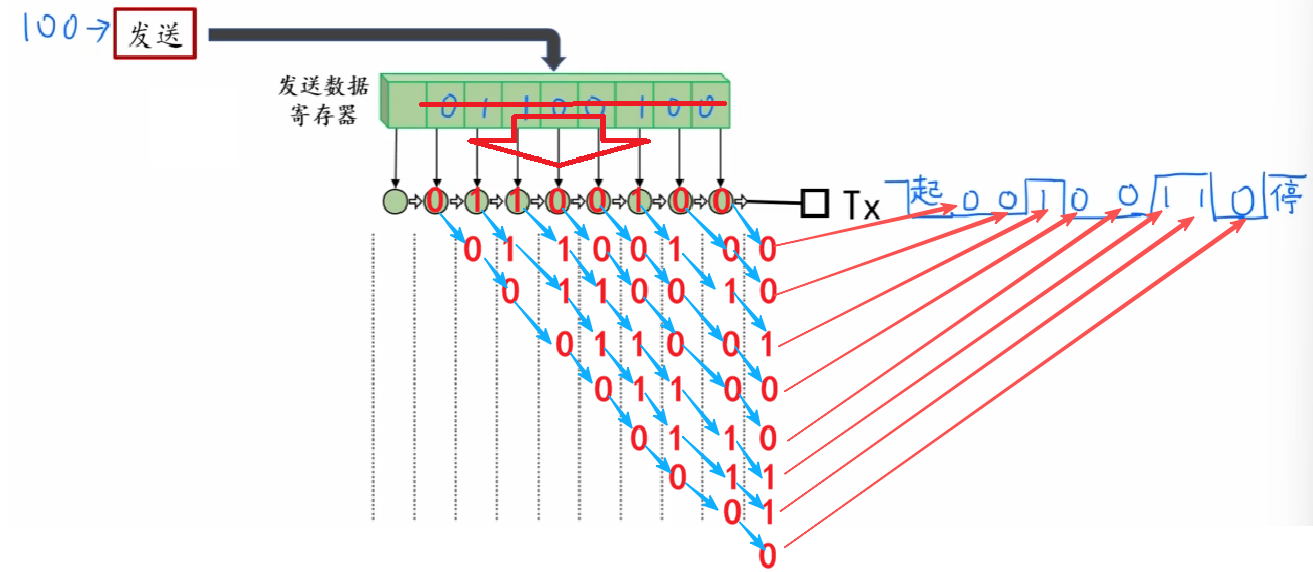

2.3.3.并行转串行

2.3.4.串行转并行

2.4.数据帧格式的设置方法

2.4.1.数据帧格式

2.4.2.参数设置方法

通过电路控制数据传输时波形（数据帧）的格式

参数设置：

• 数据位：8、9
• 停止位：0.5、1、1.5、2
• 校验方式：奇、偶、无

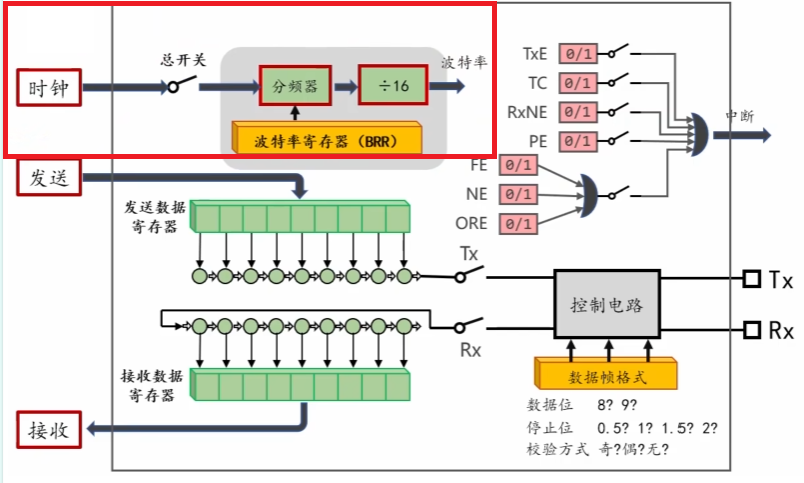

2.5.波特率的设置方法

**波特率：**每秒钟最多传输多少位

**常用的波特率：**9600、115200、921600

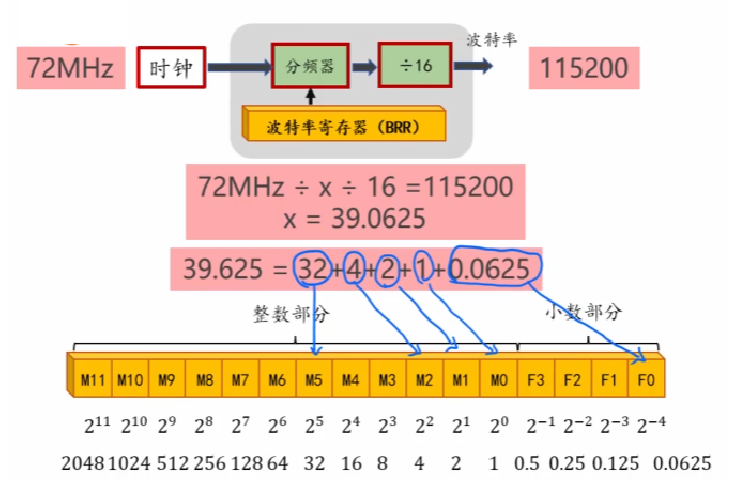

**示例：**输入时钟频率为72MHz，通过电路，产生115200的波特率

将波特率寄存器的值设置为x，即分频器的分配系数为x

列出方程：72MHz ÷ x ÷ 16 = 115200，解得x的值等于39.0625

将x的值以二进制的形式（0000 0010 0111 0001）存入波特率寄存器

2.6.编程接口

2.6.1.USART编程接口

void USART_Init(USARTTypeDef* USARTx, USART_InitTypeDef* USART_InistStruct);

解析：

• 参数1：设置串口名称
• 参数2：初始化的参数结构体地址

作用： 初始化串口，配置串口的各种参数

• 串口的波特率
• 串口的数据位长度
• 串口的停止位长度
• 串口的校验方式
• 串口的数据收发方向

**补充：**USART_InitTypeDef结构（串口参数菜单）

typedef struct USART_InitTypeDef
{
	uint32_t USART_BaudRate;
	uint16_t USART_WordLength;
	uint16_t USART_StopBits;
	uint16_t USART_Parity;
	uint16_t USART_Mode;
}USART_InitTypeDef;

分析：

**1.USART_BaudRate：**波特率

**2.USART_WordLength：**数据位长度

• USART_WordLength_8b
• USART_WordLength_9b

**3.USART_StopBits：**停止位长度

• USART_StopBits_0_5
• USART_StopBits_1
• USART_StopBits_1_5
• USART_StopBits_2

**4.USART_Parity：**校验方式

• USART_Parity_No
• USART_Parity_Even
• USART_Parity_Odd

**5.USART_Mode：**数据收发方向

• USART_Mode_Tx
• USART_Mode_Rx
• USART_Mode_Tx | USART_Mode_Rx

2.6.2.设置USART实验

**实验内容：**设置USART1 波特率115200 数据位8位 停止位1位 无校验

编码部分：

2.6.2.1.开启USART1模块时钟

RCC_APB2PerihClockCmd(RCC_APB2Periph_USART1, ENABLE);

2.6.2.2.USART结构的前置声明

USART_InitTypeDef USART_InitStruct;

2.6.2.3.串口初始化

/*波特率为115200*/
USART_InitStruct.USART_BaudRate = 115200;
/*数据位为8位*/
USART_InitStruct.USART_WordLength = USART_WordLength_8b;
/*停止位为1位*/
USART_InitStruct.USART_StopBits = USART_StopBits_1;
/*校验方式为无*/
USART_InitStruct.USART_Parity = USART_Parity_No;
/*收发方向为双向*/
USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;

/*调用初始化函数*/
USART_Init(USART1,&USART_InitStruct);

三、为串口初始化IO引脚

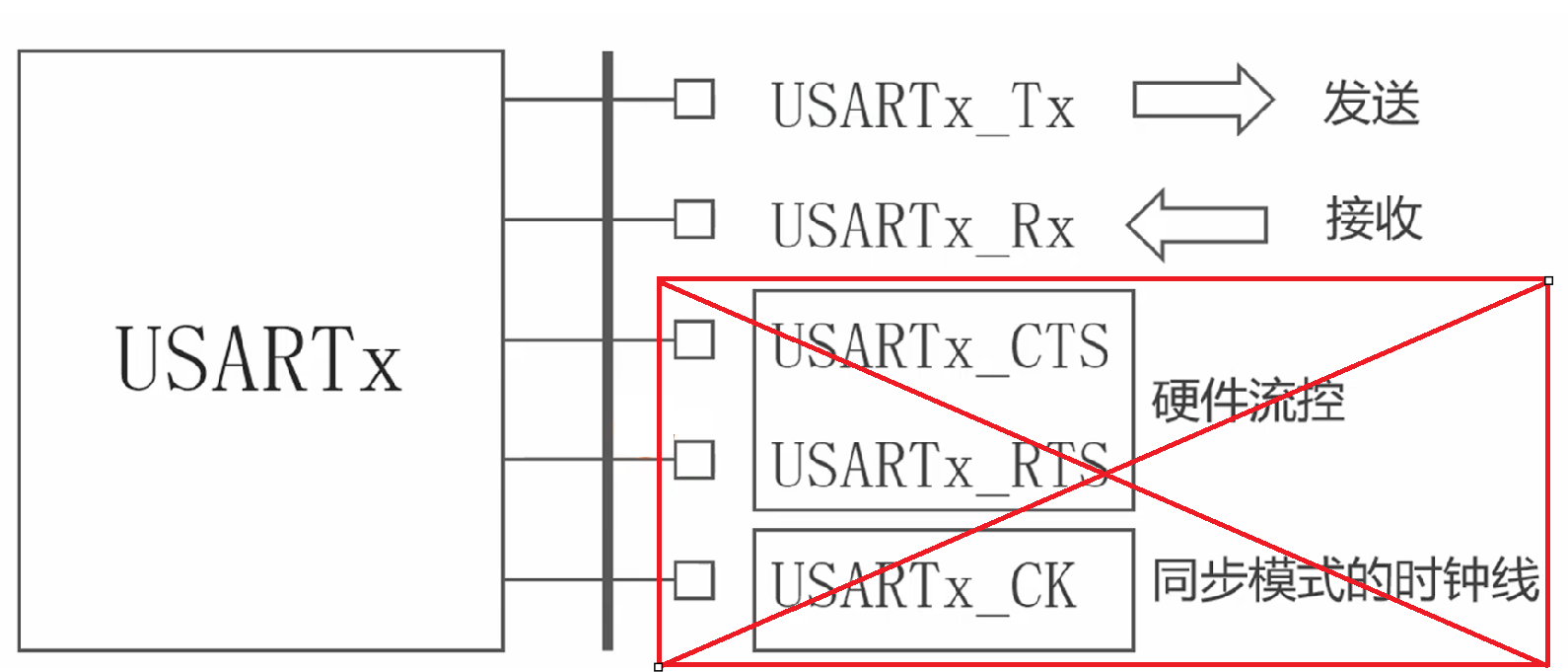

3.1.USART模块引脚

• Tx：数据发送引脚
• Rx：数据接收引脚
• CTS：硬件流控
• RTS：硬件流控
• CK：同步模式的时钟线

3.2.引脚分布表

数据手册3.Table 5 引脚分布表（封装为LQFP48）

|--------|-----------------|----------|----------------|-------------------------------------------------|--------------------------------|
| 编号 | 名称 | 电压范围 | 主功能（复位后默认） | 复用功能 ||
| 编号 | 名称 | 电压范围 | 主功能（复位后默认） | 默认 | 重映射 |
| 1 | VBAT | | VBAT | | |
| 2 | PC13-TEMPER-RTC | | PC13 | TAMPER-RTC | |
| 3 | PC14-OSC32_IN | | PC14 | OSC32_IN | |
| 4 | PC15- OSC32_OUT | | PC15 | OSC32_OUT | |
| 5 | OSC_IN | | OSC_IN | PD0 | |
| 6 | OSC_OUT | | OSC_OUT | PD1 | |
| 7 | NRST | | NRST | | |
| 8 | VSSA | | VSSA | | |
| 9 | VDDA | | VDDA | | |
| 10 | PA0-WKUP | | PA0 | WKUP USART2_CTS ADC12_IN0 TIM2_CH1_ ETR | |
| 11 | PA1 | | PA1 | USART2_RTS ADC12_IN1 TIM2_CH2 | |
| 12 | PA2 | | PA2 | USART2_TX ADC12_IN2 TIM2_CH3 | |
| 13 | PA3 | | PA3 | USART2_RX ADC12_IN3 TIM2_CH4 | |
| 14 | PA4 | | PA4 | SPI1_NSS USART2_CK ADC12_IN4 | |
| 15 | PA5 | | PA5 | SPI1_SCK ADC12_IN5 | |
| 16 | PA6 | | PA6 | SPI1_MISO ADC12_IN6 TIM3_CH1 | TIM1_BKIN |
| 17 | PA7 | | PA7 | SPI1_MOSI ADC12_IN7 TIM3_CH2 | TIM1_CH1N |
| 18 | PB0 | | PB0 | ADC12_IN8 TIM3_CH3 | TIM1_CH2N |
| 19 | PB1 | | PB1 | ADC12_IN9 TIM3_CH4 | TIM1_CH3N |
| 20 | PB2 | | PB2/BOOT1 | | |
| 21 | PB10 | FT | PB10 | I2C2_SCL USART3_TX | TIM2_CH3 |
| 22 | PB11 | FT | PB11 | I2C2_SDA USART3_RX | TIM2_CH4 |
| 23 | VSS_1 | | VSS_1 | | |
| 24 | VDD_1 | | VDD_1 | | |
| 25 | PB12 | FT | PB12 | SPI2_NSS I2C2_SMBAl USART3_CK TIM1_BKIN | |
| 26 | PB13 | FT | PB13 | SPI2_SCK USART3_CTS TIM1_CH1N | |
| 27 | PB14 | FT | PB14 | SPI2_MISO USART3_RTS TIM1_CH2N | |
| 28 | PB15 | FT | PB15 | SPI2_MOSI TIM1_CH3N | |
| 29 | PA8 | FT | PA8 | USART1_CK TIM1_CH1 MCO | |
| 30 | PA9 | FT | PA9 | USART1_TX TIM1_CH2 | |
| 31 | PA10 | FT | PA10 | USART1_RX TIM1_CH3 | |
| 32 | PA11 | FT | PA11 | USART1_CTS CANRX USBDM TIM1_CH4 | |
| 33 | PA12 | FT | PA12 | USART1_RTS CANTX USBDP TIM1_ETR | |
| 34 | PA13 | FT | JTMS SWDIO | | PA13 |
| 35 | VSS_2 | | VSS_2 | | |
| 36 | VDD_2 | | VDD_2 | | |
| 37 | PA14 | FT | JTCK SWCLK | | PA14 |
| 38 | PA15 | FT | JTDI | | TIM2_CH1_ ETR . SPI1_NSS |
| 39 | PB3 | FT | JTDO | | TIM2_CH2 PB3 TRACESWO SPI1_SCK |
| 40 | PB4 | FT | JNTRST | | TIM3_CH1 PB4 SPI1_MISO |
| 41 | PB5 | | PB5 | I2C1_SMBAl | TIM3_CH2 SPI1_MOSI |
| 42 | PB6 | FT | PB6 | I2C1_SCL TIM4_CH1 | USART1_TX |
| 43 | PB7 | FT | PB7 | I2C1_SDA TIM4_CH2 | USART1_RX |
| 44 | BOOT0 | | BOOT0 | | |
| 45 | PB8 | FT | PB8 | TIM4_CH3 | I2C1_SCL CANRX |
| 46 | PB9 | FT | PB9 | TIM4_CH4 | I2C1_SDA CANTX |
| 47 | VSS_3 | | VSS_3 | | |
| 48 | VDD_3 | | VDD_3 | | |

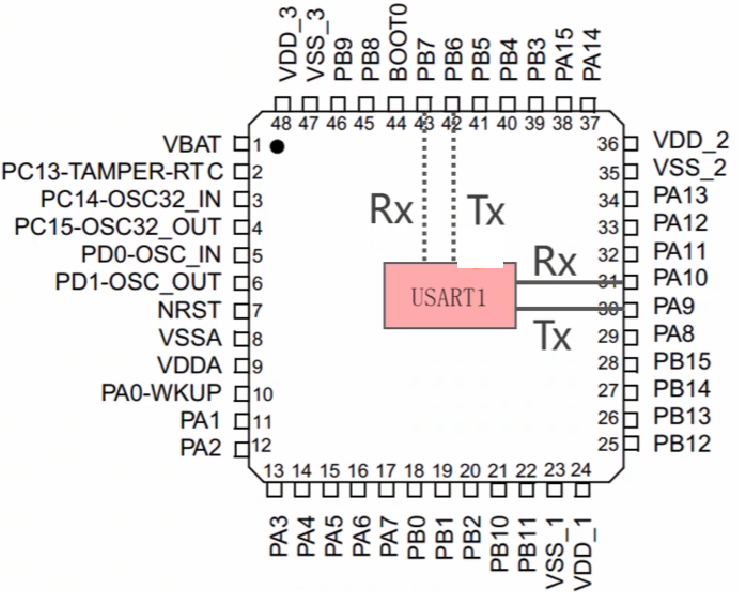

根据IO引脚分布表，找到USART1模块默认发送引脚为PA9，接收引脚为PA10

当这些引脚不可用时，芯片还为USART1模块提供了备用引脚

发送引脚PB6，接收引脚PB7，通过使能重映射，可以切换为备用的引脚

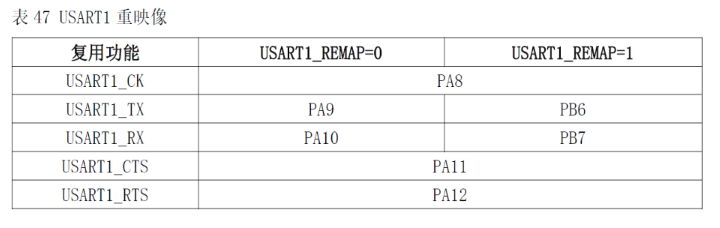

3.3.重映射表

参考手册8.3 复用功能I/O和调试配置(AFIO)

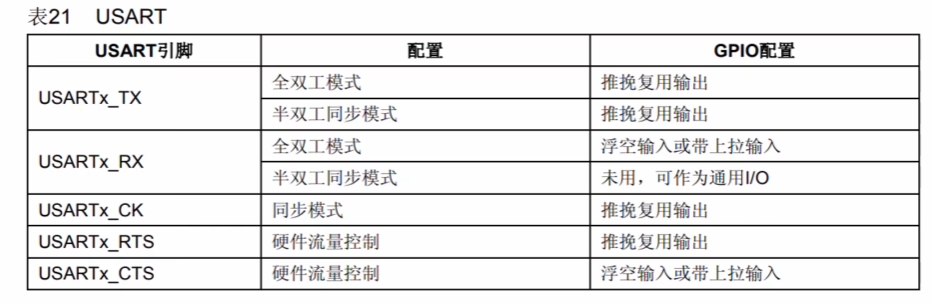

3.4.IO配置表

参考手册8.1.11 外设的GPIO配置

3.4.1.全双工模式

数据传输方向为双向，能同时进行

3.4.2.半双工模式

数据传输方向为双向，不能同时进行

3.4.3.同步模式

在标准的串口基础上添加CK线

在两个设备之间传输时钟信号，使两个设备同步

3.4.4.硬件流量控制

在标准的串口基础上添加CTS和RTS两个引脚

这两个引脚交叉连接

注：

Rx引脚配置全双工模式时，GPIO优先选择输入上拉模式：

• 当通信线路断开，Rx引脚会处于悬空状态，上拉电阻可以为Rx引脚提供稳定的高电平
• 避免外界电磁波干扰，确保信号的完整性
• 使串口引脚保持在空闲状态（高电平），降低断线对系统的影响

3.5.编写代码（默认PA9 PA10）

3.5.1.GPIO结构前置声明

/*前置声明*/
GPIO_InitTypeDef GPIO_InitStruct;

3.5.2.配置发送端Tx对应的PA9引脚

/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
/*选择PA9引脚*/
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
/*设置复用输出推挽模式*/
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
/*最大输出速度为10MHz*/
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;

/*初始化引脚*/
GPIO_Init(GPIOA,&GPIO_InitStruct);

3.5.3.配置接收端Rx对应的PA10引脚

/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
/*选择PA10引脚*/
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
/*设置输入上拉模式*/
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;

/*初始化引脚*/
GPIO_Init(GPIOA, &GPIO_InitStruct);

3.6.编写代码（重映射PB6 PB7）

3.6.1.开启AFIO模块时钟

/*使能AFIO模块的时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

**注：**AFIO作为芯片的片上外设，核心功能是实现引脚复用选择

3.6.2.使能重映射

/*使能USART1的重映射*/
GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);

3.6.3.GPIO结构的前置声明

/*前置声明*/
GPIO_InitTypeDef GPIO_InitStruct;

3.6.4.配置发送端Tx对应的PB6重映射引脚

/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
/*选择PB6引脚*/
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
/*设置复用输出推挽模式*/
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
/*最大输出速度为10MHz*/
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;

/*初始化引脚*/
GPIO_Init(GPIOB, &GPIO_InitStruct);

3.6.5.配置接收端Rx对应的PB7重映射引脚

/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
/*选择PB7引脚*/
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
/*设置输入上拉模式*/
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;

/*初始化引脚*/
GPIO_Init(GPIOB, &GPIO_InitStruct);

四、发送数据

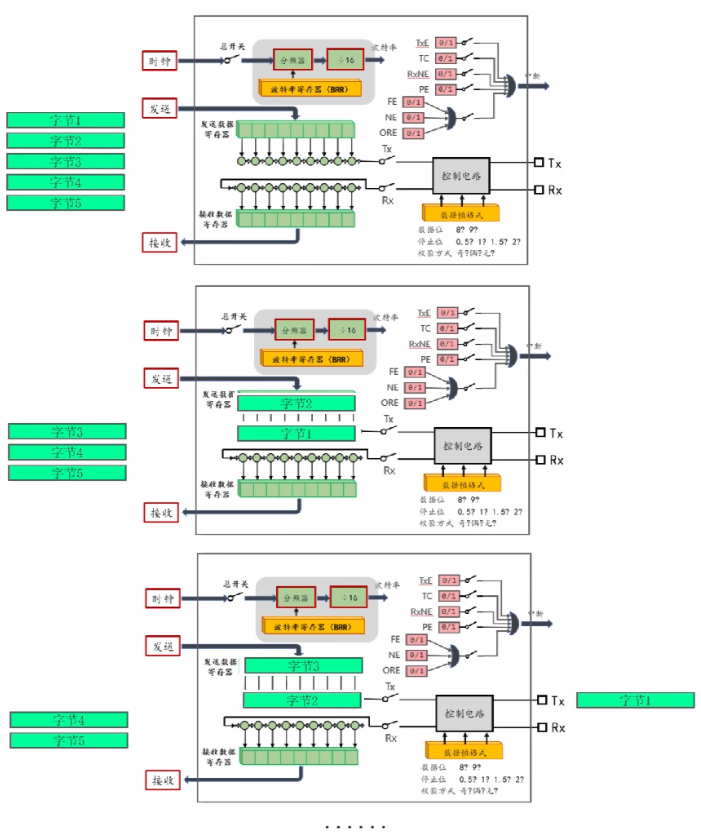

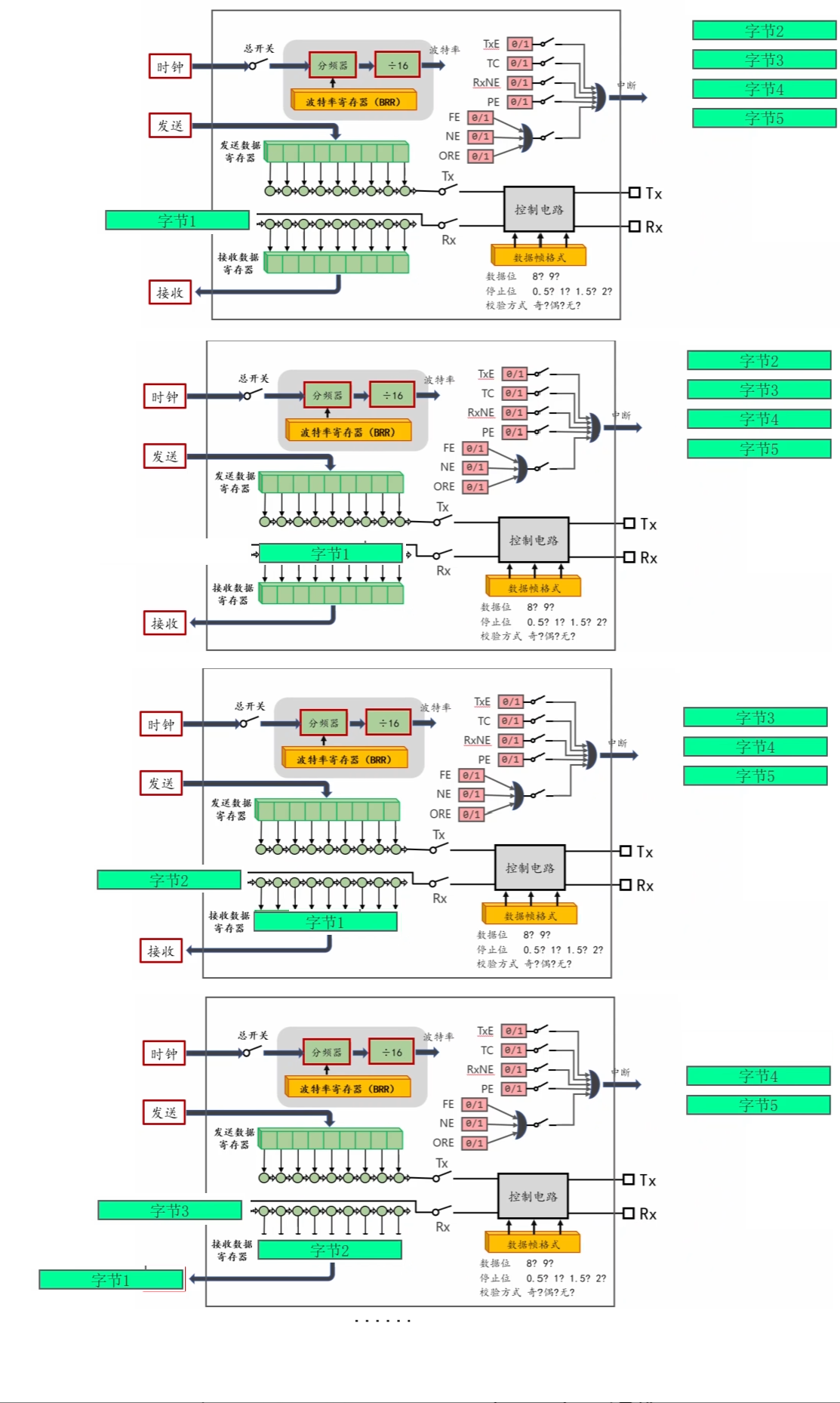

4.1.回顾串口数据发送的过程

• 通过CPU将要发送的数据写入发送数据寄存器
• 发送数据寄存器将数据并行传输到移位寄存器
• 移位寄存器将数据串行输出

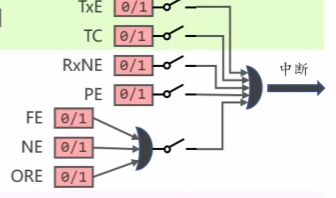

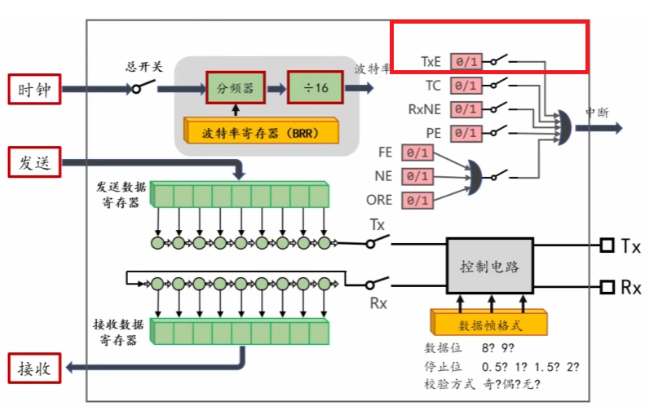

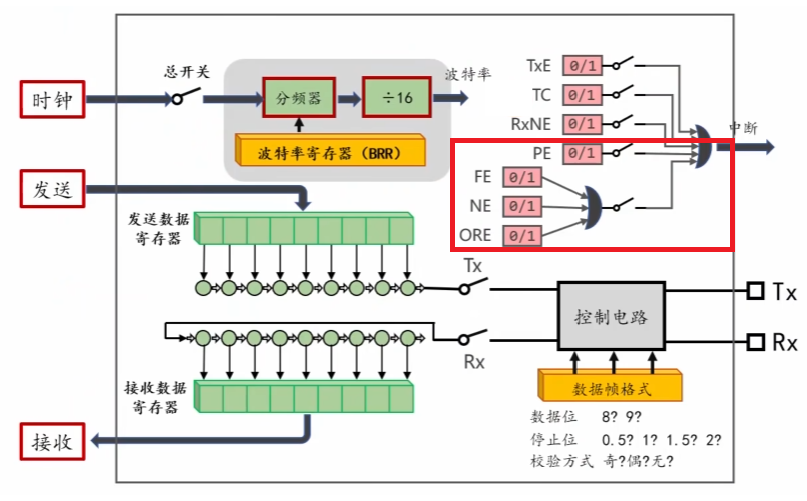

4.2.TxE标志位

**TxE（Transmit Data Register Empty ）：**发送数据寄存器空标志位

**功能：**检测发送数据寄存器（TDR）是否有数据，避免数据发送过程中出现覆盖

状态指示：

• 当TDR为空时：TxE = 1
• 当TDR非空时：TxE = 0

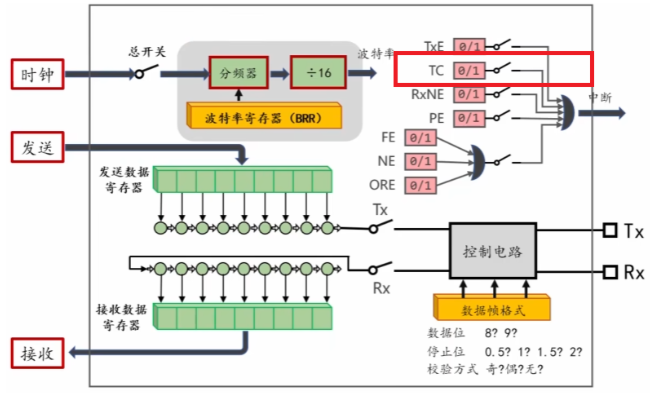

4.3.TC标志位

**TC（Transmit Complete）：**发送完成标志位

**功能：**检测TDR和移位寄存器是否有数据，判断数据发送是否完成

状态指示：

• 当TDR和移位寄存器都为空时：TC = 1
• 当TDR或移位寄存器不为空时：TC = 0

4.4.编程接口

4.4.1.编程接口1

void USART_Cmd(USARTTypeDef* USARTx, FunctiomalState NewState);

解析：

• 参数1：串口名称
• 参数2：使能标志 ENABLE（使能）DISABLE（禁止）

**作用：**控制USART模块的使能和禁止（总开关）

示例：

使能USART1：

USART_Cmd(USART1,ENABLE);

禁止USART1：

USART_Cmd(USART1,DISABLE);

4.4.2.编程接口2

FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG);

解析：

• 参数1：串口名称
• 参数2：要查询的标志位名称

**返回值：**RESET（表示0）SET（表示1）

作用： 查询USART标志位的值

标志位：

• TXE：USART_FLAG_TXE
• TC：USART_FLAG_TC
• RXNE：USART_FLAG_RXNE
• PE：USART_FLAG_PE

示例：

判断发送数据寄存器是否为空：

if ((USART_GetFlagStatus(USART1, USART_FLAG_TXE)) == SET)
{
	//......
}

判断数据发送是否完成：

if ((USART_GetFlagStatus(USART1, USART_FLAG_TC)) == SET)
{
	//......
}

4.4.3.编程接口3

void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);

解析：

• 参数1：串口名称
• 参数2：要发送的数据

**作用：**把要发送的数据写入到发送数据寄存器里

**注：**发送数据的类型为无符号16位的整型，因为发送的数据可能是9位，8位整型无法接收

示例：

发送字节0x01：

USART_SendData(USART1, 0x01);

4.5.串口发送多字节数据函数

void My_USART_SendBytes(USART_TypeDef* USARTx, uint8_t* pData, uint16_t Size);

|------------------------|--------------|
| 参数 | 含义 |
| USART_TypeDef* USARTx | 串口名称 |
| uint8_t* pData | 发送数据的数组首元素地址 |
| uint16_t Size | 发送数据的字节数量 |
| 返回值 | void |

代码实现：

void My_USART_SendBytes(USART_TypeDef* USARTx, uint8_t* pData, uint16_t Size)
{
	for (uint32_t i = 0; i < Size; i++)
	{
		/*等待发送数据寄存器为空*/
		while ((USART_GetFlagStatus(USARTx, USART_FLAG_TXE)) == RESET);
		/*为空后将数据写入发送数据寄存器*/
		USART_SendData(USARTx, pData[i]);
	}

    /*等待数组中所有数据发送完成，移位寄存器和数据寄存器都为空*/
	while ((USART_GetFlagStatus(USART1, USART_FLAG_TC)) == RESET);
}

解析：

• for循环将数据以字节为单位依次发送，循环次数为发送数据的字节数量
• while循环等待发送数据寄存器为空，为空后将数据写入发送数据寄存器
• while循环等待数组中所有数据发送完成，移位寄存器和数据寄存器都为空

4.6.串口发送数据实验

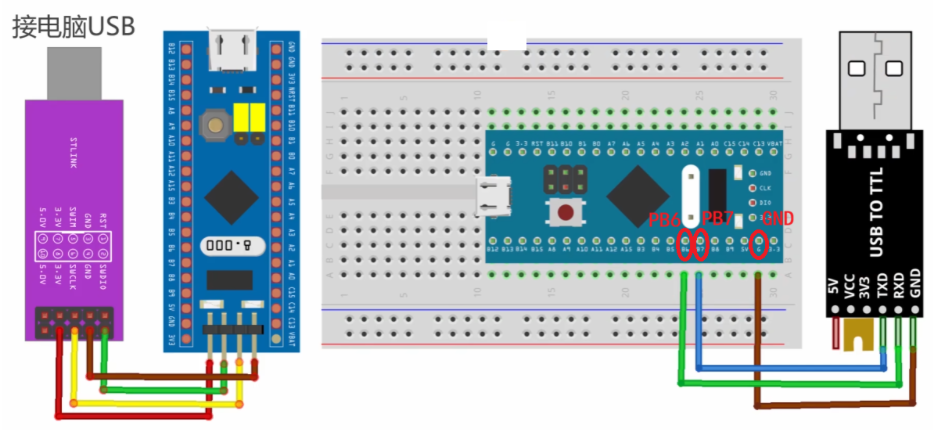

4.6.1.接线方式

**注：**串口USB的TXD和RXD与芯片上Tx端对应的PB6引脚和Rx端对应的PB7引脚交叉连接：

• 串口USB的TXD接芯片的PB7引脚
• 串口USB的RXD接芯片的PB6引脚

4.6.2.代码编写

#include "stm32f10x.h"

//声明串口发送多字节数据函数
void My_USART_SendBytes(USART_TypeDef* USARTx, uint8_t* pData, uint16_t Size);

int main(void)
{
	//初始化GPIO

	/*开启AFIO模块的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	/*使能USART1的重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);
	/*GPIO结构前置声明*/
	GPIO_InitTypeDef GPIO_InitStruct;

	//配置发送端Tx对应的PB6重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB6引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
	/*设置复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速度为10MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;
	/*初始化PB6引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//配置接收端Rx对应的PB7重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB7引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
	/*设置输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB7引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//初始化串口

	/*开启USART1模块时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	/*USART结构前置声明*/
	USART_InitTypeDef USART_InitStruct;
	/*波特率为115200*/
	USART_InitStruct.USART_BaudRate = 115200;
	/*数据位为8位*/
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	/*停止位为1位*/
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	/*校验方式为无*/
	USART_InitStruct.USART_Parity = USART_Parity_No;
	/*收发方向为双向*/
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	/*初始化USART1*/
	USART_Init(USART1,&USART_InitStruct);
	/*闭合串口总开关*/
	USART_Cmd(USART1,ENABLE);

	//创建要发送数据的数组
	uint8_t bytesToSend[] = {1,2,3,4,5};

	//调用串口发送多字节数据函数
	My_USART_SendBytes(USART1,bytesToSend,5);

	while(1)
	{
	}

}

//创建串口发送多字节数据函数
void My_USART_SendBytes(USART_TypeDef* USARTx, uint8_t* pData, uint16_t Size)
{
	for (uint32_t i = 0; i < Size; i++)
	{
	    /*等待发送数据寄存器为空*/
		while ((USART_GetFlagStatus(USARTx, USART_FLAG_TXE)) == RESET);
		/*为空后将数据写入发送数据寄存器*/
		USART_SendData(USARTx, pData[i]);
	}

    /*等待数组中所有数据发送完成，移位寄存器和数据寄存器都为空*/
	while ((USART_GetFlagStatus(USART1, USART_FLAG_TC)) == RESET);
}

4.6.3.配置串口助手

五、格式化打印字符串

5.1.给工程重命名

将模板工程template拷贝一份，重命名为新的工程名字

5.2.整理之前的代码

将IO引脚初始化与串口初始化代码封装为一个函数

#include "stm32f10x.h"

//声明串口发送多字节数据函数
void My_USART_SendBytes(USART_TypeDef* USARTx, uint8_t* pData, uint16_t Size);

//声明初始化函数
void My_USART_Init(void);

int main(void)
{

	//调用初始化函数
	My_USART_Init();

	//创建要发送数据的数组
	uint8_t bytesToSend[] = {1,2,3,4,5};

	//调用串口发送多字节数据函数
	My_USART_SendBytes(USART1,bytesToSend,5);

	while(1)
	{
	}

}

//创建串口发送多字节数据函数
void My_USART_SendBytes(USART_TypeDef* USARTx, uint8_t* pData, uint16_t Size)
{
	for (uint32_t i = 0; i < Size; i++)
	{
		/*等待发送数据寄存器为空*/
		while ((USART_GetFlagStatus(USARTx, USART_FLAG_TXE)) == RESET);
		/*为空后将数据写入发送数据寄存器*/
		USART_SendData(USARTx, pData[i]);
	}

	/*等待数组中所有数据发送完成，移位寄存器和数据寄存器都为空*/
	while ((USART_GetFlagStatus(USARTx, USART_FLAG_TC)) == RESET);
}

//创建初始化函数
void My_USART_Init(void)
{
	//初始化GPIO

	/*开启AFIO模块的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	/*使能USART1的重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);
	/*GPIO结构前置声明*/
	GPIO_InitTypeDef GPIO_InitStruct;

	//配置发送端Tx对应的PB6重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB6引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
	/*设置复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速度为10MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;
	/*初始化PB6引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//配置接收端Rx对应的PB7重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB7引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
	/*设置输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB7引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//初始化串口

	/*开启USART1模块时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	/*USART结构前置声明*/
	USART_InitTypeDef USART_InitStruct;
	/*波特率为115200*/
	USART_InitStruct.USART_BaudRate = 115200;
	/*数据位为8位*/
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	/*停止位为1位*/
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	/*校验方式为无*/
	USART_InitStruct.USART_Parity = USART_Parity_No;
	/*收发方向为双向*/
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	/*初始化USART1*/
	USART_Init(USART1,&USART_InitStruct);
	/*闭合串口总开关*/
	USART_Cmd(USART1,ENABLE);
}

5.3.给代码添加注释

#include "stm32f10x.h"

//声明串口发送多字节数据函数
void My_USART_SendBytes(USART_TypeDef* USARTx, uint8_t* pData, uint16_t Size);

//声明初始化函数
void My_USART_Init(void);

int main(void)
{

	//调用初始化函数
	My_USART_Init();

	//创建要发送数据的数组
	uint8_t bytesToSend[] = {1,2,3,4,5};

	//调用串口发送多字节数据函数
	My_USART_SendBytes(USART1,bytesToSend,5);

	while(1)
	{
	}

}


//创建串口发送多字节数据函数
//
//@简介：通过串口发送多个字节
//@参数 USARTx：填写串口的名称
//@参数 pData：要发送的数据
//@参数 Size：要发送数据的数量，单位是字节
//
void My_USART_SendBytes(USART_TypeDef* USARTx, uint8_t* pData, uint16_t Size)
{
	for (uint32_t i = 0; i < Size; i++)
	{
		/*等待发送数据寄存器为空*/
		while ((USART_GetFlagStatus(USARTx, USART_FLAG_TXE)) == RESET);
		/*为空后将数据写入发送数据寄存器*/
		USART_SendData(USARTx, pData[i]);
	}

	/*等待数组中所有数据发送完成，移位寄存器和数据寄存器都为空*/
	while ((USART_GetFlagStatus(USARTx, USART_FLAG_TC)) == RESET);
}

//创建初始化函数
//
//@简介：对USART1初始化
//@格式：PB6 - Tx，PB7 - Rx
//      115200，8，1，None，双向
//
void My_USART_Init(void)
{
	//#1：初始化GPIO

	/*开启AFIO模块的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	/*使能USART1的重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);
	/*GPIO结构前置声明*/
	GPIO_InitTypeDef GPIO_InitStruct;

	//配置发送端Tx对应的PB6重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB6引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
	/*设置复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速度为10MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;
	/*初始化PB6引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//配置接收端Rx对应的PB7重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB7引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
	/*设置输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB7引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//#2：初始化串口

	/*开启USART1模块时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	/*USART结构前置声明*/
	USART_InitTypeDef USART_InitStruct;
	/*波特率为115200*/
	USART_InitStruct.USART_BaudRate = 115200;
	/*数据位为8位*/
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	/*停止位为1位*/
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	/*校验方式为无*/
	USART_InitStruct.USART_Parity = USART_Parity_No;
	/*收发方向为双向*/
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	/*初始化USART1*/
	USART_Init(USART1,&USART_InitStruct);
	/*闭合串口总开关*/
	USART_Cmd(USART1,ENABLE);
}

5.4.格式化字符串编程原理

生成格式化字符串

通过fputc输出到标准输出流

重写fputc把数据发送到串口

5.5.重写fputc函数

#include <stdio.h>

int fputc(int ch, FILE* f)
{
	/*等待发送数据寄存器为空*/
	while ((USART_GetFlagStatus(USARTx, USART_FLAG_TXE)) == RESET);

	/*为空后将数据写入发送数据寄存器*/
	USART_SendData(USARTx, (uint8_t)ch);

	return ch;
}

注： fputc函数需包含<stdio.h>头文件，只需要在主函数中调用printf函数，写入要发送的字符串就可以将字符串发送至串口，串口的接收设置要改为ASCII

5.6.格式化时间字符串

5.6.1.时间获取函数

/*delay初始化*/
Delay_Init();
uint32_t currentTick = GetTick();

**注：**GetTick函数需包含"delay.h"头文件，Delay函数需要初始化

/*计算毫秒*/
uint32_t miliseconds = currentTick % 1000;
currentTick /= 1000;
/*计算秒钟*/
uint32_t seconds = currentTick % 60;
currentTick /= 60;
/*计算分钟*/
uint32_t minutes = currentTick % 60;
currentTick /= 60;
/*计算时钟*/
uint32_t hour = currentTick;

**解析：**时间获取函数会返回一个数值，需要经过计算才能获取具体时间，假设数值为29,430,125

5.6.2.代码编写

#include "stm32f10x.h"
#include <stdio.h>
#include "delay.h"

//声明串口发送多字节数据函数
void My_USART_SendBytes(USART_TypeDef* USARTx, uint8_t* pData, uint16_t Size);

//声明初始化函数
void My_USART_Init(void);

int main(void)
{
	/*delay初始化*/
	Delay_Init();

	//调用初始化函数
	My_USART_Init();

	while(1)
	{
		uint32_t currentTick = GetTick();
		/*计算毫秒*/
		uint32_t miliseconds = currentTick % 1000;
		currentTick /= 1000;
		/*计算秒钟*/
		uint32_t seconds = currentTick % 60;
		currentTick /= 60;
		/*计算分钟*/
		uint32_t minutes = currentTick % 60;
		currentTick /= 60;
		/*计算时钟*/
		uint32_t hour = currentTick;

		printf("%02u:%02u:%02u.%03u:",hour,minutes,seconds,miliseconds);

		Delay(100);
	}

}


//创建串口发送多字节数据函数
//
//@简介：通过串口发送多个字节
//@参数 USARTx：填写串口的名称
//@参数 pData：要发送的数据
//@参数 Size：要发送数据的数量，单位是字节
//
void My_USART_SendBytes(USART_TypeDef* USARTx, uint8_t* pData, uint16_t Size)
{
	for (uint32_t i = 0; i < Size; i++)
	{
		/*等待发送数据寄存器为空*/
		while ((USART_GetFlagStatus(USARTx, USART_FLAG_TXE)) == RESET);
		/*为空后将数据写入发送数据寄存器*/
		USART_SendData(USARTx, pData[i]);
	}

	/*等待数组中所有数据发送完成，移位寄存器和数据寄存器都为空*/
	while ((USART_GetFlagStatus(USARTx, USART_FLAG_TC)) == RESET);
}

//创建初始化函数
//
//@简介：对USART1初始化
//@格式：PB6 - Tx，PB7 - Rx
//      115200，8，1，None，双向
//
void My_USART_Init(void)
{
	//#1：初始化GPIO

	/*开启AFIO模块的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	/*使能USART1的重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);
	/*GPIO结构前置声明*/
	GPIO_InitTypeDef GPIO_InitStruct;

	//配置发送端Tx对应的PB6重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB6引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
	/*设置复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速度为10MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;
	/*初始化PB6引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//配置接收端Rx对应的PB7重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB7引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
	/*设置输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB7引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//#2：初始化串口

	/*开启USART1模块时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	/*USART结构前置声明*/
	USART_InitTypeDef USART_InitStruct;
	/*波特率为115200*/
	USART_InitStruct.USART_BaudRate = 115200;
	/*数据位为8位*/
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	/*停止位为1位*/
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	/*校验方式为无*/
	USART_InitStruct.USART_Parity = USART_Parity_No;
	/*收发方向为双向*/
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	/*初始化USART1*/
	USART_Init(USART1,&USART_InitStruct);
	/*闭合串口总开关*/
	USART_Cmd(USART1,ENABLE);
}

int fputc(int ch, FILE* f)
{
	/*等待发送数据寄存器为空*/
	while ((USART_GetFlagStatus(USART1, USART_FLAG_TXE)) == RESET);

	/*为空后将数据写入发送数据寄存器*/
	USART_SendData(USART1, (uint8_t)ch);

	return ch;
}

六、串口接收数据

6.1.回顾数据接收过程

6.2.RxNE标志位

**RxNE（Receive Data Register Not Empty）：**接收数据寄存器非空标志位

**功能：**检测接收数据寄存器（RDR）是否有数据，有数据时就可以读取数据

状态指示：

• 当RDR为空时：RxNE = 0
• 当RDR非空时：RxNE = 1

6.3.接收代码的编写方法

6.3.1.编程接口

uint16_t USART_ReceiveData(USARTTypeDef* USARTx);

**注：**返回值为16位是为了方式数据位为9位且没有校验位时不够用

**作用：**从接收数据寄存器读取数据

示例：

//#1：等待接收数据寄存器非空
while (USART_GetFlagStatus(USARTx,USART_FLAG_RXNE) == RESET);

//#2：接收数据
uint8_t byteRcvd = USART_ReceiveData(USARTx);

//#3：处理数据
//...

6.4.使用串口控制LED

**实验内容：**通过串口控制板载LED，发送0时点亮，发送1时熄灭

#include "stm32f10x.h"


//声明初始化函数
void My_USART_Init(void);
//声明板载LED初始化函数
void My_OnBoardLED_Init(void);

int main(void)
{
	/*调用初始化函数*/
	My_USART_Init();
	/*调用板载LED初始化函数*/
	My_OnBoardLED_Init();

	while(1)
	{
		/*等待接收数据寄存器非空*/
		while (USART_GetFlagStatus(USART1,USART_FLAG_RXNE) == RESET);

		/*接收数据*/
		uint8_t byteRcvd = USART_ReceiveData(USART1);

		/*处理数据*/
		if(byteRcvd == '0')
		{
			GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);//写0亮灯
		}
		else if(byteRcvd == '1')
		{
			GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);//写1灭灯
		}
	}
}

//创建初始化函数
//
//@简介：对USART1初始化
//@格式：PB6 - Tx，PB7 - Rx
//      115200，8，1，None，双向
//
void My_USART_Init(void)
{
	//#1：初始化GPIO

	/*开启AFIO模块的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	/*使能USART1的重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);
	/*GPIO结构前置声明*/
	GPIO_InitTypeDef GPIO_InitStruct;

	//配置发送端Tx对应的PB6重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB6引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
	/*设置复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速度为10MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;
	/*初始化PB6引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//配置接收端Rx对应的PB7重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB7引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
	/*设置输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB7引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//#2：初始化串口

	/*开启USART1模块时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	/*USART结构前置声明*/
	USART_InitTypeDef USART_InitStruct;
	/*波特率为115200*/
	USART_InitStruct.USART_BaudRate = 115200;
	/*数据位为8位*/
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	/*停止位为1位*/
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	/*校验方式为无*/
	USART_InitStruct.USART_Parity = USART_Parity_No;
	/*收发方向为双向*/
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	/*初始化USART1*/
	USART_Init(USART1,&USART_InitStruct);
	/*闭合串口总开关*/
	USART_Cmd(USART1,ENABLE);
}

//创建板载LED初始化函数
void My_OnBoardLED_Init(void)
{
	/*开启GPIOC的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	/*GPIO结构前置声明*/
	GPIO_InitTypeDef GPIO_InitStruct;
	/*选择PC13引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
	/*设置通用输出开漏模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
	/*最大输出速度为2MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	/*初始化PC13引脚*/
	GPIO_Init(GPIOC,&GPIO_InitStruct);

	/*写1熄灭*/
	GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
}

6.5.错误标志位

6.5.1.PE标志位

**PE（Parity Error）：**奇偶校验错标志位

**功能：**检测接收到的数据是否有校验错误

状态指示：

• 无校验错误：PE = 0
• 有校验错误：PE = 1

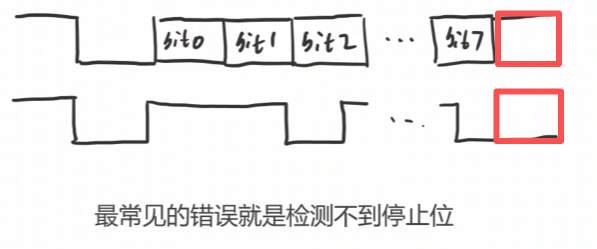

6.5.2.FE标志位

**FE（Frame Error）：**帧格式错误标志位

**功能：**检测接收到的数据帧是否有效

状态指示：

• 数据帧有效：FE = 0
• 数据帧无效：FE = 1

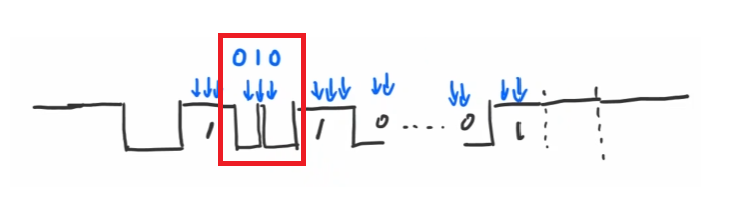

6.5.3.NE标志位

**NE（Noise Error）：**噪声错标志位

**功能：**检测接收数据中是否接收到噪声

状态指示：

• 无噪声：NE = 0
• 有噪声：NE = 1

多次采样，如果三次都为高电平则为高电平

如果三次都为低电平则为低电平，当三次中

既出现高电平有出现高电平时，就有噪声错

6.5.4.ORE标志位

**ORE（Over Run Error）：**过载错标志位

**功能：**检测由于过载造成了数据丢失

状态指示：

• 无过载错：ORE = 0
• 有过载错：ORE = 1

Rx端对侧发送数据的速度比接收数据的速度快

数据读取太慢导致了中间字节数据的丢失

七、封装常用功能

7.1.为什么要封装串口的常用功能

将重复代码封装成函数

使用代码时可直接调用

极大地简化编程的过程

7.2.复制串口的初始化代码

#include "stm32f10x.h"

void My_USART_Init(void);

int main(void)
{
	My_USART_Init();

	while(1)
	{
	}
}

void My_USART_Init(void)
{
	//#1：初始化GPIO

	/*开启AFIO模块的时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	/*使能USART1的重映射*/
	GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);
	/*GPIO结构前置声明*/
	GPIO_InitTypeDef GPIO_InitStruct;

	//配置发送端Tx对应的PB6重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB6引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
	/*设置复用输出推挽模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	/*最大输出速度为10MHz*/
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_10MHz;
	/*初始化PB6引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//配置接收端Rx对应的PB7重映射引脚

	/*开启GPIOB时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	/*选择PB7引脚*/
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
	/*设置输入上拉模式*/
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	/*初始化PB7引脚*/
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//#2：初始化串口

	/*开启USART1模块时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
	/*USART结构前置声明*/
	USART_InitTypeDef USART_InitStruct;
	/*波特率为115200*/
	USART_InitStruct.USART_BaudRate = 115200;
	/*数据位为8位*/
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;
	/*停止位为1位*/
	USART_InitStruct.USART_StopBits = USART_StopBits_1;
	/*校验方式为无*/
	USART_InitStruct.USART_Parity = USART_Parity_No;
	/*收发方向为双向*/
	USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	/*初始化USART1*/
	USART_Init(USART1,&USART_InitStruct);
	/*闭合串口总开关*/
	USART_Cmd(USART1,ENABLE);
}

7.3.MyLib文件夹简介

存放底层驱动函数代码的头文件与源文件，方便调用

与串口功能相关的函数都存放在usart.h中，可以直接

在源文件中包含usart.h头文件进行函数调用

**注：**调用前要初始化串口

7.4.串口发送相关的函数

void My_USART_SendByte(...);//发送一个字节
void My_USART_SendBytes(...);//发送多个字节
void My_USART_SendChar(...);//发送一个字符
void My_USART_SendString(...);//发送字符串
void My_USART_Printf(...);//发送格式化字符串

7.4.1.发送一个字节

#include "stm32f10x.h"
#include "usart.h"

void My_USART_Init(void);

int main(void)
{
	My_USART_Init();

	My_USART_SendByte(USART1,0x5a);

	while(1)
	{
	}
}

**注：**调用函数时需包含头文件"usart.h"，接收数据模式为HEX模式

7.4.2.发送多个字节

#include "stm32f10x.h"
#include "usart.h"

void My_USART_Init(void);

int main(void)
{
	My_USART_Init();

	uint8_t byteArray[]={1,2,3,4,5};
	My_USART_SendBytes(USART1,byteArray,5);

	while(1)
	{
	}
}

**注：**接收数据模式为HEX模式

7.4.3.发送一个字符

#include "stm32f10x.h"
#include "usart.h"

void My_USART_Init(void);

int main(void)
{
	My_USART_Init();

	My_USART_SendChar(USART1,'a');

	while(1)
	{
	}
}

**注：**接收数据模式为ASCII模式

7.4.4.发送字符串

#include "stm32f10x.h"
#include "usart.h"

void My_USART_Init(void);

int main(void)
{
	My_USART_Init();

	My_USART_SendString(USART1,"Hello World.\r\n");

	while(1)
	{
	}
}

**注：**接收数据模式为ASCII模式

7.4.5.发送格式化字符串

#include "stm32f10x.h"
#include "usart.h"

void My_USART_Init(void);

int main(void)
{
	My_USART_Init();

	const char* strName = "Tom";

	My_USART_Printf(USART1,"Hi,%s!Nice to meet you!\r\n",strName);

	while(1)
	{
	}
}

**注：**接收数据模式为ASCII模式

7.5.串口接收相关的函数

uint8_t My_USART_ReceiveByte(...);//接收一个字节
uint16_t My_USART_ReceiveBytes(...);//接收多个字节
int My_USART_ReceiveLine(...);//接收一行字符串

7.5.1.接收一个字节

#include "stm32f10x.h"
#include "usart.h"

void My_USART_Init(void);

int main(void)
{
	My_USART_Init();

	GPIO_InitTypeDef GPIO_InitStruct;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOC,&GPIO_InitStruct);

	while(1)
	{
		char c = My_USART_ReceiveByte(USART1);

		if(c == '0')
		{
			GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
		}
		else if(c == '1')
		{
			GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
		}
	}
}

**注：**接收数据模式为ASCII模式

7.5.2.接收一行字符串

#include "stm32f10x.h"
#include "usart.h"

void My_USART_Init(void);

int main(void)
{

	My_USART_Init();

	while(1)
	{
		char buffer[100];

		if(My_USART_ReceiveLine(USART1,buffer,100,LINE_SEPERATOR_CRLF,-1) == 0)
		{
			My_USART_SendString(USART1,buffer);
		}
	}
}

**注：**接收数据模式为ASCII模式，发送数据也为ASCII模式
