一、项目背景
某重型商用车制造商针对智能渣土自卸车进行升级改造，需解决车辆底盘动力系统、上装举升系统、电控系统之间的实时协同控制难题。传统车型采用离散式控制架构，发动机、变速箱、举升伺服系统数据互不互通，存在举升动力分配不精准、油耗偏高、故障排查困难等问题。
项目采用西门子 S7-1500 PLC （Profinet 主站）作为整车控制核心，搭配西门子 SIMOTICS S 系列伺服电机 （适配 SAE J1939 协议）驱动上装举升机构，并引入Profinet 转 SAE J1939 协议转换网关，搭建跨协议的全车设备互联链路，打造智能化、节能化的自卸车控制系统。

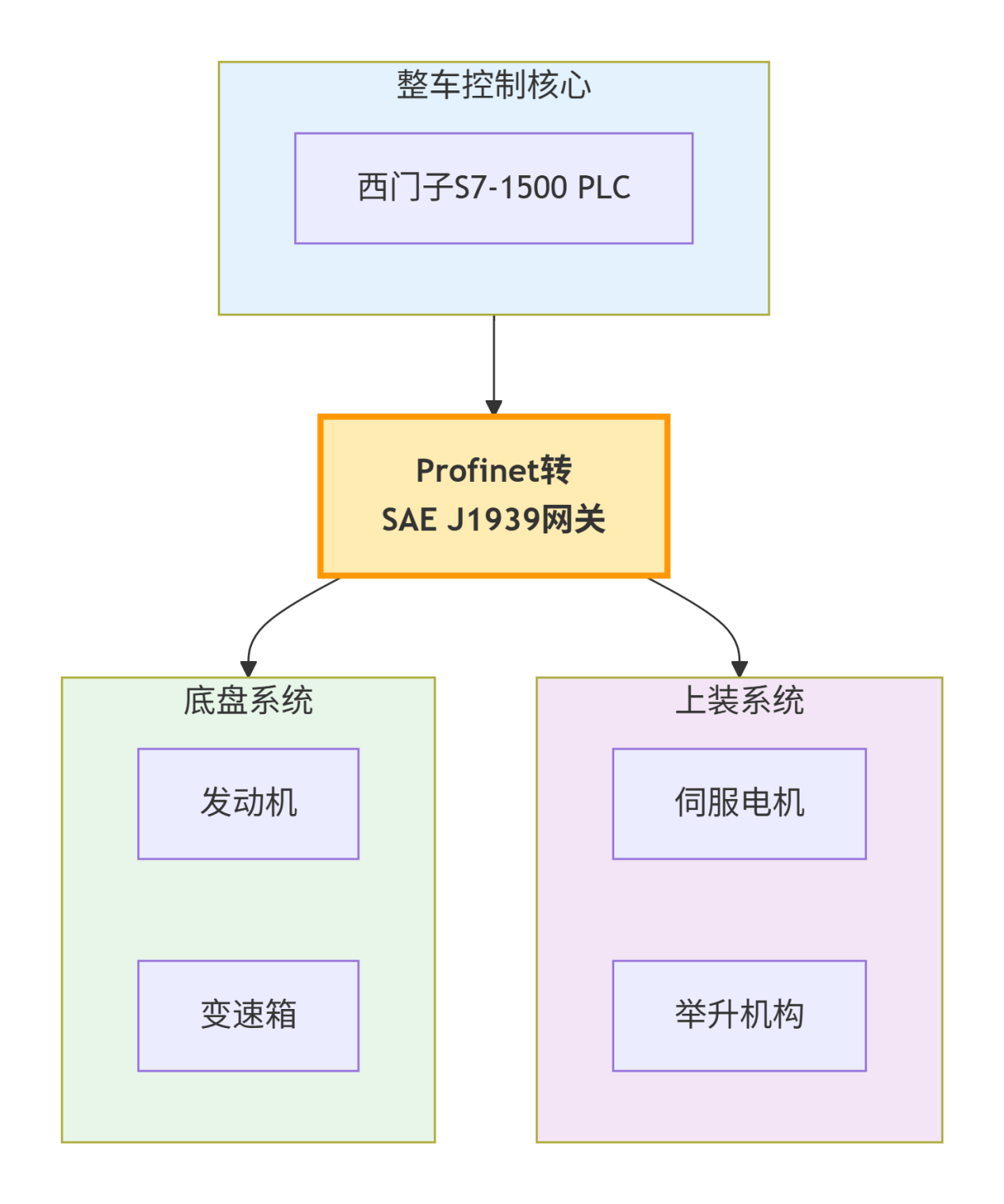

二、系统架构与协议应用逻辑
-

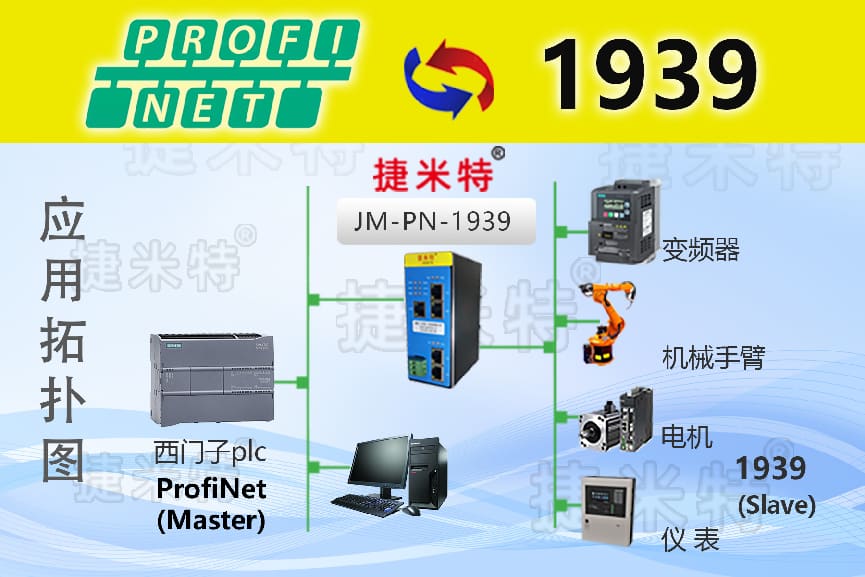

核心控制层 ：西门子 S7-1500 PLC 作为Profinet 网络主站 ，通过Profinet 转 SAE J1939 协议转换网关实现协议双向转换，负责整车数据的采集、运算与指令下发。该网关内置双协议原生栈，可精准解析 Profinet 数据帧并映射为 SAE J1939 协议格式，同时支持反向数据传输，保障通信实时性与稳定性。
-
执行设备层
-
动力端：发动机、变速箱等底盘设备自带 SAE J1939 通信接口，实时上传转速、扭矩、油温等数据，经Profinet 转 SAE J1939 协议转换网关传输至 PLC。
-
执行端：西门子 SIMOTICS S 伺服电机通过 SAE J1939 协议与网关互联，接收经网关转换后的 PLC 举升/下降速度、位置指令，驱动自卸车上装举升液压缸。
-
数据交互流程：PLC 通过网关读取发动机实时扭矩数据，结合车厢载重传感器信号，动态调整伺服电机的举升速度与动力输出；同时伺服电机将运行电流、位置反馈等数据经网关回传 PLC，实现闭环控制。
三、核心功能实现
智能动力匹配传统自卸车举升时发动机需维持高转速，油耗较高。升级后，PLC 通过Profinet 转 SAE J1939 协议转换网关获取发动机负载状态，当检测到发动机扭矩充足时，提升伺服电机举升速度；当发动机处于低扭矩区间时，自动降低伺服转速，避免动力过载。经测试，整车举升作业油耗降低12%。
安全联锁控制PLC 通过网关实时监控伺服电机位置反馈与变速箱挡位信号，设置多重安全联锁：仅当车辆处于空挡、驻车制动生效时，伺服电机才允许启动举升动作；举升过程中若检测到伺服电机异常电流，立即触发急停指令，防止车厢举升失控。Profinet 转 SAE J1939 协议转换网关的毫秒级通信延迟，确保联锁指令执行无滞后。
故障诊断与远程运维系统将伺服电机运行故障码、发动机故障信息通过网关汇总至 PLC，再通过车载终端上传至云平台。维修人员可远程读取故障数据，定位问题根源（如伺服电机过载、传感器故障），故障排查时间从传统的 2 小时缩短至15 分钟。
四、应用成效
-
性能提升：伺服电机举升精度控制在 ±2mm，车厢举升 / 下降时间缩短 15%，作业效率显著提升；Profinet 转 SAE J1939 协议转换网关的稳定运行，保障了跨协议数据交互的零丢包率。
-
成本降低：动力匹配优化降低整车油耗，故障诊断智能化减少运维成本，单台车年节约运营成本超 1.2 万元；无需额外改造设备通信接口，大幅降低系统集成成本。
-
可靠性增强：Profinet 转 SAE J1939 协议转换网关具备工业级抗电磁干扰能力，适应重型商用车颠簸、粉尘的恶劣工况，搭配 SAE J1939 协议的高鲁棒性，系统故障率降低 80%。
五、方案亮点
Profinet 转 SAE J1939 工业智能网关的引入，实现了西门子 PLC Profinet 网络与重型商用车 SAE J1939 车载网络的无缝对接，打破了底盘与上装系统的 "数据孤岛"；无需额外加装多套通信模块，简化系统架构的同时，保障了数据传输的实时性与稳定性，为重型商用车智能化升级提供了高性价比的解决方案。
