STM32 USB CDC虚拟串口配置

一、STM32内置USB虚拟串口简述

USB虚拟串口，简称VPC，Virtual Port Com 的简写。但更习惯于把虚拟串口叫作: CDC，因为它是利用 USB 的 CDC类实现的一种通信接口。

1.1 为什么使用USB虚拟串口

在嵌入式开发中，串口（UART）的局限性比较明显：

1、引脚资源紧张：高端芯片可能有多个UART，但低端型号如STM32F103C8T6通常只有一两个；

2、速率瓶颈：即使波特率设到921600，实际有效吞吐也很难超过几百kbps；

3、连接繁琐：需要额外的USB转TTL模块、电平匹配电路；

4、跨平台兼容差：某些定制设备还得自己打包驱动。

而USB CDC正好解决了这些痛点：

1、插上就能用：Windows/Linux/macOS 原生支持，无需任何驱动；

2、高速传输：USB 2.0 Full Speed理论带宽达12 Mbps；

3、引脚复用：只需D+和D−两根线，不占用额外GPIO；

4、调试&通信一体化：一条USB线搞定供电、烧录、日志输出、参数配置。

STM32 芯片，绝大部分型号都带内置USB，如常用的 F1、F4、H7、G4 等系列，能够通过USB接口与计算机或其他USB设备进行通信。STM32内置的USB，均可支持USB 2.0标准，可以支持三种传输速率：

高速模式：最高可达480 Mbps （部分型号支持，且需搭配外部芯片，不常用 )

全速模式：最高可达12 Mbps (最常用）

低速模式：最高可达1.5 Mbps

1.2 硬件电路

高速模式，需要搭配外围USB PHY芯片，如USB3300，硬件成本偏高。

全速模式，电路很简单。从机在PCB布线时，仅需把STM32的引脚PA11、PA12, 连接至USB座的DP、DM，然后，PA12(DP线)用1.5K电阻上拉至3.3V。

插拔检测：设备未插入时，主机端DP、DM为低电平，当发现被置高，即为有设备插入；

区分速率：DM线上拉是低速模式，DP线上拉是全速\高速模式；

上拉电压：3.3V。USB通信电平是3.3V，而不是总线供电的5V。

当STM32作为USB设备接入PC后，会经历以下几个阶段：

物理连接：D+上的1.5kΩ上拉电阻告诉主机："我是低速/全速设备，请开始枚举。"

枚举过程：主机读取一系列描述符（Device Descriptor, Config Descriptor等），确认这是一个CDC类设备。

驱动加载：操作系统发现这是个通信类设备，自动加载 usbser.sys （Windows）或创建 /dev/ttyACMx 节点（Linux）。

通信建立：应用程序（比如PuTTY、串口助手）打开对应的COM端口，开始收发数据。

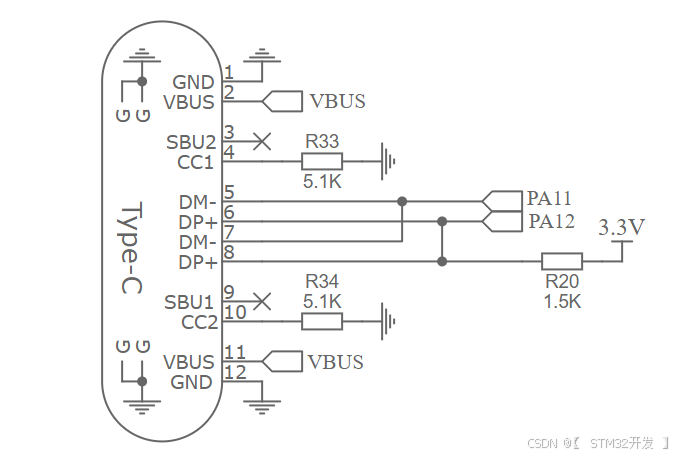

硬件电路具体如下图：

1.3 相关驱动

Win10、Win11 已带虚拟串口驱动；无需安装任何驱动; Win7 要提前手动安装驱动。STM32 USB虚拟串口驱动 V1.5.0

二、使用 CubeMX 新建工程

2.1 CubeMX 无法连接网络

下载地址：CubeMX下载地址

参考文章：SMT32CUBEMX 无法连接网络问题解决

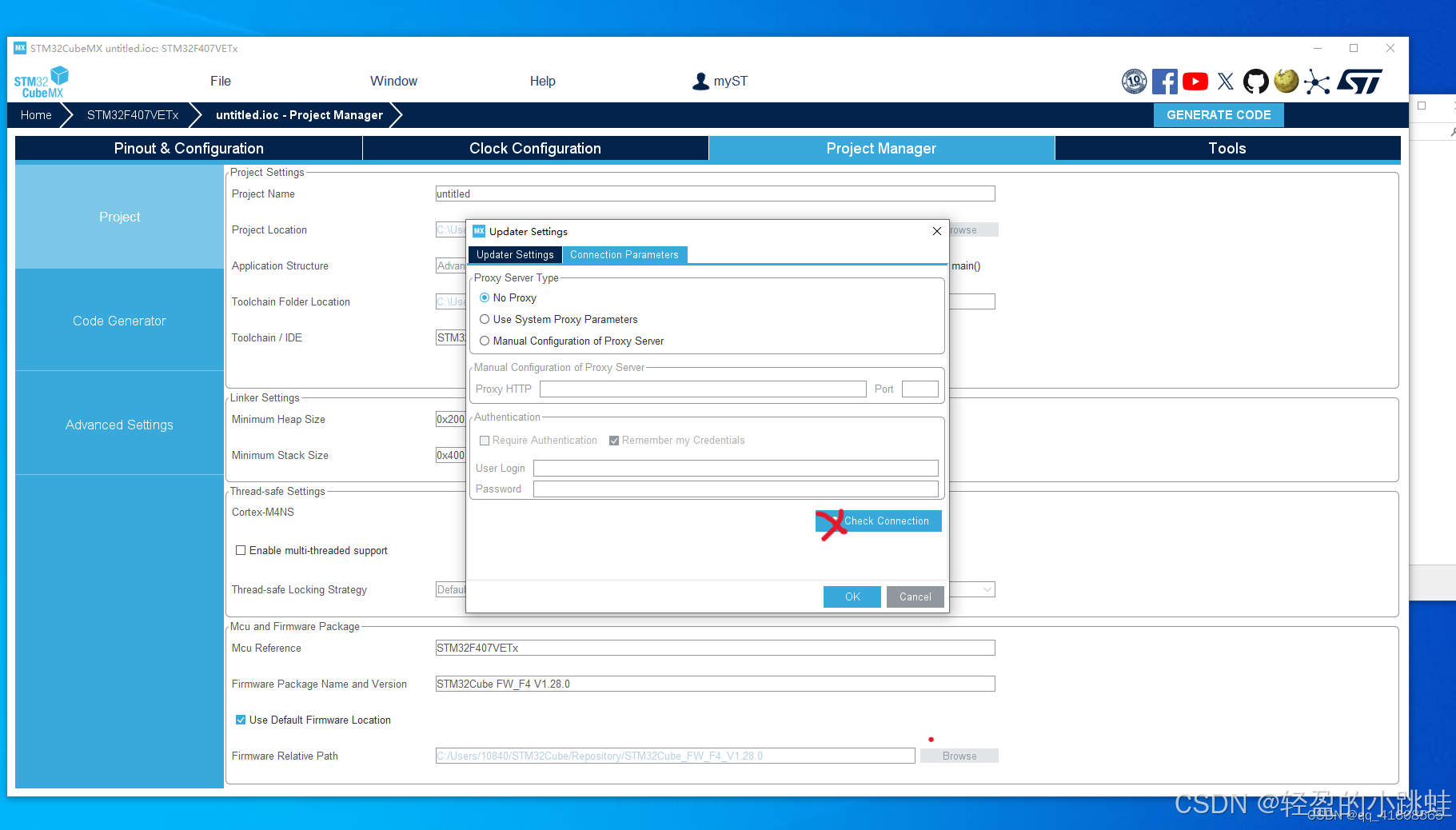

现象示例：

解决方式：

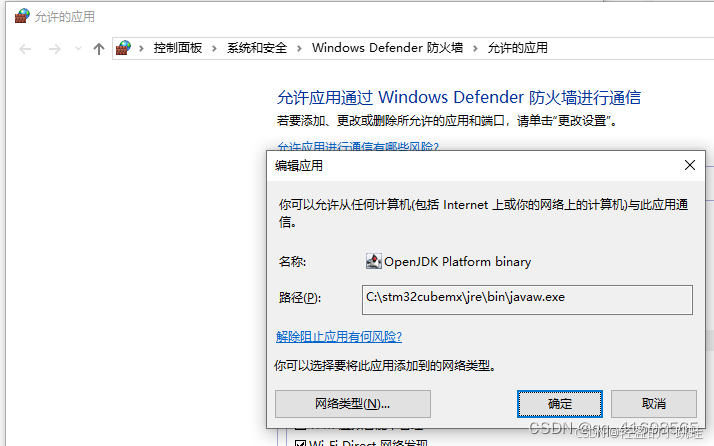

在防火墙允许STM32CUBEMX安装目录下的该应用访问网络即可。

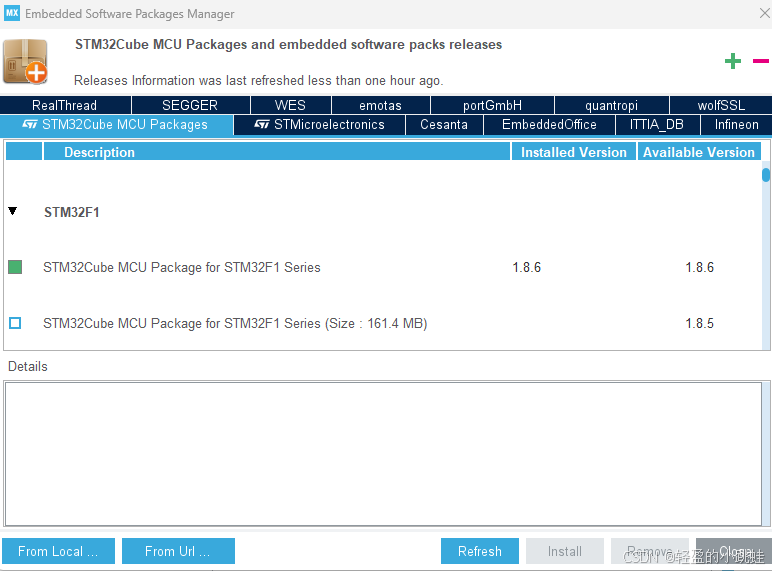

完成芯片数据包在线导入。

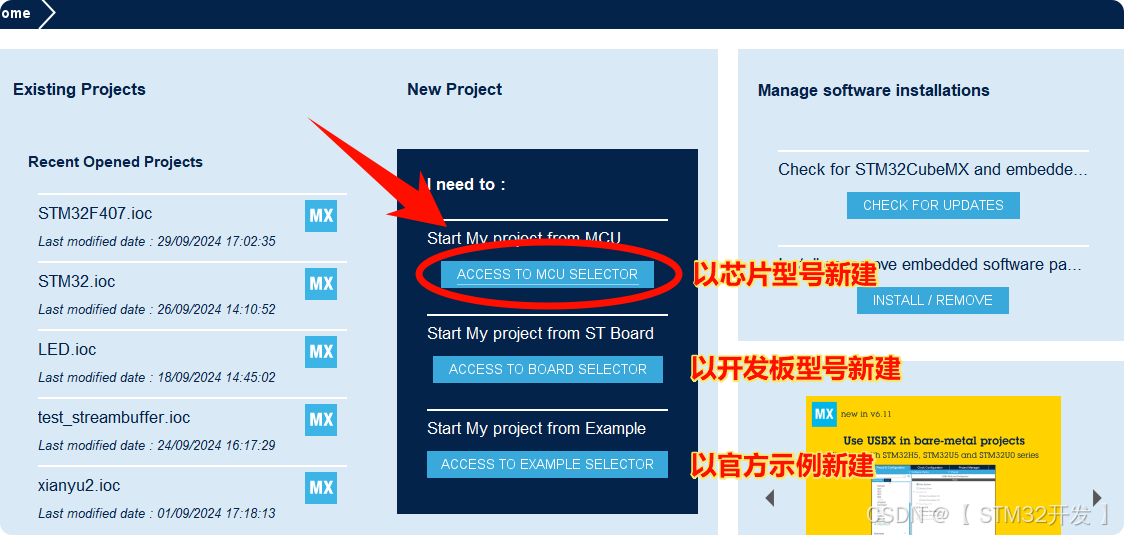

2.2 主要流程

参考文章：【STM32 + CubeMX】 USB 虚拟串口通信

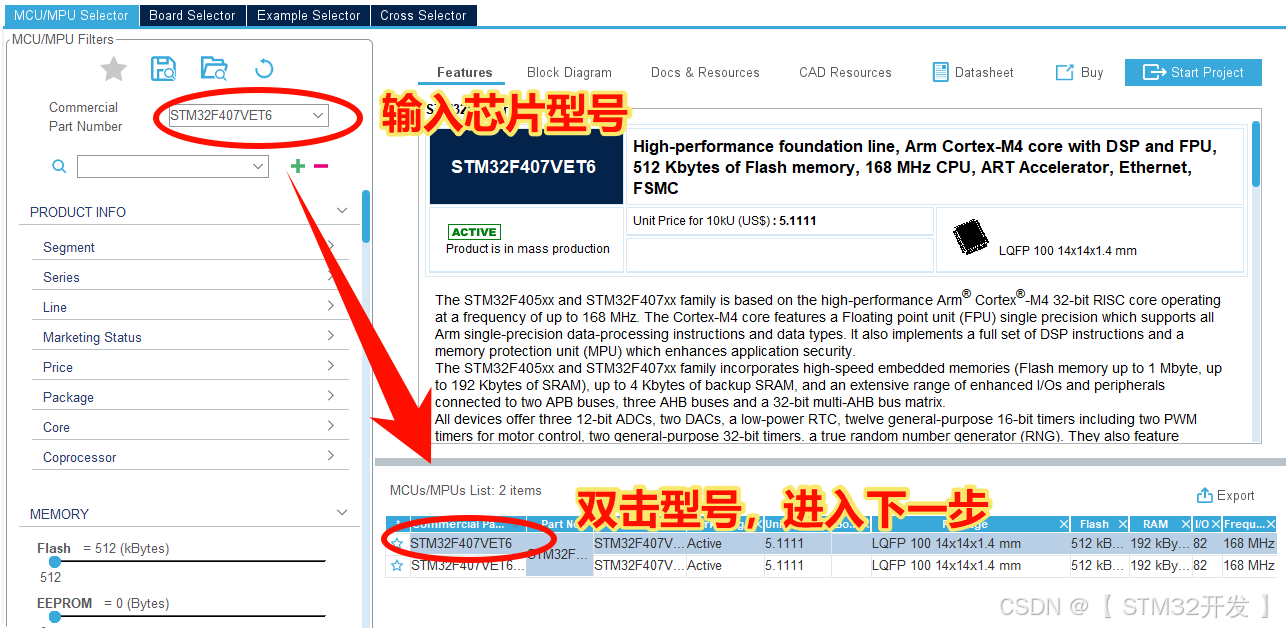

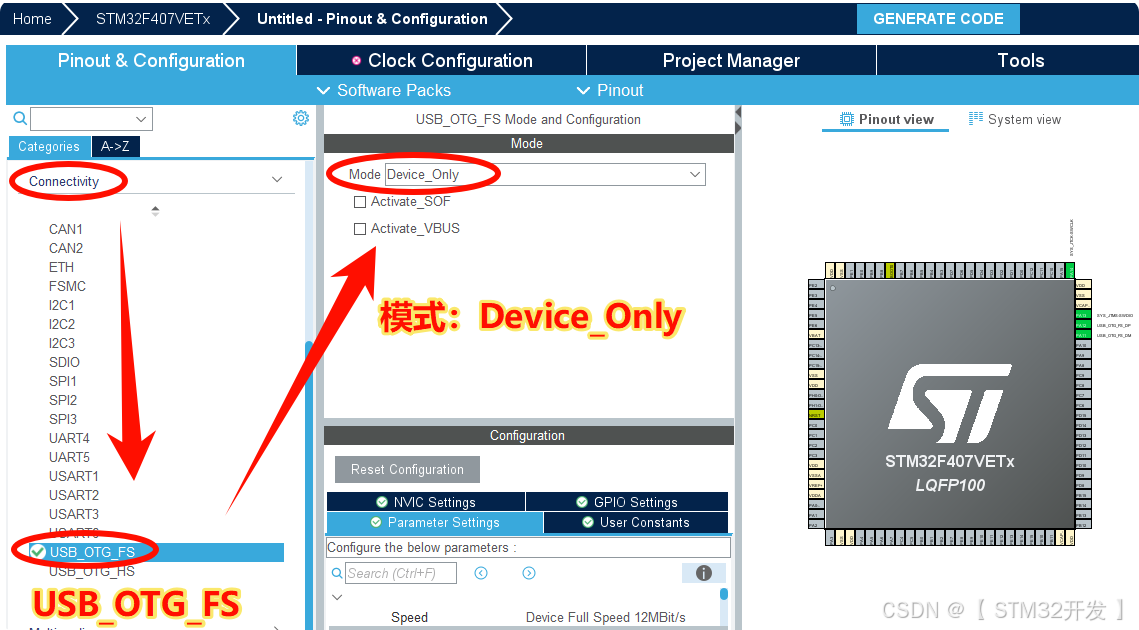

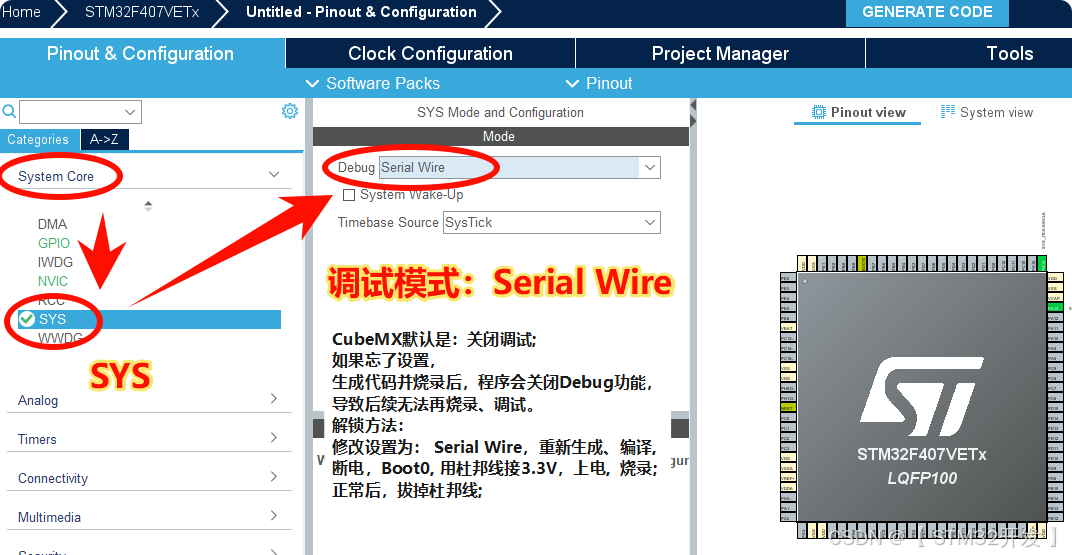

步骤1：启用USB_OTG_FS

在 Pinout 视图中找到PA11(D-)、PA12(D+)，它们会被自动选中；

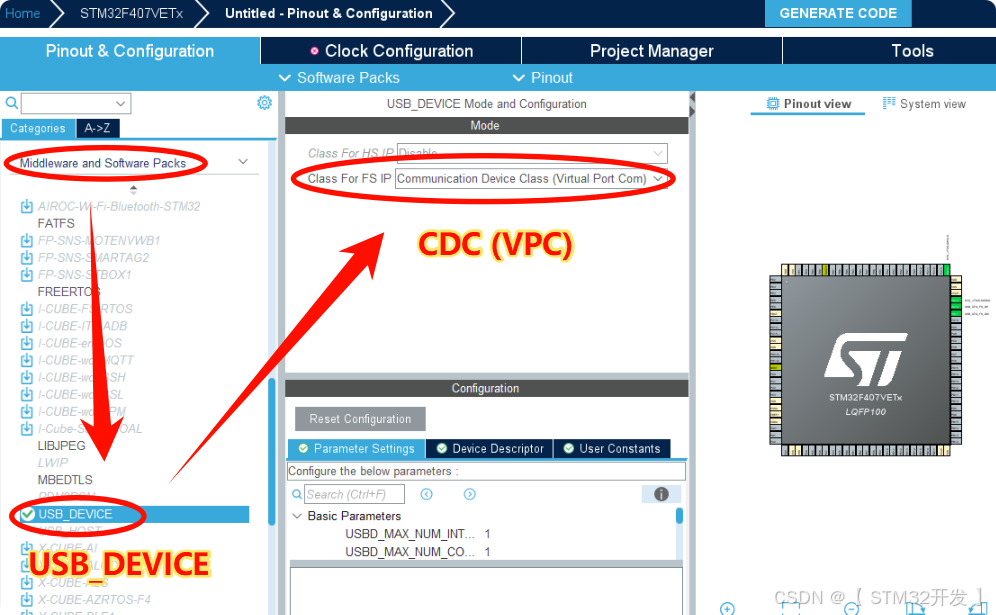

在 Middleware 栏选择 USB_DEVICE ；

设置为"Device Only"模式；

添加Class → 选择"CDC"。

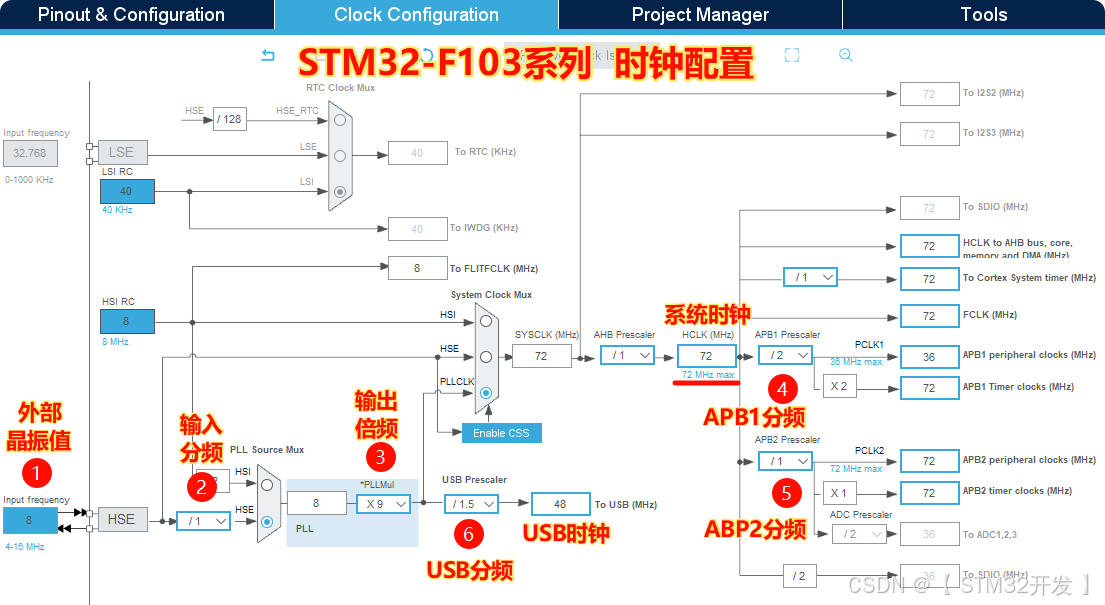

步骤2：时钟配置要点

USB模块必须工作在精确48MHz 下。

对于F1系列：

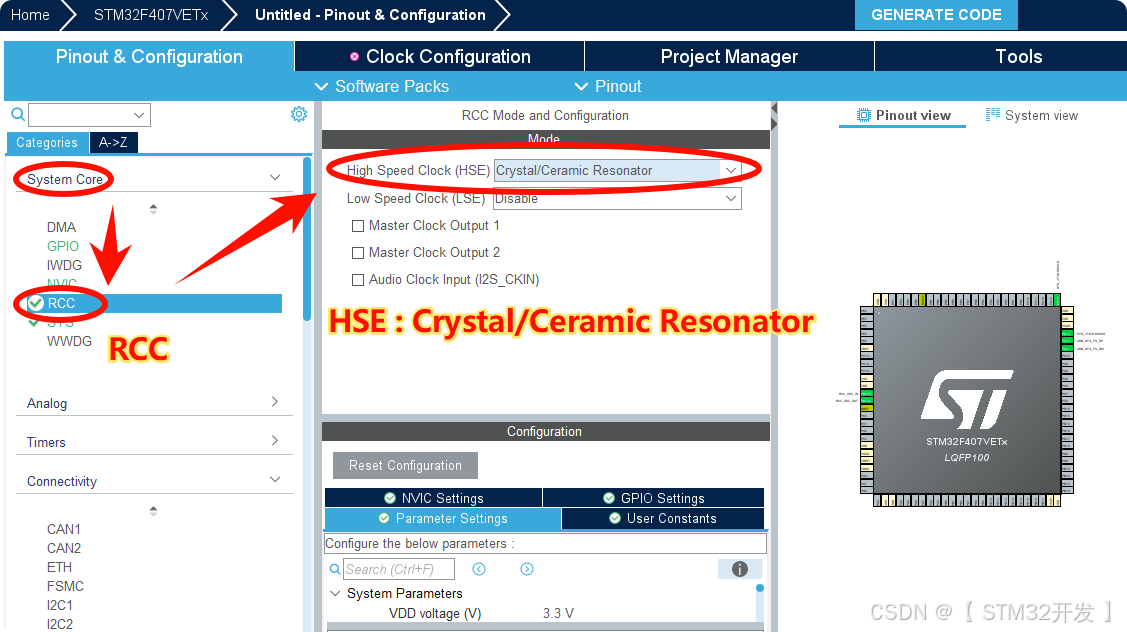

如果使用外部晶振（HSE=8MHz），可通过PLL倍频得到72MHz系统时钟，并用分频器输出48MHz给USB；

若无HSE，可启用内部HSI并通过软件校准（部分型号支持）；

更推荐的方法是：使用STM32F4/F7/G0等自带HSI48的型号，省去外部晶振烦恼。

CubeMX会自动生成正确的RCC配置，确保USB_CLK有效。

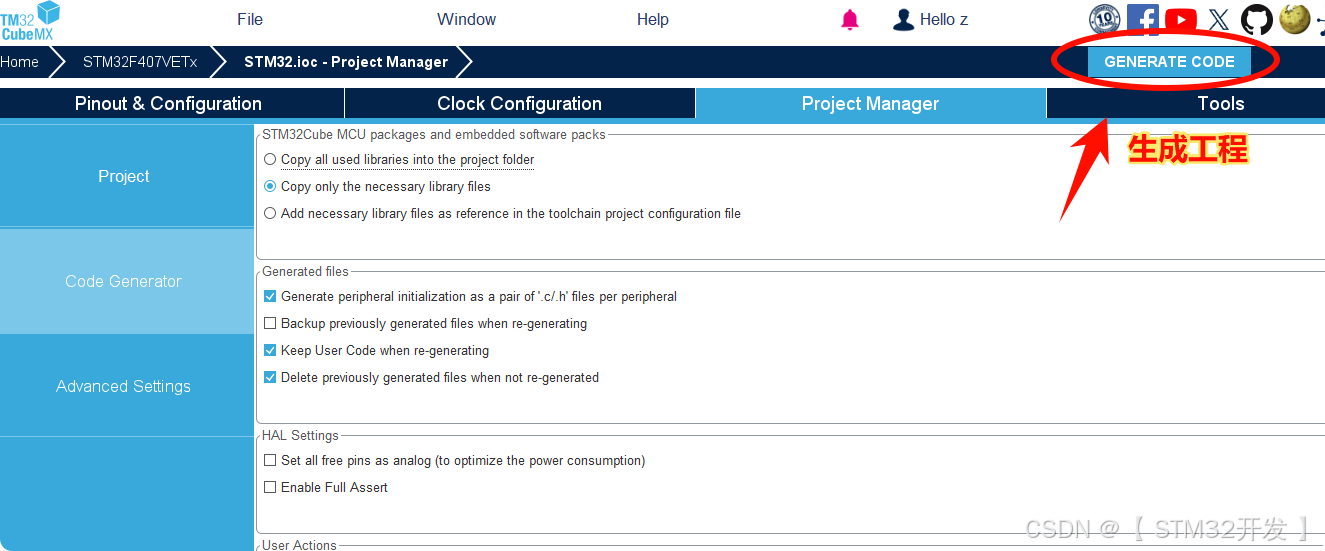

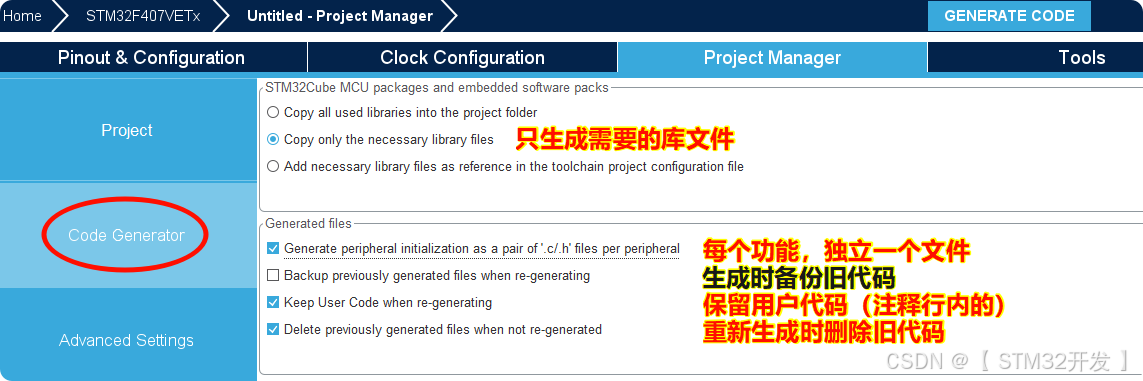

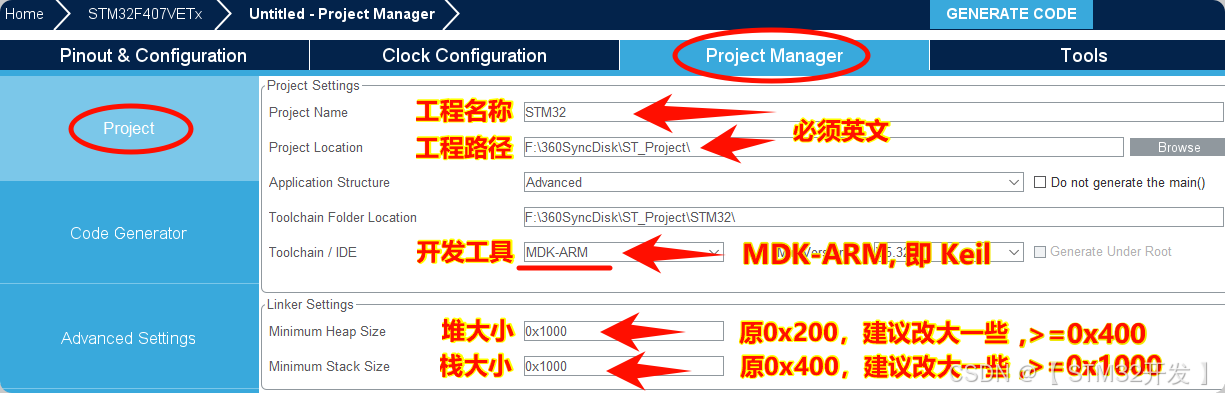

步骤3：生成代码 & 编写逻辑

点击 "Generate Code" 后，工程中会出现几个关键文件：

usbd_cdc_if.c ：用户接口层，包含发送、接收、控制回调函数；

usb_device.c ：设备初始化与调度；

usbd_cdc.c ：标准CDC类处理逻辑；

三、常见问题排查修改

3.1 无法识别USB口常见排查

中断配置错误

NVIC未使能中断
检查是否在代码中正确启用USB中断，例如：

复制代码

 HAL_NVIC_SetPriority(USB_LP_CAN1_RX0_IRQn, 0, 0); // 设置优先级
 HAL_NVIC_EnableIRQ(USB_LP_CAN1_RX0_IRQn);         // 使能中断

确保总中断开启、中断优先级冲突

确保USB中断优先级未被其他高优先级中断阻塞。

时钟配置错误

USB时钟未正确分频
STM32 USB需要精确的48 MHz时钟。检查RCC配置：

复制代码

 // 例：使用HSE+PLL生成48MHz USB时钟
 RCC_PLLConfig(RCC_PLLSource_HSE, PLL_M, PLL_N, PLL_P, PLL_Q);
 RCC_USBCLKConfig(RCC_USBCLKSource_PLLCLK_1Div5); // 根据PLL输出调整分频

USB外设时钟未使能

确保调用__HAL_RCC_USB_CLK_ENABLE()启用USB时钟。

硬件/引脚配置问题

USB引脚复用错误
检查USB的DP（PA12）和DM（PA11）是否配置为复用功能：

复制代码

 GPIO_InitStruct.Pin = GPIO_PIN_11 | GPIO_PIN_12;
 GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;        // 复用推挽
 GPIO_InitStruct.Alternate = GPIO_AF10_USB;     // 复用功能号

上拉电阻未启用

USB设备需在DP引脚启用1.5kΩ上拉电阻（部分型号通过USB_BCDR寄存器的DPPU位控制）。

USB库配置问题

中断服务函数未实现或命名错误
确保中断服务函数名称与启动文件（如startup_stm32fxxx.s）中的向量表一致：

复制代码

 void USB_LP_CAN1_RX0_IRQHandler(void) {  // 中断函数名根据型号可能不同
     HAL_PCD_IRQHandler(&hpcd);           // 调用HAL库中断处理
 }

未处理中断标志

在自定义中断函数中，需手动清除中断标志（HAL库通常会自动处理）。

初始化顺序错误

USB初始化应在中断配置之后
确保先配置NVIC，再初始化USB外设：

复制代码

 MX_NVIC_Init();       // 先配置中断，部分型号不需要
 MX_USB_DEVICE_Init(); // 再初始化USB

供电与VBUS检测

VBUS检测未启用或配置错误
部分型号需要检测VBUS信号。检查USB_OTG_FS或USB外设的初始化代码，确保VBUS检测模式正确：
复制代码
```
 hpcd.Init.vbus_sensing_enable = 0; // 如果无需VBUS检测，设为0
```

3.2 已识别USB但异常

能识别，但无法打开串口（提示"端口占用"或"访问被拒绝"）

这种情况多出现在Windows系统：

关闭杀毒软件或防火墙尝试；
卸载重复驱动（设备管理器 → 查看隐藏设备 → 删除旧的COM口）；
使用管理员权限运行串口工具。

2.数据乱码、丢包严重

可能原因：

主循环中长时间执行 HAL_Delay() 导致中断服务延迟；
多次快速调用 CDC_Transmit_FS() 未等待完成；
FIFO溢出或缓冲区太小。

解决方案：

避免在中断中做耗时操作；
使用状态机管理发送流程；
增大缓冲区或引入流量控制（如XON/XOFF模拟）。

四、相关函数修改

4.1 相关文件

类别	文件名	核心作用
HAL库核心文件	`usbd_core.c`	USB设备协议栈核心。处理底层枚举、控制传输、状态机。
	`usbd_ctlreq.c`	标准设备请求处理器。响应主机获取描述符、设置地址等标准请求。
	`usbd_cdc.c`	CDC类协议实现核心。管理CDC类的特定请求、抽象数据模型。
用户实现文件	`usbd_cdc_if.c`	CDC类与应用层的接口。包含所有应用回调函数。
	`usbd_desc.c` / `.h`	设备描述符定义。定义了设备的身份信息（VID， PID，字符串等）和报告给主机的所有描述符。
	`usbd_conf.c` / `.h`	USB外设底层配置与定制。包含内存分配、PCD句柄、弱定义的回调、以及可选的电源管理配置。
其他重要文件	`stm32g4xx_it.c`	中断服务程序。包含`USB_LP_IRQHandler`等中断入口函数。
	`usb_device.c`	USB设备层初始化入口。由CubeMX生成，调用上述各模块的初始化函数。
基础定义与请求	usbd_def``.h	定义核心数据结构（如`USBD_HandleTypeDef`）、状态码、宏定义。
	`usbd_ioreq.c` / `.h`	端点输入/输出请求处理器。负责处理端点级的数据发送(`USBD_LL_Transmit`)和接收(`USBD_LL_PrepareReceive`)的底层细节。

4.2 相关函数

函数名	所在文件	作用与调用时机
`CDC_Receive_FS`	`usbd_cdc_if.c`	数据接收回调。当主机通过虚拟串口发送数据，且协议栈完成接收后，自动调用此函数。
`CDC_Transmit_FS`	`usbd_cdc_if.c`	数据发送函数。
`MX_USB_Device_Init`	`usbd_device.c`	协议栈初始化。

4.3 USB模拟拔插

电脑端USB口没有插入设备时，DP和DM线，是低电平状态，而设备端的DP线，有1.5K电阻上拉到3.3V，当设备插入到电脑USB口，USB口的DP线就会被置高电平，主机是依靠这个机制判断设备是否插入、拔出，继而触发不同的动作，如枚举、释放端口等。

当虚拟串口所用的USB线一直插在USB口上，在STM32烧录程序重新运行后，程序里的USB代码等待着主机方发起枚举过程；而这个期间虚拟串口的USB线没有断开，主机方认为设备方一直在线，早已枚举成功，一直对其轮询数据收发。

复制代码

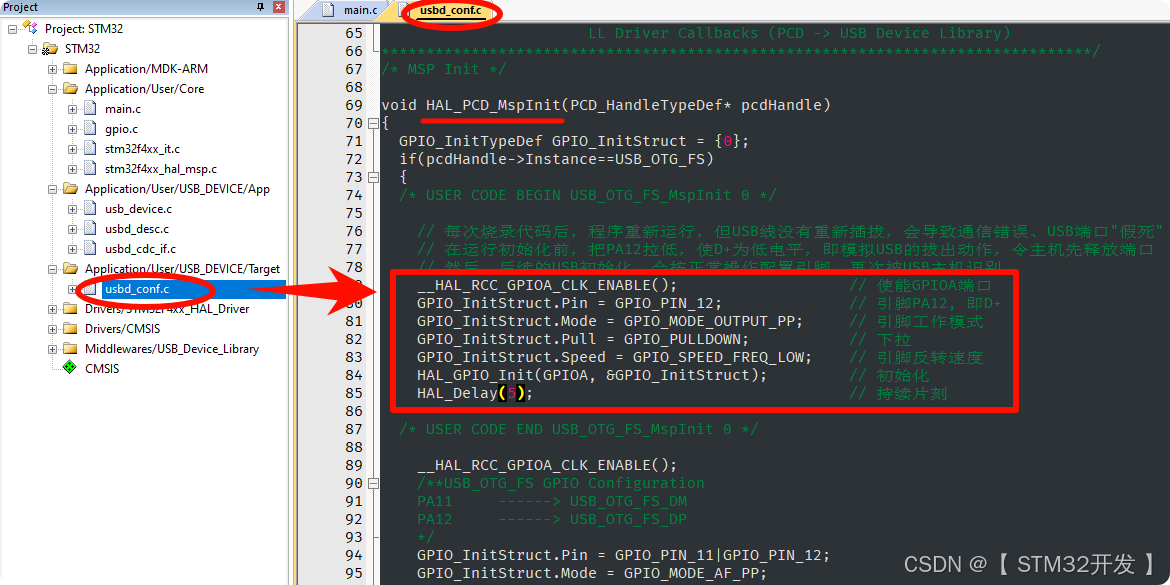

    __HAL_RCC_GPIOA_CLK_ENABLE();                   // 使能GPIOA端口
    GPIO_InitTypeDef GPIO_InitStruct = {0};         // 声明结构体; 如果与文中位置相同，这行可不写
    GPIO_InitStruct.Pin = GPIO_PIN_12;              // 引脚PA12, 即D+
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;     // 引脚工作模式
    GPIO_InitStruct.Pull = GPIO_PULLDOWN;           // 下拉
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;    // 引脚反转速度
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);         // 初始化
    HAL_Delay(5);                                   // 持续片刻

4.4 连续发送优化

USB虚拟串口通信的几个重点 (特指：USB2.0、全速模式、中断传输）：

USB是轮询机制，主机对设备不断轮询，间隔最小1ms；不是固定的1ms, 是最小间隔时间;

USB的数据，是按包传输的;

每个设备，每1ms，最多传输1包数据;

每包最多64字节（有效负载）;

CDC_Transmit_FS ( ) 函数：

它的第2个参数，"字节数"，范围：0~2048; 这个2048可以在CubeMX里进行设置大小；

字节数 <= 64，算1包。如：发3个字节，也算1包。

字节数 == 0，算1包。俗称空包; 如果上一帧刚好发送64字节，再发一个空包作为结束包；

字节数 > 64， CDC_Transmit_FS ( ) 背后有缓存自动分包1ms左右发1包，直至发完；
++如果上一包还没发完，再次调用CDC_Transmit_FS ( ) ，将放弃本次调用。++

复制代码

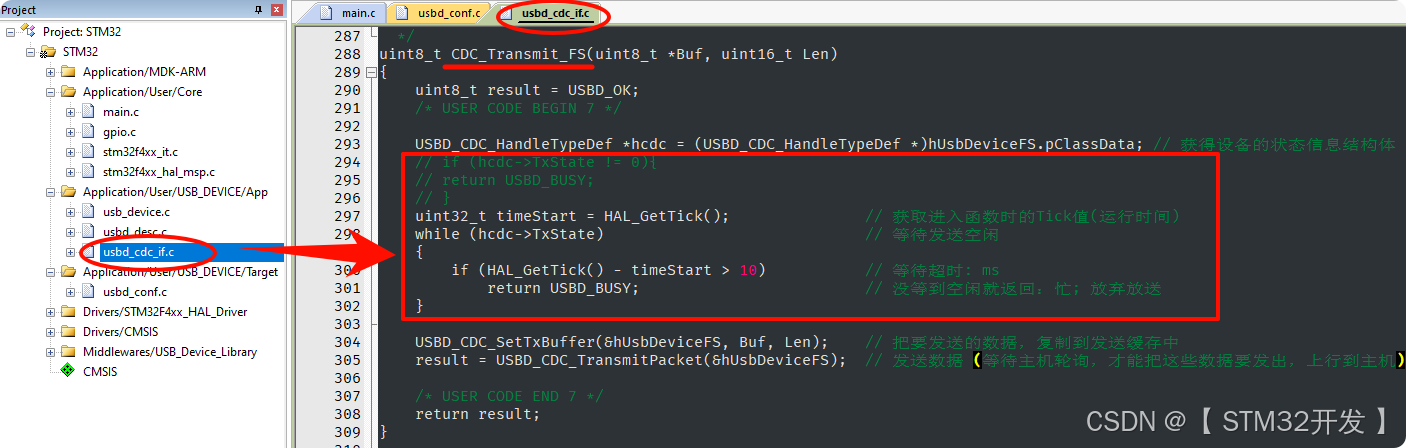

uint8_t CDC_Transmit_FS(uint8_t *Buf, uint16_t Len)
{
    uint8_t result = USBD_OK;
    /* USER CODE BEGIN 7 */

    // 获得设备的状态信息结构体
    USBD_CDC_HandleTypeDef *hcdc = (USBD_CDC_HandleTypeDef *)hUsbDeviceFS.pClassData;
    // if (hcdc->TxState != 0){
    // return USBD_BUSY;
    // }

    const static uint8_t USB_TX_MAX_LEN = 250;
    uint16_t txLen = Len;
    uint16_t temp = 0;

    while(txLen > 0)
    {
        USBD_CDC_SetTxBuffer(&hUsbDeviceFS, Buf, temp = (txLen > USB_TX_MAX_LEN ? USB_TX_MAX_LEN : txLen));
        result = USBD_CDC_TransmitPacket(&hUsbDeviceFS);
        txLen -= temp;

        uint32_t timeStart = HAL_GetTick();
        while (hcdc->TxState)
        {
            if (HAL_GetTick() - timeStart > 20)
            return USBD_BUSY;
        }
    }

    /* USER CODE END 7 */
    return result;
}

4.5 接收机制注意

CDC_Receive_FS

1、每当接收到一包数据，硬件自动触发中断函数，继而调用此接收回调函数，无需人工调用。

2、与发送机制相似，每间隔1ms，最多接收1包数据，每包最大64字节。

如果需要接收超过64字节的数据帧，注意，指上位机发送的1个完整数据帧，而非USB的单包数据，如上位机发来一张图片数据，8350个字节，则需要在此回调函数中添加额外的代码来判断帧数据传输完整结束、手动将多个数据包拼接成完整的数据帧。

3、接收到数据时，缓存不会提前自动清零，新数据从Buf的起始位置开始，覆盖存放。

由于该回调函数是被中断函数调用的，因此建议函数内部的处理尽可能地简短，以避免影响系统的实时性（中断函数运行期间，会令程序持续挂起）。
