【HCIE-08】NAT64

IPv4 访问 IPv6 所需的具体配置；
为何 IPv6→IPv4 转换必须显式关联 IPv4 地址，而 IPv4→IPv6 看似无需关联（实际是通过 NAT64 前缀隐藏了 IPv4 地址嵌入）；
NAT64 地址的合法格式（如不能写 2001:1.1.1.1，需用 2002::1.1.1.1 这类规范格式）；
静态 1:1 映射可行但 NAT64 协议强制要求地址包含 IPv4 信息的底层原因（协议设计、回包路径、扩展性）。

核心逻辑（回答"为什么必须包含 IPv4 地址"）

IPv6→IPv4 必须显式关联 IPv4 地址：IPv6 地址空间（128 位）远大于 IPv4（32 位），是 "多对少" 的压缩转换，必须指定真实可用的 IPv4 地址（或地址池），否则 IPv4 侧无法识别和回包；
IPv4→IPv6 看似无关联实则隐藏 ：不是不需要 IPv4 地址，而是通过2002::/96前缀将 IPv4 地址嵌入 IPv6 地址（如2002::1.1.1.1），设备会自动剥离前缀还原 IPv4 地址，本质仍依赖 IPv4 地址关联；
为何不能用2001:1.1.1.1 ：IPv6 语法规定仅最后一组可替换为 IPv4 格式，且需满足 96 位前缀 + 32 位 IPv4 的结构，2001:1.1.1.1长度和格式均不合法，设备无法识别。

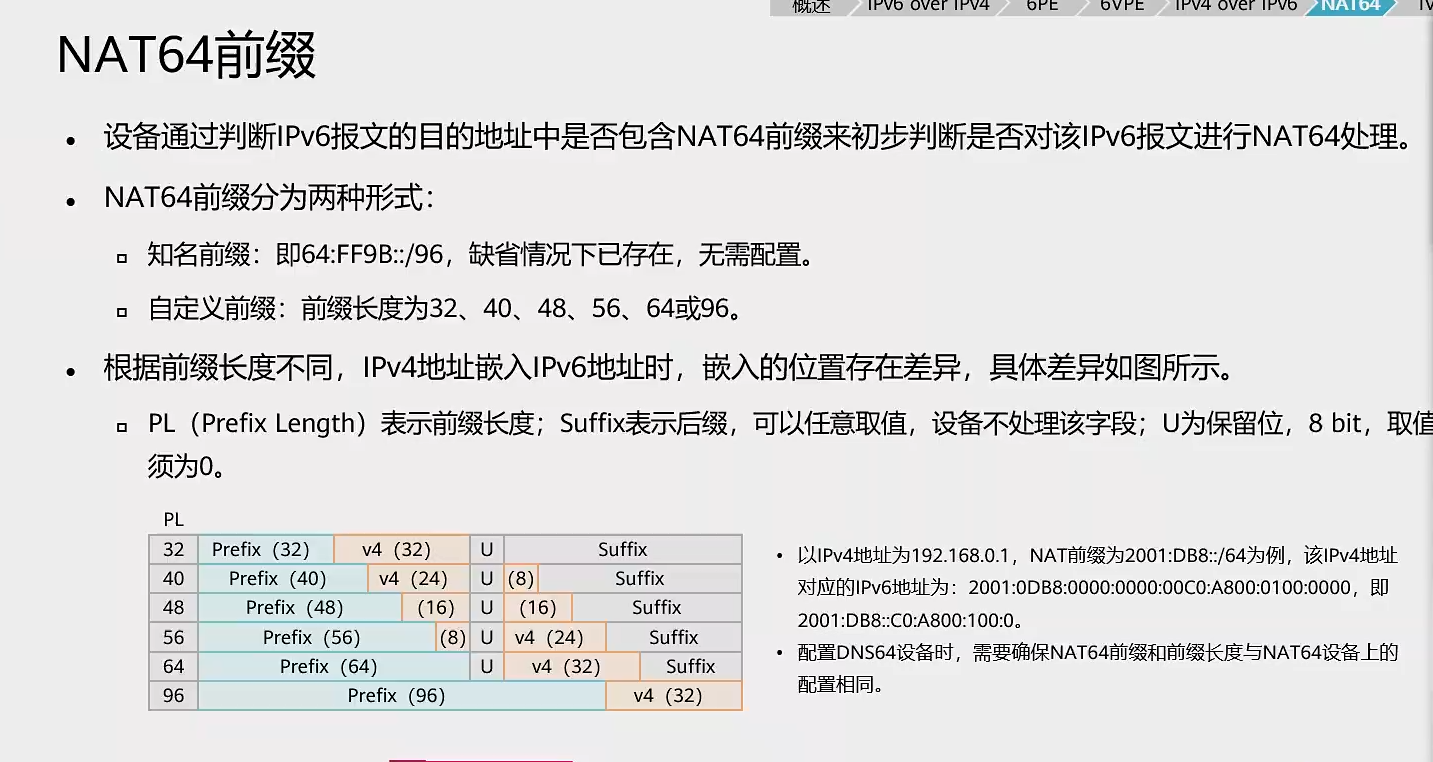

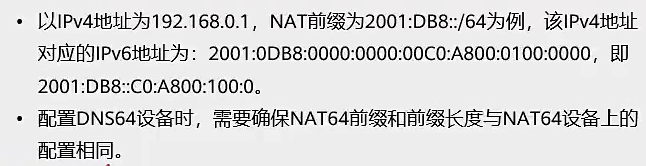

1. 合法的 NAT64 嵌入格式

NAT64 前缀是 2002::/96，后面 32 位正好用来放 IPv4 地址。

比如 IPv4 地址 1.1.1.1 会被嵌入成：2002::101:101（十六进制）或2002:0:0:0:0:0:1.1.1.1（标准 IPv6 双冒号压缩后）
这种地址是完全合法的，也是 NAT64 协议规定的格式。

2. 为什么 `2001:1.1.1.1` 不合法

IPv6 地址由 8 组 16 进制数组成，用冒号分隔。
只有在最后一组，才能用 IPv4 地址格式（x.x.x.x）来替代两组 16 进制数，而且必须满足前缀长度要求。
2001:1.1.1.1 不符合这个规则，它的结构是 2001 + 1.1.1.1，长度不足，会被设备识别为无效地址。

压缩后可以变为2002::1.1.1.1

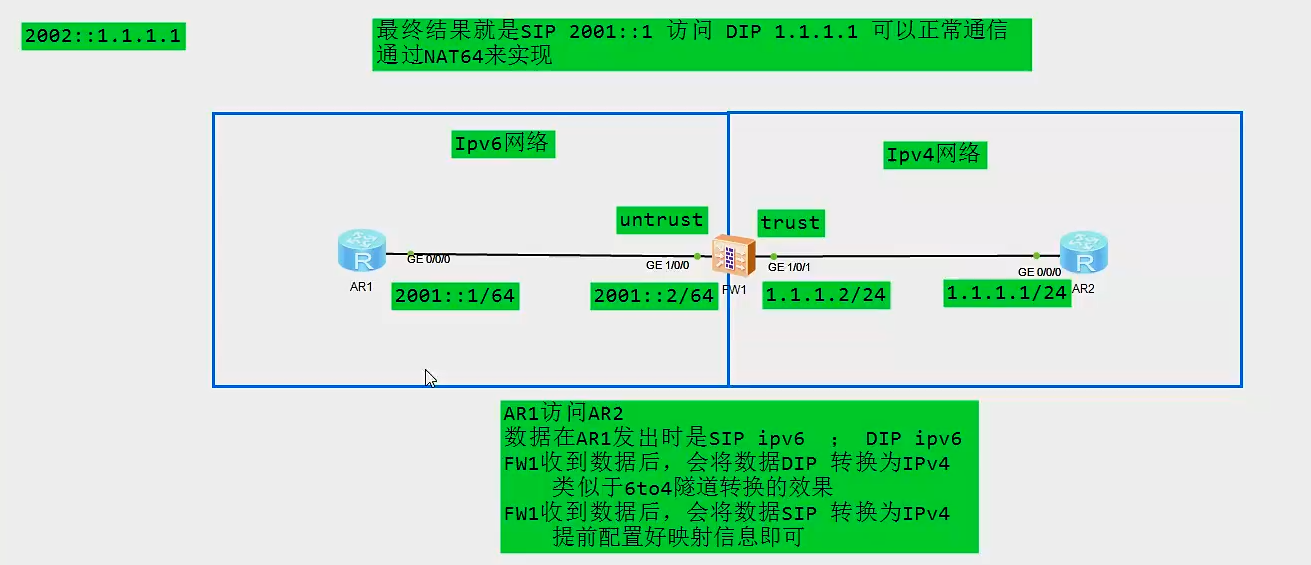

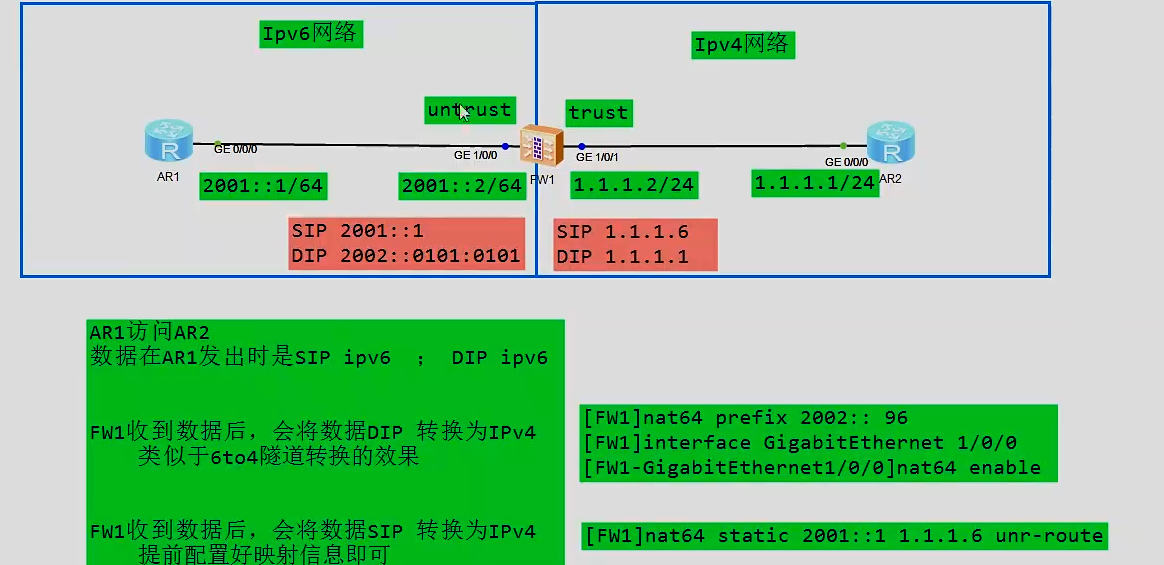

静态 NAT64 配置

复制代码

# 全局前缀
nat64 prefix 2002:: 96

# 接口启用
interface GigabitEthernet 1/0/0  # IPv6侧接口
 nat64 enable


# 静态映射：2001::1（IPv6主机）→1.1.1.6（IPv4映射地址）
nat64 static 2001::1 1.1.1.6 unr-route

nat64 enable必须写在v6这一端 v4那边端口则无需

unr-route 用于自动生成回包路由，是静态映射必加参数。

当nat64前缀设置为2002后2002的地址默认被识别为nat64

所以将该目标地址直接使用nat64转化为v4访问

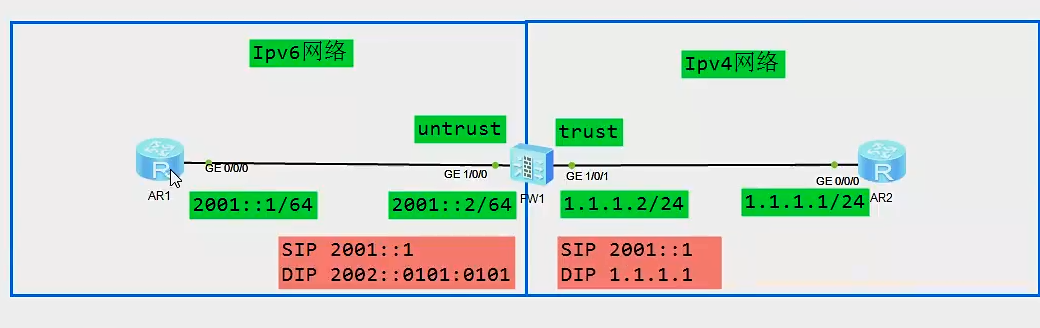

一开始的前缀是将目的地址翻译过去然后源地址靠手工指定 nat64 static

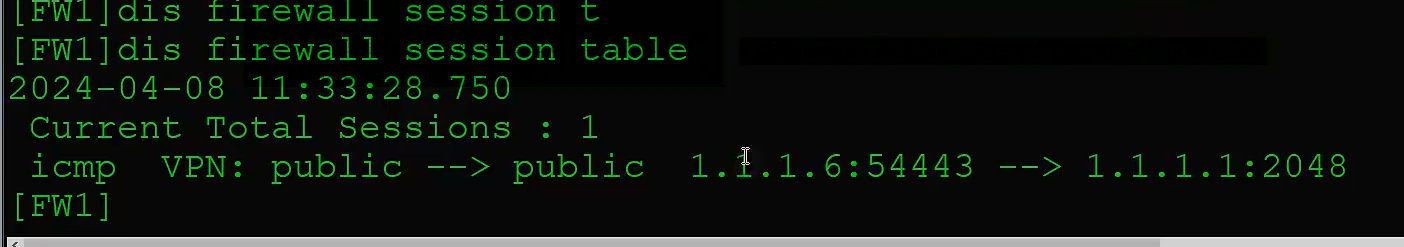

然后就可以成功通信

动态nat

地址池创建后

使用natpolicy 动作源nat绑定地址池

出发回归流程

以AR1为纯IPv6主机、NAT64网关用标准前缀64:ff9b::/96、有状态转换为例，完整流程如下（含源/目的地址与端口转换）。

一、前提与环境

• AR1（IPv6）：2001:db8::100，源端口50000

• NAT64网关：IPv6侧2001:db8:64::1；IPv4侧198.51.100.1（地址池）；合成前缀64:ff9b::/96

• IPv4服务器：203.0.113.10，目的端口80

• DNS64：将IPv4地址合成IPv6地址（如203.0.113.10→64:ff9b::203.0.113.10）

二、正向发包（AR1→NAT64→IPv4服务器）

AR1发起请求

◦ 源：2001:db8::100:50000

◦ 目的：64:ff9b::203.0.113.10:80（DNS64合成）

◦ 路由指向NAT64网关

NAT64网关处理（核心转换）

◦ 检查目的地址前缀匹配64:ff9b::/96，触发NAT64

◦ 提取内嵌IPv4：64:ff9b::203.0.113.10 → 203.0.113.10

◦ 分配网关IPv4：198.51.100.1:30000（地址池+端口转换）

◦ 创建会话表：记录(2001:db8::100:50000, 64:ff9b::203.0.113.10:80) ↔ (198.51.100.1:30000, 203.0.113.10:80)

◦ 封装IPv4报文：源198.51.100.1:30000，目的203.0.113.10:80，转发到IPv4网络

IPv4服务器接收

◦ 收到IPv4包：源198.51.100.1:30000，目的203.0.113.10:80

三、反向回包（IPv4服务器→NAT64→AR1）

服务器回包

◦ 源：203.0.113.10:80

◦ 目的：198.51.100.1:30000，发送到NAT64网关

NAT64网关反向转换

◦ 接收IPv4包，查会话表匹配目的198.51.100.1:30000

◦ 地址/端口回换：目的→2001:db8::100:50000；源→64:ff9b::203.0.113.10:80

◦ 封装IPv6报文：源64:ff9b::203.0.113.10:80，目的2001:db8::100:50000，转发到IPv6侧

AR1接收

◦ 收到IPv6包：源64:ff9b::203.0.113.10:80，目的2001:db8::100:50000，完成通信

四、关键总结

• 正向：IPv6→IPv4，做源SNAT+目的地址提取+协议转换，建立会话表

• 反向：IPv4→IPv6，基于会话表逆向转换，保证原路返回

• 核心依赖：DNS64合成地址+NAT64会话表+有状态转换，实现纯IPv6主机访问纯IPv4资源
