前言
在此对Cortex-A7架构进行简单的介绍。
一、Cortex-A 寄存器组

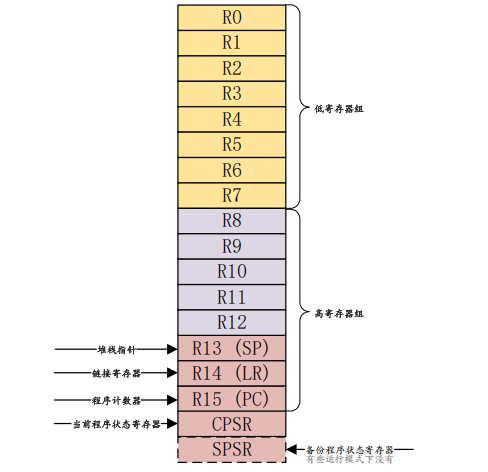

ARM 架构提供了 16 个 32 位的通用寄存器 (R0~R15) 供软件使用，前 15 个 (R0~R14) 可以用作通用的数据存储，R15 是程序计数器 PC，用来保存将要执行的指令。ARM 还提供了一个当前程序状态寄存器 CPSR 和一个备份程序状态寄存器 SPSR，SPSR 寄存器就是 CPSR 寄存器的备份。这18个寄存器如图 所示：

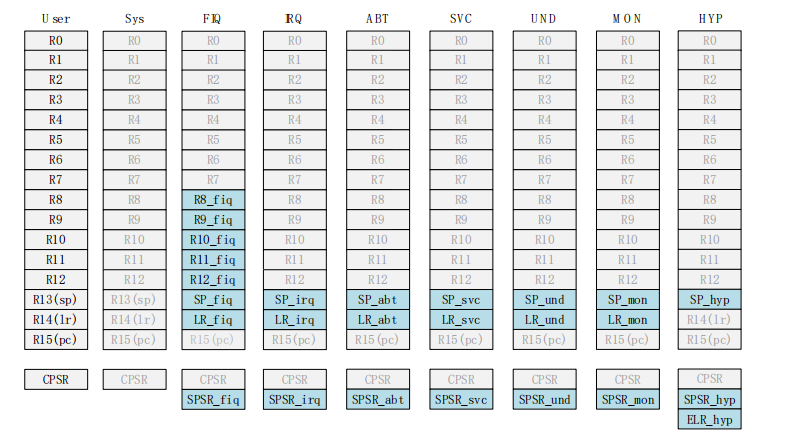

上一篇博客提到了 Cortex-A7 有 9 种运行模式，每一种运行模式都有一组与之对应的寄存器组。每一种模式可见的寄存器包括 15 个通用寄存器 (R0-R14)、一两个程序状态寄存器和一个程序计数器 PC。在这些寄存器中，有些是所有模式所共用的同一个物理寄存器，有一些是各模式自己所独立拥有的，各个模式所拥有的寄存器如下所示：
上图中浅色字体的是与 User 模式所共有的寄存器，蓝绿色背景的是各个模式所独有的寄存器。可以看出，在所有的模式中，低寄存器组 (R0~R7) 是共享同一组物理寄存器的，只是一些高寄存器组在不同的模式有自己独有的寄存器，比如 FIQ 模式下 R8~R14 是独立的物理寄存器。假如某个程序在 FIQ 模式下访问 R13 寄存器，那它实际访问的是寄存器 R13_fiq，如果程序处于 SVC 模式下访问 R13 寄存器，那它实际访问的是寄存器 R13_svc。总结一下，Cortex-A 内核寄存器组成如下：
①、34 个通用寄存器，包括 R15 程序计数器 (PC)，这些寄存器都是 32 位的。
②、8 个状态寄存器，包括 CPSR 和 SPSR。
③、Hyp 模式下独有一个 ELR_Hyp 寄存器。
1.1通用寄存器
R0~R15 就是通用寄存器，通用寄存器可以分为以下三类：
①、未备份寄存器，即 R0~R7。
②、备份寄存器，即 R8~R14。
③、程序计数器 PC，即 R15。
分别来看一下这三类寄存器：
1、未备份寄存器
未备份寄存器指的是 R0~R7 这 8 个寄存器，因为在所有的处理器模式下这 8 个寄存器都是同一个物理寄存器，在不同的模式下，这 8 个寄存器中的数据就会被破坏。所以这 8 个寄存器并没有被用作特殊用途。
2、备份寄存器
备份寄存器的 R8~R12 这 5 个寄存器有两种物理寄存器，在快速中断模式下 (FIQ) 它们对应着 Rx_irq (x=8~12) 物理寄存器，其他模式下对应着 Rx (x=8~12) 物理寄存器。FIQ 是快速中断模式，看名字就知道这个中断模式要求快速执行！FIQ 模式下中断处理程序可以使用 R8~R12 寄存器，因为 FIQ 模式下的 R8~R12 是独立的，因此中断处理程序可以不用执行保存和恢复中断现场的指令，从而加速中断的执行过程。
备份寄存器 R13 一共有 8 个物理寄存器，其中一个是用户模式 (User) 和系统模式 (Sys) 共用的，剩下的 7 个分别对应 7 种不同的模式。R13 也叫做 SP，用来做为栈指针。基本上每种模式都有一个自己的 R13 物理寄存器，应用程序会初始化 R13，使其指向该模式专用的栈地址，这就是常说的初始化 SP 指针。
备份寄存器 R14 一共有 7 个物理寄存器，其中一个是用户模式 (User)、系统模式 (Sys) 和超级监视模式 (Hyp) 共有的，剩下的 6 个分别对应 6 种不同的模式。R14 也称为连接寄存器 (LR)，LR 寄存器在 ARM 中主要用作如下两种用途：①、每种处理器模式使用 R14 (LR) 来存放当前子程序的返回地址，如果使用 BL 或者 BLX 来调用子程序的话，R14 (LR) 被设置成该子程序的返回地址，在子程序中，将 R14 (LR) 中的值赋给 R15 (PC) 即可完成子程序返回，比如在子程序中可以使用如下代码：
MOV PC, LR @寄存器LR中的值赋值给PC，实现跳转
或者可以在子程序的入口将LR入栈：
PUSH {LR} @将LR寄存器压栈
在子程序的最后面出栈即可：
POP {PC} @将上面压栈的LR寄存器数据出栈给PC寄存器，严格意义上来讲应该是将@LR-4赋给PC，因为3级流水线，这里只是演示代码。②、当异常发生以后，该异常模式对应的 R14 寄存器被设置成该异常模式将要返回的地址，R14 也可以当作普通寄存器使用。
3、程序计数器
R15程序计数器就是 ARM PC，R15 保存着当前执行的指令地址加 8 个字节，这是因为 ARM 的流水线导致 R15 的值。ARM 处理器 3 级流水线：取指→译码→执行，这三级流水线循环执行，比如当前正在执行第一条指令的同时也对第二条指令进行译码，第三条指令也同时被取出存放在 R15 中。我们喜欢将当前正在执行的指令作为参考点，也就是以第一条指令为参考点，那么 R15 中存放的就是第三条指令的地址，换句话说就是 R15 (PC) 总是指向当前正在执行的指令地址再加上 2 条指令的地址。对于 32 位的 ARM 处理器，每条指令是 4 个字节，所以：
R15 (PC) 值 = 当前执行的程序位置 + 8 个字节二、程序状态寄存器
所有的处理器模式都共用一个 CPSR 物理寄存器，因此 CPSR 可以在任何模式下被访问。CPSR 是当前程序状态寄存器，该寄存器包含了条件标志位、中断禁止位、当前处理器模式标志等一些状态位以及一些控制位。所有的处理器模式都共用一个 CPSR，但是除了 User 和 Sys 这两个模式以外，其他 7 个模式每个都配备了一个专用的物理状态寄存器，叫做 SPSR (备份程序状态寄存器)，当特定的异常中断发生时，SPSR 寄存器用来保存当前程序状态寄存器 CPSR 的值，当异常退出以后可以用 SPSR 中的值来恢复 CPSR。
因为 User 和 Sys 这两个模式不是异常模式，所以没有配备 SPSR，因此不能在 User 和 Sys 模式下访问 SPSR，这会导致不可预知的结果。由于 SPSR 是 CPSR 的备份，因此 SPSR 是和CPSR的寄存器结构相同，如下图所示：
- N (bit31)：当两个补码表示的有符号整数运算时，N=1 表示运算结果为负数，N=0 表示结果为正数。
- Z (bit30)：Z=1 表示运算结果为零，Z=0 表示运算结果不为零；对于 CMP 指令，Z=1 表示进行比较的两个数大小相等。
- C (bit29)：在加法指令中，结果产生进位则 C=1（表示无符号数运算上溢），其它情况 C=0；在减法指令中，运算发生借位则 C=0（表示无符号数运算下溢），其它情况 C=1；对于含移位操作的非加 / 减法指令，C 包含最后一次溢出位的数值；其它非加 / 减运算指令，C 位通常不受影响。
- V (bit28)：对于加 / 减法运算指令，当操作数和结果是二进制补码表示的带符号数时，V=1 表示符号位溢出，通常其他位不影响 V 位。
- Q (bit27)：仅 ARM v5TE_J 架构支持，表示饱和状态，Q=1 表示累积饱和，Q=0 表示累积不饱和。
- IT1:0：和 IT7:2一起组成 IT [7:0]，作为 IF-THEN 指令执行状态。

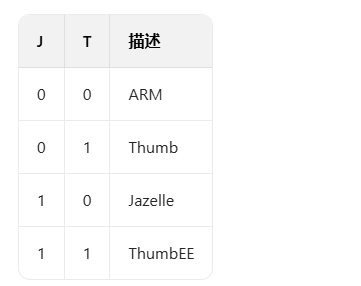

- J (bit24)：仅 ARM_v5TE-J 架构支持，J=1 表示处于 Jazelle 状态，此位通常和 T (bit5) 位一起表示当前所使用的指令集，如下表所示：
GE3:0：SIMD 指令有效，大于或等于。
IT7:2：参考 IT [1:0]。
E (bit9)：大小端控制位，E=1 表示大端模式，E=0 表示小端模式。
A (bit8)：禁止异步中断位，A=1 表示禁止异步中断。
I (bit7)：I=1 禁止 IRQ，I=0 使能 IRQ。
F (bit6)：F=1 禁止 FIQ，F=0 使能 FIQ。
T (bit5)：控制指令执行状态，表明本指令是 ARM 指令还是 Thumb 指令，通常和 J (bit24) 一起表明指令类型，参考 J (bit24) 位。

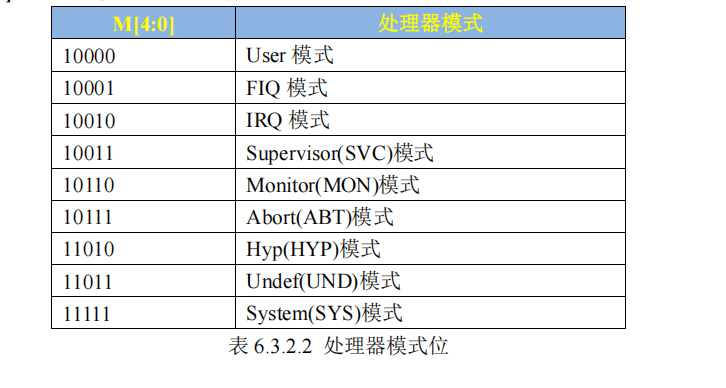

M [4:0]：处理器模式控制位，含义如下表所示：
总结
本期博客对Cortex-A7架构进行简单的介绍。
