100V8A_HN0801雾化器加湿器MOS管关键特性

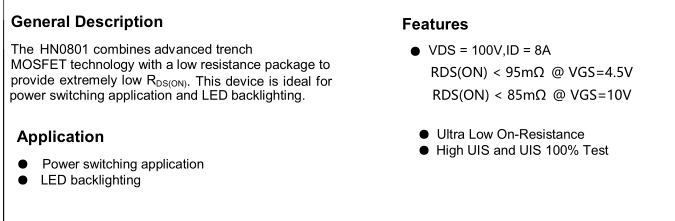

HN0801 是100V 8A N 沟道增强型 MOSFET,主打中压大电流、低导通电阻,采用 SOT-89 贴片封装,广泛用于消费电子与电源切换场景。

VDS=100V,ID= 8A

RDS(ON)< 95ml @VGS=4.5V

RDS(ON)< 85ml @ VGS=10V

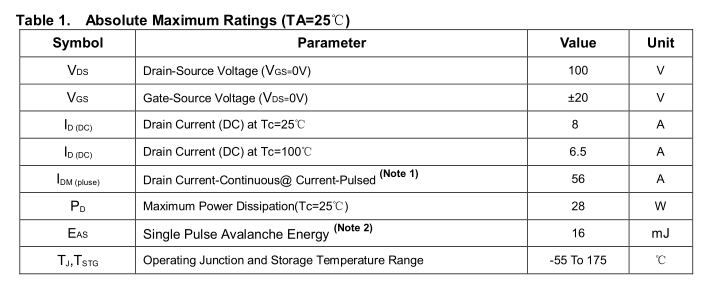

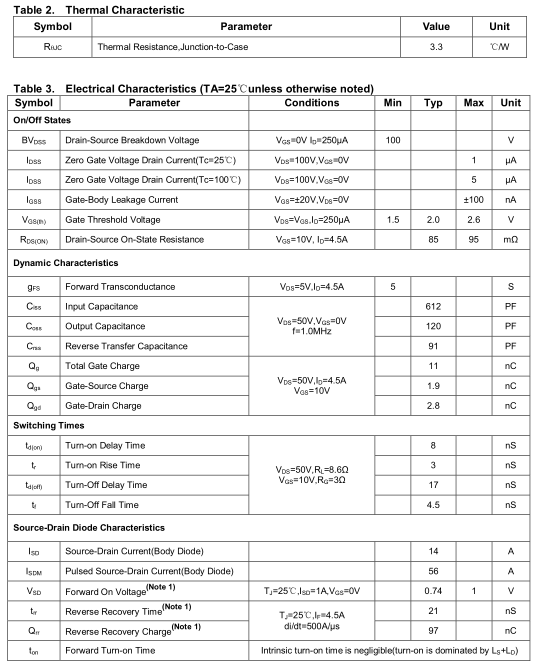

核心电气参数(典型值)

参数 数值 说明
VDS(漏源击穿电压) 100V 额定耐压
IDS(连续漏极电流) 8A 25℃环境下

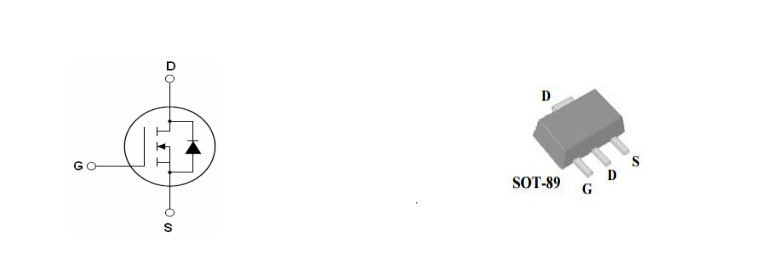

封装 SOT-89 贴片小体积,适合 PCB 高密度布局
沟道类型 N 沟道 增强型,VGS > 阈值导通
应用场景 小家电、雾化器、加湿器、LED 背光、电源开关 中压大电流开关 / 驱动

HN0801关键特性

沟槽工艺 + 低阻封装,导通电阻 Rds (on) 极低,开关损耗小、发热低。

100V 耐压 + 8A 大电流,兼顾耐压与驱动能力,适配多数消费电子电源 / 负载驱动。

SOT-89 封装,易焊接、省空间,适合批量自动化生产。

稳定性强,适合长期连续工作的家电与电源类产品

HN0801典型应用电路(简化)

电源开关:MCU GPIO → 限流电阻 → 栅极 G → 源极 S 接地 → 漏极 D 接负载 / 电源正极 → 负载另一端接电源负极。

LED 背光驱动:HN0801 做列 / 行开关,配合 PWM 实现亮度调节,栅极加下拉电阻(10kΩ)防止误触发。

雾化器 / 加湿器驱动:驱动压电陶瓷或加热片,利用其大电流能力实现快速启停.
