什么是标准等保架构

什么是等保

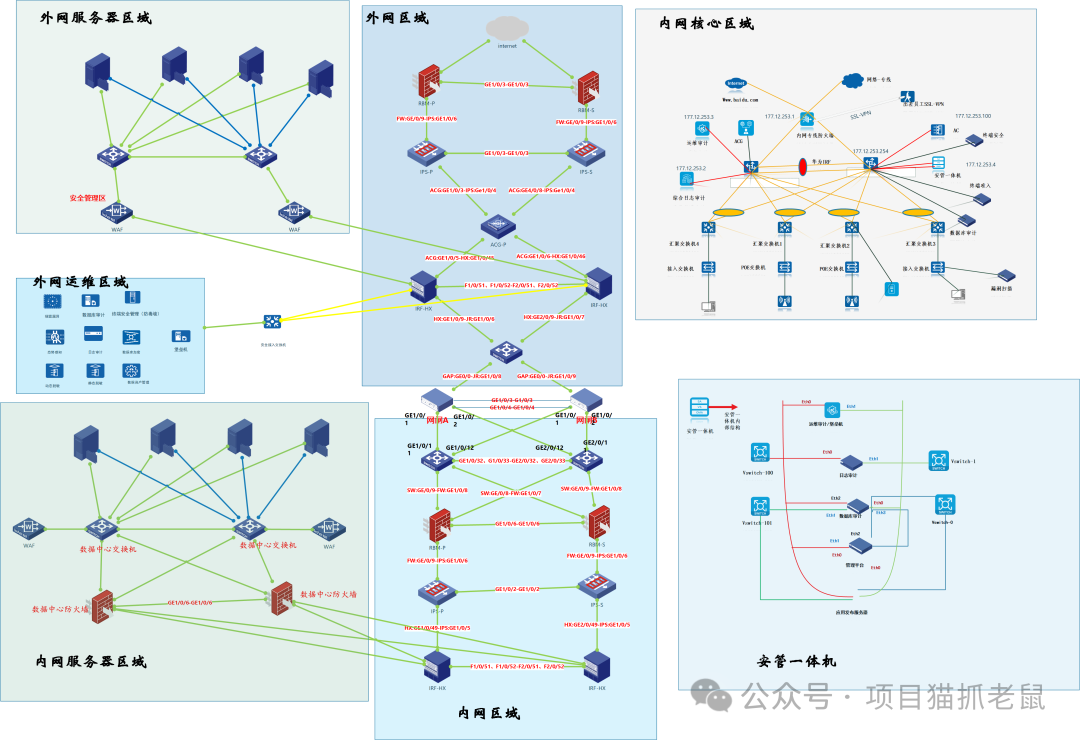

这张图展示了一个企业级网络架构拓扑图，主要分为外网区域、内网区域、运维区域、云管理区域等多个安全域，并通过多种网络安全设备（防火墙、交换机、入侵防御、负载均衡等）实现分层防护与流量控制。下面我将从整体结构、各区域功能、安全策略、关键设备和潜在问题等方面进行详细分析。

🔍 一、整体架构概览

整个网络被划分为以下几个核心区域：

外网区域（External Network Zone）

内网区域（Internal Network Zone）

运维区域（Operations & Maintenance Zone）

云管理区域 & 云运维区域（Cloud Management & Cloud O&M Zone）

这些区域之间通过边界防火墙、核心交换机、安全设备等进行隔离与连接，体现了"分区分域、纵深防御"的安全理念。

🧱 二、各区域详细解析

1. 外网区域（左下部分）

接入点外部用户通过无线AC接入网络。

核心设备

安全策略

✅ 特点：高安全性，严格控制出入口。

2. 内网区域（右下部分）

核心设备

服务器区

安全措施

✅ 特点：强调内部资源保护，具备良好的可管理性。

3. 运维区域（中间偏左）

目的

为管理员提供远程维护通道。

设备组成

连接方式

✅ 特点：物理/逻辑隔离，专用于运维操作，提升安全性。

4. 云管理区域 & 云运维区域（左上角）

功能定位用于管理云平台及云资源。

包含组件

特点

✅ 特点：面向云化场景，具备完整的云安全能力体系。

🔐 三、安全机制分析

安全功能	实现方式	位置
边界防护	下一代防火墙 + 入侵防御	外网 → 内网边界
访问控制	上网行为管理、负载均衡	流量调度与策略控制
审计溯源	日志审计、操作审计、数据审计	各类审计系统联动
威胁检测	漏洞扫描、态势感知、终端安全管理	分布式部署
统一管理	iMC平台、安全管理系统交换机	中央集控
动态防护	静态/动态数据防泄密、加密传输	数据层面

✅ 整体体现"事前预防、事中检测、事后追溯"的完整安全闭环。

🔄 四、关键设备说明

设备名称	功能描述
S7506E 核心交换机	高性能三层交换机，承担主干流量转发
下一代防火墙（NGFW）	支持深度包检测、应用识别、IPS、AV等功能
入侵防御系统（IPS）	实时阻断已知和未知攻击
负载均衡器	提升服务可用性与性能
iMC平台	统一管理网络设备、安全策略、用户权限
安全管理交换机	用于连接各类安全设备，实现集中管理
无线AC	控制无线接入点，保障无线安全

⚠️ 五、潜在问题与改进建议

存在单点故障风险

虽然有双核心交换机（外网+内网），但某些链路仍可能成为瓶颈。

建议：增加冗余链路（如堆叠、VRRP）、配置链路聚合。

运维区域与外网直接相连，存在安全隐患

尽管有防火墙隔离，但如果运维人员误操作或账号泄露，可能导致内网被入侵。

建议：引入跳板机（Jump Server）或堡垒机，强制所有运维操作经由审计代理。

未明确标识DMZ区

图中缺少典型的DMZ（非军事区）设计，建议将对外服务（如Web、FTP）放在独立DMZ区，进一步隔离内外网。

云与本地网络融合度较高，需注意边界模糊问题

云管理平台与本地网络共享安全策略，容易造成策略冲突。

建议：建立清晰的零信任架构（Zero Trust），实施基于身份的访问控制。

缺乏可视化监控与SOAR集成

当前以设备为主，缺乏自动化响应能力。

建议：引入 SIEM（安全信息与事件管理）+ SOAR（安全编排与响应）系统，提升应急效率。

📈 六、总结评价

✅ 优点

架构清晰，分区分域合理；

安全设备齐全，覆盖边界、终端、数据、行为等多个层面；

采用主流技术（如NGFW、IPS、iMC等），符合行业标准；

支持云环境与传统IT融合管理；

具备较强的合规性和审计能力。

❌ 不足

缺乏对现代安全趋势（如零信任、微隔离）的支持；

运维通道虽隔离但仍需加强管控；

缺少可视化与自动化响应机制。

💡 建议升级方向

引入零信任架构（Zero Trust）

部署EDR（端点检测与响应）

建设SOC（安全运营中心）

强化云安全治理

如果你能提供更多背景信息（比如这是某企业的实际架构？还是设计草案？），我可以给出更具体的优化方案或配置建议。

等保需要哪些设备？

🔍 一、整体架构概览

整个网络被划分为以下几个核心区域：

外网区域（External Network Zone）

内网区域（Internal Network Zone）

运维区域（Operations & Maintenance Zone）

云管理区域 & 云运维区域（Cloud Management & Cloud O&M Zone）

这些区域之间通过边界防火墙、核心交换机、安全设备等进行隔离与连接，体现了"分区分域、纵深防御"的安全理念。

🧱 二、各区域详细解析

1. 外网区域（左下部分）

接入点

外部用户通过无线AC接入网络。

核心设备

安全策略

✅ 特点：高安全性，严格控制出入口。

2. 内网区域（右下部分）

核心设备

服务器区

安全措施

✅ 特点：强调内部资源保护，具备良好的可管理性。

3. 运维区域（中间偏左）

目的

为管理员提供远程维护通道。

设备组成

连接方式

✅ 特点：物理/逻辑隔离，专用于运维操作，提升安全性。

4. 云管理区域 & 云运维区域（左上角）

功能定位

用于管理云平台及云资源。

包含组件

特点

点：面向云化场景，具备完整的云安全能力体系。

🔐 三、安全机制分析

安全功能	实现方式	位置
边界防护	下一代防火墙 + 入侵防御	外网 → 内网边界
访问控制	上网行为管理、负载均衡	流量调度与策略控制
审计溯源	日志审计、操作审计、数据审计	各类审计系统联动
威胁检测	漏洞扫描、态势感知、终端安全管理	分布式部署
统一管理	iMC平台、安全管理系统交换机	中央集控
动态防护	静态/动态数据防泄密、加密传输	数据层面

✅ 整体体现"事前预防、事中检测、事后追溯"的完整安全闭环。

🔄 四、关键设备说明

设备名称	功能描述
S7506E 核心交换机	高性能三层交换机，承担主干流量转发
下一代防火墙（NGFW）	支持深度包检测、应用识别、IPS、AV等功能
入侵防御系统（IPS）	实时阻断已知和未知攻击
负载均衡器	提升服务可用性与性能
iMC平台	统一管理网络设备、安全策略、用户权限
安全管理交换机	用于连接各类安全设备，实现集中管理
无线AC	控制无线接入点，保障无线安全

⚠️ 五、潜在问题与改进建议

存在单点故障风险

虽然有双核心交换机（外网+内网），但某些链路仍可能成为瓶颈。

建议：增加冗余链路（如堆叠、VRRP）、配置链路聚合。

运维区域与外网直接相连，存在安全隐患

尽管有防火墙隔离，但如果运维人员误操作或账号泄露，可能导致内网被入侵。

建议：引入跳板机（Jump Server）或堡垒机，强制所有运维操作经由审计代理。

未明确标识DMZ区

图中缺少典型的DMZ（非军事区）设计，建议将对外服务（如Web、FTP）放在独立DMZ区，进一步隔离内外网。

云与本地网络融合度较高，需注意边界模糊问题

云管理平台与本地网络共享安全策略，容易造成策略冲突。

建议：建立清晰的零信任架构（Zero Trust），实施基于身份的访问控制。

缺乏可视化监控与SOAR集成

当前以设备为主，缺乏自动化响应能力。

建议：引入 SIEM（安全信息与事件管理）+ SOAR（安全编排与响应）系统，提升应急效率。

📈 六、总结评价

✅ 优点

架构清晰，分区分域合理；

安全设备齐全，覆盖边界、终端、数据、行为等多个层面；

采用主流技术（如NGFW、IPS、iMC等），符合行业标准；

支持云环境与传统IT融合管理；

具备较强的合规性和审计能力。

❌ 不足

缺乏对现代安全趋势（如零信任、微隔离）的支持；

运维通道虽隔离但仍需加强管控；

缺少可视化与自动化响应机制。

💡 建议升级方向

引入零信任架构（Zero Trust）

部署EDR（端点检测与响应）

建设SOC（安全运营中心）

强化云安全治理

如果你能提供更多背景信息（比如这是某企业的实际架构？还是设计草案？），我可以给出更具体的优化方案或配置建议。

华为医疗解决方案？

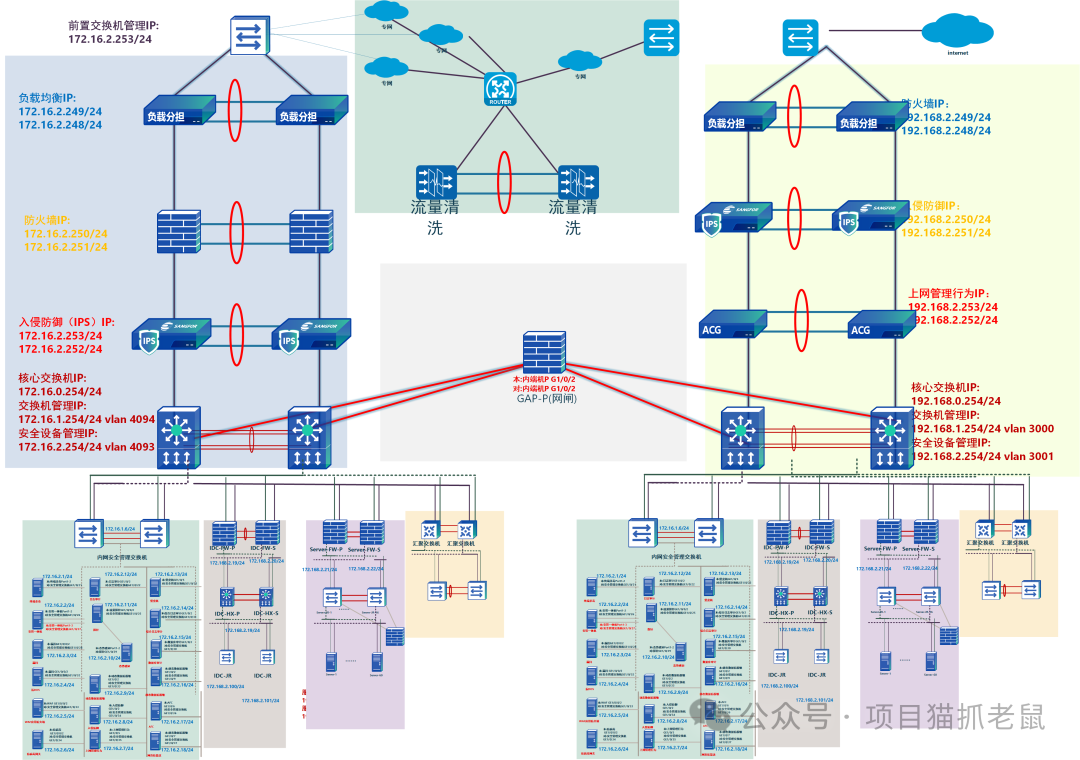

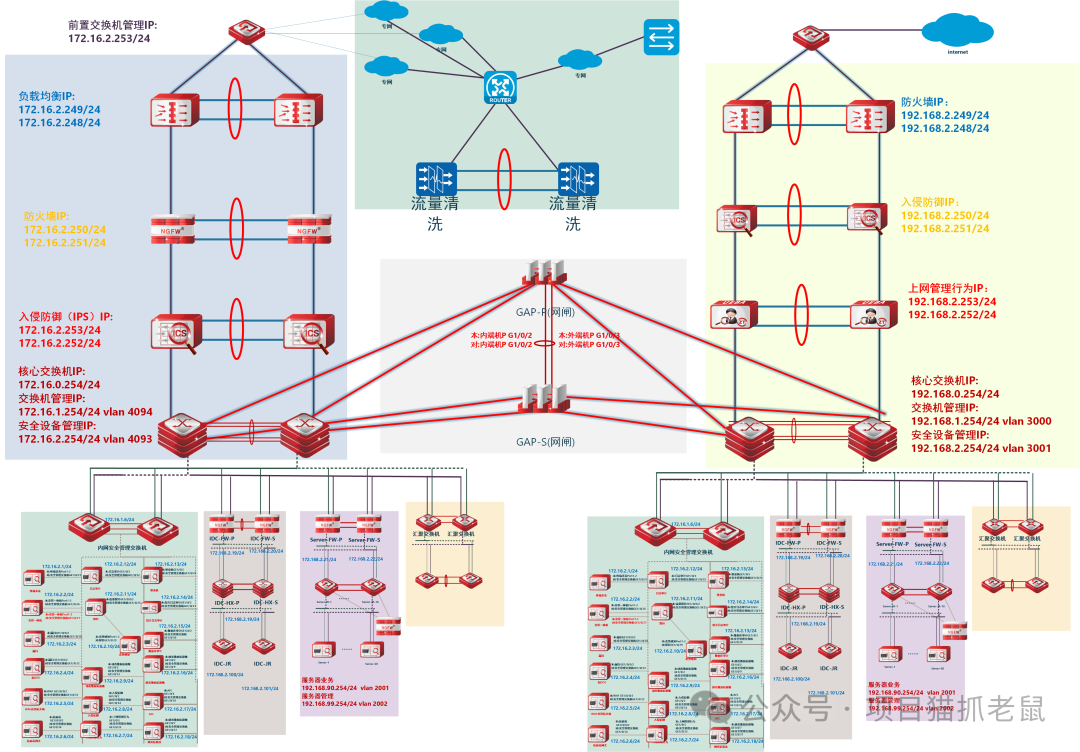

这张图展示了一个高可用、双活架构的IDC（互联网数据中心）网络拓扑结构，具有典型的"双机热备 + 冗余链路 + 分层分区"设计。整体架构清晰，安全防护能力强，适用于对稳定性与安全性要求较高的企业或云服务场景。

🔍 一、整体架构概览

该网络分为核心层、汇聚层、接入层、安全区、管理区等多个层次，并采用双活部署（Active-Active）模式，确保高可用性和容灾能力。

主要特点：

双中心对称设计

左右两侧完全镜像，形成主备/双活架构。

多级安全防护

防火墙、IPS、上网行为管理、负载均衡等设备均冗余部署。

分区分域管理

业务区、服务器区、运维区、管理区独立划分。

IP地址规划规范

各区域使用不同网段，便于管理和路由控制。

🧱 二、关键组件解析

1. 外网接入层

ROUTER

连接Internet，负责外部流量进出。

专网连接

通过专线接入其他网络（如政务网、金融网），实现多路径通信。

GAP-P 和 GAP-S

两个网闸（Network Gateways），用于物理隔离内外网，支持单向数据传输，常用于涉密或敏感系统。

✅ 特点：具备高可靠性和强隔离性，符合等级保护要求。

2. 边界安全层

设备	功能	IP地址
FW-P / FW-S	防火墙（边界防护）	192.168.2.249/24, 192.168.2.248/24
IPS-P / IPS-S	入侵防御系统（IDS/IPS）	192.168.2.250/24, 192.168.2.251/24
ASG-P / ASG-S	上网行为管理（ASG）	192.168.2.253/24, 192.168.2.252/24

✅ 所有边界设备均为双机部署，提供HA（高可用）保障。

3. 核心交换层

核心交换机

（Core Switch）

⚠️ 注意：图中显示两个核心交换机分别连接到不同的安全设备组，可能表示 东西向流量分流 或 跨机房互联。

4. 汇聚与接入层

汇聚交换机

（Aggregation Switch）：

接入交换机

（Access Switch）：

✅ 层次分明，便于扩展和维护。

5. 业务服务区

服务器集群

业务VLAN划分

✅ VLAN隔离有效提升网络安全性和管理效率。

6. 安全管理区

前置交换机管理IP

172.16.2.253/24

负载均衡IP

172.16.2.249/24, 172.16.2.248/24

防病毒IP

172.16.2.250/24, 172.16.2.251/24

入侵防御（IPS）IP

172.16.2.253/24, 172.16.2.252/24

✅ 多个安全设备集中部署在管理区，统一由iMC平台或类似系统管控。

🔐 三、安全策略分析

纵深防御体系

Internet → 路由器 → 防火墙 → 入侵防御 → 上网行为管理 → 核心交换机 → 业务服务器

每一层都有专门的安全设备进行过滤和检测，构成完整的"七层防护"。

双活+冗余设计

所有关键设备（防火墙、IPS、ASG、核心交换机）均采用双机热备（Active-Active）模式。

链路冗余：每台设备有多条链路连接，避免单点故障。

跨机房联动：GAP网闸可能用于跨数据中心同步数据。

网闸（GAP）的作用

实现物理隔离，防止非法访问。

支持单向传输，常用于将内部数据安全导出至外部系统。

可能用于满足等保三级及以上要求中的"非联网环境"需求。

🔄 四、IP地址规划与VLAN划分

类型	IP范围	VLAN	用途
外网接口	192.168.2.x/24	-	边界设备对外地址
内网核心	192.168.0.x/24	vlan 3000	核心交换机管理
安全设备	192.168.2.254/24	vlan 3001	安全设备管理
业务区	192.168.90.x/24	vlan 2001	应用服务器
业务管理	192.168.99.x/24	vlan 2002	管理终端
前置管理	172.16.2.x/24	-	负载均衡、防病毒等

✅ 规划合理，逻辑清晰，易于运维。

⚠️ 五、潜在问题与改进建议

存在部分环路风险

图中红色圆圈标记了多个环形连接，虽然可能是为了冗余，但需配置STP/RSTP/MSTP避免广播风暴。

建议：启用生成树协议并优化根桥选举策略。

缺少DMZ区

对外服务（如Web、FTP）未单独划分DMZ区，可能导致内网暴露风险。

建议：增设DMZ区，放置对外应用服务器，并通过防火墙严格控制访问。

缺乏可视化监控系统

当前以设备为主，无明确SIEM/SOC集成。

建议：引入日志审计系统（如Splunk、ELK）和SOC平台，实现集中监控与告警。

云化程度较低

整体为传统IDC架构，未体现容器、微服务、SDN等现代技术。

若未来扩展云平台，建议逐步引入虚拟化、SDN控制器、云安全网关（CASB）。

运维通道可进一步加强

当前运维通过ASG进行行为管理，但仍可通过堡垒机增强审计。

建议：部署跳板机 + 堡垒机，实现"谁、何时、做了什么"的完整记录。

📈 六、总结评价

✅ 优点

架构成熟，符合大型企业或数据中心标准；

安全防护全面，覆盖边界、主机、应用、行为等多个层面；

高可用性设计到位，双活+冗余确保业务连续性；

IP规划规范，VLAN划分合理；

支持等保合规要求（尤其适合三级以上系统）。

❌ 不足

缺少现代化云原生安全机制；

运维审计可进一步强化；

未明确DMZ区，存在安全隐患；

缺乏自动化响应能力。

💡 建议升级方向

引入零信任架构（Zero Trust）

部署EDR（端点检测与响应）

建设SOC（安全运营中心）

推动云化转型

实施微隔离（Micro-Segmentation）

如果你能提供更多信息（比如这是某企业的实际架构？是否用于政府/金融行业？是否有等保要求？），我可以给出更具体的优化方案或配置建议。

深信服解决方案？

天融信解决方案？

全光解决方案？

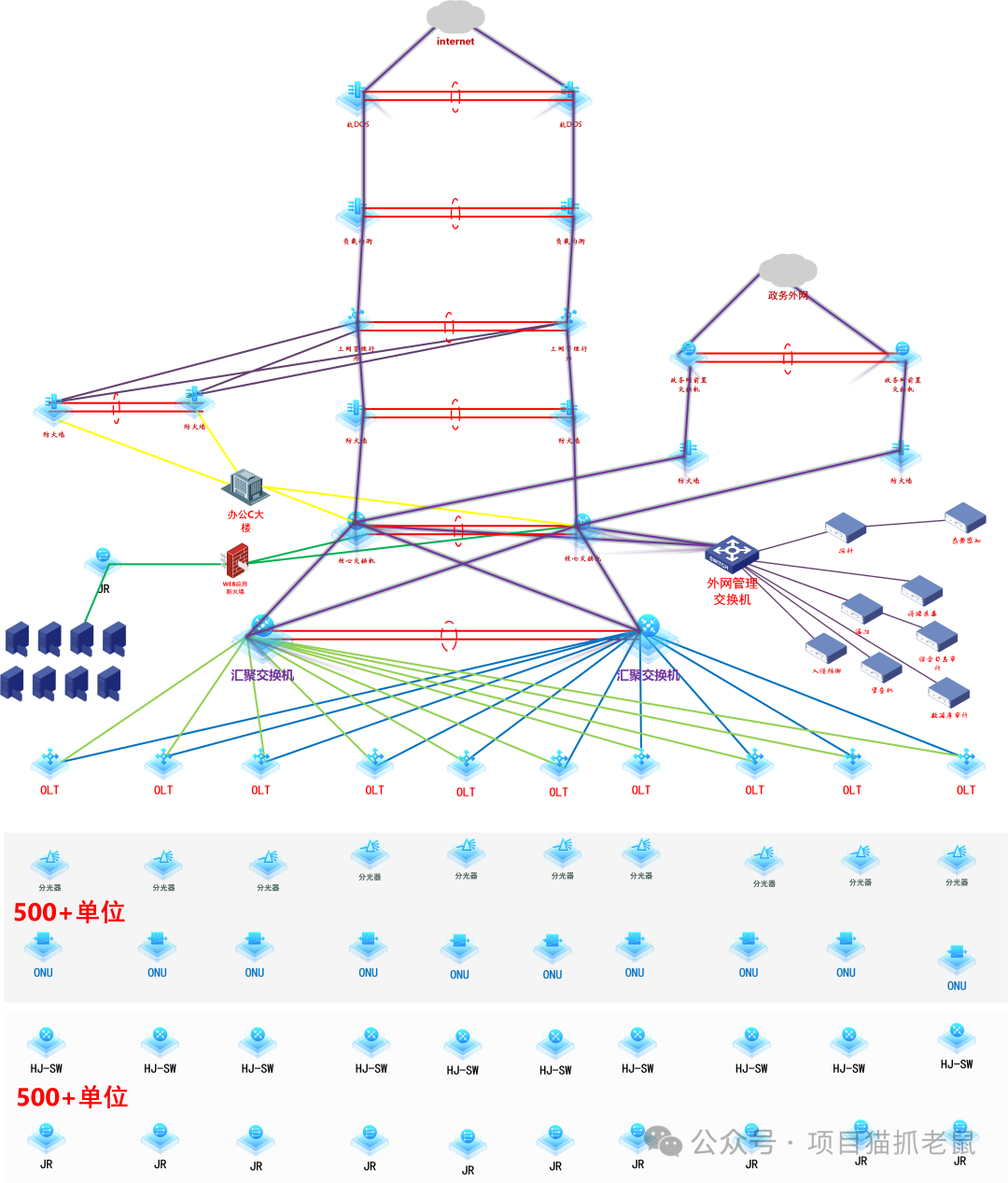

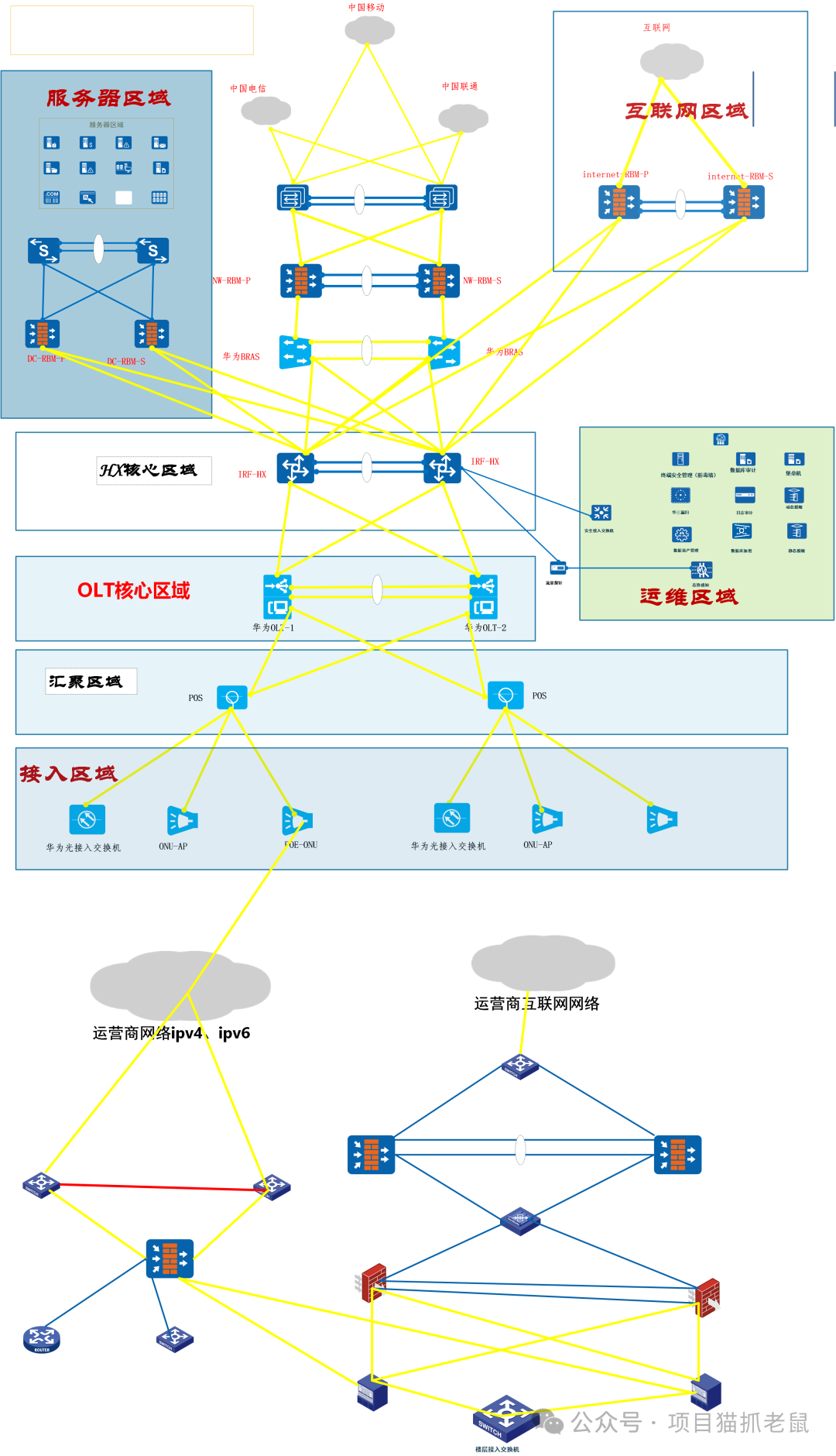

这张图展示了一个大型运营商级或企业级的综合网络架构拓扑图，结合了光接入（PON）、核心路由、互联网出口、服务器区、运维管理区等多个功能区域。整体结构清晰，具备典型的"分层设计 + 多运营商接入 + 安全隔离"特征，适用于政企、园区、智慧城市等复杂场景。

🔍 一、整体架构概览

该网络分为以下几个主要区域：

接入区域

汇聚区域

OLT核心区域

IX核心区域（互联网交换中心）

服务器区域

互联网区域

运维区域

各层级之间通过光纤和高速链路连接，支持 IPv4/IPv6 双栈运行，并接入三大运营商（中国移动、中国联通、中国电信），实现多线冗余与高可用性。

🧱 二、关键区域详细解析

1. 接入区域（Access Zone）

设备组成

技术特点

作用

将用户终端（家庭、企业）接入网络。

✅ 特点：低成本、易扩展、适合大规模部署。

2. 汇聚区域（Aggregation Zone）

设备

：POS 接口设备（Packet Over SONET/SDH），用于高速数据汇聚。

功能

：

连接方式

：通过 POS 链路连接到 OLT 核心设备。

✅ 特点：提升传输效率，减少核心压力。

3. OLT核心区域（OLT Core Zone）

核心设备

华为 OLT-1、华为 OLT-2（Optical Line Terminal）

功能

是 PON 网络的核心节点，负责与 ONU 通信。

实现光电转换、信号调度、带宽分配等功能。

连接关系

✅ 特点：支撑大量用户接入，具备高并发处理能力。

4. IX核心区域（Internet Exchange Core Zone）

核心设备

功能

连接方式

✅ 特点：高吞吐量、低延迟、支持多业务融合。

5. 服务器区域（Server Zone）

内容

连接方式

✅ 特点：承载核心业务系统，需重点保护。

6. 互联网区域（Internet Zone）

设备

功能

连接方式

✅ 特点：高可用、抗攻击能力强。

7. 运维区域（O&M Zone）

设备

功能

连接方式

✅ 特点：保障运维安全，满足合规要求。

🔐 三、安全与可靠性设计分析

多运营商接入

同时接入中国移动、中国联通、中国电信，实现：

✅ 极大提升了网络稳定性与可用性。

双活架构（Active-Active）

所有关键设备均采用双机热备：

✅ 实现无中断切换，符合金融、政务等高可靠场景需求。

分区分域隔离

接入 → 汇聚 → OLT → 核心 → 服务器 → 互联网 → 运维

每一层都有明确职责，避免越权访问。

✅ 符合"纵深防御"理念。

支持 IPv4/IPv6 双栈

图中标注"运营商网络ipv4、ipv6"，说明已支持下一代互联网协议。

有助于未来平滑过渡到纯 IPv6 环境。

🔄 四、关键技术亮点

技术	应用场景	优势
PON 技术（GPON/EPON）	用户接入	成本低、覆盖广、易维护
BRAS（宽带远程接入服务器）	用户认证与计费	支持百万级用户在线
IRF 虚拟化技术	核心交换	提升性能与可靠性
多线 BGP 路由	互联网出口	自动选路、负载均衡
NAC（网络准入控制）	运维与终端管理	防止非法设备接入
日志审计 & SOC	安全运营	满足等保合规要求

⚠️ 五、潜在问题与改进建议

缺乏 DMZ 区

外部服务（如 Web、FTP）未单独划分 DMZ 区。

建议：增设 DMZ 区，放置对外服务服务器，增强安全性。

缺少入侵防御（IPS/IDS）

虽然有防火墙，但未看到明确的 IPS 设备。

建议：在互联网出口处部署 IPS，实时检测并阻断攻击。

运维通道可能暴露风险

运维区域虽独立，但仍需加强访问控制。

建议：引入堡垒机 + 双因素认证（2FA），限制运维人员权限。

未体现云化趋势

当前为传统物理架构，未涉及虚拟化、容器、微服务等。

若未来扩展云平台，建议引入 SDN、云安全网关（CASB）等。

缺少可视化监控平台

缺少统一的网络监控系统（如 Zabbix、Prometheus、Nagios）。

建议：部署网络监控平台 + SIEM 系统，实现自动化告警与响应。

📈 六、总结评价

✅ 优点

架构成熟，层次分明，符合大型网络建设标准；

支持多运营商接入，具备极高的可用性和容灾能力；

使用 PON 技术，适合大规模用户接入；

安全防护全面，包含 NAC、审计、堡垒机等；

支持 IPv4/IPv6 双栈，具备前瞻性；

运维体系健全，满足等保合规要求。

❌ 不足

缺乏现代安全机制（如 IPS、WAF、EDR）；

未体现云原生架构；

缺少可视化与自动化运维工具；

未明确 DMZ 区，存在安全风险。

💡 建议升级方向

引入零信任架构（Zero Trust）

部署 EDR（端点检测与响应）

建设 SOC（安全运营中心）

推动云化转型

实施微隔离（Micro-Segmentation）

部署 SDN 控制器

如果你能提供更多背景信息（比如这是某城市的智慧城市项目？还是某个企业的园区网？是否有等保要求？），我可以给出更具体的优化方案或配置建议。

典型组网方案？

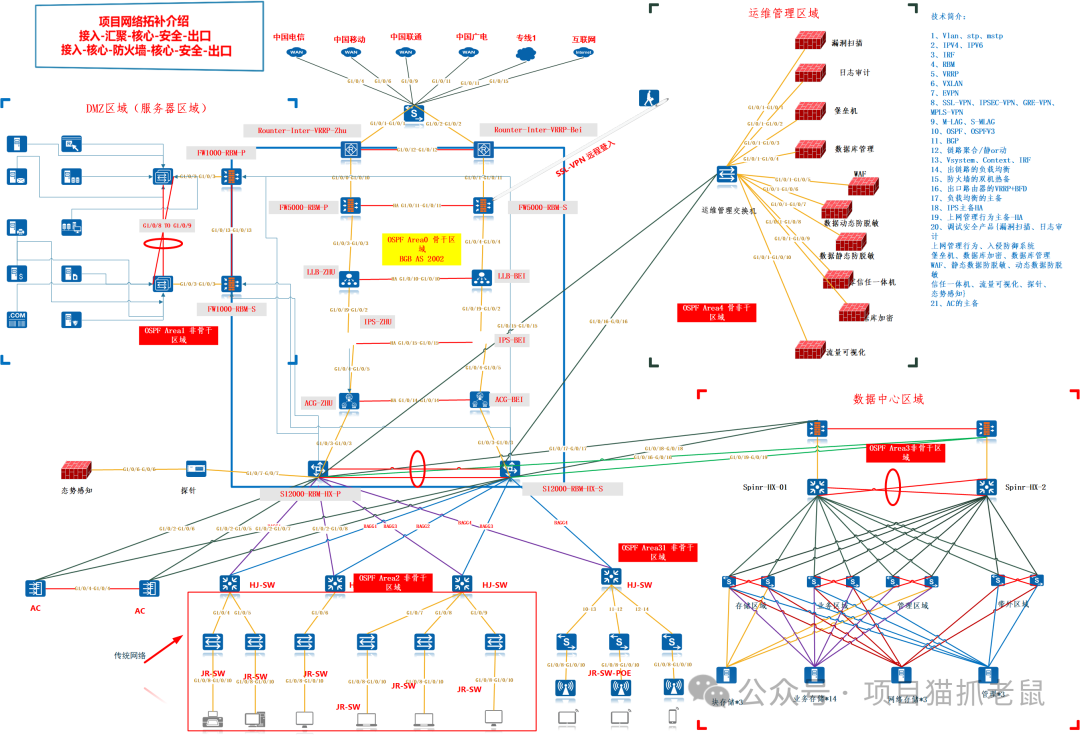

这张图展示了一个大型企业或数据中心的网络拓扑结构，具备典型的"分层设计 + 多区域隔离 + 高可用性 + 安全防护"特征。整体架构清晰、逻辑严谨，适用于对稳定性、安全性和可扩展性要求较高的场景（如政府、金融、电信等关键行业）。

🌐 一、整体架构概览

该网络采用"接入 → 汇聚 → 核心 → 安全出口"的四级分层模型，并结合多运营商接入、双活部署、OSPF 分区、VRRP、MSTP、SSL-VPN等技术，实现高可靠、高性能、高安全的综合网络环境。

主要区域划分：

DMZ区域（服务器区域）

运维管理区域

数据中心区域

传统网络区域

互联网与专线接入区

🔧 二、核心组件解析

1. 接入层（Access Layer）

设备：JR-SW（接入交换机）

功能：

特点：

✅ 支持大规模终端接入，具备良好的扩展性。

2. 汇聚层（Aggregation Layer）

设备：HJ-SW（汇聚交换机）

功能：

连接关系：

✅ 提升带宽利用率，降低核心压力。

3. 核心层（Core Layer）

设备：S12000-RBM-HX-P 和 S12000-RBM-HX-S

功能：

技术亮点：

✅ 构成整个网络的"心脏"，确保高吞吐量与低延迟。

4. 安全出口层（Security Exit Layer）

设备：

功能：

部署方式：

✅ 形成完整的"纵深防御体系"。

5. 互联网与专线接入

接入方式：

路由协议：

出口策略：

✅ 多线接入提升可用性，满足业务连续性需求。

🔐 三、安全机制分析

安全功能	实现方式	位置
边界防护	FW1000 + FW5000 防火墙	出口处
入侵防御	IPS-ZHU/BEI	流量进入前拦截攻击
上网行为管理	ACG-ZHU/BEI	控制员工访问行为
负载均衡	LLB-ZHU/BEI	分摊服务器压力
日志审计	日志审计系统	运维区
漏洞扫描	漏洞扫描系统	运维区
数据库加密	数据库加密系统	数据中心
数据防泄漏	数据静态/动态防泄密	数据中心
堡垒机	堡垒机	运维区
WAF	Web应用防火墙	DMZ区

✅ 整体体现"事前预防、事中检测、事后追溯"的安全闭环。

🔄 四、路由与协议设计

OSPF 区域划分

Area0

：骨干区域（IGP AS 20002）

Area1

：非骨干区（连接DMZ）

Area2

：非骨干区（连接传统网络）

Area3

：非骨干区（连接数据中心）

✅ 合理划分区域，减少LSA泛洪，提升收敛速度。

VRRP 协议

在 Router_Inter-VRRP-Zhu 和 Router_Inter-VRRP-Bei 上启用 VRRP。

实现双出口网关冗余，避免单点故障。

MSTP（多生成树协议）

在核心与汇聚之间启用 MSTP，防止环路并优化链路利用。

SSL-VPN 远程接入

支持远程办公人员通过 SSL-VPN 安全接入内部网络。

仅允许特定用户访问指定资源。

💡 五、技术亮点总结

根据图右上角的技术简介，该项目采用了以下关键技术：

编号	技术	说明
1	VLAN, stp, mstp	网络隔离与环路避免
2	IPv4, IPv6	双栈支持，面向未来
3	IRF	设备虚拟化，提升性能
4	RDM	可能指"Remote Device Management"或"Routing Domain Manager"
5	VRRP	网关冗余
6	VXLAN	虚拟化扩展，适合云环境
7	EVPN	用于跨站点互联
8	SSL-VPN, IPSEC-VPN, GRE-VPN, MPLS-VPN	多种隧道技术保障安全通信
9	M-LAG, S-MLAG	多链路聚合，提高可靠性
10	OSPF/V3	内部路由协议
11	BGP	外部路由协议
12	信源聚合 / 静态路由	路由策略优化
13	Vsystem, Context, IRF	虚拟化与上下文隔离
14	出链路的负载均衡	提升带宽利用率
15	防火墙的双机热备	HA保障
16	出口路由器的VRRP/HFD	高可用出口
17	负载均衡的主备	服务连续性
18	IPS主备HA	入侵防御高可用
19	上网管理行为主备+HA	行为管控不中断
20	调试安全产品（漏洞扫描、日志审计、上网行为、入侵防御）	安全运维一体化
21	AC的主备	无线控制器高可用

✅ 技术全面，符合现代企业级网络建设标准。

⚠️ 六、潜在问题与改进建议

缺少 DMZ 区明确标识

图中标注"DMZ区域（服务器区域）"，但未严格区分 Web、FTP、邮件等服务。

建议：增设独立 DMZ 区，放置对外服务，增强安全性。

未体现云化趋势

当前为传统物理架构，未涉及容器、微服务、SDN 等。

若未来扩展云平台，建议引入：

运维通道可进一步加强

虽然有堡垒机，但未看到统一的SOC（安全运营中心）。

建议：部署 SIEM + SOAR 平台，实现自动化响应。

缺少可视化监控系统

无明确的网络监控工具（如 Zabbix、Prometheus）。

建议：引入网络监控平台，实时查看流量、告警、性能。

部分链路存在环路风险

图中有红色圆圈标记的链路，可能存在环路。

建议：启用 MSTP 或配置链路聚合（LACP）以规避广播风暴。

📈 七、总结评价

✅ 优点

架构成熟，层次分明，符合大型企业网络标准；

安全防护全面，覆盖边界、主机、应用、行为等多个层面；

支持多运营商接入，具备高可用性和容灾能力；

技术先进，涵盖主流网络协议与安全技术；

支持 IPv4/IPv6 双栈，具备前瞻性；

运维体系健全，满足等保合规要求。

❌ 不足

缺乏现代云原生安全机制；

未体现零信任架构；

缺少自动化运维与可视化监控；

DMZ 区定义不够清晰。

💡 建议升级方向

引入零信任架构（Zero Trust）

部署 EDR（端点检测与响应）

建设 SOC（安全运营中心）

推动云化转型

实施微隔离（Micro-Segmentation）

部署 SDN 控制器

如果你能提供更多背景信息（比如这是某企业的实际架构？是否用于政府/金融行业？是否有等保要求？），我可以给出更具体的优化方案或配置建议。

IPv6改造项目？

🌐 一、整体架构概览

主要区域划分：

DMZ区域（服务器区域）

运维管理区域

数据中心区域

传统网络区域

互联网与专线接入区

🔧 二、核心组件解析

1. 接入层（Access Layer）

设备：JR-SW（接入交换机）

功能：

特点：

✅ 支持大规模终端接入，具备良好的扩展性。

2. 汇聚层（Aggregation Layer）

设备：HJ-SW（汇聚交换机）

功能：

连接关系：

✅ 提升带宽利用率，降低核心压力。

3. 核心层（Core Layer）

设备：S12000-RBM-HX-P 和 S12000-RBM-HX-S

功能：

技术亮点：

✅ 构成整个网络的"心脏"，确保高吞吐量与低延迟。

4. 安全出口层（Security Exit Layer）

设备：

功能：

部署方式：

✅ 形成完整的"纵深防御体系"。

5. 互联网与专线接入

接入方式：

路由协议：

出口策略：

✅ 多线接入提升可用性，满足业务连续性需求。

🔐 三、安全机制分析

安全功能	实现方式	位置
边界防护	FW1000 + FW5000 防火墙	出口处
入侵防御	IPS-ZHU/BEI	流量进入前拦截攻击
上网行为管理	ACG-ZHU/BEI	控制员工访问行为
负载均衡	LLB-ZHU/BEI	分摊服务器压力
日志审计	日志审计系统	运维区
漏洞扫描	漏洞扫描系统	运维区
数据库加密	数据库加密系统	数据中心
数据防泄漏	数据静态/动态防泄密	数据中心
堡垒机	堡垒机	运维区
WAF	Web应用防火墙	DMZ区

✅ 整体体现"事前预防、事中检测、事后追溯"的安全闭环。

🔄 四、路由与协议设计

OSPF 区域划分

Area0

：骨干区域（IGP AS 20002）

Area1

：非骨干区（连接DMZ）

Area2

：非骨干区（连接传统网络）

Area3

：非骨干区（连接数据中心）

✅ 合理划分区域，减少LSA泛洪，提升收敛速度。

VRRP 协议

在 Router_Inter-VRRP-Zhu 和 Router_Inter-VRRP-Bei 上启用 VRRP。

实现双出口网关冗余，避免单点故障。

MSTP（多生成树协议）

在核心与汇聚之间启用 MSTP，防止环路并优化链路利用。

SSL-VPN 远程接入

支持远程办公人员通过 SSL-VPN 安全接入内部网络。

仅允许特定用户访问指定资源。

💡 五、技术亮点总结

根据图右上角的技术简介，该项目采用了以下关键技术：

编号	技术	说明
1	VLAN, stp, mstp	网络隔离与环路避免
2	IPv4, IPv6	双栈支持，面向未来
3	IRF	设备虚拟化，提升性能
4	RDM	可能指"Remote Device Management"或"Routing Domain Manager"
5	VRRP	网关冗余
6	VXLAN	虚拟化扩展，适合云环境
7	EVPN	用于跨站点互联
8	SSL-VPN, IPSEC-VPN, GRE-VPN, MPLS-VPN	多种隧道技术保障安全通信
9	M-LAG, S-MLAG	多链路聚合，提高可靠性
10	OSPF/V3	内部路由协议
11	BGP	外部路由协议
12	信源聚合 / 静态路由	路由策略优化
13	Vsystem, Context, IRF	虚拟化与上下文隔离
14	出链路的负载均衡	提升带宽利用率
15	防火墙的双机热备	HA保障
16	出口路由器的VRRP/HFD	高可用出口
17	负载均衡的主备	服务连续性
18	IPS主备HA	入侵防御高可用
19	上网管理行为主备+HA	行为管控不中断
20	调试安全产品（漏洞扫描、日志审计、上网行为、入侵防御）	安全运维一体化
21	AC的主备	无线控制器高可用

✅ 技术全面，符合现代企业级网络建设标准。

⚠️ 六、潜在问题与改进建议

缺少 DMZ 区明确标识

图中标注"DMZ区域（服务器区域）"，但未严格区分 Web、FTP、邮件等服务。

建议：增设独立 DMZ 区，放置对外服务，增强安全性。

未体现云化趋势

当前为传统物理架构，未涉及容器、微服务、SDN 等。

若未来扩展云平台，建议引入：

运维通道可进一步加强

虽然有堡垒机，但未看到统一的SOC（安全运营中心）。

建议：部署 SIEM + SOAR 平台，实现自动化响应。

缺少可视化监控系统

无明确的网络监控工具（如 Zabbix、Prometheus）。

建议：引入网络监控平台，实时查看流量、告警、性能。

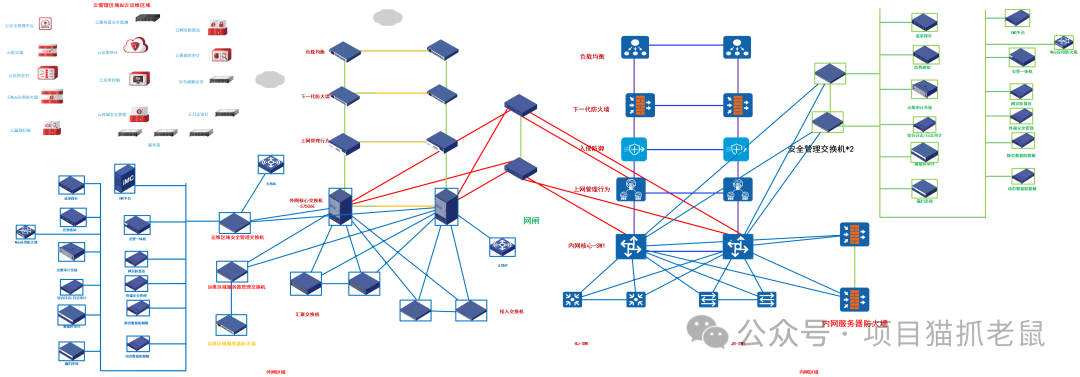

部分链路存在环路风险

图中有红色圆圈标记的链路，可能存在环路。

建议：启用 MSTP 或配置链路聚合（LACP）以规避广播风暴。

📈 七、总结评价

✅ 优点

架构成熟，层次分明，符合大型企业网络标准；

安全防护全面，覆盖边界、主机、应用、行为等多个层面；

支持多运营商接入，具备高可用性和容灾能力；

技术先进，涵盖主流网络协议与安全技术；

支持 IPv4/IPv6 双栈，具备前瞻性；

运维体系健全，满足等保合规要求。

❌ 不足

缺乏现代云原生安全机制；

未体现零信任架构；

缺少自动化运维与可视化监控；

DMZ 区定义不够清晰。

💡 建议升级方向

引入零信任架构（Zero Trust）

部署 EDR（端点检测与响应）

建设 SOC（安全运营中心）

推动云化转型

实施微隔离（Micro-Segmentation）

部署 SDN 控制器

如果你能提供更多背景信息（比如这是某企业的实际架构？是否用于政府/金融行业？是否有等保要求？），我可以给出更具体的优化方案或配置建议。

医院等保方案？

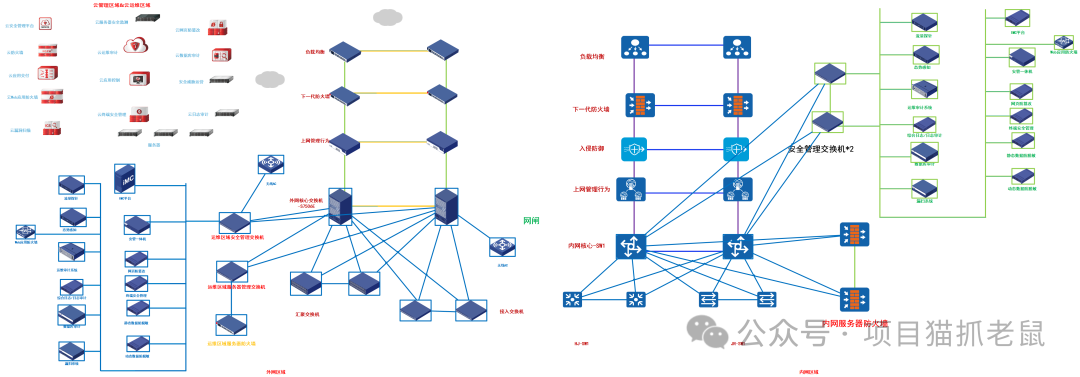

这张图展示了一个大型企业或数据中心的网络安全架构拓扑图，采用"分区分域、纵深防御、双活高可用"的设计理念。整体结构清晰，安全防护全面，适用于对安全性、稳定性和合规性要求较高的场景（如政府、金融、能源等行业）。

🔍 一、整体架构概览

该网络分为以下几个核心区域：

外网服务器区域

外网运维区域

内网核心区域

内网服务器区域

外网区域

内网区域

各区域之间通过防火墙、交换机、网闸等设备进行隔离与连接，形成完整的"边界防护 → 核心控制 → 内部管理 → 安全审计"闭环体系。

🧱 二、关键区域详细解析

1. 外网服务器区域

功能

：部署对外提供服务的应用系统（如Web、FTP、邮件等）。

设备组成

：

安全措施

：

特点

：高安全等级，专用于对外服务。

✅ 特点：独立部署，便于管理和监控。

2. 外网运维区域

功能

为管理员提供远程维护通道。

设备组成

连接方式

安全机制

✅ 特点：物理/逻辑隔离，保障运维安全。

3. 内网核心区域

功能

：作为整个网络的"大脑"，负责核心路由、策略控制和安全管理。

核心设备

：

技术亮点

：

✅ 特点：集中管控，高可用，满足等保合规要求。

4. 内网服务器区域

功能
