前言

上两期我们把主频设置好了，接下来我们得修改一下 EMMC 驱动，因为Linux 内核驱动里EMMC 默认是 4 线模式的，而我们用的I.MX6U-ALPHA 开发板是8线模式，所以得修改一下驱动。

一、使能 8 线 EMMC 驱动

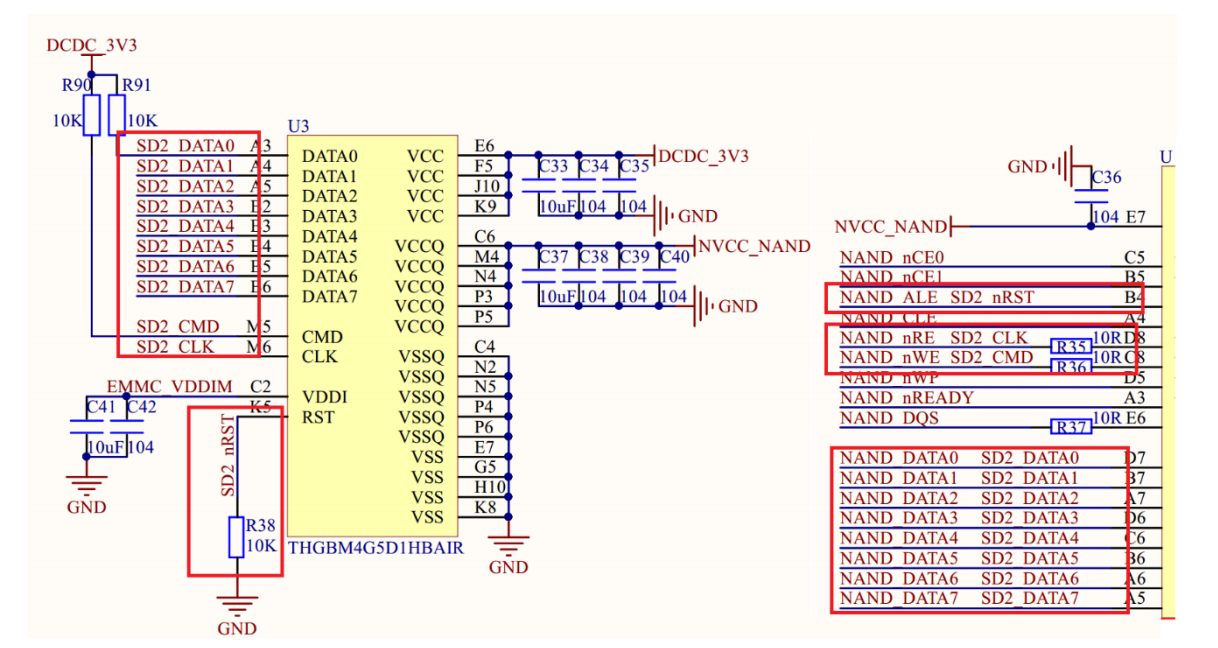

I.MX6U-ALPHA 开发板C 采用的是 8位数据线，原理图如下图所示：

4 线模式肯定没有 8 线模式的速度快，所以本节我们将 EMMC 的驱动修改为 8 线模式。修改方法很简单，直接修改设备树即可，打开文件 imx6ull-alientek-emmc.dts，找到如下所示内容：

复制代码

&usdhc2 {
	pinctrl-names = "default";
	pinctrl-0 = <&pinctrl_usdhc2>;
	non-removable;
	status = "okay";
};

改成下列代码：

复制代码

&usdhc2 {
	pinctrl-names = "default", "state_100mhz", "state_200mhz";
	pinctrl-0 = <&pinctrl_usdhc2_8bit>;
	pinctrl-1 = <&pinctrl_usdhc2_8bit_100mhz>;
	pinctrl-2 = <&pinctrl_usdhc2_8bit_200mhz>;
	bus-width = <8>;
	non-removable;
	status = "okay";
};

二、关闭 EMMC 1.8V 供电选项

从原理图中可以看出，此时 EMMC 工作电压是 3.3V 的，因此我们要在上一节提到的代码中的 usdhc2 设备树节点中添加"no-1-8-v"选项，也就是关闭 1.8V 这个功能选项。防止内核在运行的时候用 1.8V 去驱动 EMMC，导致 EMMC 驱动出现问题，修改后的 usdhc2 节点内容如下所示：

复制代码

&usdhc2 {
	pinctrl-names = "default", "state_100mhz", "state_200mhz";
	pinctrl-0 = <&pinctrl_usdhc2_8bit>;
	pinctrl-1 = <&pinctrl_usdhc2_8bit_100mhz>;
	pinctrl-2 = <&pinctrl_usdhc2_8bit_200mhz>;
	bus-width = <8>;
	non-removable;
	no-1-8-v;
	status = "okay";
};

修改完成以后保存一下 imx6ull-alientek-emmc.dts，然后使用命令"make dtbs"重新编译一

下设备树，编译完成以后使用新的设备树重启 Linux 系统即可。

总结

这一期我们主要把EMMC驱动修改了一下，改成了8线模式，适配我们自己使用的开发板。
