在化工行业的生产运营、技术研发、工程设计及项目沟通中，工艺流程图是核心的技术文档之一。它以标准化的符号、清晰的逻辑关系，直观呈现化工生产的物料流向、设备布局、反应过程、控制回路及能量传递等关键信息，是保障生产安全、提高效率、降低成本的重要工具。无论是新手工程师入门学习，还是资深技术人员优化工艺，掌握规范的符号体系和科学的绘制方法都至关重要。
本文将系统梳理化工生产工艺流程图的基础符号规范，详细拆解绘制步骤，并推荐实用的绘图工具，帮助行业从业者快速掌握标准化、高质量流程图的绘制技巧。首先为大家推荐一款国产高效绘图工具------良功绘图网站 (https://www.lghuitu.com )，其丰富的模板库、简洁的操作界面的和专业的符号支持，能极大提升化工流程图的绘制效率。
一、化工生产工艺流程图核心价值与应用场景
化工生产工艺流程图（简称化工流程图）是化工过程的"可视化语言"，其核心价值体现在多个维度。在工程设计阶段，它是工艺方案论证、设备选型、管路布置的基础依据，能帮助设计团队快速达成共识，减少设计偏差；在生产运营中，流程图是操作人员岗前培训、日常操作指导、故障排查的重要资料，清晰的流程呈现可降低误操作风险，保障生产连续稳定；在技术交流与项目申报时，标准化的流程图是跨部门、跨企业沟通的"通用桥梁"，避免因表达差异导致的理解误区；在工艺优化与技术改造中，通过分析流程图可精准定位能耗高、效率低的环节，为改进方案提供数据支撑。
化工流程图的应用场景覆盖化工行业全链条，包括石油化工、精细化工、医药化工、生物化工、环保化工等领域。例如，石油化工中的催化分馏工艺、精细化工中的阿司匹林合成工艺、环保化工中的污水处理工艺等，都需要通过流程图进行标准化呈现。不同场景下的流程图虽各有侧重，但符号规范和绘制逻辑具有通用性，这也是本文重点阐述的核心内容。
二、化工生产工艺流程图基础符号规范（GB/ISO 标准融合）
化工流程图的符号使用需遵循统一标准，目前国内主流采用 GB/T 2624-2009《用能设备能量平衡通则》、GB/T 6988-2008《电气技术用文件的编制》等国家标准，国际上则参考 ISO 10628 系列标准。以下结合行业实践，将核心符号分为五大类，用表格形式清晰呈现其规范要求。
（一）设备符号规范
设备是化工流程的核心载体，分为静设备、动设备、换热设备、分离设备等子类，符号设计需体现设备结构特征和功能属性。
| 符号类型 | 符号样式描述 | 符号名称 | 含义说明 | 应用场景 |
|---|---|---|---|---|
| 静设备 | 圆形（直径比例1:1） | 反应釜 | 用于实现化学反应的容器，标注容积、压力、温度参数 | 合成反应、聚合反应等工艺 |
| 静设备 | 矩形（长宽比2:1） | 储罐/料仓 | 用于储存原料、中间产物或成品，标注容积、介质名称 | 原料缓冲罐、成品储罐、煤堆场等 |
| 动设备 | 圆形+电机符号（右侧小矩形） | 泵 | 用于输送液体或气体物料，标注流量、扬程参数 | 离心泵、隔膜泵、母液泵等 |
| 动设备 | 圆形+叶片标识 | 风机 | 用于输送气体，标注风量、风压参数 | 石灰石风机、引风机等 |
| 换热设备 | 双管程矩形（带折流板标识） | 管壳式换热器 | 实现冷热流体热量交换，标注换热面积、壳程/管程介质 | 水冷器、空冷器、贫富吸收油换热器等 |
| 换热设备 | 螺旋形符号 | 螺旋板换热器 | 高效换热设备，符号体现螺旋结构 | 小流量、高粘度物料换热 |
| 分离设备 | 圆形+内部隔板标识 | 分离器 | 实现气液、液液或固液分离，标注分离效率 | 油气分离器、斜板沉淀池、离心机等 |
| 分离设备 | 锥形（上宽下窄） | 旋风分离器 | 用于气固分离，标注处理气量 | 粉尘分离、催化剂回收等 |
| 其他设备 | 矩形+蒸汽标识 | 锅炉 | 产生蒸汽的设备，标注蒸发量、蒸汽压力 | 火电厂锅炉、工艺用蒸汽锅炉 |
| 其他设备 | 圆形+加热丝标识 | 加热器 | 直接或间接加热物料，标注加热功率 | 电加热器、蒸汽加热器 |
（二）管路及附件符号规范
管路是物料和能量传递的通道，附件（阀门、管件等）是控制流程的关键，符号需明确体现管路类型、流向及附件功能。
| 符号类型 | 符号样式描述 | 符号名称 | 含义说明 | 应用场景 |
|---|---|---|---|---|
| 管路 | 实线（线宽0.5mm） | 普通管路 | 输送常规物料（液体、气体），标注介质名称、管径 | 原料输送管、成品输出管 |
| 管路 | 虚线（线宽0.5mm） | 辅助管路 | 输送辅助物料（蒸汽、冷却水、加药管） | 冷却水管道、蒸汽管道、加药管 |
| 管路 | 粗实线（线宽1mm） | 主物料管路 | 核心工艺物料输送通道，需突出显示 | 催化分馏塔进料管、反应釜出料管 |
| 流向标识 | 实心箭头（与管路同宽） | 物料流向箭头 | 指示物料流动方向，箭头指向流动终点 | 所有管路必须标注流向 |
| 阀门 | 菱形（内角60°） | 截止阀 | 截断或调节流量，标注阀门型号 | 管路截止、流量微调 |
| 阀门 | 圆形+十字标识 | 球阀 | 快速截断，流阻小，标注阀门口径 | 大流量物料快速切换 |
| 阀门 | 三角形（顶角指向流向） | 止回阀 | 防止物料倒流，标注公称压力 | 泵出口、换热器出口等 |
| 管件 | 圆形（带三通标识） | 三通管 | 管路分支或汇合，标注分支管径 | 物料分流、混合工艺 |
| 管件 | 矩形（带法兰标识） | 法兰接头 | 管路可拆卸连接，标注法兰标准 | 设备接口、管路检修处 |
| 密封件 | 环形符号 | 密封垫 | 防止物料泄漏，标注密封材质 | 法兰连接、设备接口密封 |
（三）仪表及控制符号规范
仪表及控制符号用于呈现工艺参数的测量、控制逻辑，是 P&ID（管道及仪表流程图）的核心组成部分，需遵循 GB/T 2624-2009 中的控制回路标注规则。
| 符号类型 | 符号样式描述 | 符号名称 | 含义说明 | 应用场景 |
|---|---|---|---|---|
| 测量点 | 小圆点（直径2mm） | 温度测量点（T） | 测量工艺温度，标注测温范围 | 反应釜温度、蒸汽温度测量 |
| 测量点 | 小圆点+压力标识（P） | 压力测量点 | 测量设备或管路压力，标注测压范围 | 储罐压力、泵出口压力测量 |
| 测量点 | 小圆点+流量标识（F） | 流量测量点 | 测量物料流量，标注流量范围 | 管路进料流量、出料流量测量 |
| 控制器 | 正方形（边长5mm） | 温度控制器（TC） | 接收测温信号，输出控制指令 | 反应釜温度自动控制 |
| 控制器 | 正方形+比例标识（PC） | 压力控制器 | 控制设备压力稳定，标注控制精度 | 储罐压力调节、管路压力控制 |
| 执行器 | 圆形+活塞标识 | 气动调节阀 | 接收控制器指令，调节阀门开度 | 流量、压力、温度闭环控制 |
| 执行器 | 圆形+电机标识 | 电动调节阀 | 电动驱动，调节精度高 | 高精度控制场景 |
| 控制回路 | 虚线（连接测量点-控制器-执行器） | 控制回路 | 体现控制逻辑关联，标注回路编号 | 所有自动控制环节 |
| 报警装置 | 三角形+感叹号 | 报警仪 | 参数超限时触发报警，标注报警阈值 | 温度、压力、液位超限报警 |
（四）物料及能量符号规范
物料及能量是化工流程的核心要素，符号需明确区分物料类型、能量传递方向及废料排放路径。
| 符号类型 | 符号样式描述 | 符号名称 | 含义说明 | 应用场景 |
|---|---|---|---|---|
| 物料符号 | 文字标注（宋体，小四） | 原料物料 | 标注原料名称、纯度、流量 | 醋酐、水杨酸（阿司匹林原料） |
| 物料符号 | 文字标注+中间产物标识 | 中间产物 | 标注产物名称、转化率 | 乙酰水杨酸（阿司匹林中间体） |
| 物料符号 | 文字标注+成品标识 | 成品物料 | 标注成品名称、纯度、产量 | 阿司匹林成品、水泥成品 |
| 能量符号 | 波浪线（线宽0.3mm） | 热能传递 | 标注热量值、传递方向 | 蒸汽加热、冷却水冷却 |
| 能量符号 | 闪电符号 | 电能传递 | 标注功率、电压参数 | 电机驱动、电加热设备 |
| 废料符号 | 实线+斜杠（末端） | 废料排放 | 标注废料类型、排放量 | 废水排放、废渣外运、废气排放 |
| 回收符号 | 圆形+回收标识 | 物料回收 | 标注回收物料名称、回收率 | 母液回收、催化剂回收 |
（五）辅助符号规范
辅助符号用于补充说明流程边界、注释信息、设备编号等，确保流程图的完整性和可读性。
| 符号类型 | 符号样式描述 | 符号名称 | 含义说明 | 应用场景 |
|---|---|---|---|---|
| 边界符号 | 虚线矩形（线宽0.3mm） | 流程边界 | 划分工艺单元范围，标注单元名称 | 催化分馏单元、污水处理单元 |
| 注释符号 | 矩形+箭头（指向注释对象） | 说明注释 | 补充工艺参数、操作要求等 | 设备操作温度范围、管路材质说明 |
| 编号符号 | 圆形（内标数字/字母） | 设备编号 | 唯一标识设备，遵循"设备类型+序号"规则 | P-001（1号泵）、T-002（2号塔） |
| 仪表编号 | 圆形（内标"参数类型+序号"） | 仪表编号 | 唯一标识仪表，如 T-001（1号温度仪表） | 所有测量、控制仪表 |
| 中断符号 | 双竖线（线宽0.5mm） | 管路中断 | 表示管路延续至其他图纸，标注关联图纸号 | 跨图纸流程连接 |
三、化工流程图绘制前期准备（决定绘图效率与质量）
绘制高质量的化工流程图，前期准备工作至关重要，需从目的明确、资料收集、层级确定、布局规划四个维度有序推进，避免绘制过程中频繁修改。
（一）明确绘图目的与受众
首先需明确流程图的使用场景和受众：若用于操作人员培训，需侧重操作步骤、安全注意事项，符号简洁易懂；若用于工程设计，需详细标注设备参数、管路规格、控制回路，符号严格遵循标准；若用于项目申报，需突出工艺创新性、节能优势，布局美观直观。不同目的对应不同的绘制侧重点，是后续工作的基础。
（二）收集完整的工艺资料
充分的资料支撑是流程图准确性的保障，需收集的核心资料包括：工艺方案说明书（明确反应原理、物料流向、关键步骤）；物料衡算数据（原料/成品流量、组成、转化率）；能量衡算数据（加热/冷却负荷、能耗指标）；设备清单（设备名称、型号、规格、数量）；管路参数（管径、材质、压力等级）；控制要求（测量参数、控制逻辑、报警阈值）。例如，绘制阿司匹林工艺流程图时，需收集醋酐与水杨酸的配比、酰化反应温度、结晶釜操作压力等关键数据。
（三）确定流程图的层级与详细程度
化工流程图分为不同层级，需根据需求选择合适的详细程度：
- 工艺流程图（PFD）：核心层级，侧重物料流向、设备布局、主要工艺参数，适用于整体工艺展示，符号简洁，不涉及复杂控制回路；
- 管道及仪表流程图（P&ID）：详细层级，包含所有设备、管路、阀门、仪表、控制回路，是工程设计和生产操作的核心文档；
- 单元流程图：聚焦某一工艺单元（如催化分馏单元、水解酸化单元），详细呈现单元内的流程逻辑，适用于局部优化。
例如，污水处理系统流程图可采用 PFD 层级，突出调节池、混凝反应池、二沉池等核心设备的物料流向；而精细化工中的反应单元流程图，需采用 P&ID 层级，详细标注温度/压力控制回路、安全阀等附件。
（四）规划图表布局与比例
布局规划需遵循"逻辑清晰、美观易读"的原则，建议采用"从左到右、从上到下"的流向布局，与物料实际流动方向一致；核心设备（如反应釜、主塔）放置在图纸中央，辅助设备（如泵、换热器）围绕核心设备布局；管路尽量避免交叉，若无法避免，采用"上跨下、左跨右"的交叉方式，并用圆弧过渡；图纸比例根据设备数量调整，确保符号大小适中（设备符号边长/直径建议5-10mm），标注文字清晰（推荐宋体小四字号）。
四、化工流程图详细绘制步骤（以良功绘图网站为例）
结合良功绘图网站的操作逻辑，以下拆解化工流程图的标准化绘制步骤，兼顾新手入门和资深用户的效率需求。
（一）步骤1：创建画布与基础设置
- 打开绘图工具后，选择"流程图"分类下的"化工工艺流程图"模板（若无对应模板，选择空白画布）；
- 设置画布参数：根据内容多少选择画布尺寸（常用 A3 或 A2 尺寸），分辨率设置为 150dpi（保证导出后清晰度），背景颜色选择白色（便于打印和查看）；
- 启用网格与对齐功能：打开网格线（间距建议10mm）和对象对齐功能，确保设备符号、管路的摆放整齐一致，提升图表美观度。
（二）步骤2：放置核心设备符号
- 进入符号库，选择"化工设备"分类，根据工艺资料中的设备清单，依次拖拽反应釜、储罐、泵、换热器等核心设备符号至画布；
- 按照前期规划的布局，将核心设备放置在对应位置，并用鼠标调整符号大小（保持同一类型设备符号尺寸一致）；
- 为设备添加编号和名称：双击设备符号，输入"设备编号+设备名称"（如 T-001 催化分馏塔、P-002 原料泵），文字居中对齐，字号调整为小四。
（三）步骤3：绘制管路与连接设备
- 选择"管路"分类中的对应符号（主物料用粗实线、辅助物料用虚线），点击画布起点设备接口，拖拽至终点设备接口，自动生成管路；
- 调整管路走向：若管路需要转弯，点击管路中间节点添加转折点，拖拽转折点调整角度（建议采用90°或45°转角，避免任意角度）；
- 标注管路信息：双击管路，输入"介质名称+管径"（如 原料油 φ50mm），文字沿管路平行排列，避免遮挡符号或其他标注。
（四）步骤4：添加阀门、管件等附件
- 在"管路附件"分类中，选择阀门、三通、法兰等符号，拖拽至管路上的对应位置（如泵出口添加止回阀、管路分支处添加三通）；
- 调整附件符号大小，确保与管路线宽匹配（附件符号尺寸建议为管路线宽的3-5倍）；
- 标注附件信息：双击阀门符号，输入阀门型号（如 J41H-16C 截止阀），管件符号标注规格（如 φ50×φ32 三通）。
（五）步骤5：标注仪表与控制回路
- 选择"仪表控制"分类，拖拽测量点符号至设备或管路的测量位置，标注参数类型（T/P/F/L 分别代表温度/压力/流量/液位）和编号（如 T-001 温度测量点）；
- 放置控制器符号（正方形），输入控制器编号（与测量点编号一致，如 TC-001 温度控制器），并用虚线连接测量点与控制器；
- 放置执行器符号（如气动调节阀），输入执行器编号（如 TV-001 温度调节阀），用虚线连接控制器与执行器，形成完整控制回路。
（六）步骤6：补充物料流向与能量传递信息
- 选择"流向箭头"符号，添加至所有管路上，箭头指向与物料流动方向一致（从原料入口指向成品出口、废料排放口）；
- 若涉及能量传递（如蒸汽加热、冷却水冷却），添加能量符号（波浪线、闪电符号），标注能量类型和参数（如 蒸汽 0.8MPa）；
- 标注物料信息：在主物料管路上，间隔一定距离标注物料名称、流量、组成等关键参数（如 醋酐 5m³/h 99.5%）。
（七）步骤7：添加辅助说明与边界标注
- 若有需要补充的操作要求、工艺参数范围等信息，选择"注释"符号，拖拽至对应设备或管路旁，输入说明文字（如 反应釜操作温度 80-90℃）；
- 若流程图包含多个工艺单元，添加"边界符号"（虚线矩形），划分单元范围，标注单元名称（如 催化分馏单元、结晶单元）；
- 检查是否有跨图纸连接的管路，添加"中断符号"，标注关联图纸号（如 续图-02）。
（八）步骤8：调整布局与优化格式
- 整体查看画布，调整设备、管路的位置，确保布局紧凑合理，无明显留白或拥挤；
- 统一符号样式：检查所有设备符号、管路、标注的尺寸、字号、颜色是否一致（建议设备符号黑色、管路黑色、标注黑色，避免彩色干扰）；
- 删除冗余元素：删除绘制过程中产生的多余节点、符号或标注，确保图表简洁明了。
五、流程图审核与优化技巧（避免常见错误）
绘制完成后，需通过多维度审核优化，确保流程图的准确性、规范性和可读性，以下是核心审核要点和优化技巧。
（一）合规性审核：符合标准与工艺逻辑
- 符号合规性：对照 GB/T 2624-2009 标准，检查设备、管路、仪表等符号的使用是否正确，避免符号混淆（如将反应釜符号用于储罐）；
- 工艺逻辑性：梳理物料流向是否与工艺方案一致，设备连接是否合理（如泵的进口应连接储罐出口，出口连接换热器进口），控制回路是否完整（测量点-控制器-执行器是否闭环）；
- 参数一致性：检查设备编号、仪表编号是否唯一，无重复；管径、流量、压力等参数是否与物料衡算、能量衡算数据一致。
（二）可读性优化：提升图表易读性
- 布局优化：若管路交叉过多，调整设备位置或管路走向，采用"绕开核心设备"的方式减少交叉；若标注文字重叠，调整文字位置或字号，确保所有标注清晰可见；
- 重点突出：对于核心设备、关键控制回路，可适当增大符号尺寸或加粗管路，突出显示（如主反应釜符号可增大至8-10mm，主物料管路线宽加粗至1mm）；
- 简化原则：删除不必要的细节（如非关键的管件、次要的辅助设备），避免图表过于复杂，影响核心信息传递。
（三）兼容性与导出设置
- 格式兼容性：若需与他人协作，将流程图导出为通用格式（如 PNG、PDF、SVG），确保在不同设备和软件中正常打开；
- 清晰度选择：根据使用场景选择导出清晰度，良功绘图网站支持标清、高清、超清三种分辨率导出，其中标清、高清、超清图片导出均需收费，建议日常沟通使用标清，工程设计或打印使用高清/超清；
- 备份与版本管理：保存原始工程文件（.draw 格式），便于后续修改；若多次修改，可按版本编号（如 V1.0、V2.0）保存，避免文件丢失。
六、常用化工绘图工具对比与推荐
除了前文推荐的良功绘图网站，以下推荐两款国外主流的英文绘图工具，结合其特点、适用场景和优缺点，帮助用户根据需求选择合适的工具。
（一）良功绘图网站（国产专业工具）
- 核心特点：专注于工程类图表绘制，提供丰富的化工设备、管路、仪表符号库，支持流程图、架构图、平面图等多种类型图表制作；操作界面简洁，拖拽式操作易上手，支持多人协作编辑；模板库包含阿司匹林工艺、催化分馏、污水处理等化工行业专用模板，可直接修改使用。
- 收费模式：基础绘图功能免费（符号使用、画布编辑、简单标注），导出标清（720P）、高清（1080P）、超清（4K）图片需按分辨率付费，价格透明，适合个人和企业用户。
- 适用场景：化工行业新手入门、工程设计文档绘制、生产操作培训资料制作、项目申报图表展示等。
- 优势：国产工具适配中文操作系统，符号库符合国内标准，客服响应及时；无水印、无广告，导出图片质量高；支持离线编辑（需下载客户端），满足无网络环境使用需求。
- 不足：高级功能（如三维模型导入、复杂控制回路模拟）较少，适合二维流程图绘制，不支持三维工艺布局设计。
（二）Lucidchart（国外云协作工具）
- 核心特点：基于云计算的协作绘图工具，支持多人实时编辑，适合团队远程协作；符号库覆盖化工、电气、机械等多个行业，遵循 ISO 标准，可自定义符号；支持与 Microsoft Office、Google Workspace 等软件无缝集成，方便文档嵌入。
- 收费模式：提供免费版（最多5个文档，有限符号库）和付费版（按用户数收费，每月5-15美元/用户），付费版解锁全部符号库和高清导出功能。
- 适用场景：跨国企业团队协作、国际项目申报（符号符合国际标准）、多行业交叉项目绘图。
- 优势：协作功能强大，支持实时评论、版本回溯；符号库更新及时，支持自定义符号上传；导出格式丰富（PNG、PDF、SVG、Visio 格式）。
- 不足：免费版功能受限，付费版价格较高；服务器位于国外，国内访问速度较慢；部分符号不符合国内 GB 标准，需手动调整。
（三）SmartDraw（国外智能绘图工具）
- 核心特点：具有智能布局功能，可自动调整设备、管路的位置，减少手动排版工作量；符号库包含10000+行业符号，化工类符号支持 GB/ISO 双标准切换；支持模板一键生成，输入工艺参数即可自动生成初步流程图，适合快速绘图。
- 收费模式：订阅制收费，每年199美元/用户，无免费版，提供14天免费试用。
- 适用场景：快速生成工艺流程图、大型项目初步设计方案、多版本流程图对比。
- 优势：智能布局功能高效，适合设备数量多、流程复杂的场景；支持与 AutoCAD 等工程软件兼容，可导入 CAD 图纸进行二次编辑；自带工艺参数计算模块，可简单计算物料流量、设备负荷。
- 不足：收费较高，适合企业用户，个人用户性价比低；中文支持较差，操作界面为英文，新手入门门槛高；部分智能布局逻辑不符合化工流程习惯，需手动调整。
七、化工流程图实际案例分析（三大典型工艺）
结合前文的符号规范和绘制步骤，以下分析三个典型化工工艺的流程图绘制要点，帮助用户将理论应用于实践。
（一）阿司匹林合成工艺流程图（精细化工案例）
- 工艺核心：以醋酐和水杨酸为原料，经酰化反应生成乙酰水杨酸（阿司匹林），再经结晶、离心、干燥得到成品。
- 绘制要点：
- 核心设备：酰化釜（反应设备）、结晶釜（分离设备）、离心机（固液分离）、气流干燥器（干燥设备）、冷凝器（换热设备），需按"原料输入→反应→结晶→分离→干燥→成品"的流程布局；
- 管路设计：原料管路（醋酐、水杨酸）用粗实线，冷却水、蒸汽管路用虚线，标注介质名称和流量；
- 控制回路：酰化釜温度控制（测量点+温度控制器+蒸汽调节阀）、结晶釜温度控制（测量点+温度控制器+冷冻盐水调节阀）；
- 关键标注：酰化反应温度 80-90℃、结晶温度 0-5℃、成品纯度≥99.5%。

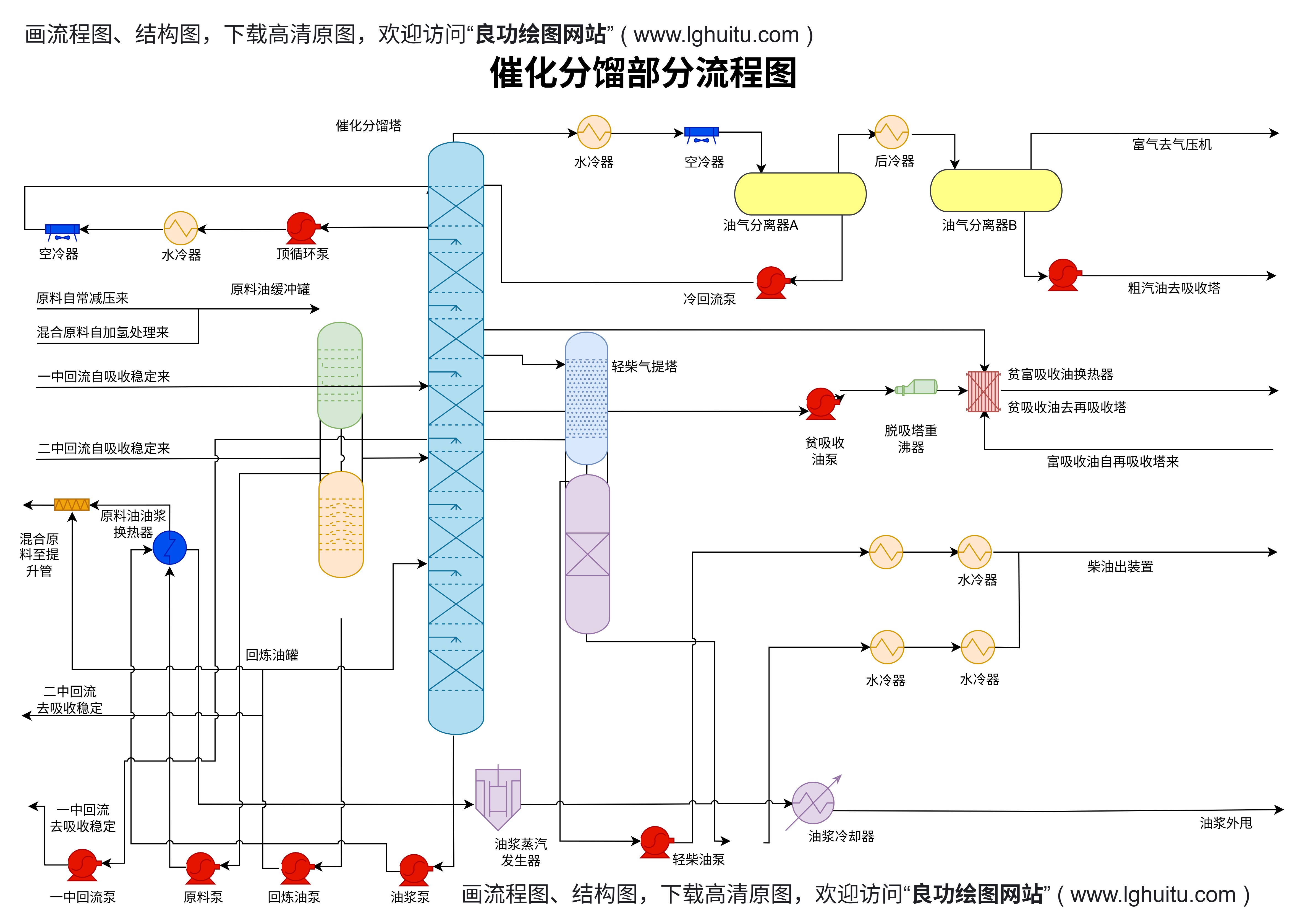

（二）催化分馏工艺流程图（石油化工案例）
- 工艺核心：原油经常减压蒸馏后，进入催化分馏塔，通过精馏分离出粗汽油、轻柴油、油浆等产物。
- 绘制要点：
- 核心设备：催化分馏塔（主设备，放置于画布中央）、原料油缓冲罐、冷回流泵、顶循环泵、轻柴气提塔、贫富吸收油换热器，围绕分馏塔布局；
- 管路设计：原料油管路（混合原料自加氢处理来）、产物管路（粗汽油去吸收塔、柴油出装置、油浆外甩）、回流管路（冷回流、一中回流、二中回流），用不同线宽区分主副管路；
- 仪表标注：分馏塔塔顶温度（T-001）、塔底压力（P-002）、轻柴油流量（F-003）等关键参数测量点；
- 辅助设备：空冷器、水冷器等换热设备需标注换热介质（空气、冷却水）和换热面积。
（三）污水处理系统流程图（环保化工案例）
- 工艺核心：污水经调节池均质均量后，通过混凝反应、斜板沉淀、水解酸化、接触氧化、二沉池等工艺处理，达标后排放，污泥经压滤机脱水后外运。
- 绘制要点：
- 核心设备：调节池、提升泵、混凝反应池、斜板沉淀池、水解酸化池、接触氧化池、二沉池、污泥池、压滤机，按"进水→预处理→生化处理→沉淀→出水"流程布局；
- 管路设计：污水管（粗实线）、污泥管（虚线+污泥标识）、加药管（虚线+药剂标识）、空气管（虚线+空气标识），标注管路流向；
- 关键参数：调节池停留时间 8-12h、接触氧化池溶解氧 2-4mg/L、出水 COD≤50mg/L；
- 辅助符号：风机房（提供空气）、加药系统（混凝剂添加）需标注设备位置和功能。
八、常见问题与解决方案（新手避坑指南）
（一）符号使用错误
- 常见问题：将动设备符号与静设备符号混淆（如用储罐符号表示泵）、控制回路符号缺失（如只画测量点，未画控制器和执行器）、管路流向箭头标注错误（反向标注）。
- 解决方案：绘制前熟记 GB/T 2624-2009 标准中的核心符号，新手可打印符号对照表随时查阅；使用绘图工具的"符号校验"功能（良功绘图、SmartDraw 均支持），自动识别符号使用错误；绘制完成后，按"设备→管路→仪表→辅助符号"的顺序逐一检查。
（二）布局混乱
- 常见问题：设备摆放无序，核心设备未居中；管路交叉过多，转弯角度随意；标注文字重叠，无法辨认。
- 解决方案：严格遵循"从左到右、从上到下"的布局原则，用网格线辅助对齐；核心设备放大尺寸并放置在画布中央，辅助设备对称布局；管路尽量采用直线，转弯用90°或45°，交叉处采用"上跨下"的方式；标注文字沿管路或设备边缘排列，避免遮挡，必要时用引线引出标注。
（三）工艺逻辑错误
- 常见问题：物料流向与工艺实际不符（如原料未进入反应釜直接进入成品罐）；设备连接错误（如泵出口未连接换热器直接排放）；控制回路逻辑断裂（如控制器未连接执行器）。
- 解决方案：绘制前梳理工艺流程图逻辑框图（文字版），明确每个设备的输入输出；对照工艺方案说明书和设备清单，逐一核对设备连接关系；邀请工艺工程师审核流程图，重点检查逻辑合理性。
（四）导出图片质量问题
- 常见问题：导出图片模糊，文字锯齿严重；图片带有水印或广告；导出格式不兼容，无法嵌入文档。
- 解决方案：导出时选择高清或超清分辨率（良功绘图需付费解锁），分辨率设置≥150dpi；选择无水印的绘图工具（如良功绘图、Lucidchart 付费版）；根据使用场景选择导出格式（文档嵌入用 PNG 或 PDF，二次编辑用 SVG 或 Visio 格式）。
九、行业发展趋势与绘图工具升级方向
随着化工行业向智能化、绿色化转型，化工流程图的绘制也呈现出新的发展趋势。一方面，数字化双胞胎（Digital Twin）技术的应用，使得流程图不再是静态文档，而是与实际生产装置实时联动的动态模型，可通过流程图监控设备运行状态、预测故障风险；另一方面，AI 辅助绘图技术逐渐成熟，未来绘图工具将能通过输入工艺参数自动生成流程图初稿，智能优化布局、修正符号错误，大幅提升绘制效率。
绘图工具的升级方向主要包括：一是符号库的智能化，支持 GB/ISO 标准自动切换，根据工艺类型推荐合适符号；二是协作功能的强化，支持跨平台、跨软件实时协作，集成 VR/AR 技术实现流程图三维可视化；三是与工程软件的深度融合，可直接导入 CAD 图纸、Aspen Plus 工艺模拟数据，自动生成 P&ID 流程图；四是绿色化功能，添加能耗、碳排放标注模块，助力绿色工艺设计。
结语
化工生产工艺流程图的标准化绘制是化工行业技术传承、高效沟通、安全生产的基础，掌握规范的符号体系和科学的绘制步骤，能帮助从业者提升工作效率、降低出错风险。本文从符号规范、绘制步骤、工具推荐、案例分析、问题解决等多个维度，系统讲解了化工流程图的绘制技巧，希望能为化工行业的新手和资深从业者提供实用参考。
在工具选择上，良功绘图网站作为国产专业工具，以其丰富的行业模板、简洁的操作逻辑和符合国内标准的符号库，成为化工流程图绘制的优选；Lucidchart 和 SmartDraw 则适合团队协作和国际项目需求。未来，随着技术的不断进步，化工流程图的绘制将更加智能化、高效化，为化工行业的高质量发展提供更强有力的支撑。无论是日常生产操作，还是重大项目设计，都应重视流程图的标准化绘制，让这一"可视化语言"发挥最大价值。
