边缘检测（Edge Detection）

边缘检测是让计算机"看见"物体轮廓的核心技术，也是入门计算机视觉的第一步。

注意：本文所有代码均可导入 Jupyter Notebook 直接运行

Ⅰ、引言

简单来说，边缘检测就是在图像里找"边界线"------比如从一张照片里抠出杯子、书本的轮廓。

先认识5种最常用的边缘检测工具，难度从易到难：

算法名称	核心特点（小白版）	定位
Roberts 算子	最简单的找边方法，易受噪点干扰	入门
Prewitt 算子	比Roberts稳一点的基础找边法	入门
Sobel 算子	实际应用最多的基础找边工具	常用
Laplacian 算子	找更细的边缘，但怕噪点	进阶
Canny 算法	找边最精准的"全能选手"	高级

这5种方法覆盖了从"随手找边"到"精准找边"的全场景，接下来我们逐个拆解～

Ⅱ、边缘检测的数学基础

一、图像的数学表示

图像在数学上是一个二维离散函数： f ( x , y ) f(x, y) f(x,y)

其中：

x , y x, y x,y 为像素坐标（离散）
f ( x , y ) f(x, y) f(x,y) 为灰度值（离散）

但数学中的微分、导数是针对连续函数定义的，因此我们需要先把图像看作连续函数，再讨论如何离散化。

二、边缘的数学定义（微分的直接应用）

边缘 = 灰度值剧烈变化的位置。

数学上，"变化剧烈"用导数描述。

1. 一维连续信号的边缘

对连续函数 f ( x ) f(x) f(x)：

一阶导数大 → 变化快 → 可能是边缘
二阶导数过零点 → 变化率由正变负 → 精确边缘位置

即：

边缘位置 ≈ 一阶导数极大值

边缘位置 = 二阶导数过零点

这是边缘检测的数学起点。

2. 二维连续图像的边缘

图像是二维函数 f ( x , y ) f(x, y) f(x,y)，变化率由偏导数描述：

∂ f ∂ x , ∂ f ∂ y \frac{\partial f}{\partial x}, \quad \frac{\partial f}{\partial y} ∂x∂f,∂y∂f

这两个偏导数组成梯度向量：

∇ f = ( ∂ f ∂ x , ∂ f ∂ y ) \nabla f = \left( \frac{\partial f}{\partial x}, \frac{\partial f}{\partial y} \right) ∇f=(∂x∂f,∂y∂f)

梯度的大小表示变化强度：

∥ ∇ f ∥ = ( ∂ f ∂ x ) 2 + ( ∂ f ∂ y ) 2 \|\nabla f\| = \sqrt{\left(\frac{\partial f}{\partial x}\right)^2 + \left(\frac{\partial f}{\partial y}\right)^2} ∥∇f∥=(∂x∂f)2+(∂y∂f)2

梯度方向指向变化最快的方向。

所以：边缘 = 梯度大的地方。

这是所有一阶边缘检测算子的数学基础。

三、从微分到差分（关键步骤）

图像是离散的，无法直接计算连续导数，因此需要用差分近似微分。

1. 一阶微分的离散近似（核心）

连续形式：

d f d x = lim ⁡ h → 0 f ( x + h ) − f ( x ) h \frac{df}{dx} = \lim_{h \to 0} \frac{f(x+h) - f(x)}{h} dxdf=h→0limhf(x+h)−f(x)

离散图像中 h = 1 h=1 h=1（像素间距），因此：

d f d x ≈ f ( x + 1 ) − f ( x ) \frac{df}{dx} \approx f(x+1) - f(x) dxdf≈f(x+1)−f(x)

这就是前向差分。

同理：

∂ f ∂ x ≈ f ( x + 1 , y ) − f ( x , y ) \frac{\partial f}{\partial x} \approx f(x+1, y) - f(x, y) ∂x∂f≈f(x+1,y)−f(x,y)
∂ f ∂ y ≈ f ( x , y + 1 ) − f ( x , y ) \frac{\partial f}{\partial y} \approx f(x, y+1) - f(x, y) ∂y∂f≈f(x,y+1)−f(x,y)

这是所有一阶算子（Roberts、Prewitt、Sobel）的根本来源。

2. 二阶微分的离散近似

连续形式：

d 2 f d x 2 = lim ⁡ h → 0 f ( x + h ) − 2 f ( x ) + f ( x − h ) h 2 \frac{d^2f}{dx^2} = \lim_{h \to 0} \frac{f(x+h) - 2f(x) + f(x-h)}{h^2} dx2d2f=h→0limh2f(x+h)−2f(x)+f(x−h)

离散化（ h = 1 h=1 h=1）：

d 2 f d x 2 ≈ f ( x + 1 ) − 2 f ( x ) + f ( x − 1 ) \frac{d^2f}{dx^2} \approx f(x+1) - 2f(x) + f(x-1) dx2d2f≈f(x+1)−2f(x)+f(x−1)

这就是 Laplacian 的数学基础。

四、从差分走向卷积（为什么所有算子都用卷积？）

差分是线性运算，而线性运算在离散信号处理中可以表示为卷积。

例如一维一阶差分：

f ( x + 1 ) − f ( x ) = f ( x ) ∗ $- 1 , 1$ f(x+1) - f(x) = f(x) * $-1, 1$ f(x+1)−f(x)=f(x)∗ $-1,1$

二维图像的差分同样可以写成卷积核。

1. 一阶微分 → 差分 → 卷积核

例如 x 方向一阶差分：

∂ f ∂ x ≈ f ( x + 1 , y ) − f ( x − 1 , y ) \frac{\partial f}{\partial x} \approx f(x+1,y) - f(x-1,y) ∂x∂f≈f(x+1,y)−f(x−1,y)

对应的卷积核：

− 1 0 1 \] \\begin{bmatrix} -1 \& 0 \& 1 \\end{bmatrix} \[−101

这正是 Prewitt/Sobel 的基础。

2. 二阶微分 → 二阶差分 → 卷积核

x 方向二阶差分：

∂ 2 f ∂ x 2 ≈ f ( x + 1 ) − 2 f ( x ) + f ( x − 1 ) \frac{\partial^2 f}{\partial x^2} \approx f(x+1) - 2f(x) + f(x-1) ∂x2∂2f≈f(x+1)−2f(x)+f(x−1)

对应的卷积核：

1 − 2 1 \] \\begin{bmatrix} 1 \& -2 \& 1 \\end{bmatrix} \[1−21

扩展到二维得到 Laplacian：

$0 1 0 1 - 4 1 0 1 0$ \begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix} 0101−41010

五、梯度与边缘检测（微分的最终应用）

所有一阶算子都在计算梯度：

∇ f = ( ∂ f ∂ x , ∂ f ∂ y ) \nabla f = \left( \frac{\partial f}{\partial x}, \frac{\partial f}{\partial y} \right) ∇f=(∂x∂f,∂y∂f)

边缘强度：

E = G x 2 + G y 2 E = \sqrt{G_x^2 + G_y^2} E=Gx2+Gy2

其中：

G x G_x Gx 是 x 方向卷积结果（近似 ∂f/∂x）
G y G_y Gy 是 y 方向卷积结果（近似 ∂f/∂y）

这就是为什么一阶算子要用卷积：

卷积 = 离散化的微分运算。

六、二阶微分与边缘检测（Laplacian）

二阶微分检测边缘的依据是：

一阶微分极大值 → 二阶微分过零点

因此： ∇ 2 f = 0 \nabla^2 f = 0 ∇2f=0的位置就是边缘。

Laplacian 的卷积核正是二阶差分的离散形式。

Ⅲ、基于梯度的一阶算子

一、Roberts 算子

1. 数学逻辑

（1）数学公式

用 2×2 大小的"小格子"计算图像灰度的差异，差异大的地方就是边缘。

把图像看成无数个像素点，每个点有个"灰度值"（0=黑，255=白）；
用两个 2×2 模板（卷积核）分别算水平+对角线 、垂直+对角线 的灰度差：
- 模板1（Gx）： $1 0 0 - 1$ \begin{bmatrix} 1 & 0 \\ 0 & -1 \end{bmatrix} $100-1$ （算右下-左上的差）
- 模板2（Gy）： $0 1 - 1 0$ \begin{bmatrix} 0 & 1 \\ -1 & 0 \end{bmatrix} $0-110$ （算右上-左下的差）
最终边缘强度 = G x 2 + G y 2 \sqrt{Gx^2 + Gy^2} Gx2+Gy2 （简单理解：把两个方向的差异"合并"）

就像数方格，用相邻4个点的灰度相减，差越大越像边缘，缺点是太敏感，一点点噪点都会误判。

（2）例题

假设有一个 2×2 的图像像素块（每个数值为像素灰度值，范围 0-255）： $100 120 110 130$ \begin{bmatrix} 100 & 120 \\ 110 & 130 \end{bmatrix} $100110120130$ 使用 Roberts 算子计算该区域的边缘强度。

步骤1：计算 Gx（右下-左上方向灰度差）

Roberts 算子 Gx 模板：
G x = $1 0 0 - 1$ Gx = \begin{bmatrix} 1 & 0 \\ 0 & -1 \end{bmatrix} Gx= $100-1$

计算逻辑：像素点 × 模板对应位置数值，再求和
G x = ( 100 × 1 ) + ( 120 × 0 ) + ( 110 × 0 ) + ( 130 × − 1 ) = 100 − 130 = − 30 Gx = (100×1) + (120×0) + (110×0) + (130×-1) = 100 - 130 = -30 Gx=(100×1)+(120×0)+(110×0)+(130×−1)=100−130=−30
步骤2：计算 Gy（右上-左下方向灰度差）

Roberts 算子 Gy 模板：
G y = $0 1 - 1 0$ Gy = \begin{bmatrix} 0 & 1 \\ -1 & 0 \end{bmatrix} Gy= $0-110$

计算逻辑：像素点 × 模板对应位置数值，再求和
G y = ( 100 × 0 ) + ( 120 × 1 ) + ( 110 × − 1 ) + ( 130 × 0 ) = 120 − 110 = 10 Gy = (100×0) + (120×1) + (110×-1) + (130×0) = 120 - 110 = 10 Gy=(100×0)+(120×1)+(110×−1)+(130×0)=120−110=10
步骤3：计算最终边缘强度

边缘强度公式（勾股定理合并两个方向的差异）：
边缘强度 = G x 2 + G y 2 \text{边缘强度} = \sqrt{Gx^2 + Gy^2} 边缘强度=Gx2+Gy2

代入数值计算：
边缘强度 = ( − 30 ) 2 + 10 2 = 900 + 100 = 1000 ≈ 31.62 \text{边缘强度} = \sqrt{(-30)^2 + 10^2} = \sqrt{900 + 100} = \sqrt{1000} ≈ 31.62 边缘强度=(−30)2+102 =900+100 =1000 ≈31.62

结论

该 2×2 像素区域的边缘强度约为 31.62，数值越大代表该位置的边缘越明显。

2. 代码实现

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

img = cv2.imread('test.jpg', cv2.IMREAD_GRAYSCALE)
if img is None:
    img = np.random.randint(0, 255, (500, 500), dtype=np.uint8)

python 复制代码

kernel_x = np.array([[1, 0], [0, -1]], dtype=np.float32)
kernel_y = np.array([[0, 1], [-1, 0]], dtype=np.float32)
gx = cv2.filter2D(img, cv2.CV_64F, kernel_x)
gy = cv2.filter2D(img, cv2.CV_64F, kernel_y)
edge_strength = np.sqrt(gx**2 + gy**2)
edge_strength = cv2.normalize(edge_strength, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)

先定义 Roberts 算子 X（右下 - 左上）、Y（右上 - 左下）两个方向的 2×2 检测模板（卷积核）
通过cv2.filter2D用 64 位浮点型精度对整张图像做卷积计算，得到每个像素点两个方向的灰度差值（gx、gy）
再利用勾股定理（np.sqrt(gx**2 + gy**2)）合并两个方向的差值，得到像素的边缘强度
最后通过cv2.normalize将边缘强度值归一化到图像显示的 0-255 范围，并转为 8 位无符号整数，确保边缘检测结果能正常可视化。

python 复制代码

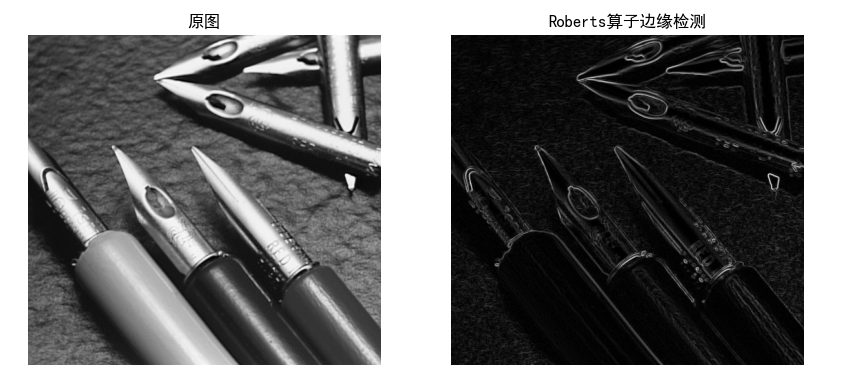

plt.figure(figsize=(10, 5))
plt.subplot(1, 2, 1)
plt.imshow(img, cmap='gray')
plt.title('原图')
plt.axis('off')
plt.subplot(1, 2, 2)
plt.imshow(edge_strength, cmap='gray')
plt.title('Roberts算子边缘检测')
plt.axis('off')
plt.show()

二、Prewitt / Sobel 算子（合并讲解）

1. 数学逻辑

（1）数学公式

Prewitt 和 Sobel 都是用 3×3 模板计算图像的水平和垂直灰度差，区别仅在于：
Sobel 给中间行/列的像素加了权重 2，让中心像素更重要。

两者的模板可以统一写成：

算子	水平模板 Gx（检测垂直边缘）	垂直模板 Gy（检测水平边缘）
Prewitt	$- 1 0 1 - 1 0 1 - 1 0 1$ \begin{bmatrix} -1 & 0 & 1 \\ -1 & 0 & 1 \\ -1 & 0 & 1 \end{bmatrix} −1−1−1000111	$- 1 - 1 - 1 0 0 0 1 1 1$ \begin{bmatrix} -1 & -1 & -1 \\ 0 & 0 & 0 \\ 1 & 1 & 1 \end{bmatrix} −101−101−101
Sobel	$- 1 0 1 - 2 0 2 - 1 0 1$ \begin{bmatrix} -1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1 \end{bmatrix} −1−2−1000121	$- 1 - 2 - 1 0 0 0 1 2 1$ \begin{bmatrix} -1 & -2 & -1 \\ 0 & 0 & 0 \\ 1 & 2 & 1 \end{bmatrix} −101−202−101

计算方式完全相同：

Gx = 模板与图像 3×3 区域的卷积
Gy = 模板与图像 3×3 区域的卷积
最终边缘强度 = G x 2 + G y 2 \sqrt{Gx^2 + Gy^2} Gx2+Gy2

可以理解为：

Prewitt：所有像素"一人一票"，平均计算灰度差
Sobel：中间像素"两票"，更重视中心，更准确、更抗噪

（2）例题（Prewitt 与 Sobel 对比）

使用同一个 3×3 像素块：
$50 60 70 40 50 60 30 40 50$ \begin{bmatrix} 50 & 60 & 70 \\ 40 & 50 & 60 \\ 30 & 40 & 50 \end{bmatrix} 504030605040706050

① Prewitt 计算

Gx = (-50 + 70) + (-40 + 60) + (-30 + 50) = 20 + 20 + 20 = 60

Gy = (-50 -60 -70) + (30 + 40 + 50) = -180 + 120 = -60

边缘强度 = 60 2 + ( − 60 ) 2 = 7200 ≈ 84.85 \sqrt{60^2 + (-60)^2} = \sqrt{7200} ≈ 84.85 602+(−60)2 =7200 ≈84.85

② Sobel 计算

Gx = (-50 + 70) + 2*(-40 + 60) + (-30 + 50) = 20 + 40 + 20 = 80

Gy = (-50 -260 -70) + (30 + 240 + 50) = -240 + 160 = -80

边缘强度 = 80 2 + ( − 80 ) 2 = 12800 ≈ 113.14 \sqrt{80^2 + (-80)^2} = \sqrt{12800} ≈ 113.14 802+(−80)2 =12800 ≈113.14

结论

两个算子都能有效检测边缘；
Sobel 因为中间像素加权，对边缘的响应更强，精度更高，是工程中最常用的基础边缘检测算子；
Prewitt 更简单，但精度和抗噪性略弱。

2.Roberts、Prewitt、Sobel 边缘检测算子对比实验总结

（1）实验目的

对比分析 Roberts（2×2 模板）、Prewitt（3×3 等权模板）、Sobel（3×3 加权模板）三类一阶梯度边缘检测算子在无噪声和椒盐噪声场景下的检测效果，验证模板尺寸、像素加权策略对算子抗噪性和边缘检测精度的影响。

（2）实验流程

图像预处理：读取灰度图像（无本地图像时自动生成 500×500 随机灰度测试图），添加比例为 0.02 的椒盐噪声，构建「原图 + 加噪图」双测试集；
算子实现：基于卷积原理实现三类算子，通过对应模板计算像素水平/垂直方向灰度差，结合勾股定理合并边缘强度，并将结果归一化至 0-255 灰度范围；
可视化对比：采用 4×2 竖版布局展示检测结果，每行左右对比「原图/加噪图」下同一算子的效果，直观呈现噪声对不同算子的影响。

首先给我们的测试图片添加椒盐噪声

python 复制代码

def add_salt_pepper_noise(img, noise_ratio=0.02):
    noisy_img = img.copy()
    noise_num = int(noise_ratio * img.size)
    for _ in range(noise_num//2):
        x = np.random.randint(0, img.shape[0])
        y = np.random.randint(0, img.shape[1])
        noisy_img[x, y] = 255
    for _ in range(noise_num//2):
        x = np.random.randint(0, img.shape[0])
        y = np.random.randint(0, img.shape[1])
        noisy_img[x, y] = 0
    return noisy_img

实现三种算子函数

python 复制代码

def edge_detect_roberts(img):
    """Roberts算子边缘检测"""
    kernel_x = np.array([[1, 0], [0, -1]], dtype=np.float32)
    kernel_y = np.array([[0, 1], [-1, 0]], dtype=np.float32)
    gx = cv2.filter2D(img, cv2.CV_64F, kernel_x)
    gy = cv2.filter2D(img, cv2.CV_64F, kernel_y)
    edge = np.sqrt(gx**2 + gy**2)
    edge = cv2.normalize(edge, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
    return edge

def edge_detect_prewitt(img):
    """Prewitt算子边缘检测"""
    kernel_x = np.array([[-1, 0, 1], [-1, 0, 1], [-1, 0, 1]], dtype=np.float32)
    kernel_y = np.array([[-1, -1, -1], [0, 0, 0], [1, 1, 1]], dtype=np.float32)
    gx = cv2.filter2D(img, cv2.CV_64F, kernel_x)
    gy = cv2.filter2D(img, cv2.CV_64F, kernel_y)
    edge = np.sqrt(gx**2 + gy**2)
    edge = cv2.normalize(edge, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
    return edge

def edge_detect_sobel(img):
    """Sobel算子边缘检测"""
    kernel_x = np.array([[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]], dtype=np.float32)
    kernel_y = np.array([[-1, -2, -1], [0, 0, 0], [1, 2, 1]], dtype=np.float32)
    gx = cv2.filter2D(img, cv2.CV_64F, kernel_x)
    gy = cv2.filter2D(img, cv2.CV_64F, kernel_y)
    edge = np.sqrt(gx**2 + gy**2)
    edge = cv2.normalize(edge, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
    return edge

读取图片+图像处理

python 复制代码

img = cv2.imread('test.jpg', cv2.IMREAD_GRAYSCALE)
if img is None:
    img = np.random.randint(0, 255, (500, 500), dtype=np.uint8)
img_noisy = add_salt_pepper_noise(img, noise_ratio=0.02)
# 原图检测
edge_roberts = edge_detect_roberts(img)
edge_prewitt = edge_detect_prewitt(img)
edge_sobel = edge_detect_sobel(img)
# 加噪图检测
edge_roberts_noisy = edge_detect_roberts(img_noisy)
edge_prewitt_noisy = edge_detect_prewitt(img_noisy)
edge_sobel_noisy = edge_detect_sobel(img_noisy)

可视化

python 复制代码

plt.figure(figsize=(10, 16))
plt.subplot(4, 2, 1)
plt.imshow(img, cmap='gray')
plt.title('1. 原图', fontsize=11)
plt.axis('off')
plt.subplot(4, 2, 2)
plt.imshow(img_noisy, cmap='gray')
plt.title('2. 加椒盐噪声图像', fontsize=11)
plt.axis('off')
plt.subplot(4, 2, 3)
plt.imshow(edge_roberts, cmap='gray')
plt.title('3. Roberts（原图）', fontsize=11)
plt.axis('off')
plt.subplot(4, 2, 4)
plt.imshow(edge_roberts_noisy, cmap='gray')
plt.title('4. Roberts（加噪）', fontsize=11)
plt.axis('off')
plt.subplot(4, 2, 5)
plt.imshow(edge_prewitt, cmap='gray')

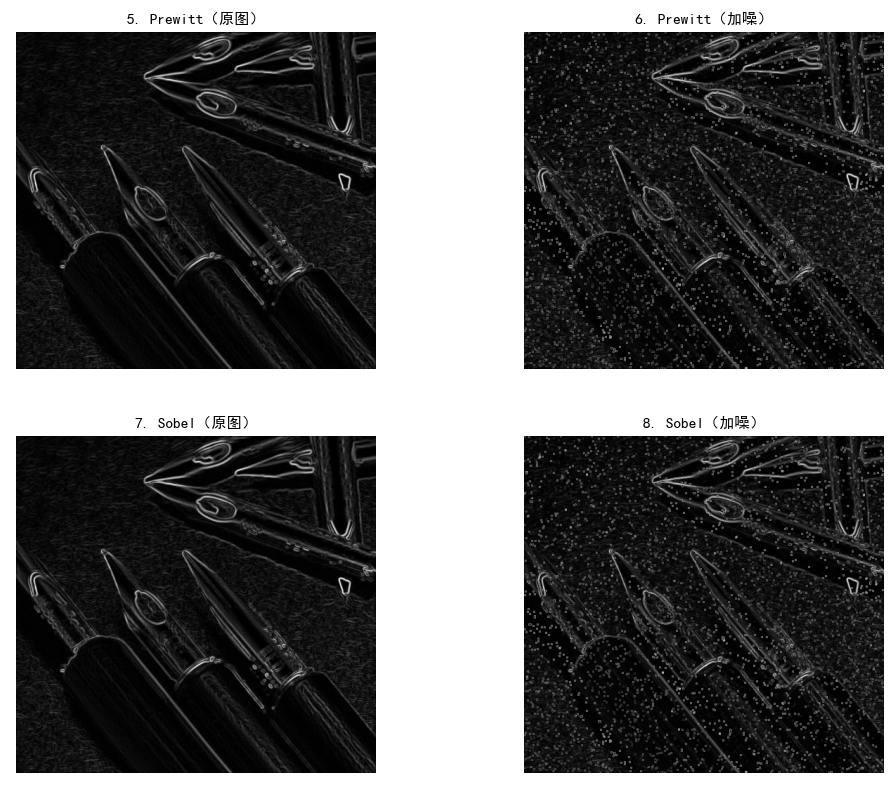

plt.title('5. Prewitt（原图）', fontsize=11)
plt.axis('off')
plt.subplot(4, 2, 6)
plt.imshow(edge_prewitt_noisy, cmap='gray')
plt.title('6. Prewitt（加噪）', fontsize=11)
plt.axis('off')
plt.subplot(4, 2, 7)
plt.imshow(edge_sobel, cmap='gray')
plt.title('7. Sobel（原图）', fontsize=11)
plt.axis('off')
plt.subplot(4, 2, 8)
plt.imshow(edge_sobel_noisy, cmap='gray')
plt.title('8. Sobel（加噪）', fontsize=11)
plt.axis('off')
plt.tight_layout()
plt.subplots_adjust(wspace=0.1, hspace=0.2)
plt.show()

（3）实验结果

算子类型	原图检测效果	加椒盐噪声后检测效果	核心特性
Roberts（2×2）	边缘细碎，计算速度最快	伪边缘泛滥，真实边缘被掩盖	对噪声极度敏感，仅适用于无噪场景
Prewitt（3×3）	边缘响应平缓，无明显毛刺	伪边缘较多，抗噪性略优于 Roberts	3×3 等权模板具备基础平滑效果
Sobel（3×3）	边缘清晰，响应强度高于 Prewitt	伪边缘少，真实边缘保留完整	中间像素加权，抗噪性与精度最优

（4）结论

模板尺寸决定基础抗噪性：3×3 模板（Prewitt/Sobel）因参考更多像素点，抗噪性显著优于 2×2 模板的 Roberts 算子；
加权策略提升检测精度：Sobel 算子通过给中间像素赋予 2 倍权重，强化了核心像素对边缘的贡献，在保持检测速度的同时，精度和抗噪性均优于等权的 Prewitt 算子；
工程应用建议：Roberts 仅适用于无噪、对速度要求极高的场景；Prewitt 可作为过渡型算子使用；Sobel 兼顾速度、精度与抗噪性，是工程中边缘检测的首选基础算子。

Ⅳ、Laplacian 算子（基于梯度的二阶算子）

一、数学逻辑

Laplacian 算子的数学基础是二阶微分 。

它的核心思想是:

一阶微分（梯度）检测"灰度变化快"的位置

二阶微分检测"灰度变化率的变化"，即"变化的加速度"

二阶微分过零点 = 边缘的精确位置

1. 数学公式

对二维连续图像 f ( x , y ) f(x, y) f(x,y)，Laplacian 定义为：

∇ 2 f = ∂ 2 f ∂ x 2 + ∂ 2 f ∂ y 2 \nabla^2 f = \frac{\partial^2 f}{\partial x^2} + \frac{\partial^2 f}{\partial y^2} ∇2f=∂x2∂2f+∂y2∂2f

它是 x 方向二阶偏导数 + y 方向二阶偏导数 。

二阶偏导数的定义是：

∂ 2 f ∂ x 2 = lim ⁡ h → 0 f ( x + h , y ) − 2 f ( x , y ) + f ( x − h , y ) h 2 \frac{\partial^2 f}{\partial x^2} = \lim_{h \to 0} \frac{f(x+h,y) - 2f(x,y) + f(x-h,y)}{h^2} ∂x2∂2f=h→0limh2f(x+h,y)−2f(x,y)+f(x−h,y)

同理：

∂ 2 f ∂ y 2 = lim ⁡ h → 0 f ( x , y + h ) − 2 f ( x , y ) + f ( x , y − h ) h 2 \frac{\partial^2 f}{\partial y^2} = \lim_{h \to 0} \frac{f(x,y+h) - 2f(x,y) + f(x,y-h)}{h^2} ∂y2∂2f=h→0limh2f(x,y+h)−2f(x,y)+f(x,y−h)

图像是离散的，像素间距 h = 1 h=1 h=1，因此：

∂ 2 f ∂ x 2 ≈ f ( x + 1 , y ) − 2 f ( x , y ) + f ( x − 1 , y ) \frac{\partial^2 f}{\partial x^2} \approx f(x+1,y) - 2f(x,y) + f(x-1,y) ∂x2∂2f≈f(x+1,y)−2f(x,y)+f(x−1,y)

∂ 2 f ∂ y 2 ≈ f ( x , y + 1 ) − 2 f ( x , y ) + f ( x , y − 1 ) \frac{\partial^2 f}{\partial y^2} \approx f(x,y+1) - 2f(x,y) + f(x,y-1) ∂y2∂2f≈f(x,y+1)−2f(x,y)+f(x,y−1)

这两个式子就是二阶差分。

把它们相加得到离散的 Laplacian：

∇ 2 f = $f ( x + 1 , y ) + f ( x - 1 , y ) - 2 f ( x , y )$ + $f ( x , y + 1 ) + f ( x , y - 1 ) - 2 f ( x , y )$ = f ( x + 1 , y ) + f ( x − 1 , y ) + f ( x , y + 1 ) + f ( x , y − 1 ) − 4 f ( x , y ) \begin{aligned} \nabla^2 f &= $f(x+1,y) + f(x-1,y) - 2f(x,y)$ \\ &+ $f(x,y+1) + f(x,y-1) - 2f(x,y)$ \\ &= f(x+1,y) + f(x-1,y) + f(x,y+1) + f(x,y-1) - 4f(x,y) \end{aligned} ∇2f= $f(x+1,y)+f(x-1,y)-2f(x,y)$ + $f(x,y+1)+f(x,y-1)-2f(x,y)$ =f(x+1,y)+f(x−1,y)+f(x,y+1)+f(x,y−1)−4f(x,y)

这就是 Laplacian 的离散公式。

2. 把离散公式写成卷积核（得到模板）

上面的离散公式可以写成一个 3×3 模板：

$0 1 0 1 - 4 1 0 1 0$ \begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix} 0101−41010

因为：

上下左右四个方向的像素系数为 +1
中心像素系数为 -4
对角线像素系数为 0（未考虑）

卷积运算就是：

输出 = ∑ i = − 1 1 ∑ j = − 1 1 f ( x + i , y + j ) ⋅ kernel ( i , j ) \text{输出} = \sum_{i=-1}^{1}\sum_{j=-1}^{1} f(x+i,y+j) \cdot \text{kernel}(i,j) 输出=i=−1∑1j=−1∑1f(x+i,y+j)⋅kernel(i,j)

这与我们的离散公式完全等价。

3. 例题

假设有一个 3×3 图像块：

$50 60 50 60 80 60 50 60 50$ \begin{bmatrix} 50 & 60 & 50 \\ 60 & 80 & 60 \\ 50 & 60 & 50 \end{bmatrix} 506050608060506050

我们用 Laplacian 模板计算中心像素 80 的响应。

计算过程：

response = ( 60 + 60 + 60 + 60 ) − 4 × 80 = 240 − 320 = − 80 \begin{aligned} \text{response} &= (60 + 60 + 60 + 60) - 4 \times 80 \\ &= 240 - 320 \\ &= -80 \end{aligned} response=(60+60+60+60)−4×80=240−320=−80

取绝对值得到边缘强度：

∣ response ∣ = 80 |\text{response}| = 80 ∣response∣=80

说明该位置灰度变化剧烈，存在边缘。

二、代码实现

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 设置中文显示
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

添加椒盐噪声

python 复制代码

def add_salt_pepper_noise(img, noise_ratio=0.02):
    noisy_img = img.copy()
    noise_num = int(noise_ratio * img.size)
    for _ in range(noise_num//2):
        x = np.random.randint(0, img.shape[0])
        y = np.random.randint(0, img.shape[1])
        noisy_img[x, y] = 255
    for _ in range(noise_num//2):
        x = np.random.randint(0, img.shape[0])
        y = np.random.randint(0, img.shape[1])
        noisy_img[x, y] = 0
    return noisy_img

生成加噪图像，以及去噪图

python 复制代码

img = cv2.imread('test.jpg', cv2.IMREAD_GRAYSCALE)
if img is None:
    img = np.zeros((500, 500), dtype=np.uint8)
    cv2.rectangle(img, (100, 100), (400, 400), 200, -1)
    cv2.circle(img, (250, 250), 100, 150, -1)

img_noisy = add_salt_pepper_noise(img, noise_ratio=0.05)

# 椒盐噪声用中值滤波去噪
img_noisy_smooth = cv2.medianBlur(img_noisy, 3)

Laplacian算子边缘检测（核心逻辑）

python 复制代码

laplacian_kernel = np.array([[0, 1, 0], [1, -4, 1], [0, 1, 0]], dtype=np.float32)

# 原图
img_float = img.astype(np.float64)
laplacian_origin = cv2.filter2D(img_float, cv2.CV_64F, laplacian_kernel)
laplacian_origin = np.abs(laplacian_origin)
laplacian_origin = cv2.normalize(laplacian_origin, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)

# 加噪图
img_noisy_float = img_noisy.astype(np.float64)
laplacian_noisy = cv2.filter2D(img_noisy_float, cv2.CV_64F, laplacian_kernel)
laplacian_noisy = np.abs(laplacian_noisy)
laplacian_noisy = cv2.normalize(laplacian_noisy, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)

# 加噪图先中值滤波再 Laplacian
img_noisy_smooth_float = img_noisy_smooth.astype(np.float64)
laplacian_noisy_smooth = cv2.filter2D(img_noisy_smooth_float, cv2.CV_64F, laplacian_kernel)
laplacian_noisy_smooth = np.abs(laplacian_noisy_smooth)
laplacian_noisy_smooth = cv2.normalize(laplacian_noisy_smooth, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)

# 增强对比度
laplacian_origin = cv2.convertScaleAbs(laplacian_origin, alpha=3)
laplacian_noisy = cv2.convertScaleAbs(laplacian_noisy, alpha=3)
laplacian_noisy_smooth = cv2.convertScaleAbs(laplacian_noisy_smooth, alpha=3)

可视化

python 复制代码

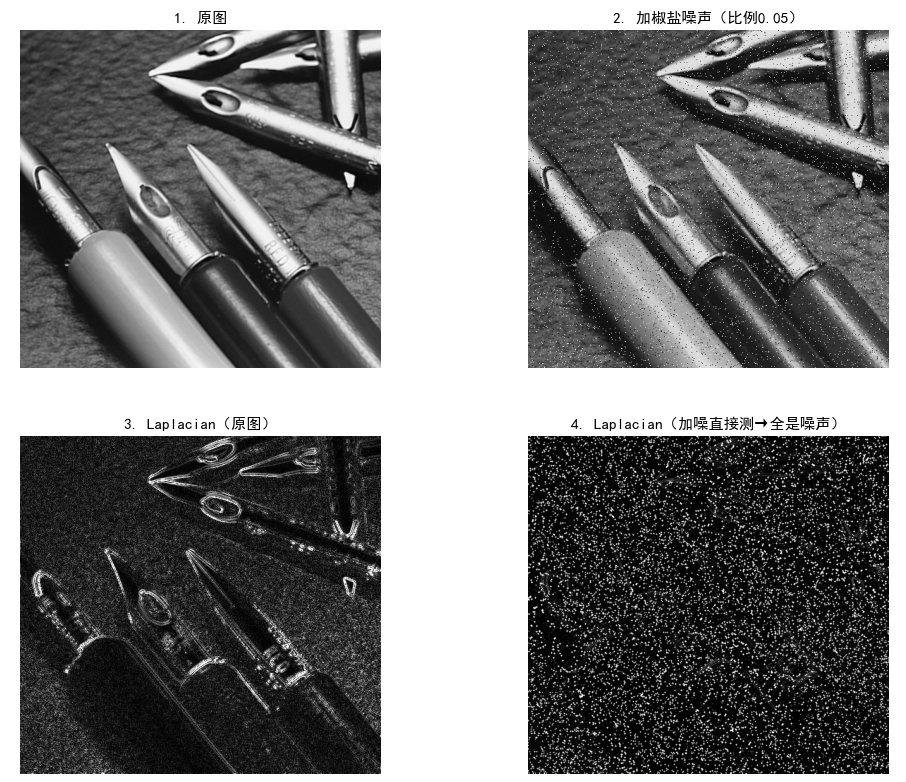

plt.figure(figsize=(10, 12))

plt.subplot(3, 2, 1)
plt.imshow(img, cmap='gray')
plt.title('1. 原图', fontsize=11)
plt.axis('off')

plt.subplot(3, 2, 2)
plt.imshow(img_noisy, cmap='gray')
plt.title('2. 加椒盐噪声（比例0.05）', fontsize=11)
plt.axis('off')

plt.subplot(3, 2, 3)
plt.imshow(laplacian_origin, cmap='gray')
plt.title('3. Laplacian（原图）', fontsize=11)
plt.axis('off')

plt.subplot(3, 2, 4)
plt.imshow(laplacian_noisy, cmap='gray')
plt.title('4. Laplacian（加噪直接测→全是噪声）', fontsize=11)
plt.axis('off')

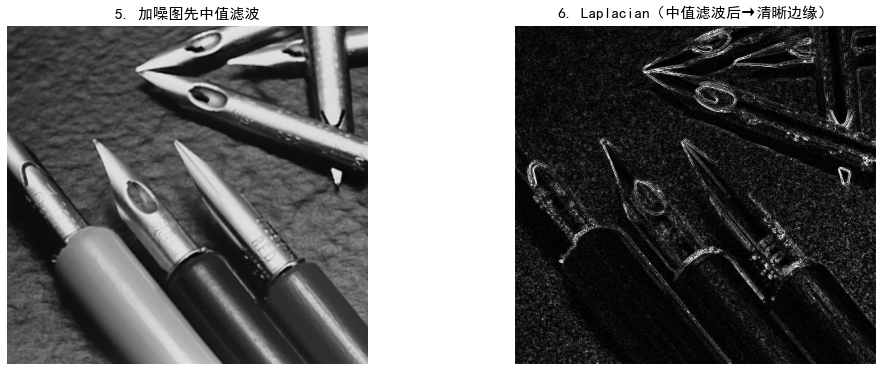

plt.subplot(3, 2, 5)
plt.imshow(img_noisy_smooth, cmap='gray')
plt.title('5. 加噪图先中值滤波', fontsize=11)
plt.axis('off')

plt.subplot(3, 2, 6)
plt.imshow(laplacian_noisy_smooth, cmap='gray')
plt.title('6. Laplacian（中值滤波后→清晰边缘）', fontsize=11)
plt.axis('off')

plt.tight_layout()
plt.subplots_adjust(wspace=0.1, hspace=0.2)
plt.show()

三、对Laplacian算子与一阶算子的总结

对比维度	一阶算子（Roberts/Prewitt/Sobel）	Laplacian算子
数学基础	一阶偏导数（梯度运算）	二阶偏导数（拉普拉斯运算）
检测目标	灰度变化的"速率"（相邻像素灰度差）	灰度变化率的"变化"（灰度曲率）
边缘形态	粗、亮、连续，对比度高	细、弱、仅保留核心，对比度低
方向特性	需分x/y方向计算，非各向同性	各向同性，一次检测所有方向边缘
抗噪性能	天然抗噪，对椒盐/高斯噪声抵抗力强	极度敏感，二阶微分放大噪声
预处理要求	无需额外处理，直接检测	必须滤波（椒盐→中值/高斯→高斯）
边缘定位精度	较粗略	精准（仅响应边缘过零点）
单独使用性	可独立使用，效果直观	极少单独使用，需配合其他操作
典型适用场景	实时检测、噪声环境、基础边缘提取	边缘精确定位、特征提取

一阶算子是"实用性优先"的边缘检测方案，胜在抗噪性强、实现简单，适合大部分工程化的基础边缘提取场景；
Laplacian 算子是"精度优先"的边缘检测方案，胜在定位精准、各向同性，短板是抗噪性差，需依赖预处理；
实际应用中，两者常结合使用（如用 Laplacian 对一阶算子检测的边缘做细化），兼顾抗噪性与定位精度。

Ⅴ、Canny边缘检测

一、Canny算法的数学本质

Canny边缘检测不是单一算子，而是基于一阶微分的多步骤优化算法，核心目标是在"抑制噪声"与"精准定位边缘"之间取得最优平衡，其数学框架围绕"高斯平滑→一阶梯度计算→极值筛选→阈值判决"四层逻辑展开。

二、核心步骤的数学公式与推导

1. 高斯滤波（噪声抑制）

（1）高斯核数学表达式

Canny算法首先用二维高斯核对原始图像 I ( x , y ) I(x,y) I(x,y)做卷积平滑，高斯核的数学定义为：
G ( x , y ; σ ) = 1 2 π σ 2 exp ⁡ ( − x 2 + y 2 2 σ 2 ) G(x,y;\sigma) = \frac{1}{2\pi\sigma^2} \exp\left(-\frac{x^2 + y^2}{2\sigma^2}\right) G(x,y;σ)=2πσ21exp(−2σ2x2+y2)

σ \sigma σ：高斯标准差（Canny经典取值 σ = 1.4 \sigma=1.4 σ=1.4），决定平滑强度；
x , y x,y x,y：高斯核内像素相对于中心的坐标（如3×3核的 x , y ∈ { − 1 , 0 , 1 } x,y \in \{-1,0,1\} x,y∈{−1,0,1}）。

（2）平滑图像计算

滤波后的平滑图像 I σ ( x , y ) I_\sigma(x,y) Iσ(x,y)为原始图像与高斯核的二维卷积：
I σ ( x , y ) = I ( x , y ) ∗ G ( x , y ; σ ) I_\sigma(x,y) = I(x,y) * G(x,y;\sigma) Iσ(x,y)=I(x,y)∗G(x,y;σ)

∗ * ∗：二维卷积运算符；
作用：削弱图像中微小的灰度突变（噪声），避免后续梯度计算对噪声过度响应。

2. 一阶梯度计算（边缘强度与方向）

对平滑后的图像 I σ ( x , y ) I_\sigma(x,y) Iσ(x,y)，计算一阶偏导数得到梯度（边缘的核心数学表征）：

（1）x/y方向梯度（离散近似）

Canny采用Sobel核作为一阶偏导数的离散近似，计算x（水平）、y（垂直）方向梯度：
G x = ∂ I σ ∂ x = I σ ∗ $- 1 0 1 - 2 0 2 - 1 0 1$ G_x = \frac{\partial I_\sigma}{\partial x} = I_\sigma * \begin{bmatrix}-1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1\end{bmatrix} Gx=∂x∂Iσ=Iσ∗ −1−2−1000121
G y = ∂ I σ ∂ y = I σ ∗ $- 1 - 2 - 1 0 0 0 1 2 1$ G_y = \frac{\partial I_\sigma}{\partial y} = I_\sigma * \begin{bmatrix}-1 & -2 & -1 \\ 0 & 0 & 0 \\ 1 & 2 & 1\end{bmatrix} Gy=∂y∂Iσ=Iσ∗ −101−202−101

（2）梯度大小（边缘强度）

梯度大小表征像素点的边缘显著程度，公式为：
G ( x , y ) = G x 2 ( x , y ) + G y 2 ( x , y ) G(x,y) = \sqrt{G_x^2(x,y) + G_y^2(x,y)} G(x,y)=Gx2(x,y)+Gy2(x,y)

工程优化：为提升计算速度，可近似为 G ( x , y ) = ∣ G x ( x , y ) ∣ + ∣ G y ( x , y ) ∣ G(x,y) = |G_x(x,y)| + |G_y(x,y)| G(x,y)=∣Gx(x,y)∣+∣Gy(x,y)∣

（3）梯度方向（边缘走向）

梯度方向垂直于边缘方向，数学定义为：
θ ( x , y ) = arctan ⁡ ( G y ( x , y ) G x ( x , y ) ) \theta(x,y) = \arctan\left(\frac{G_y(x,y)}{G_x(x,y)}\right) θ(x,y)=arctan(Gx(x,y)Gy(x,y))

取值范围： $0 \circ , 180 \circ$ $0\^\\circ, 180\^\\circ$ $0\circ,180\circ$ （仅关注相对方向，无正负歧义）；
量化处理：实际计算中会将 θ \theta θ归为4个主方向（ 0 ∘ 、 45 ∘ 、 90 ∘ 、 135 ∘ 0^\circ、45^\circ、90^\circ、135^\circ 0∘、45∘、90∘、135∘），简化后续极值筛选。

3. 非极大值抑制（边缘细化）

这是Canny算法实现"单像素宽度边缘"的核心，数学本质是沿梯度方向的局部最大值筛选：

（1）核心规则

对任意像素 ( x , y ) (x,y) (x,y)，沿其梯度方向 θ ( x , y ) \theta(x,y) θ(x,y)选取两个邻域像素 P 1 P_1 P1、 P 2 P_2 P2，满足：

若 G ( x , y ) > G ( P 1 ) G(x,y) > G(P_1) G(x,y)>G(P1) 且 G ( x , y ) > G ( P 2 ) G(x,y) > G(P_2) G(x,y)>G(P2) → 该像素为梯度方向上的局部最大值，保留（判定为边缘）；
否则 → 该像素为非最大值，抑制（置0，剔除）。

（2）方向匹配的邻域选取（4方向示例）

梯度方向 θ \theta θ	邻域像素 P 1 P_1 P1、 P 2 P_2 P2位置
0 ∘ 0^\circ 0∘（水平）	像素 ( x , y − 1 ) (x,y-1) (x,y−1)、 ( x , y + 1 ) (x,y+1) (x,y+1)（左、右）
45 ∘ 45^\circ 45∘（对角线）	像素 ( x − 1 , y − 1 ) (x-1,y-1) (x−1,y−1)、 ( x + 1 , y + 1 ) (x+1,y+1) (x+1,y+1)（左上、右下）
90 ∘ 90^\circ 90∘（垂直）	像素 ( x − 1 , y ) (x-1,y) (x−1,y)、 ( x + 1 , y ) (x+1,y) (x+1,y)（上、下）
135 ∘ 135^\circ 135∘（反对角线）	像素 ( x − 1 , y + 1 ) (x-1,y+1) (x−1,y+1)、 ( x + 1 , y − 1 ) (x+1,y-1) (x+1,y−1)（右上、左下）

4. 双阈值判决（边缘连接与噪声剔除）

通过高低两个阈值 T h i g h T_{high} Thigh、 T l o w T_{low} Tlow（经典比例 T h i g h : T l o w = 2 : 1 T_{high}:T_{low}=2:1 Thigh:Tlow=2:1）筛选有效边缘，数学规则为：

强边缘：若 G ( x , y ) ≥ T h i g h G(x,y) \geq T_{high} G(x,y)≥Thigh → 直接保留，判定为确定边缘；
弱边缘：若 T l o w < G ( x , y ) < T h i g h T_{low} < G(x,y) < T_{high} Tlow<G(x,y)<Thigh → 仅当该像素与强边缘连通时保留；
非边缘：若 G ( x , y ) ≤ T l o w G(x,y) \leq T_{low} G(x,y)≤Tlow → 直接剔除（置0）。

数学本质：用阈值分割结合连通性分析，平衡"边缘完整性"与"噪声剔除"，避免单一阈值导致的边缘断裂或噪声残留。

三、单像素邻域的Canny边缘检测计算

题目背景：已知某3×3图像块（已完成高斯滤波， σ = 1.4 \sigma=1.4 σ=1.4）的灰度值如公式所示，计算中心像素 ( 1 , 1 ) (1,1) (1,1)是否为边缘像素。
I σ = $100 100 100 100 150 200 100 100 100$ I_\sigma = \begin{bmatrix} 100 & 100 & 100 \\ 100 & 150 & 200 \\ 100 & 100 & 100 \end{bmatrix} Iσ= 100100100100150100100200100

解题要求：按Canny算法核心步骤完成计算，最终判定中心像素是否为边缘（双阈值取 T h i g h = 30 T_{high}=30 Thigh=30、 T l o w = 15 T_{low}=15 Tlow=15）。

1. 计算x/y方向梯度（Sobel核卷积）

（1）Sobel_x核定义：
S o b e l x = $- 1 0 1 - 2 0 2 - 1 0 1$ Sobel_x = \begin{bmatrix} -1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1 \end{bmatrix} Sobelx= −1−2−1000121
（2）中心像素 G x G_x Gx卷积计算：
G x ( 1 , 1 ) = ( − 1 × 100 ) + ( 0 × 100 ) + ( 1 × 100 ) + ( − 2 × 100 ) + ( 0 × 150 ) + ( 2 × 200 ) + ( − 1 × 100 ) + ( 0 × 100 ) + ( 1 × 100 ) = ( − 100 + 0 + 100 ) + ( − 200 + 0 + 400 ) + ( − 100 + 0 + 100 ) = 0 + 200 + 0 = 200 \begin{align*} G_x(1,1) &= (-1×100)+(0×100)+(1×100) + (-2×100)+(0×150)+(2×200) + (-1×100)+(0×100)+(1×100) \\ &= (-100+0+100) + (-200+0+400) + (-100+0+100) \\ &= 0 + 200 + 0 = 200 \end{align*} Gx(1,1)=(−1×100)+(0×100)+(1×100)+(−2×100)+(0×150)+(2×200)+(−1×100)+(0×100)+(1×100)=(−100+0+100)+(−200+0+400)+(−100+0+100)=0+200+0=200
（3）Sobel_y核定义：
S o b e l y = $- 1 - 2 - 1 0 0 0 1 2 1$ Sobel_y = \begin{bmatrix} -1 & -2 & -1 \\ 0 & 0 & 0 \\ 1 & 2 & 1 \end{bmatrix} Sobely= −101−202−101
（4）中心像素 G y G_y Gy卷积计算：
G y ( 1 , 1 ) = ( − 1 × 100 ) + ( − 2 × 100 ) + ( − 1 × 100 ) + ( 0 × 100 ) + ( 0 × 150 ) + ( 0 × 200 ) + ( 1 × 100 ) + ( 2 × 100 ) + ( 1 × 100 ) = ( − 100 − 200 − 100 ) + ( 0 + 0 + 0 ) + ( 100 + 200 + 100 ) = − 400 + 0 + 400 = 0 \begin{align*} G_y(1,1) &= (-1×100)+(-2×100)+(-1×100) + (0×100)+(0×150)+(0×200) + (1×100)+(2×100)+(1×100) \\ &= (-100-200-100) + (0+0+0) + (100+200+100) \\ &= -400 + 0 + 400 = 0 \end{align*} Gy(1,1)=(−1×100)+(−2×100)+(−1×100)+(0×100)+(0×150)+(0×200)+(1×100)+(2×100)+(1×100)=(−100−200−100)+(0+0+0)+(100+200+100)=−400+0+400=0

2. 计算梯度大小与梯度方向

（1）梯度大小 G G G（边缘强度）：
G ( 1 , 1 ) = G x 2 ( 1 , 1 ) + G y 2 ( 1 , 1 ) = 200 2 + 0 2 = 200 G(1,1) = \sqrt{G_x^2(1,1) + G_y^2(1,1)} = \sqrt{200^2 + 0^2} = 200 G(1,1)=Gx2(1,1)+Gy2(1,1) =2002+02 =200
（2）梯度方向 θ \theta θ（边缘走向）：
θ ( 1 , 1 ) = arctan ⁡ ( G y ( 1 , 1 ) G x ( 1 , 1 ) ) = arctan ⁡ ( 0 ) = 0 ∘ ( 水平方向 ) \theta(1,1) = \arctan\left(\frac{G_y(1,1)}{G_x(1,1)}\right) = \arctan(0) = 0^\circ \ (\text{水平方向}) θ(1,1)=arctan(Gx(1,1)Gy(1,1))=arctan(0)=0∘ (水平方向)

3. 非极大值抑制（边缘细化）

梯度方向为 0 ∘ 0^\circ 0∘（水平），选取中心像素水平方向邻域：左像素 ( 1 , 0 ) (1,0) (1,0)、右像素 ( 1 , 2 ) (1,2) (1,2)；
邻域像素梯度大小： G ( 1 , 0 ) = 0 G(1,0)=0 G(1,0)=0， G ( 1 , 2 ) = 0 G(1,2)=0 G(1,2)=0；
判定： G ( 1 , 1 ) = 200 > G ( 1 , 0 ) G(1,1)=200 > G(1,0) G(1,1)=200>G(1,0)且 200 > G ( 1 , 2 ) 200 > G(1,2) 200>G(1,2)，为梯度方向局部最大值，保留该像素。

4. 双阈值判决（最终边缘判定）

双阈值定义： T h i g h = 30 T_{high}=30 Thigh=30， T l o w = 15 T_{low}=15 Tlow=15；
判定规则： G ( 1 , 1 ) = 200 > T h i g h = 30 G(1,1)=200 > T_{high}=30 G(1,1)=200>Thigh=30，属于强边缘像素；
最终结论：中心像素 ( 1 , 1 ) (1,1) (1,1)为有效边缘像素。

四、代码实现

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

IMG_PATH = "test.jpg"
LOW_THRESH = 50
HIGH_THRESH = 150

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

img = cv2.imread(IMG_PATH)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

实现Sobel

python 复制代码

def sobel_with_threshold(gray, low_thresh, high_thresh):
    sobel_x = cv2.Sobel(gray, cv2.CV_64F, 1, 0, ksize=3)
    sobel_y = cv2.Sobel(gray, cv2.CV_64F, 0, 1, ksize=3)

    sobel_mag = np.hypot(sobel_x, sobel_y)
    sobel_mag = (sobel_mag / sobel_mag.max()) * 255

    sobel_result = np.zeros_like(sobel_mag, dtype=np.uint8)
    sobel_result[(sobel_mag >= low_thresh) & (sobel_mag <= high_thresh)] = 255
    return sobel_result

计算Sobel/Canny

python 复制代码

sobel_result = sobel_with_threshold(gray, LOW_THRESH, HIGH_THRESH)
canny_original = cv2.Canny(gray, LOW_THRESH, HIGH_THRESH)

优化Canny

python 复制代码

def optimize_canny(gray, low_coeff=0.2, high_coeff=0.4, morph_size=2):
    # 1. 自适应阈值（核心：通过系数调控纹理过滤强度）
    mean = np.mean(gray)
    std = np.std(gray)
    low = int(max(0, mean - low_coeff * std))    # 低阈值系数越大，过滤越狠
    high = int(min(255, mean + high_coeff * std))# 高阈值系数越大，过滤越狠
    # 2. Canny+形态学：去除残留纹理
    canny = cv2.Canny(gray, low, high)
    canny = cv2.morphologyEx(canny, cv2.MORPH_CLOSE, np.ones((morph_size, morph_size), np.uint8))
    return canny, low, high

# 调用（无滤波，仅阈值+形态学优化）
canny_optimized, opt_low, opt_high = optimize_canny(gray)

可视化

python 复制代码

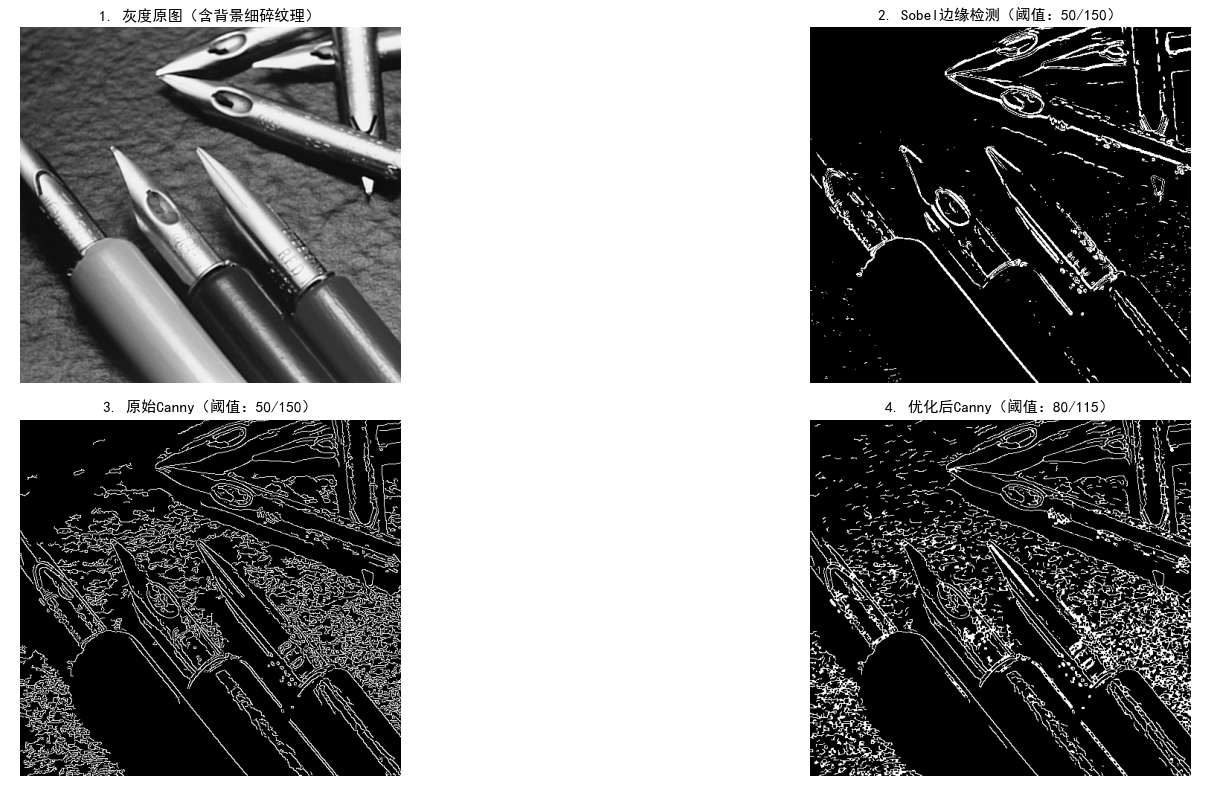

plt.figure(figsize=(20, 8))
plt.subplot(2, 2, 1)
plt.imshow(gray, cmap='gray')
plt.title('1. 灰度原图（含背景细碎纹理）', fontsize=11)
plt.axis('off')
plt.subplot(2, 2, 2)
plt.imshow(sobel_result, cmap='gray')
plt.title(f'2. Sobel边缘检测（阈值：{LOW_THRESH}/{HIGH_THRESH}）', fontsize=11)
plt.axis('off')
plt.subplot(2, 2, 3)
plt.imshow(canny_original, cmap='gray')
plt.title(f'3. 原始Canny（阈值：{LOW_THRESH}/{HIGH_THRESH}）', fontsize=11)
plt.axis('off')
plt.subplot(2, 2, 4)
plt.imshow(canny_optimized, cmap='gray')
plt.title(f'4. 优化后Canny（阈值：{opt_low}/{opt_high}）', fontsize=11)
plt.axis('off')
plt.tight_layout()
plt.show()

五、cv2.Canny()函数

1. 函数原型

python 复制代码

cv2.Canny(image, threshold1, threshold2, apertureSize=None, L2gradient=None)

2. 核心参数说明

参数名	核心作用	常用取值
image	输入图像，必须为单通道灰度图（uint8类型）	灰度图变量（如gray）
threshold1	低阈值，双阈值判决的下限，用于判定弱边缘	50/80（建议为高阈值1/2~1/3）
threshold2	高阈值，双阈值判决的上限，用于判定强边缘	150/200
apertureSize	Sobel卷积核大小，用于梯度计算	3（默认值，可选3/5/7）
L2gradient	梯度计算方式：True=L2范数(√(Gx²+Gy²))，False=L1范数(	Gx

3. 关键注意事项

低阈值过低：背景细碎纹理会被大量检测，干扰核心边缘；
高阈值过高：核心边缘细节会丢失，仅保留强边缘；
卷积核过大：梯度计算精度降低，边缘定位会偏移。

六、Canny 与 Sobel 边缘检测对比

对比维度	Sobel算子	Canny算法
核心定位	快速计算边缘强度	精准提取完整边缘
边缘形态	宽条带，定位精度低	单像素，定位精度极高
背景抗干扰性	强（忽略细碎纹理）	弱（易提取背景纹理）
灵敏度	低（丢失弱边缘）	高（保留弱边缘）
运行效率	极高（仅卷积运算）	中等（多步骤优化）
适用场景	实时检测、纹理多场景	高精度提取、背景简洁场景

Sobel：主打"快+抗干扰"，适合实时、纹理多、低精度需求场景；
Canny：主打"准+完整"，适合高精度、背景简洁场景，需优化来降低背景纹理干扰；
取舍原则：精度优先选Canny（需优化），效率/抗干扰优先选Sobel。

Ⅵ、总结

检测方法	核心原理	边缘特征	抗背景纹理干扰性	精度/效率	适用场景
Roberts算子	2×2模板计算对角线方向差分，一阶微分算子	边缘定位较准，但对噪声敏感，边缘易断裂	弱（无降噪步骤）	精度中等、效率极高	低噪声、高对比度的简单场景
Prewitt算子	3×3模板计算水平/垂直方向差分，一阶微分算子	边缘宽且平滑，对噪声抑制优于Roberts，但定位精度略低	中（通过模板平均抑制轻微噪声）	精度中等、效率高	噪声中等、需平滑边缘的场景
Sobel算子	3×3带权重模板计算梯度，一阶微分算子	边缘宽，对噪声抑制优于Prewitt，定位精度中等	强（权重模板抑制高频噪声）	精度中等、效率极高	实时检测、背景纹理多、低精度需求场景
Laplacian算子	二阶微分算子，检测边缘变化率	边缘定位精准，但对噪声极敏感，易产生伪边缘	极弱（二阶放大噪声）	精度高、效率中等	低噪声、需精准定位边缘细节的场景（通常需配合高斯滤波）
Canny算法	高斯滤波→梯度计算→非极大值抑制→双阈值判决+连通性分析	单像素边缘，定位精度极高，边缘完整且连续性好	中-弱（高灵敏度易提取纹理，需额外优化）	精度极高、效率中等	背景简洁、需高精度单像素边缘的工业级场景

核心结论

从效率到精度排序：Roberts > Sobel > Prewitt > Laplacian > Canny
抗噪声能力排序：Sobel > Prewitt > Canny > Roberts > Laplacian
场景选择建议
- 追求极致速度：Roberts、Sobel
- 平衡抗噪与效率：Prewitt
- 需精准边缘但噪声可控：Laplacian（配合高斯滤波）
- 工业级高精度需求：Canny（需优化抗纹理干扰）

单 / 多目标模板匹配：相似度度量与阈值优化【计算机视觉】https://blog.csdn.net/R_Feynman_/article/details/156995021?spm=1001.2014.3001.5501

边缘检测：基础算子到高级边缘提取【计算机视觉】

边缘检测：基础算子到高级边缘提取【计算机视觉】

边缘检测（Edge Detection）

Ⅰ、引言

Ⅱ、边缘检测的数学基础

一、图像的数学表示

二、边缘的数学定义（微分的直接应用）

1. 一维连续信号的边缘

2. 二维连续图像的边缘

三、从微分到差分（关键步骤）

1. 一阶微分的离散近似（核心）

2. 二阶微分的离散近似

四、从差分走向卷积（为什么所有算子都用卷积？）

1. 一阶微分 → 差分 → 卷积核

2. 二阶微分 → 二阶差分 → 卷积核

五、梯度与边缘检测（微分的最终应用）

六、二阶微分与边缘检测（Laplacian）

Ⅲ、基于梯度的一阶算子

一、Roberts 算子

1. 数学逻辑

（1）数学公式

（2）例题

结论

2. 代码实现

二、Prewitt / Sobel 算子（合并讲解）

1. 数学逻辑

（1）数学公式

（2）例题（Prewitt 与 Sobel 对比）

① Prewitt 计算

② Sobel 计算

结论

2.Roberts、Prewitt、Sobel 边缘检测算子对比实验总结

（1）实验目的

（2）实验流程

（3）实验结果

（4）结论

Ⅳ、Laplacian 算子（基于梯度的二阶算子）

一、数学逻辑

1. 数学公式

2. 把离散公式写成卷积核（得到模板）

3. 例题

二、代码实现

三、对Laplacian算子与一阶算子的总结

Ⅴ、Canny边缘检测

一、Canny算法的数学本质

二、核心步骤的数学公式与推导

1. 高斯滤波（噪声抑制）

（1）高斯核数学表达式

（2）平滑图像计算

2. 一阶梯度计算（边缘强度与方向）

（1）x/y方向梯度（离散近似）

（2）梯度大小（边缘强度）

（3）梯度方向（边缘走向）

3. 非极大值抑制（边缘细化）

（1）核心规则

（2）方向匹配的邻域选取（4方向示例）

4. 双阈值判决（边缘连接与噪声剔除）

三、单像素邻域的Canny边缘检测计算

1. 计算x/y方向梯度（Sobel核卷积）

2. 计算梯度大小与梯度方向

3. 非极大值抑制（边缘细化）

4. 双阈值判决（最终边缘判定）

四、代码实现

五、cv2.Canny()函数

1. 函数原型

2. 核心参数说明

3. 关键注意事项

六、Canny 与 Sobel 边缘检测对比

Ⅵ、总结

上一章
