引言
在本篇文章里，我们将要学习Harris角点检测的原理与应用，理解SIFT特征提取与描述的方法，并探索如何利用这些特征实现多幅图像的精准拼接。掌握这些技术，我们就能够赋予程序"识别"和"组装"图像的能力，为后续的目标跟等高级应用奠定基础。
一、特征检测之Harris角点检测
1、什么是角点？
角点是图像中一种重要的局部特征点，它指的是在两个或多个方向上灰度（或颜色）发生显著变化的像素位置。角点通常位于物体的边缘拐角处，是图像中"结构"信息最丰富的地方。由于其同时具有边缘变化剧烈和位置易于精确定位的特性，角点对图像的旋转、缩放都能保持相对稳定。在计算机视觉中，角点是图像匹配和目标跟踪的基础，因为它们是特征描述符（如SIFT、ORB）进行提取和匹配的关键位置。
2、Harris角点检测原理
Harris角点检测的原理是：通过量化图像局部窗口在各个方向移动时引起的灰度变化强度，来识别角点这一关键特征。首先，计算图像在x和y方向的梯度，接着基于这些梯度构造二阶矩矩阵，用以描述该点的局部灰度变化结构，随后，通常对该矩阵应用高斯加权以增强稳健性，计算每个像素的角点响应函数R值，最后，通过设定阈值筛选R值，并配合非极大值抑制来定位最终的角点。
3、Harris角点响应函数
Harris角点检测的角点响应函数 R 是一个关键的计算指标，其定义为：R = det(M) - k · (trace(M))²。 Harris角点检测的角点响应函数 R 是一个关键的计算指标，其定义为：R = det(M) - k · (trace(M))²。
其中，M 是之前步骤中计算得到的自相关矩阵，它综合了局部窗口内像素梯度的分布信息。矩阵的行列式 det(M) 近似代表了该点的两个主方向上的变化强度的乘积，而矩阵的迹 trace(M) 则近似代表了这两个方向上的变化强度之和。经验常数 k 通常取值在0.04到0.06之间，用于调节对边缘的敏感度。通过计算出的 R 值可以有效地对像素点进行分类：
1、R 值为较大的正数时，表示该点在任何方向上移动都会引起较大的灰度变化，即被判定为角点。
2、R 值为绝对值较大的负数时，表示该点仅在某个单一方向上变化显著，对应图像边缘。
3、R 值绝对值很小时，则对应灰度均匀的平坦区域。
4、OpenCV示例
import cv2
import numpy as np
img = cv2.imread('R-C.jpg')
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
dst = cv2.cornerHarris(gray,4,3,0.04)
# 标记检测到的角点

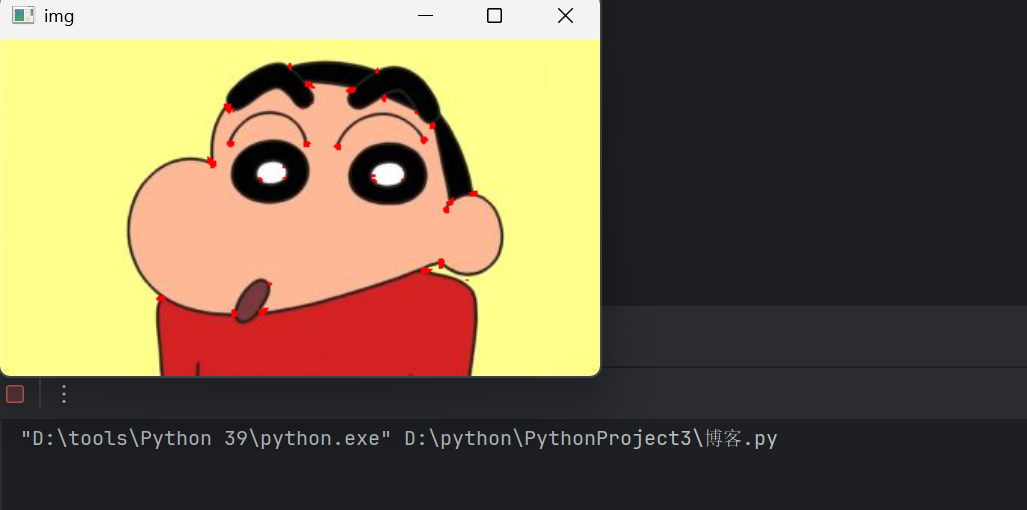

img[dst > 0.01 * dst.max()] = [0, 0, 255]
# 这里通过对角点响应进行阈值处理，标记出检测到的角点。
# 0.05 * dst.max() 是一个阈值，大于这个值的像素点会被标记为红色。
cv2.imshow('img',img)
cv2.waitKey(0)
二、特征检测之SIFT特征检测
1、为什么需要SIFT？
SIFT算法是为了解决Harris角点检测方法对图像尺度变化敏感的问题。SIFT的优势在于其实现了尺度不变性，它通过构造高斯差分金字塔来检测不同尺度下的稳定关键点，并为之生成独特的描述子，从而使得特征匹配能够在图像缩放、旋转等多种变换下保持鲁棒性，极大地提升了在复杂场景中特征识别的可靠性与实用性。
2、SIFT算法的特点与流程
首先，算法利用高斯差分金字塔进行尺度空间极值检测以发现潜在关键点。随后，通过关键点定位步骤精确定位其位置并剔除低对比度或边缘响应点。接着，方向分配步骤为每个关键点计算主方向，赋予其旋转不变性。最后，算法在关键点邻域内生成具有高区分度的128维特征描述向量。
3、OpenCV示例
import cv2
import numpy as np
# 检测图像中的关键点
cv2.SIFT_create() #cv2.xfeatures2d.SIFT_create()#创建一个sift特征的提取对象
# sift.detect(img)在图像中查找关键点
img = cv2.imread('R-C.jpg')
img_gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)#
sift = cv2.SIFT_create() #sift对象
kp = sift.detect(img_gray)
# kp.pt：关键点的(x, y)
# 坐标。
# kp.size：关键点的大小（尺度）。
# kp.angle：关键点的方向。
# kp.response：关键点的响应值。
# kp.octave：关键点所在的金字塔层级。
#查找关键点
# drawKeypoints(image, keypoints, outImage, color=None, flags=None)
# image:原始图片
# keypoints：从原图中获得的关键点，这也是画图时所用到的数据
# outputimage：输出图像，可以是原始图片,也可以是None
# color：颜色设置，通过修改（b,g,r）的值,更改画笔的颜色，b=蓝色，g=绿色，r=红色。
# flags：绘图功能的标识设置 绘制富有信息的关键点。

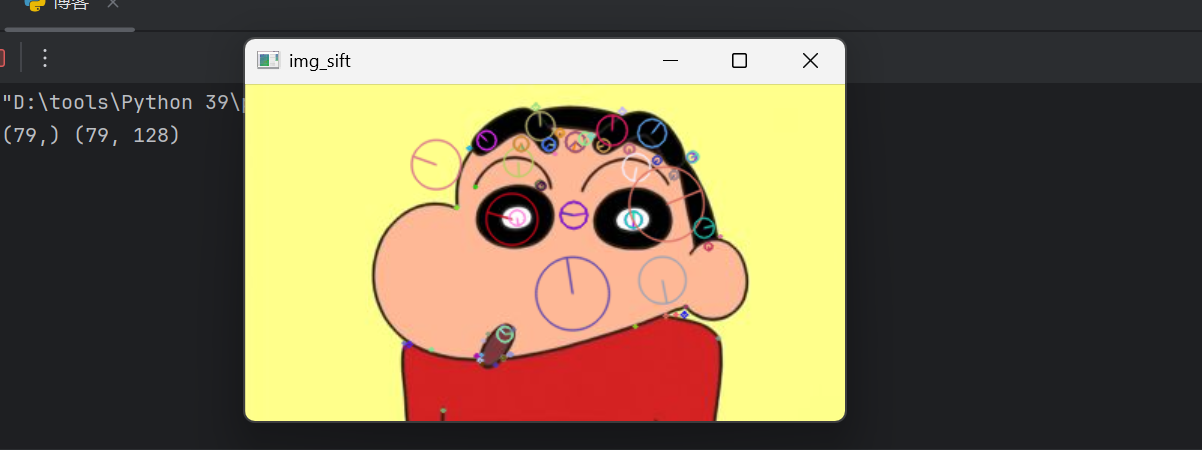

img_sift = cv2.drawKeypoints(img,kp,None,flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv2.imshow('img_sift',img_sift)
# 使用sift.compute()计算关键点描述符,方便后期的特征匹配
kp,des = sift.compute(img,kp) #
print(np.array(kp).shape,des.shape)
cv2.waitKey(0)
# 输出关键点的形状和描述符的形状。
# np.array(kp).shape 表示关键点的数量和属性。
# des.shape 表示描述符的数量和属性。
三、图像拼接
1、图像拼接流程
图像拼接是将两幅图像合并为一张无缝全景图，其标准流程首先利用SIFT算法分别在两幅图像中检测出稳定的特征点。随后，通过特征匹配步骤建立这些点之间的对应关系。基于匹配点对，算法计算单应性矩阵以精确估计图像间的几何变换关系。接着，依据此变换将其中一幅图像投影到另一幅图像的坐标系中，实现几何对齐。最后，通过图像融合技术处理重叠区域，消除亮度差异和拼接痕迹，从而生成视觉连贯、自然平滑的最终拼接结果。
2、特征匹配策略
在特征匹配阶段，为了确保匹配的准确性，SIFT算法采用了基于最近邻距离比的稳健策略。对于待匹配的关键点A，首先在其目标图像中寻找欧氏距离最近的两个关键点X和Y，其距离分别记为d1和d2（且d1<d2）。随后计算比值d1/d2。若该比值较大（例如接近或超过0.8），则表明A与X的区分度不足，很可能由噪声或重复纹理引起，应该要拒绝，反之，若比值足够小（如低于0.7），则证明A与X的描述向量具有显著的独特性，从而判定为一次可靠的正确匹配。
3、图像拼接实现
import cv2
import numpy as np
import sys
def cv_show(name, img):
cv2.imshow(name, img)
def detectAndDescribe(image):
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY) # 将彩色图片转换成灰度图
sift = cv2.SIFT_create() # 建立SIFT生成器
# 检测SIFT特征点，并计算描述符，第二个参数为掩膜
(kps, des) = sift.detectAndCompute(gray, None)
# 将结果转换成NumPy数组
kps_float = np.float32([kpc.pt for kpc in kps])
# kpc 包含两个值，分别是关键点在图像中的 x 和 y 坐标。这些坐标通常是浮点数，可以精确地描述关键点在图像中的位置。
return (kps, kps_float, des) # 返回特征点集，及对应的描述特征
'''读取拼接图片'''
imageA = cv2.imread("1.jpg")
cv_show('imageA', imageA)
imageB = cv2.imread("2.jpg")
cv_show('imageB', imageB)
'''计算图片特征点及描述符'''
(kpsA, kps_floatA, desA) = detectAndDescribe(imageA)
(kpsB, kps_floatB, desB) = detectAndDescribe(imageB)
'''建立匹配器BFMatcher，在匹配大图训练集合时使用FlannBasedMatcher速度更快。'''
matcher = cv2.BFMatcher()
rawMatches = matcher.knnMatch(desB, desA, k=2)
good = []
matches = []
for m in rawMatches:
# 当最近距离跟次近距离的比值小于0.65时，保留此匹配对
if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:
good.append(m)
# 存储两个点在featuresA、featuresB中的索引值
matches.append((m[0].queryIdx, m[0].trainIdx))
print(len(good))
print(matches)
vis = cv2.drawMatchesKnn(imageB, kpsB, imageA, kpsA, good, outImg=None, flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)

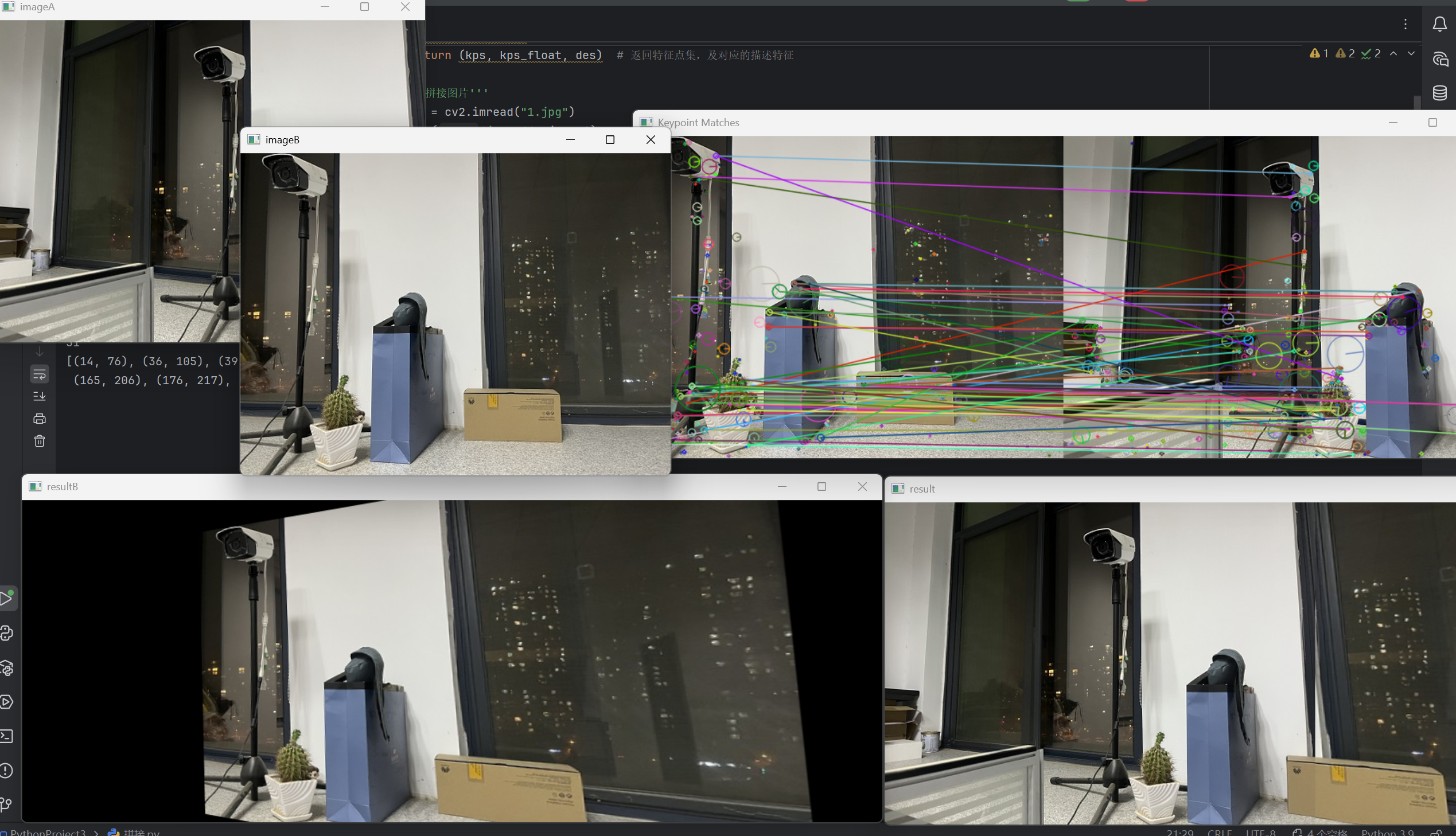

cv_show("Keypoint Matches", vis)
'''透视变换'''
if len(matches) > 4: # 当筛选后的匹配对大于4时，计算视角变换矩阵。
# 获取匹配对的点坐标
ptsB = np.float32([kps_floatB[i] for (i, _) in matches]) # matches是通过阈值筛选之后的特征点对象,
ptsA = np.float32([kps_floatA[i] for (_, i) in matches]) # kps_floatA是图片A中的全部特征点坐标
# 计算透视变换矩阵
# findHomography(srcPoints, dstPoints, method=None, ransacReprojThreshold=None, mask=None, maxIters=None, confidence=None)
# 计算视角变换矩阵，透视变换函数，与cv2.getPerspectiveTransform()的区别在与可多个数据点变换
# 参数srcPoints：图片A的匹配点坐标
# 参数dstPoints：图片B的匹配点坐标
# 参数method：计算变换矩阵的方法。
# 0 - 使用所有的点，最小二乘
# RANSAC - 基于随机样本一致性，见 https://zhuanlan.zhihu.com/p/402727549
# LMEDS - 最小中值
# RHO - 基于渐近样本一致性
# ransacReprojThreshold: 最大允许重投影错误阈值。该参数只有在method参数为RANSAC与RHO的时启用，默认为3
# 返回值：中值为变换矩阵，mask是掩模标志，指示哪些点对应内点，哪些是外点。内点：指那些与估计的模型非常接近的数据点，通常是正确匹配或真实数据。外点：指那些与估计的模型非常接近的数据点，通常是正确匹配或真实数据。
H, mask = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, 5.0)
else:
print('图片未找到4个以上的匹配点')
sys.exit()
result = cv2.warpPerspective(imageB, H, (imageB.shape[1] + imageA.shape[1], imageB.shape[0]))
cv_show('resultB', result)
# 将图片A传入resultB后显示
result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA
cv_show('result', result)
cv2.waitKey(0)
cv2.imwrite('pingjie.jpg', result)
